2022年版课程标准：1.知道简单机械，探究并了解杠杆的平衡条件。2．能说出人类使用的一些机械。了解机械的使用对社会发展的作用。

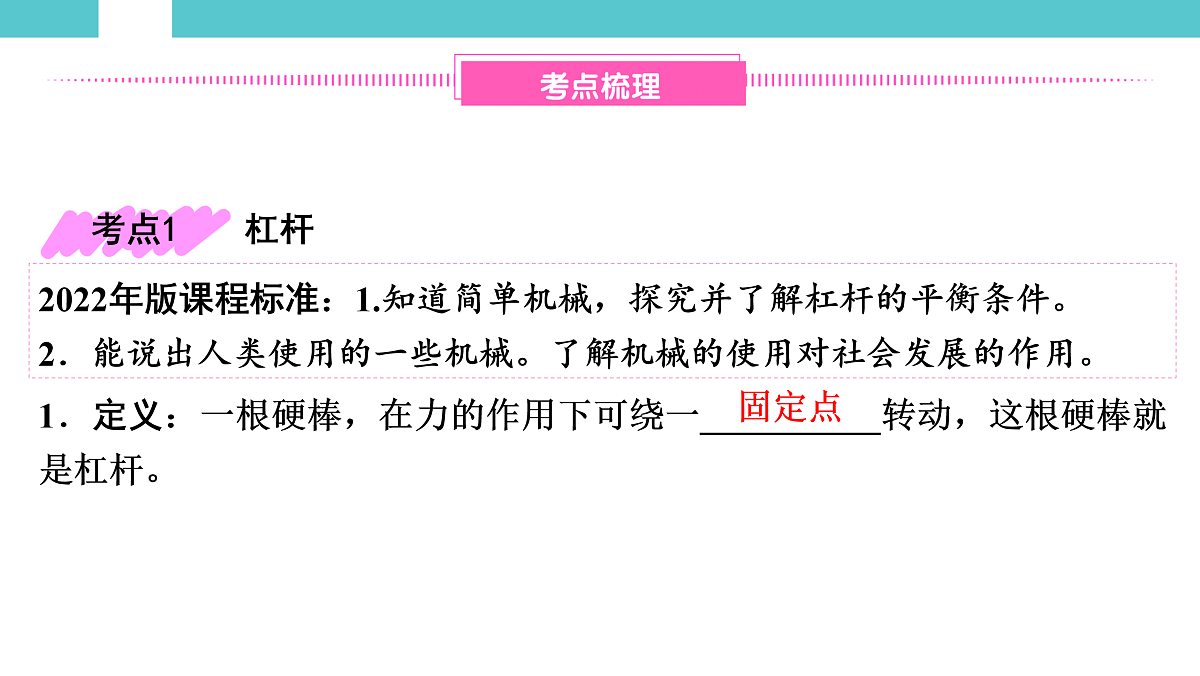

1．定义：一根硬棒，在力的作用下可绕一__________转动，这根硬棒就是杠杆。

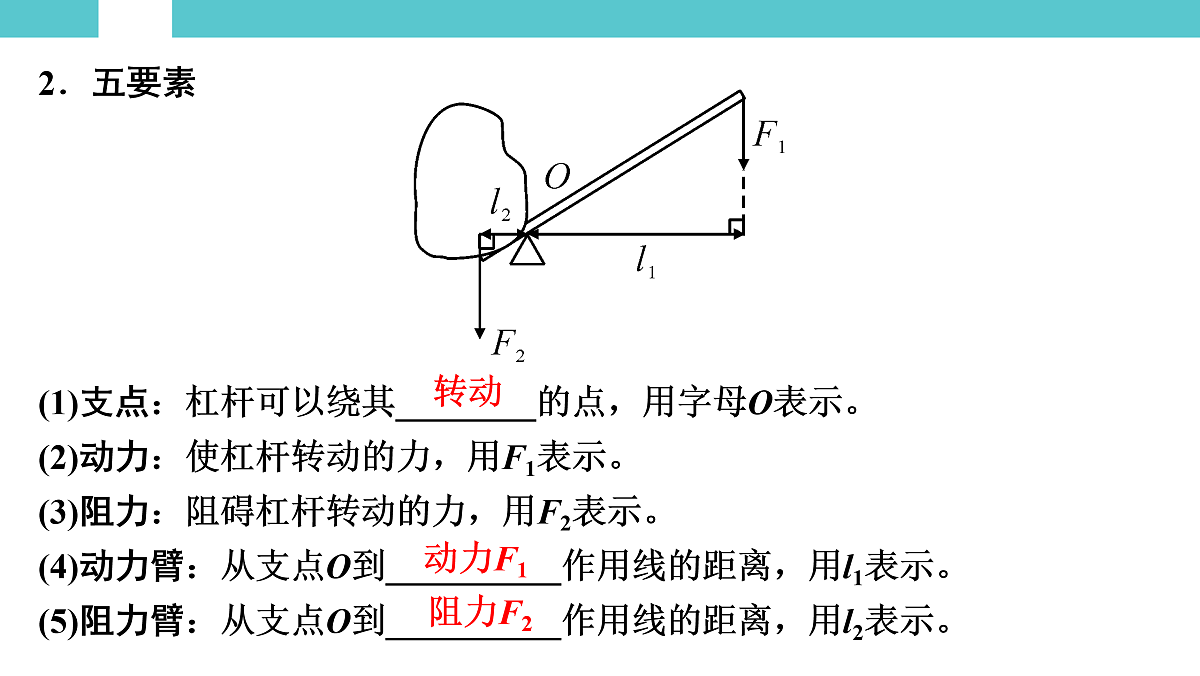

(1)支点：杠杆可以绕其________的点，用字母O表示。 (2)动力：使杠杆转动的力，用F1表示。(3)阻力：阻碍杠杆转动的力，用F2表示。(4)动力臂：从支点O到__________作用线的距离，用l1表示。 (5)阻力臂：从支点O到__________作用线的距离，用l2表示。

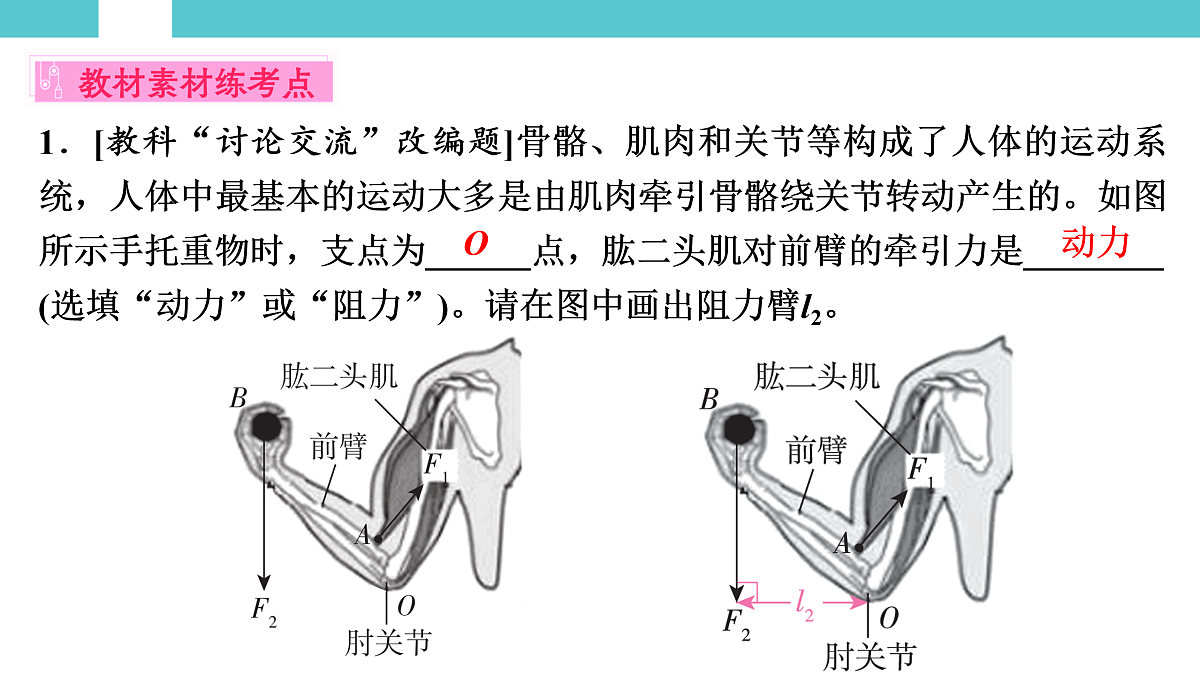

1．[教科“讨论交流”改编题]骨骼、肌肉和关节等构成了人体的运动系统，人体中最基本的运动大多是由肌肉牵引骨骼绕关节转动产生的。如图所示手托重物时，支点为______点，肱二头肌对前臂的牵引力是________ (选填“动力”或“阻力”)。请在图中画出阻力臂l2。

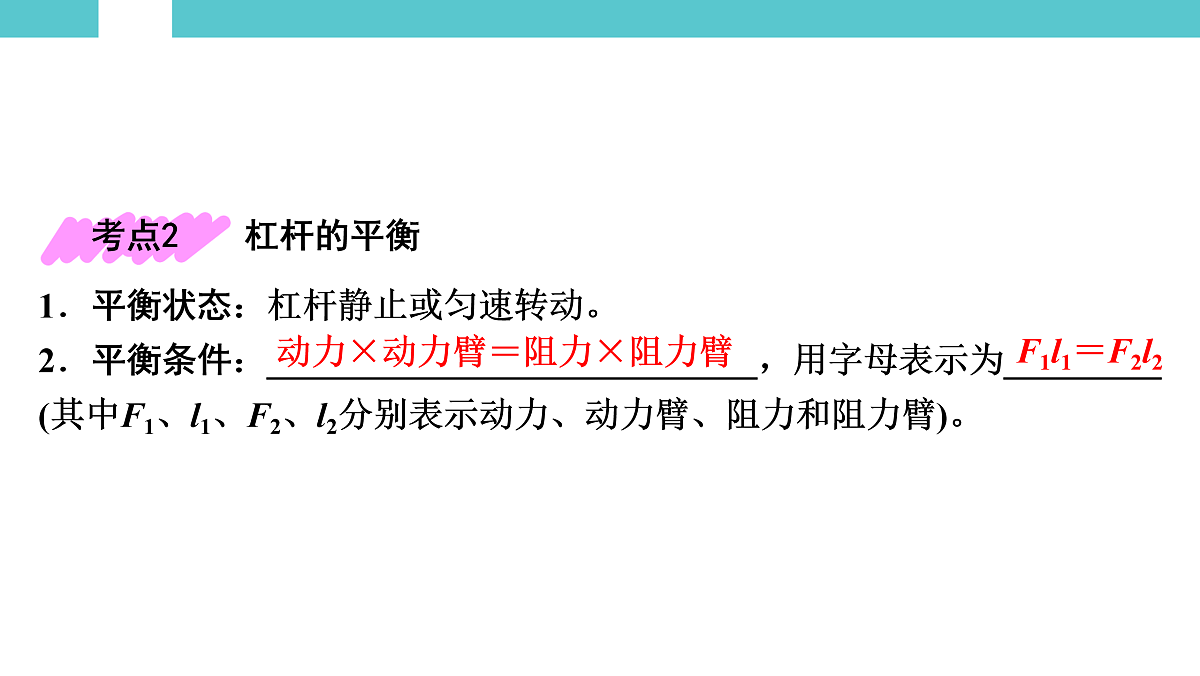

1．平衡状态：杠杆静止或匀速转动。2．平衡条件：____________________________，用字母表示为_________ (其中F1、l1、F2、l2分别表示动力、动力臂、阻力和阻力臂)。
动力×动力臂＝阻力×阻力臂

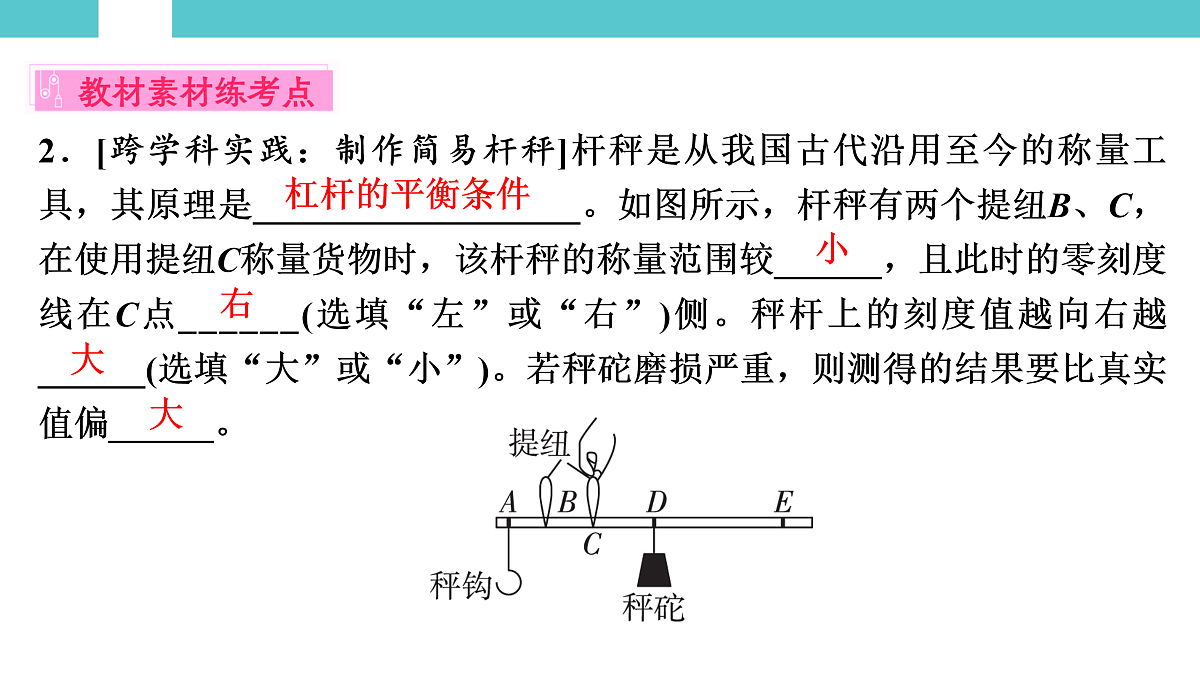

2．[跨学科实践：制作简易杆秤]杆秤是从我国古代沿用至今的称量工具，其原理是__________________。如图所示，杆秤有两个提纽B、C，在使用提纽C称量货物时，该杆秤的称量范围较______，且此时的零刻度线在C点______(选填“左”或“右”)侧。秤杆上的刻度值越向右越______(选填“大”或“小”)。若秤砣磨损严重，则测得的结果要比真实值偏______。

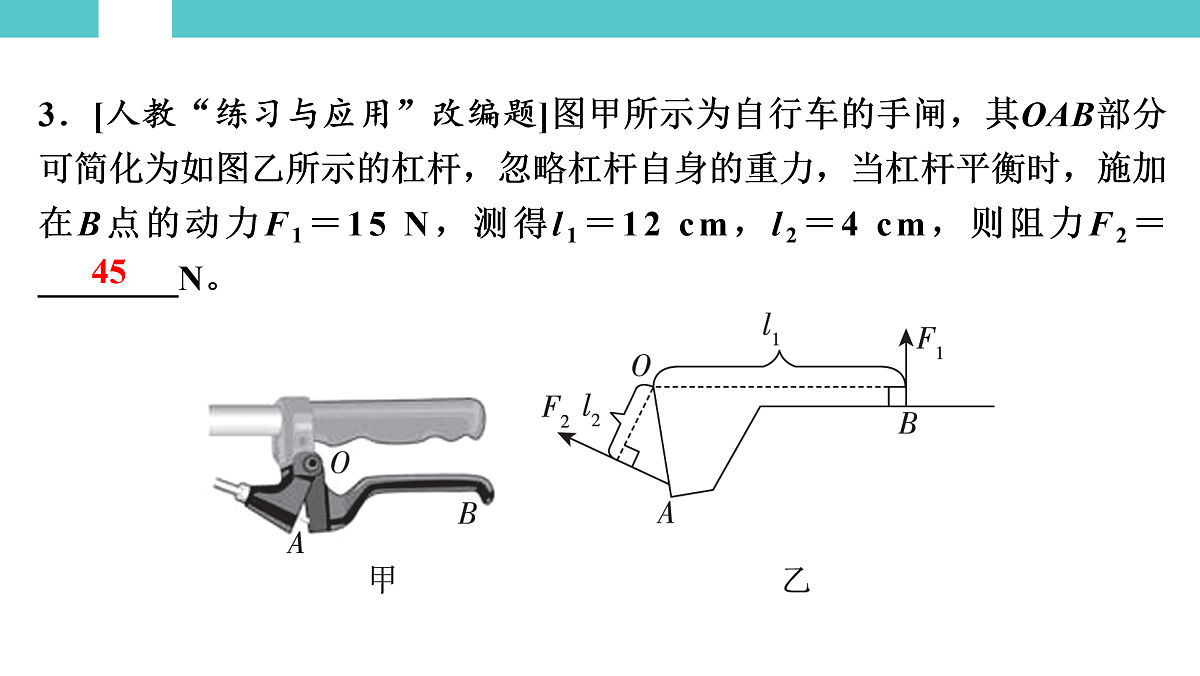

3．[人教“练习与应用”改编题]图甲所示为自行车的手闸，其OAB部分可简化为如图乙所示的杠杆，忽略杠杆自身的重力，当杠杆平衡时，施加在B点的动力F1＝15 N，测得l1＝12 cm，l2＝4 cm，则阻力F2＝________N。
4．[人教、教科图片改编题]下列属于省力杠杆的是__________，属于费力杠杆的是__________。
1．实验器材：杠杆、钩码、弹簧测力计等。
2．实验操作(1)实验前，需调节杠杆在________位置平衡。 (2)给杠杆两侧挂上不同数量的钩码，移动钩码位置，使杠杆重新在水平位置平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2的数据记录在表格中。(3)改变动力F1和动力臂l1的大小，相应调节阻力F2和阻力臂l2，再做几次实验，将数据记录在表格中。
3．实验结论杠杆的平衡条件：动力×动力臂＝阻力×阻力臂，用字母表示为F1l1＝F2l2。
例　小海用图1甲所示装置探究杠杆的平衡条件，其中杠杆的刻度均匀，每个钩码的重力均为0.5 N。
(1)实验中，杠杆在水平位置平衡最便于测量________，在调节杠杆水平平衡时，如果杠杆左端下沉应将平衡螺母向______调节。
(2)如图1乙所示，杠杆已经平衡。如果在左侧钩码下增加一个钩码或者将左侧钩码向右移动5 cm，杠杆都将失去平衡。由此可以猜想：杠杆的平衡可能与力的________和力臂有关。
(3)小海在杠杆两侧挂上不同数量的钩码，移动钩码的位置，进行了4次实验。杠杆平衡时的部分数据已填入表中，其中图1丙是第4次杠杆平衡时的情景，请将杠杆右侧的阻力数值填入表中。分析实验数据，可归纳出杠杆的平衡条件是F1l1______F2l2。
(4)实验中多次改变力和力臂的大小，目的是________________。
拓展设问：(5)小海与小兰对实验过程进行交流，产生了一个新的问题：若支点不在杠杆的中点，并用弹簧测力计代替一侧的钩码施力，会出现什么现象?于是他们共同进行了如图1丁的探究。①画出图1丁中F1的动力臂l1；②多次改变拉力F1的作用点在杠杆上的位置进行实验，发现杠杆平衡时，F1l1都是大于F2l2的，其原因可能是____________________________。
杠杆自重对杠杆平衡有影响
(6)如图2是一个加宽的杠杆装置，此时杠杆处于平衡状态。若只将左侧的钩码改挂到A点正上方的B点，力臂是线段________(选填“OA”“OB”或“AB”)，此时杠杆________(选填“仍能”或“不能”)保持平衡。
1．(2020·益阳)如图所示是指甲剪的示意图，F是剪指甲时施加的一个力，则关于指甲剪的下列说法正确的是(　 　)A．指甲剪只由一个杠杆组成B．指甲剪由两个杠杆组成C．对杠杆ABC，若以B为支点，则动力臂是LD．对杠杆ABC，若以B为支点，则动力臂是BC
2．(2025·长沙)下列属于费力杠杆的是(　 　)
杠杆的平衡条件及其应用
3．(2023·常德)如图所示是锅炉保险阀门的示意图。当阀门受到的蒸汽压力超过其安全值时，阀门就会被拉开。如OB＝2 m，OA＝0.5 m，阀门的底面积S＝2 cm2，锅炉内气体压强的安全值p＝6×105 Pa(杠杆和阀门的重力以及摩擦均不计，p0＝1×105 Pa)，则B处所挂重物的重力是(　 　)A．20 NB．25 NC．30 ND．120 N
4．(2023·衡阳)桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力的示意图，并画出动力的力臂l1。
5．(2024·长沙)为撬起大石头，小明以O为支点架好撬棒，如图所示。他在A点用最小的力撬起大石头，请画出这个力的示意图。
6．(2024·湖南)小明和小洁一起做“探究杠杆的平衡条件”实验，实验室提供了如图所示的杠杆(支点为O)、支架、10个钩码(每个重0.5 N)。
(1)如图甲所示，实验开始前，应向______端调节螺母，使杠杆在水平位置平衡；挂上钩码后，每次都要让杠杆在水平位置平衡，这样做是为了便于直接读取____________。
(2)小明取2个钩码，挂在支点左侧某处，再取4个钩码挂在支点的______侧进行实验，使杠杆在水平位置平衡后，记录下数据。 (3)完成三次实验后分析数据，他们得出了杠杆的平衡条件。下表主要呈现了第3次实验的数据。
