期末评估卷(一)（含答案）2025-2026学年苏科版九年级物理下册01

这是一份期末评估卷(一)（含答案）2025-2026学年苏科版九年级物理下册01，共10页。

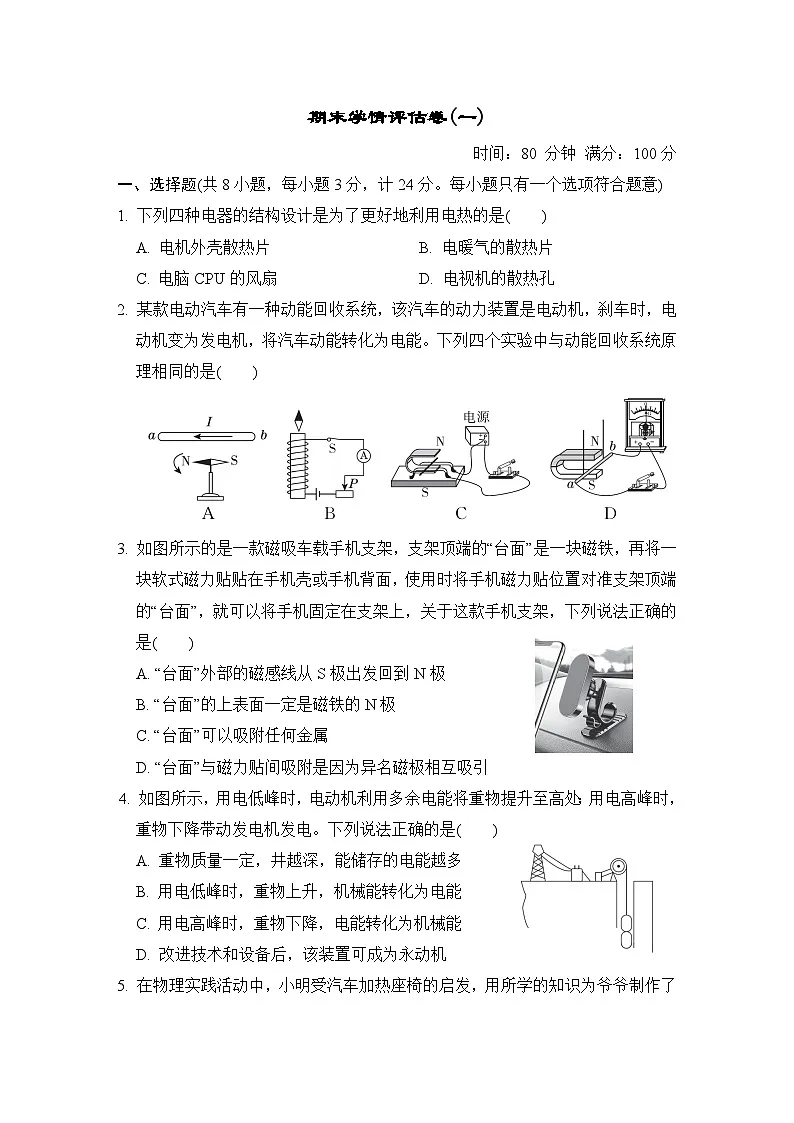

期末学情评估卷(一)时间：80 分钟 满分：100分一、选择题(共8小题，每小题3分，计24分。每小题只有一个选项符合题意)　　　　　　　　　　　　　　　　　　　　　　1. 下列四种电器的结构设计是为了更好地利用电热的是(　　)A. 电机外壳散热片 B. 电暖气的散热片C. 电脑CPU的风扇 D. 电视机的散热孔2. 某款电动汽车有一种动能回收系统，该汽车的动力装置是电动机，刹车时，电动机变为发电机，将汽车动能转化为电能。下列四个实验中与动能回收系统原理相同的是(　　)3. 如图所示的是一款磁吸车载手机支架，支架顶端的“台面”是一块磁铁，再将一块软式磁力贴贴在手机壳或手机背面，使用时将手机磁力贴位置对准支架顶端的“台面”，就可以将手机固定在支架上，关于这款手机支架，下列说法正确的是(　　)A. “台面”外部的磁感线从S极出发回到N极B. “台面”的上表面一定是磁铁的N极C. “台面”可以吸附任何金属D. “台面”与磁力贴间吸附是因为异名磁极相互吸引4. 如图所示，用电低峰时，电动机利用多余电能将重物提升至高处；用电高峰时，重物下降带动发电机发电。下列说法正确的是(　　)A. 重物质量一定，井越深，能储存的电能越多B. 用电低峰时，重物上升，机械能转化为电能C. 用电高峰时，重物下降，电能转化为机械能D. 改进技术和设备后，该装置可成为永动机5. 在物理实践活动中，小明受汽车加热座椅的启发，用所学的知识为爷爷制作了一个用电阻丝制成的电加热座垫。测试后，小明想让座垫在相同时间内产生的热量多些，小明设计的下列改造方法可行的是(　　)A. 减小座垫电路的电源电压B. 把电阻丝剪去一小段后再接入电路C. 把电阻丝均匀拉长到原来2倍再接入电路D. 与电阻丝串联一根相同的电阻丝再接入电路6. 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法正确的是(　　)A. A处为空气断路器，B处为电能表B. a线是零线，b线是火线C. 断开开关，测电笔分别测试c、d两处，氖管均不发光D. 空气断路器跳闸，一定是电路中总功率过大7. 如图所示的是小明网购的“电阻测量盒”，其内置器材如下：电压恒为6 V的电源、定值电阻R0、开关、电流表各一个，导线若干。为弄清内部电路结构，小明用10 Ω和20 Ω的两个定值电阻做实验，部分数据记录如表所示。下列说法正确的是(　　)A. 开关和定值电阻R0是串联的B. 定值电阻R0的阻值为5 ΩC. 第①次实验中，开关S由断开到闭合，电路的总功率变小D. 第②次实验中，开关S断开10 s，电路消耗的电能为18 J8. 一款门外测温报警装置的简化电路如图所示。门外来人用手按压图中左边力感电路中的力敏电阻R力，其阻值随压力的增大而变小。当定值电阻R1两端的电压U1≥1 V时，将触发热感电路开关S2闭合。若热感电路中的电流I2≥0. 2 A时，则会触发另外的报警器(图中未画出)发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器R2来设置不同的报警临界温度。已知两电路的电源电压均为6 V，电压表量程为0～3 V，电流表量程为0～0. 6 A，R1的阻值为6 Ω，R2标有“50 Ω　1 A”，热敏电阻R热阻值随温度的变化情况如表。下列有关描述正确的是(　　)A. 当门外来人用手按压力敏电阻R力时，电压表示数随之变小B. 若仅向下移动滑动变阻器R2的滑片，当R1两端的电压U1＜1 V时，也会使S2闭合C. 当设置的报警临界温度为36. 5 ℃时，滑动变阻器接入电路的阻值为8 ΩD. 当电压表示数为1 V时，力感电路的总功率为6 W二、填空与作图题(共6小题，计30分)9. 核潜艇的核反应堆是用中子轰击铀核，使其发生________(选填“裂变”或“聚变”)，从而释放核能，其燃料铀­235的原子核由________和中子构成。潜艇与卫星通信时需发射________(选填“超声波”或“电磁波”)传递信息。(6分)10. 小明在老师的指导下，使用测电笔试触插座的插孔(如图)。用指尖抵住测电笔尾部的金属体，氖管发光，说明该插孔接在正常家庭电路的________(选填“火”“零”或“地”)线上，此时________(选填“有”或“无”)电流通过小明的身体。(4分)11. 远距离输电采取高压输电的方式可减少电能的损失，如图所示。假设核电站发电的输出电功率恒为2×107 W，若输电电压为200 kV，输电线的总电阻为22 Ω，则输电线路中的电流为_______A，每秒产生的热量为_______J。(4分)12. 用如图所示的装置可探究电流产生的热量与________的关系，装置中的U形管________连通器；相同时间内，电流通过电阻R1与R2产生的热量之比为________。(6分)13. 兴趣小组为大棚设计了具有加热和保温功能的电热器，其内部简化电路图如图甲所示(左侧为控制电路，右侧为受控电路)。R3为热敏电阻，阻值随温度变化关系如图乙所示。R1、R2均为电热丝，R1＝200 Ω，R2＝100 Ω，线圈电阻不计。加热时，受控电路的总功率是________W；当大棚内的温度升高，电磁铁的磁性会________(选填“增强”“减弱”或“不变”)。若控制电路电源电压为6 V，经测试，当控制电路中的电流达到0. 15 A时，衔铁被吸下；减小到0. 1 A时，衔铁弹起。则电热器所控制的大棚内温度的变化范围是________℃。(6分)14. (1)请根据地球磁场的方向，标出静止在地磁场中小磁针的N极，用箭头标出P点的地磁场方向。(2分)(2)如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①声控开关和光控开关控制电灯亮与灭；②三孔插座单独接入。(2分)三、实验与探究题(共3小题，计34分)15. 请完成下列填空。(10分)(1)如图甲是利用磁体和缝衣针自制的指南针，若静止时针头指向地理位置的南方，则针头是简易指南针的________极。若将底座顺时针旋转180°，针头静止时将指向地理位置的________方。(2)在图乙所示电路中，闭合开关，若观察到______________________________，则可以初步得出：在电压和通电时间相同时，电流越大，电流做的功越多。(3)如图丙所示，接通电源，发现导体ab向右运动，说明通电导体在磁场中________(选填“会”或“不会”)受到力的作用。实验中导体ab应选用轻质的________(选填“铁棒”或“铝棒”)。16. 在“探究通电螺线管外部的磁场分布”的实验中，进行如下操作。(8分)(1)实验时，在螺线管的两端放置小磁针，在硬纸板上均匀地撒满____________，通电后观察______________________________________________________。(2)如图所示，通电螺线管左侧小磁针(黑色为小磁针的N极)所在位置的磁场方向是________(选填“向左”或“向右”)。(3)断开开关，改变电流方向再闭合开关，再次实验，是为了验证_____________ ________________________________________________________________。17. 在做“测量小灯泡的电功率”的实验中。(16分)(1)如图1甲中的实线是小华已连好的导线，她正准备接入最后一根导线(图中的虚线)，请指出小华在连接电路时存在的不妥之处是__________________。(2)小华改正后并进行正确操作，第1次实验时，电流表示数如图1乙所示为________A。将滑片移动到端点时，得到第3组数据；根据表中实验的三组数据可知：小灯泡的额定功率是________W，滑动变阻器最大阻值是________Ω。(3)小华根据滑片从阻值最大位置A移至阻值最小位置B的实验数据，描出小灯泡的I­U图像如图1丙，图1丙中矩形面积表示的物理含义是________________________________________________________________。(4)小华增加一个电阻箱R0，只利用电压表，设计了如图2所示的电路来测量U额＝2. 5 V的小灯泡的额定功率。主要步骤如下：①闭合开关S1，将开关S2接到b，移动滑动变阻器的滑片，直到电压表示数为2. 5 V；②将S2接到a，保持滑动变阻器的滑片不动，调节电阻箱，直到电压表示数为2. 5 V时，读出电阻箱接入电路的阻值为R0。③则小灯泡的额定功率P额＝________(用字母和已知量表示)。④在步骤②中，若调节电阻箱时无法使电压表示数恰好是2. 5 V，小华将电阻箱阻值调到某一值后，将滑动变阻器的滑片向右移了一点使电压表的示数恰为2. 5 V，然后用测得的数据求出额定功率，该结果与实际值相比________(选填“偏大”或“偏小”)。(5)你认为决定小灯泡额定电压的因素是________。(填字母)A. 加在小灯泡两端的实际电压 B. 流过小灯泡的实际电流C. 制造小灯泡时选用的材料 D. 小灯泡发光时的实际功率四、综合题(共1小题，计12分)18. 家庭养生已成为当下一种流行的养生新形式，很多家庭都很青睐养生小家电。如图甲所示是小玲爸爸购买的某款养生壶，其内部简化电路如图乙所示，R1、R2是加热电阻，其中R2＝77 Ω，其部分铭牌如表。(12分)(1)R1的电阻是多少？(2)将水加入养生壶，用时7 min，水被烧开，养生壶消耗的电能是多少？(3)小玲家有一个额定电流为10 A的插线板，她想用电饭煲煮饭，已知电饭煲的加热功率为1 200 W，她能否将电饭煲和养生壶同时接入插线板正常加热？(通过计算说明)答案一、选择题1. B　2. D　3. D　4. A　5. B　6. C　7. B　8. C　点拨：由题图知，力感电路是力敏电阻R力与R1串联，电压表测量R1两端的电压，由于力敏电阻R力的阻值随压力的增大而变小，所以当门外来人用手按压力敏电阻R力时，力敏电阻的阻值变小，力敏电阻分压变小，由串联电路的分压规律可知，R1两端的电压变大，即电压表示数变大，故A错误；若仅向下移动滑动变阻器R2的滑片，滑动变阻器连入电路的阻值减小，由于热感电路中的电流I2≥0. 2 A时报警，根据欧姆定律可知刚好报警时总电阻不变，则热敏电阻的阻值变大，由于热敏电阻R热阻值随温度的升高而减小，所以此时报警临界温度降低，与R1两端的电压无关，所以，R1两端的电压U1＜1 V，不会使S2闭合，故B错误；热感电路是热敏电阻R热与R2串联，电流表测量电路中的电流，热感电路中的电流I2≥0. 2 A时，会触发另外的报警器(图中未画出)发出警报，电路中的总电阻R总热＝eq \f(U,I2)＝eq \f(6 V,0.2 A)＝30 Ω，由表中数据可知，当设置的报警临界温度为36. 5 ℃时，R热＝22 Ω，根据串联电路的电阻规律，滑动变阻器接入电路的阻值R2＝R总热－R热＝30 Ω－22 Ω＝8 Ω，故C正确；当电压表示数为1 V时，力感电路中的电流I＝I1＝eq \f(U1,R1)＝eq \f(1 V,6 Ω)＝eq \f(1,6) A，力感电路的总功率P＝UI＝6 V×eq \f(1,6) A＝1 W，故D错误。二、填空与作图题9. 裂变；质子；电磁波　10. 火；有　11. 100；2. 2×105　 12. 电流大小；不是；4：1　13. 726；增强；10～2514. (1)如图所示(2)如图所示三、实验与探究题15. (1)S(南)；南　(2)电流表示数较大的支路灯泡较亮　(3)会；铝棒16. (1)铁屑；铁屑分布和小磁针指向　(2)向右(3)通电螺线管外部磁场的方向与电流方向有关17. (1)开关没有断开　(2)0. 24；0. 75；20(3)在C点时滑动变阻器的实际功率　(4)③eq \f(6.25 V2,R0)　④偏小　(5)C四、综合题18. 解：(1)根据图乙及P＝eq \f(U2,R)可知，当开关S1闭合，S2断开时，电阻R1和R2串联接入电路中，电路的总电阻最大，此时养生壶为保温挡当开关S1、S2均闭合时，只有电阻R1接入电路中，此时养生壶为加热挡由于保温功率为400 W，这时电路中的总电阻R总＝eq \f(U2,P保温)＝eq \f(（220 V）2,400 W)＝121 ΩR1的电阻R1＝R总－R2＝121 Ω－77 Ω＝44 Ω(2)根据P＝eq \f(U2,R)可得，养生壶的加热功率P加热＝eq \f(U2,R1)＝eq \f(（220 V）2,44 Ω)＝1 100 W将水加入养生壶，用时7 min，水被烧开，养生壶消耗的电能W＝P加热t＝1 100 W×7×60 s＝4. 62×105 J(3)插线板能承载的最大功率Pmax＝UI＝220 V×10 A＝2 200 W将电饭煲和养生壶同时接入插线板正常加热的总功率P总＝P加热＋P电饭煲＝1 100 W＋1 200 W＝2 300 W由于电饭煲和养生壶同时接入插线板正常加热的功率大于插线板能承载的最大功率所以小玲不能将电饭煲和养生壶同时接入插线板正常加热实验序号A、B间接入的定值电阻阻值R/Ω电流表示数I/A开关S断开开关S闭合①100.40.6②200.3温度/℃3535. 53636. 53737. 53838. 539R热/Ω4536. 5252221. 519181716. 8序号电压表示数电流表示数小灯泡亮度11. 2 V暗22. 5 V0. 3 A正常发光36 V0 A不发光加热功率保温功率400 W额定电压220 V
