沪科版九年级上学期物理第十六章探究电路单元测试题（含答案）

这是一份沪科版九年级上学期物理第十六章探究电路单元测试题（含答案），共7页。

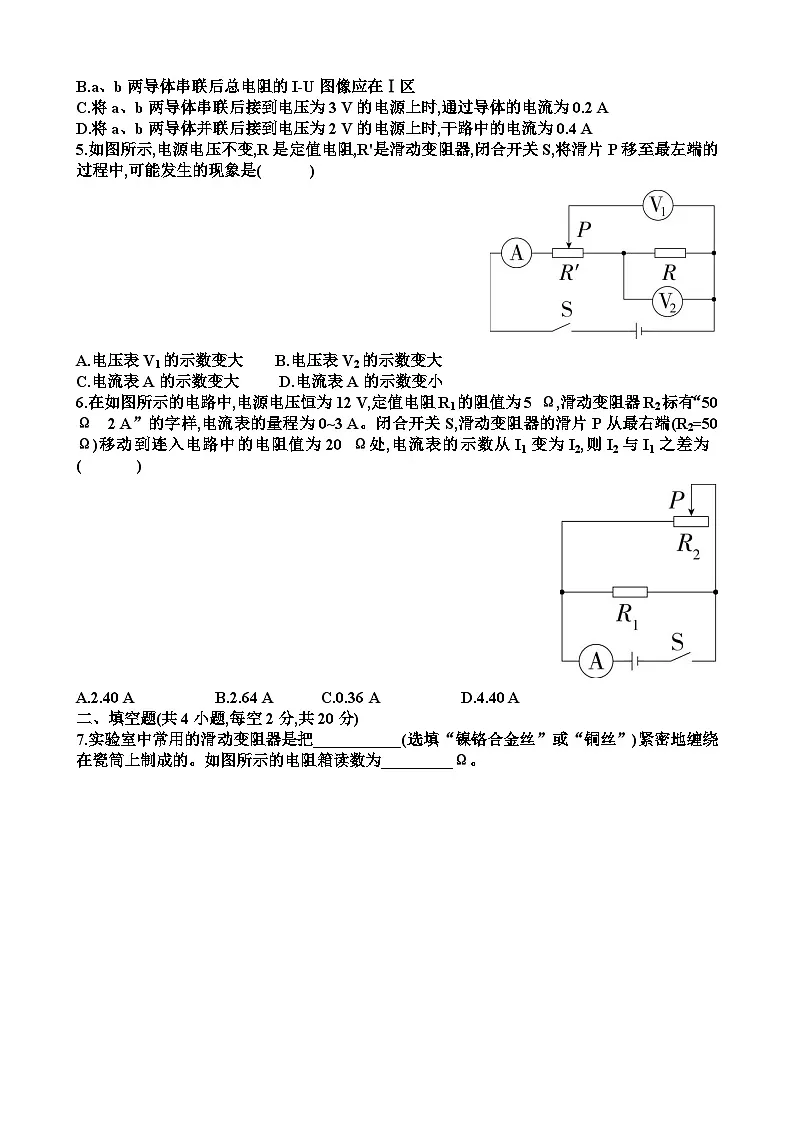

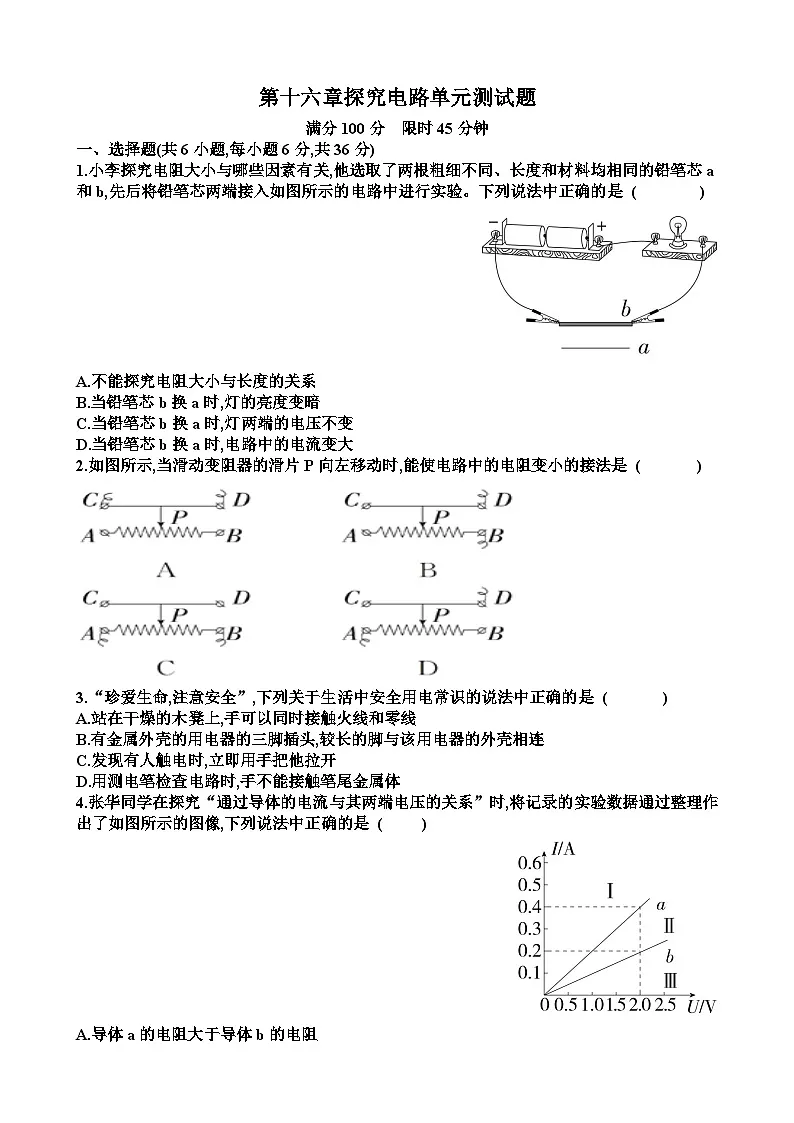

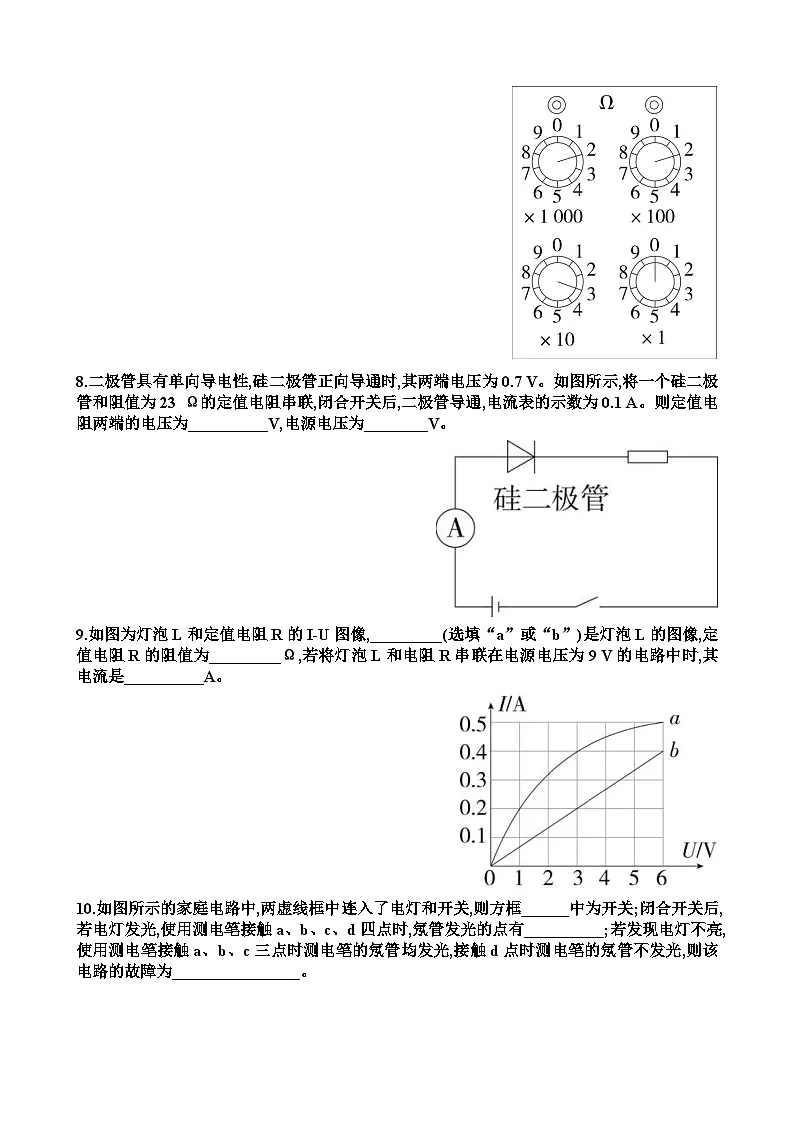

第十六章探究电路单元测试题满分100分　限时45分钟一、选择题(共6小题,每小题6分,共36分)1.小李探究电阻大小与哪些因素有关,他选取了两根粗细不同、长度和材料均相同的铅笔芯a和b,先后将铅笔芯两端接入如图所示的电路中进行实验。下列说法中正确的是 ( )A.不能探究电阻大小与长度的关系B.当铅笔芯b换a时,灯的亮度变暗C.当铅笔芯b换a时,灯两端的电压不变D.当铅笔芯b换a时,电路中的电流变大2.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是 ( )3.“珍爱生命,注意安全”,下列关于生活中安全用电常识的说法中正确的是 ( )A.站在干燥的木凳上,手可以同时接触火线和零线B.有金属外壳的用电器的三脚插头,较长的脚与该用电器的外壳相连C.发现有人触电时,立即用手把他拉开D.用测电笔检查电路时,手不能接触笔尾金属体4.张华同学在探究“通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,下列说法中正确的是 ( )A.导体a的电阻大于导体b的电阻B.a、b两导体串联后总电阻的I-U图像应在Ⅰ区C.将a、b两导体串联后接到电压为3 V的电源上时,通过导体的电流为0.2 AD.将a、b两导体并联后接到电压为2 V的电源上时,干路中的电流为0.4 A5.如图所示,电源电压不变,R是定值电阻,R'是滑动变阻器,闭合开关S,将滑片P移至最左端的过程中,可能发生的现象是( )A.电压表V1的示数变大 B.电压表V2的示数变大C.电流表A的示数变大 D.电流表A的示数变小6.在如图所示的电路中,电源电压恒为12 V,定值电阻R1的阻值为5 Ω,滑动变阻器R2标有“50 Ω    2 A”的字样,电流表的量程为0~3 A。闭合开关S,滑动变阻器的滑片P从最右端(R2=50 Ω)移动到连入电路中的电阻值为20 Ω处,电流表的示数从I1变为I2,则I2与I1之差为 ( )A.2.40 A　　　　    B.2.64 A C.0.36 A　　　　    D.4.40 A二、填空题(共4小题,每空2分,共20分)7.实验室中常用的滑动变阻器是把___________(选填“镍铬合金丝”或“铜丝”)紧密地缠绕在瓷筒上制成的。如图所示的电阻箱读数为_________Ω。8.二极管具有单向导电性,硅二极管正向导通时,其两端电压为0.7 V。如图所示,将一个硅二极管和阻值为23 Ω的定值电阻串联,闭合开关后,二极管导通,电流表的示数为0.1 A。则定值电阻两端的电压为__________V,电源电压为________V。9.如图为灯泡L和定值电阻R的I-U图像,_________(选填“a”或“b”)是灯泡L的图像,定值电阻R的阻值为_________Ω,若将灯泡L和电阻R串联在电源电压为9 V的电路中时,其电流是__________A。10.如图所示的家庭电路中,两虚线框中连入了电灯和开关,则方框______中为开关;闭合开关后,若电灯发光,使用测电笔接触a、b、c、d四点时,氖管发光的点有__________;若发现电灯不亮,使用测电笔接触a、b、c三点时测电笔的氖管均发光,接触d点时测电笔的氖管不发光,则该电路的故障为________________。三、作图题(5分)11.如图,小林同学在家庭电路中安装一只螺口灯泡和一个三孔插座,要求开关只控制灯泡,部分导线已连接,请你添加两根导线帮小林完成安装。四、实验探究题(共2小题,第12题14分,第13题12分,共26分)12.小海同学用图甲所示电路进行“探究电流与电压的关系”实验。 (1)请用笔画线代替导线将图甲电路连接完整,要求滑动变阻器滑片P向右移动时电流表示数变小,导线不交叉。(2)连接电路时,开关应_______,闭合开关前,滑动变阻器滑片P应位于最______端。(3)连接完电路后,小海发现电流表和电压表的位置互换了,如果闭合开关,则电流表的示数____________。(4)正确连接后,移动滑片P到某一位置时电压表示数如图乙所示,此时定值电阻R两端的电压为______V;根据实验数据绘制出定值电阻R的I-U图像如图丙所示。图像说明:当导体的电阻一定时,通过导体的电流与导体两端的电压成_______。(5)根据上面的电路图,还可以测量定值电阻的_______。13.小明测量小灯泡的电阻。所用器材有学生电源(输出电压调至4.5 V)、小灯泡L(正常工作时两端电压为 2.5 V,低于该电压小灯泡发光较暗)、滑动变阻器(50 Ω    1 A)、电流表、电压表、测温枪、开关及导线若干。正确操作获得的数据如表所示。(1)表格中第1组数据的电阻________(选填“等于”或“不等于”)0 Ω。   (2)如图甲中有一根导线连错了。请把接错的那一根导线找出来,打上“×”,再画线把它改到正确的位置上。(3)正确连接电路后,闭合开关,小灯泡几乎不发光,电压表和电流表读数如表中第2组数据。为使小灯泡发光,小明可对滑动变阻器进行的操作是___________________。(4)每次测量时,小明用测温枪测量了灯泡的温度,如表中第四列数据。分析表格数据可得到灯丝电阻与温度的关系为________________________________。(5)图乙为采用描点法得到的小灯泡的U-I图像,可判断此操作过程中滑动变阻器的U-I图像近似为下列的_________(选填“A”“B”或“C”),判断的依据是_____为采用描点法得到的小灯泡的U-I图像,可判断出小灯泡的电阻随着两端电压的增大而增大,由串联电路的电压规律以及欧姆定律可知,滑动变阻器两端的电压U滑=U电源-IRL,其中小灯泡的电阻RL是变化的,随着小灯泡两端电压的增大,灯丝温度不断升高,电阻RL不断增大,故滑动变阻器的U-I图像近似为_______。五、计算题(13分)14.在“电路”的学习中,小嘉连接了如图(a)所示的电路。已知电源电压为12 V保持不变,电阻R1的阻值为10 Ω,滑动变阻器R2上仅能看清“1 A”字样,电压表表盘如图(b)所示。闭合开关S,电压表示数为5 V。求:(1)通过电阻R1的电流I1。(2)滑动变阻器R2接入电路的电阻值。(3)在保证电路安全的情况下,移动滑动变阻器滑片P,电压表示数的最大变化量为8 V,求滑动变阻器的最大阻值R2max。答案第十六章自主检测满分100分　限时45分钟1.B 2.D 3.B 4.C 5.A 6.C 7.镍铬合金丝 22308.2.3 39.a 15 0.410.乙 a、b c、d间存在断路11.12.(1)略(2)断开 右(3)几乎为0。(4)2.2 正比阻值13.(1)不等于(2)略(3)将滑片向左移动(4)温度越高,小灯泡灯丝的电阻越大(5)C 图乙为采用描点法得到的小灯泡的U-I图像,可判断出小灯泡的电阻随着两端电压的增大而增大,由串联电路的电压规律以及欧姆定律可知,滑动变阻器两端的电压U滑=U电源-IRL,其中小灯泡的电阻RL是变化的,随着小灯泡两端电压的增大,灯丝温度不断升高,电阻RL不断增大,故滑动变阻器的U-I图像近似为C图。14.(1)0.5A (2)14Ω (3)50Ω
