沪粤版物理九年级上册 12.4 热机与社会发展 课件+教案

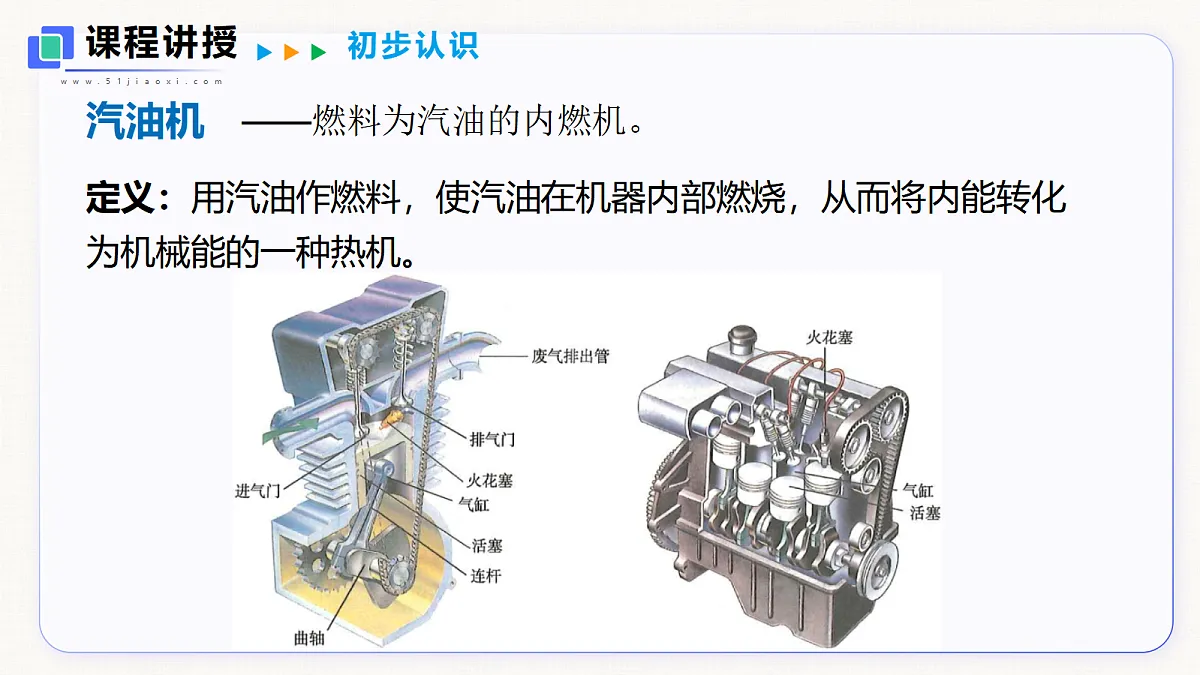

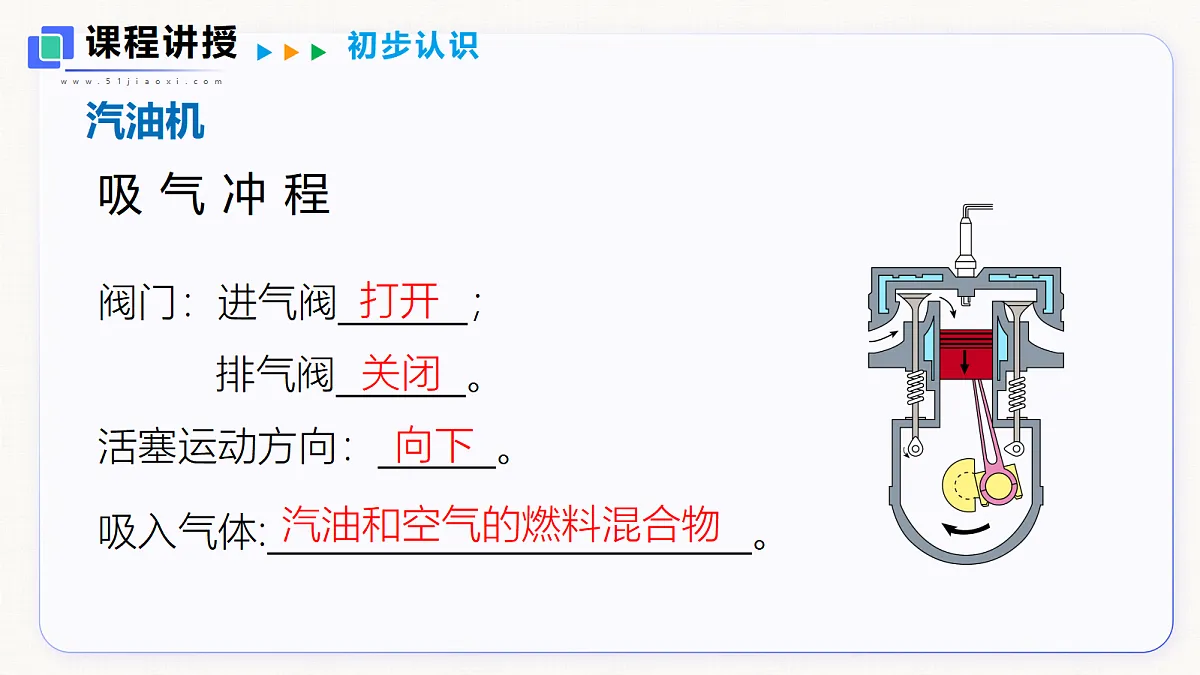

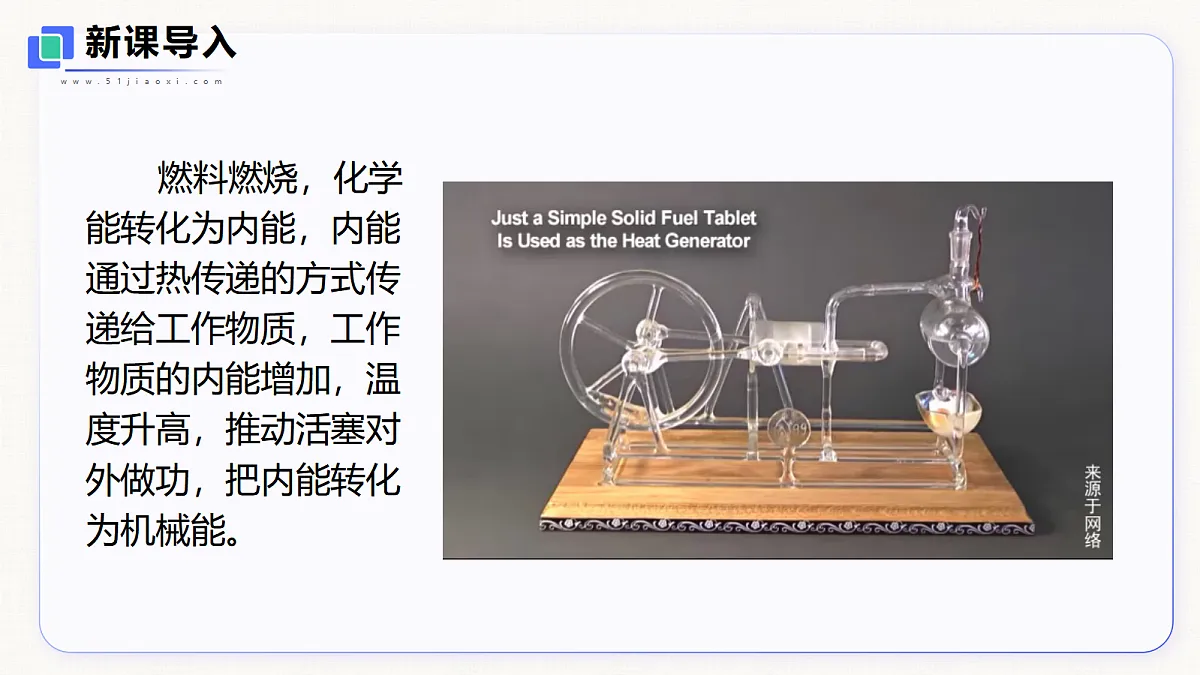

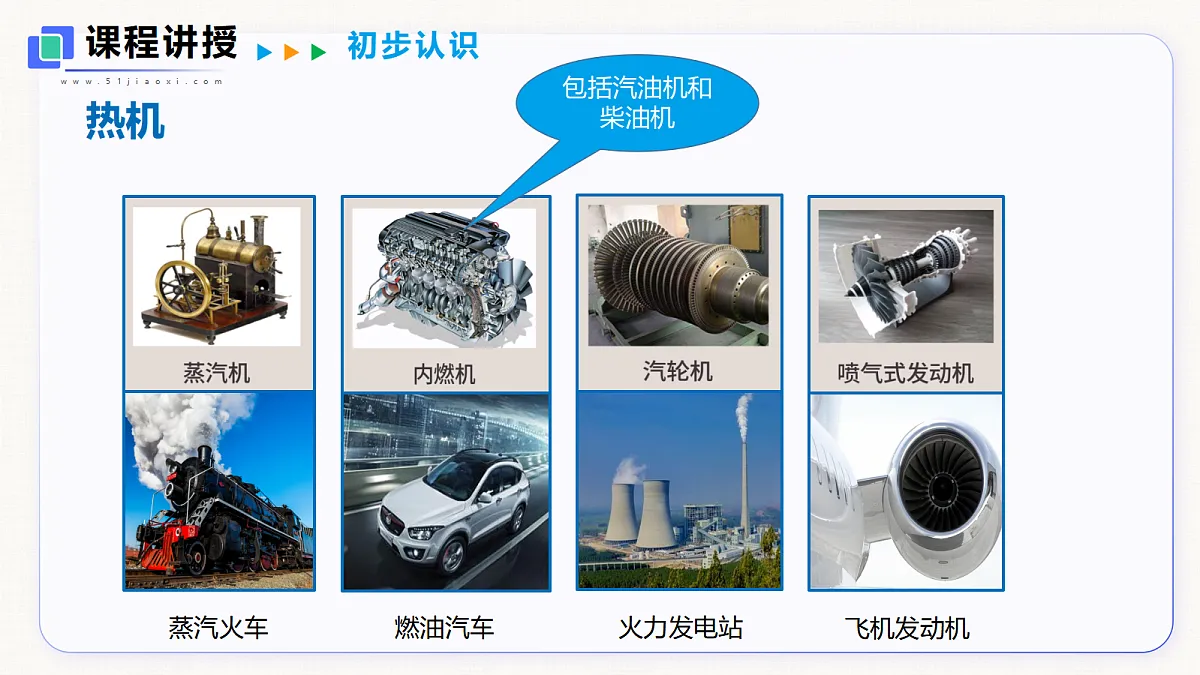

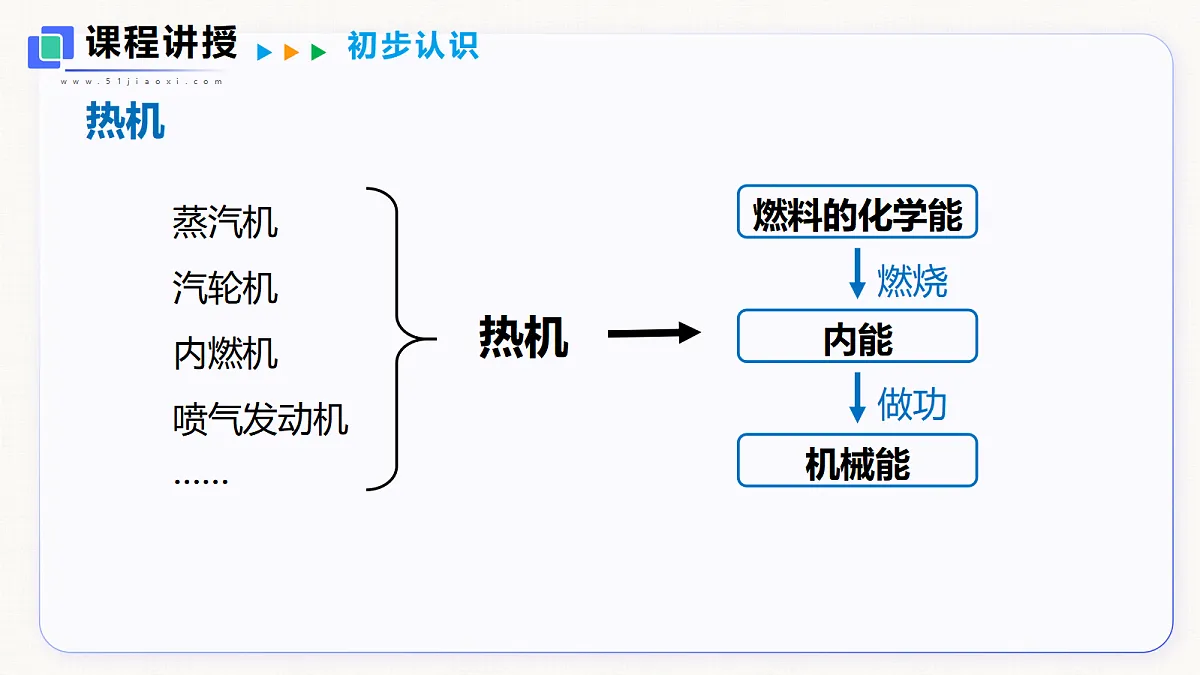

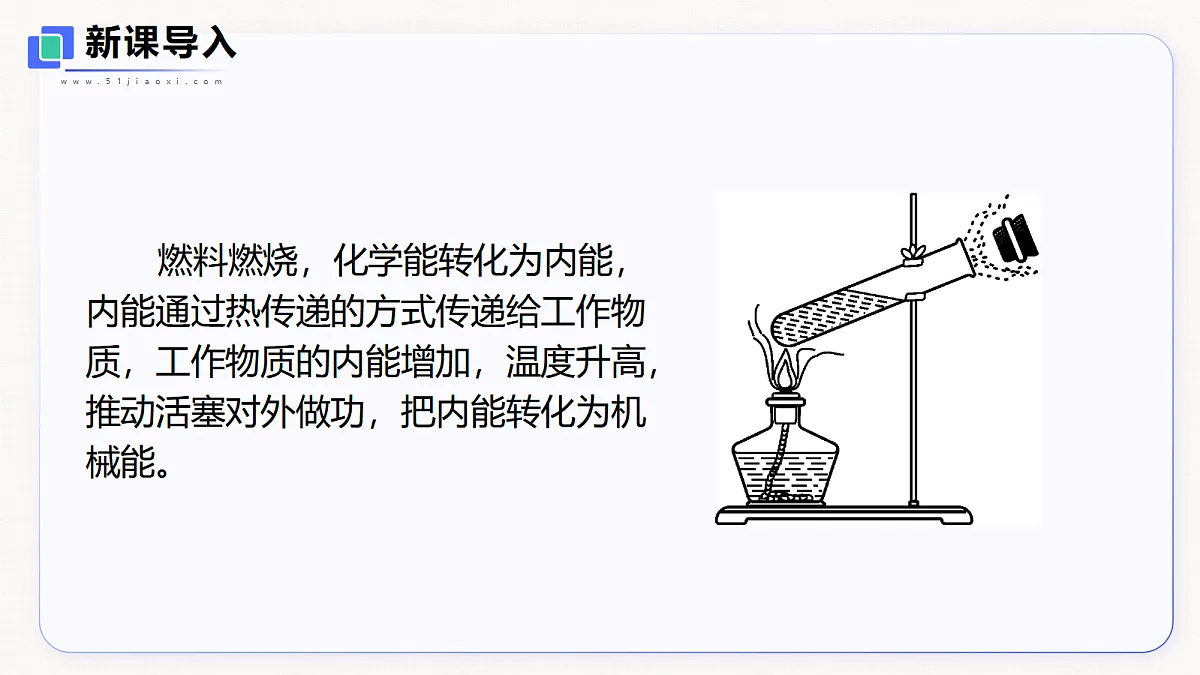

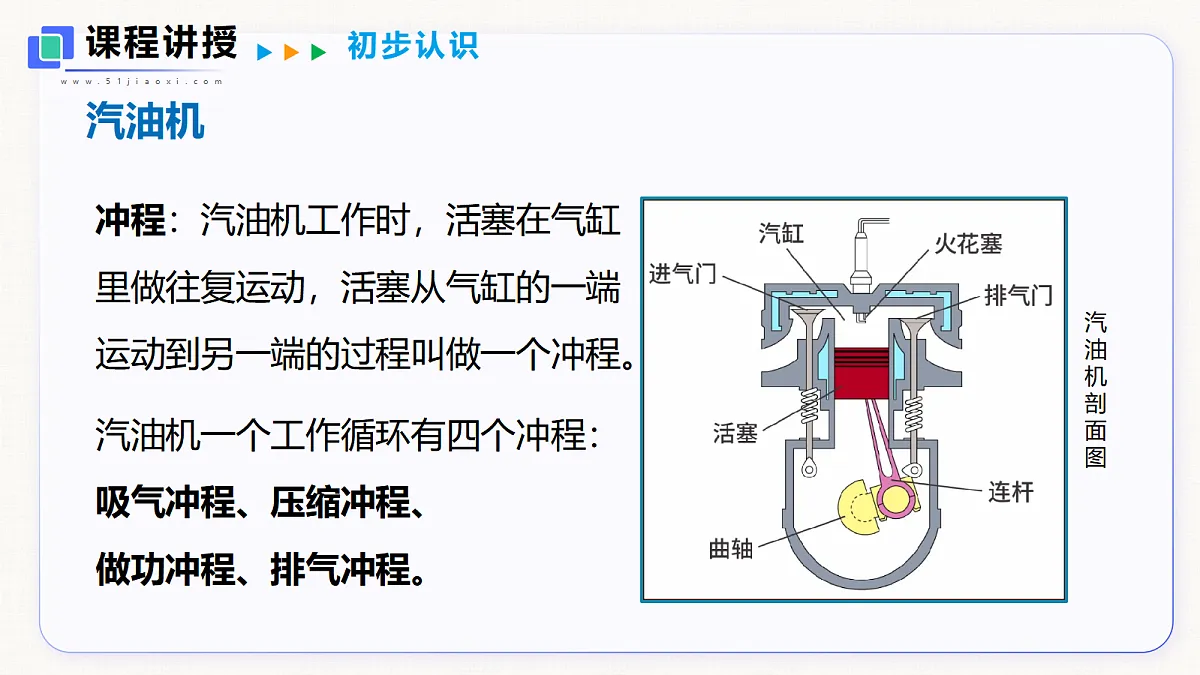

12.4 热机与社会发展沪粤版九年级上册 第十二章新课导入 燃料燃烧，化学能转化为内能，内能通过热传递的方式传递给工作物质，工作物质的内能增加，温度升高，推动活塞对外做功，把内能转化为机械能。 燃料燃烧，化学能转化为内能，内能通过热传递的方式传递给工作物质，工作物质的内能增加，温度升高，推动活塞对外做功，把内能转化为机械能。新课导入课程讲授热机初步认识蒸汽机内燃机喷气发动机汽轮机……课程讲授热机初步认识蒸汽火车燃油汽车火力发电站飞机发动机包括汽油机和柴油机课程讲授汽油机初步认识定义：用汽油作燃料，使汽油在机器内部燃烧，从而将内能转化为机械能的一种热机。——燃料为汽油的内燃机。课程讲授汽油机初步认识汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。冲程：汽油机工作时，活塞在气缸里做往复运动，活塞从气缸的一端运动到另一端的过程叫做一个冲程。汽油机剖面图课程讲授汽油机初步认识吸气冲程吸入气体: 。活塞运动方向： 。阀门：进气阀 ； 排气阀 。汽油和空气的燃料混合物打开向下关闭课程讲授汽油机初步认识压缩冲程燃料混合物：压强 ， 温度 。阀门：进气阀 ； 排气阀 。活塞运动方向： 。关闭关闭增大向上升高能量转化：活塞对燃料混合物做功，燃料内能增大，温度升高。机械能内能对内做功课程讲授汽油机初步认识做功冲程能量转化： 火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，对活塞做功。内能机械能对外做功活塞运动方向： 。向下阀门：进气阀 ； 排气阀 。关闭关闭课程讲授汽油机初步认识排气冲程阀门：进气阀 ； 排气阀 。活塞运动方向： 。关闭打开向上排出气体: 。燃烧后的废气课程讲授汽油机初步认识吸气冲程压缩冲程做功冲程排气冲程 一个工作循环，发生两次能量转化，对外做功一次， 其它三个冲程，曲轴依靠惯性转动。课程讲授新课推进新课推进汽油机课程讲授新课推进新课推进——燃料为柴油的内燃机。柴油机剖面图柴油机气缸柴油机课程讲授新课推进新课推进柴油机柴油机气缸 柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，只有一个喷油嘴。课程讲授新课推进新课推进柴油机都是内燃机，一个工作循环都经历四个冲程火花塞喷油嘴汽油柴油汽油和空气空气点燃式压燃式课程讲授新课推进新课推进热机的效率完全燃烧放出的能量课程讲授新课推进新课推进热机的效率热机工作时，用来做有用功的能量与燃料完全燃烧放出的能量之比课程讲授新课推进新课推进热机的效率 现实生活中燃料通常很难完全燃烧，比如拖拉机冒黑烟，就是柴油没有完全燃烧的原因。课程讲授新课推进新课推进热机的效率 蒸汽机的效率只有6%~15% 汽油机的效率为 20%~30%柴油机的效率可达45%课程讲授新课推进新课推进热机的效率如何提高热机的效率？(1)使燃料充分燃烧.(2)尽量减少各种热损失.(3)在热机的设计和制造上，采用先进的技术.(4)使用时，注意保养，保证良好的润滑，合理调整运动零件之间的间隙，减小因克服摩擦阻力而额外消耗的功。课程讲授新课推进新课推进热机与环境1、热机排放的尾气含有哪些有害物质？对我们的生产和生活有何危害？光化学烟雾事件课程讲授新课推进新课推进热机与环境1、热机排放的尾气含有哪些有害物质？对我们的生产和生活有何危害？废气含有铅、二氧化硫、二氧化氮、一氧化碳、二氧化碳等有害物质。①废气污染：废气温度高于环境温度，有害于人类健康和动植物的正常生长，产生的酸雨有害于农、林、渔业。 ②噪声污染：热机以及热机带动的机器产生的噪声是环境污染的又一方面。课程讲授新课推进新课推进热机与环境2、如何减小热机废气污染？(1)减少热机废气中的有害物质，如使用无铅汽油；(2)控制废气排放的总量；(3)充分开发、利用污染少和无污染的能源，如使用电动汽车、太阳能汽车；(4)在内燃机排气管上安装消声器，以减少噪声污染.小结课程讲授一、热机 1．概念：把内能转化为机械能的装置。 2．分类：蒸汽机、内燃机、燃气轮机、喷气发动机、火箭发动机。二、汽油机 1．构造 2．工作原理三、柴油机 1．构造 2．工作原理四、热机效率热机效率的计算公式、提高热机效率的途径五、热机与环境吸气冲程压缩冲程做功冲程排气冲程柴油机和汽油机的区别习题练习1.如图所示是四冲程汽油机工作时四个冲程的示意图，属于压缩冲程的是（　　）DADBC习题练习2、内燃机在做功冲程中，高温气体迅速膨胀而做功，此时气体的温度和内能变化的情况是（ ） A、温度降低，内能减小 B、温度不变，内能不变 C、温度升高，内能增大 D、温度降低，内能增大3、内燃机在压缩冲程中，活塞向上运动压缩混合气，此时气体的温度和内能变化的情况是（ ） A、温度降低，内能减小 B、温度不变，内能不变 C、温度升高，内能增大 D、温度降低，内能增大A C4．一辆发动机功率为23kW的小汽车，在水平路面上匀速行驶72km用时1h，消耗了6kg汽油，则6kg汽油完全燃烧所放出的热量为 J，该汽车发动机的效率是 。（汽油的热值为4.6×107J/kg）2.76×10830%习题练习
