3.2地形图的判读（教学课件）--初中地理商务星球版（2024）七年级上册

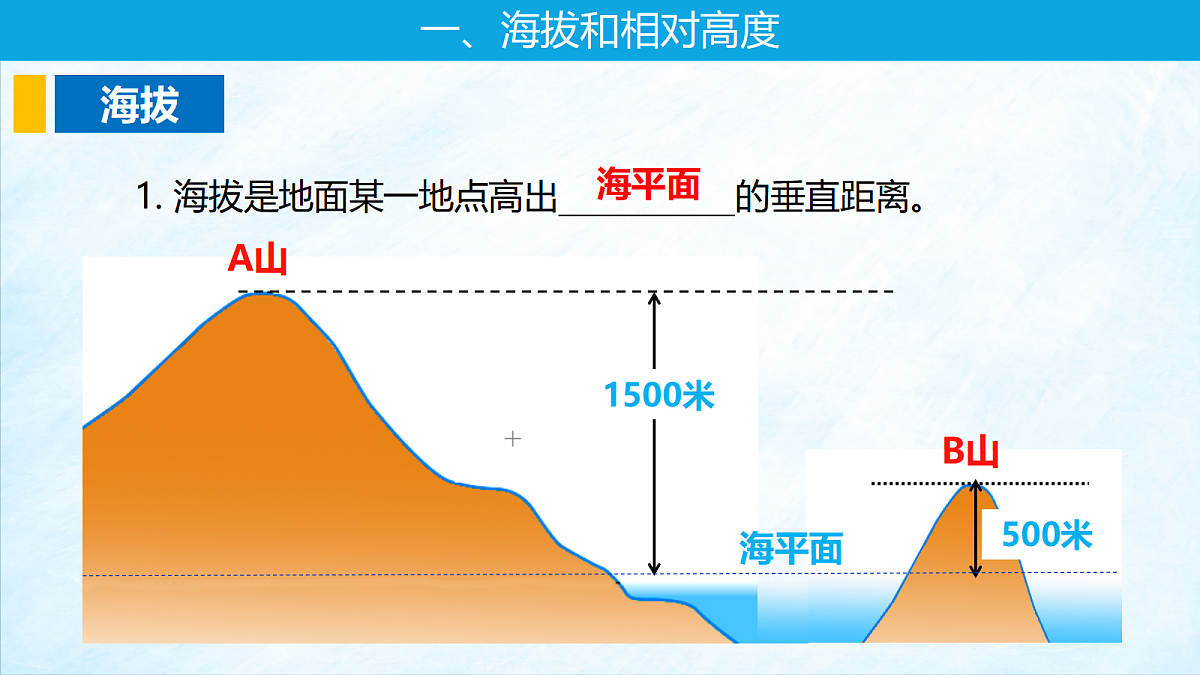

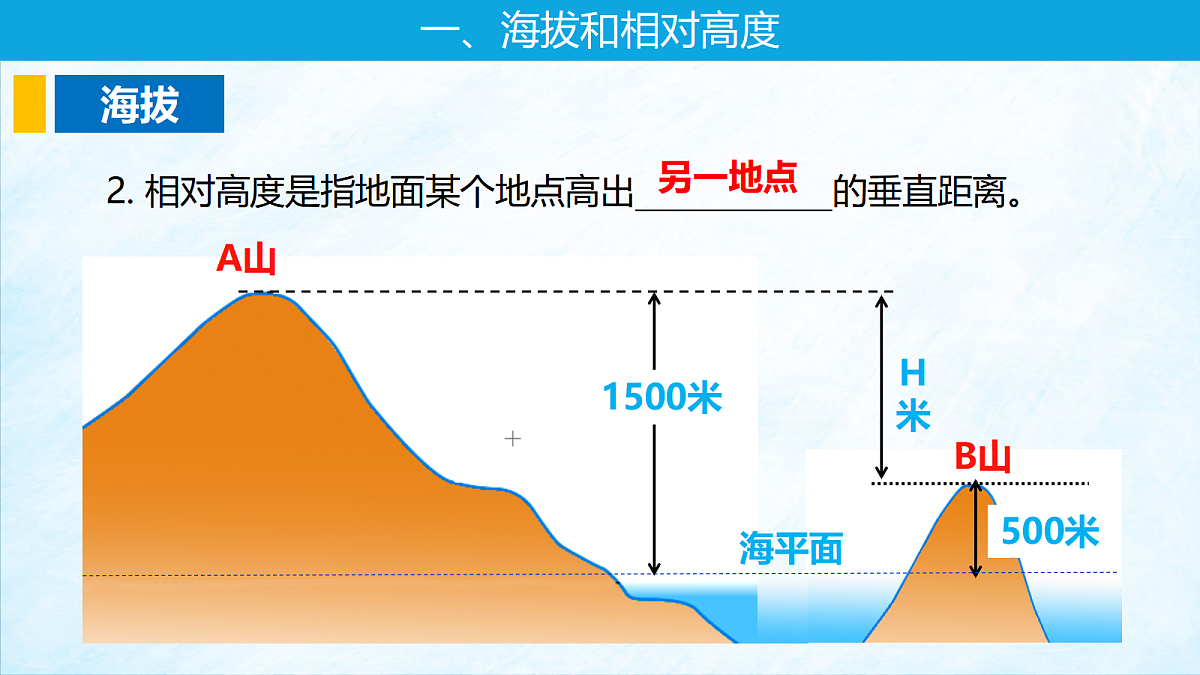

第二节　地形图的判读第三章　地图与地理信息技术初中地理商务星球版（2024）七年级上册情景导入1.运用资料，认识海拔和相对高度的表示方法。(综合思维)2.运用地图和资料，说出等高线地形图、分层设色地形图和地形剖面图表示地形的方法。(综合思维)3.运用地形图，能够在地形图上判别和描述地形的基本特征，提高学生使用地理工具分析地理事物的能力。(地理实践力) 海拔和相对高度 等高线地形图 0102Contents目录03分层设色地形图 海拔和相对高度 知识点一一、海拔和相对高度在世界最高峰珠穆朗玛峰的山脚下一位藏族老人对他的孙子说：“这是我见到的最高的山峰，它至少有4000米。”孙子说，“不对，爷爷说的不对，书上说珠穆朗玛峰的高度是8848.86米。”一、海拔和相对高度B山海平面500米A山1500米1. 海拔是地面某一地点高出 的垂直距离。海平面一、海拔和相对高度B山海平面500米A山1500米2. 相对高度是指地面某个地点高出 的垂直距离。另一地点H 米一、海拔和相对高度3.由图可知：A山的海拔是 米，B山的海拔是 米，它们之间的相对高度是 米。15001000500B山海平面500米A山1500米一、海拔和相对高度吐鲁番盆地最低点——艾丁湖海拔为8 848.86米海拔为-154.31米珠穆朗玛峰与吐鲁番盆地最低点的相对高度是___________米。9 003.17珠穆朗玛峰等高线地形图知识点二二、等高线地形图地形是地表各种高低起伏形态的总称陆地表面主要有高原、山地、平原、丘陵和盆地五种基本地形类型二、等高线地形图山地：海拔在500米以上，相对高度大于200米的隆起地形高原：海拔在500米以上，面积较大，顶面相对平坦，一侧或数侧为陡坡的高地盆地：四周被山岭、高原环绕，中间海拔相对较低的盆状地形丘陵：海拔在500米以下，相对高度在200米以下，山坡平缓、山顶浑圆、地势起伏不大、连绵不断的低矮隆起高地。平原：地形起伏平缓的开阔陆地，海拔较低，一般在200米以下。二、等高线地形图在地图上，将海拔相同的各点连接成平滑的线。等高线：等高线地形图：用等高线表示地形的地图。二、等高线地形图等高线示意等高距：等高线地形图中相邻两条等高线的高差称为等高距。二、等高线地形图5050（1）同一等高线上，各点海拔相等，单位是米；（4）同一幅等高线地形图上，等高距相同。（2）等高线是封闭的曲线；（3）除陡崖外，等高线不相交；二、等高线地形图在同一等高线地形图上，等高线密集，坡度陡；等高线稀疏，坡度缓。坡度陡坡度缓二、等高线地形图陡崖山谷山脊鞍部山峰山峰①②③③④⑤二、等高线地形图二、等高线地形图一般形成分水岭思考：山脊两侧能不能相互看见？二、等高线地形图有可能形成河流二、等高线地形图1.判断下图等高线(单位：米)所示的地形部位分别是什么？有可能形成河流的是哪个？流向是怎样的？答案　左图等高线的弯曲部分向低处凸出，为山脊；右图等高线的弯曲部分向高处凸出，为山谷。山谷可能形成河流。河流由山谷较高处流向较低处。二、等高线地形图露营一般选择鞍部二、等高线地形图山谷处的陡崖有水可能形成瀑布二、等高线地形图山谷处的陡崖有水可能形成瀑布二、等高线地形图山峰高低鞍部山峰陡崖重叠山谷高山脊低⑤二、等高线地形图悠闲赏景小河溯源惊险刺激选择登山主题，确定登山路线，说出经过的主要地形部位名称及选择理由。主题登山路线二、等高线地形图2.小明和班上的同学去爬山春游。下图示意该区域等高线分布，请你帮他们分析一下，哪条路线更省力？并说明理由。答案　B路线。爬山春游选择坡度较缓的山坡更为省力，缓坡处的等高线较稀疏。比较A、B两条路线的等高线可以发现B路线等高线较稀疏，因此应该选择B路线。二、等高线地形图3.公路局的设计师们计划在下图中E、F之间修建公路，应选择哪条路线方案，理由是什么？答案　方案②。理由：在山地修建公路的时候应该选择跨越等高线数量较少的路线，这样的路线坡度较和缓，易于施工，可减少工程量。4.读“某区域等高线地形图”，估算山顶B的海拔和A、B两山峰的相对高度。(1)估算山顶B的海拔。图中等高距为 米，山顶B的海拔大于与其相邻的 米等高线，小于与其相邻的等高线海拔加等高距，因此山顶B的海拔为 米。50300300～350二、等高线地形图4.读“某区域等高线地形图”，估算山顶B的海拔和A、B两山峰的相对高度。(2)估算A、B两山峰的相对高度。A山峰的海拔为 米，B山峰的海拔大于 米、小于 米，A、B两山峰的相对高度h为( － )米＜h＜( － )米，即 米＜h＜ 米。3753003503753503753002575二、等高线地形图分层设色地形图知识点三如何判断图中的地形？三、分层设色地形图三、分层设色地形图在绘有等高线和等深线的地图上，按照不同的高度和深度，着上深浅不同的褐色、黄色、绿色、蓝色等颜色，表示地面和海底起伏的形态，这种地图叫分层设色地形图。三、分层设色地形图分层设色地形图的立体感强，它既能表示海拔，又能表示相对高度，所以它既能表示地势，又能在一定程度上表示各种地形类型。分层设色地形图上各种颜色表示的高度范围，可以查看图上所附的等高线分层设色表。三、分层设色地形图陆高海深表颜色越蓝海洋越深三、分层设色地形图分层设色地形图通用的颜色：一般绿色表示平原；黄色、褐色表示高原和山地；浅紫色、白色表示雪山、冰川；蓝色表示海洋，颜色浅蓝至深蓝，表示海水由浅至深的变化。三、分层设色地形图1.地形剖面图是以等高线地形图为基础转绘而成的。它是按一定比例沿着地表某一方向所做的垂直断面图。 2.地形剖面图可以更直观地表示地面起伏和坡度陡缓状况。三、分层设色地形图绘图步骤：1. 确定剖面线2. 建立剖面图坐标系3. 从等高线图上的剖面线与每条等高线相交的各点，分别向下引垂线，将各点转绘到相应的高度位置上。4. 将这些点连成平滑的曲线。课堂小结特点、原则、表示方法高原、山地、平原、丘陵、盆地等高线、等高距、等高线地形图地形剖面图山峰、山脊、山谷、鞍部、陡崖1.读图，下列说法正确的是A.①地海拔为300米B.②地适合登高望远C.①②两地相对高度为200米D.②地海拔为200米2.(2024·安徽淮北期中)下列对图中地形的名称及判读依据的描述，正确的一项是A.A处海拔较高，边缘陡峻，地面起伏小，应为山地B.B处海拔较高，顶部较陡，沟谷较深，应为高原C.D处海拔较低，大致在500米以下，应为丘陵D.E处海拔较低，地形平坦，海拔在200米以上，应为平原(2025·四川乐山期末)读“某地等高线地形图”，完成3～5题。3.在N、M、P、Q四点中，位于陡崖附近的是A.N B.M C.P D.Q4.利用等高线的疏密程度可判断坡度的陡缓。图示河流中，水流速度最快的河段是A.① B.② C.③ D.④5.判断M点的海拔可能是A.100米 B.150米C.200米 D.250米6.在分层设色地形图上，蓝色一般表示A.高原 B.海洋 C.盆地 D.平原
