2026年中考物理重点难点一遍过第16章 电压 电阻 课件

这是一份2026年中考物理重点难点一遍过第16章 电压 电阻 课件，共46页。

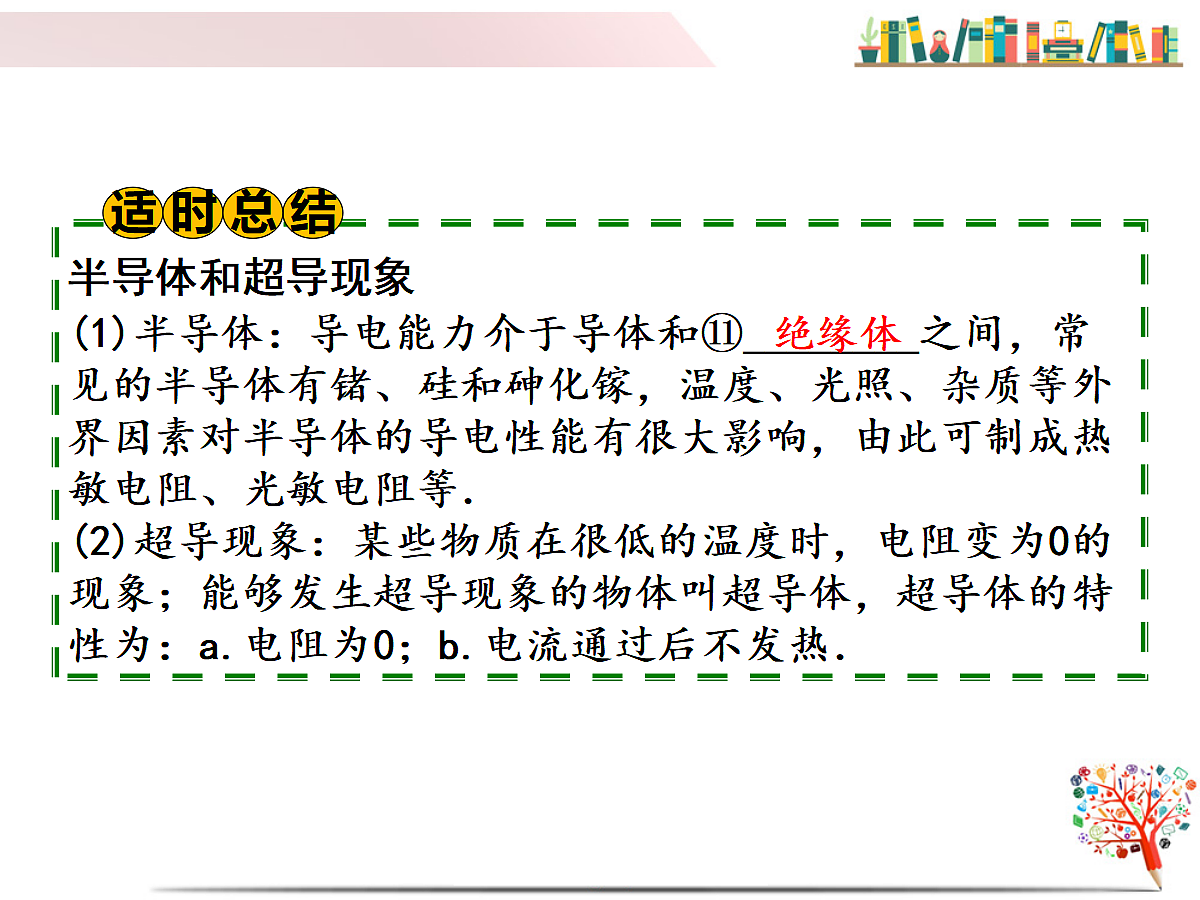

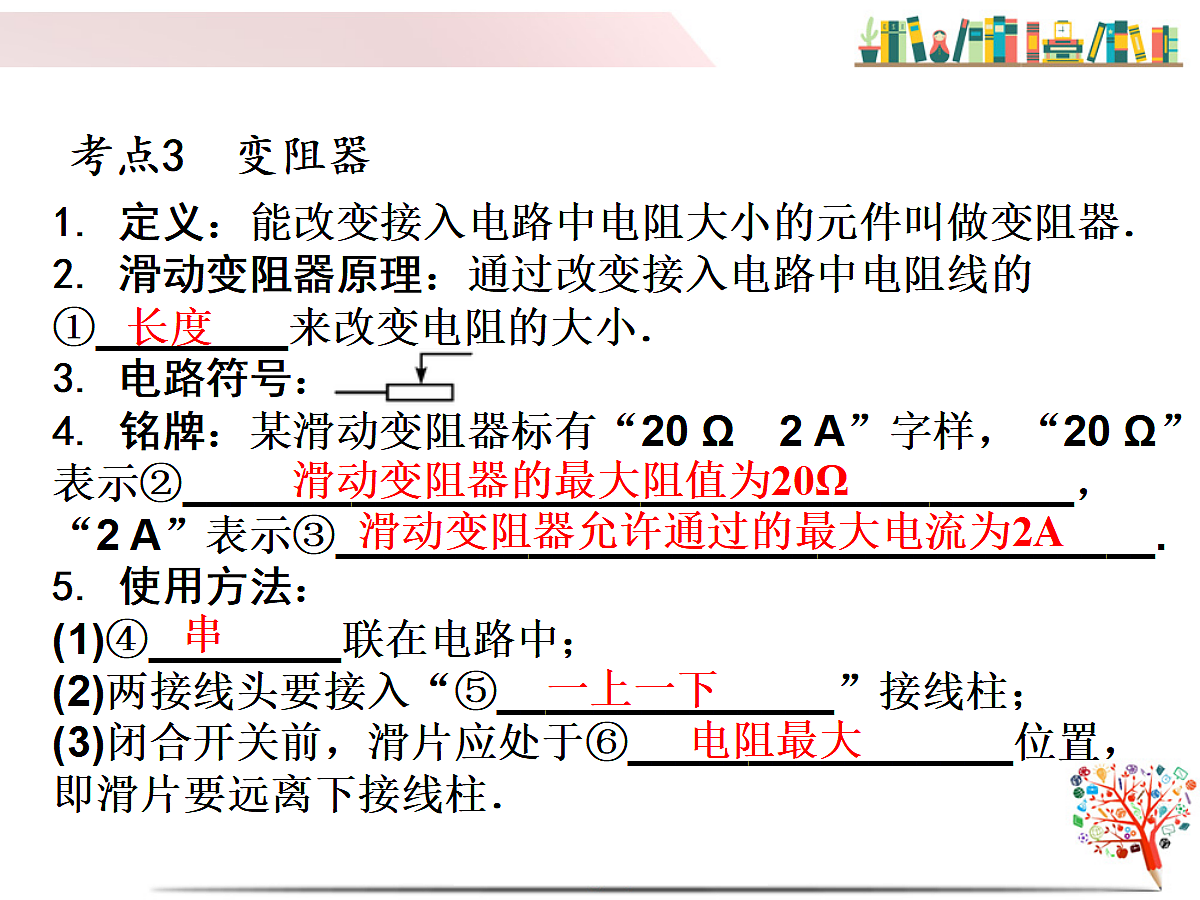

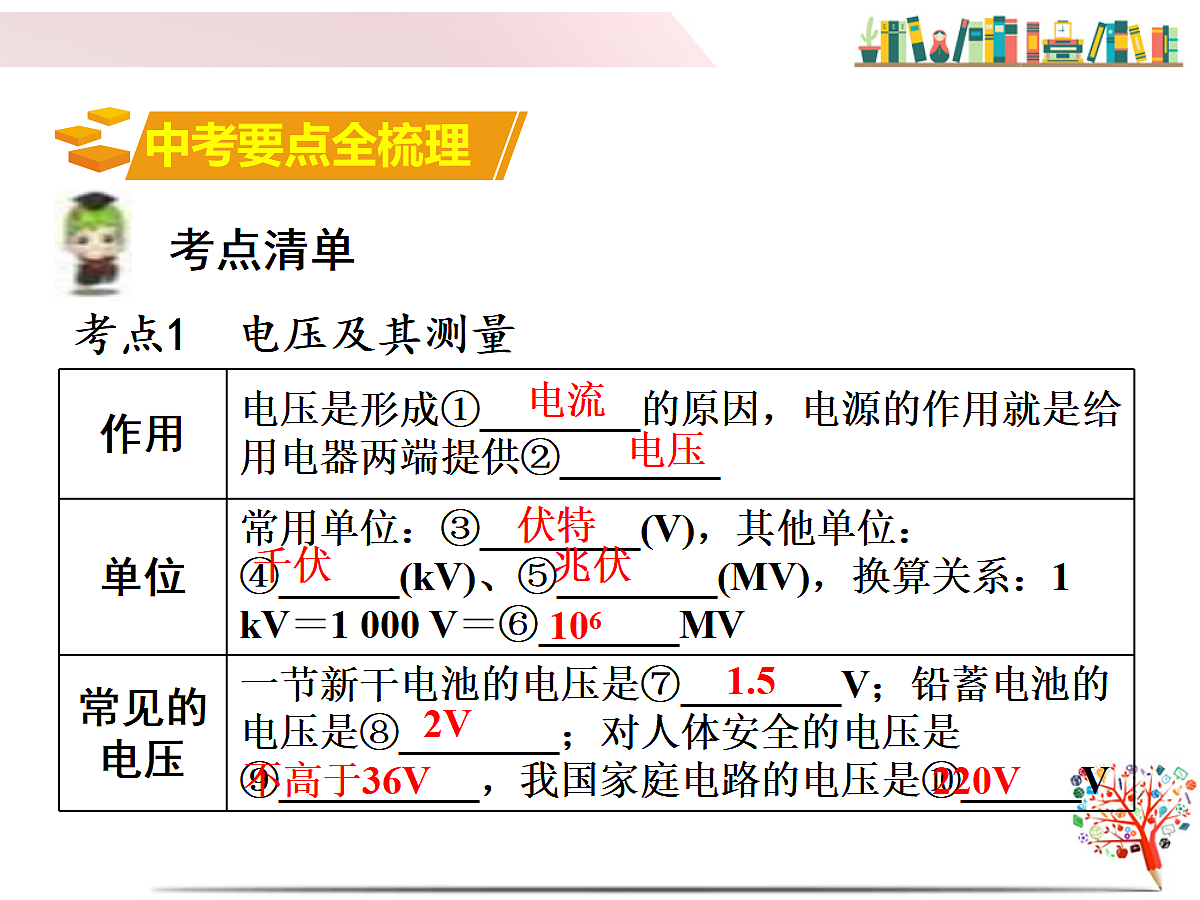

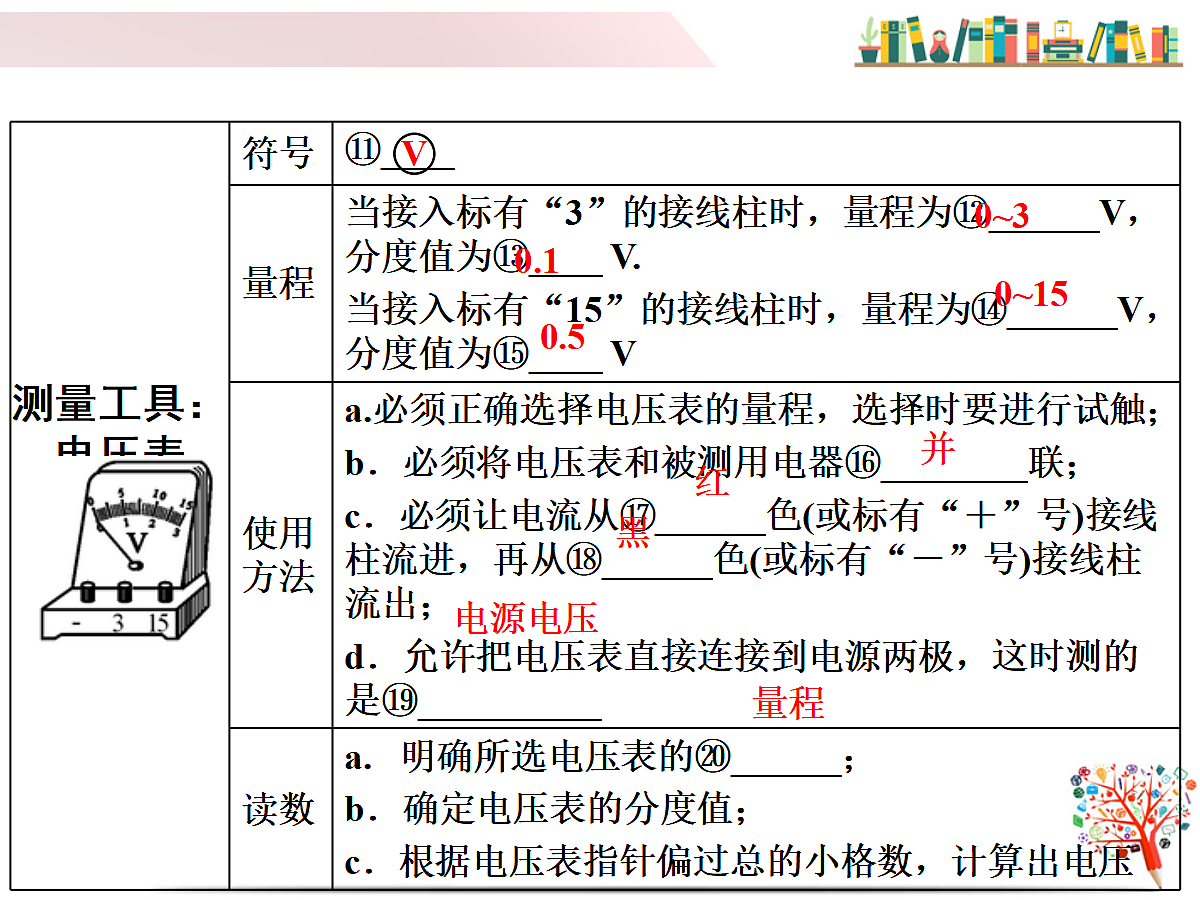

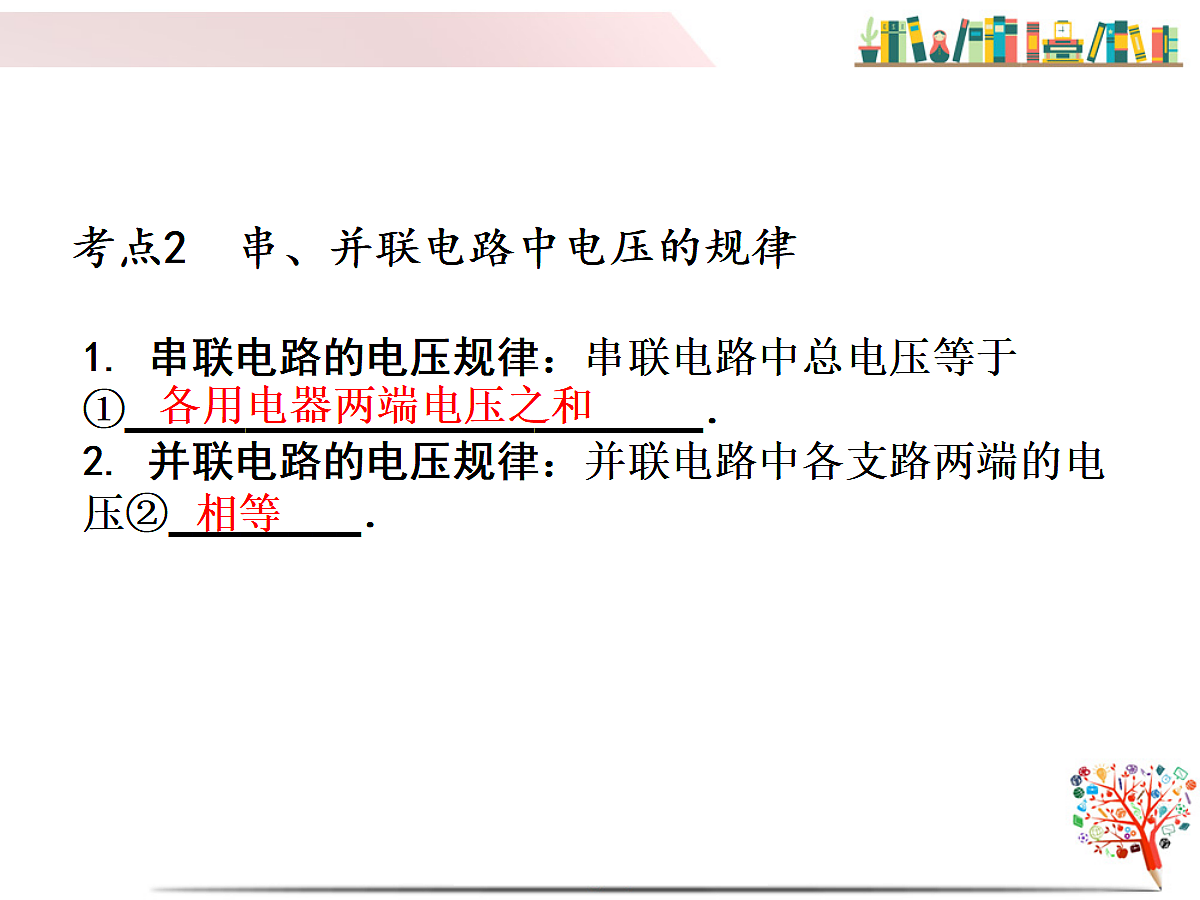

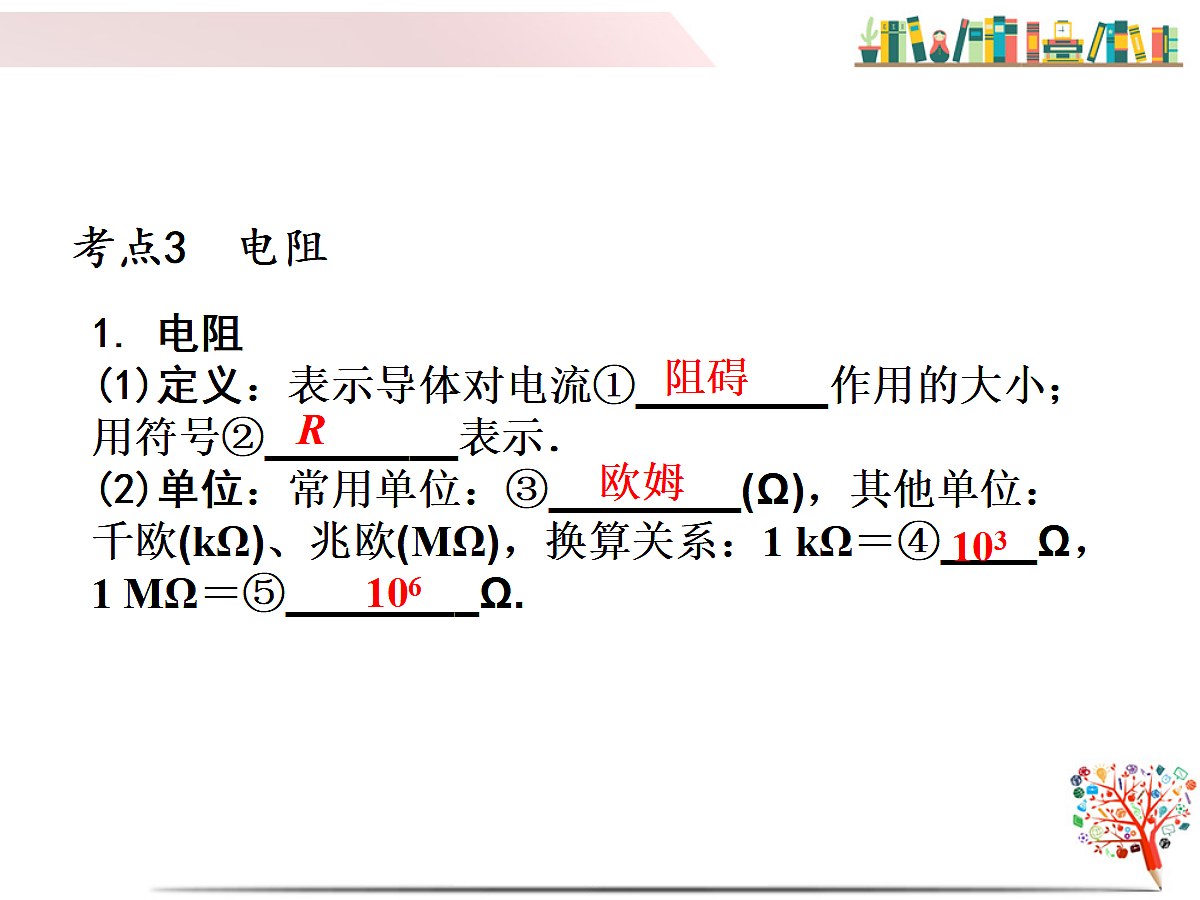

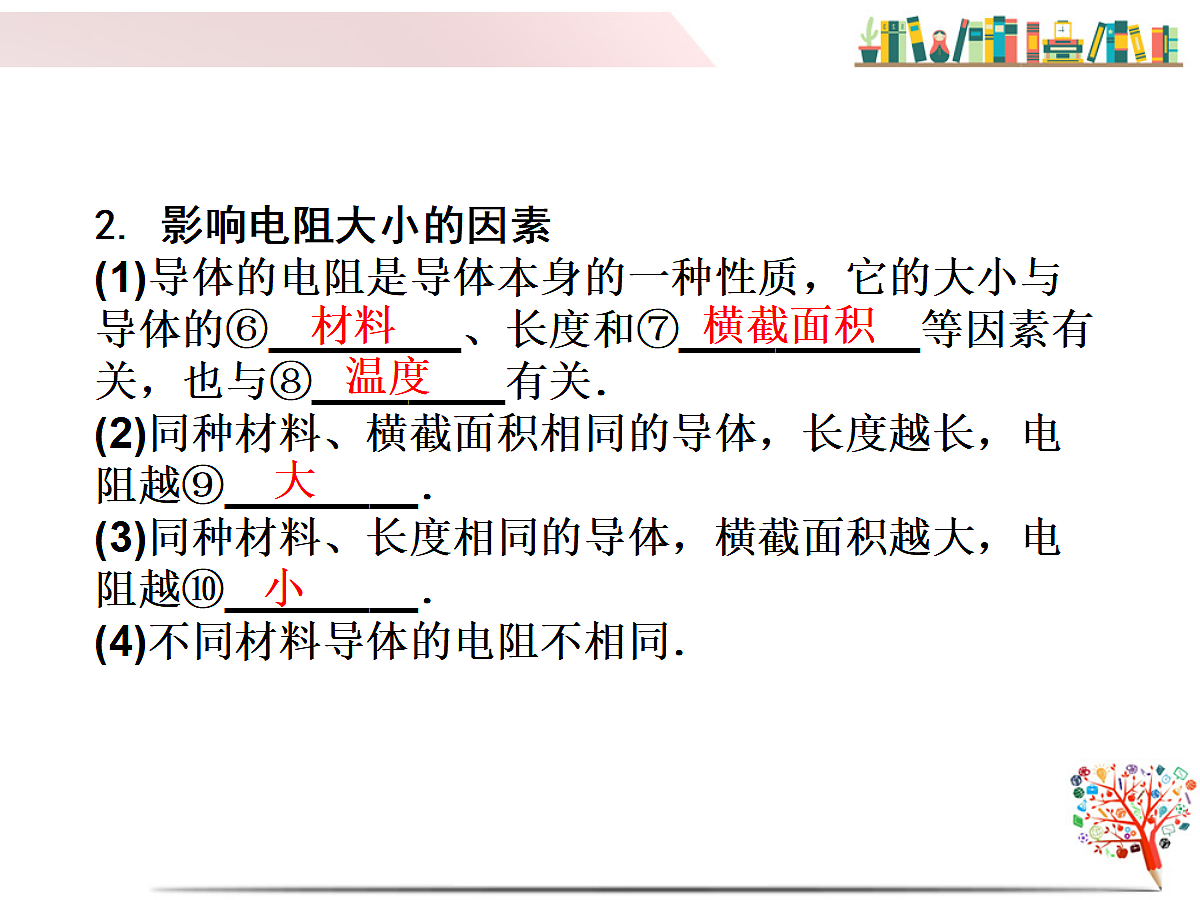

第一部分 教材知识梳理第16章 电压 电阻考点清单考点1 电压及其测量电流电压伏特千伏兆伏1061.52V不高于36V220VV0~30.10~150.5并红黑电源电压量程考点2 串、并联电路中电压的规律1. 串联电路的电压规律：串联电路中总电压等于①________________________．2. 并联电路的电压规律：并联电路中各支路两端的电压②________．各用电器两端电压之和相等考点3 电阻1. 电阻(1)定义：表示导体对电流①________作用的大小；用符号②________表示．(2)单位：常用单位：③________(Ω)，其他单位：千欧(kΩ)、兆欧(MΩ)，换算关系：1 kΩ＝④____Ω，1 MΩ＝⑤________Ω.R欧姆阻碍1061032. 影响电阻大小的因素(1)导体的电阻是导体本身的一种性质，它的大小与导体的⑥________、长度和⑦__________等因素有关，也与⑧________有关．(2)同种材料、横截面积相同的导体，长度越长，电阻越⑨________．(3)同种材料、长度相同的导体，横截面积越大，电阻越⑩________．(4)不同材料导体的电阻不相同．材料横截面积温度大小半导体和超导现象(1)半导体：导电能力介于导体和⑪________之间，常见的半导体有锗、硅和砷化镓，温度、光照、杂质等外界因素对半导体的导电性能有很大影响，由此可制成热敏电阻、光敏电阻等．(2)超导现象：某些物质在很低的温度时，电阻变为0的现象；能够发生超导现象的物体叫超导体，超导体的特性为：a.电阻为0；b.电流通过后不发热．绝缘体考点3 变阻器1. 定义：能改变接入电路中电阻大小的元件叫做变阻器．2. 滑动变阻器原理：通过改变接入电路中电阻线的①________来改变电阻的大小．3. 电路符号：4. 铭牌：某滑动变阻器标有“20 Ω　2 A”字样，“20 Ω”表示②_____________________________________，“2 A”表示③__________________________________.5. 使用方法：(1)④________联在电路中；(2)两接线头要接入“⑤______________”接线柱；(3)闭合开关前，滑片应处于⑥________________位置，即滑片要远离下接线柱．长度滑动变阻器的最大阻值为20Ω滑动变阻器允许通过的最大电流为2A串一上一下电阻最大命题点1 电压表的使用和读数(含实验)4. (2025怀化30题4分)小明用图甲所示实物图来测量小灯泡两端电压，请回答下列问题：(1)在连接电路过程中，开关应处于________状态．(2)在闭合开关前，小明应将滑动变阻器的滑片置于________端(选填“A”或“B”)，并采用________的方法来确定电压表的量程．断开B试触(3)如乙图所示，电压表的读数为________V.2.0命题点3 串、并联电路中电压的规律1. (2025郴州15题3分)如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是(　　)A. L1两端电压为2 VB. L1两端电压为4 VC. L2两端电压为4 VD. L1和L2两端电压之和为6 V【解析】在题图所示的电路中，两灯泡串联，电压表测的是灯泡L2两端的电压．根据串联电路的电压特点可知，灯泡L1两端的电压为U1＝6 V－4 V＝2 V，A不符合题意，B符合题意；灯泡L2两端的电压为U1＝4 V，L1和L2两端电压之和为6 V，C、D不符合题意．故选B.B3. (2025常德23题4分)小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针完全一样，如图乙所示，则L1两端的电压为________V，L2两端的电压为________V.82【解析】分析电路图可知，灯泡L1、L2串联，电压表测量串联电路两端电压，电压表测量L2两端电压；现在两电压表指针所指位置相同，根据串联电路两端电压等于各部分电压之和可知，选的是大量程，选的是小量程，即的量程为0～15 V，分度值为0.5 V，示数为10 V；的量程为0～3 V，分度值为0.1 V，示数为2 V；根据串联电路的电压特点，灯L1两端电压：U1＝U－U2＝10 V－2 V＝8 V.命题点4 影响导体电阻大小的因素(含实验)2. (2025益阳 9题3分)下列有关电阻的说法中正确的是(　　)A. 导体的电阻越大，表明导体的导电能力越强B. 导体的电阻与导体两端的电压成正比C. 导体中的电流为零时电阻也为零D. 导体的电阻是本身的一种性质，与导体的材料、长度和横截面积有关【解析】导体的电阻越大，对电流的阻碍作用越大，表明导体的导电能力越差， A错误；导体的电阻与导体两端的电压是没有关系的，B错误；导体的电阻与导体中的电流是没有关系的，C错误．故选D.D3. (2025株洲9题2分)一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻(　　)A. 大于RB. 等于RC. 小于RD. 因条件不足，无法判断其变化【解析】导线的电阻为R，剪去一半，剩余一半导线的长度为0.5 m，则电阻为0.5R；再拉长到1 m后，横截面积变为原来的一半，长度变为原来的2倍，所以电阻为0.5R×4＝2R，所以它的电阻大于R.A4. (2025湘潭28题8分)如图甲是研究导电液体的电阻与横截面积关系的实验装置，有机玻璃容器(该容器是绝缘体)内壁的两端安装了铜片M、N，容器内注入了适量的导电液体．电源电压保持12 V不变．(1)请将图甲中电流表(量程0.6 A)连入电路．闭合开关前，滑片P应置于滑动变阻器的________(选填“最左端”“最右端”或“正中间”)．最左端第（1）问答图第4题图甲(2)测出导电液体的横截面积S，闭合开关，调节滑动变阻器，记录电表示数，算出电阻R.断开开关，继续向容器注入导电液体，改变导电液体的横截面积，重复上述实验，得到下表实验数据．图乙是某次电表的示数，则导电液体的电阻为________Ω.第4题图乙20【解析】(2)由题图可知，电流表测通过导电液体的电流，所选的量程为0～0.6 A，故其示数为0.2 A；电压表测导电液体两端的电压，所选的量程为0～15 V，故其示数为4 V；所以导电液体的电阻 .(3)分析表中数据可知，导电液体的横截面积越大，电阻越______；若导电液体横截面积变为前一次的2倍，则其电阻大小变为前一次的________．小(4)李明改用一段可拉伸的乳胶管(是绝缘体)来研究，将乳胶管灌满导电液体，两端用金属塞堵住管口．若均匀拉伸乳胶管，使其横截面积变为原来的一半，则此时导电液体的电阻________(选填“等于”或“不等于”)原来的2倍，这是由于李明在实验时没有控制导电液体的________不变．不等于长度命题点5 电路故障分析1. (2025衡阳11题2分)如图所示的电路中，闭合开关S，灯L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压．关于故障的判断正确的是(　　)A. 灯L短路 B. 灯L断路C. 滑动变阻器R短路 D. 滑动变阻器R断路B【解析】本题中灯L发光说明电路本来是通的；突然熄灭，电流表无示数，说明电路断路；电压表有示数且示数接近电源电压又说明断路在灯L处，而其他元件无问题．故选B.2. (2025常德8题3分)在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表无示数，则下列说法中正确的是(　　)A. 灯L1与L2串联，L1的灯丝断了B. 灯L1与L2串联，L1被短路了C. 灯L1与L2并联，L1的灯丝断了D. 灯L1与L2并联，L1被短路了【解析】这是一个串联电路，若L1的灯丝断了，则电压表与电路串联，L2不亮且电压表有示数为电源电压，故A错；L1被短路，L1被看作导线，电压表无示数，故B对；如图，这是一个串联电路，故C、D错．B类型1 串、并联电路电压的规律例1　如图所示，若电源电压为110 V，下列说法正确的是(　　)A. 闭合开关S，若L1断路，则 L2也不会亮B. 闭合开关S，若L1更亮，则 L1两端电压比L2大C. L1和L2两端电压始终相等D. 在开关闭合情况下，可直 接更换L1的灯泡C【解析】根据电路图可知，两灯泡并联；因为并联电路中各支路用电器互不影响，因此若L1断路，则L2正常发光，故A错误；并联电路两端电压相等，因此L1和L2两端电压始终相等，故B错误，C正确；更换L1的灯泡时，需将开关断开，故D错误．练习1　在如图所示的电路中，当开关S闭合后，电压表示数为6 V；当开关S断开时，电压表示数为4 V，则此时灯L1两端的电压为__________，L2两端的电压为________．4V2V【解析】当开关闭合时，灯泡L2发生短路，即此时电压表测的是L1两端的电压，同时也是电源电压，此时电压表的示数是6 V，即电源电压是6 V；当开关断开时，两灯泡串联，且电压表测的是L1两端的电压，此时电压表示数为4 V，故L1两端的电压是4 V，据串联电路中总电压是各用电器两端电压之和的规律可知，此时L2两端的电压应是U2＝6 V－4 V＝2 V.类型2 电路故障分析例2　(2025云南)小明利用如图所示的电路测Rx的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器的滑片，电流表指针均几乎无偏转，电压表示数接近电源电压，出现这种情况的原因是(　　)A. Rx短路　　　　　 B. Rx断路C. 电流表断路 D. 滑动变阻器断路B电路故障分析电路图分析：题图电路是电阻Rx与滑动变阻器组成的串联电路，其中电压表测量Rx两端电压，电流表测量串联电路的电流．【解析】调节滑动变阻器滑片，电流表指针均几乎无偏转，说明电路存在断路，而电压表示数接近电源电压，说明电压表两个接线柱到电源两极间的电路是连通的，则故障原因只能是电阻Rx断路．练习2　在如图所示的电路中，电源电压保持不变．闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能是____________________；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是______________．R1断路或R1短路R1短路【解析】如果 表和 表有示数，电流表无示数，说明电路中的电阻很大，电流很小，接近于0，即R1断路；如果 表和 表有示数，则R2短路， 表测量的是电源电压，有示数，故不合题意；如果 表和 表有示数， 表无示数，则R1短路；电压表测量的是电源电压不变，当滑片移动时，滑动变阻器接入电路中的阻值改变，电路中的电流改变，电压表的示数发生改变，而题目中“只观察到一个电表的示数发生了改变”，只能是 的示数不变，即R1短路．VV1AV1VVAV1V常见电路故障现象及原因分析电路故障有短路和断路两种类型：①电路中出现短路时，电路中有电流通过(电流表有示数)，被短路两点之间没有电压(电压表没有示数)；②电路中出现断路时，断路部分没有电流通过(电流表无示数)，断路两点之间有电压．“症状”诊断：(1)用电器不工作：①串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了；②并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路：(2)电压表示数为零：①电压表的两接线柱到电源两极之间的电路断路；②电压表两接线柱之间被短路；(3)电流表示数为零：①电流表所在的电路发生断路；②电流表所在电路电阻非常大；(4)电流表被烧坏：①电流表直接与电源相连构成回路；②电流表量程选用不当．1. 画电路图或连接实物图(连接时开关要①________，滑动变阻器滑到②____________)2. 电压表的使用和读数3. 电压表异常原因判断(如果电压表反向偏转，说明③________________；如果正向偏转幅度过小，说明④_____________；如果正向偏转幅度过大，到达右边没有刻度处，说明⑤_____________)4. 电路故障分析实验一 探究串、并联电路中各处电压的关系断开阻值最大处正负接线柱接反了量程选择过大量程选择过小5. 换用不同的灯泡多次测量的目的(保证得出的结论具有普遍性)6. 实验结论总结实验结论：串联电路中电源两端电压等于各用电器两端电压之和；并联电路中各支路电压相等．例1　小希用如图所示电路来探究串联电路的电压特点．(1)在拆接电路时，开关必须________．断开(2)实验中最好选择规格________(选择“相同”或“不相同”)的小灯泡．不同(3)用电压表分别测出A与B、B与C、A与C间的电压为UAB、UBC、UAC，经过多次实验，得到的数据记录在图表中，分析实验数据，你可得到串联电路的电压特点是________________(用公式表示)．UAC＝UAB＋UBC(4)小希进行多次实验的主要目的是____(填序号)①寻找普遍规律　　　　　②减小实验误差①(5)小希某次测量时电压表示数如图甲所示，为了使实验结果更准确，接下来她应该___________________________________________________________________．(6)小希将电压表接在A、B两点，闭合开关，发现两灯都不亮，电压表有示数，则电路故障可能是小灯泡____________．断开开关，把电压表改接小量程重新测量L1断路(7)如图乙所示，小希想继续探索“并联电路中电压有什么关系”，按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3 V，得到并联电路中的电压规律为____________________________．并联电路中各支路电压相等1. 画电路图或连接电路图(开关要断开、滑动变阻器滑片移至阻值最大处)2. 电表的读数3. 转换法的应用(通过比较电流表示数或灯泡的亮度来判断导体电阻的大小)实验二 探究影响导体电阻大小的因素4. 控制变量法的应用(1)探究导体电阻与导体材料的关系(同一温度下，选取①______________均相同的不同材料制成的导体)(2)探究导体电阻与导体长度的关系(同一温度下，选取②_____________________相同、长度不同的导体)(3)探究导体电阻与导体横截面积的关系(同一温度下，选取③__________________相同、横截面积不同(4)探究导体电阻与导体温度的关系(对同一个导体进行加热) 长度和横截面积种材料制成的横截面积同种材料制成的长度5. 电阻的计算( )6. 实验步骤排序7. 多次测量的目的(④_____________________)实验结论：导体电阻的大小取决于导体的材料、长度和横截面积，还与温度有关．使实验结论更具普遍性例2　小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想．猜想一：导体的电阻可能与导体的长度有关．猜想二：导体的电阻可能与导体的横截面积有关．猜想三：导体的电阻可能与导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示：(1)如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小．小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小．小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表．你赞同______(选填“小明”“小红”或“小亮”)的观点．小亮(2)为了验证猜想二，可依次把M、N跟________(选填“A、B、C、D”)的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小．A、C(3)依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟____________的关系，其结论是________________________________________________________________________.导体的长度在导体的材料、横截面积相同时，导体的长度越长，电阻越大(4)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想______(选填“一”“二”或“三”)的实验验证．(5)以上方法在研究物理问题时经常用到，被称为控制变量法．下列4个实验中没有用到此方法的是(　　)A. 探究电流与电压、电阻的关系实验B. 探究影响压力作用效果的因素实验C. 探究平面镜成像的特点实验D. 探究影响摩擦力大小的因素实验三C
