2026年中考物理复习训练辅导系列《探究影响电流热效应的因素17问》

这是一份2026年中考物理复习训练辅导系列《探究影响电流热效应的因素17问》，共2页。

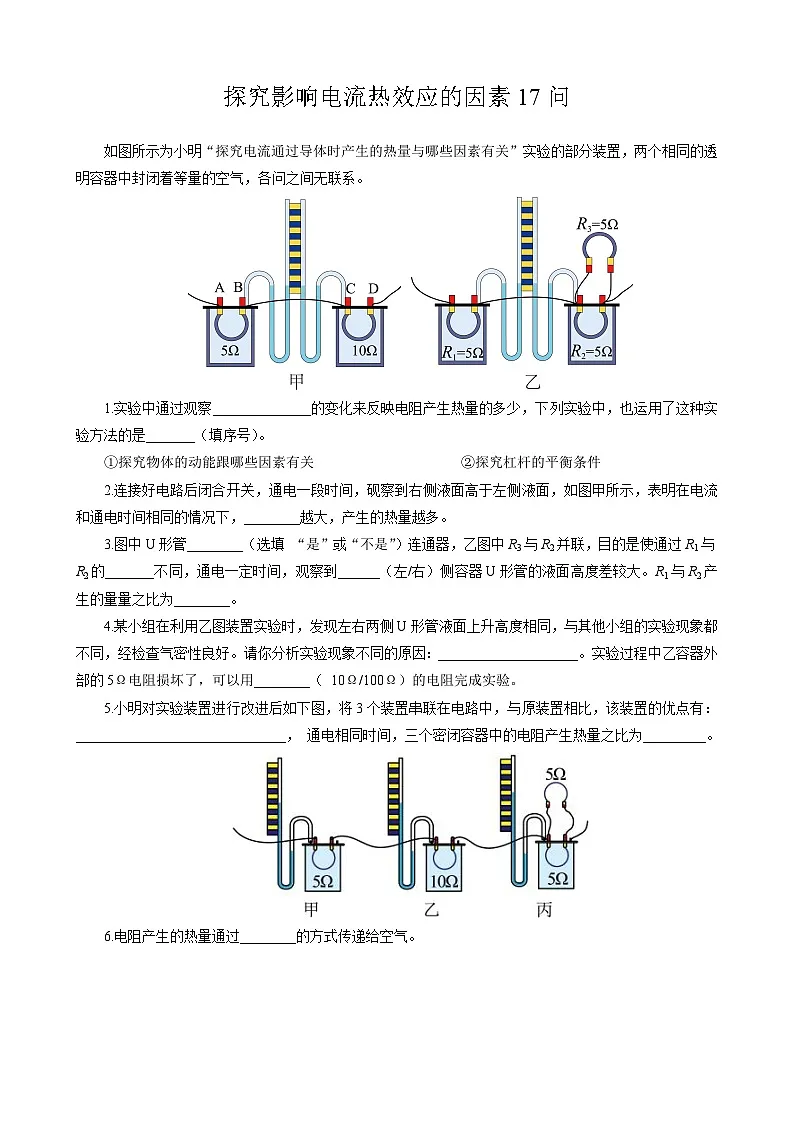

如图所示为小明“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气，各问之间无联系。
1.实验中通过观察______________的变化来反映电阻产生热量的多少，下列实验中，也运用了这种实验方法的是_______（填序号）。
①探究物体的动能跟哪些因素有关 ②探究杠杆的平衡条件
2.连接好电路后闭合开关，通电一段时间，砚察到右侧液面高于左侧液面，如图甲所示，表明在电流和通电时间相同的情况下，________越大，产生的热量越多。
3.图中U形管________（选填 “是”或“不是”）连通器，乙图中R3与R2并联，目的是使通过R1与R2的_______不同，通电一定时间，观察到______（左/右）侧容器U形管的液面高度差较大。R1与R2产生的量量之比为________。
4.某小组在利用乙图装置实验时，发现左右两侧U形管液面上升高度相同，与其他小组的实验现象都不同，经检查气密性良好。请你分析实验现象不同的原因：____________________。实验过程中乙容器外部的5Ω电阻损坏了，可以用________（ 10Ω/100Ω）的电阻完成实验。
5.小明对实验装置进行改进后如下图，将3个装置串联在电路中，与原装置相比，该装置的优点有： ______________________________， 通电相同时间，三个密闭容器中的电阻产生热量之比为_________。
6.电阻产生的热量通过________的方式传递给空气。
7.小明在某次实验中使用装置如下，定值电阻阻值分别为10Ω和20Ω， 闭合开关较长时间后，发现两电阻丝均发热，但火柴头都没有燃烧，在不改变电源电压的情况下，选择下列哪组电阻丝进行实验更可行?
A.20Ω 300Ω B.15Ω 15Ω C.5Ω 25Ω
8.实验中选用空气而不用水做实验，是因为相对于水空气受热更容易________，可以使U形管中液柱上升更快，实验现象更明显。
9.在完成第一次实验后，小明应__________________________（更换不同的电阻再进行实验/重复之前的实验）。
10.小明发现通电一段时间后，其中一个U形管中的液面高度几乎不变，电路中无断路，无短路，发生此现象的原因可能是_____________________________。
11.小明发现电热水壶在正常工作时，其内部的电热丝发热较多，而与电热丝连接的导线却发热较少，原因是_______________________________。
12.小明某次实验使用装置如图，串联的两电阻丝（R1
