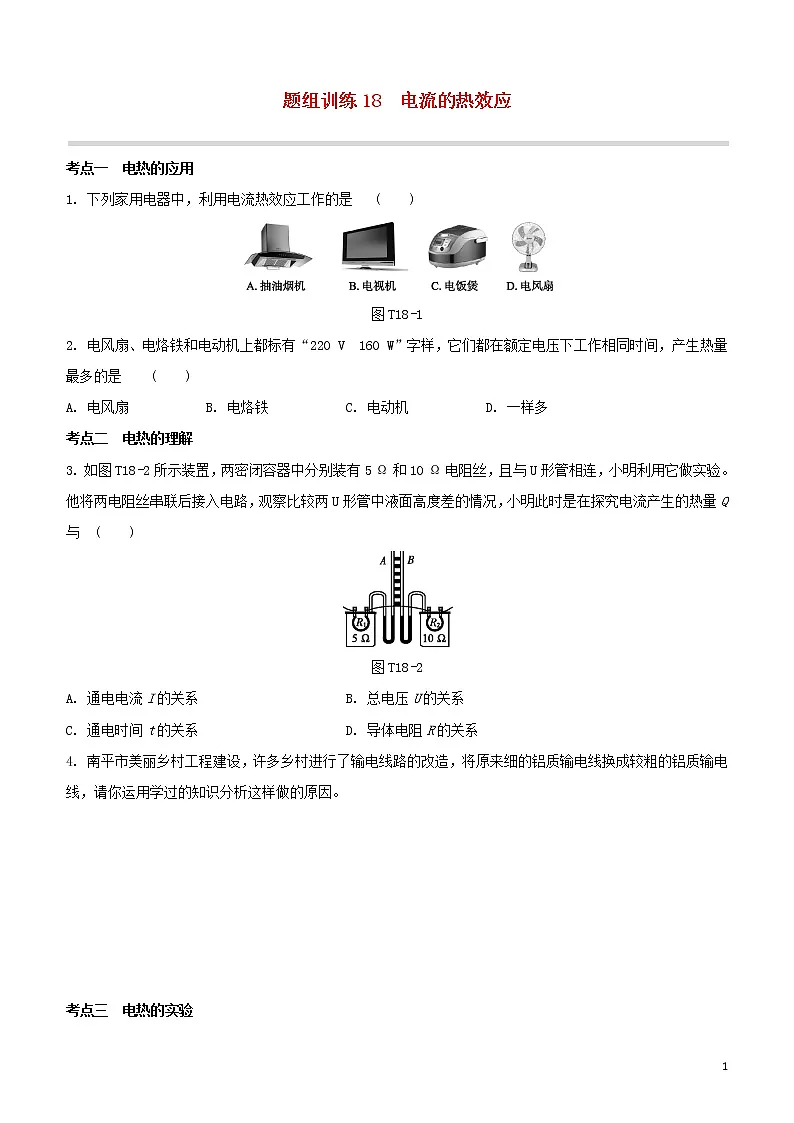

（福建专版）2020中考物理复习方案第04篇题组训练18电流的热效应试题

题组训练18　电流的热效应考点一　电热的应用1.下列家用电器中，利用电流热效应工作的是 (　　)图T18-12.电风扇、电烙铁和电动机上都标有“220 V　160 W”字样，它们都在额定电压下工作相同时间，产生热量最多的是              (　　)A. 电风扇   B. 电烙铁   C. 电动机   D. 一样多考点二　电热的理解3.如图T18-2所示装置，两密闭容器中分别装有5 Ω和10 Ω电阻丝，且与U形管相连，小明利用它做实验。他将两电阻丝串联后接入电路，观察比较两U形管中液面高度差的情况，小明此时是在探究电流产生的热量Q与              (　　)图T18-2A. 通电电流I的关系      B. 总电压U的关系C. 通电时间t的关系      D. 导体电阻R的关系4.南平市美丽乡村工程建设，许多乡村进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析这样做的原因。      考点三　电热的实验5.为了探究影响电热的因素，小伟设计了如图T18-3所示电路，烧瓶中盛有初温均相等的煤油，电阻丝电阻R2>R1。图T18-3(1)实验需用的器材有：初温、　　　　均相同的煤油、电源、开关、滑动变阻器、两段阻值不同的电阻丝R2>R1，除了温度计外，还需要的测量工具是　　　　。 (2)为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为　　          　　                      。实验中煤油吸热的多少是通过　　　　　　　(选填“温度计升高的示数”或“加热时间”)来反映的。 (3)通电一定时间后，乙瓶中的温度计示数升高得快，由此得出的实验结论是　　　                  　　。 (4)若要在上面的电路中继续探究电热与电流的关系，你接下来的操作是　　　　                     　。 考点四　电热的计算6.一台电动机的额定电压是220 V，其线圈电阻是4 Ω，正常工作时，通过的电流为5 A，则电流在1 min内所做的功为　　　　J；若只考虑电动机因发热而损失能量的因素，则该电动机的效率η=　　　　。(最后一空结果保留三位有效数字) 7.如图T18-4所示，电源电压不变，电阻R1的阻值为20 Ω，R2的阻值为30 Ω，闭合开关S，电流表的示数为0.3 A，求：图T18-4(1)电源电压U。(2)通电100 s电流通过电阻R2产生的热量。   【参考答案】1.C　2.B　3.D4.进行输电线路的改造时，将原来细的铝质输电线换成较粗的铝质输电线，即在导体的材料、长度一定时，增大横截面积，可以减小输电线路的电阻，由Q=I2Rt可知,当电流、通电时间一定时，减小导线的电阻可以减小导线上产生的热量，即减小了电能在输送过程中的损耗。5.(1)质量　天平　(2)水的比热容大，温度计示数变化不明显　温度计升高的示数(3)当电流和通电时间都相同时，电阻越大,产生的电热越多(4)移动滑动变阻器滑片，比较通电时间相同时，甲(或乙)烧瓶中温度计的示数变化6.6.6×104　90.9%7.解：由电路图可知，电阻R1与R2并联,电流表测通过电阻R1的电流，(1)因为并联电路中各支路两端的电压相等,所以根据欧姆定律可得，电源电压U=U1=I1R1=0.3A×20Ω=6V。(2)因为R1、R2并联,所以R1、R2两端的电压均等于电源电压U2=U=6V,通过电阻R2的电流I2===0.2A,根据W=Pt=UIt可得,通电100s电阻R2产生的热量Q2=R2t=(0.2A)2×30Ω×100s=120J。
