人教版（2024）九年级全册变阻器教案配套ppt课件

这是一份人教版（2024）九年级全册变阻器教案配套ppt课件，共31页。PPT课件主要包含了学习目标，滑动变阻器，电阻箱，电位器，工作原理，金属杆，结构图，元件符号，判断接入电阻的大小，变阻器等内容，欢迎下载使用。

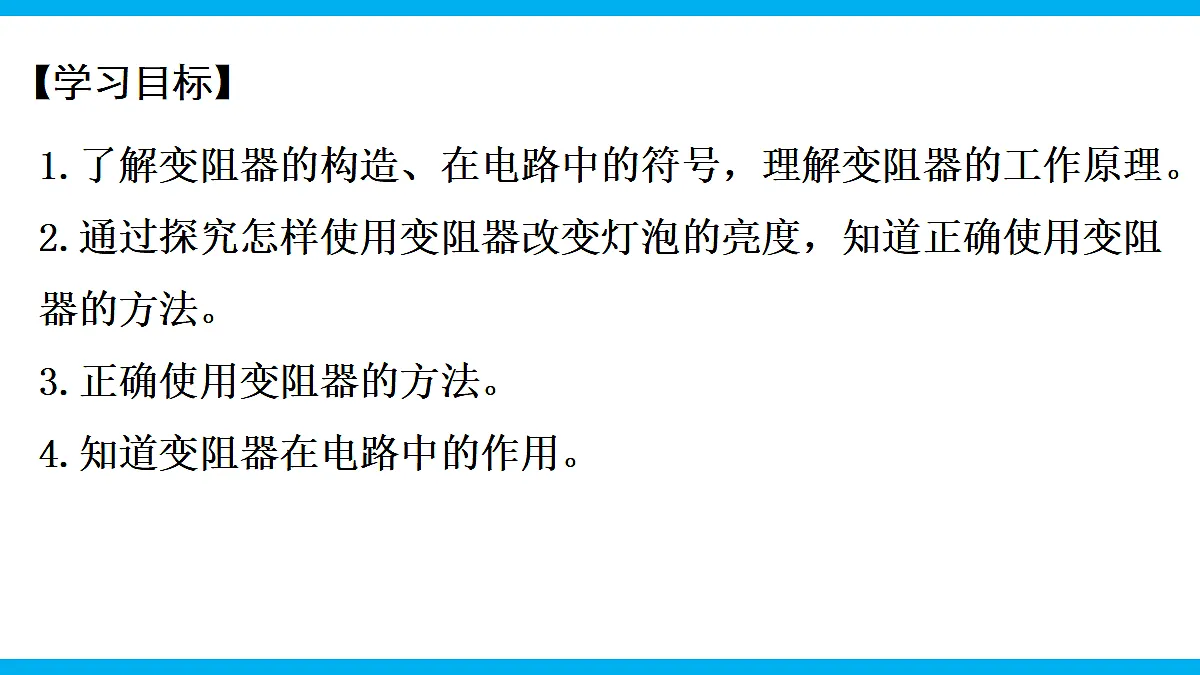

1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。2.通过探究怎样使用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。3.正确使用变阻器的方法。 4.知道变阻器在电路中的作用。

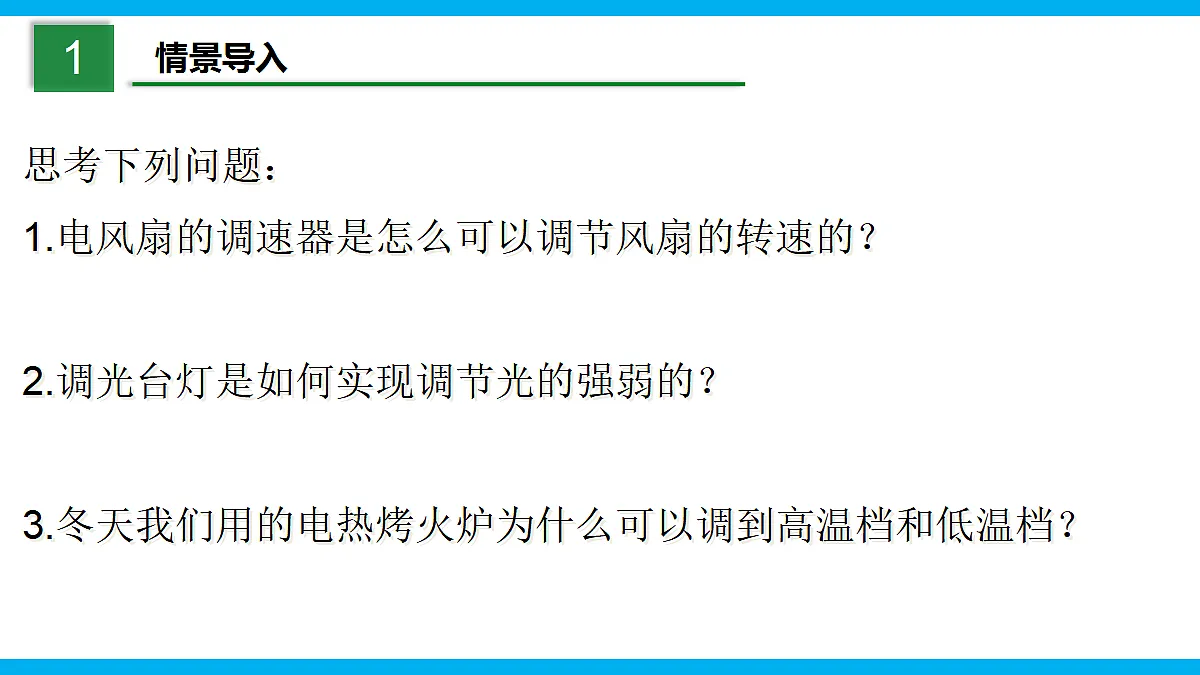

思考下列问题：1.电风扇的调速器是怎么可以调节风扇的转速的？2.调光台灯是如何实现调节光的强弱的？3.冬天我们用的电热烤火炉为什么可以调到高温档和低温档？

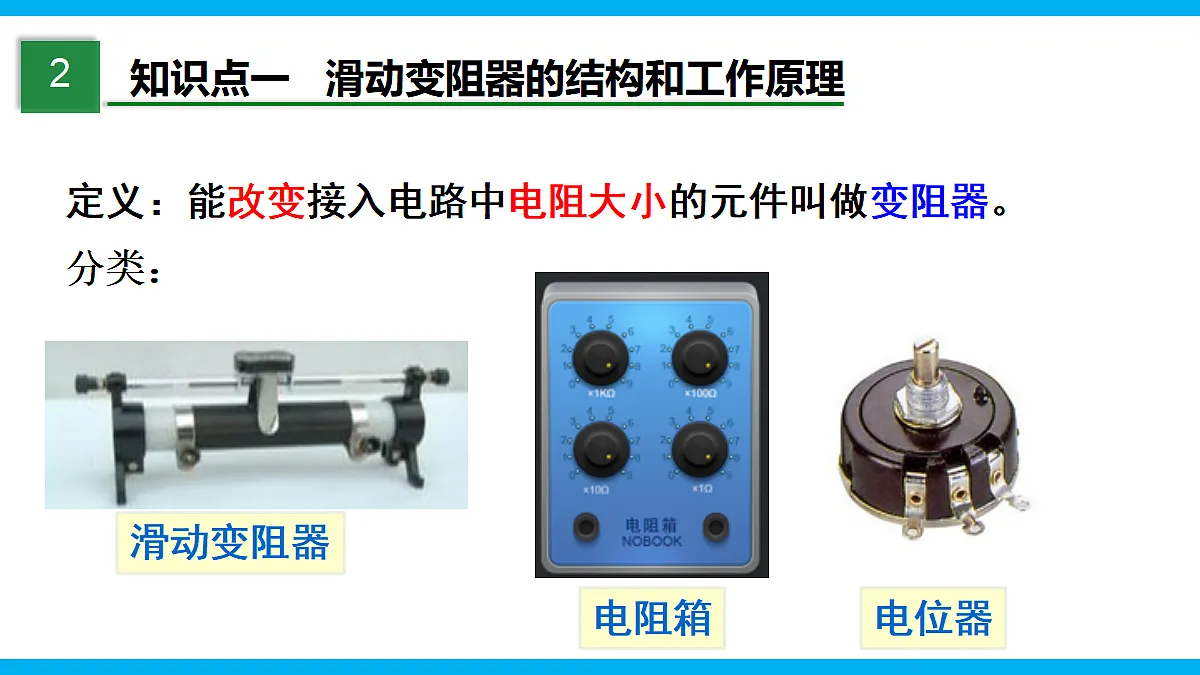

定义：能改变接入电路中电阻大小的元件叫做变阻器。分类：

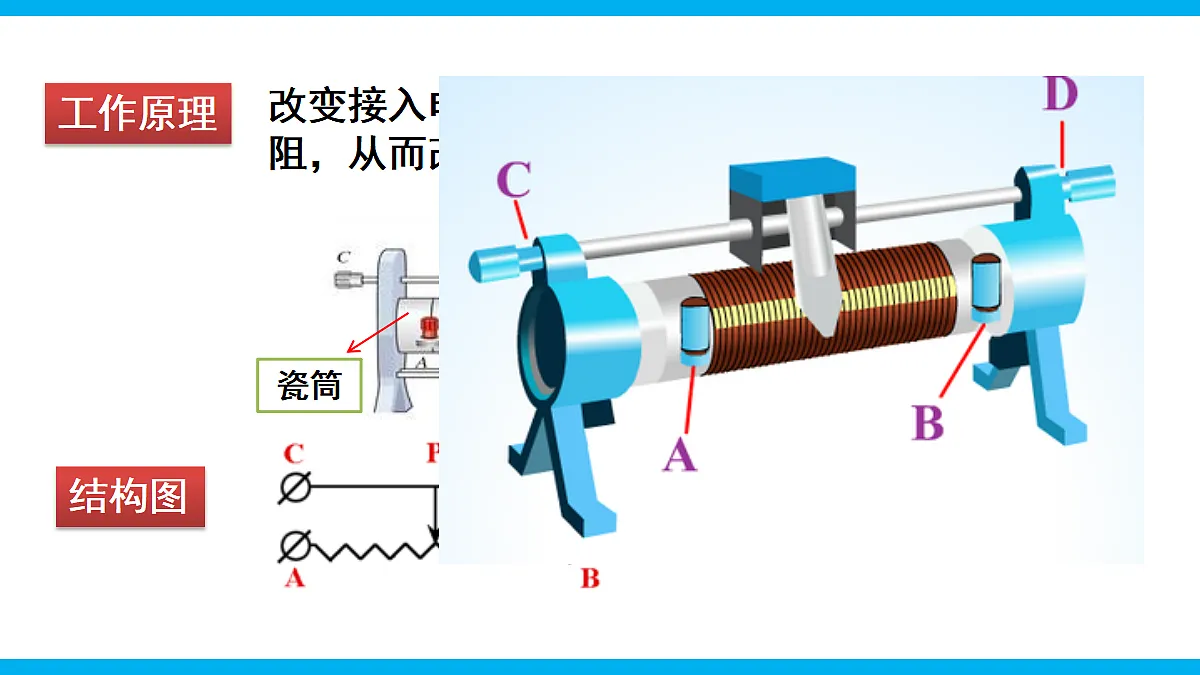

改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

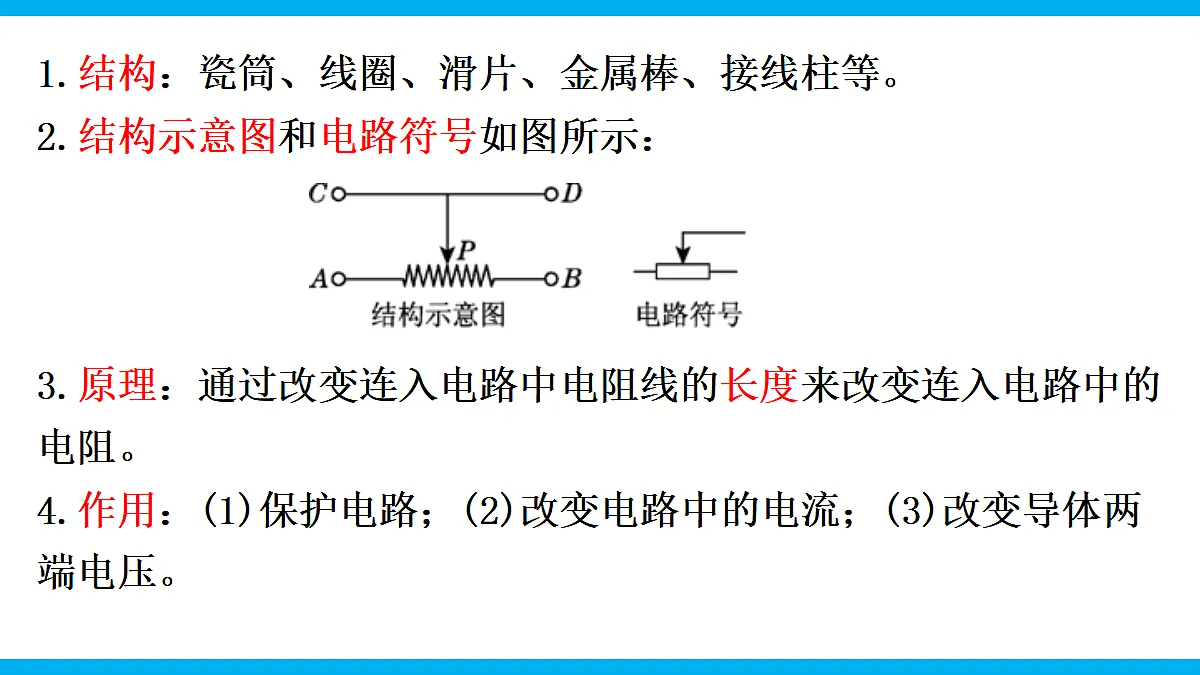

1.结构：瓷筒、线圈、滑片、金属棒、接线柱等。2.结构示意图和电路符号如图所示：3.原理：通过改变连入电路中电阻线的长度来改变连入电路中的电阻。4.作用：(1)保护电路；(2)改变电路中的电流；(3)改变导体两端电压。

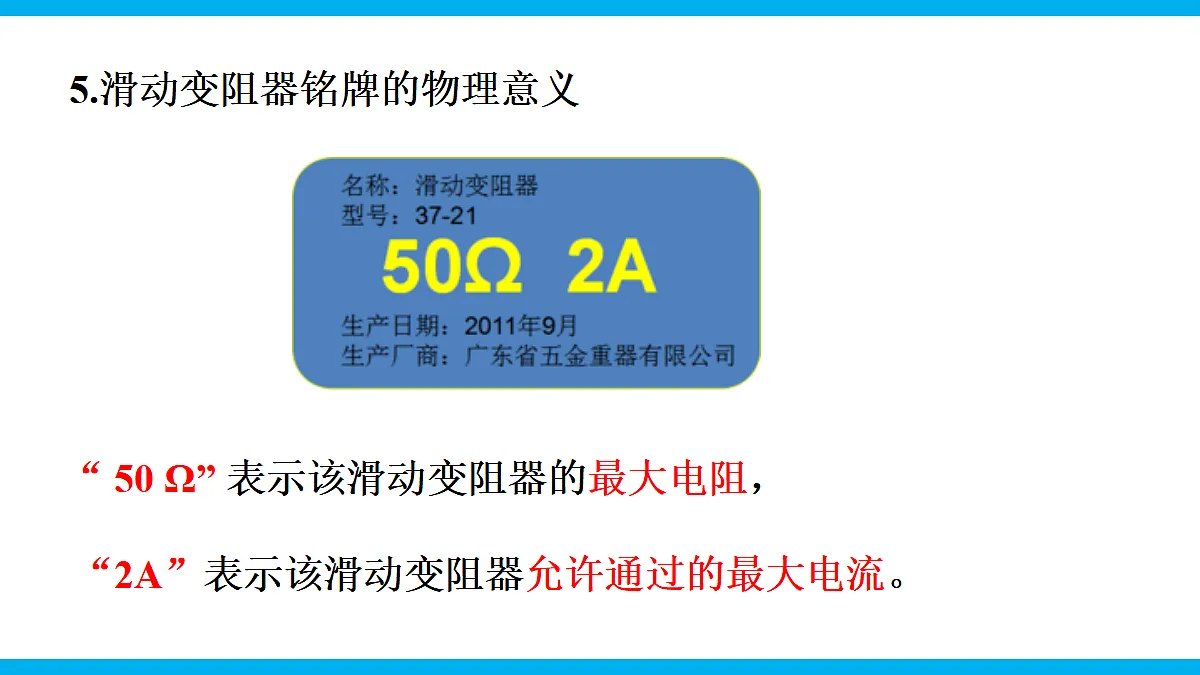

5.滑动变阻器铭牌的物理意义
“ 50 Ω” 表示该滑动变阻器的最大电阻， “2A”表示该滑动变阻器允许通过的最大电流。

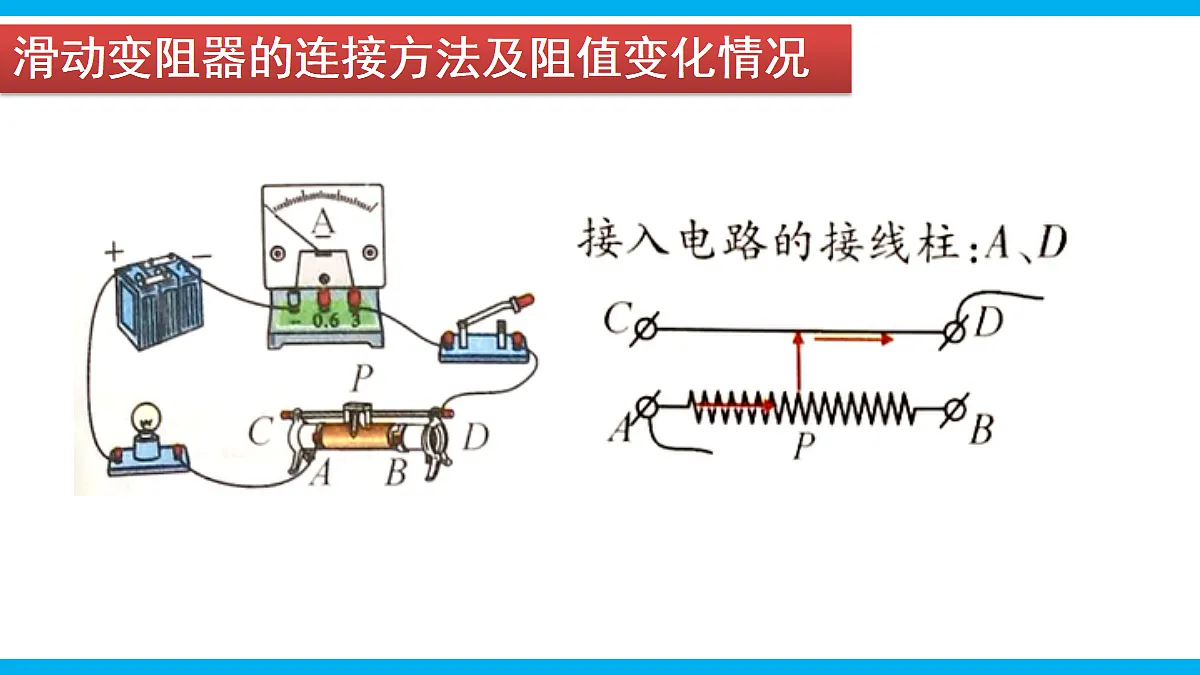

滑动变阻器的连接方法及阻值变化情况
要点归纳：(1)滑动变阻器必须满足“一上一下”的接法。(2)一般情况下，变阻器应串联在电路中。(3)电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。(4)滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。
下接线柱到滑片之间部分
变阻器的作用主要是通过调节其电阻值，改变电路中的电流. 滑动变阻器一般只在实验室中应用. 有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
1．滑动变阻器的作用：(1)改变接入电路的电阻，从而改变电路中的________；(2)很多电路，接入变阻器还可以对电路起到________作用，为了能让滑动变阻器更好地保护电路，在开关闭合前，应该将滑动变阻器的阻值调到________。
2．滑动变阻器四个接线柱的正确使用：四个接线柱的选择方法：不能同时使用________的两个接线柱，也不能同时使用________的两个接线柱，而要选择____________两个接线柱。一般情况下，用滑动变阻器调节灯的亮度，要将滑动变阻器与灯________联。
3．如图是滑动变阻器的示意图，整根电阻丝的电阻为900 Ω，PA部分的电阻为400 Ω。如果将C、D接入电路中，电阻为_____Ω；将A、B接入电路中，电阻为______Ω，起________的作用；将B、D接入电路中，电阻为______Ω，此时_______(填“能”或“不能”)改变连入电路中的电阻，滑片P位于_______时接入电路中的电阻最大，滑片P向右滑动时，接入电路的电阻将_______。
4．如图是小明连接的用滑动变阻器调节灯泡亮度的电路，在使用过程中，小明分别遇到以下问题，请分析其中的原因。(1)现象：灯泡很亮，移动滑动变阻器，灯泡亮度不变。原因：________________________________。(2)现象：灯泡很暗，移动滑动变阻器，灯泡亮度不变。原因：________________________________。(3)现象：灯泡不发光，电压表有示数，电流表无示数。原因：_______________________________。
滑动变阻器接入的是两个上接线柱
滑动变阻器接入的是两个下接线柱
灯泡灯丝断了(或灯泡处接触不良)
5.图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是(　　)A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
7.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是(　　)
8.如图所示的是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值_______(填“越大”或“越小”)，油箱内油量_______(填“越多”或“越少”)。其中R0的作用是__________________________。
【答案】越大；越少；保护电路(或防止电源短路)
9．用滑动变阻器改变小灯泡的亮度。(1)实验室中有一铭牌上标有“20 Ω　2 A”字样的滑动变阻器，如图甲所示。若要把它其中的两个接线柱连接到电路中去，且能改变电流，共有____种接法；“20 Ω”指的是______接线柱间的电阻值，“2 A”指的是_____________________________________。
滑动变阻器允许通过的最大电流值为2 A　
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况，需要在电路中再______联一个电流表，并增加______根导线。
10．学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示。(1)他把金属夹首先夹在了铅笔芯的两端，这样做的目的是____________________________________。
使连入电路中的电阻最大(或保护电路)
