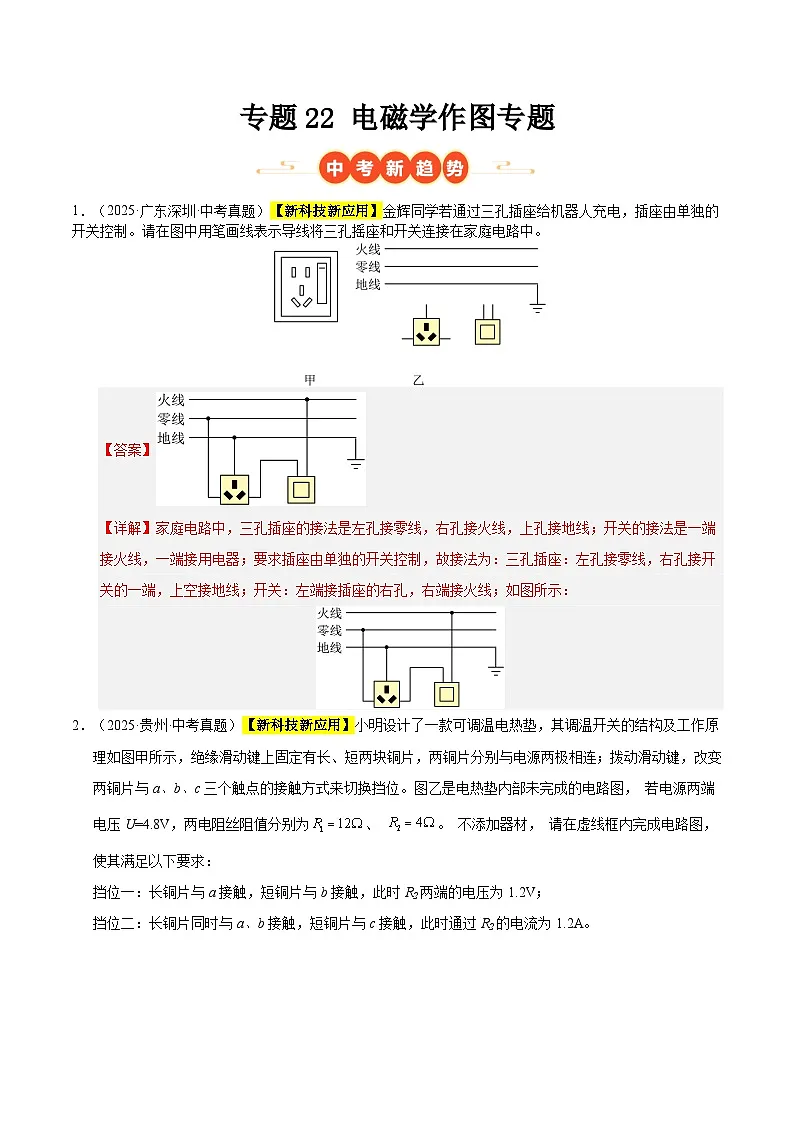

1．（2025·广东深圳·中考真题）【新科技新应用】金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图中用笔画线表示导线将三孔摇座和开关连接在家庭电路中。
【答案】
【详解】家庭电路中，三孔插座的接法是左孔接零线，右孔接火线，上孔接地线；开关的接法是一端接火线，一端接用电器；要求插座由单独的开关控制，故接法为：三孔插座：左孔接零线，右孔接开关的一端，上空接地线；开关：左端接插座的右孔，右端接火线；如图所示：

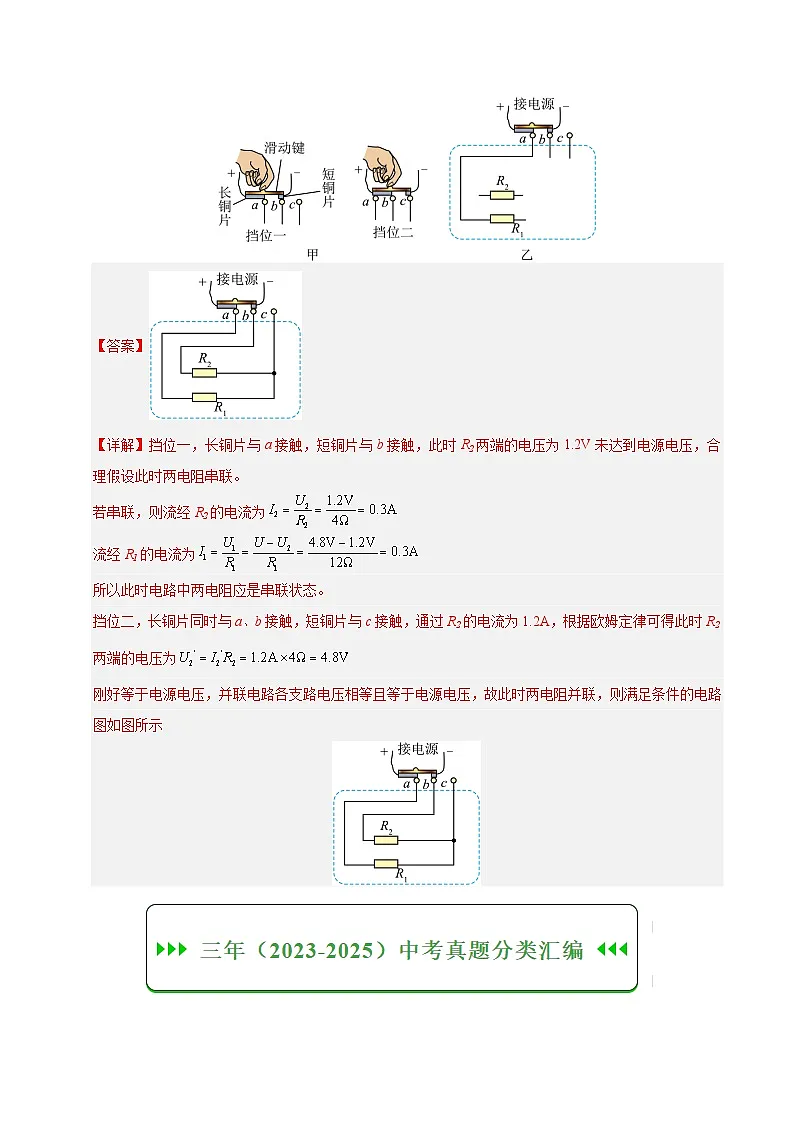

2．（2025·贵州·中考真题）【新科技新应用】小明设计了一款可调温电热垫，其调温开关的结构及工作原理如图甲所示，绝缘滑动键上固定有长、短两块铜片，两铜片分别与电源两极相连；拨动滑动键，改变两铜片与a、b、c三个触点的接触方式来切换挡位。图乙是电热垫内部未完成的电路图， 若电源两端电压U=4.8V，两电阻丝阻值分别为、 。 不添加器材， 请在虚线框内完成电路图，使其满足以下要求：
挡位一：长铜片与a接触，短铜片与b接触，此时R2两端的电压为1.2V；
挡位二：长铜片同时与a、b接触，短铜片与c接触，此时通过R2的电流为1.2A。
【答案】
【详解】挡位一，长铜片与a接触，短铜片与b接触，此时R2两端的电压为1.2V未达到电源电压，合理假设此时两电阻串联。
若串联，则流经R2的电流为
流经R1的电流为
所以此时电路中两电阻应是串联状态。
挡位二，长铜片同时与a、b接触，短铜片与c接触，通过R2的电流为1.2A，根据欧姆定律可得此时R2两端的电压为
刚好等于电源电压，并联电路各支路电压相等且等于电源电压，故此时两电阻并联，则满足条件的电路图如图所示
考点一．实物图与电路图的转化、补充设计作图

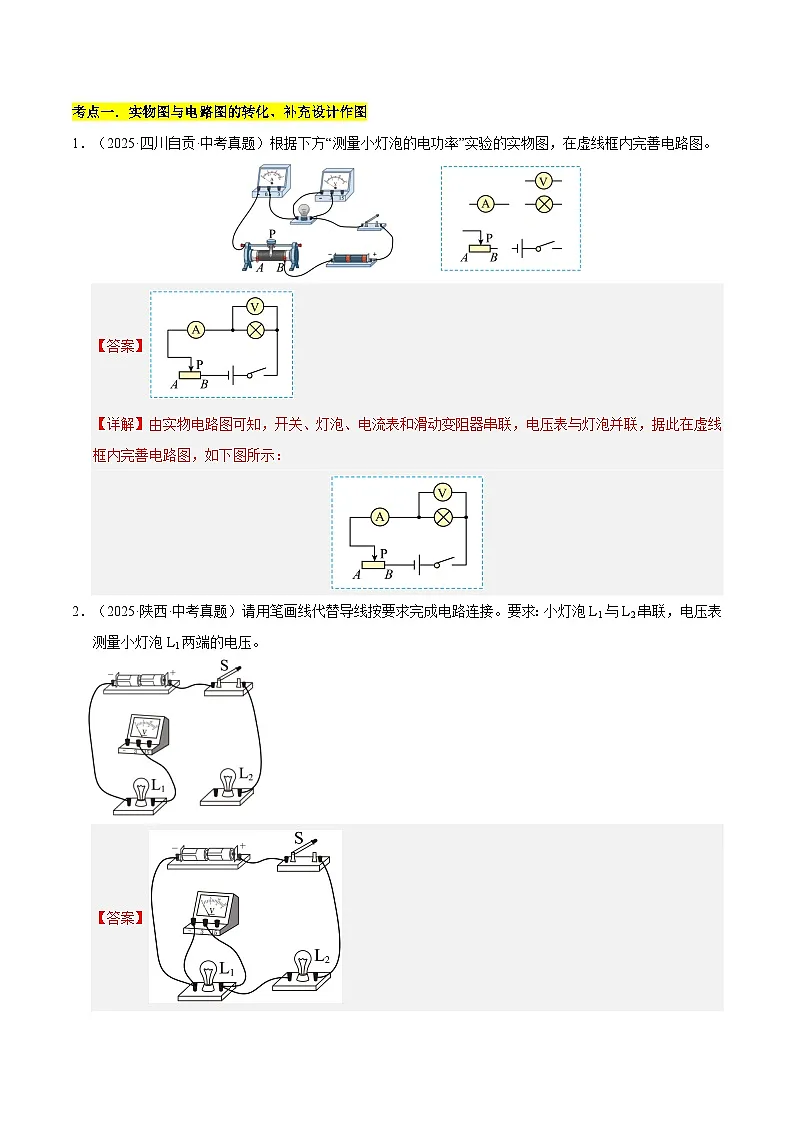

1．（2025·四川自贡·中考真题）根据下方“测量小灯泡的电功率”实验的实物图，在虚线框内完善电路图。
【答案】
【详解】由实物电路图可知，开关、灯泡、电流表和滑动变阻器串联，电压表与灯泡并联，据此在虚线框内完善电路图，如下图所示：
2．（2025·陕西·中考真题）请用笔画线代替导线按要求完成电路连接。要求：小灯泡L1与L2串联，电压表测量小灯泡L1两端的电压。
【答案】
【详解】小灯泡L1与L2串联，则小灯泡L1右端接小灯泡L2左端；电压表测量小灯泡L1两端的电压，则电压表负接线柱接L1左端，连接如下图所示：
3．（2025·甘肃兰州·中考真题）小明想用下列器材测量标有“2V 1W”字样的小灯泡正常发光时的电阻，请用笔画线代替导线将下面的电路连接完整。要求：滑动变阻器的滑片P向右移动时，电流表的示数变小。
【答案】
【详解】小灯泡额定电流
所以电流表应选0～0.6A量程，电流表串联在电路中；小灯泡额定电压是2V，所以电压表应选0～3V量程，将电压表与小灯泡并联；因为要求滑动变阻器的滑片P向右移动时，电流表的示数变小，根据欧姆定律知电源电压不变时，电流变小则电阻变大，所以滑动变阻器接入电路的电阻应变大，滑动变阻器应采用“一上一下”的接法，且要使滑片右移电阻变大，应将滑动变阻器的左下接线柱接入电路，据此连接电路，如下图所示：
4．（2024·黑龙江大庆·中考真题）根据电路图，用笔画线代替导线连接实物图。
要求：①电压表量程用，电流表量程用；
②滑动变阻器的滑片置于a端时，接入电路的阻值最大。
【答案】
【详解】由实物图得，灯泡与变阻器串联，电压表测量灯泡的电压，电流表测量电路电流，电压表量程用，电流表量程用；滑动变阻器的滑片置于a端时，接入电路的阻值最大，则变阻器的右下端接入电路中，根据电路图从电源正极出发直到电源负极连接实物图，如图所示：
5．（2024·贵州·中考真题）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡两端电压，导线不能交叉。
【答案】
【详解】用导线将两灯串联，电压表测量小灯泡两端电压，则电压表应与小灯泡并联，用导线将电压表负接线柱和小灯泡左接线柱相连。
6．（2024·山东济南·中考真题）小宇家电饭锅的内部电路元件可简化为两个发热电阻和两个开关，其中是手动控制开关，是温控开关。当、都闭合时，发热电阻、均工作，电饭锅处于加热状态；当温度达到设定温度时，自动断开，只有工作，电饭锅处于保温状态；只要断开，、均不工作。如图所示，已画出电源部分，请画出此电饭锅内部的电路图。
【答案】
【详解】由题意可知，只要断开，、均不工作，则开关控制整个电路；当、都闭合时，发热电阻、均工作，电饭锅处于加热状态，由可知，电阻、并联时，电路中的电阻最小，总功率最大，处于加热状态；断开时，只有工作，则开关控制的电流的通断，则开关在干路中，开关与在一条支路中，如下图所示：
7．（2023·湖南怀化·中考真题）如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。

【答案】
【详解】电压表电阻较大，在电路中一般视为开路；电流表电阻很小，在电路中视为导线。由图可知，电流从电源正极流出，必须经过上方的虚线框内的电表，所以该电表是电流表；开关S闭合后，电阻R1、R2都可正常工作，电流必须流经R1、R2所在的电路，下方虚线框内的电表与R1、R2并联，如果是电流表，会造成R1、R2短路，所以下方虚线框内是电压表，如图所示：

8．（2023·内蒙古赤峰·中考真题）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻（元件符号为 ）、一个定值电阻。要求：电子秤刻度盘是由电压表改装而成，示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出符合条件的电路图（画在答题卡相应位置上）。
【答案】
【详解】由题意可知，电路中只有压敏电阻和定值电阻，且要求电压表示数随着压敏电阻所受压力的增大而增大，因此两电阻应该串联。当压力增大时，压敏电阻阻值减小，电路中总电阻减小，由欧姆定律可知，电路中电流增大，两端电压增大，因此电压表应并联在定值电阻两端，如下图所示：

考点二．家庭电路作图
9．（2025·黑龙江大庆·中考真题）鱼缸的水泵需要连接在三孔插座上，鱼缸上方需要安装照明灯，请用笔画线代替导线，将三孔插座、开关和照明灯分别接入电路，开关只控制照明灯。
【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。根据安全用电原则，只控制照明灯的开关要接在火线上，照明灯的另一侧接零线。作图如下：
10．（2025·江苏宿迁·中考真题）按要求作图：在图丙中，将电灯、控制电灯的开关正确接入家庭电路中。
【答案】
【详解】灯泡接法：火线进入开关，再进入灯泡，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如下图所示：
11．（2025·河南·中考真题）如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
【答案】
【详解】家庭电路中，开关控制灯泡时，开关要接在火线与灯之间。这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全；三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
12．（2025·四川德阳·中考真题）请将图中的空调专用插座正确地接入家庭电路中。
【答案】
【详解】三孔插座接入电路，根据安全用电原则，要采取“左零右火中间地”的接法，题中已将接地线连接好给出，只需将三孔插座的左侧插孔接“零线”，右侧插孔接“火线”即可，同时注意导线连接处一律要涂成黑色圆点，完成的正确的接线图如下图所示：
13．（2025·江苏苏州·中考真题）按要求作图。根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
【答案】
【详解】根据安全用电规范，开关要与灯泡串联，且开关要接在火线上，作图如下：
14．（2025·江苏连云港·中考真题）按照题目要求作图。如图所示，请用笔画线代替导线将电灯和开关接到电路中；
【答案】
【详解】开关控制灯泡时和灯泡是串联的，为了保证用电安全，开关应接到火线上，灯泡的另一端接在零线上。这样在更换灯泡时更安全。如图所示：
15．（2024·江苏常州·中考真题）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
【答案】
【详解】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图：
16．（2024·甘肃兰州·中考真题）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

【答案】
【详解】分析题意可知，如果指示灯损坏，开关闭合时插孔照样可以通电，说明指示灯和插座之间是并联的，开关同时控制指示灯和插座，接线时要注意：开关接在指示灯、插座和火线之间使用更安全，发光二极管长脚为正极，接火线，短脚为负极，接零线，三孔插座的接线是左孔接零线，右孔接火线，上孔接地线，如图所示：
17．（2024·吉林·中考真题）如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。
【答案】
【详解】开关接在灯泡与火线直接，控制灯泡，灯泡的另一侧接零线，插座的右孔接火线，如下图所示：
18．（2024·四川达州·中考真题）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
【答案】
【详解】由题意可知，开关S控制整个电路，则开关S位于干路； 手机充电与其他家用电器是并联的，则USB充电接口与三孔插座并联，三孔插座按照左零右火上接地的原则接入电路中，电路图如下：
19．（2023·江苏南京·中考真题）图中，用笔画线将灯（开关控制灯）和插座分别接入电路中。
【答案】
【详解】开关控制灯的亮灭，开关要与灯串联接入电路，为了安全，开关要靠近火线；三孔插座的左孔接零线，右孔接火线，上孔接地线，故作图如下：
20．（2023·辽宁丹东·中考真题）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。

【答案】
【详解】灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：

考点三． 家庭电路中各元件的连接方式作图
21．（2025·云南·中考真题）用笔画线代替导线将图乙的电路连接完整。

【答案】
【详解】为了用电安全，开关应接在火线和用电器之间，开关断开时，灯泡和火线断开，接触灯泡时不会引起触电，电路如图
22．（2025·四川宜宾·中考真题）如图为家庭电路的一部分。请在图中补充完整正确使用开关控制三孔插座的电路图。
【答案】
【详解】开关和三孔插座串联后接到火线上，三孔插座的正确接法是“左零右火上接地”，如下图
23．（2025·甘肃·中考真题）小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。
【答案】
【详解】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，为了用电安全，保险装置接火线。如图所示：
24．（2024·四川广元·中考真题）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
【答案】
【详解】在家庭电路中，插座和带开关的灯泡是并联，插座接线规则为左零右火上接地，带开关的灯泡，开关要接在火线和灯泡之间，灯泡顶部接火线，螺丝套接零线，插座和带开关的灯泡接线如图所示：
25．（2024·四川广安·中考真题）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中。
【答案】
【详解】家庭电路中的三孔插座要按照左孔接零线，右孔接火线，上孔接地线连接；电灯和开关接入家庭电路中时，为了能安全用电，开关应接在火线和灯泡之间，如下图所示：
26．（2024·四川遂宁·中考真题）图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标注在图中相应括号内（火线用“L”表示，零线用“N”表示）。
【答案】
【详解】根据电路中三孔插座的电路接法“左零右火上接地”可知最上方的线是火线，中间第二根线是零线，如图所示：
27．（2023·辽宁鞍山·中考真题）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）

【答案】
【详解】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示

28．（2023·四川巴中·中考真题）如图所示，请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路，要求：只有在光线很暗且有声音时灯才亮的楼道自动控制电路。

【答案】
【详解】根据题意，两开关只有同时闭合才能发光，则声、光控制开关应该串联，且开关应串联在用电器与火线之间，如图所示

考点四．判断螺线管极性、电流方向、绕线方式的关系作图
29．（2025·青海·中考真题）在图中的括号内标出通电螺线管的极性，并在A点处用箭头标出磁感线的方向。
【答案】
【详解】由图可知，电流从螺线管的右端流入、左端流出，根据安培定则，右手四指沿电流方向握住螺线管，大拇指指向螺线管的左端，所以螺线管的左端为N极，右端为S极；磁体外部磁场方向从N极到S极，则A点的磁场方向从左端到右端，如图所示：
30．（2025·山东威海·中考真题）闭合开关，小磁针静止时状态如图所示，请在括号内标出通电螺线管的极性，并在A点标出电流方向。
【答案】
【详解】由图可知，小磁针的右端为N极，根据磁极间的相互作用规律可知通电螺线管的右端为N极、左端为S极，根据安培定则可知电流从通电螺线管的左端流入，则A点的电流方向向上，如图所示：
31．（2025·江苏扬州·中考真题）按照题目要求作图；如图，根据小磁针静止时N极的指向，标出A处的磁感线方向和电源正、负极。
【答案】
【详解】同名磁极相互排斥，异名磁极相互吸引，小磁针左端N极，右端S极，即可得通电螺线管左端为N极，右端为S极，磁感线在外部由N极指向S极，可标出A点磁感线方向由左向右。根据右手定则，右手握住螺线管，大拇指指向磁感线方向，四指指向即为电流方向，得出电源左侧为负极，右侧为正极，如图所示
32．（2025·四川凉山·中考真题）如图所示，请用笔画线代替导线将电路连接完整，并在括号中用符号标出螺线管的磁极（要求：闭合开关，向左移动滑片P，螺线管磁性变强）。
【答案】
【详解】闭合开关，将滑片P向左移动，螺线管磁性变强，说明变阻器与电磁铁相互影响，两者串联，且此时变阻器接入电路电阻变小，通过电磁铁的电流变大，则变阻器的A端接入电路中；由图知道，电流从右侧往下流入螺线管，根据安培定则，螺线管右侧为N极，左侧为S极，如下图
33．（2025·四川遂宁·中考真题）按要求作图；小聪将通电螺线管放入地球仪来模拟地磁场，请在右侧简图中，用箭头在A点标出该处磁感线方向，并在括号内用“+”或“-”标出电源下端的极性。
【答案】
【详解】由图可知，通电螺线管上方为地理北极，由于地磁两极与地理两极相反，则上方为地磁S极，下方为地磁N极，通电螺线管外部磁感线从N极出来，回到S极，则A点的磁感线方向为向上；根据安培定则可得，螺线管的电流从上方流入，下方流出，则电源下端为负极，如图所示：
34．（2025·四川达州·中考真题）如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：
（1）螺线管“N”或“S”极；
（2）电源的“+”或“-”极；
（3）A点磁感线方向。
【答案】
【详解】小磁针静止时右端为N极，左端为S极，根据磁极间相互作用规律可知螺线管右端为N极，左端为S极；根据安培定则可知电流从螺线管左端流入，则电源左端为正极；磁体外部磁感线是从N极出发，指向S极，所以A点磁感线方向水平向左，作图如下：
35．（2024·山东东营·中考真题）闭合开关，通电螺线管附近小磁针的N极指向如图所示，请在图中括号内标出电源的“+”“-”极。
【答案】
【详解】根据异名磁极相互吸引，由图可知，通电螺线管的右端为N极；根据安培定则，电流从左侧流入螺线管，因此可知电源的左端为正极，右端为负极。如图所示：
36．（2024·山东潍坊·中考真题）某款磁悬浮玩具的电路原理图如图所示。闭合开关，磁性小球悬停在空中，一小磁针静止于螺线管左侧，不考虑小磁针与磁性小球间的相互作用。
(1)将小磁针“N”“S”极填入括号中；
(2)画出磁性小球的受力示意图。
【答案】(1)
(2)
【详解】（1）由图可知，电流从螺线管的上端流入，由安培定则可知螺线管的上端是N极，下端是S极，由磁极间的相互作用可知小磁针的上端是S极，下端是N极，如图所示：
（2）磁性小球悬停在空中，说明它处于平衡状态，受到重力和磁力是平衡力，重力的方向竖直向下，磁力的方向竖直向上，如图所示：
37．（2024·四川乐山·中考真题）如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”、“-”极和通电螺线管左侧的极性。
【答案】
【详解】小磁针N极顺时针向转右动，说明小磁针N极与通电螺线管右端相互排斥。则通电螺线管右端为N极，左侧为S极。根据右手螺旋定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为正极，右端为负极，如图所示：
38．（2024·四川内江·中考真题）如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“﹣”）。
【答案】
【详解】通电螺线管的外部磁场是“N极出S极入”，故通电螺线管左侧是N极，右侧是S极，根据异名磁极相互吸引可知，小磁针的左侧是N极，则小磁针的右侧是S极，根据右手螺旋定则可知，在通电螺线管的外部，电流的方向是自下向上，故电流从电源左侧流出，电源左侧为正极，如下图所示：
39．（2024·四川眉山·中考真题）探究“电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止，如图所示。
请你在图中：
（1）标出B点的电流方向；
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
【答案】
【详解】铁钉A端为N极，由右手螺旋定则得，电流从螺线管左端流入，右端流出，则B点的电流方向向上，铁钉右端为S极，根据磁极间的相互作用规律可知，小磁针左端为N极，右端为S极，如图所示：
40．（2023·湖南娄底·中考真题）如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请在括号中标出通电螺线管的“N”或“S”极和电源的“＋”或“”极。
【答案】
【详解】根据开关闭合，发现小车向右运动，由同名磁极相互排斥可确定螺线管的右端为S极，左端是N极。由安培定则可知，电流从右端流入，左端流出，故电源的右端是正极，左端为负极，如下图所示：
41．（2023·江苏镇江·中考真题）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。

【答案】
【详解】由题图可知，电磁体的右端为N极，根据安培定则可知，线圈中电流是右进左出，则电源的左端为负极；根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极，如下图所示：

42．（2023·山东威海·中考真题）闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标出电源的极性（“+”或“-”），并标出磁感线的方向。

【答案】
【详解】闭合开关，通电螺线管附近的小磁针方向如图所示，结合小磁针N极所指方向和磁极间的相互作用，通电螺线管的右端为N极，则左端为S极，磁体外部的磁感线方向为从N极指向S极；根据右手螺旋定则，螺线管的电流方向向下，则电源的左端为正极，如图所示：
