沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量教课内容课件ppt

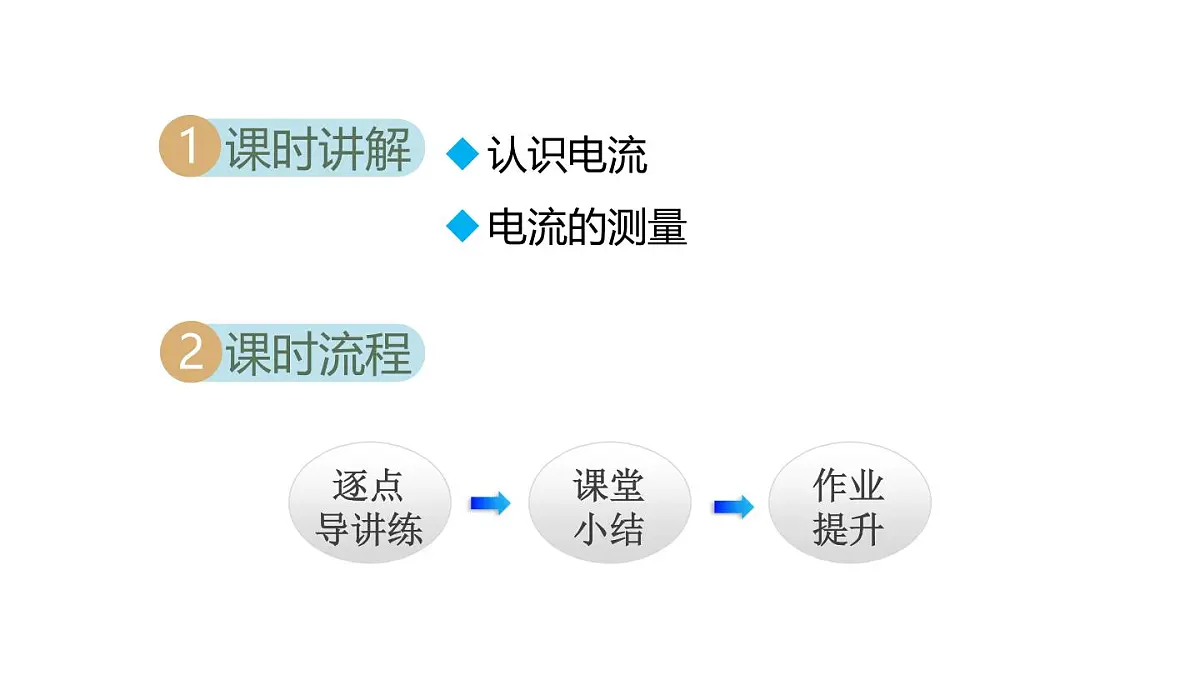

这是一份沪粤版（2024）九年级上册（2024）13.3 电流与电流的测量教课内容课件ppt，共39页。PPT课件主要包含了逐点导讲练，课堂小结，作业提升，课时讲解，课时流程，认识电流电流的测量，知识点，认识电流，知1－讲，知1－练等内容，欢迎下载使用。

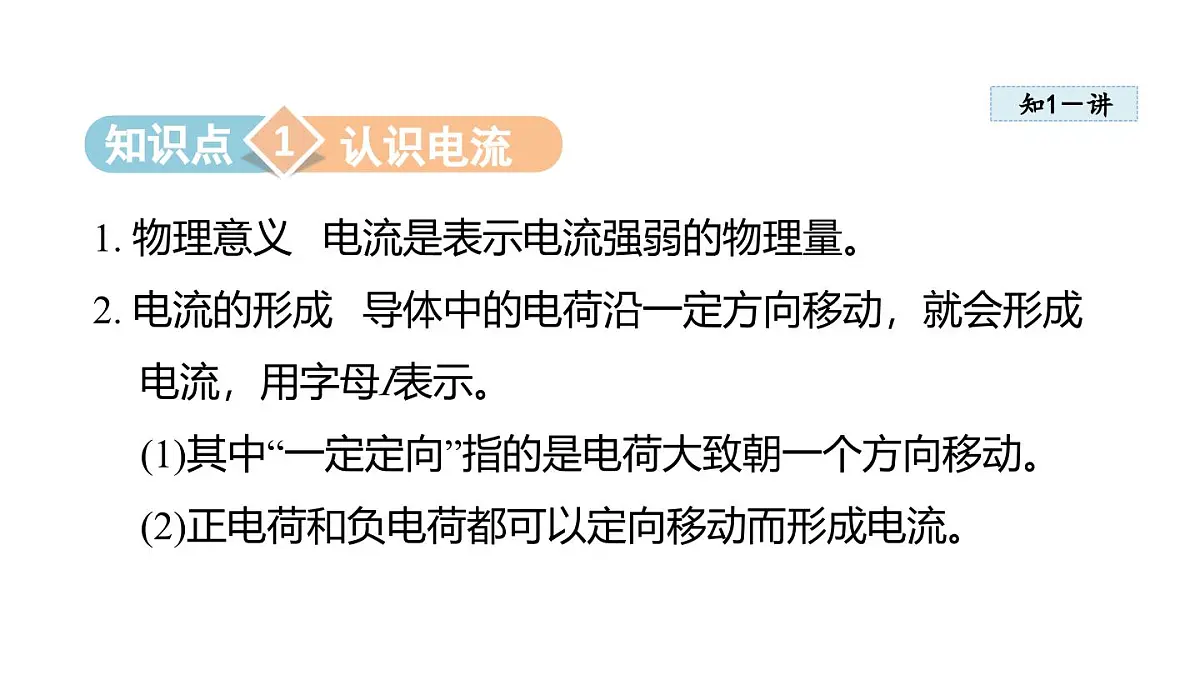

1. 物理意义 电流是表示电流强弱的物理量。2. 电流的形成 导体中的电荷沿一定方向移动，就会形成电流，用字母I表示。 (1)其中“一定定向”指的是电荷大致朝一个方向移动。(2)正电荷和负电荷都可以定向移动而形成电流。

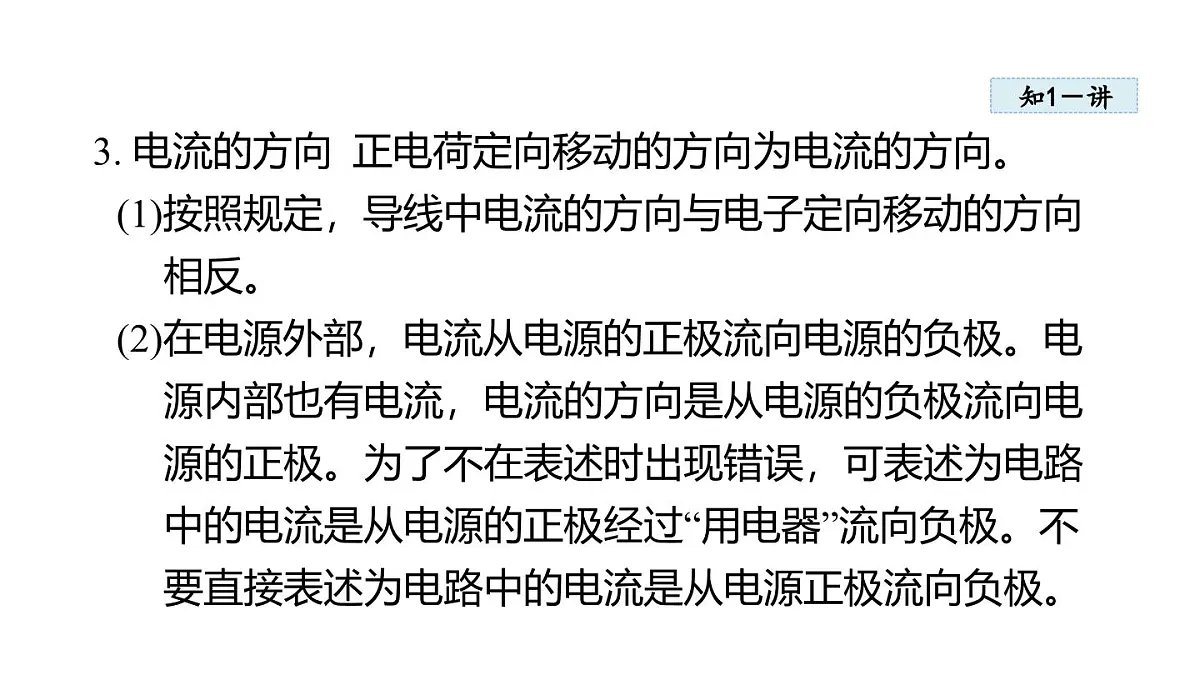

3. 电流的方向 正电荷定向移动的方向为电流的方向。(1)按照规定，导线中电流的方向与电子定向移动的方向相反。(2)在电源外部，电流从电源的正极流向电源的负极。电源内部也有电流，电流的方向是从电源的负极流向电源的正极。为了不在表述时出现错误，可表述为电路中的电流是从电源的正极经过“用电器”流向负极。不要直接表述为电路中的电流是从电源正极流向负极。

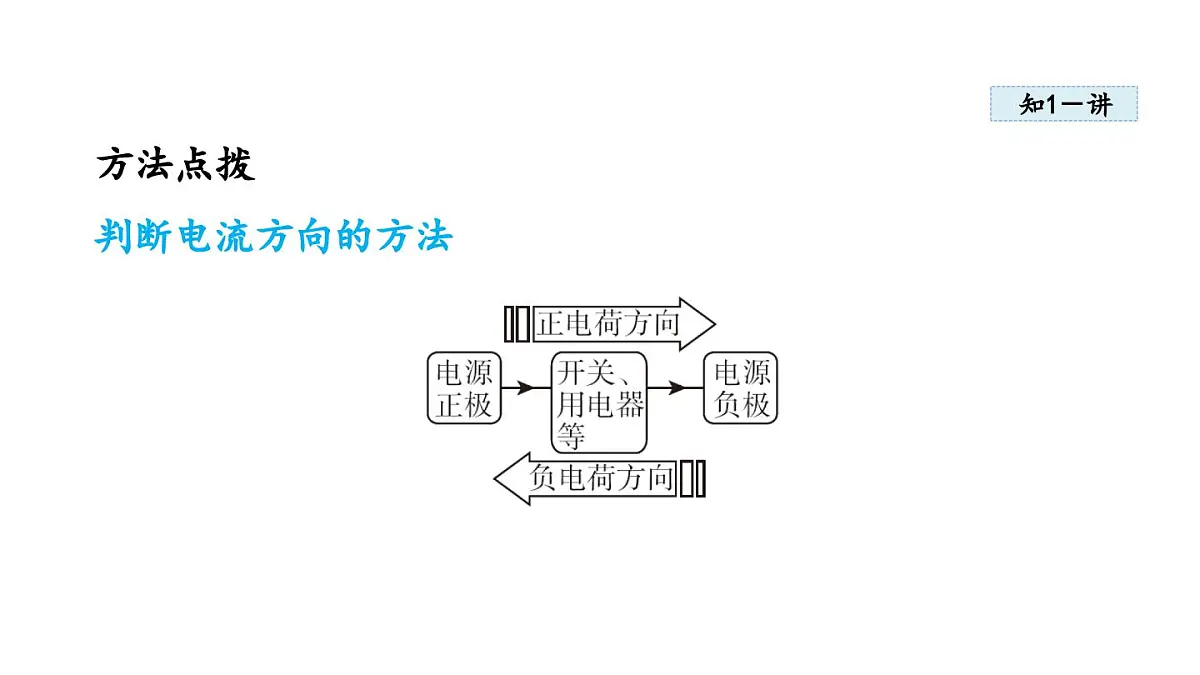

方法点拨判断电流方向的方法

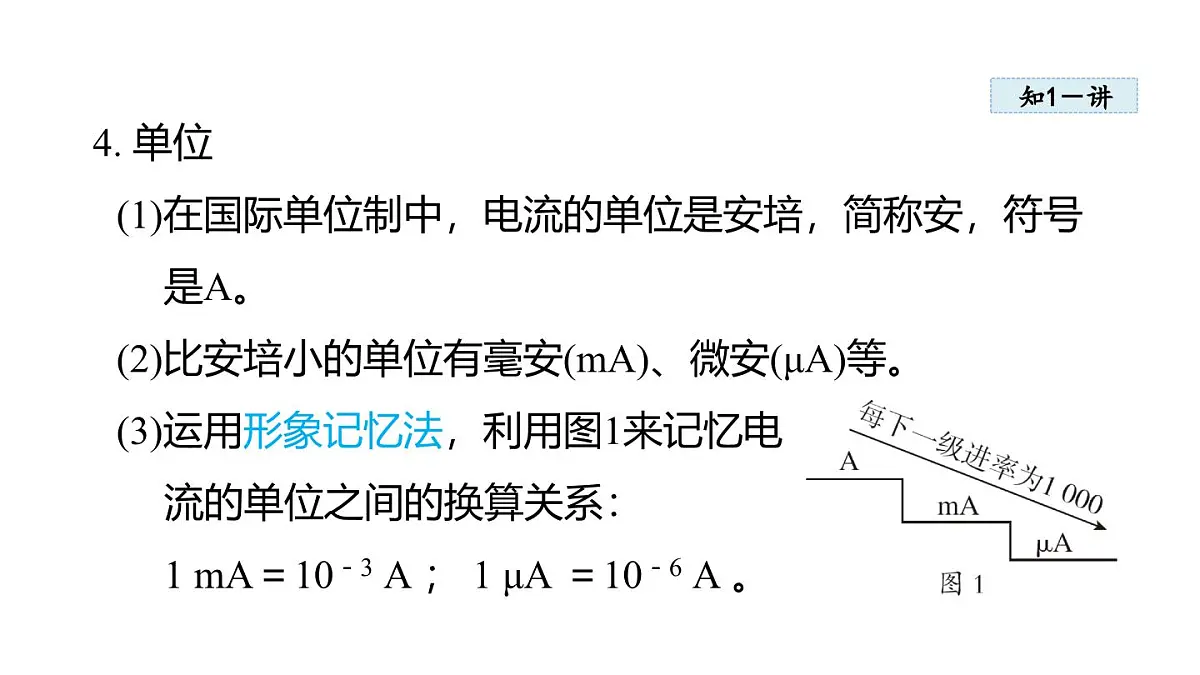

4. 单位(1)在国际单位制中，电流的单位是安培，简称安，符号是A。(2)比安培小的单位有毫安(mA)、微安(μA)等。(3)运用形象记忆法，利用图1来记忆电流的单位之间的换算关系：1 mA＝10－3 A ； 1 μA ＝10－6 A 。

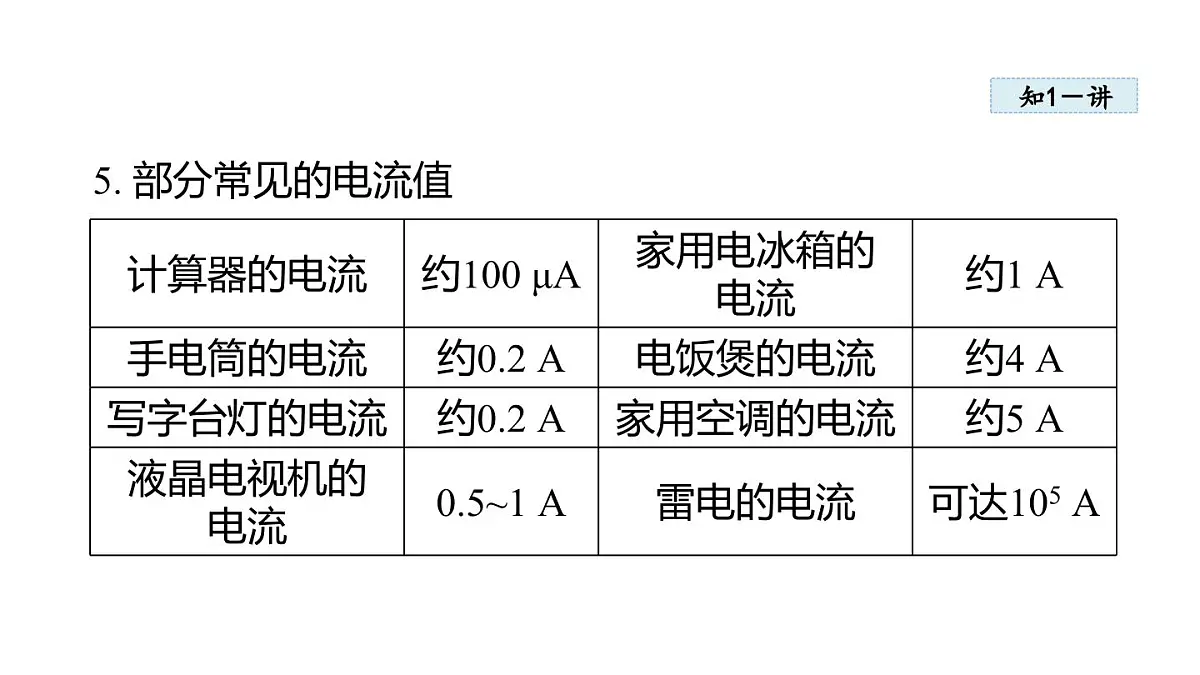

5. 部分常见的电流值

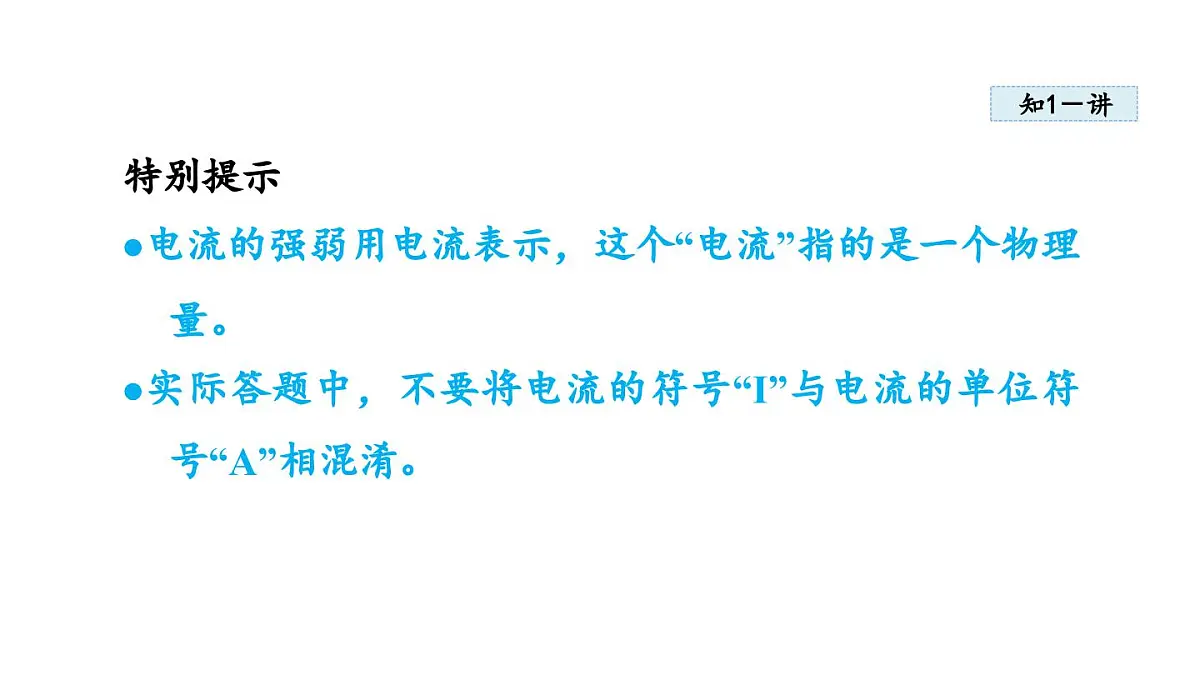

特别提示●电流的强弱用电流表示，这个“电流”指的是一个物理量。●实际答题中，不要将电流的符号“I”与电流的单位符号“A”相混淆。
图2甲电路闭合开关灯泡发光，图乙是用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况已标出)。
根据图中信息可以判断出(　　)A. 连接起来后金属棒中自由电子定向移动的方向是由D向CB. 连接起来后金属棒中电流方向是由C向DC. 开关中电流的方向是由A向BD. 开关中自由电子定向移动的方向是由A向B
解题秘方：金属导体中是由负电荷定向移动形成电流的，而负电荷定向移动的方向与电流的方向相反。
解析：金属导体中能够移动的是带负电荷的自由电子，当金属棒把验电器C、D的两金属球相连时，电子会发生定向移动，从带负电的C移动到不带电的D，金属棒中电流的方向是由D向C，故 A、B错误；在电源的外部，电流总是从电源的正极流出，经过用电器，回到电源的负极，所以，如图甲所示电路，开关闭合后，电流方向是由B向A；
正电荷定向移动的方向为电流方向，则电子(带负电)定向移动的方向与电流方向相反，所以开关中自由电子定向移动的方向是由A向B，故C错误，D 正确。
1. [深圳罗湖区校级期末]关于电流和电流的方向，下列说法中正确的是(　　)A. 电流是由电荷移动形成的B. 在电源外部，电流从电源的负极流向正极C. 物理学规定正电荷定向移动的方向为电流方向D. 金属导体中的电流方向与自由电子定向移动方向相同
电流表是测量电流大小的仪器，电路图中的符号： A 。
1. 电流表的构造及作用
特别提醒电流表相当于导线，直接连接到电源两极时，电路中的电流很大，电流表会因电流过大而损坏。
规律点拨选择电流表量程的原则：1. 若电流表指针指示的刻度在小量程范围内，则选用小量程；2. 若示数在小量程与大量程之间，则用大量程；3. 若指针偏转超过大量程，则需换更大量程的电流表。
如果想用电流表测量电路中通过灯泡 L1的电流，如图所示的电路图中正确的是( )
解析：根据电流表的使用规则判断。A图中电流表与灯泡L1并联，D图中电流表正负接线柱接反，均是错误的。C图中电流表测通过灯泡L2的电流，不合题意。
2. [深圳模拟] 根据图中标出的电流方向，在图中a、b处补充电源、电流表的元件符号，并补画导线，使两灯泡均发光。
请根据如图3甲所示的电路图，用笔画线代替导线，将图乙中的实物图连接起来使之完整。
解题秘方：连接测量电流的电路，先分析电路图中电流表所在的位置，再按照一般方法按顺序连接。
解析：先读出电流的路径：开关S闭合后，电流从电源正极出发，经过开关S后分成两路，一路经过灯泡L2和电流表，另一路经过灯泡 L1，两路汇合后回到电源负极；再用笔画线代替导线将实物连接起来。
3. 如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
