【物理】2025年湖北省武汉市中考模拟试题（解析版）

这是一份【物理】2025年湖北省武汉市中考模拟试题（解析版），共20页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

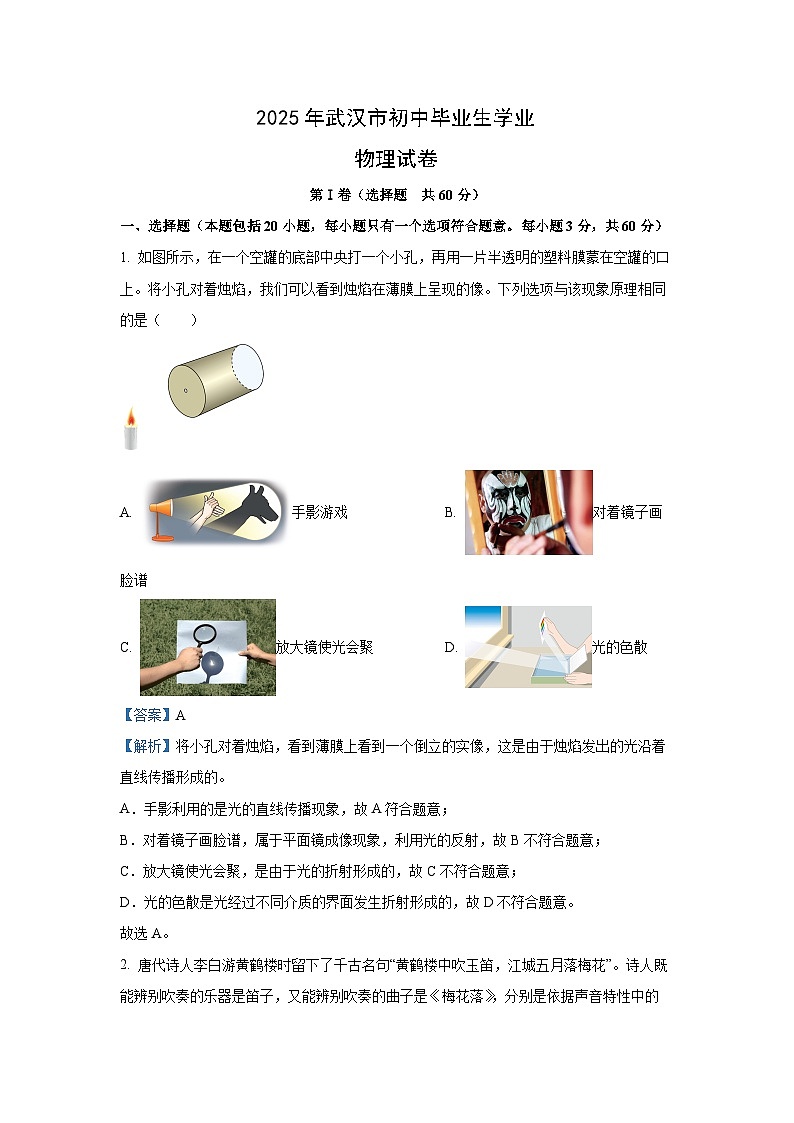

第Ⅰ卷（选择题 共60分）
一、选择题（本题包括20小题，每小题只有一个选项符合题意。每小题3分，共60分）
1. 如图所示，在一个空罐的底部中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。将小孔对着烛焰，我们可以看到烛焰在薄膜上呈现的像。下列选项与该现象原理相同的是（ ）
A. 手影游戏B. 对着镜子画脸谱
C. 放大镜使光会聚D. 光的色散
【答案】A
【解析】将小孔对着烛焰，看到薄膜上看到一个倒立的实像，这是由于烛焰发出的光沿着直线传播形成的。
A．手影利用的是光的直线传播现象，故A符合题意；
B．对着镜子画脸谱，属于平面镜成像现象，利用光的反射，故B不符合题意；
C．放大镜使光会聚，是由于光的折射形成的，故C不符合题意；
D．光的色散是光经过不同介质的界面发生折射形成的，故D不符合题意。
故选A。

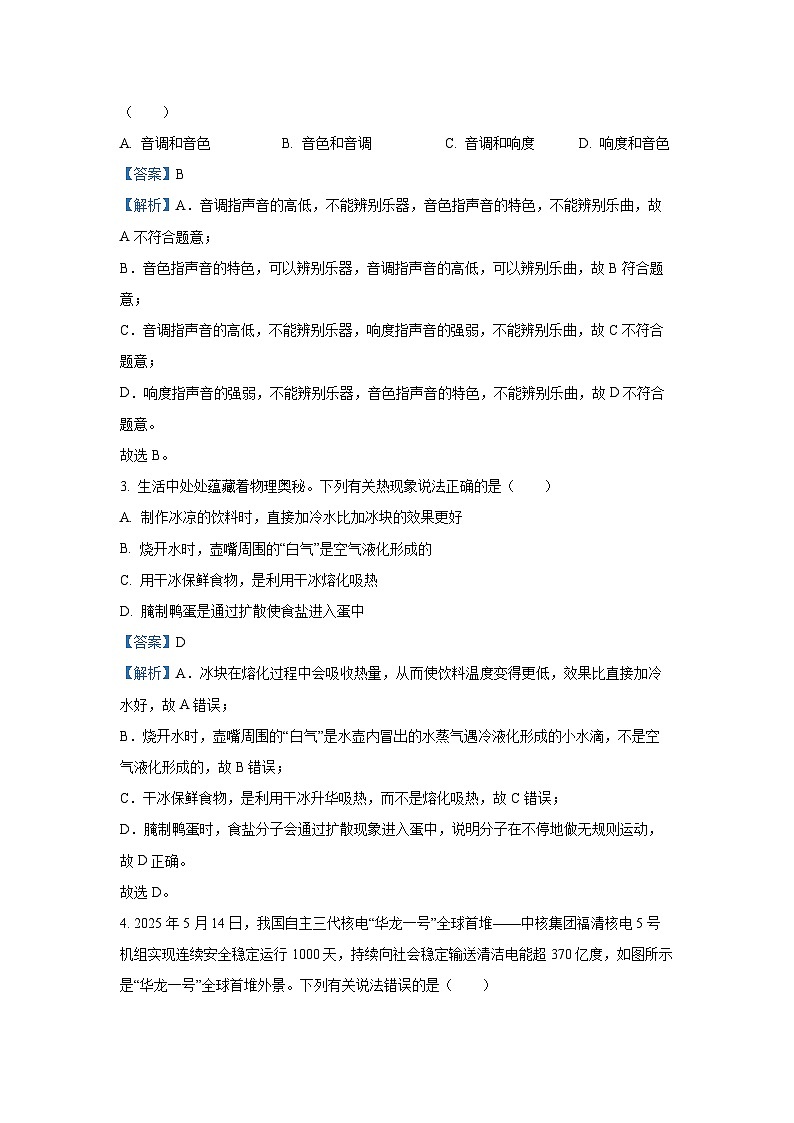

2. 唐代诗人李白游黄鹤楼时留下了千古名句“黄鹤楼中吹玉笛，江城五月落梅花”。诗人既能辨别吹奏的乐器是笛子，又能辨别吹奏的曲子是《梅花落》，分别是依据声音特性中的（ ）
A. 音调和音色B. 音色和音调C. 音调和响度D. 响度和音色
【答案】B
【解析】A．音调指声音的高低，不能辨别乐器，音色指声音的特色，不能辨别乐曲，故A不符合题意；
B．音色指声音的特色，可以辨别乐器，音调指声音的高低，可以辨别乐曲，故B符合题意；
C．音调指声音的高低，不能辨别乐器，响度指声音的强弱，不能辨别乐曲，故C不符合题意；
D．响度指声音的强弱，不能辨别乐器，音色指声音的特色，不能辨别乐曲，故D不符合题意。
故选B。
3. 生活中处处蕴藏着物理奥秘。下列有关热现象说法正确的是（ ）
A. 制作冰凉的饮料时，直接加冷水比加冰块的效果更好
B. 烧开水时，壶嘴周围的“白气”是空气液化形成的
C. 用干冰保鲜食物，是利用干冰熔化吸热
D. 腌制鸭蛋是通过扩散使食盐进入蛋中
【答案】D
【解析】A．冰块在熔化过程中会吸收热量，从而使饮料温度变得更低，效果比直接加冷水好，故A错误；
B．烧开水时，壶嘴周围的“白气”是水壶内冒出的水蒸气遇冷液化形成的小水滴，不是空气液化形成的，故B错误；
C．干冰保鲜食物，是利用干冰升华吸热，而不是熔化吸热，故C错误；
D．腌制鸭蛋时，食盐分子会通过扩散现象进入蛋中，说明分子在不停地做无规则运动，故D正确。
故选D。

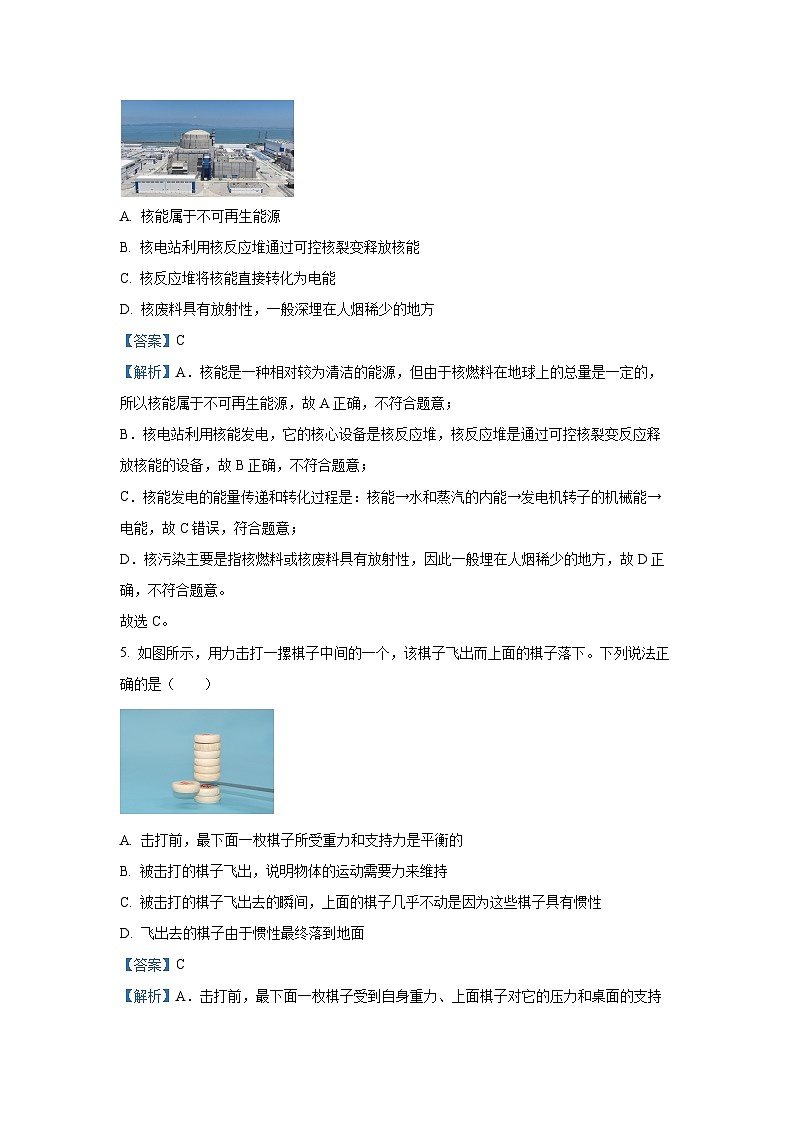

4. 2025年5月14日，我国自主三代核电“华龙一号”全球首堆——中核集团福清核电5号机组实现连续安全稳定运行1000天，持续向社会稳定输送清洁电能超370亿度，如图所示是“华龙一号”全球首堆外景。下列有关说法错误的是（ ）
A. 核能属于不可再生能源
B. 核电站利用核反应堆通过可控核裂变释放核能
C. 核反应堆将核能直接转化为电能
D. 核废料具有放射性，一般深埋在人烟稀少的地方
【答案】C
【解析】A．核能是一种相对较为清洁的能源，但由于核燃料在地球上的总量是一定的，所以核能属于不可再生能源，故A正确，不符合题意；
B．核电站利用核能发电，它的核心设备是核反应堆，核反应堆是通过可控核裂变反应释放核能的设备，故B正确，不符合题意；
C．核能发电的能量传递和转化过程是：核能→水和蒸汽的内能→发电机转子的机械能→电能，故C错误，符合题意；
D．核污染主要是指核燃料或核废料具有放射性，因此一般埋在人烟稀少的地方，故D正确，不符合题意。
故选C。
5. 如图所示，用力击打一摞棋子中间的一个，该棋子飞出而上面的棋子落下。下列说法正确的是（ ）
A. 击打前，最下面一枚棋子所受重力和支持力是平衡的
B. 被击打的棋子飞出，说明物体的运动需要力来维持
C. 被击打的棋子飞出去的瞬间，上面的棋子几乎不动是因为这些棋子具有惯性
D. 飞出去的棋子由于惯性最终落到地面
【答案】C
【解析】A．击打前，最下面一枚棋子受到自身重力、上面棋子对它的压力和桌面的支持力，在这三个力作用下处于平衡状态，所以其重力和支持力大小不相等，不是一对平衡力，故A错误；
B．被击打的棋子飞出，是因为受到外力作用，其运动状态发生改变，说明力是改变物体运动状态的原因，物体的运动不需要力来维持，故B错误；
C．惯性是物体保持原来运动状态不变的性质，被击打的棋子飞出去的瞬间，上面的棋子由于惯性要保持原来的静止状态，所以几乎不动，故C正确；
D．飞出去的棋子最终落到地面，是因为受到竖直向下的重力作用，故D错误。
故选C。
6. 如图所示，为了研究影响滑动摩擦力大小的因素，某同学利用一个砝码，一个木块，两个材料相同但粗糙程度不同的长木板进行三次实验。三次实验中，用弹簧测力计水平拉动木块，使它沿水平长木板做匀速直线运动。下列说法正确的是（ ）
A. 甲、丙两次实验可得出滑动摩擦力大小与压力大小有关
B. 甲、丙两次实验可得出滑动摩擦力大小与接触面粗糙程度有关
C. 乙、丙两次实验中，木块速度大小相同时，木块受到的滑动摩擦力大小也相同
D. 乙、丙两次实验中，木块向右做匀速直线运动时，砝码受到摩擦力都为零
【答案】D
【解析】AB．甲、丙两次实验中，压力的大小不相同，接触面的粗糙程度不同，根据控制变量法不能得出滑动摩擦力大小与压力大小、接触面粗糙程度的关系，故AB错误；
C．木块受到的摩擦力与压力和接触面的粗糙程度有关，与速度的大小无关，乙丙两图中压力大小相同，接触面的粗糙程度不同，木块受到的摩擦力不同，故C错误；
D．乙、丙两次实验中，沿水平方向拉着木块做匀速直线运动，砝码与木块相对静止，在水平方向上与木块之间没有运动趋势，不受摩擦力的作用，砝码受到的摩擦力为零，故D正确。
故选D。
7. 2025年5月1日，世界第一高坝——“双江口大坝”完成首次蓄水，蓄水量达到1.1亿立方米，如图所示。双江口水电站建成后大坝总高达315米，最高蓄水深度可达240米，从侧剖面来看，坝体是一个上窄下宽的梯形，坝底厚度达到1400米，坝顶厚度仅有16米。建成后的双江口水电站总装机容量为200万千瓦，年发电量可达77亿度。下列说法错误的是（ ）
A. 大坝设计成上窄下宽的形状是因为水的深度越深，压强越大
B. 最高蓄水位时，坝底受到水的压强为
C. 水从高处流下的过程中，水的重力势能转化为动能
D. 若水库中100t水下落240m，水的重力做功
【答案】D
【解析】A．同种液体中，液体压强随液体深度的增加而增大，故三峡大坝设计成上窄下宽的形状，故A正确，不符合题意；
B．最高蓄水位时，坝底受到水的压强为p=ρgh=1.0×103kg/m3×10N/kg×240m=2.4×106Pa
故B正确，不符合题意；
C．水从高处流下的过程中，水的质量不变，速度增大，高度减小，故重力势能减小，动能增加，所以是将重力势能转化为动能，故C正确，不符合题意；
D．若水库中100t水下落240m，水的重力做功W=Gh=mgh=100×103kg×10N/kg×240m=2.4×108J
故D错误，符合题意。
故选D。
8. 某同学用同一个圆柱体探究浮力的大小跟哪些因素有关，弹簧测力计示数如图所示，图甲中的圆柱体有一半体积浸入水中。下列结论错误的是（ ）
A. 圆柱体的密度为
B. 盐水的密度为
C. 图丙中圆柱体受到的浮力比图甲中的大1.1N
D. 若图丙中弹簧测力计示数为2.6N，圆柱体浸入盐水中的体积为总体积的
【答案】B
【解析】A．由甲知，圆柱体一半体积浸没在水中受到的拉力F1=3.0N，即G-F浮=3.0N①
由乙知，圆柱体浸没在水中受到的拉力F2=2.0N，即G-F'浮=2.0N②
根据阿基米德原理F浮=ρ水gV排=ρ水gV，所以F'浮=2F浮③
联立①②③解得F浮=1N，F'浮=2N，代入①得G=4N
圆柱体的体积④
圆柱体的密度⑤
由④⑤得圆柱体的密度，
故A正确，不符合题意；
B．由丙知，圆柱体浸没在盐水中受到的拉力F3=1.9N，即G-F盐浮=1.9N
则F盐浮=2.1N，根据，所以
故B错误，符合题意；
C．图丙中圆柱体受到的浮力F盐浮=2.1N，图甲中圆柱体受到的浮力F浮=1.0N，则图丙中圆柱体受到的浮力比图甲中的大2.1N-1N=1.1N
故C正确，不符合题意；
D．若图丙中弹簧测力计示数为2.6N，即圆柱体浸在盐水中受到的拉力F'3=2.6N，则F'盐浮=4N-2.6N=1.4N
根据F盐浮=ρ盐水gV排可得，则圆柱体浸在盐水中受到的拉力2.6N时与圆柱体完全浸入盐水中的体积比为
故D正确，不符合题意。
故选B。
9. 某同学利用如图所示的装置探究影响导体电阻大小的因素，实验中四根金属丝的规格如下表所示。下列说法正确的是（ ）
A. 实验过程中，灯泡越亮，说明接入电路中金属丝的电阻越大
B. 选择金属丝①和③可以探究电阻的大小是否跟导体的材料有关
C. 选择金属丝②和④可以探究电阻的大小是否跟导体的长度有关
D. 选择金属丝①和④可以探究电阻的大小是否跟导体的横截面积有关
【答案】B
【解析】A．灯泡越亮，说明电路中的电流越大，则表明接入电路中的金属丝的电阻越小，故A错误；
B．选择金属丝①和③，导线的长度和横截面积均相同，而材料不同，可以探究导体的电阻大小是否跟导体的材料有关，故B正确；
C．探究电阻的大小是否跟导体的长度有关，保持导体的材料和横截面积相同，长度不同，选择金属丝②和④，导线的长度和横截面积都不同，不能探究电阻的大小与导体的长度的关系，故C错误；
D．探究电阻的大小是否跟导体的横截面积有关，保持导体的材料和长度相同，横截面积不同，选择金属丝①和④，导体的材料和横截面积不同，长度相同，不能探究电阻的大小跟导体的横截面积的关系，故D错误。
故选B。
10. 某同学利用如图所示的装置探究什么情况下磁可以生电。下列说法正确的是（ ）
A. 换用磁性更强的磁体，保持导线ab和磁体静止，闭合开关，电流表指针偏转
B. 将导线ab换成匝数很多的线圈，保持磁体和线圈静止，闭合开关，电流表指针偏转
C. 保持磁体静止，闭合开关，使导线ab从图中位置竖直向上运动，电流表指针偏转
D. 保持导线ab静止，闭合开关，使磁体从图中位置水平向右运动，电流表指针偏转
【答案】D
【解析】A．导线ab在磁场中静止，换用磁性更强的蹄形磁体，闭合开关，导体在磁场中没有发生相对运动，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不偏转，故A错误；
B．导线ab在磁场中静止，将导线ab换成匝数很多的线圈，闭合开关，导体在磁场中没有发生相对运动，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不偏转，故B错误；
C．保持磁体静止，闭合开关，使导线ab从图中位置竖直向上运动，运动方向与磁场方向平行，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不发生偏转，故C错误；
D．保持导线ab静止，闭合开关，使磁体从图中位置水平向右运动，导体ab做切割磁感线运动，会产生感应电流，电流表指针发生偏转，故D正确。
故选D。
11. 图甲是一个常用的插线板，图乙是其内部元件连接的示意图。将一盏台灯插头插入插线板的插孔内，闭合插线板开关和台灯开关，台灯正常发光。下列说法正确的是（ ）
A. 断开插线板开关，台灯仍正常发光B. 断开台灯开关，指示灯会熄灭
C. 若指示灯断路，台灯仍正常发光D. 若台灯内部短路，指示灯会被烧坏
【答案】C
【解析】A．由图乙可知，插座和指示灯并联，插线板开关在干路中，断开插线板开关，台灯不能正常发光，故A错误；
B．由图乙可知，插座和指示灯并联，断开台灯开关，指示灯仍然发光，故B错误；
C．由图乙可知，插座和指示灯并联，它们之间互不影响，若指示灯断路，台灯仍正常发光，故C正确；
D．若台灯内部短路，指示灯没有电流通过，指示灯不会被烧坏，故D错误。
故选C。
12. 如图所示是某电炖锅的简化电路图，旋转开关内有一块绝缘圆盘，在圆盘边缘有8个金属触点，绕中心轴转动的绝缘旋钮两端各有一个金属片，转动旋钮可将相邻金属触点连通。电炖锅通过旋转开关可以实现快炖、慢炖和保温功能，、和均为加热电阻，且。电炖锅的部分参数如下表所示。下列结论正确的是（ ）
A. 电阻的阻值为968Ω
B. 电阻的阻值为60.5Ω
C. 电炖锅的慢炖功率为400W
D. 旋转开关在如图所示位置时，通过电阻的电流约为1.82A
【答案】A
【解析】AB．由图可知，当开关上端接到⑤⑥，下端接①②，R1、R2和R3串联，电路的总电阻最大，由可知电路的总功率最小，为保温挡，电路的总电阻
当开关上端接到③④，下端接⑦⑧，R1和R3并联，电路的总电阻最小，由可知电路的总功率最大，为快炖挡，电路的总电阻
因为R1=R3，所以
即R1=R3=121Ω
R2的阻值R2=R-R1-R3=1210Ω-121Ω-121Ω=968Ω
故A正确，B错误；
C．当开关上端接到②③，下端接⑥⑦，R1和R3串联，电路的总电阻较小，由可知电路的总功率较大，为慢炖挡，慢炖的功率
故C错误；
D．旋转开关在如图所示位置时，电路中出现断路，通过电阻的电流为零，故D错误。
故选A。
第Ⅱ卷（非选择题 共60分）
二、非选择题（本题包括12小题，共60分）
13. 2025年“五一”假期，武汉光谷空轨单日客流量再创新高。光谷空轨是国内首条悬挂式单轨系统，运行线路全长10.5km，它凭借“人在空中游，景在脚下飞”的独特体验，以及全自动无人驾驶、人脸识别无感通行等创新应用，吸引海内外游客竞相乘坐。
（1）如图所示，光谷空轨列车正在平稳运行。乘客有“景在脚下飞”体验，是以________为参照物；
（2）若空轨列车某次跑完全程需要20min，则空轨列车的平均速度为________km/h；
（3）光谷空轨应用了飞轮储能等绿色环保生态节能技术，可实现能耗节约15%左右，助力“碳达峰、碳中和”目标。飞轮储能系统在储能时，利用列车制动时产生的电能驱动电动机，带动飞轮转动；在释能时，飞轮又带动发电机运行，此时飞轮储能系统将________能转化为电能。
【答案】（1）列车 （2）31.5
（3）机械
【解析】【小问1详解】
乘客以列车为参照物时，由于景相对于列车的位置不断发生变化，所以有“景在脚下飞”的体验。
【小问2详解】
空轨列车的平均速度为
【小问3详解】
在释放能量时，飞轮带动发电机运行，飞轮由于转动具有机械能，此时飞轮储能系统将机械能转化为电能。
14. 如图所示是直流电铃的原理图。衔铁与弹性片相连，自然情况下弹性片是和螺钉接触的。
（1）闭合开关，电磁铁A端为________极，电磁铁吸引衔铁，敲击铃碗发声，此时电路中________电流通过，接着弹性片又和螺钉接触，如此往复。
（2）下列装置中和电铃一样也用到了电磁铁的是________（填序号）。
①电磁起重机②小小电动机③电磁继电器
【答案】（1）N 没有 （2）①③
【解析】【小问1详解】
[1]安培定则内容为：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。标出右边电磁铁中电流方向，如下图所示：
用右手握住电磁铁，使四指指向电流的方向，则大拇指指向A端，所以A端为N极。
[2]当电磁铁吸引衔铁时，弹性片与螺钉分离，此时电路处于断路状态，所以电路中没有电流通过接着弹性片又和螺钉接触，电路又形成通路，如此往复。
【小问2详解】
①电磁起重机是利用电磁铁来搬运钢铁材料的装置，通电时，电磁铁有磁性，能吸引钢铁材料；断电时，电磁铁失去磁性，钢铁材料就会落下，所以电磁起重机用到了电磁铁，故①符合题意；
②电动机是利用通电导体在磁场中受力运动的原理制成的，没有用到电磁铁，故②不符合题意；
③电磁继电器是利用电磁铁控制工作电路通断的开关，当控制电路接通时，电磁铁有磁性，吸引衔铁，使工作电路闭合；当控制电路断开时，电磁铁失去磁性，衔铁在弹簧的作用下复位，使工作电路断开，所以电磁继电器用到了电磁铁，故③符合题意。
故选①③。
15. 为了增强市民身体素质，武汉很多公园安装了各式各样的健身器材。使用如图所示的器材时，将配重片调节至合适的限位孔，紧握把手向下拉，支架就可以绕着转轴转动，底座上的缓冲垫可以防止支架回落时噪声过大、限位垫可以防止支架转动角度过大。已知配重片的质量为10kg，相邻限位孔之间距离为15cm。
（1）请在图中画出某同学在A位置向下拉把手的拉力F的力臂。
（2）该同学在A位置沿图中力F所示的方向刚好能用150N的力拉动把手，拉力的力臂为30cm，接着他将配重片向左移动了一个限位孔，再次在A位置沿图中力F所示的方向刚好拉动把手需要________N的拉力。（不计支架和把手的重力以及支架和转轴间的摩擦力）
（3）该同学紧握把手同一位置沿竖直方向缓慢向下拉的过程中，拉力大小________（填“变小”“不变”“变大”或“先变小后变大”）。
【答案】（1） （2）200 （3）变小
【解析】【小问1详解】
据图可知，转轴为支点，力臂为支点和垂直于力的作用线的连线，据此作图：
【小问2详解】
根据F1l1=F2l2计算可知没有移动配重片前的阻力臂
移动配重片之后，阻力臂的长度为60cm，同理计算此时的拉力
【小问3详解】
竖直缓慢拉动的过程中，阻力臂逐渐减小，阻力不变，动力臂变大，根据F1l1=F2l2分析可知，拉力逐渐变小。
16. 某小组在探究萘熔化过程温度的变化规律时，每隔1min记录一次温度，得到如图所示的温度随时间变化的图象。分析图象可知：
（1）萘的熔点为________℃，从萘开始熔化到所有萘完全熔化大约持续了________（填“10”“15”“25”或“35”）min；
（2）萘在AB段和CD段升温较慢的是________段，可能是因为固态萘的比热容________液态萘的比热容。
【答案】（1）80 15
（2）CD 小于
【解析】【小问1详解】
[1][2]由图可知，BC段是萘的熔化过程，熔化的温度是80℃，萘的熔点为80℃，第10min到第25min是萘的熔化过程，从萘开始熔化到所有萘完全熔化大约持续了25min-10min=15min
【小问2详解】
[1][2]由图可知，AB段的时间是10min，升高的温度是80℃-50℃=30℃
CD段的时间是10min，升高的温度是100℃-80℃=20℃
所以CD段升温较慢，两段加热时间相同，即吸收的热量相同，质量相同，液态萘的比热容的比热容较大，由Q=cmΔt可知，CD段升温较慢。
17. 某小组利用焦距不同的凸透镜，模拟正常眼睛通过调节晶状体的形状看清远处和近处的物体。
（1）如图所示是同学们先用焦距为15cm的凸透镜模拟看清远处物体的情景。点燃蜡烛后，光屏上恰能成清晰的像，这个像是________、倒立的实像。
（2）为了接着模拟正常眼睛通过调节晶状体的形状看清近处的物体，同学们保持凸透镜和光屏的位置不变，选用焦距为________（填“10”“12”“16”或“20”）cm的凸透镜替换图中的凸透镜，移动蜡烛，直到光屏上再次成清晰的像。
（3）同学们由此联想到：通过远眺可以让睫状体放松，晶状体厚度________（填“变薄”“不变”或“变厚”），对光的偏折能力________，有助于缓解长时间用眼导致的疲劳和预防近视。
【答案】（1）缩小 （2）12
（3）变薄 变弱
【解析】【小问1详解】
由图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像
【小问2详解】
要看清近处的物体，即物距减小，根据凸透镜成实像时，物近像远像变大，可知，此时像成在光屏的后方；若保持凸透镜和光屏的位置不变，即像距不变，应选用对光线的会聚能力强的凸透镜；因同学们先用焦距为15cm的凸透镜模拟看清远处物体的情景，因此选用的凸透镜的焦距应小于15cm；若选用焦距为10cm凸透镜，此时像距等于二倍焦距，成倒立、等大的实像，与正常眼睛成像情况不符，故选用焦距为12cm的凸透镜替换图中的凸透镜，移动蜡烛，直到光屏上再次成清晰的像；
【小问3详解】
[1][2]睫状体放松，晶状体厚度变薄，即晶状体凸度变小，对光的偏折能力变弱，有助于缓解长时间用眼导致的疲劳和预防近视。
18. 某同学利用如图甲所示的电路测量定值电阻的阻值，实验中电源电压保持不变，滑动变阻器的规格为“30Ω 1.0A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确改接电路后，将滑动变阻器的滑片移到阻值最大处，闭合开关，电流表示数如图乙所示，此时电路中的电流为________A，电压表示数为零，接着将滑动变阻器的滑片移到阻值最小处，发现电流表示数增加了0.24A，电压表示数始终为零，原因可能是________（填序号）。
①定值电阻被短接
②电压表量程选大了
③电压表和定值电阻左端接线柱相连的导线断路
（3）解决问题后，接着进行实验，该同学最终测出定值电阻的阻值约为________Ω，选用的电源电压约为________V。
【答案】（1） （2）0.16 ①③
（3）20 8
【解析】【小问1详解】
在伏安法测电阻实验中，电压表应与定值电阻并联，电流表应与定值电阻串联，滑动变阻器应“一上一下”接入电路。 由图甲可知，定值电阻右端接线柱与电流表左端接线柱的导线是错误的，改正电路如下：
【小问2详解】
[1]由乙图可知，电流表选择小量程，分度值为0.02A，示数0.16A，即此时电路中的电流为0.16A。
[2]将滑动变阻器的滑片移到阻值最大处，闭合开关，电压表示数为零，接着将滑动变阻器的滑片移到阻值最小处，电流表示数增加了0.24A，电压表示数始终为零。
①若定值电阻被短接，那么电压表测的是一段导线的电压，导线电阻很小，根据U=IR可知，电压表示数为零，且电路中电流会随着滑动变阻器阻值的减小而增大，故①符合题意；
②若电压表量程选大了，电压表应该有示数，只是电压表指针偏转角度较小，故②不符合题意；
③若电压表和定值电阻左端接线柱相连的导线断路，那么电压表断路，电压表无示数，故③符合题意。
故选①③。
【小问3详解】
[1][2]故障解决后，滑片最大处电流I1​=0.16A，滑动变阻器30Ω，当定值电阻R，电源电压U=I1​(R+30Ω)①
滑片最小处（变阻器0Ω），电流I2​=0.16A+0.24A=0.4A，U=I2​R=0.4R②
联立①②得0.16(R+30)=0.4R
解得R=20Ω，则电源电压为U=0.4R=0.4A×20Ω=8V
19. “中国天眼”全称500米口径球面射电望远镜，是我国独立自主设计并建造的世界最大的单口径射电望远镜，如图甲所示，它的反射面是一个相当于35个足球场的“大锅”，由四千多片超薄三角形铝板组成，这些铝板通过下方的液压促动器能快速改变方向、精确定位。
（1）如图乙所示，若天体射向天眼反射面铝板的无线电波性质和光波类似，也沿直线传播，为了能将无线电波反射到接收装置所在的位置A，假设入射点位置不变，请画出这块铝板被促动器调整后的位置。（保留作图痕迹）
（2）如图丙所示，为了不压坏“锅面”，检修人员将自己悬挂在一个体积为的氦气球下，并在肘部、膝关节等处佩戴扩大接触面积的缓冲垫，采用爬行的方式进行维护作业，这样保证他和“锅面”的接触面积至少有。
①如果天眼周围空气的密度为，氦气球内氦气的密度为，那么氦气球受到的浮力为多少N？
②体重为750N的检修人员如果为了既能较自如地控制自己的动作，又不会将铝板压变形，要求他对水平“锅面”的压力在之间，而为了不损伤反射面，又要求他对水平“锅面”的压强不要超过2000Pa，那么检修人员在“锅底”水平铝板上作业时，悬挂在气球下方的配重、挂绳和气球外壳的重力最大为多少N？最小为多少N？
【答案】（1） （2）①2760N；②最大1776N，最小1721N
【解析】【小问1详解】
根据光的反射定律，反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角。 连接入射点和接收装置所在位置A，得到反射光线。 作入射光线和反射光线夹角的角平分线，即为法线。 过入射点作垂直于法线的直线，该直线即为铝板调整后的位置，如图所示：
【小问2详解】
①根据阿基米德原理
②设悬挂在气球下方的配重、挂绳和气球外壳的重力为G0。已知检修人员对水平“锅面”的压力最大为Fmax=200N
“锅面”能承受的最大压强pmax=2000Pa，根据可得，“锅面”能承受的最大压力
则“锅面”能承受的最大压力为180N；氦气球内氦气的重力
检修人员体重G人=750N，氦气球受到的浮力F浮=2760N。 对检修人员、配重、挂绳和气球外壳整体进行受力分析，整体受到竖直向下的总重力G总=G人+G0+G氦气
根据受力平衡可得F浮+F支=G人+G0+G氦气
则配重的重力为G0=F浮+F支−G人−G氦气
“锅面”受到的压力最小为125N，则人受到的最小支持力为125N，则G0有最小值
“锅面”受到的压力最大为180N，则人受到的最大支持力为180N，则G0有最大值
编号
材料
长度/m
横截面积/
①
锰铜丝
1.0
0.2
②
镍铬合金丝
0.5
0.2
③
镍铬合金丝
1.0
02
④
镍铬合金丝
1.0
0.6
热效率
84％
保温功率
40W
快炖功率
800W
容量
5L
