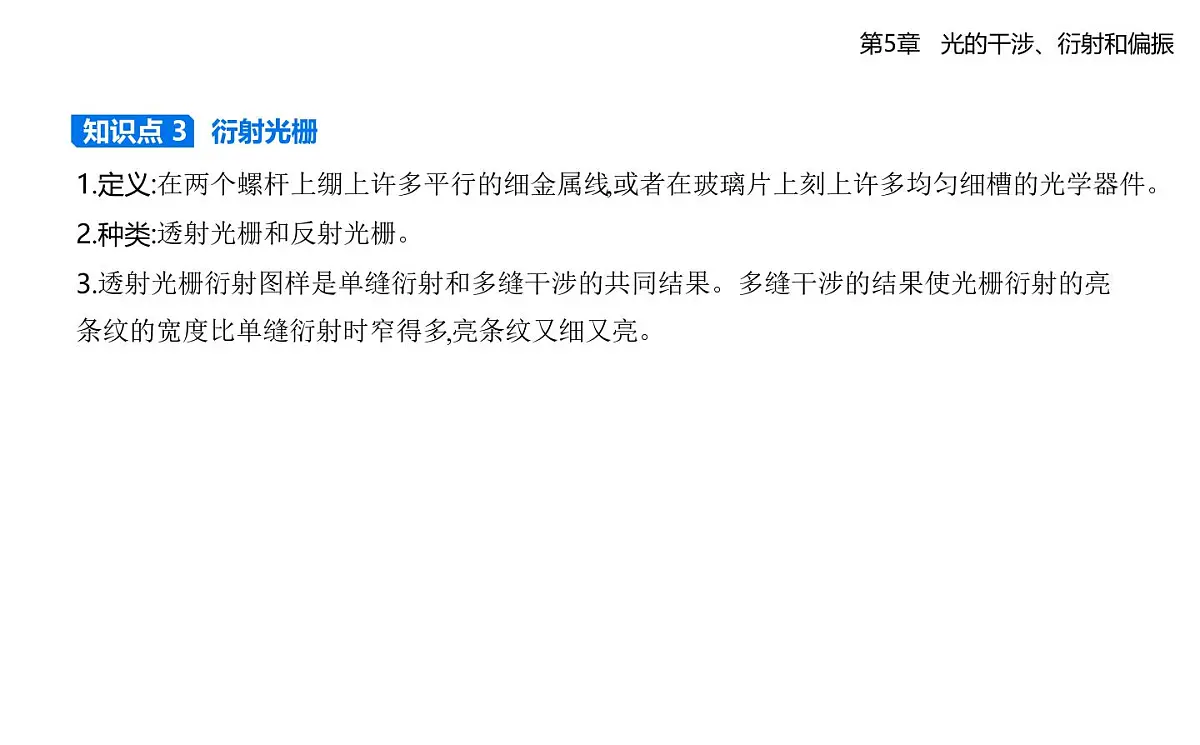

1.定义:在两个螺杆上绷上许多平行的细金属线,或者在玻璃片上刻上许多均匀细槽的光学器件。2.种类:透射光栅和反射光栅。3.透射光栅衍射图样是单缝衍射和多缝干涉的共同结果。多缝干涉的结果使光栅衍射的亮条纹的宽度比单缝衍射时窄得多,亮条纹又细又亮。

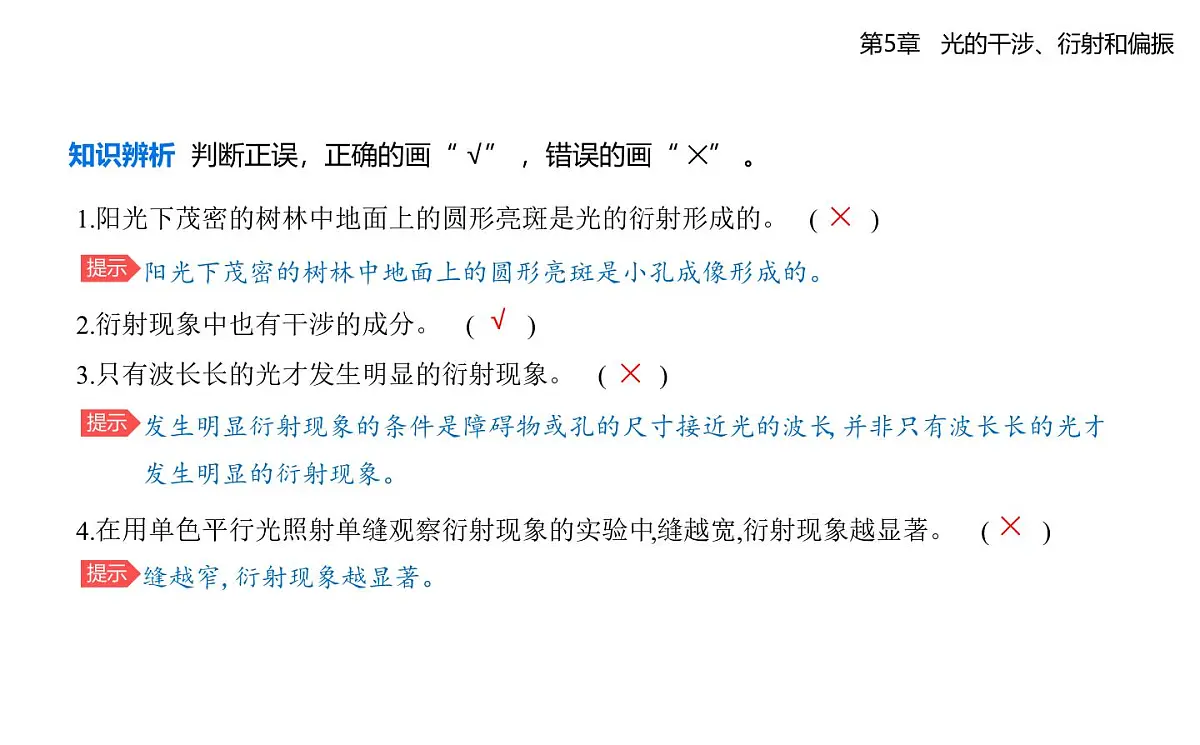

1.阳光下茂密的树林中地面上的圆形亮斑是光的衍射形成的。 (　    )2.衍射现象中也有干涉的成分。 (　    )3.只有波长长的光才发生明显的衍射现象。 (　    )4.在用单色平行光照射单缝观察衍射现象的实验中,缝越宽,衍射现象越显著。 (　    )
知识辨析 判断正误，正确的画“ √” ，错误的画“ ✕” 。
阳光下茂密的树林中地面上的圆形亮斑是小孔成像形成的。
发生明显衍射现象的条件是障碍物或孔的尺寸接近光的波长,并非只有波长长的光才发生明显的衍射现象。
缝越窄,衍射现象越显著。

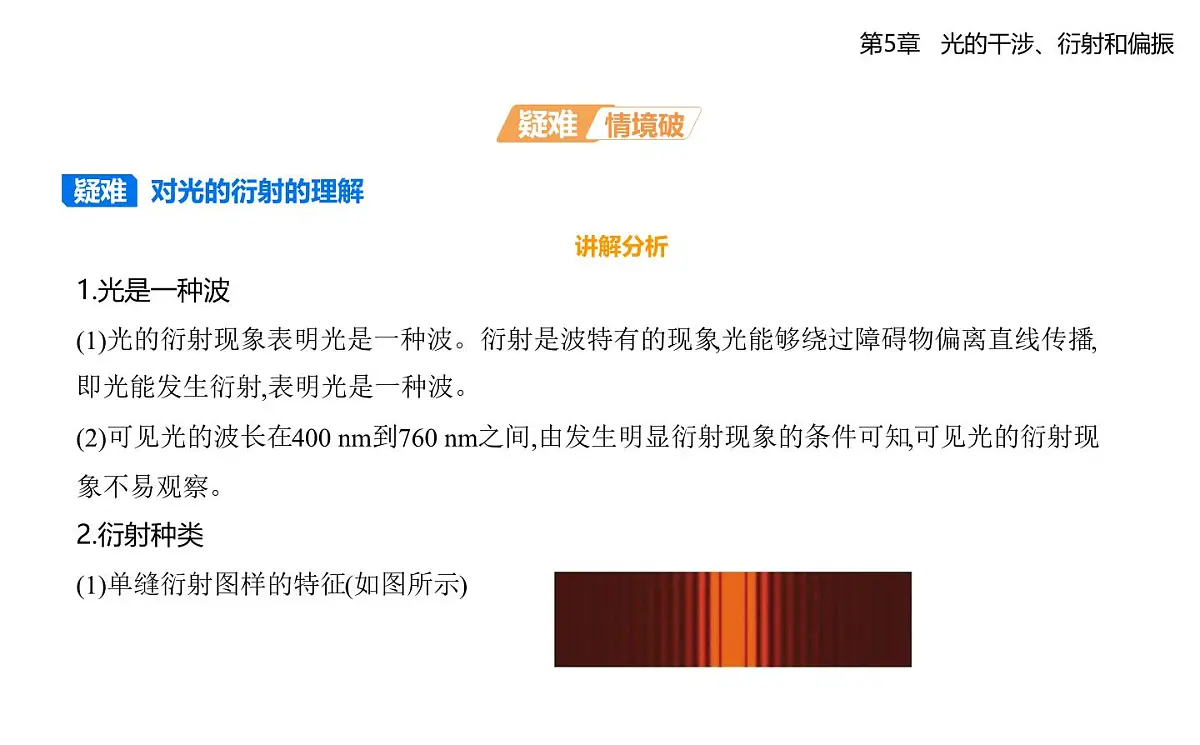

1.光是一种波(1)光的衍射现象表明光是一种波。衍射是波特有的现象,光能够绕过障碍物偏离直线传播,即光能发生衍射,表明光是一种波。(2)可见光的波长在400 nm到760 nm之间,由发生明显衍射现象的条件可知,可见光的衍射现象不易观察。2.衍射种类(1)单缝衍射图样的特征(如图所示)
①中央条纹亮而宽。②两侧亮条纹具有对称性,亮条纹宽度逐渐变窄,亮度逐渐降低。③波长一定时,单缝窄的中央亮条纹宽,条纹间距大;单缝不变时,波长长的中央亮条纹宽,条纹间距大。④白光的单缝衍射条纹中央为白色亮条纹,两侧为彩色条纹,且靠近白色亮条纹的一侧为紫色,另一侧呈红色。(2)圆孔衍射图样的特征(如图所示)
①单色光的圆孔衍射图样:中央亮圆的亮度大,向外是明暗相间的不等距的圆环。越向外,亮圆环亮度越低。②白光的圆孔衍射图样:中央亮圆为白色,向外是彩色圆环。(3)圆盘衍射图样的特征　　各种不同形状的障碍物都能使光发生衍射,致使影的轮廓的边缘模糊不清,若在单色光(如激光)传播途中放一个较小的圆盘,会发现在影的中心有一个亮斑,这就是泊松亮斑(如图所示)。
①形成泊松亮斑时,圆盘阴影的边缘是模糊的,在阴影外还有不等间距的明暗相间的圆环。②圆盘衍射图样中的亮环或暗环间的距离随着半径的增大而减小。
③圆盘衍射图样与圆孔衍射图样比较a.均有明暗相间的圆环,中心均有亮斑。b.圆孔衍射图样的中心亮斑较大,而泊松亮斑较小。3.单缝衍射与双缝干涉的比较
典例 如图所示的四种明暗相间的条纹分别是红光、黄光各自通过同一个双缝干涉仪器【1】形成的干涉图样以及绿光、紫光各自通过同一个单缝【2】形成的衍射图样(灰色部分表示亮纹)。四幅图中,从左往右亮条纹的颜色依次是 (　    ) A.黄、绿、红、紫　    B.黄、紫、红、绿C.红、紫、黄、绿　    D.红、绿、黄、紫
