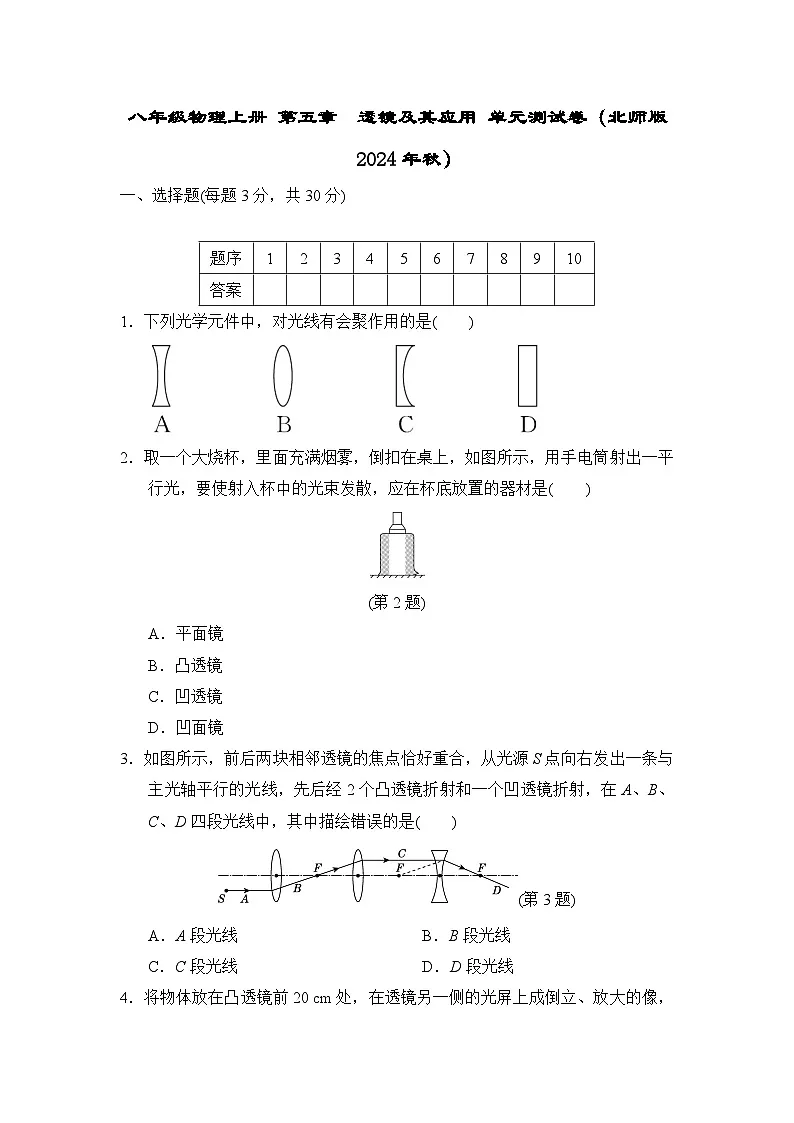

八年级物理上册 第五章　透镜及其应用 单元测试卷（北师版 2024年秋）

这是一份八年级物理上册 第五章　透镜及其应用 单元测试卷（北师版 2024年秋），共9页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

1．下列光学元件中，对光线有会聚作用的是( )
2．取一个大烧杯，里面充满烟雾，倒扣在桌上，如图所示，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是( )
(第2题)
A．平面镜
B．凸透镜
C．凹透镜
D．凹面镜
3．如图所示，前后两块相邻透镜的焦点恰好重合，从光源S点向右发出一条与主光轴平行的光线，先后经2个凸透镜折射和一个凹透镜折射，在A、B、C、D四段光线中，其中描绘错误的是( )
(第3题)
A．A段光线 B．B段光线
C．C段光线 D．D段光线

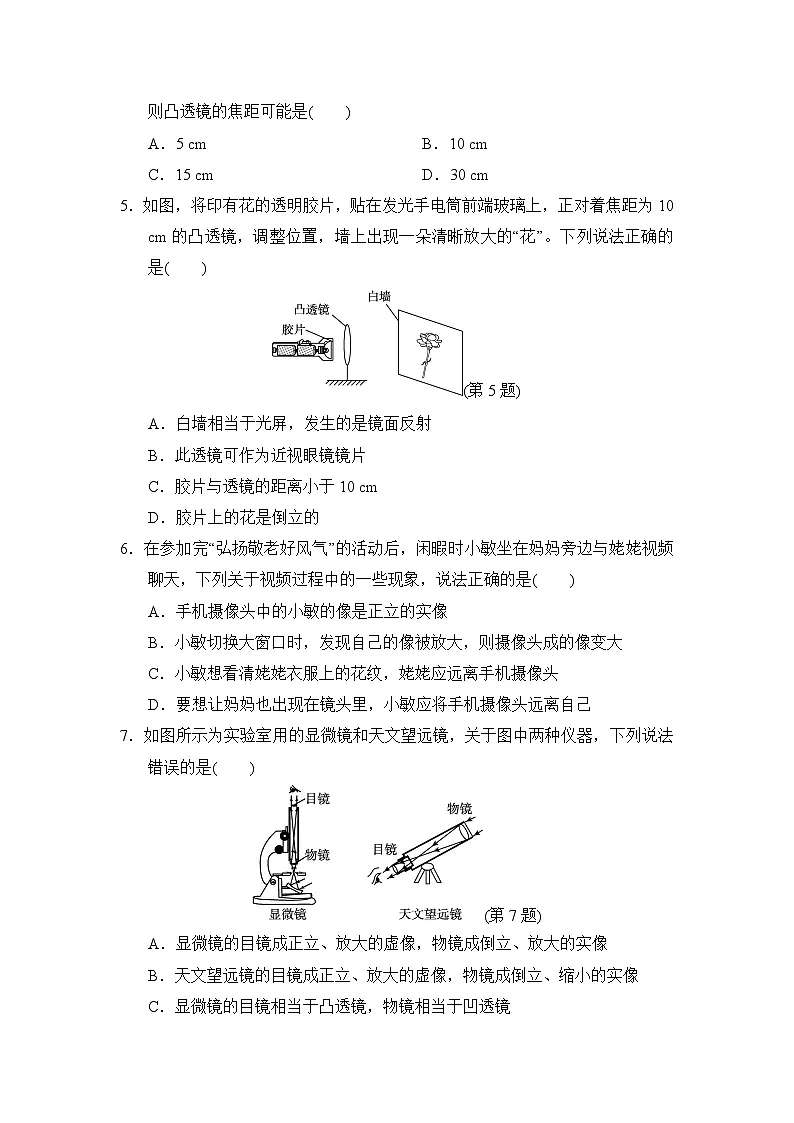

4．将物体放在凸透镜前20 cm处，在透镜另一侧的光屏上成倒立、放大的像，则凸透镜的焦距可能是( )
A．5 cm B．10 cm
C．15 cm D．30 cm
5．如图，将印有花的透明胶片，贴在发光手电筒前端玻璃上，正对着焦距为10 cm的凸透镜，调整位置，墙上出现一朵清晰放大的“花”。下列说法正确的是( )
(第5题)
A．白墙相当于光屏，发生的是镜面反射
B．此透镜可作为近视眼镜镜片
C．胶片与透镜的距离小于10 cm
D．胶片上的花是倒立的
6．在参加完“弘扬敬老好风气”的活动后，闲暇时小敏坐在妈妈旁边与姥姥视频聊天，下列关于视频过程中的一些现象，说法正确的是( )
A．手机摄像头中的小敏的像是正立的实像
B．小敏切换大窗口时，发现自己的像被放大，则摄像头成的像变大
C．小敏想看清姥姥衣服上的花纹，姥姥应远离手机摄像头
D．要想让妈妈也出现在镜头里，小敏应将手机摄像头远离自己
7．如图所示为实验室用的显微镜和天文望远镜，关于图中两种仪器，下列说法错误的是( )
(第7题)
A．显微镜的目镜成正立、放大的虚像，物镜成倒立、放大的实像
B．天文望远镜的目镜成正立、放大的虚像，物镜成倒立、缩小的实像
C．显微镜的目镜相当于凸透镜，物镜相当于凹透镜

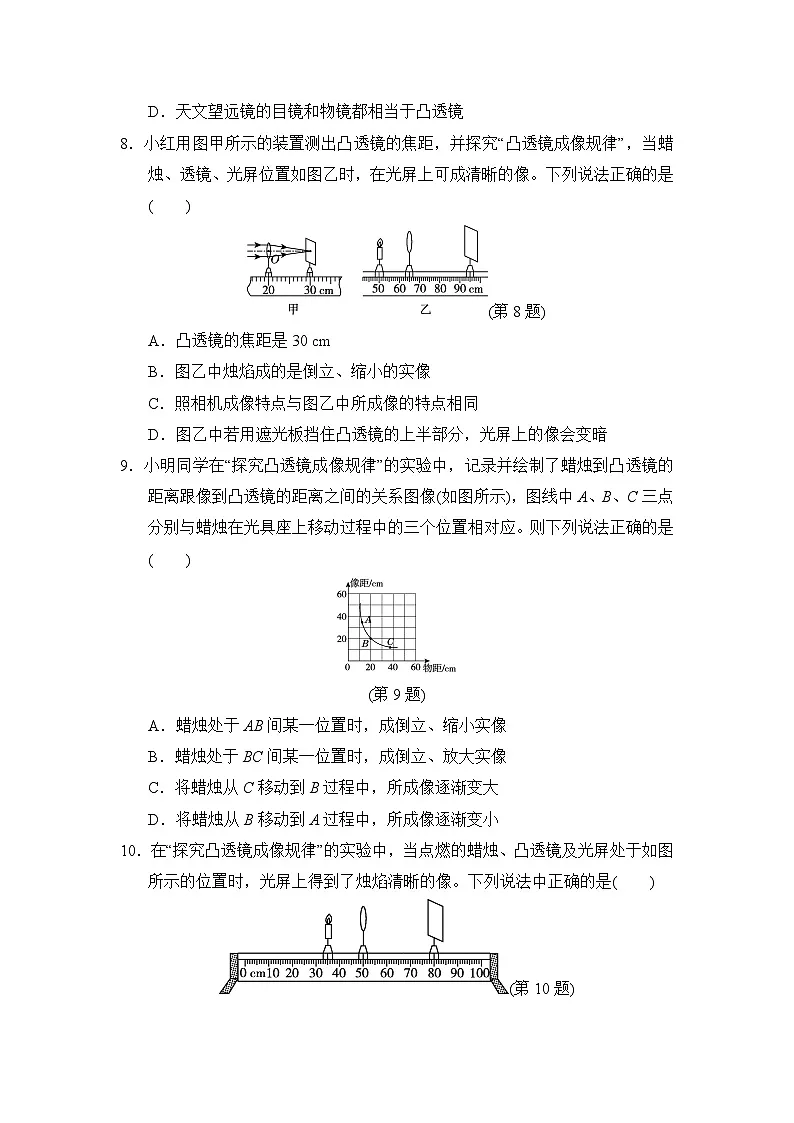

D．天文望远镜的目镜和物镜都相当于凸透镜
8．小红用图甲所示的装置测出凸透镜的焦距，并探究“凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是( )
(第8题)
A．凸透镜的焦距是30 cm
B．图乙中烛焰成的是倒立、缩小的实像
C．照相机成像特点与图乙中所成像的特点相同
D．图乙中若用遮光板挡住凸透镜的上半部分，光屏上的像会变暗
9．小明同学在“探究凸透镜成像规律”的实验中，记录并绘制了蜡烛到凸透镜的距离跟像到凸透镜的距离之间的关系图像(如图所示)，图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是( )
(第9题)
A．蜡烛处于AB间某一位置时，成倒立、缩小实像
B．蜡烛处于BC间某一位置时，成倒立、放大实像
C．将蜡烛从C移动到B过程中，所成像逐渐变大
D．将蜡烛从B移动到A过程中，所成像逐渐变小
10．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，光屏上得到了烛焰清晰的像。下列说法中正确的是( )
(第10题)
A．光屏上成倒立、缩小的实像
B．透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像
C．透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像
D．在蜡烛和透镜间放入近视眼镜，光屏向左移动，可再次得到清晰的像
二、填空题(每空2分，共24分)
11．小智用一个透镜观察麦穗，如图所示。该透镜属于______(填“凸”或“凹”)透镜，对光有______作用。如果该透镜的焦距为10 cm，则麦穗到该透镜的距离应________(填“大于”“小于”或“等于”)10 cm。
(第11题) (第12题)
12．如图所示，某同学拿了一个透明玻璃球放在地上。当他站在某处时，可看到玻璃球中的蓝天和大地反转了过来。这是因为玻璃球相当于凸透镜，远处风景通过玻璃球成了一个______、______的实像。(均填像的性质)
13．有一款摄像设备——“猎豹”，专门用于比赛的转播工作。它跟踪拍摄运动员比赛时成________(填“正立”或“倒立”)、________(填“放大”或“缩小”)的实像；这种摄像机镜头具有自动变焦功能，要想使被拍摄运动员的像更大一些，镜头应往________(填“前伸”或“后缩”)一些。
14．西汉时期《淮南万毕术》中，记载有“削冰令圆，举以向日，以艾承其影，则火生”(如图甲)；其中“削冰令圆”是把冰削成________透镜，用于生火；该种透镜可以用来矫正图________(填“乙”或“丙”)中的视力问题。
(第14题)
15．某同学想探究凸透镜成像规律。实验桌上有两个大小相同的凸透镜，焦距分别为10 cm和20 cm，如图1所示。请你帮助他完成下列内容：他先将其中一个凸透镜放在光具座上，当烛焰、透镜及光屏的位置如图2所示时，恰能在光屏上得到一个清晰、等大烛焰的像，则他选择凸透镜的焦距为________cm；观察如图1所示的凸透镜形状，可以确定他选择的凸透镜是________(填“甲”或“乙”)。
(第15题)
三、作图题(每题3分，共6分)
16．如图所示，S′是S通过凸透镜所成的像，请找出该凸透镜右侧的焦点F，再将S通过凸透镜后的光线补充完整。
(第16题)
17．如图所示，分别画出光线ab对应的水中的入射光线和经凹透镜折射后的光线。
(第17题)
四、实验探究题(每空2分，共30分)
18．小芳同学做“探究凸透镜成像规律”实验，她首先按如图1所示完成仪器装配，图中H点是2倍焦距处。
(第18题)
(1)实验前，调节烛焰、凸透镜、光屏的中心大致在同一高度，其目的是使完整的像__________________。
(2)调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向________(填“左”或“右”)移动，这次成的是____________的实像，生活中的______________(填“照相机”“投影仪”或“放大镜”)就是利用这个原理制成的。
(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的______像，要想看到这个像，小芳应该采取的观察方法是________________________。
(4)在实验过程中，若蜡烛在A处，烛焰中心下降1 cm，则光屏上的像会________(填“向上”或“向下”)移动，像移动的距离________(填“大于”“小于”或“等于”)1 cm。
(5)小芳做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像，于是她在透明的玻璃板上用黑色笔画了个手表盘，如图2甲所示。把这个玻璃板放在蜡烛的位置上(图2乙)，并用平行光源对着玻璃板上的表盘照射，移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图3中，的____图。
19．某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“凸透镜对光的作用”和“凸透镜成像规律”，如图所示。
(第19题)
(1)在探究“凸透镜对光的作用”时，首先在两个透明长方体玻璃容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，在玻璃容器中充入蚊香烟雾的目的是______________。
(2)为了探究液体透镜折光能力与液体种类的关系，先后在橡皮膜中注入酒精和煤油，此时，应使液体透镜的凸起程度________(填“不变”或“改变”)，观察光线经不同液体透镜折射后的偏折程度。
(3)如图乙所示，兴趣小组想利用液体透镜来探究“凸透镜成像规律”：①图乙中烛焰清晰的像成在光屏上方，为使像成在光屏中央，应将液体透镜________(填“向上”或“向下”)移动。
②下表是某同学实验时记录的几组数据：
表格中第三次的物距应是________cm，通过观察数据，发现表格中第________次实验数据是编造的。
③光屏上出现清晰的像，如果向“液体透镜”中加注液体，使透镜凸起程度更大，此时像变模糊，这是模仿________(填“近视眼”或“远视眼”)的成因。
五、综合应用题(共10分)
20．阅读下面短文，回答文后的问题。
人类的眼睛
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的______、______的______，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰，由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在无穷远；眼睛所能看清楚的最近点，叫近点，正常眼的近点一般在距眼睛10 cm处。眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是眼睛酸胀、眼睛发干。看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25 cm。
(第20题)
(1)请把文中像的性质补充完整；
(2)人的眼睛是通过改变晶状体的________来获得清晰的像；普通照相机是在物距确定的情况下通过改变________使像变得清晰；
(3)根据上文，你认为人的正常眼的观察范围是________；
A．0～10 cm B．10～25 cm
C．从10 cm到无穷远 D．0～25 cm
(4)如何预防眼睛疲劳，请你提出一条合理化建议：__________________________________。
答案
一、1.B 2.C 3.D
4．C 方法点睛：当u＞2f时，成倒立、缩小的实像；当u＝2f时，成倒立、等大的实像；当f＜u＜2f时，成倒立、放大的实像。
5．D 6.D 7.C 8.D 9.C
10．B 方法点睛：物距小于像距时成倒立、放大的实像；在光的折射现象中，光路可逆；成实像时，物距增大，像距减小；近视眼镜是凹透镜，对光有发散的作用，眼镜使光线进入凸透镜前先发散，故应将光屏向右移动才能得到清晰的像。
二、11.凸；会聚；小于
12．倒立；缩小
13．倒立；缩小；前伸
14．凸；乙
15．10；乙 点拨：实验中通过凸透镜在光屏上得到的是一个清晰、等大烛焰的像，由此可知，此时蜡烛应位于二倍焦距处，故焦距为10 cm。凸透镜大小相同时，越厚的透镜焦距越小，故他选用的凸透镜为图乙。
三、16.解：如图所示。
(第16题)
17．解：如图所示。
(第17题)
四、18.(1)成在光屏中央
(2)右；倒立、放大；投影仪
(3)虚；在光屏一侧通过透镜观察
(4)向上；大于 (5)D
19．(1)显示光路
(2)不变
(3)①向下 ②15.0；5 ③近视眼
五、20.(1)倒立；缩小；实像
(2)焦距；像距 (3)C
(4)看书时间不能太长，中间要休息(或不要在太强的或太暗的光下看书，坚持做眼保健操等)
题序
1
2
3
4
5
6
7
8
9
10
答案
实验次数
1
2
3
4
5
物距u/cm
30．0
20．0
12．0
10．0
像距v/cm
15．0
20．0
30．0
60．0
70．0
