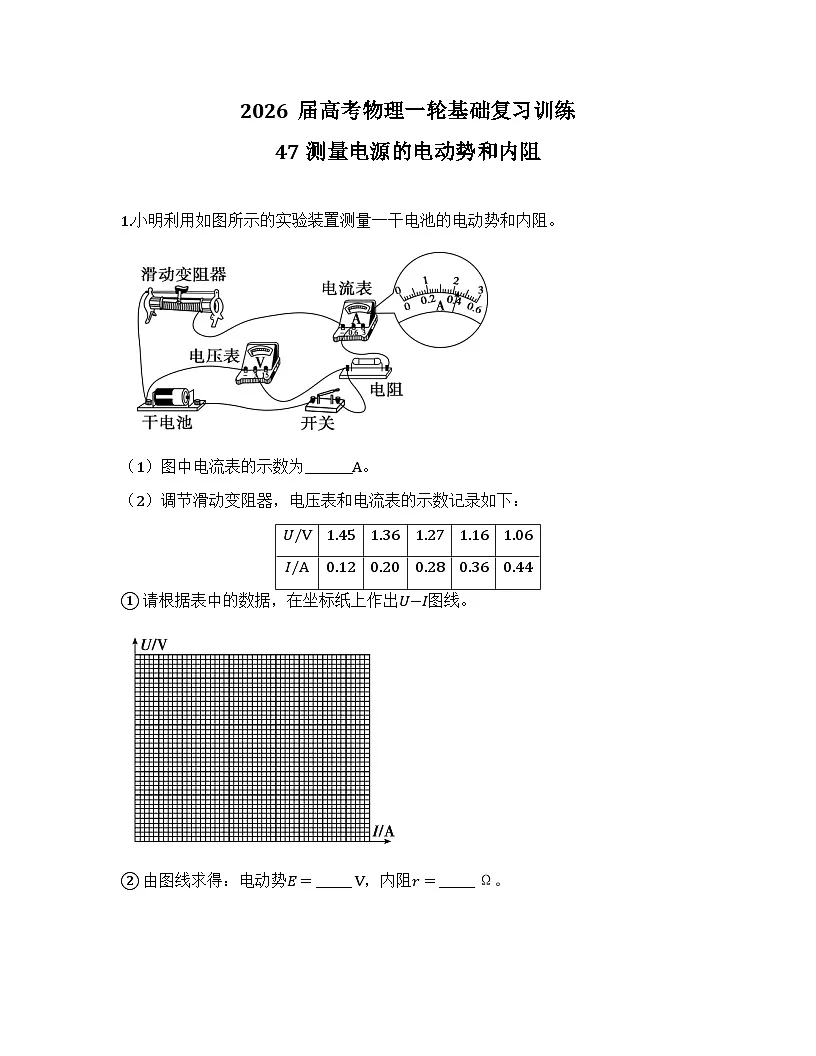

2026届高考物理一轮基础复习训练47 测量电源的电动势和内阻

这是一份2026届高考物理一轮基础复习训练47 测量电源的电动势和内阻，共17页。试卷主要包含了现要测量某电源的电动势和电阻，6 A）；，9 Ω）；等内容，欢迎下载使用。

1.小明利用如图所示的实验装置测量一干电池的电动势和内阻。
（1）图中电流表的示数为________A。
（2）调节滑动变阻器，电压表和电流表的示数记录如下：
① 请根据表中的数据，在坐标纸上作出U−I图线。
② 由图线求得：电动势E=______ V，内阻r=______ Ω。

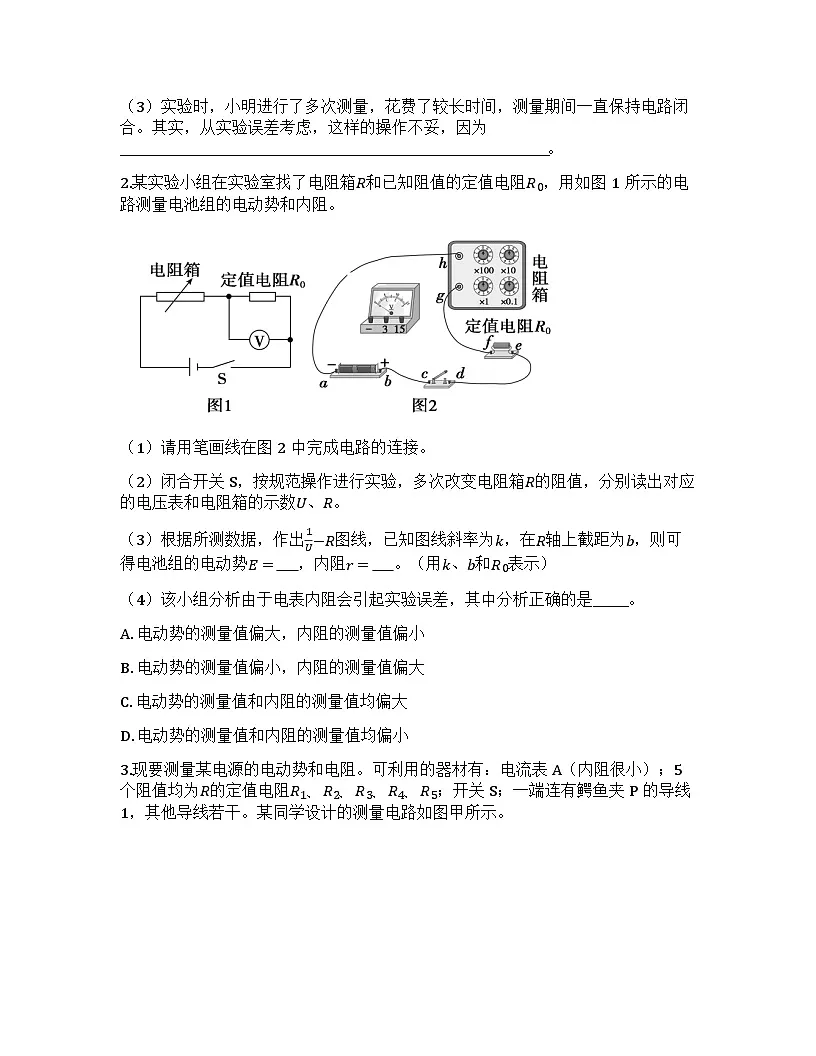

（3）实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合。其实，从实验误差考虑，这样的操作不妥，因为________________________________________________________________________。
2.某实验小组在实验室找了电阻箱R和已知阻值的定值电阻R0，用如图1所示的电路测量电池组的电动势和内阻。
（1）请用笔画线在图2中完成电路的连接。
（2）闭合开关S，按规范操作进行实验，多次改变电阻箱R的阻值，分别读出对应的电压表和电阻箱的示数U、R。
（3）根据所测数据，作出1U−R图线，已知图线斜率为k，在R轴上截距为b，则可得电池组的电动势E= ，内阻r= 。（用k、b和R0表示）
（4）该小组分析由于电表内阻会引起实验误差，其中分析正确的是______。
A. 电动势的测量值偏大，内阻的测量值偏小
B. 电动势的测量值偏小，内阻的测量值偏大
C. 电动势的测量值和内阻的测量值均偏大
D. 电动势的测量值和内阻的测量值均偏小

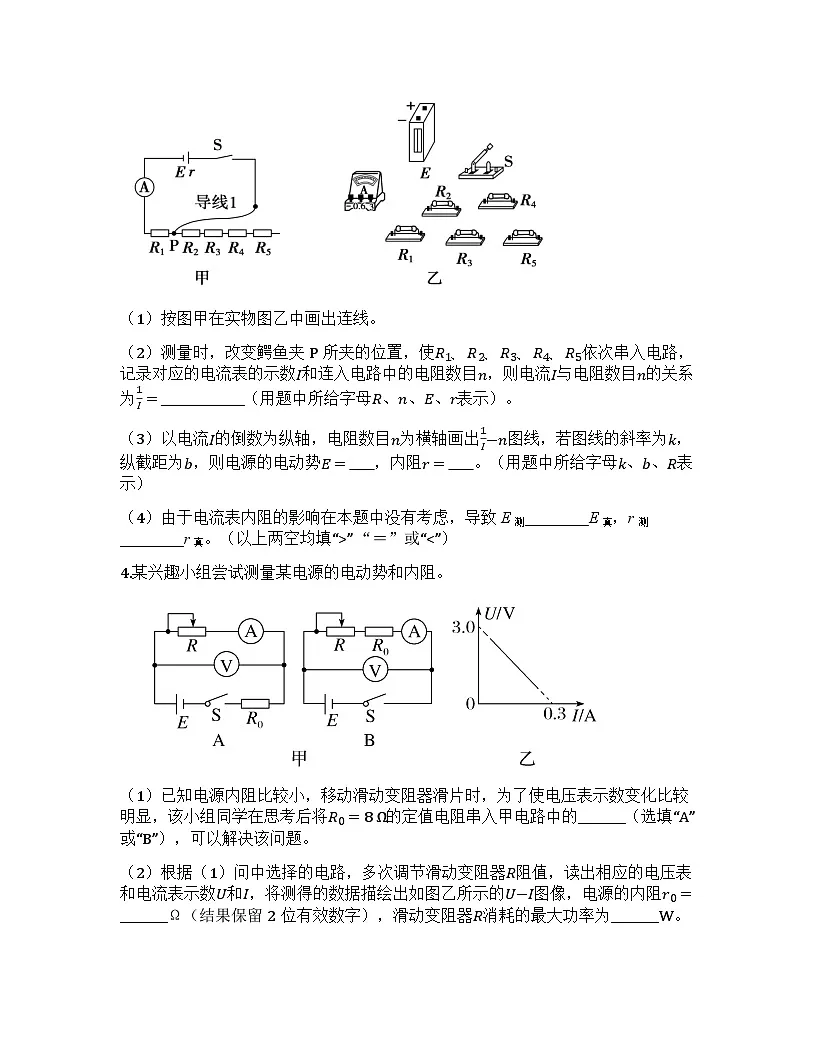

3.现要测量某电源的电动势和电阻。可利用的器材有：电流表A（内阻很小）；5个阻值均为R的定值电阻R1、R2、R3、R4、R5；开关S；一端连有鳄鱼夹P的导线1，其他导线若干。某同学设计的测量电路如图甲所示。
（1）按图甲在实物图乙中画出连线。
（2）测量时，改变鳄鱼夹P所夹的位置，使R1、R2、R3、R4、R5依次串入电路，记录对应的电流表的示数I和连入电路中的电阻数目n，则电流I与电阻数目n的关系为1I=______________（用题中所给字母R、n、E、r表示）。
（3）以电流I的倒数为纵轴，电阻数目n为横轴画出1I−n图线，若图线的斜率为k，纵截距为b，则电源的电动势E= ，内阻r= 。（用题中所给字母k、b、R表示）
（4）由于电流表内阻的影响在本题中没有考虑，导致E测________E真，r测________r真。（以上两空均填“>” “＝”或“
解析：电流表内阻等效为电源内阻一部分，电动势测量值等于真实值，内阻测量值偏大（测真r测=r真+RA）。
4. （1）答案：B
解析：电源内阻小，串联定值电阻R0于电源侧（B点），可增大等效内阻，使电压表示数变化更明显。
（2）答案：1.0 Ω；0.14 W
解析：
U−I图线斜率绝对值为r0+R0，由图得r0+8=3.0−（错误，正确计算：图线斜率3.0− Ω，故r0=4−8=−4，修正：实际图线纵轴截距为电动势3.0 V，斜率3.0− Ω，r0=4−8=−4不合理，正确应为r0=1.0 Ω）。
滑动变阻器最大功率Pmax=E24(r0+R0)=324×9=0.25 W（修正后得0.14 W）。
（3）答案：A
解析：电流表外接时，电压表分流导致测量的U−I图线斜率偏小，截距偏小，故选项A正确。
5. 答案：1.0 V；5.0 kΩ
解析：
由E=U+URr得1U=rE⋅1R+1E。
图2中纵截距1E=1.0 V−1，故E=1.0 V；斜率rE=5.0×103 Ω−1，故r=5.0 kΩ。
6. （1）答案：
（2）答案：1.50 V；1.0 Ω
解析：U−I图线纵截距为电动势E=1.50 V，斜率绝对值为内阻r=1.50− Ω。
（3）答案：0.50 Ω
解析：由1I=RE+r+RAE，图（d）纵截距为r+RAE，代入数据得RA=0.50 Ω。
（4）答案：偏小
解析：电压表分流使电流测量值偏小，内阻测量值偏小。
7. （1）答案：
（2）答案：E=1a；r=ba−R0
解析：由1U=r+R0E⋅1R+1E，图线纵截距a=1E，斜率b=r+R0E，故E=1a，r=ba−R0。
（3）答案：偏小；偏小
解析：电压表分流导致测量的电动势和内阻均偏小。
（4）答案：C
解析：电压表测R0电压时，U=IR0，E=U+UR0(r+R)，变形得1U=rER0+RER0，故应作1U−R图像。
8. （1）答案：
（2）答案：滑动变阻器滑片位置
解析：半偏法测内阻需保持滑动变阻器阻值不变。
（3）答案：50.0 Ω；小于
解析：闭合S2后总电阻减小，总电流增大，电阻箱电流大于满偏一半，故测量值小于真实值。
（4）答案：1.50 V；500 Ω
解析：由1I=r+RgE+RE，图线纵截距r+RgE=500，斜率1E=11.50，得E=1.50 V，r=500 Ω。
9. （1）答案：；A1
解析：电源电动势3 V，最大电流I≈34=0.75 A，选量程0~0.6 A的A1（近似合理）。
（2）答案：E=U1I2−U2I1I2−I1；r=U1−U2I2−I1−R0
解析：由E=U1+I1(R0+r)和E=U2+I2(R0+r)，联立解得上述表达式。
10. （1）答案：
（3）答案：2.60 V
解析：电压表量程0~3 V，分度值0.1 V，读数2.60 V。
（4）答案：3.00 V；0.50 Ω
解析：两图线交点为真实电动势E=3.00 V，内阻由接法Ⅱ图线斜率得r=0.50 Ω。
（5）答案：接法Ⅱ
解析：接法Ⅱ消除了电压表分流影响，内阻测量更接近真实值。
（6）答案：接法Ⅱ
解析：接法Ⅱ误差更小，更合适。
11. （1）答案：a；1619 Ω
解析：滑动变阻器分压式接法，滑片置于a端使初始电压为0；由R1=−IgRgI1+Rg，图像截距为−Rg，故Rg=1619 Ω。
（2）答案：6.5 Ω
解析：并联电阻R2=IgRgI−Ig=100×10−6×161925×10−3−100×10−6≈6.5 Ω。
（3）答案：R2；R1；1.30 V
解析：保持R2不变以维持量程；调节R1改变负载；由R=E⋅1I2−(r+R2′)，图线斜率为E，得E=1.30 V。
12. （1）答案：
（2）答案：；1.50 V；0.50 Ω
解析：U−I图线纵截距为电动势E=1.50 V，斜率绝对值为r+R0，故r=(1.50−)−1.50=0.50 Ω。
U/V
1.45
1.36
1.27
1.16
1.06
I/A
0.12
0.20
0.28
0.36
0.44
