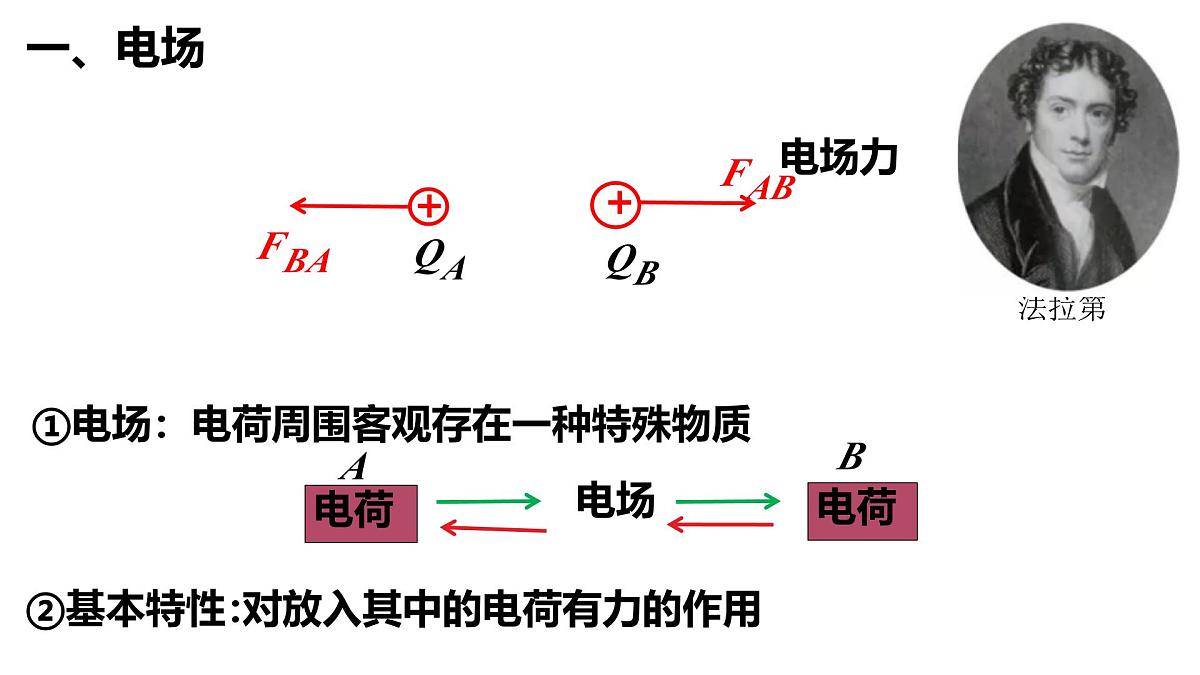

①电场：电荷周围客观存在一种特殊物质
对放入其中的电荷有力的作用

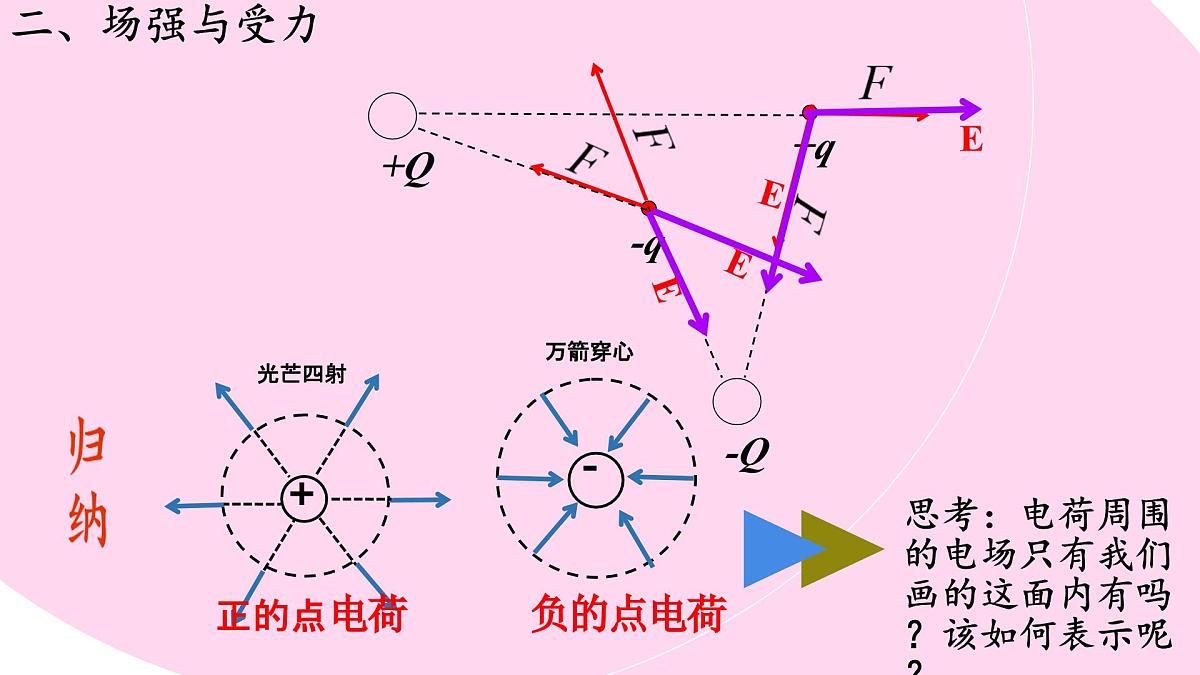

思考：电荷周围的电场只有我们画的这面内有吗？该如何表示呢？

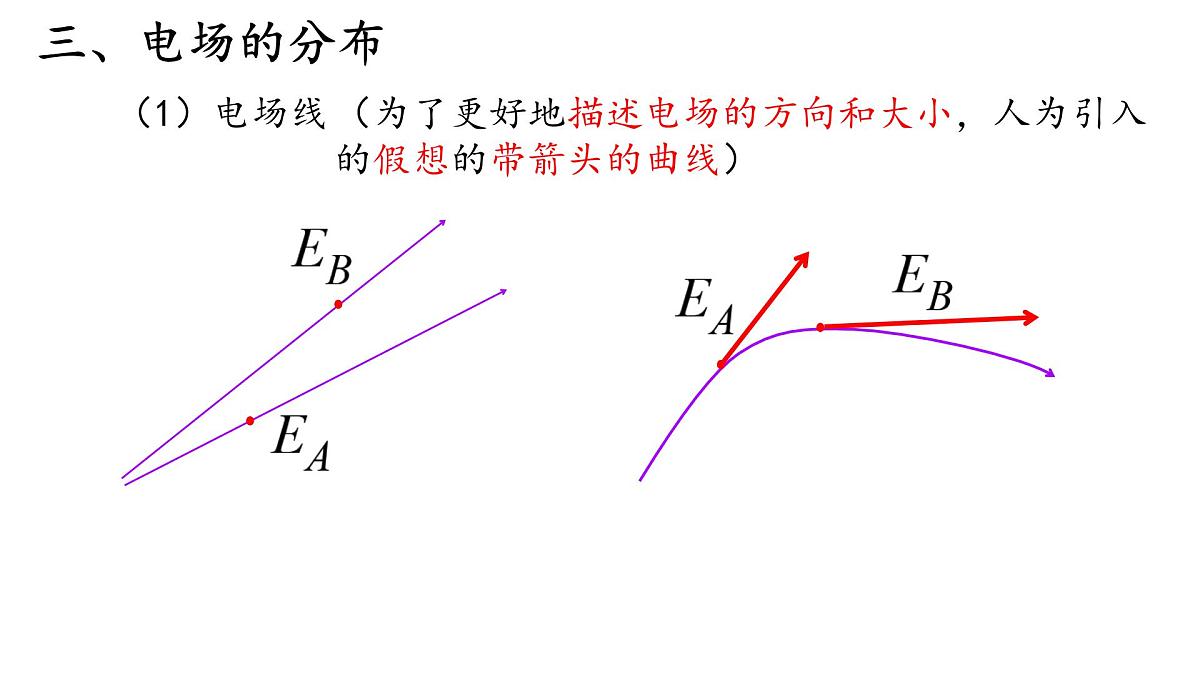

（为了更好地描述电场的方向和大小，人为引入 的假想的带箭头的曲线）
1.电场线实际不存在，是假想曲线。
2.电场线与带电粒子在电场中运动的轨迹没有必然联系。
3.电场线始于正电荷或无穷远处，止于负电荷或无穷远处。
4.电场线不闭合也不相交
5.电场线的疏密表示电场的强弱，即电场强度的大小
6.电场线在某点的切线方向表示该点的场强方向
（二）常见的几种电场线分布

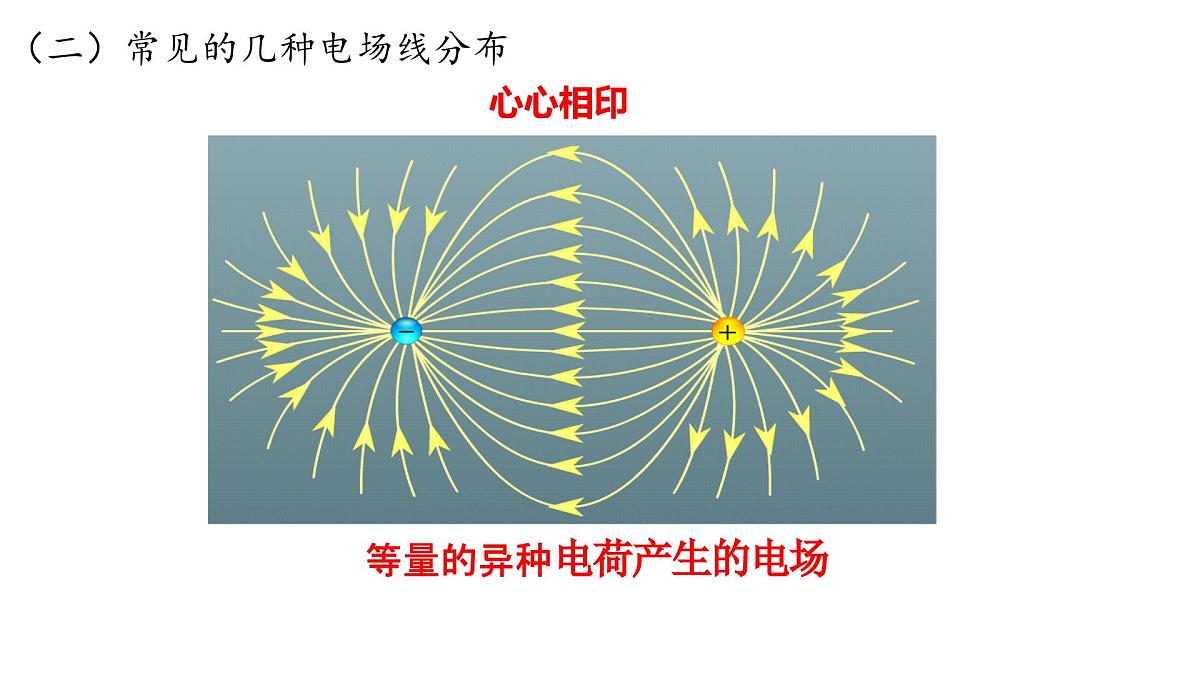

等量的异种电荷产生的电场

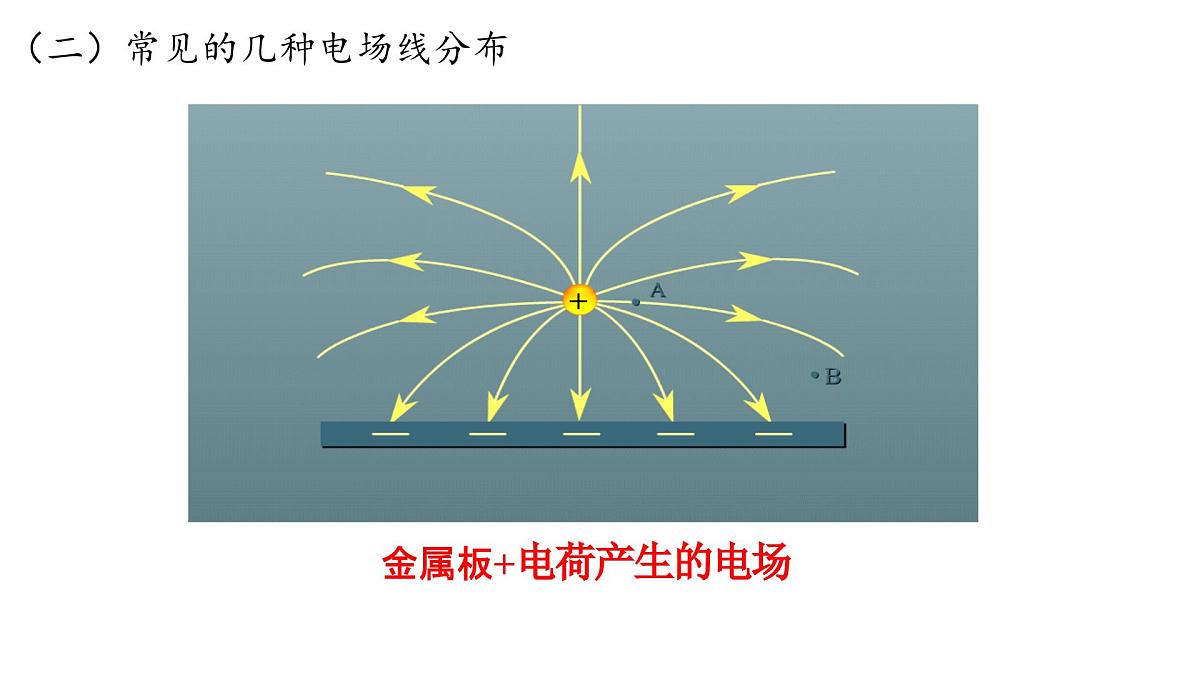

金属板+电荷产生的电场
等量的同种电荷产生的电场
两通电金属板间的电场分布
四、电场强弱的分布特点

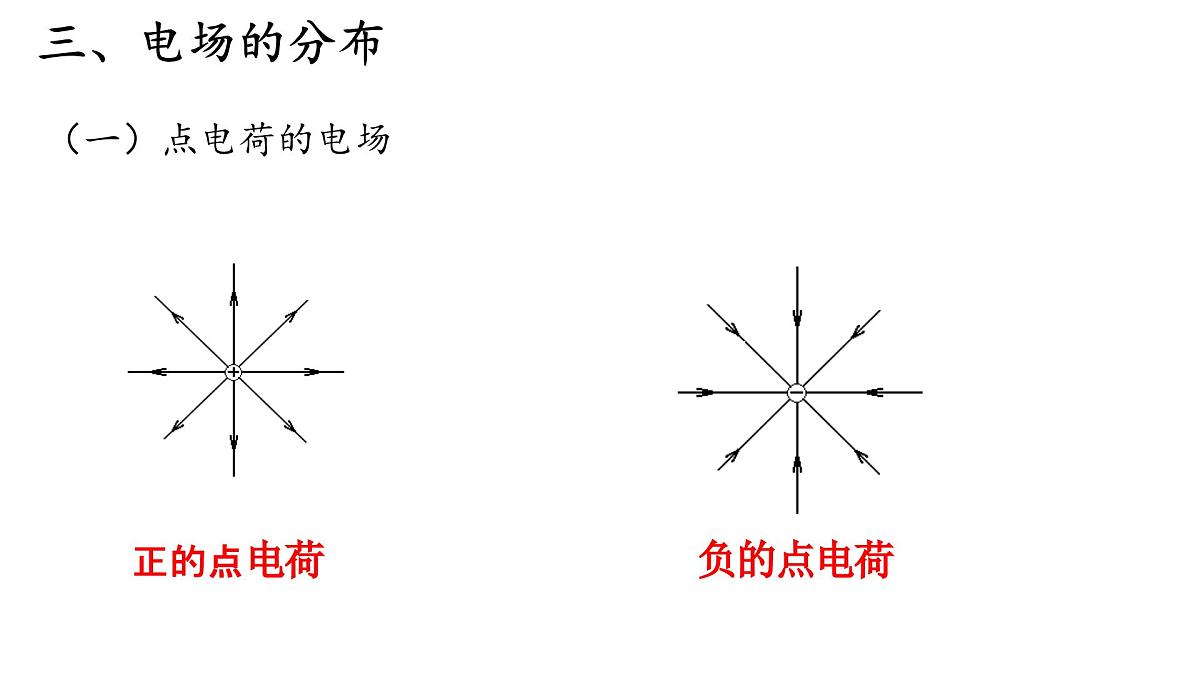

规律：a、点电荷的场强由内向外，逐渐减小，无穷远处为0
b、到场源电荷等距离的球体，电场强度大小相等。
规律：a.在两电荷连线上，A-O-B,电场强度先减小后增大，0点场强为0.
b.在中垂线上，由O点向两侧，电场强度先增大后减小，0-增大-0
c.关于O点对称的两点，场强大小相等，方向相反。
规律：a.在两电荷连线上，A-O-B,电场强度先减小后增大，0点场强不为0.
b.在中垂线上，由O点向两侧，电场强度逐渐减小，无穷远处为0。
c.关于O点对称的两点，场强大小相等，方向相同。
（二）匀强电场（两通电金属板间）
规律：a.电场中各点电场强度的大小相等、方向相同。
b.电场线由“+”指向“-”
（1）电场线是间距相等互相平行的直线。
（2）带电粒子在其中受到恒定的电场力。
例1、如图所示，长1m的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ=30°。已知小球所带电荷量q=1.0×10﹣6C，匀强电场的场强E=3.0×103N/C，取重力加速度g=10m/s2。求：（1）小球带何种电性的电荷；（2）小球所受电场力的大小；（3）小球的质量m。
例2、如图所示，空间中存在水平方向的匀强电场，现在光滑绝缘的水平面上间距为d的两个位置同时静止释放A、B两个带电体（视为点电荷），A、B均能保持静止｡已知A带正电，B带负电，电量均为q，静电力常数为k｡求：（1）匀强电场场强的大小和方向；（2）A、B连线中点位置的场强大小。
例3、如图所示，在一倾角为 的光滑绝缘斜面上，一带电物体在外加匀强电场的作用下处于静止状态，已知带电体的质量为m，电荷量为q,重力加速度大小为g。问：（1）物体带什么电？（2）匀强电场的电场强度是多大？
1、金属导体的微观结构有什么特点？
2、将金属导体放入电场E0中自由电子会怎样运动？
3、电子的聚集会导致什么样的结果？
4、感应电荷会对电场产生怎样的影响，最终结果如何？
在通电两板间放入一金属导体，金属导体会发生什么变化？
2、静电平衡状态下导体的特点：
（4）电荷只分布在导体的外表面，内部无电荷越尖锐的位置，电荷的密度越大，凹陷的位置几乎没有电荷。
（1）内部电场强度处处为0。
（2）导体外部电场线与导体表面垂直。
（3）达到静电平衡所需时间仅10-9s。
我们如何从理论上进一步论证这一特点呢？
处于静电平衡状态的导体，内部空间电场强度处处为0。
可以利用金属壳或金属网封闭某一区域，使该区域不再受外在电场的影响。这一现象称为静电屏蔽。
静电屏蔽的两种情况及本质
导体壳没有接地时处于内部电场中，达到静电平衡，导体壳内外表面出现等量异种电荷，空间电场的电场线起于场源正电荷，终止于导体壳内表面负电荷，再起于导体壳外表面正电荷，终于无穷远，壳内外表面之间场强处处为零，壳外场强不为零。
导体壳接地后，导体壳外的正电荷被大地负电荷中和，正电荷出现在地球的另一端无穷远处，空间电场起于场源正电荷终于导体壳内表面负电荷，导体壳内外表面之间及导体外部场强处处为零，导体外部空间不受内部电场影响。
本质：仍然是静电感应，导体内表面感应电荷与壳内电场在导体壳表面以外空间叠加，使壳外电场为零，形成静电屏蔽。
例4.如图所示，在球壳内部球心放置带电荷量为+Q的点电荷，球壳内有A点，壳壁中有B点，壳外有C点，则下列说法正确的是（　　）A．B. EA＞EB＞ECC. D. B点电场强度方向指向球心
如果A、C和球心在一条直线上，则A、C两点的电场强度方向相同
A、B两点电场强度均为0
例5.如图所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷．在静电平衡后，下列物理量中等于零的是(　 　)A．导体腔内任意点的场强B．导体腔外A点的场强C．导体外表面的电荷量D．导体空腔内表面的电荷量
思考：如何防止雷电的危害呢？它的原理是什么？
雷雨云中电量足够大时，会使空气电离，产生大量的正负离子，使得空气可以导电，将云层中的电导入大地形成闪电。
思考1：尖端放电在生活中有哪些应用？
▲带负电的小油滴在静电力的作用下，向着正极A运动，最后被吸附到正极A上
静电吸附的原理：带电粒子在电场中受到静电力作用向着电极运动，最后被吸附在电极上。
▲用接负高压的涂料雾化器喷出的油漆微粒带负电，在静电力的作用下，油漆微粒向着作为正极的工件运动，并沉积在工件的表面，这就是静电喷漆。
