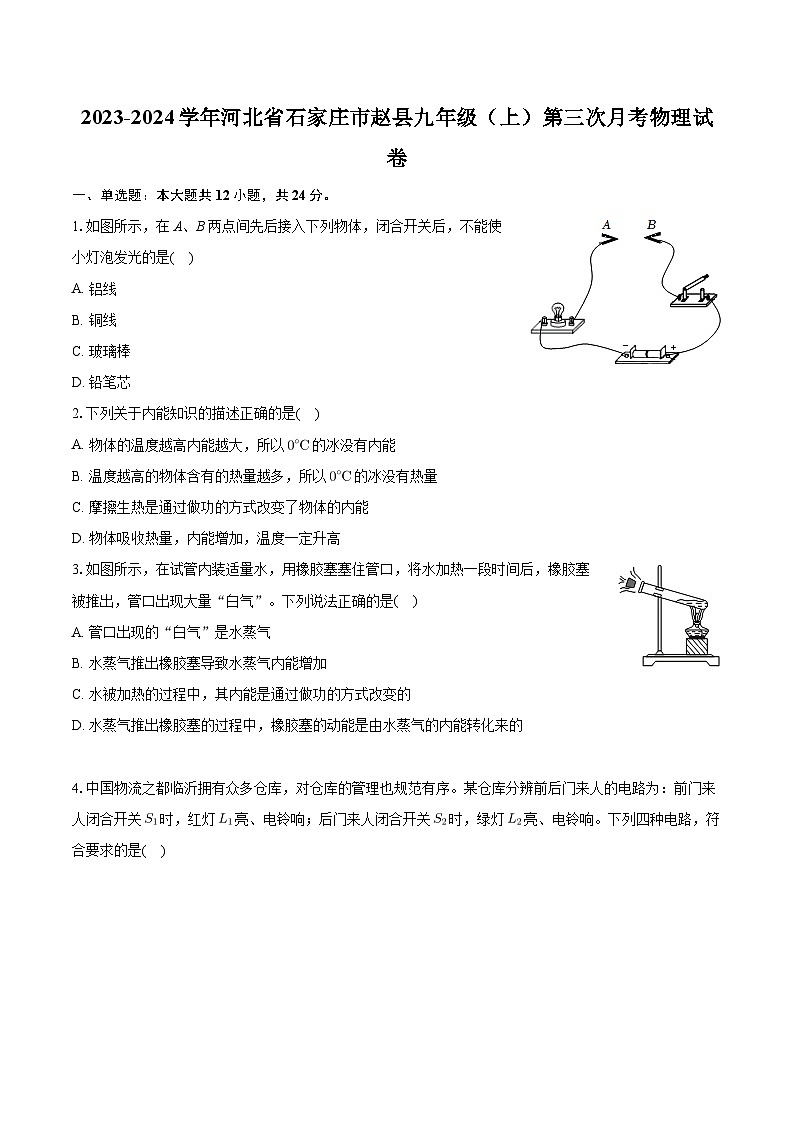

河北省石家庄市赵县2023-2024学年九年级上学期第三次月考物理试卷

这是一份河北省石家庄市赵县2023-2024学年九年级上学期第三次月考物理试卷，共20页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.如图所示，在A、B两点间先后接入下列物体，闭合开关后，不能使小灯泡发光的是( )
A. 铝线
B. 铜线
C. 玻璃棒
D. 铅笔芯
2.下列关于内能知识的描述正确的是( )
A. 物体的温度越高内能越大，所以的冰没有内能
B. 温度越高的物体含有的热量越多，所以的冰没有热量
C. 摩擦生热是通过做功的方式改变了物体的内能
D. 物体吸收热量，内能增加，温度一定升高
3.如图所示，在试管内装适量水，用橡胶塞塞住管口，将水加热一段时间后，橡胶塞被推出，管口出现大量“白气”。下列说法正确的是( )
A. 管口出现的“白气”是水蒸气
B. 水蒸气推出橡胶塞导致水蒸气内能增加
C. 水被加热的过程中，其内能是通过做功的方式改变的
D. 水蒸气推出橡胶塞的过程中，橡胶塞的动能是由水蒸气的内能转化来的

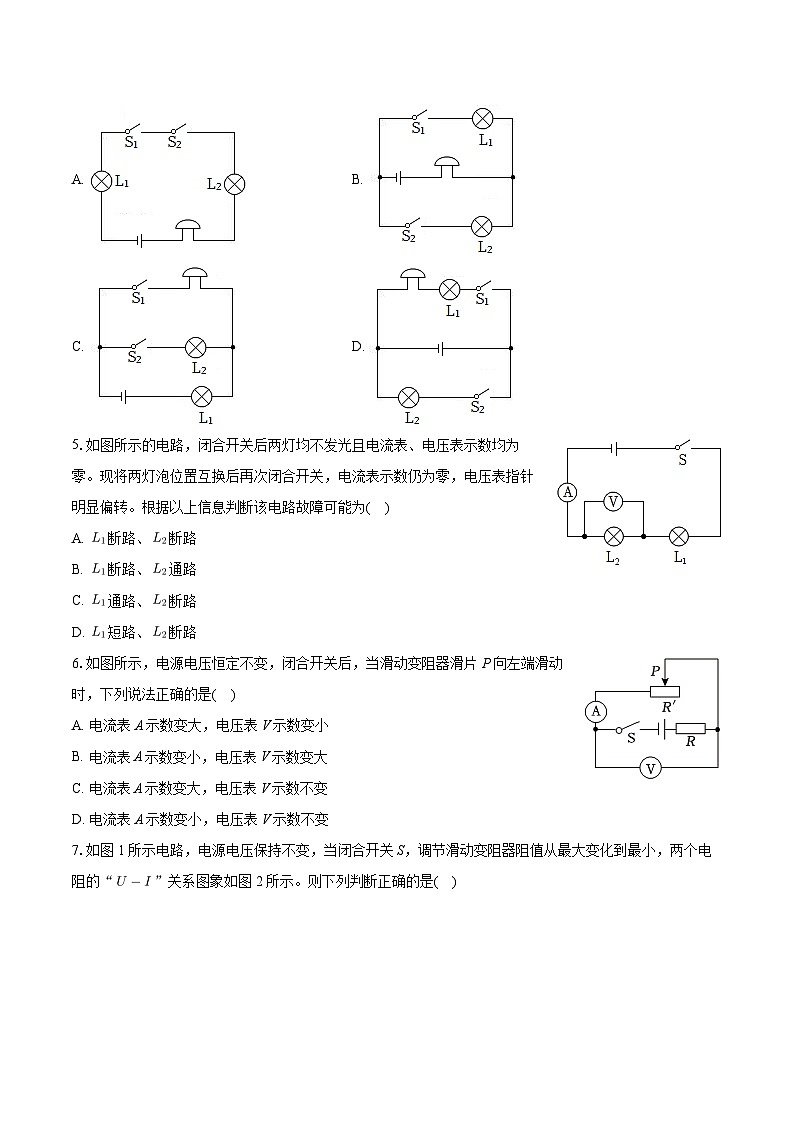

4.中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。下列四种电路，符合要求的是( )
A. B.
C. D.
5.如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为( )
A. 断路、断路
B. 断路、通路
C. 通路、断路
D. 短路、断路
6.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是( )
A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
D. 电流表A示数变小，电压表V示数不变

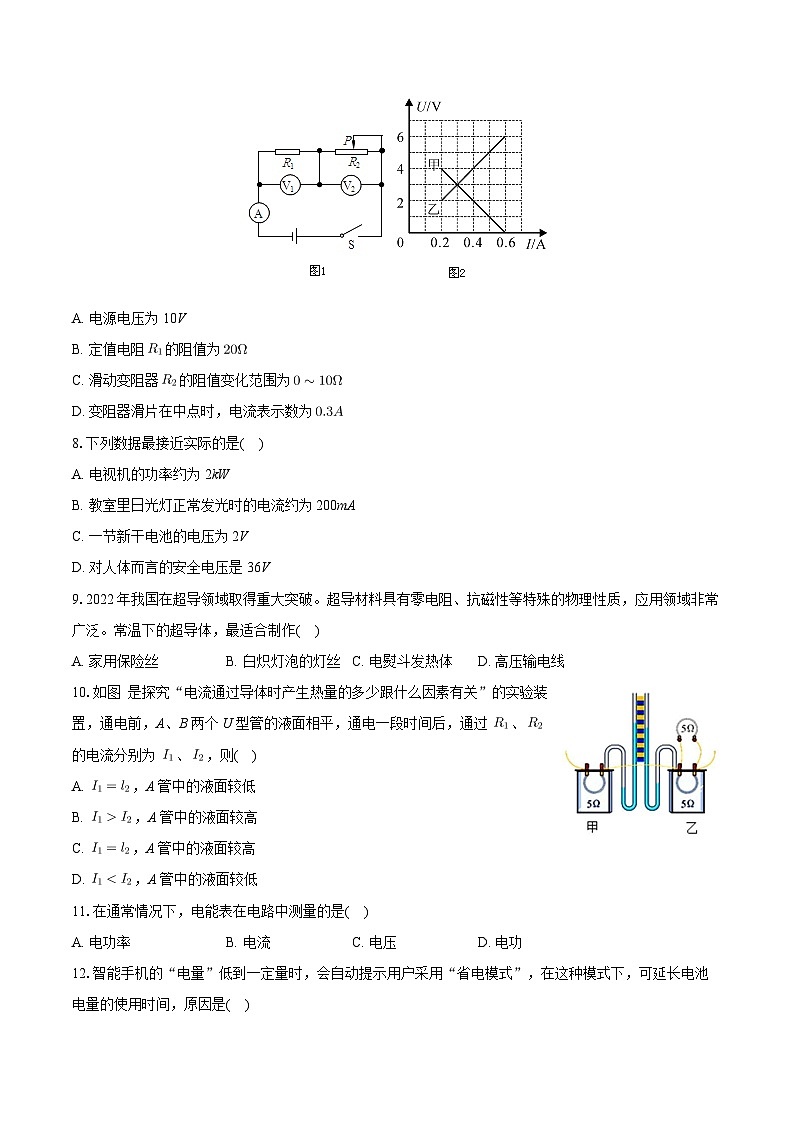

7.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“”关系图象如图2所示。则下列判断正确的是( )
A. 电源电压为10V
B. 定值电阻的阻值为
C. 滑动变阻器的阻值变化范围为
D. 变阻器滑片在中点时，电流表示数为
8.下列数据最接近实际的是( )
A. 电视机的功率约为2kW
B. 教室里日光灯正常发光时的电流约为200mA
C. 一节新干电池的电压为2V
D. 对人体而言的安全电压是36V
9.2022年我国在超导领域取得重大突破。超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛。常温下的超导体，最适合制作( )
A. 家用保险丝B. 白炽灯泡的灯丝C. 电熨斗发热体D. 高压输电线
10.如图 是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置，通电前，A、B 两个 U 型管的液面相平，通电一段时间后，通过 、的电流分别为 、，则( )
A. ，A 管中的液面较低
B. ，A 管中的液面较高
C. ，A 管中的液面较高
D. ，A 管中的液面较低
11.在通常情况下，电能表在电路中测量的是( )
A. 电功率B. 电流C. 电压D. 电功
12.智能手机的“电量”低到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池电量的使用时间，原因是( )
A. 减小了线路的电阻B. 减小了线路的总功率
C. 增大了电池的电压D. 增大了电能的消耗
二、多选题：本大题共2小题，共6分。
13.如图所示为内燃机四冲程工作示意图，下列说法正确的( )
A. 在一个工作循环中工作过程依次是丁、丙、甲、乙
B. 飞轮惯性完成冲程的是乙、丙、丁
C. 飞轮转速，则该汽油机1s能做功25次
D. 丁图冲程能量转化：内能转化为机械能
14.如图所示甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图像可知( )
A. 电阻两端电压与通过的电流成反比
B. 的电阻值是
C. 该电路最小功率
D. 滑动变阻器R的电功率变化范围
三、填空题：本大题共4小题，共20分。
15.“炙手可热”与“钻木取火”，从物体内能改变的方式来说，前者是通过______方式改变物体的内能；后者是通过______方式改变物体的内能．
16.如图所示电路，电源电压为6V保持不变，当开关闭合时，灯泡、均发光，电压表示数为。则此时灯泡两端的电压为______ V，灯泡两端的电压为______ V；通过灯泡的电流______选填“大于”、“等于”或“小于”通过发光时的电流。
17.如图所示为灯L和定值电阻R的关系图线。由图可知，R的阻值为______；若将它们串联接入某电源两端，闭合开关，当通过灯L的电流为时，则此时电源电压为______ V；若将它们并联接在电压为2V的电源上，则干路上的电流为______ A。
18.9月初李芳家中的电能表的示数为
，10月初电能表如图所示，本月她家共使用了______度电。她认真观察了几分钟，查出电能表的转盘转过100圈，则这几分钟内她家的用电器消耗的电能是______J。
四、作图题：本大题共1小题，共3分。
19.请将下面的实物图所对应的电路图面到实线框内。
五、实验探究题：本大题共2小题，共26分。
20.在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和______；
实验中取______和初温都相同的 A、B两种液体，用相同规格的电加热器加热的目的是通过比较______来表示液体吸收热量的多少；
、B两液体的温度随时间变化的图像如图丙所示，若加热过程中没有热量损失，已知液体A的比热容为，则液体B的比热容为______。
21.小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡额定电压为、电压表、电流表、滑动变阻器、开关各一个，导线若干。
如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“”并补画出正确的连线；
连接电路过程中，开关应该______选填“断开”或“闭合”，滑动变阻器的滑片应该移动到______选填“最左”或“最右”端；
正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是______；填选项符号
A.灯泡短路
B.灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路
电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______ A；
电路连接正确操作后，小灯泡发光，此时电压表的示数为，为了测量小灯泡的额定电功率，这时应该向______选填“左”或“右”端移动滑动变阻器的滑片；
小丽根据记录的多组数据，画出了小灯泡中电流随其两端电压变化的关系图像如图丙所示，则小灯泡的额定功率为______ W；
小丽根据小灯泡的图像如图丙所示，分析出小灯泡的电阻随两端电压的增大而增大，你认为原因是______。
六、计算题：本大题共3小题，共21分。
22.在如图所示电路的〇中填入电表符号，使之成为正确的电路图．
23.国家提倡节能减排，各地都在积极进行“煤改气”工程。某同学计算家中天然气灶烧水的效率时，将、2kg的水倒入烧水壶中。在一个标准大气压下，把水刚加热到时，测出消耗了的天然气。已知水的比热容为，天然气的热值为。请你计算将这些水烧开时：
水吸收的热量；
燃烧的天然气放出的热量；
天然气灶的效率。
24.如图甲所示，电源电压恒为9V，小灯泡L上标有“5V 1W”字样，灯丝的电阻随温度的变化而变化，电压表选用“”量程，电流表选用“”量程。只闭合开关，移动滑动变阻器的滑片，消耗的功率随电流变化的关系图象如图乙所示，滑动变阻器的滑片P置于最右端时，电压表示数为5V，消耗的功率为，电流表示数为；滑片P置于最左端，此时灯泡正常发光，消耗的功率为，电流表示数为，：：1。求：
灯泡正常发光时的电阻；
滑动变阻器的最大阻值；
同时闭合和，在保证电路安全的情况下，电路消耗的最大功率。
答案和解析
1.【答案】C
【解析】解：铝线、铜线、铅笔芯都是导体，容易导电，接入电路中，有电流通过，灯泡会发光；玻璃棒属于绝缘体，接入电路中，不能通过电流，灯泡不发光，故C正确。
故选：C。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
2.【答案】C
【解析】解：A、一切物体都有内能，所以的冰也有内能，故A错误；
B、热量是一个过程量，不能说物体含有多少热量，故B错误；
C、摩擦生热，克服摩擦做功，通过做功的方式改变物体的内能，故C正确；
D、物体吸收热量，内能增加，温度不一定升高，如晶体熔化时，吸热、内能增大，但温度不变，故D错误。
故选：C。
一切物体在任何情况下都有内能；
热量是一个过程量，不能说物体含有多少热量；
改变内能的方式包括做功和热传递；
晶体熔化时，吸热、内能增大，但温度不变。
本题围绕热学中的一些基本概念的理解进行了考查，包括温度、热量、内能等，综合性强，应熟练掌握、深入理解。
3.【答案】D
【解析】解：管口出现的“白气”是水蒸气液化形成的小水滴，故A错误；
B.水蒸气推出橡胶塞导致水蒸气内能减少，故B错误；
C.水被加热的过程中，其内能是通过热传递的方式改变的，故C错误；
D.水蒸气把软木塞向上冲起时，水蒸气对木塞做功，水蒸气的内能转化为木塞的机械能，故D正确。
故选：D。
物质由气态变为液态的过程叫做液化；
物体对外做功，内能减少；
改变物体内能的方式有做功和热传递两种；
水蒸气把软木塞向上冲起时，水蒸气对木塞做功。
本题考查的是内能改变的两种方式、内能的转化、物态变化等，是一道基础题，比较简单。
4.【答案】B
【解析】解：根据题意可知，前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响，这说明红灯和绿灯工作时互不影响，是并联的，开关与红灯串联在一条支路中，开关与绿灯串联在一条支路中，电铃串联在干路中，故B正确。
故选：B。
由开关的状态和灯与铃的工作状态，根据串联和并联电路特点分析电路的连接情况，从而选择合适的答案。
解答此类题目时要充分理解题目中的要求，然后根据串并联电路的特点，灵活的判断开关的连接方式即可得到合适的电路。
5.【答案】B
【解析】解：由图可知两只灯泡串联，电压表测量两端的电压；
闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯断路，也可能是、同时断路；
将电灯、的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯、电流表、开关都是完好的，则故障是灯断路。
故选：B。
分析电路图可知，两只灯泡串联，电压表测量两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路；
将电灯、的位置对调，闭合开关，电流表无示数，说明电路中有开路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路。
在判断故障时，会根据电压表的示数的变化判断：若电压表有示数，说明电压表与电源能相通，与电压表并联的部分开路；若电压表无示数，说明与电压表并联的部分短路或与电源不能相通。
6.【答案】A
【解析】解：根据电路图可知，闭合开关后，R和串联接入电路中，电流表测量电路中的电流，电压表测量两端的电压；当滑动变阻器滑片P向左端滑动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小，故A正确。
故选：A。
根据电路图可知，闭合开关后，R和串联接入电路中，电流表测量电路中的电流，电压表测量两端的电压；根据滑片的移动方向分析滑动变阻器接入电路中电阻的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化。
本题考查了电路的动态分析、欧姆定律的应用、串联电路分压规律的应用，属于基础题。
7.【答案】D
【解析】【分析】
从“”关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0；乙为电阻的图象，当滑动变阻器的阻值最大时，两电阻串联，电流相等，从图象可以看出，电流相等时为，滑动变阻器两端的电压为3V，电阻的电压为3V，电源电压为两电压之和，根据欧姆定律可求电阻的电阻和滑动变阻器的最大阻值，
当滑片在中点时，滑动变阻器接入电路电阻为滑动变阻器总阻值的一半，和电阻串联，根据欧姆定律求出此时电路的电流。
本题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明白电路各个用电器的连接情况，还要会看“”关系图象。
【解答】
A.当滑动变阻器的阻值最大时，两电阻串联，干路电流最小：，电阻的电压，滑动变阻器两端的电压；
所以电源电压，故A错误。
B.定值电阻的阻值为，故B错误。
C.滑动变阻器的阻值最大为，
所以滑动变阻器的阻值变化范围为，故C错误。
D.变阻器滑片在中点时，滑动变阻器接入电路的电阻为，此时、的阻值相同，分得的电压相同，从图上看，此时电流表的示数为，故D正确。
8.【答案】B
【解析】解：A、洗衣机的功率在200W左右，家中电视机的功率略小于洗衣机，在150W左右，故A不符合实际；
B、日光灯正常发光时的电流约，即200mA；故B符合实际；
C、一节新干电池的电压为，故C不符合实际；
D、对人体而言的安全电压是不高于36V，故D不符合实际。
故选：B。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
9.【答案】D
【解析】解：A、家用保险丝的材料要求电阻大，故A错误；
B、白炽灯泡的灯丝在使用时将电能转化成内能和光能，故电阻也不能为零，故B错误；
C、电熨斗发热体使用时电能转化成内能，电阻不能为零，故C错误；
D、高压输电线如果用超导体材料，能够无损耗地传输电能，故D正确。
故选：D。
超导体的电阻为零，能够无损耗地传输电能。
本题是生活常识题，属于基础题。
10.【答案】B
【解析】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，
并联电路中干路电流等于各支路电流之和，所以，故A、C、D错误；
由可知，通电时间相同时，，，所以左侧甲电阻产生的热量较多，
密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高。
故选：B。
本题考查了并联电路的电流特点和焦耳定律的应用，关键是明白U形管在实验中的作用。
11.【答案】D
【解析】解：电能表在电路中测电功，即消耗电能的多少。
故选：D。
电能表在家庭电路中测量的是家庭消耗电能的仪器。
本题考查了电能表的作用，是一道基础题。
12.【答案】B
【解析】解：智能手机耗电达到一定量时，剩余的电能也是定量，
由可知，要延长手机的工作时间，需要减小电池的输出功率，而手机工作的电压是不变的，故B正确、CD错误；
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以电子线路的电阻不变，故A错误。
故选：B。
由公式知，手机“省电模式”，是在手机电池储存电能一定的前提下，通过减小输出功率延长使用时间的；手机工作的电压不变；
导体的电阻只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。
本题考查了学生对电功公式和电功率公式、影响电阻大小因素的应用，要注意手机工作时的电压不变。
13.【答案】BC
【解析】解：A、甲图中两气门都关闭，火花塞点火，活塞下行，汽缸容积变大，是做功冲程；
乙图中进气门开启，排气门关闭，气体流入汽缸，是吸气冲程；
丙图中排气门开启，进气门关闭，气体流出汽缸，是排气冲程；
丁图中两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；
所以正确的排序是乙、丁、甲、丙，故A错误；
B、内燃机的一个工作循环有四个冲程，只有在做功冲程中使机器获得动力，内能转化为机械能，其它三个冲程均为辅助冲程，依靠飞轮惯性完成，即依靠飞轮惯性完成冲程的是乙、丙、丁，故B正确；
C、四冲程汽油机的飞轮转速为，则该飞轮1s转50圈，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s飞轮转50圈，共25个工作循环，共100个冲程，共做功25次，故C正确；
D、丁图是压缩冲程，压缩冲程中机械能转化为内能，故D错误。
故选：BC。
内燃机的四个冲程在一个工作循环中工作过程依次是吸气、压缩、做功和排气冲程；根据气门的关闭情况和活塞的运动方向判断是哪一个冲程；
一个工作循环有四个冲程，只有在做功冲程中使机车获得动力，内能转化为机械能，其它三个冲程均为辅助冲程，依靠飞轮惯性完成；
内燃机的工作过程：在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动2周，做功一次；
内燃机工作过程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能。
本题综合考查内燃机的工作过程及能量转化等知识，综合性较强；知道四冲程汽油机在一个工作循环中曲轴转2圈、飞轮转2周、做功一次是解决该题的关键。
14.【答案】BCD
【解析】解：A、由图甲知，电流表测电路中电流，电压表测两端电压。由图乙知，电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过的电流与两端的电压成正比；但电压是产生电流的原因，所以不能说电阻两端电压与通过的电流成正比，故A错误；
B、当滑片位于b端时，电路为的简单电路，电压表测电源的电压，此时电路中的电流最大，
由图乙可知，电源的电压：，电路中的最大电流，
由可得，的阻值：
，故B正确；
C、当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的电流最小，
由图乙可知，电路中的最小电流，电压表示数：，
则该电路的最小功率，故C正确。
D、当滑片位于a端时，变阻器接入电路中的电阻最大，此时变阻器R两端的电压为：，
由可得，滑动变阻器R的最大阻值：；
滑动变阻器与串联，因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：，
滑动变阻器消耗的电功率：
，
所以，当时，滑动变阻器消耗的电功率最大，即：，
当滑片P移至b端时，变阻器接入电路的阻值为0，其消耗的功率最小为0，
由此可知，滑动变阻器消耗电功率的范围为，故D正确。
故选：BCD。
由电路图可知，滑动变阻器与串联，电压表V测量两端的电压，电流表测量电路中电流；
由图像可知，的电流和电压的关系图像是一个正比例函数图像，要注意电压是电流产生的原因；
根据图像得出一组的电压和电流值，根据欧姆定律求出的电阻值；
当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图像读出电路中的最小电流和电源电压，根据求出电路的最小总功率；
根据欧姆定律求出滑动变阻器的最大电阻值；根据串联电路的特点和欧姆定律求出电流，利用求出滑动变阻器的电功率，根据代数式得出滑动变阻器的最大功率，即可得出滑动变阻器R的电功率变化范围。
本题考查了串联电路的特点、欧姆定律的应用和电功率的计算，关键是对图象的分析，图象中包含了大量有用的信息，需要找出有用的信息并利用相关公式进行计算。
15.【答案】热传递；做功
【解析】解：
“炙手可热”是利用火加热把热量转移给了手，因此是通过热传递的方式来改变铁棒的内能；
“钻木取火”，是利用物体与木头相互摩擦做功，机械能转化为木头的内能，是通过做功的方式改变物体的内能．
故答案为：热传递；做功．
此题结合实际情况考查对改变物体内能方式的理解与应用情况．
16.【答案】等于
【解析】解：由图知，与串联，电压表测两端的电压，电压表示数为，即两端的电压，串联电路两端电压等于各部分电压之和，所以灯泡两端的电压：。
因为串联电路中各处的电流相等，所以通过灯泡的电流等于通过发光时的电流。
故答案为：；；等于。
由电路图可知，两灯泡串联，电压表测两端的电压，根据串联电路的电压的特点即可求出灯泡两端的电压；串联电路中各处的电流相等。
本题考查了串联电路电压和电流的特点，关键是电压表所测电路元件的判断。
17.【答案】
【解析】解：由图象可知，当定值电阻R两端电压为2V时，，由欧姆定律可得R的电阻为：
；
将灯L和定值电阻R串联时，由于串联电路处处电流相等，所以通过小灯泡L和定值电阻R的电流均为，由图象可知小灯泡L两端的电压为，
根据欧姆定律可知定值电阻R两端的电压：，
串联电路总电压等于各部分电压之和，所以电源两端的电压为：
；
若将灯L和定值电阻R并联在电压为2V的电源上，并联电路中各支路两端电压相等，所以定值电阻R和小灯L两端电压均为2V，
由图象可知，通过它们的电流分别为，，
因并联电路中干路电流等于各支路电流之和，所以干路电流为：。
故答案为：10；8；。
根据图象读出R两端电压为2V时通过R的电流，根据欧姆定律求出R的电阻；
将灯L和定值电阻R串联，当通过灯泡L的电流为时，根据串联电路电流特点结合图象读出灯泡L电阻两端的电压，根据欧姆定律计算R两端的电压，利用串联电路的电压规律求出电源两端的电压；
若将灯L和定值电阻R并联在电压为2V的电源上时，根据并联电路电压特点、结合图象读出通过两电阻的电流，利用并联电路的电流规律求出干路电流。
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
18.【答案】
【解析】解：她家使用的电能：
度；
电能表的转盘转过100圈消耗的电能：
。
故答案为：80；。
电能表显示的数值中最后一位是小数，单位是，两次的差值即为她家使用的电能；
表示的是电路中每消耗的电能，电能表的转盘转3000R，据此求出电能表的转盘转过100圈消耗的电能。
本题考查了电表的读数和电功的计算，明白电表参数的含义和知道电能表显示的数值中最后一位是小数是关键。
19.【答案】解：由实物图知，两灯并联，开关和电流表A在干路上，开关在支路上，电压表测两端电压，由此画出电路图如图所示：

【解析】由实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，关键是正确分析电路的连接方式以及电表、开关的位置，注意作图要规范。
20.【答案】秒表 质量 加热时间
【解析】解：根据转换法，要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和秒表。
根据比较吸热能力的方法，要控制不同物质的质量相同不同物质密度不同，根据，体积相同的不同物质质量不同，故实验中取质量和初温都相同的A、B两种液体，用相同规格的电加热器加热的目的是通过比较加热时间来表示液体吸收热量的多少。
根据图丙知，加热5分钟吸热相同，B升高的温度为，A升高的温度为，根据可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，则液体B的比热容为：
。
故答案为：秒表；质量；加热时间；。
我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量即比较加热时间，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量即加热相同的时间，比较温度的变化，温度变化小的吸热能力强；结合转换法分析；
根据图丙知加热5分钟吸热相同和A升高的温度，根据可知在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，据此得出液体B的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法和的运用，为热学中的重要实验。
21.【答案】断开 最左 右 灯丝电阻随温度的升高而增大
【解析】解：原电路图中，电流表与灯泡并联，电压表串联在电路中是错误的，在“测量小灯泡的电功率”实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
为了保护电路，连接电路过程中，开关应该断开，滑动变阻器的滑片应该移动到阻值最大处，即最左端；
正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路的故障可能是灯泡断路，故选：B；
电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，电流表选用小量程，分度值，其示数为；
电路连接正确操作后，小灯泡发光，此时电压表的示数为，小于灯泡额定电压，为了测量小灯泡的额定电功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故这时应该向右端移动滑动变阻器的滑片；
由图丙可知，当灯泡两端电压为时，通过灯泡的额定电流为，则小灯泡额定功率为：
；
由图丙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故小灯泡的电阻随两端电压的增大而增大。
故答案为：见解答图；断开；最左；；；右；；灯丝电阻随温度的升高而增大。
在“测量小灯泡的电功率”实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；
为了保护电路，连接电路过程中，开关应该断开，滑动变阻器的滑片应该移动到阻值最大处；
正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
根据电流表选用量程确定分度值读数；
比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
根据图丙确定灯泡额定电压对应的额定电流，利用求出灯泡的额定功率；
灯丝电阻随温度的升高而增大。
本题测量小灯泡的电功率实验，考查了电路连接、注意事项、电路故障、电流表读数、实验操作、功率的计算和影响电阻大小因素等知识。
22.【答案】解：右边的〇在干路中，所以是电流表；上边的〇与电阻并联，所以是电压表；下边的〇与电源并联，所以是电压表，如图：

【解析】在电路中，电流表相当于导线，与用电器串联；电压表相当于断路，与用电器并联．
本题考查了电流表和电压表的使用，知道电流表与被测电路串联，电压表与被测电路并联即可解答．
23.【答案】解：
水吸收的热量：
；
天然气完全燃烧放出的热量：
；
天然气灶的效率：
。
答：水吸收的热量为；
燃烧的天然气放出的热量为；
天然气灶的效率为。
【解析】知道水的质量、水的初温和末温、水的比热容，利用吸热公式求水吸收的热量有用能量；
知道消耗天然气的体积、天然气的热值，利用求天然气完全燃烧放出的热量总能量；
天然气灶的效率等于水吸收的热量与天然气完全燃烧放出的热量之比。
本题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，注意：固体和液体的热值单位为，气体燃料的热值单位为。
24.【答案】解：已知灯L的额定电压，额定功率；则灯泡正常发光时的电阻；
只闭合开关，当滑片位于最右端，灯泡L、变阻器及定值电阻串联，则消耗的功率；
当滑片位于最左端时，灯泡L与定值电阻串联，灯泡正常发光，则额定电流为；
即 ，消耗的功率；
又因为：：1，则：：1，即；
只闭合开关，当滑片位于最右端，变阻器两端的电压，
则变阻器的最大阻值 ；
只闭合开关，移动滑片至最左端时，两端的电压 ，
电阻的阻值；
再闭合开关，滑动变阻器与定值电阻串联，当滑片在最左端时，此时电流为最大；
电路消耗的最大功率 。
答：灯泡正常发光时的电阻；
滑动变阻器的最大阻值；
同时闭合和，在保证电路安全的情况下，电路消耗的最大功率。
【解析】已知灯L的额定电压，额定功率，根据求灯泡正常发光时的电阻；
当滑片滑至最右端时，电阻最大，已知电压，求出此时电流即可求阻值；由于电阻是定值电阻，分别表示的功率和，由已知：：1，即可求出电流。
同时闭合和，当变阻器滑片滑到最左端时，电路中的电流最大，此时的功率即为最大功率。
本题综合性较强，考查的内容较多。会辨别串、并联电路，会用欧姆定律计算，会用电功率公式计算，知道串、并联电路的电压规律，电流规律，电阻规律。
