湖南省衡阳市第八中学2023-2024学年高二下学期期末物理试卷.zip

这是一份湖南省衡阳市第八中学2023-2024学年高二下学期期末物理试卷.zip，文件包含精品解析湖南省衡阳市第八中学2023-2024学年高二下学期期末物理试卷原卷版docx、精品解析湖南省衡阳市第八中学2023-2024学年高二下学期期末物理试卷解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。

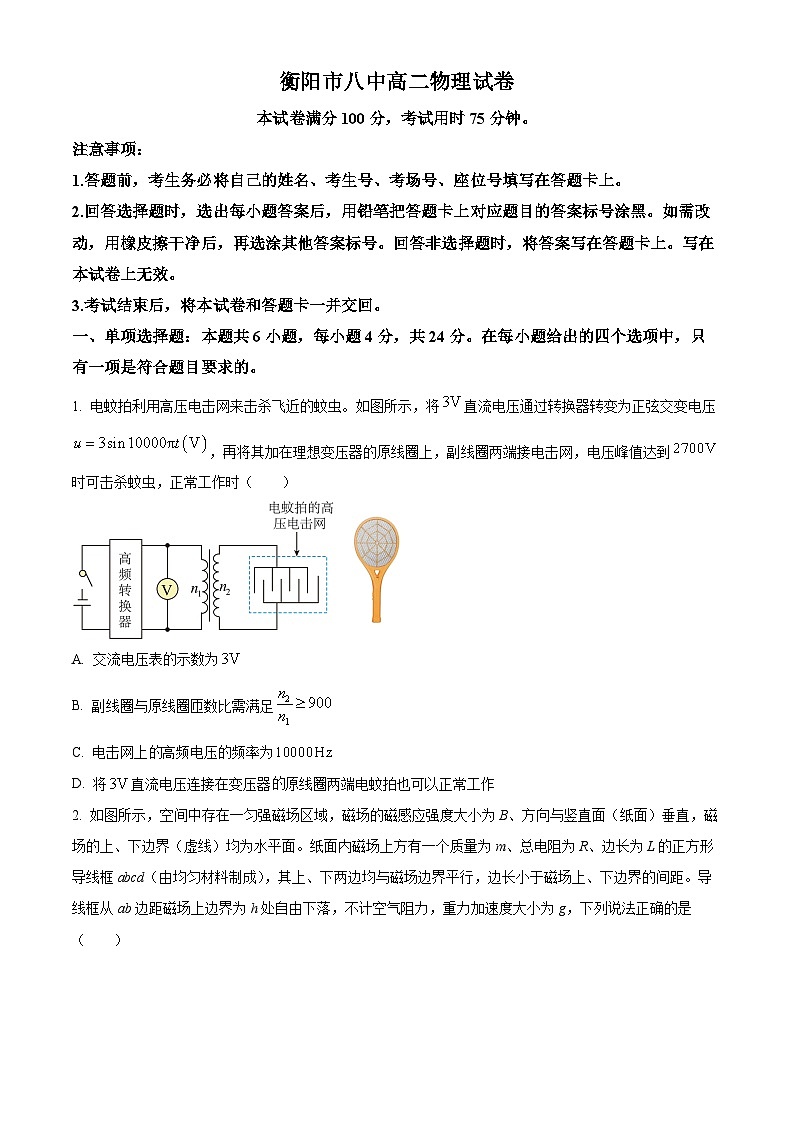

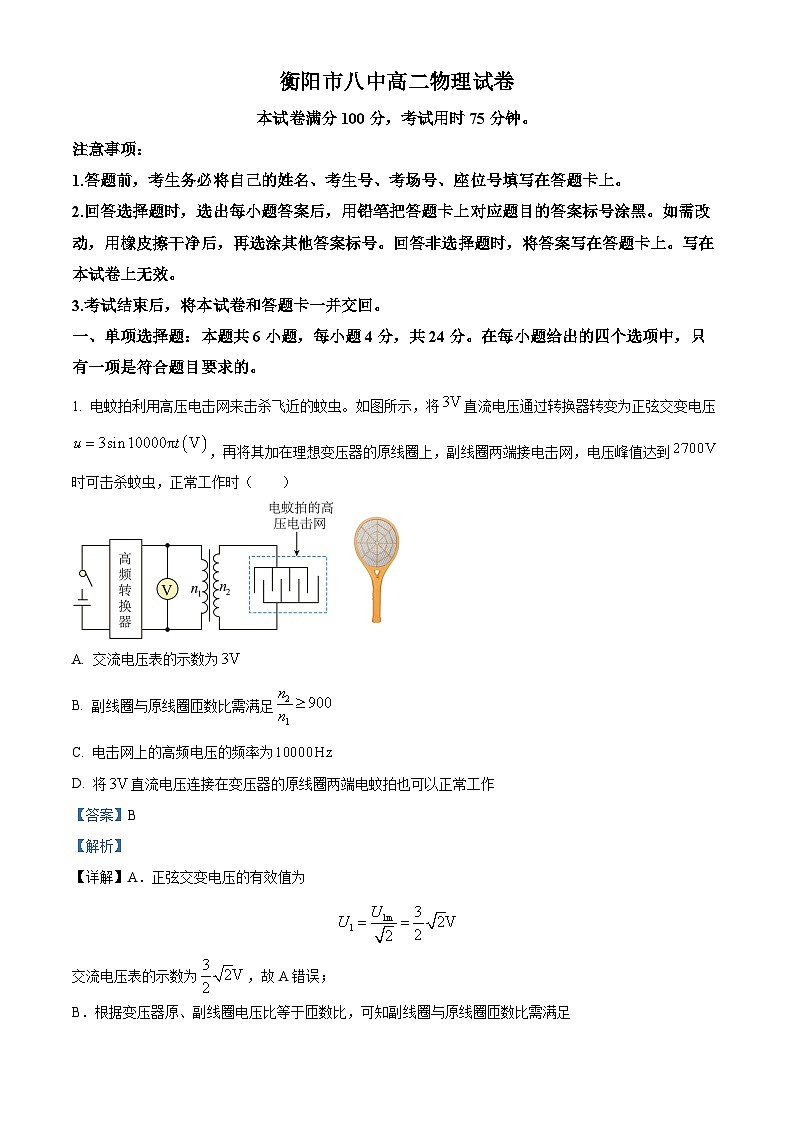

注意事项：
1.答题前，考生务必将自己的姓名、考生号、考场号、座位号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。

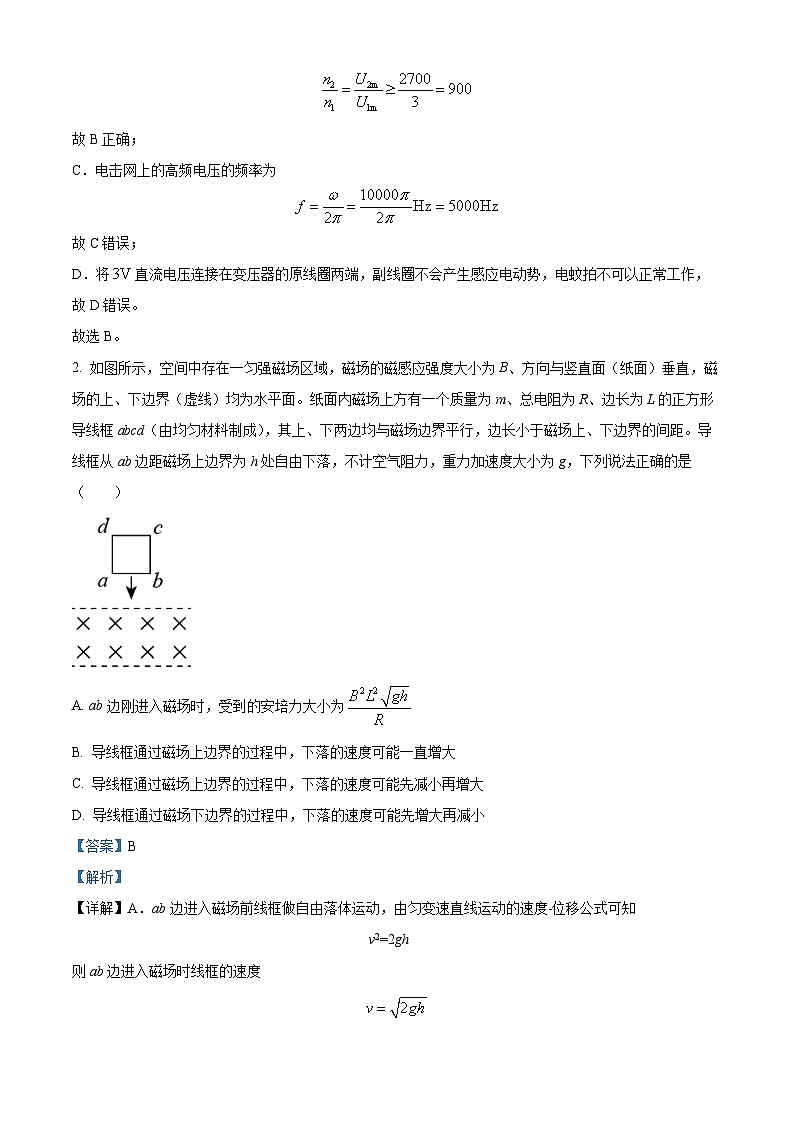

1. 电蚊拍利用高压电击网来击杀飞近的蚊虫。如图所示，将直流电压通过转换器转变为正弦交变电压，再将其加在理想变压器的原线圈上，副线圈两端接电击网，电压峰值达到时可击杀蚊虫，正常工作时（ ）
A. 交流电压表的示数为
B. 副线圈与原线圈匝数比需满足
C. 电击网上高频电压的频率为
D. 将直流电压连接在变压器原线圈两端电蚊拍也可以正常工作

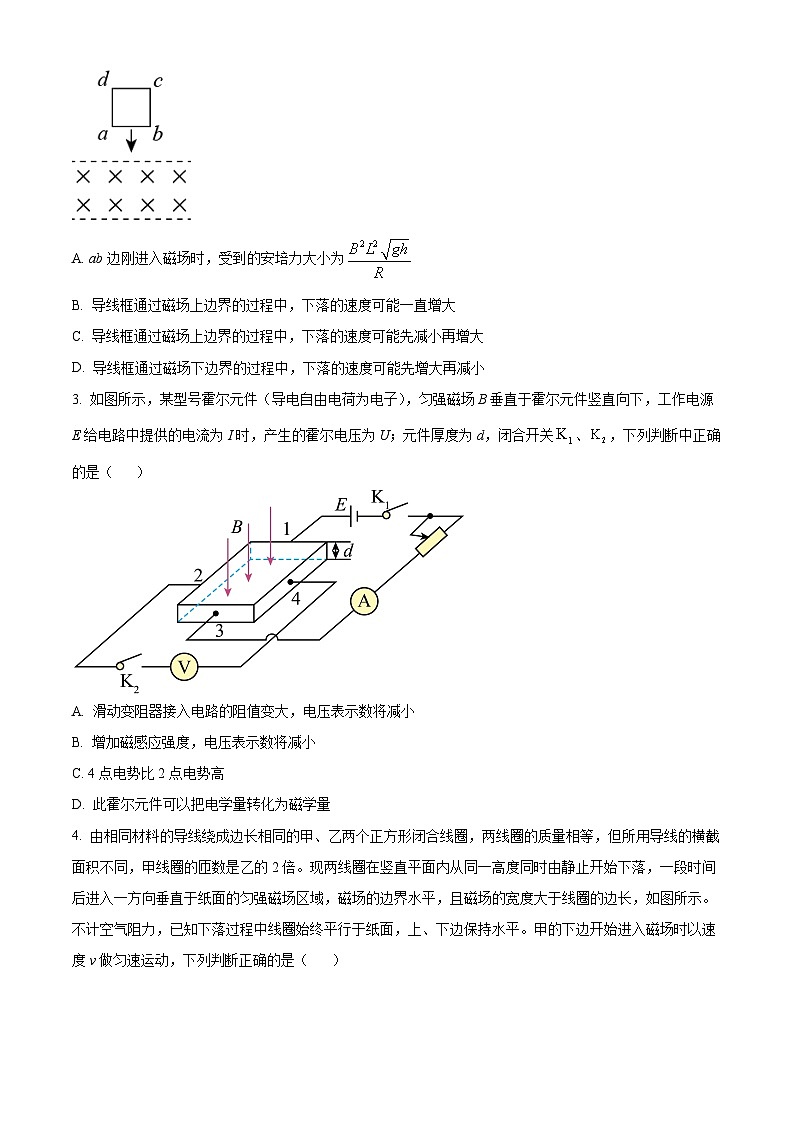

2. 如图所示，空间中存在一匀强磁场区域，磁场的磁感应强度大小为B、方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面。纸面内磁场上方有一个质量为m、总电阻为R、边长为L的正方形导线框abcd（由均匀材料制成），其上、下两边均与磁场边界平行，边长小于磁场上、下边界的间距。导线框从ab边距磁场上边界为h处自由下落，不计空气阻力，重力加速度大小为g，下列说法正确的是（ ）
A. ab边刚进入磁场时，受到的安培力大小为
B. 导线框通过磁场上边界的过程中，下落的速度可能一直增大
C. 导线框通过磁场上边界的过程中，下落的速度可能先减小再增大
D. 导线框通过磁场下边界的过程中，下落的速度可能先增大再减小
3. 如图所示，某型号霍尔元件（导电自由电荷为电子），匀强磁场B垂直于霍尔元件竖直向下，工作电源E给电路中提供的电流为I时，产生的霍尔电压为U；元件厚度为d，闭合开关、，下列判断中正确的是（ ）
A. 滑动变阻器接入电路的阻值变大，电压表示数将减小
B. 增加磁感应强度，电压表示数将减小
C. 4点电势比2点电势高
D. 此霍尔元件可以把电学量转化为磁学量

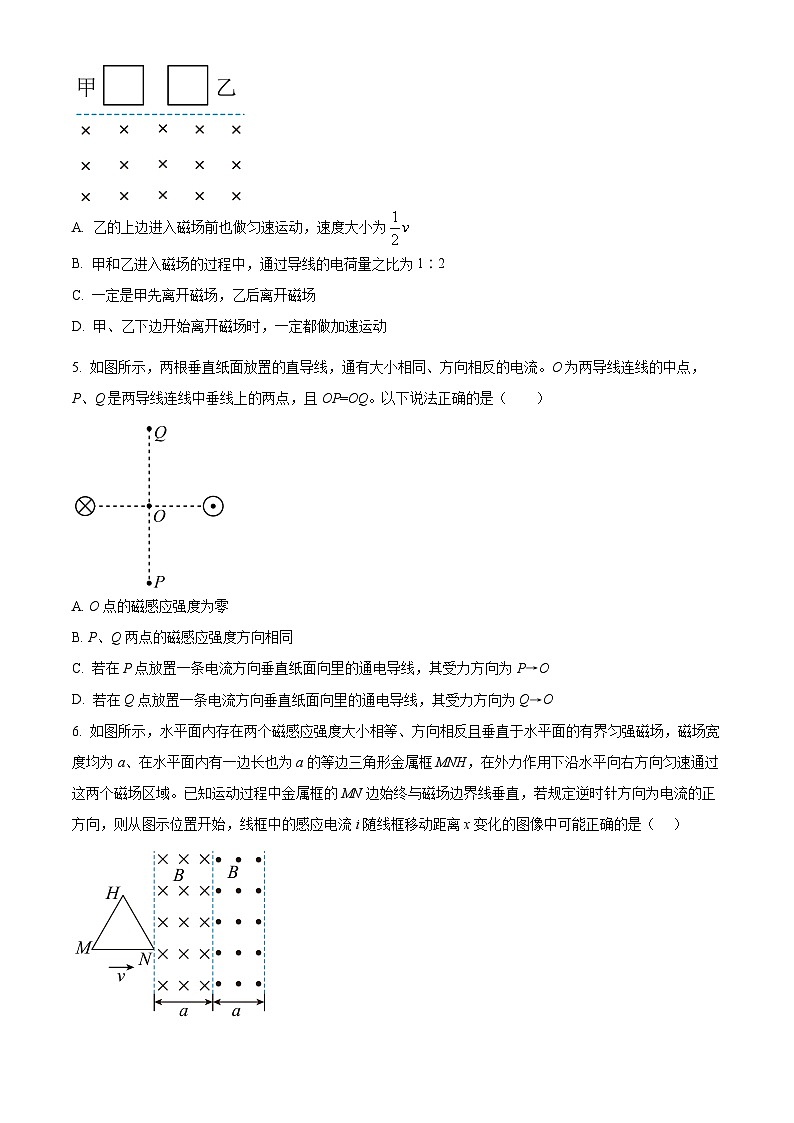

4. 由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的边界水平，且磁场的宽度大于线圈的边长，如图所示。不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。甲的下边开始进入磁场时以速度v做匀速运动，下列判断正确的是（ ）
A. 乙的上边进入磁场前也做匀速运动，速度大小为
B. 甲和乙进入磁场的过程中，通过导线的电荷量之比为1∶2
C. 一定是甲先离开磁场，乙后离开磁场
D. 甲、乙下边开始离开磁场时，一定都做加速运动
5. 如图所示，两根垂直纸面放置的直导线，通有大小相同、方向相反的电流。O为两导线连线的中点，P、Q是两导线连线中垂线上的两点，且OP=OQ。以下说法正确的是（ ）
A. O点的磁感应强度为零
B. P、Q两点的磁感应强度方向相同
C. 若在P点放置一条电流方向垂直纸面向里的通电导线，其受力方向为P→O
D. 若在Q点放置一条电流方向垂直纸面向里的通电导线，其受力方向为Q→O
6. 如图所示，水平面内存在两个磁感应强度大小相等、方向相反且垂直于水平面的有界匀强磁场，磁场宽度均为a、在水平面内有一边长也为a的等边三角形金属框MNH，在外力作用下沿水平向右方向匀速通过这两个磁场区域。已知运动过程中金属框的MN边始终与磁场边界线垂直，若规定逆时针方向为电流的正方向，则从图示位置开始，线框中的感应电流i随线框移动距离x变化的图像中可能正确的是（ ）
A. B.
C. D.
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7. 如图所示，处于竖直面内半径为R的圆形区域磁场，方向垂直纸面向外，磁感应强度大小为B，O为圆心，AB为竖直直径，已知一带正电的比荷为k的粒子从A点沿AB方向以某一速度射入磁场后，经时间t射出磁场，射出时速度方向的偏转角为，不计带电粒子的重力。下列说法正确的是（ ）

A. 带电粒子的速度大小为
B. 若只让粒子速度大小改为，则粒子在磁场中的运动时间为
C. 若让粒子速度大小改为，入射方向改为AB右侧与AB夹角，则粒子在磁场中运动轨迹的长度为
D. 若只改变入射速度方向让粒子在磁场中的运动时间最长，则粒子的入射方向与AB夹角的正弦值应为
8. 如图所示，坐标平面在竖直平面内，x轴沿水平方向，y轴沿竖直方向；x轴下方为垂直正交的匀强电场与匀强磁场，电场方向与x轴负方向夹角为，磁场方向垂直平面向里。现将一个质量为m、电荷量为q的带正电小球从y轴正半轴上距O点d处静止释放，小球从O点进入电磁场区域，恰好做直线运动；第二次将这个小球从y轴上距O点处由静止释放，从O点进入电磁场区域后做曲线运动，N点为小球的运动轨迹上距离y轴最远的点，已知电场强度，重力加速度为g，以下说法正确的是（ ）
A. 匀强磁场的磁感应强度大小为
B 第二次释放小球进入电磁场区域后做匀变速曲线运动
C. N点与O点水平间距为
D. N点与O点竖直间距可能为
9. 在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10:1，R1、R2、R3均为固定电阻，R2 =10Ω， R3=20Ω，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（ ）
A. 所用交流电的频率为100HzB. 电压表的示数为120V
C. 电流表的示数为0.5AD. 电源的输出功率为15W
10. 如图所示，一顶角为60°的光滑角型导轨固定在水平面上，图中的虚线为顶角的平分线，金属杆垂直虚线放置，整个空间存在垂直导轨平面向下磁感应强度大小为的匀强磁场。时给质量为的金属杆一沿角平分线指向的初速度，此时电路中的感应电流为，经过一段时间金属杆恰好停在点，已知该过程中通过金属杆的电荷量为，金属杆接入两导轨间的电阻值恒为，其余部分的电阻值均可忽略不计。则下列说法正确的是（ ）
A. 金属杆一直做匀减速直线运动直到静止
B. 金属杆速度大小为时，电路中的感应电流小于
C. 时，闭合电路的面积为
D. 整个过程电路中产生的焦耳热为
三、非选择题：共56分。
11. 学习了传感器之后，某物理兴趣小组找到了一个型金属热电阻，想利用热电阻的阻值随温度的升高而增大的特点来制作一个简易的温度计。兴趣小组查到了该热电阻的阻值随温度变化的一些信息如图甲所示。他们准备的实验器材如下：干电池，电动势为，内阻不计；灵敏毫安表，量程，内阻为；滑动变阻器；开关、导线若干。
（1）若直接将干电池、开关、灵敏毫安表、金属热电阻串接成一个电路作为测温装置，则该电路能测的最低温度为__________。
（2）现在该实验小组想让测温范围大一些，能从开始测，他们又设计了如图乙所示的电路图，并进行了如下操作：
a. 将金属热电阻做防水处理后放入冰水混合物中，过了一段时间后闭合开关，调节滑动变阻器，使毫安表指针满偏；
b. 保持滑动变阻器接入电路的电阻不变，他们在实验室中找来了一瓶热水，他们把金属热电阻放入其中，过了一段时间后闭合开关，发现毫安表的读数为，则测得热水的温度为__________。（保留2位有效数字）
c. 写出毫安表的电流值和温度的关系式__________。
d. 根据关系式将毫安表刻度盘上的电流值改写为温度值。
（3）若干电池用久了后其电源电动势不变，而其内阻变大，不能忽略不计了，其他条件不变。若用此温度计前进行了（2）中a步骤的操作进行了调节，测量结果将会__________（填“偏大”“偏小”或“不变”）。
12. 物体的带电量是一个不易测得的物理量，某同学设计了一个实验来测量带电物体所带电量。如图（a）所示，他将一由绝缘材料制成的小物块A放在足够长的木板上，打点计时器固定在长木板末端，物块A靠近打点计时器，一纸带穿过打点计时器与物块A相连，请结合下列操作步骤回答问题。
(1)为消除摩擦力的影响，他将长木板一端垫起一定倾角，接通打点计时器，轻轻推-下小物块A，使其沿着长木板向下运动。多次调整倾角，直至打出的纸带上点迹均匀，测出此时木板与水平面间的倾角，记为。
(2)如图（b）所示，在该装置处加上一范围足够大的垂直纸面向里的匀强磁场，用细绳通过一轻小定滑轮将物块A与物块B相连，绳与滑轮的摩擦不计。给物块A带上一定量的正电荷，保持倾角不变，接通打点计时器，由静止释放小物块A，该过程可近似认为物块A的带电量不变。下列关于纸带上点迹的分析正确的是（ ）
A．纸带上的点迹间距先增加后减小至零
B．纸带上的点迹间距先增加后减小至一不为零的定值
C．纸带上的点迹间距逐渐增加，且相邻两点间的距离之差不变
D．纸带上的点迹间距逐渐增加，且相邻两点间的距离之差逐渐减少，直至间距不变
(3)为了测定物块A所带电量q，除倾角、磁感应强度B外，本实验还必须测量的物理量有___________；
(4)用重力加速度g、磁感应强度B、倾角和所测得的物理量，可得出q的表达式为___________。
13. 如图甲所示，放射性粒子源S持续放出质量为m、电荷量为+q的粒子，粒子经过ab间电场加速从小孔O沿OO1方向射入MN板间匀强电场中，OO1为两板间的中心线，与板间匀强电场垂直，在小孔O1处只有沿OO1延长线方向运动的粒子穿出．已知M、N板长为L，间距为d，两板间电压UMN随时间t变化规律如图乙所示，电压变化周期是T1。不计粒子重力和粒子间的相互作用。
（1）设放射源S放出的粒子速度大小在0~v0范围内，已知Uab=U0，求带电粒子经a、b间电场加速后速度大小的范围。
（2）要保证有粒子能从小孔O1射出电场，U大小应满足什么条件？若从小孔O射入电场的粒子速度v大小满足3.5×106m/s≤v≤1.2×107m/s，L=0.10m，T1=10-8s，则能从小孔O1射出电场的粒子速度大小有几种？
（3）设某个粒子以速度v从小孔O1射出沿OO1的延长线CD匀速运动至图甲中O2点时，空间C1D1D2C2矩形区域加一个变化的有界匀强磁场，磁感应强度B随时间t变化规律如图丙所示（T2未知），最终该粒子从边界上P点垂直于C1D1穿出磁场区．规定粒子运动到O2点时刻为零时刻，磁场方向垂直纸面向里为正，已知DD1=l，，CD平行C1D1，O2P与CD夹角为45º。求粒子在磁场中运动时间t。
14. 如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ=370的绝缘斜面上，两导轨间距为L=0.5m，M、P两点间接有阻值为R=0.5Ω的电阻，一根质量为m=0.5kg的均匀直金属杆ab放在两导轨上，并与导轨垂直，金属杆的电阻为r=0.5Ω，整套装置处于磁感应强度为B=2T的匀强磁场中，磁场方向垂直于斜面向下，导轨电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。（重力加速度g=10m/s2）
（1）在加速下滑过程中，当ab杆速度大小为v=2m/s时，求此时ab杆中的电流及其加速度的大小a；
（2）求在下滑过程中，ab杆可以达到的速度最大值vm；
（3）杆在下滑距离d=2m的时已经达到最大速度，求此过程中通过电阻R的电量q和电阻R上产生的热量QR。
15. 如图，PQ分界线的右侧空间有一垂直纸面向里、磁感应强度为B的匀强磁场．一质量为m、电荷量为q的粒子以速度v0沿AC方向由A点射入．粒子经D点时速度的偏向角(偏离原方向的夹角)θ=60°．(不计重力)
(1)试求AD间的距离；
(2)若去除磁场，改为纸平面内垂直于AC方向的匀强电场，要想由A射入的粒子仍然能经过D点，试求该电场的强度的大小及方向；粒子此时经D点时速度的偏向角比60°角大还是小?为什么?
