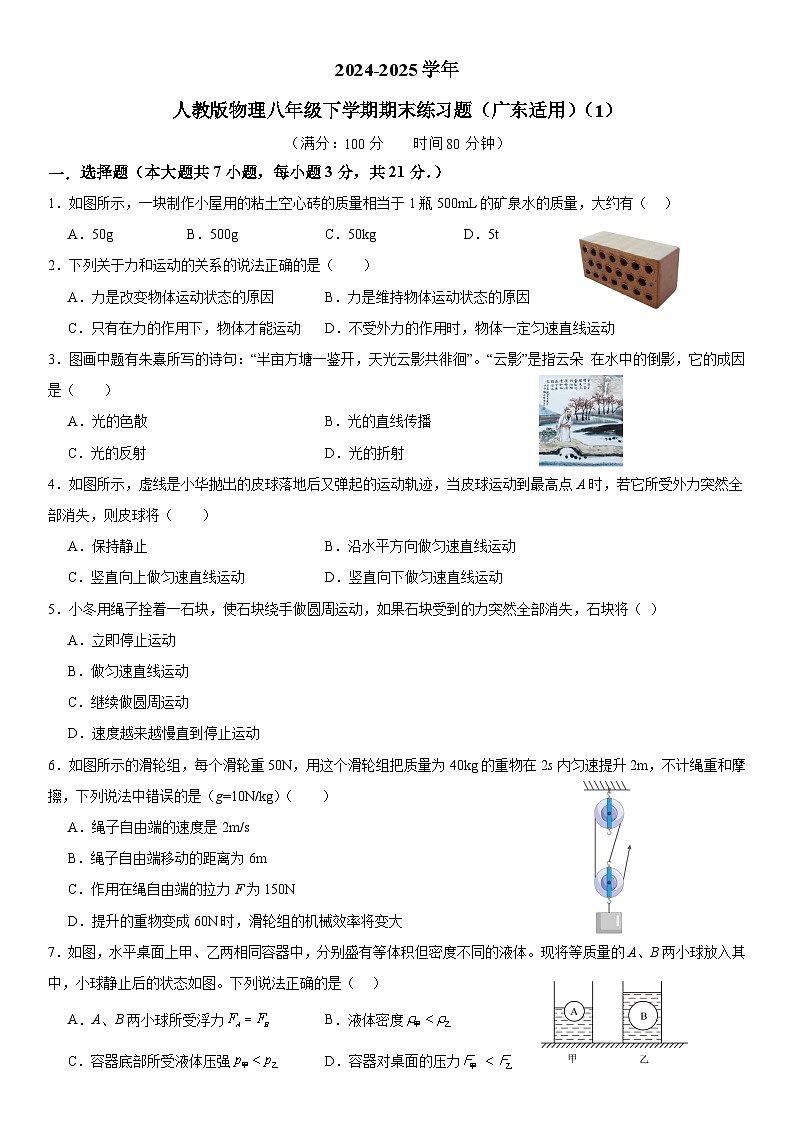

广东省2024-2025学年八年级下学期期末 物理练习题

这是一份广东省2024-2025学年八年级下学期期末 物理练习题，共14页。试卷主要包含了图画中题有朱熹所写的诗句等内容，欢迎下载使用。
（满分：100分 时间80分钟）
选择题（本大题共7小题，每小题3分，共21分．）
1．如图所示，一块制作小屋用的粘土空心砖的质量相当于1瓶500mL的矿泉水的质量，大约有（ ）
A．50gB．500gC．50kgD．5t
2．下列关于力和运动的关系的说法正确的是（ ）
A．力是改变物体运动状态的原因B．力是维持物体运动状态的原因
C．只有在力的作用下，物体才能运动D．不受外力的作用时，物体一定匀速直线运动
3．图画中题有朱熹所写的诗句：“半亩方塘一鉴开，天光云影共徘徊”。“云影”是指云朵 在水中的倒影，它的成因是（ ）
A．光的色散B．光的直线传播
C．光的反射D．光的折射
4．如图所示，虚线是小华抛出的皮球落地后又弹起的运动轨迹，当皮球运动到最高点A时，若它所受外力突然全部消失，则皮球将（ ）
A．保持静止B．沿水平方向做匀速直线运动
C．竖直向上做匀速直线运动D．竖直向下做匀速直线运动
5．小冬用绳子拴着一石块，使石块绕手做圆周运动，如果石块受到的力突然全部消失，石块将（ ）
A．立即停止运动
B．做匀速直线运动
C．继续做圆周运动
D．速度越来越慢直到停止运动
6．如图所示的滑轮组，每个滑轮重50N，用这个滑轮组把质量为40kg的重物在2s内匀速提升2m，不计绳重和摩擦，下列说法中错误的是（g=10N/kg）（ ）
A．绳子自由端的速度是2m/s
B．绳子自由端移动的距离为6m
C．作用在绳自由端的拉力F为150N
D．提升的重物变成60N时，滑轮组的机械效率将变大
7．如图，水平桌面上甲、乙两相同容器中，分别盛有等体积但密度不同的液体。现将等质量的A、B两小球放入其中，小球静止后的状态如图。下列说法正确的是（ ）
A．A、B两小球所受浮力B．液体密度
C．容器底部所受液体压强D．容器对桌面的压力

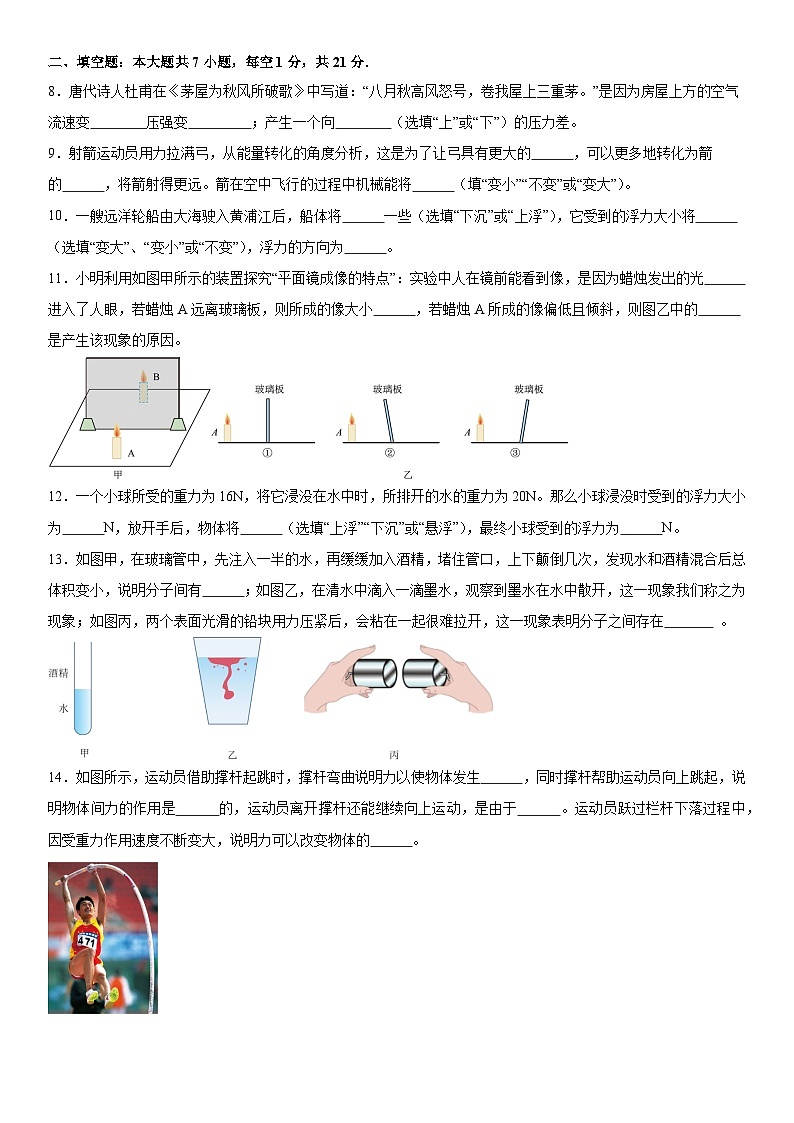

二、填空题：本大题共7小题，每空1分，共21分．
8．唐代诗人杜甫在《茅屋为秋风所破歌》中写道：“八月秋高风怒号，卷我屋上三重茅。”是因为房屋上方的空气流速变 压强变 ；产生一个向 （选填“上”或“下”）的压力差。
9．射箭运动员用力拉满弓，从能量转化的角度分析，这是为了让弓具有更大的 ，可以更多地转化为箭的 ，将箭射得更远。箭在空中飞行的过程中机械能将 （填“变小”“不变”或“变大”）。
10．一艘远洋轮船由大海驶入黄浦江后，船体将 一些（选填“下沉”或“上浮”），它受到的浮力大小将 （选填“变大”、“变小”或“不变”），浮力的方向为 。
11．小明利用如图甲所示的装置探究“平面镜成像的特点”：实验中人在镜前能看到像，是因为蜡烛发出的光 进入了人眼，若蜡烛A远离玻璃板，则所成的像大小 ，若蜡烛A所成的像偏低且倾斜，则图乙中的 是产生该现象的原因。
12．一个小球所受的重力为16N，将它浸没在水中时，所排开的水的重力为20N。那么小球浸没时受到的浮力大小为 N，放开手后，物体将 （选填“上浮”“下沉”或“悬浮”），最终小球受到的浮力为 N。
13．如图甲，在玻璃管中，先注入一半的水，再缓缓加入酒精，堵住管口，上下颠倒几次，发现水和酒精混合后总体积变小，说明分子间有 ；如图乙，在清水中滴入一滴墨水，观察到墨水在水中散开，这一现象我们称之为 现象；如图丙，两个表面光滑的铅块用力压紧后，会粘在一起很难拉开，这一现象表明分子之间存在 。
14．如图所示，运动员借助撑杆起跳时，撑杆弯曲说明力以使物体发生 ，同时撑杆帮助运动员向上跳起，说明物体间力的作用是 的，运动员离开撑杆还能继续向上运动，是由于 。运动员跃过栏杆下落过程中，因受重力作用速度不断变大，说明力可以改变物体的 。

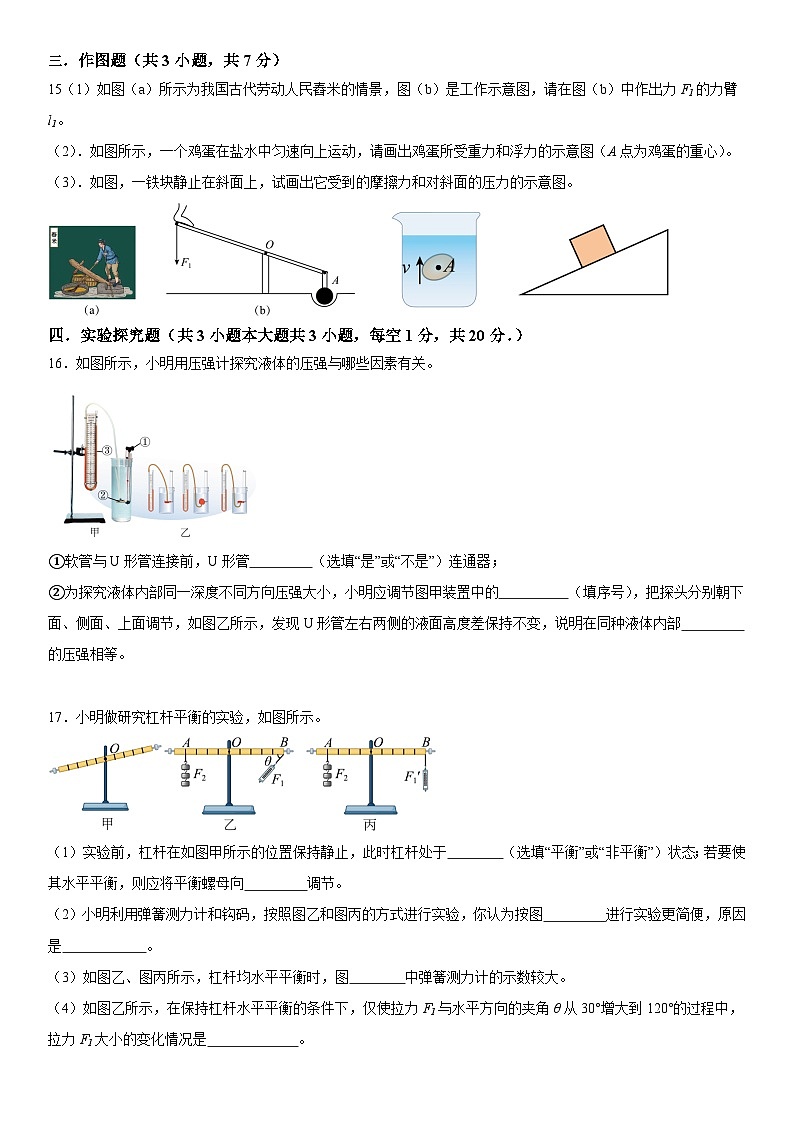

三．作图题（共3小题，共7分）
15（1）如图（a）所示为我国古代劳动人民舂米的情景，图（b）是工作示意图，请在图（b）中作出力F1的力臂l1。
（2）．如图所示，一个鸡蛋在盐水中匀速向上运动，请画出鸡蛋所受重力和浮力的示意图（A点为鸡蛋的重心）。
（3）．如图，一铁块静止在斜面上，试画出它受到的摩擦力和对斜面的压力的示意图。

实验探究题（共3小题本大题共3小题，每空1分，共20分．）
16．如图所示，小明用压强计探究液体的压强与哪些因素有关。
①软管与U形管连接前，U形管 （选填“是”或“不是”）连通器；
②为探究液体内部同一深度不同方向压强大小，小明应调节图甲装置中的 （填序号），把探头分别朝下面、侧面、上面调节，如图乙所示，发现U形管左右两侧的液面高度差保持不变，说明在同种液体内部 的压强相等。
17．小明做研究杠杆平衡的实验，如图所示。
（1）实验前，杠杆在如图甲所示的位置保持静止，此时杠杆处于 （选填“平衡”或“非平衡”）状态；若要使其水平平衡，则应将平衡螺母向 调节。
（2）小明利用弹簧测力计和钩码，按照图乙和图丙的方式进行实验，你认为按图 进行实验更简便，原因是 。
（3）如图乙、图丙所示，杠杆均水平平衡时，图 中弹簧测力计的示数较大。
（4）如图乙所示，在保持杠杆水平平衡的条件下，仅使拉力F1与水平方向的夹角θ从30°增大到120°的过程中，拉力F1大小的变化情况是 。
18．小明做“探究浮力的大小跟哪些因素有关”的实验，相关操作如图所示，已知：。
（1）物体浸没在水中时受到的浮力为 N；
（2）由图A、B、C所示实验步骤可得出结论：物体受到的浮力大小与 有关；
（3）由图 所示3个实验步骤可得出结论：物体受到的浮力大小与物体浸没在液体中的深度无关；
（4）由图A、D、E所示实验步骤可得出结论：同一物体浸没在不同液体中时，液体密度 则物体受到的浮力越小；
（5）小明继续利用图F所示装置进行浮力的研究。当逐渐调高升降台时，弹簧测力计甲的示数减小，乙的示数增大，若弹簧测力计甲示数的减小量等于乙示数的增大量，则可证明：物体受到的浮力等于 ；
（6）实验发现弹簧测力计甲示数的减小量大于乙示数的增大量，原因可能是 （写1条即可）。
五．计算题（共2小题第19题6分，第20题7分，共13分）
19．如图为某型号喷药无人机，其空载质量为20kg，满载可携带20kg药液，起落架总底面积为。g取10N/kg，求该无人机：
（1）空载时所受的重力；
（2）空载静止在水平地面时对地面产生的压强；
（3）满载悬停在空中时的升力。
20．如图甲所示，工人用推力F将重为1000N的箱子从斜面底端推到水平车厢中，斜面长2m，高1m。整个过程推力F的大小随时间变化关系如图乙所示，方向始终与箱子运动方向相同，箱子在斜面和车厢均做速度大小相同的匀速直线运动。求：
（1）0~10s克服箱子重力所做的功；
（2）在水平车厢中推力F做功的功率。
六．综合能力题（共3小题,19分）
21．斜面在物理和生活中都有广泛的应用：
（1）在“探究阻力对物体运动的影响”实验中（如图甲），应将小球从斜面上的 释放，三次实验结果如图甲所示，由此得到结论：接触面越光滑，阻力越 ，小球通过的距离越长。通过进一步推理可以得出结论：运动的物体如果不受到力的作用，将处于 状态；
（2）为模拟研究汽车超速带来的安全隐患，某同学将A、B两个小球先后从同一装置，高分别为hA、hB的位置滚下同一粗糙水平面（mA＜mB，hA＞hB），推动相同的小木块运动一段距离后静止（如图乙）；另一位同学认为他的实验设计有问题，理由是 ，图乙两次实验中，木块在水平面移动时受到的摩擦力 （选填“相等”或“不相等”）；
（3）工人师傅要将质量80kg的木箱搬到1.5m高的车厢里，他将一块5m长的长板搁在地面与车厢之间构成斜面，用300N的拉力沿斜面匀速将木箱拉上了车，箱子被拉动的过程中受到的摩擦力大小为 N。
22．如图，小明利用身边的物品来探究杠杆的平衡条件，他所选择的器材有：铅笔、橡皮若干（每块橡皮质量为）、细线、刻度尺、弹簧测力计等。
（1）他将细线大致系在铅笔的中部位置，铅笔静止后如图甲所示，若想调节铅笔水平平衡，她应将细线向 （选填“左”或“右”）移动。实验时保持铅笔水平平衡的好处是： ；
（2）调节杠杆水平平衡后，他用细线绑定数量不等的橡皮挂在杠杆支点两侧，如图乙所示，做了几次实验后将数据记录在表中，则表中漏填的数据为 ，同桌的小亮按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，这个结论与杠杆平衡条件 （选填“相符”或“不相符”），为了进一步完善实验，得出普遍规律，接下来的做法应该是 （填序号）；
A．改变力的大小 B．改变力的方向 C．改变力的作用点
（3）若在实验过程中，铅笔水平平衡后（如图乙），小明不小心将前端细长的铅笔芯弄断了（如图丙），她立刻将铅笔稳住，并将铅笔芯放到右端细线处固定（如图丁），则松手后铅笔将会 。
A．左端下沉 B．右端下沉 C．仍然水平平衡 D．无法确定
23．阅读短文，回答问题：
血氧仪
血氧仪是一种测量人体血氧饱和度的医疗设备，血氧饱和度是人体血液中的含氧血红蛋白容量占全部可结合的血红蛋白（脱氧血红蛋白与含氧血红蛋白之和）容量的百分比，正常人的血氧饱和度一般在95%以上，如果血氧饱和度低于93%，就应尽快就医。
指夹式血氧仪（如图一）带有两个发光二极管，一个红光LED（660nm）和一个红外光LED（910nm），其检测原理：利用手指血液中含氧血红蛋白与脱氧血红蛋白对特定波长的光吸收率不同（如图二），实线条表示脱氧血红蛋白感应曲线，脱氧血红蛋白对660nm红光的吸收比较强，而对910nm红外光的吸收比较弱。虚线条表示含氧血红蛋白感应曲线，含氧血红蛋白对660mm红光的吸收比较弱、对910nm红外光的吸收比较强、在血氧测量时，脱氧血红蛋白和含氧血红蛋白，通过检测两种对不同波长的光吸收的区别，所测出来的数据差就是测量血氧饱和度最基本的数据。
（1）血氧仪测出某人的血氧饱和度为89%，此人血氧饱和度 （选填“正常”或“不正常”）；
（2）含氧血红蛋白越高，脱氧血红蛋白越低，则血氧饱和度越 ，检测设备检测到红光越弱，表示血氧饱和度越 （以上两空均选填“高”或“低”）；
（3）要准确检测血氧饱和度，不宜选取大于或等于 纳米的可见光光源波长；
（4）人的心脏跳动一次，就是一个血液循环。静息时心脏跳动一次，左心室会通过主动脉把血液射出，做功1J，右心室会通过肺动脉把血液射入肺部，做功0.2J。某人静息正常心跳每分钟60次，静息时心脏跳动一次做的功为 J。而人运动时，心脏跳动一次射出的血液的量是静息时的4倍，即运动时血液运动的距离为静息时的4倍.收缩压力也增加50%，心跳也加快一倍.运动时心脏做功的功率为 W。
参考答案
1．B
【知识点】密度公式的简单应用
【详解】1瓶矿泉水的质量约为
所以一块空心砖的质量约为500g，故ACD不符合题意，B符合题意。
故B。
2．A
【知识点】力与运动的关系
【详解】ABC．由牛顿第一定律和力的作用效果可知，力能改变物体的运动状态，是改变物体运动状态的原因，不是维持物体运动状态的原因，物体的运动也不需要力来维持，故A正确，BC错误；
D．物体不受外力的作用时还可能保持静止状态，故D错误。
故选A。
3．C
【知识点】光沿直线传播的条件、用光的反射解释倒影、光的折射的概念和现象、光的色散原理及现象
【详解】水面相当于一个平面镜，云朵倒映在水中形成云影，属于光的反射。
故选C。
4．B
【知识点】生活中的惯性现象
【详解】如图所示，当皮球运动到最高点A时，还会向前运动，说明此时具有水平的速度，当此时它所受外力突然全部消失，小球将由于惯性，继续向前做匀速直线运动，故ACD不符合题意，B符合题意。
故选B。
5．B
【知识点】根据牛顿第一定律判断物体的运动状态
【详解】如果石块受到的力突然全部消失，根据牛顿第一定律可知，石块由于惯性，将保持绳子断的那一瞬间的速度永远匀速运动下去，故ACD不符合题意，B符合题意。
故选B。
6．A
【知识点】滑轮组承重绳子段数与绳端拉力、移动距离的关系、滑轮、滑轮组机械效率的计算
【详解】AB．由图知道，n=3，绳子自由端移动的距离
s=nh=3×2m=6m
绳子自由端的速度
故A错误，B正确；
C．重物的重力
G=mg=40kg×10N/kg=400N
不计绳重和摩擦时绳子自由端的拉力
故C正确；
D．由不计绳重和摩擦时，滑轮组的机械效率
由此可知，动滑轮重不变，物重变大，机械效率变大，故D正确。
故选A。
7．A
【知识点】物体在不同液体中的浮沉比较浮力和密度的大小、物体沉浮状态与浮力、重力和体积的关系、液体压强公式的简单应用、压力的概念
【详解】A．甲中A小球漂浮，乙中B小球悬浮，浮力都等于自身重力，由于A、B两小球质量相等，根据可知，两小球重力也相等，故两小球受到的浮力也相等，故A正确；
B．由图可知，A小球体积小于B小球体积，由于A、B两小球质量相等，根据可知，A小球密度大于B小球密度，A小球在甲液体中漂浮，则甲液体密度大于A小球密度，B小球在乙液体中悬浮，则乙液体密度等于B小球密度，故甲液体密度大于乙液体密度，故B错误；
C．因为甲、乙为柱形容器，容器底部受到的液体压强为
甲、乙容器中液体体积相等，甲液体密度大于乙液体密度，故甲中液体质量更大，根据可知，甲中液体重力更大，甲、乙液体中两小球受到的浮力相等，容器底面积相等，故甲容器底部所受液体压强更大，故C错误；
D．容器对桌面的压力等于容器、液体和小球的总重力，甲、乙容器重力相同，小球重力也相同，甲中液体重力更大，故甲容器对桌面的压力更大，故D错误。
故选A。
8． 大 小 上
【详解】[1][2][3]刮风时，房屋上方的空气流速变大、压强变小，屋顶下方的空气流速小、压强大；产生一个向上的压力差，所以会将屋上的茅草卷走。
9． 弹性势能 动能 变小
【知识点】动能的概念、影响动能的因素、动能和势能的转化、辨析物体的机械能是否发生变化
【详解】[1][2]射箭运动员用力拉满弓，使弓的弹性形变足够大，弹性形变越大，弓具有的弹性势能就越大，松手后，弓在恢复原状的过程中，弹性势能转化成的动能就越多，可以使箭的速度更大，射得更远。
[3]箭在空中飞行的过程中，会克服空气的阻力做功，机械能会转化为内能，故机械能将变小。
10． 下沉 不变 竖直向上
【知识点】浮力的方向及产生原因、阿基米德原理的应用、利用阿基米德原理计算浮力、密度及质量、物体沉浮状态与浮力、重力和体积的关系
【详解】[1][2]一艘远洋轮船由大海驶入黄浦江，轮船始终处于漂浮状态，浮力等于重力，重力不变，所以浮力不变。河水的密度小于海水的密度，由可知，船体排开水的体积将变大，所以船体将下沉一些。
[3]浮力的方向竖直向上，与竖直向下的重力相平衡。
11． 反射 不变 ③
【知识点】平面镜成像的特点和规律
【详解】[1]平面镜成像的原理是光的反射，实验中人在镜前能看到像，就是因为蜡烛发出的光反射进入了人眼。
[2]平面镜成的像与物大小相等，若蜡烛A远离玻璃板，则所成的像大小不变。
[3]平面镜成的像与物关于镜面对称，若蜡烛A所成的像偏低且倾斜，则图乙中的③是产生该现象的原因。
12． 20 上浮 16
【知识点】物体浮沉条件的应用、物体沉浮状态与浮力、重力和体积的关系
【详解】[1]由题知，小球浸没在水中，小球排开的水重为20N，由阿基米德原理知
F浮=G排=20N
[2][3]而G球=16N，F浮＞G球，则放手后小球将上浮，最终漂浮在液面上，浮力等于重力即
F′浮=G球=16N
13． 间隙/空隙 扩散 引力
【知识点】扩散现象、分子间作用力的现象、分子之间存在间隙、分子的热运动
【详解】[1]分子间存在间隙，将水和酒精混合，酒精分子和水分子跑到彼此的间隙中，所以混合后总体积小于混合前体积之和。
[2]在清水中滴入一滴墨水，观察到墨水在水中散开，这一现象我们称之为扩散现象，说明分子不停地做无规则运动。
[3]分子间存在相互作用的引力，将两个表面光滑的铅块用力压紧，铅块间的距离在分子间作用力的范围内，在分子间相互作用的引力的作用下，铅块很难被分开。
14． 形变 相互 惯性 运动状态
【知识点】力作用的相互性、力可以改变物体的形状、力可以改变物体的运动状态、生活中的惯性现象
【分析】[1][4]力的作用效果有两个：力可以改变物体的形状即使物体发生形变。力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化；物体间力的作用是相互的，施力物体同时也是受力物体；
[2]物体间力的作用是相互的；
[3]一切物体都具有保持原来运动状态不变的性质，这就是惯性。
【详解】[1]撑杆跳运动员起跳时撑杆弯曲，说明力可以使物体发生形变。
[2]运动员受到撑杆的弹力作用向上跃起，说明物体间力的作用是相互的。
[3]运动员离开撑杆还能继续向上运动，是由于运动员具有惯性。
[4]运动员下落过程中，因受重力作用速度不断变大，说明力可以改变物体的运动状态。
15．
【知识点】力和力臂的作图
【详解】从支点O向动力F1的作用线作垂线段，垂线段的长即为其力臂l1，如图所示：
（2）．
【知识点】浮力的方向及产生原因、二力或多力平衡问题、重力的示意图、力的示意图
【详解】如图，鸡蛋浸没在水中，受到竖直向下的重力和竖直向上的浮力，因为鸡蛋做匀速直线运动，所以，浮力和重力是一对平衡力，大小相等，故作图如下：
（3）．
【知识点】静摩擦力的方向、力的示意图
【详解】铁块有沿斜面下滑的趋势，所以受到沿斜面向上的摩擦力的作用，作用点在铁块重心；铁块给斜面与斜面相垂直的压力，作用点在铁块与斜面接触面的中间位置，如图所示
16． 是 ① 同一深度不同方向
【知识点】探究液体压强的实验装置和步骤、探究液体压强的实验数据记录和结果分析、生活中常见的连通器
【详解】①[1]软管与U形管连接前，U形管上端开口，底部连通，属于连通器。
②[2]在探究液体内部同一深度不同方向压强大小时，可通过旋转金属杆上方的旋钮使橡皮膜朝向各个方向，即小明应调节图甲装置中的①把探头分别朝下面、侧面、上面调节。
[3]发现U形管左右两侧的液面高度差保持不变，说明橡皮膜受到的液体压强相等，即说明在同种液体内部同一深度不同方向液体压强相等。
17． 平衡 右 丙 便于测量力臂 乙 先变小后变大
【知识点】探究杠杆的平衡条件的实验装置和操作步骤、探究杠杆的平衡条件的实验结论和数据处理
【详解】（1）[1]杠杆在如图甲所示的位置保持静止，此时杠杆受力平衡，处于平衡状态。
[2]杠杆左端低右端高，说明重心偏左，若要使其水平平衡，则应将平衡螺母向右调节。
（2）[3][4]按图丙的方式进行操作更简便，此时拉力方向与杠杆垂直，可以方便地从杠杆上测出弹簧测力计拉力的力臂。
（3）[5]如图乙、图丙所示，杠杆均水平平衡时，两图中，左侧钩码对杠杆的拉力及力臂相同，图乙中弹簧测力计拉力的力臂较小，根据杠杆平衡条件可知，图乙中弹簧测力计的示数较大。
（4）[6]如图乙所示，在保持杠杆水平平衡的条件下，阻力和阻力臂不变，仅使拉力F1与水平方向的夹角θ从30°增大到120°的过程中，动力臂先变长后变短，根据杠杆平衡条件可知，拉力F1大小的变化情况是先变小后变大。
18． 1 排开液体的体积 ACD 越小 排开液体受到的重力 物体碰到了溢水杯底部
【知识点】浮力大小的计算、称重法测浮力的大小、探究浮力大小与浸入液体中的深度的关系、探究浮力大小与浸在液体中的体积的关系、探究浮力大小与液体密度的关系、探究阿基米德原理实验的数据处理
【详解】（1）[1]由图A可知，物体的重力为4N，由图C可知，物体完全浸没时，拉力为3N，则浮力为

（2）[2]由图ABC可知，物体排开水的体积越大，测力计示数越小，说明物体受到的浮力越大，故可得：在液体密度一定时，浮力大小与物体排开液体的体积有关。
（3）[3]由图ACD可知，物体在水下的深度不同，但测力计示数相同，说明物体受到的浮力相同，故可得：浮力大小与物体浸没的深度无关。
（4）[4]由图ADE可知，物体排开液体的体积相同，酒精的密度小于水，物体在酒精中受到的拉力更大，即物体受到的浮力更小，故可得：在物体排开液体体积一定时，液体密度越小，物体受到的浮力越小。
（5）[5]弹簧测力计甲的示数减小量，即为浮力的增大量，乙示数的增大量，即为排开液体重力的增大量，弹簧测力计甲示数的减小量等于乙示数的增大量，即说明物体受到的浮力等于物体排开液体受到的重力。
（6）[6]实验时若物体碰到了溢水杯底部，拉力的减小量等于浮力变化量加溢水杯给物体的支持力，所以发现弹簧测力计甲示数的减小量大于乙示数的增大量。
19．（1）200N；（2）；（3）400N
【知识点】重力的计算与估算、压强公式的简单应用
【详解】解：（1）无人机空载的质量为20kg，则无人机空载的重力为
（2）空载静止在水平地面时对地面产生的压强为
（3）满载悬停在空中时所受的重力为
满载悬停在空中时受力平衡，所以悬停时受到的升力为
答：（1）空载时所受的重力为200N；
（2）空载静止在水平地面时对地面产生的压强为；
（3）满载悬停在空中时的升力为400N。
20．（1）1000J；（2）40W
【知识点】功的计算和估算、P=W/t
【详解】解：（1）由题意可知，0~10s箱子在斜面上运动，10~20s箱子在水平车厢中运动，所以0~10s箱子竖直方向移动的距离h=1m，0~10s克服箱子重力所做的功
（2）由题意可知，箱子移动的速度
在水平车厢中推力F做功的功率
答：（1）0~10s克服箱子重力所做的功为1000J；
（2）在水平车厢中推力F做功的功率为40W。
21． 同一高度 小 匀速直线运动 未控制小球质量相同 相等 60
【知识点】探究阻力对物体运动影响的实验装置和实验步骤、总结阻力对物体运动的影响的实验结论、斜面机械效率的计算、探究影响动能因素的实验装置及作用、探究动能大小与速度的关系
【详解】（1）[1]为了探究阻力对物体运动的影响，要控制小球的速度相同，所以应让小球从同一高度处释放，让小球到达水平面时，速度相等。
[2][3]如图甲所示，接触面越光滑，阻力越小，小球通过的距离越长，如果运动的物体不受到力的作用，速度将不会减小，将处于匀速直线运动。
（2）[4]要模拟研究汽车超速带来的安全隐患，应让速度不同但质量相同的小球撞击木块，而该同学的实验中小球的质量不同，未控制小球质量相同。
[5]在图乙所示的两次实验中，木块移动过程中对接触面的压力和接触面的粗糙程度没变，受到的摩擦力不变，大小相等。
（3）[6]木箱的重力为
箱子被拉动的过程中的有用功、总功、额外功分别为
则箱子被拉动的过程中受到的摩擦力大小为
22． 右 便于测量力臂 0.2 不相符 B A
【知识点】探究杠杆的平衡条件的实验装置和操作步骤
【详解】（1）[1][2]由图可知，铅笔静止后右端下沉，若想调节铅笔水平平衡，应将支点向右移动，即细线向右移动；调节铅笔水平平衡可以消除铅笔重力对实验的影响，同时可从杠杆上直接读取力臂的大小。
（2）[3]根据杠杆平衡条件得
解得F2＝0.2N。
[4][5]“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出来的，此时力臂正好等于支点到力的作用点的距离，属于特殊情况，一般情况下力臂不等于支点到力的作用线的距离；故结论与杠杆平衡条件不符，应改变动力或阻力的方向，探究在一般情况下的杠杆平衡条件，故B正确。故选B。
（3）[6]由丁图可知，将铅笔芯放到右端细线处固定，对于杠杆来说，杠杆两侧的重力不变，但是杠杆右侧的力臂变短，则
G左L左＞G右L右
所以杠杆不能在水平位置平衡，杠杆左端下沉。
故选A。
23． 不正常 高 低 800 1.2 14.4
【知识点】功的计算和估算、P=W/t、红外线的特点及应用
【详解】（1）[1]由题意可知，正常人的血氧饱和度一般在95%以上，因此血血氧仪测出某人的血氧饱和度为89%，此人血氧饱和度不正常。
（2）[2][3]血氧饱和度是人体血液中的含氧血红蛋白容量占全部可结合的血红蛋白（脱氧血红蛋白与含氧血红蛋白之和）容量的百分比，含氧血红蛋白越高，脱氧血红蛋白越低，则血氧饱和度越高；含氧血红蛋白对660nm红光的吸收比较弱，说明反射的红光较强，因而设备检测到红光越弱，表示血氧浓度越低。
（3）[4]由图二可知，当光源波长等于800nm时，含氧血红蛋白与脱氧血红蛋白吸收率相同，此时无法检测哪种血红蛋白多，无法检测血氧饱和度；当光源波长大于800nm时，含氧血红蛋白吸收率比脱氧血红蛋白吸收率强，与脱氧红蛋白对660nm红光的吸收比较强，含氧血红蛋白对660nm红光的吸收比较弱相反，也无法准确检测血氧饱和度，因此可见光光源波长不能选取大于或等于800nm。
（4）[5]静息时心脏跳动一次，左心室会通过主动脉把血液射出，做功1J，右心室会通过肺动脉把血液射入肺部，做功0.2J，因此静息时心脏跳动一次做的功
W静息=1J+0.2J=1.2J
[6]人运动时，心脏跳动一次射出的血液的量是静息时的4倍，即运动时血液运动的距离为静息时的4倍，收缩压力也增加50%，运动时心脏每跳动一次做功
W运动=F运动s运动=1.5F静息×4s静息=6W静息=6×1.2J=7.2J
由成年人静息正常心跳每分钟60次，人运动时心跳加快一倍可知，运动时心脏1分钟做的功
W运动总=2×60×W运动=120W运动=120×7.2J=864J
则运动时心脏的功率
次数
动力
动力臂
阻力
阻力臂
1
0.1
0.02
0.2
0.01
2
0.1
0.04
0.02
3
0.2
0.04
0.1
0.08
