北京市通州区2024-2025学年八年级下学期期末考试 物理模拟练习卷

这是一份北京市通州区2024-2025学年八年级下学期期末考试 物理模拟练习卷，共32页。
A．核能 天然气B．煤 地热能
C．风能 太阳能D．氢能 石油
2．（2分）细心的同学发现白天透过玻璃看窗外建筑物的同时，看到了室内杯子的像。杯子的像属于光（ ）
A．折射所成的虚像B．反射所成的虚像
C．折射所成的实像D．反射所成的实像
3．（2分）中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（ ）
A．“欲渡黄河冰塞川”——冰的形成是凝固，需要吸热
B．“春风拂槛露华浓”——露的形成是液化，需要吸热
C．“月落乌啼霜满天”——霜的形成是凝华，需要放热
D．“花明月暗笼轻雾”——雾的形成是汽化，需要吸热
4．（2分）如图所列举的事例中，改变物体内能的方式与其他三个不同的是（ ）
A．用力搓手手会发热
B．从滑梯上滑下感觉到热
C．迅速压下活塞时，棉花燃烧
D．水沸腾后，塞子被冲出
5．（2分）下列四个实例中，能够使蒸发加快的是（ ）
A．把湿衣服晾在通风向阳处
B．将新鲜的蔬菜封装在保鲜袋中
C．给播种后的农田覆盖地膜
D．将水果放在低温冷藏柜中
6．（2分）“背口喷乎水，成虹霓之状”描写的是人工彩虹。其产生的原因是（ ）
A．光的直线传播B．小孔成像
C．光的色散D．光的反射
7．（2分）如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．一个工作循环的正确顺序是乙、甲、丁、丙
B．乙、丙、丁图是靠飞轮惯性完成的冲程
C．甲图是对外输出动力的冲程
D．乙图存在着化学能转化为内能的过程
8．（2分）物理课上，同学们用凸透镜观察周围的大小、远近各不相同的物体，透过凸透镜不可能出现的是（ ）
A．正立但高度仅物体一半的像

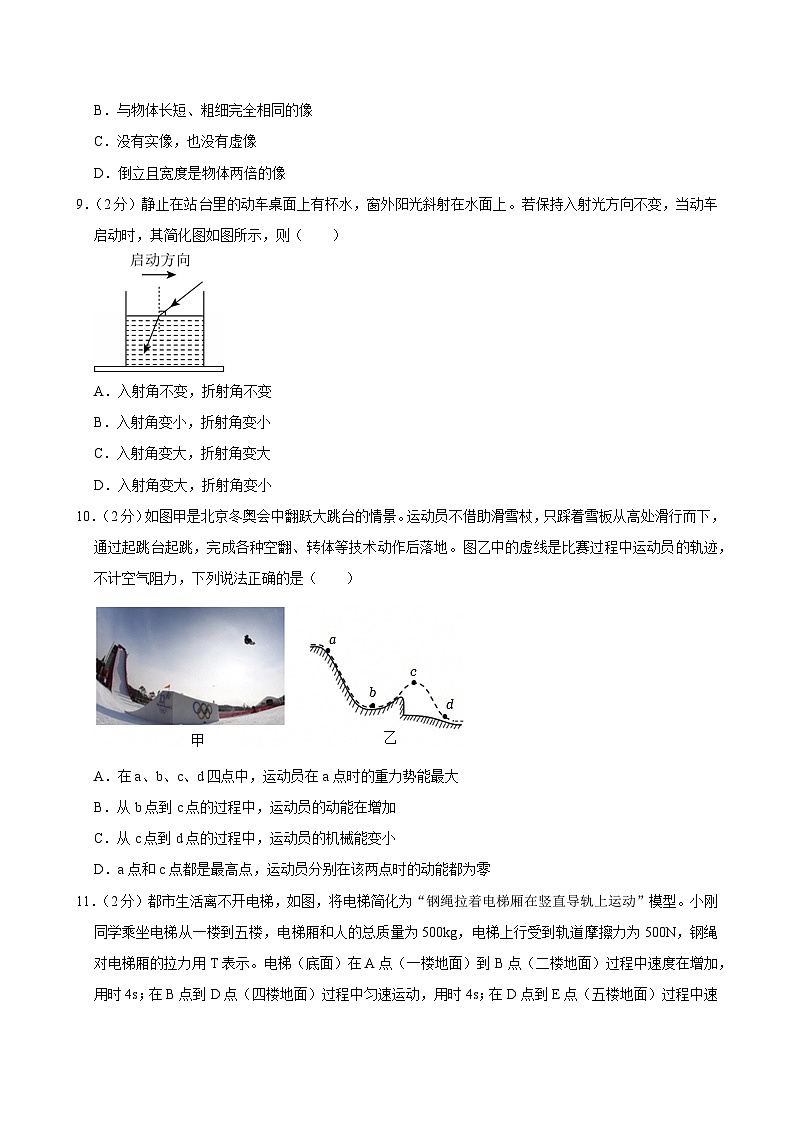

B．与物体长短、粗细完全相同的像
C．没有实像，也没有虚像
D．倒立且宽度是物体两倍的像
9．（2分）静止在站台里的动车桌面上有杯水，窗外阳光斜射在水面上。若保持入射光方向不变，当动车启动时，其简化图如图所示，则（ ）
A．入射角不变，折射角不变
B．入射角变小，折射角变小
C．入射角变大，折射角变大
D．入射角变大，折射角变小
10．（2分）如图甲是北京冬奥会中翻跃大跳台的情景。运动员不借助滑雪杖，只踩着雪板从高处滑行而下，通过起跳台起跳，完成各种空翻、转体等技术动作后落地。图乙中的虚线是比赛过程中运动员的轨迹，不计空气阻力，下列说法正确的是（ ）
A．在a、b、c、d四点中，运动员在a点时的重力势能最大
B．从b点到c点的过程中，运动员的动能在增加
C．从c点到d点的过程中，运动员的机械能变小
D．a点和c点都是最高点，运动员分别在该两点时的动能都为零
11．（2分）都市生活离不开电梯，如图，将电梯简化为“钢绳拉着电梯厢在竖直导轨上运动”模型。小刚同学乘坐电梯从一楼到五楼，电梯厢和人的总质量为500kg，电梯上行受到轨道摩擦力为500N，钢绳对电梯厢的拉力用T表示。电梯（底面）在A点（一楼地面）到B点（二楼地面）过程中速度在增加，用时4s；在B点到D点（四楼地面）过程中匀速运动，用时4s；在D点到E点（五楼地面）过程中速度逐渐减小，用时4s；每层楼高3m（g取10N/kg），下面说法正确的是（ ）
A．电梯从A点到B点过程中，钢绳拉力T做功1.65×104J
B．电梯从B点到C点过程中，钢绳拉力T做功的功率4.125×103W
C．电梯从C点到D点过程中，钢绳拉力T做功的功率8.25×103W
D．电梯从D点到E点过程中，钢绳拉力T＝5.55×103N
12．（2分）杆秤作为华夏国粹，它制作轻巧、使用便利，曾是商品流通中的主要度量工具，同时它还承载着公平公正的象征意义。某科技小组的同学用轻质细杆制作了一个杆秤，如图所示，秤砣的质量是0.5kg。使用时将货物挂在秤钩上，用手提起B处的秤纽，移动秤砣在秤杆上的位置，当秤杆水平平衡时，可读出货物的质量。秤砣最远可移至D点。秤杆和秤钩的质量忽略不计，已知AB＝5cm，AD＝55cm。下列说法正确的是（ ）
A．杆秤的实质是个等臂杠杆
B．杆秤D点应标定出刻度值为5.5kg
C．如果要增大杆秤的量程可将提纽B向A点移动
D．如果秤砣磨损一部分，用它称得的物体质量小于物体的实际质量
二．多选题（共3小题，满分6分，每小题2分）
（多选）13．（2分）如表列出了几种物质的比热容，下列说法不正确的是（ ）
A．不同的物质，比热容一般不同
B．物质的比热容与自身的状态有关
C．质量相等的铝块和铜块，吸收相同的热量，铜块升高的温度低
D．炎热的夏天，沙滩烫脚而海水清凉，主要原因是沙滩上的沙石比海水吸收的热量多
（多选）14．（2分）关于如图所示的四个情景中，下列说法错误的是（ ）
A．图甲，两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B．图乙，墨水在热水中比在冷水中扩散快，说明分子无规则运动的剧烈程度与温度有关
C．图丙，活塞向下运动，硝化棉被点燃，发生的能量转化与汽油机做功冲程能量转化相同
D．图丁，瓶塞跳起时，瓶内气体对外做功，内能减少，温度降低，使水蒸气液化成小水滴形成白雾
（多选）15．（2分）如图所示，工人站在水平地面上，用滑轮组提升所受重力为900N的物体A，工人对绳子自由端施加竖直向下的拉力F，物体A被竖直匀速提升1m，用时5s，滑轮组的额外功为100J。下列说法中正确的是（ ）
A．工人的体重不能小于900N
B．动滑轮所受的重力为100N
C．绳端拉力F的功率为200W
D．该滑轮组的机械效率为90%
三．解答题（共8小题，满分28分）
16．（4分）英国科学家卡文迪许将一面小镜子固定在石英丝上，用一束光线去照射它，光线被小镜子反射到一只刻度尺上。这样，只要石英丝有一点极小的扭动，反射光就会在刻度尺上明显地表示出来。扭动被放大了！这就是著名的“扭秤”实验法。1798年，卡文迪许利用扭秤成功地测出了引力常量的数值，证明了牛顿万有引力定律的正确。卡文迪许也被人们称为第一个“能称出地球质量的人”。让我们来分析科学家的实验过程，如图所示，点光源S发出一束光线入射镜子O点。
（1）光线SO经平面镜反射后，射到刻度尺上的P点，请通过作图标出P点的位置（保留所有作图痕迹）；
（2）若平面镜绕O点逆时针转动10°反射光线射到刻度尺的Q点，请证明：∠POQ＝20°
17．（2分）如图所示，试管中装入适量的水，塞紧塞子，用酒精灯加热，过一会儿会看到塞子被冲出去，同时在试管口有“白气”出现。“白气”的本质是 ；塞子冲出的过程中，水蒸气的内能转化为塞子的 能。
18．（3分）小聪同学在做“探究物质的熔化规律”的实验时，设计的实验装置如图甲所示．
（1）如图甲，把装有该物质的试管放在烧杯中的水加热，而不是直接用火加热试管，目的是使该物质受热 。
（2）观察到试管内的物质在熔化过程中温度保持不变，温度计读数方法如图乙所示，正确的是 （填“A”、“B”或“C”）。
（3）丙图是小聪绘制的熔化图象，由此可知该物质是 （填“晶体”或“非晶体”）。它的熔点是 ℃，熔化时间需要 min，在熔化过程中，物质的内能 （填“增加”、“减少”或“不变”）。
19．（4分）在探究光的反射定律的实验中，平面镜平放在水平桌面上。
（1）用激光笔将一束光射到平面镜上，尝试用一块白色的硬纸板去寻找入射光和反射光。应该选择表面 （选填“光滑”或“粗糙”）的硬纸板。如图甲所示当入射光与反射光同时呈现在白板上时，纸板与平面镜的位置关系是 ；
（2）入射光沿EO方向入射，与镜面夹角为40°，反射角为 °。入射光绕O点顺时针转过10°，那么反射光 时针转过 °。多次改变入射光的方向，测量入射角和对应的反射角，我们发现 ，入射光沿着NO方向朝镜面入射，光的传播方向会改变 °；
（3）如图乙，将纸板连同激光笔向后倾斜，此时 ；
A．入射角大小不变、反射光在纸板前方
B．入射角大小变大、反射光在纸板前方
C．入射角大小不变、反射光仍在纸板上
D．入射角大小变小、反射光仍在纸板上
20．（4分）观看了王亚平老师的太空授课后，小滨也用水透镜来探究凸透镜的成像规律，实验装置如图，蜡烛、光屏和水透镜在光具座上的位置如图所示，通过对水透镜注水或抽水可改变水透镜的厚薄。
（1）摆放位置如图所示，在光屏上成一个清晰的像（像未画出），此时水透镜的焦距范围是 ，此时成倒立、 （选填“放大”或“缩小”）的实像。
（2）将图中的蜡烛移动到光座上40cm刻度线处，若保持光屏不动，此时应该对水透镜 （选填“注水”或“抽水”），才能在光屏上重新得到一个清晰的像。
（3）小滨借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变得模糊了，向左移动光屏，光屏上的像又变清晰了，说明老师戴的是 （选填“近视”或“远视”）眼镜。
21．（4分）小明在“比较不同物质吸热能力”的实验中：
（1）物质吸收的热量通过 来比较。
（2）实验得到食用油和水的温度随时间变化的图像（丙图），其中a是 。
（3）沿海地区有一种现象与物质吸热能力有关：在沿海地区，炎热、晴朗的天气里常常出现“海陆风”，当出现如图丁所示风向时，通常 。
A.发生在白天，且海水温度较高
B.发生在白天，且陆地温度较高
C.发生在夜晚，且海水温度较高
D.发生在夜晚，且陆地温度较高
22．（3分）在“探究定滑轮和动滑轮的特点”实验时，如图，小明先用图甲测出钩码的重力，然后用图乙做了两次实验，填入表格序号1、2。然后按同一个滑轮按图丙进行两次实验，填入表格序号3、4。
（1）分析上表序号1、2的数据及观察到的现象，可以得出结论：使用定滑轮 （选填“能”或“不能”）省距离， （选填“可以”或“不能”）改变力的方向；用图乙进行实验时，若小明将绳子的自由端沿着水平向右的方向匀速拉动，拉力的大小将 （选填“变大”“不变”或“变小”）；
（2）用图丙进行实验时，应沿 方向匀速拉动绳子自由端。分析上表序号3、4的数据发现，拉力的大小总比钩码重力的一半要大，除摩擦原因外，还因为拉力要承担 的重力。
23．（4分）在“探究平面镜成像的特点”实验中，某同学把一块 作为平面镜，并使其 放置在水平桌面上，其目的是 。如图所示，若要研究平面镜成像的虚实，可以在图中蜡烛 （选填“A”或“B”）的位置上放光屏，依据你所学的知识，光屏上 （填写“能”或“不能”）呈现蜡烛的像。
四．科普阅读题（共1小题，满分4分，每小题4分）
24．（4分）阅读短文，回答问题：
自动驾驶与汽车平视显示系统
随着科技的进步，自动驾驶汽车已开始走入道路试运行，通过使用视频摄像头、雷达传感器以及激光测距器等了解周围的交通状况，实现自动驾驶过程中躲避障碍物和遵循交通法规的目的。安装在前挡风玻璃上的摄像头用于发现障碍物，识别街道标识和交通信号灯，再配以GPS模块等用于监测汽车的位置并保证车辆行驶路线安全。汽车前后保险杠内安装有多个超声波雷达传感器，用于测量汽车与前后左右各个物体间的距离，如图1所示。图2所示为超声波测量仪器的模拟实验装置图，模拟实验装置的使用说明书附后。
汽车平视显示系统（HeadlUpDisplayy，简称HUD。HUD是利用平面镜成像原理（如图3所示），将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员透过挡风玻璃往前方看的时候，能够轻易的将车外的景象与车辆信息通过挡风玻璃所成的像融合在一起驾驶员不必低头，就可以看到车辆信息。从而避免分散对前方道路的注意力，确保驾驶舒适安全。
（1）图1中，汽车雷达启动后发出 （填“超声波”或“次声波”）用于测量物体间的距离；激光 （填“能”或“不能”）用于太空测距。
（2）图3中的HUD显示器水平放置在中控台上，通过挡风玻璃成竖直的像，则挡风玻璃与水平面夹角为 度。当驾驶员发现挡风玻璃所成的像过低时，需要将显示器沿水平方向 （填“远离”或“靠近”）挡风玻璃。
（3）图2中，若把铜铃放在甲、乙的中点，则液晶显示屏的示数为 毫秒。若把铜铃从靠近甲的位置以恒定的速度向右不断远离甲直至靠近乙，则液晶显示屏的数值在此过程中将 （填字母）。
A.一直变大
B.一直变小
C.始终不变
D.先变小后变大
（4）如图2所示，已知s1＝0.28m，s2＝1.12m，液晶显示屏上显示2.40ms，则此时声速为 m/s。
五．计算题（共2小题，满分8分）
25．（2分）要想配制50℃的温水200kg，现能提供的水只有20℃和70℃，质量不变，不计热量损失，则为配制成功，需取20℃的冷水和70℃的热水各多少千克？[c水＝4.2×103J/（kg•℃）]
26．（6分）如图甲所示，是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组将物体A从江底沿竖直方向吊起。某一时段，物体A在水中（未露出水面）上升的高度随时间变化的规律如图乙所示。已知物体A的重力为2.4×104N，体积为1.4m3。不考虑风浪、水流等因素的影响。（ρ水＝1×103kg/m3，g取10N/kg）
（1）请在丙图方框内画出第3s时A的受力示意图（用“•”表示A）；
（2）求第3s时A受到的浮力大小以及钢缆绳对A的拉力；
（3）4s～8s，求A上升的速度；
（4）A完全离开水面后，继续沿竖直方向匀速上升1m，电动机对绳的拉力F大小为1×104N。求：①拉力F做的功；②滑轮组的机械效率。
2025年北京市通州区八年级下册期末考试模拟练习卷
参考答案与试题解析
一．选择题（共12小题）
二．多选题（共3小题）
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）下列能源均为可再生能源的是（ ）
A．核能 天然气B．煤 地热能
C．风能 太阳能D．氢能 石油
【解答】解：A、核能和天然气都属于不可再生能源，故A不符合题意；
B、地热能属于可再生能源，煤属于不可再生能源，故B不符合题意；
C、风能和太阳能都属于可再生能源，故C符合题意；
D、氢能属于可再生能源，石油属于不可再生能源，故D不符合题意。
故选：C。
2．（2分）细心的同学发现白天透过玻璃看窗外建筑物的同时，看到了室内杯子的像。杯子的像属于光（ ）
A．折射所成的虚像B．反射所成的虚像
C．折射所成的实像D．反射所成的实像
【解答】解：透明的玻璃相当于平面镜，通过玻璃看到了室内杯子的像，杯子的像属于平面镜成的像，是由光的反射形成的虚像。
故选：B。
3．（2分）中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（ ）
A．“欲渡黄河冰塞川”——冰的形成是凝固，需要吸热
B．“春风拂槛露华浓”——露的形成是液化，需要吸热
C．“月落乌啼霜满天”——霜的形成是凝华，需要放热
D．“花明月暗笼轻雾”——雾的形成是汽化，需要吸热
【解答】解：A、冰是水由液态变为固态形成的，属于凝固现象，凝固放热，故A错误；
B、露是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故B错误；
C、霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故C正确；
D、雾是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故D错误。
故选：C。
4．（2分）如图所列举的事例中，改变物体内能的方式与其他三个不同的是（ ）
A．用力搓手手会发热
B．从滑梯上滑下感觉到热
C．迅速压下活塞时，棉花燃烧
D．水沸腾后，塞子被冲出
【解答】解：
A、用力搓手，手会发热，这是通过做功的方法改变内能的，手的内能变大；
B、从滑梯上滑下，克服摩擦做功，机械能转化为内能，这是通过做功的方法改变内能的，小孩的内能变大；
C、迅速压下活塞时，对空气做功，空气的内能变大，棉花吸收热量，是通过热传递的方式改变棉花内能的；
D、水沸腾后，塞子被冲出，水蒸气对塞子做功，这是通过做功的方法改变内能的，水蒸气的内能减小；
故C与其它三项不同。
故选：C。
5．（2分）下列四个实例中，能够使蒸发加快的是（ ）
A．把湿衣服晾在通风向阳处
B．将新鲜的蔬菜封装在保鲜袋中
C．给播种后的农田覆盖地膜
D．将水果放在低温冷藏柜中
【解答】解：
A、把湿衣服晾在通风向阳处，加快了液体表面空气的流动，也提高了液体的温度，会加快液体的蒸发，故A符合题意。
B、将新鲜的蔬菜封装在保鲜袋中，使蔬菜与外界隔绝，控制了表面积，减慢了蔬菜上方空气流动，所以减慢了蒸发，故B不合题意。
C、给播种后的农田覆盖地膜，控制了表面积，避免了液面上方空气的流动的影响，所以减慢了蒸发，故C不合题意。
D、将水果放在低温冷藏柜中，降低了温度，控制了液面上方的空气流动，减慢了蒸发，故D不合题意。
故选：A。
6．（2分）“背口喷乎水，成虹霓之状”描写的是人工彩虹。其产生的原因是（ ）
A．光的直线传播B．小孔成像
C．光的色散D．光的反射
【解答】解：平时看到的彩虹是光的色散现象，是由光的折射形成的。
故选：C。
7．（2分）如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．一个工作循环的正确顺序是乙、甲、丁、丙
B．乙、丙、丁图是靠飞轮惯性完成的冲程
C．甲图是对外输出动力的冲程
D．乙图存在着化学能转化为内能的过程
【解答】解：
甲图中两个气阀都关闭，活塞向上运动，是压缩冲程，此冲程机械能转化为内能；
乙图中两个气阀都关闭，火花塞点火，活塞下运动，是做功冲程，此冲程将内能转化为机械能；
丙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丁图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
A、四个冲程的正确顺序是丙甲乙丁，故A错误；
B、四冲程内燃机工作时，只有做功冲程对外输出功，依靠飞轮的惯性来完成的冲程有吸气冲程、压缩冲程和排气冲程，甲、丙、丁图是靠飞轮惯性完成的冲程，故B错误；
C、甲图为压缩冲程，在该冲程中将机械能转化为内能，不是对外输出动力的冲程，故C错误；
D、乙图存在着化学能转化为内能的过程，故D正确。
故选：D。
8．（2分）物理课上，同学们用凸透镜观察周围的大小、远近各不相同的物体，透过凸透镜不可能出现的是（ ）
A．正立但高度仅物体一半的像
B．与物体长短、粗细完全相同的像
C．没有实像，也没有虚像
D．倒立且宽度是物体两倍的像
【解答】解：根据凸透镜成像规律可知，当物距大于2倍焦距时，成倒立缩小的实像，当物距等于2倍焦距时，成倒立等大的实像，当物距在1倍焦距与2倍焦距之间时成倒立放大的实像，当物距等于1倍焦距时，不成像，当物距小于1倍焦距时，成正立放大的虚像。不可能成正立缩小的像，故A正确，BCD不正确。
故选：A。
9．（2分）静止在站台里的动车桌面上有杯水，窗外阳光斜射在水面上。若保持入射光方向不变，当动车启动时，其简化图如图所示，则（ ）
A．入射角不变，折射角不变
B．入射角变小，折射角变小
C．入射角变大，折射角变大
D．入射角变大，折射角变小
【解答】解：动车启动是加速过程，杯中的水具有惯性保持原来的运动状态，故水面会荡向车子的后方，水面倾斜后，法线斜向前，即顺时针转动了一定角度，入射光线与法线的夹角即为入射角，比较变化前后的入射角变小，根据光的折射规律，则折射角也变小。
故选：B。
10．（2分）如图甲是北京冬奥会中翻跃大跳台的情景。运动员不借助滑雪杖，只踩着雪板从高处滑行而下，通过起跳台起跳，完成各种空翻、转体等技术动作后落地。图乙中的虚线是比赛过程中运动员的轨迹，不计空气阻力，下列说法正确的是（ ）
A．在a、b、c、d四点中，运动员在a点时的重力势能最大
B．从b点到c点的过程中，运动员的动能在增加
C．从c点到d点的过程中，运动员的机械能变小
D．a点和c点都是最高点，运动员分别在该两点时的动能都为零
【解答】解：A、在a、b、c、d四点中，质量相等，a点的高度最高，因此a点的重力势能最大，故A正确；
B、运动员从b点到c点的过程中，质量不变，高度变高，速度变小，则其重力势能增加，动能减小，动能转化为重力势能，故B错误；
C、从c点到落地点d的过程中，因不受空气阻力，运动员的重力势能转化为动能，机械能保持不变，故C错误；
D．a点和c点都是最高点，运动员在水平方向都有一定的速度，所以动能不为零，故D错误。
故选：A。
11．（2分）都市生活离不开电梯，如图，将电梯简化为“钢绳拉着电梯厢在竖直导轨上运动”模型。小刚同学乘坐电梯从一楼到五楼，电梯厢和人的总质量为500kg，电梯上行受到轨道摩擦力为500N，钢绳对电梯厢的拉力用T表示。电梯（底面）在A点（一楼地面）到B点（二楼地面）过程中速度在增加，用时4s；在B点到D点（四楼地面）过程中匀速运动，用时4s；在D点到E点（五楼地面）过程中速度逐渐减小，用时4s；每层楼高3m（g取10N/kg），下面说法正确的是（ ）
A．电梯从A点到B点过程中，钢绳拉力T做功1.65×104J
B．电梯从B点到C点过程中，钢绳拉力T做功的功率4.125×103W
C．电梯从C点到D点过程中，钢绳拉力T做功的功率8.25×103W
D．电梯从D点到E点过程中，钢绳拉力T＝5.55×103N
【解答】解：电梯厢和人的总重力G＝mg＝500kg×10N/kg＝5000N，
匀速运动时，钢绳的拉力T＝G+f＝5000N+500N＝5500N；
A、电梯从A点到B点过程中，加速运动，T′＞5500N，
钢绳拉力T做功W＞Ts＝5500N×3m＝1.65×104J，故A错误；
B、电梯从B点到C点过程中，做匀速运动，上升一层楼高，s＝3m，用时t＝2s，
拉力做的功W1＝Ts＝5500N×3m＝1.65×104J，
钢绳拉力T做功的功率P=W1t=1.65×104J2s=8.25×103W，故B错误；
C、电梯从C点到D点过程中，做匀速运动，上升一层楼高，s＝3m，用时t＝2s，
拉力做的功W1＝Ts＝5500N×3m＝1.65×104J，
钢绳拉力T做功的功率P=W1t=1.65×104J2s=8.25×103W，故C正确；
D、电梯从D点到E点过程中，减速运动，T″＜5500N，故D错误。
故选：C。
12．（2分）杆秤作为华夏国粹，它制作轻巧、使用便利，曾是商品流通中的主要度量工具，同时它还承载着公平公正的象征意义。某科技小组的同学用轻质细杆制作了一个杆秤，如图所示，秤砣的质量是0.5kg。使用时将货物挂在秤钩上，用手提起B处的秤纽，移动秤砣在秤杆上的位置，当秤杆水平平衡时，可读出货物的质量。秤砣最远可移至D点。秤杆和秤钩的质量忽略不计，已知AB＝5cm，AD＝55cm。下列说法正确的是（ ）
A．杆秤的实质是个等臂杠杆
B．杆秤D点应标定出刻度值为5.5kg
C．如果要增大杆秤的量程可将提纽B向A点移动
D．如果秤砣磨损一部分，用它称得的物体质量小于物体的实际质量
【解答】解：A、由图可知，B点是支点，杠杆水平平衡时，动力臂和阻力臂分别为BC和AB，若BC大于AB，则为省力杠杆，若BC小于AB则为费力杠杆，故A错误；
B、根据杠杆平衡可得：G×AB＝G砣×BD，故mg=BDAB×m砣g，m=BDAB×m砣=55cm−5cm5cm×0.5kg=5kg，故杆秤D点应标定出刻度值为5kg，故B错误；
C、根据杠杆平衡可得：m=BDAB×m砣，m砣一定，如果要增大杆秤的量程，应增大BD，同时减小AB，故可将提纽B向A点移动，故C正确；
D、当秤砣磨损后，自身质量变小，重力就变小，由于物体的重力和力臂不变，则秤砣对应的力臂就必须变长，才能使杠杆平衡，所以显示的示数就要变大，故D错误。
故选：C。
二．多选题（共3小题，满分6分，每小题2分）
（多选）13．（2分）如表列出了几种物质的比热容，下列说法不正确的是（ ）
A．不同的物质，比热容一般不同
B．物质的比热容与自身的状态有关
C．质量相等的铝块和铜块，吸收相同的热量，铜块升高的温度低
D．炎热的夏天，沙滩烫脚而海水清凉，主要原因是沙滩上的沙石比海水吸收的热量多
【解答】解：A．不同物质的比热容一般不同，有的也相同，故A正确；
B．同种物质在不同状态下比热容不同，如水和冰比热容不同，故B正确；
C．铜的比热容比铝的比热容小，根据公式Q吸＝cmΔt可知，质量相等的铜块和铝块，吸收相同的热量，铜块升高的温度高，故C错误；
D．因为水比沙石的比热容大，根据公式Q吸＝cmΔt可知，在吸收和放出相同的热量时，水的温度变化值小，沙石的温度变化值大，所以相炎热的夏天，沙滩烫脚而海水清凉，主要原因是水的比热容比沙石的比热容大，故D错误。
故选：CD。
（多选）14．（2分）关于如图所示的四个情景中，下列说法错误的是（ ）
A．图甲，两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B．图乙，墨水在热水中比在冷水中扩散快，说明分子无规则运动的剧烈程度与温度有关
C．图丙，活塞向下运动，硝化棉被点燃，发生的能量转化与汽油机做功冲程能量转化相同
D．图丁，瓶塞跳起时，瓶内气体对外做功，内能减少，温度降低，使水蒸气液化成小水滴形成白雾
【解答】解：A、图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于分子之间有引力，故A错误；
B、图中墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关，温度越高，分子的无规则运动越剧烈，故B正确；
C、图中压缩玻璃筒内的空气，机械能转化为筒内空气的内能，空气的内能增加，温度升高，当达到棉花的燃点后，棉花会燃烧，发生的能量转化与汽油机压缩冲程能量转化相同，故C错误；
D、图中瓶塞跳起时，瓶内气体对外做功，内能减少，温度降低，使水蒸气液化成小水滴形成白雾，故D正确。
故选：AC。
（多选）15．（2分）如图所示，工人站在水平地面上，用滑轮组提升所受重力为900N的物体A，工人对绳子自由端施加竖直向下的拉力F，物体A被竖直匀速提升1m，用时5s，滑轮组的额外功为100J。下列说法中正确的是（ ）
A．工人的体重不能小于900N
B．动滑轮所受的重力为100N
C．绳端拉力F的功率为200W
D．该滑轮组的机械效率为90%
【解答】解：A、拉力做的有用功：
W有＝Gh＝900N×1m＝900J，
拉力做的总功为：
W总＝W有+W额＝900J+100J＝1000J，
绳子的拉力为：
F=W总nℎ=1000J2×1m=500N，
绳子的拉力不能大于工人的重力，否则把工人会从地面拉起，故工人的体重不能小于500N，故A错误；
B、不计绳重和摩擦，额外功来自于克服动滑轮的重力做功，故动滑轮所受的重力为
G动=W额ℎ=100J1m=100N，
由于绳重和摩擦的影响，克服滑轮重做的额外功小于100J，因此动滑轮的重力小于100N，故B错误；
C、绳子拉力F的功率为：
P=W总t=1000J5s=200W，故C正确；
D、该滑轮组的机械效率为：
η=W有W总×100%=900J1000J×100%=90%，故D正确。
故选：CD。
三．解答题（共8小题，满分28分）
16．（4分）英国科学家卡文迪许将一面小镜子固定在石英丝上，用一束光线去照射它，光线被小镜子反射到一只刻度尺上。这样，只要石英丝有一点极小的扭动，反射光就会在刻度尺上明显地表示出来。扭动被放大了！这就是著名的“扭秤”实验法。1798年，卡文迪许利用扭秤成功地测出了引力常量的数值，证明了牛顿万有引力定律的正确。卡文迪许也被人们称为第一个“能称出地球质量的人”。让我们来分析科学家的实验过程，如图所示，点光源S发出一束光线入射镜子O点。
（1）光线SO经平面镜反射后，射到刻度尺上的P点，请通过作图标出P点的位置（保留所有作图痕迹）；
（2）若平面镜绕O点逆时针转动10°反射光线射到刻度尺的Q点，请证明：∠POQ＝20°
【解答】解：（1）过入射点O垂直于平面镜作出法线，再根据反射角等于入射角在法线的下侧画出反射光线，交刻度尺上于P点，如图所示：
（2）由题意，设初始入射时入射角∠SON＝θ，
所以初始入射时入射光线与反射光线间的夹角∠SOP＝2θ，
当平面镜转动10°时法线也转动10°，
此时入射角∠SON'＝θ﹣10°，
此时入射光线与反射光线夹角∠SOQ＝2（θ﹣10°），
故：∠POQ＝∠SOP﹣∠SOQ＝2θ﹣2（θ﹣10°）＝20°。
故答案为：（1）见解答；（2）见解答。
17．（2分）如图所示，试管中装入适量的水，塞紧塞子，用酒精灯加热，过一会儿会看到塞子被冲出去，同时在试管口有“白气”出现。“白气”的本质是 小水滴 ；塞子冲出的过程中，水蒸气的内能转化为塞子的 机械 能。
【解答】解：（1）木塞冲出时，它周围的一团“白气”，是水蒸气遇冷液化成的小水滴；
（2）酒精灯加热试管使水沸腾，产生大量的水蒸气，水蒸气把塞子冲出，对外做功，将内能转化为软木塞子的机械能。
故答案为：小水滴；机械。
18．（3分）小聪同学在做“探究物质的熔化规律”的实验时，设计的实验装置如图甲所示．
（1）如图甲，把装有该物质的试管放在烧杯中的水加热，而不是直接用火加热试管，目的是使该物质受热 均匀 。
（2）观察到试管内的物质在熔化过程中温度保持不变，温度计读数方法如图乙所示，正确的是 B （填“A”、“B”或“C”）。
（3）丙图是小聪绘制的熔化图象，由此可知该物质是 晶体 （填“晶体”或“非晶体”）。它的熔点是 48 ℃，熔化时间需要 6 min，在熔化过程中，物质的内能 增加 （填“增加”、“减少”或“不变”）。
【解答】解：（1）在做实验时把装有物质的试管放在盛水的烧杯内加热，而不是直接用酒精灯加热，目的是使试管内的物质受热均匀；
（2）使用温度计测量液体的温度时，视线要与液柱上表面相平，B符合这种情况；
（3）由图丙可知该物质在熔化过程中温度保持不变，所以为晶体；从图乙数据可以看出：该固体的熔点是48℃；熔化过程从第6min开始，到第12min结束，共历时6min因为物体熔化时继续吸热，所以内能增加。
故答案为：（1）均匀；（2）B；（3）晶体；48；6；增加。
19．（4分）在探究光的反射定律的实验中，平面镜平放在水平桌面上。
（1）用激光笔将一束光射到平面镜上，尝试用一块白色的硬纸板去寻找入射光和反射光。应该选择表面 粗糙 （选填“光滑”或“粗糙”）的硬纸板。如图甲所示当入射光与反射光同时呈现在白板上时，纸板与平面镜的位置关系是 垂直 ；
（2）入射光沿EO方向入射，与镜面夹角为40°，反射角为 50 °。入射光绕O点顺时针转过10°，那么反射光 逆 时针转过 10 °。多次改变入射光的方向，测量入射角和对应的反射角，我们发现 反射角等于入射角 ，入射光沿着NO方向朝镜面入射，光的传播方向会改变 180 °；
（3）如图乙，将纸板连同激光笔向后倾斜，此时 A ；
A．入射角大小不变、反射光在纸板前方
B．入射角大小变大、反射光在纸板前方
C．入射角大小不变、反射光仍在纸板上
D．入射角大小变小、反射光仍在纸板上
【解答】解：（1）白色硬纸板的表面应尽量粗糙，让光线发生漫反射，从不同的角度的同学都能看清光的传播径迹；
要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直，并且反射光线、入射光线和法线必须在同一平面内，因此纸板与平面镜的位置关系一定垂直；
（2）如图光线EO与平面镜的夹角为40°，则入射角为90°﹣40°＝50°，由于反射角等于入射角，则反射角为50°；
当光线EO绕O点顺时针转动10°角时，则入射光线向法线靠近10°，反射光线也向法线靠近10°，即反射光线逆时针转动10°；
多次改变入射光的方向，测量入射角和对应的反射角可知，在反射现象中，反射角等于入射角；
因为入射光线垂直射到平面镜上，入射光线和法线重合，所以入射角等于0°，而反射角等于入射角，即反射角为0°，此时，光的传播方向改变了180°；
（3）如图丙所示，若将纸板连同激光笔向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以入射角大小变大、反射光在纸板前方，故选：B。
故答案为：（1）粗糙；垂直；（2）50；逆；10；反射角等于入射角；180；（3）B。
20．（4分）观看了王亚平老师的太空授课后，小滨也用水透镜来探究凸透镜的成像规律，实验装置如图，蜡烛、光屏和水透镜在光具座上的位置如图所示，通过对水透镜注水或抽水可改变水透镜的厚薄。
（1）摆放位置如图所示，在光屏上成一个清晰的像（像未画出），此时水透镜的焦距范围是 10.0cm＜f＜20.0cm ，此时成倒立、 缩小 （选填“放大”或“缩小”）的实像。
（2）将图中的蜡烛移动到光座上40cm刻度线处，若保持光屏不动，此时应该对水透镜 注水 （选填“注水”或“抽水”），才能在光屏上重新得到一个清晰的像。
（3）小滨借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变得模糊了，向左移动光屏，光屏上的像又变清晰了，说明老师戴的是 远视 （选填“近视”或“远视”）眼镜。
【解答】解：（1）三者摆放位置如上图所示，在光屏上成了一个清晰的像，易知此时u＞v，物距大于二倍焦距，成倒立、缩小实像，像距大于一倍焦距小于二倍焦距，像距为：
v＝90.0cm﹣70.0cm＝20.0cm，f＜20.0cm＜2f，
解得水透镜的焦距范围：10.0cm＜f＜20.0cm；
（2）对焦距一定的凸透镜而言，在成实像的条件下，物距减小，像距应变大；图中的蜡烛移动到光座上40cm刻度线处，物距减小，光屏不动，即像距不变，也就是需要现在的透镜对光线的会聚能力更强，所以此时应对水透镜注水，使其焦距变短，才能在光屏上重新得到一个清晰的像；
（3）小滨借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变得模糊了，向左移动光屏，光屏上的像又变清晰了，可知老师戴的眼镜对光线有会聚作用，故可知老师戴的是远视眼镜。
故答案为：（1）10.0cm＜f＜20.0cm；缩小；（2）注水；（3）远视。
21．（4分）小明在“比较不同物质吸热能力”的实验中：
（1）物质吸收的热量通过 加热时间 来比较。
（2）实验得到食用油和水的温度随时间变化的图像（丙图），其中a是 食用油 。
（3）沿海地区有一种现象与物质吸热能力有关：在沿海地区，炎热、晴朗的天气里常常出现“海陆风”，当出现如图丁所示风向时，通常 C 。
A.发生在白天，且海水温度较高
B.发生在白天，且陆地温度较高
C.发生在夜晚，且海水温度较高
D.发生在夜晚，且陆地温度较高
【解答】解：（1）根据转换法，通过加热时间比较相同质量的不同液体吸热的多少；
（2）根据食用油和水的温度随时间变化的图像知，加热时间，加热相同，a升温快，比热容小，是 食用油。
（3）水的比热容比泥土、沙石的大，白天太阳照射时，水面温度上升得慢，陆地温度上升得快，热空气上升，冷空气补充，风从海面吹向陆地，形成海风；晚上，气温下降，水面温度下降得慢，温度高一些，热空气上升，风从陆地吹向海面，形成陆风，由图可知，此时地面附近的空气从陆地吹向海洋，形成陆风，故出现如图所示风向时，通常发生在夜晚，且海洋温度较高，故选：D。
故答案为：（1）加热时间； （2）食用油；（3）C。
22．（3分）在“探究定滑轮和动滑轮的特点”实验时，如图，小明先用图甲测出钩码的重力，然后用图乙做了两次实验，填入表格序号1、2。然后按同一个滑轮按图丙进行两次实验，填入表格序号3、4。
（1）分析上表序号1、2的数据及观察到的现象，可以得出结论：使用定滑轮 不能 （选填“能”或“不能”）省距离， 可以 （选填“可以”或“不能”）改变力的方向；用图乙进行实验时，若小明将绳子的自由端沿着水平向右的方向匀速拉动，拉力的大小将 不变 （选填“变大”“不变”或“变小”）；
（2）用图丙进行实验时，应沿 竖直 方向匀速拉动绳子自由端。分析上表序号3、4的数据发现，拉力的大小总比钩码重力的一半要大，除摩擦原因外，还因为拉力要承担 动滑轮 的重力。
【解答】解：（1）由第1、2次数据及实验现象知，钩码上升的高度与绳子自由端移动的距离相等，所以使用定滑轮不能省距离。
图乙中，向下拉动绳子可向上提升钩码，所以使用定滑轮能改变力的方向。
定滑轮相当于等臂杠杆，轴到轮边缘的距离分别为动力臂及阻力臂，拉力沿水平向右方向匀速拉动时，动力臂及阻力臂大小都不变，阻力不变，所以动力也不变，即拉力大小不变。
（2）图丙中，应沿竖直向上方向匀速拉动绳子自由端，在竖直方向拉动时，才能让动滑轮的动力臂是阻力臂的两倍。
由第3、4次数据知，拉力的大小比钩码重力的一半大，因为在提升钩码的同时，也提升了动滑轮，动滑轮自身也有重力。
故答案为：（1）不能；可以；不变；（2）竖直；动滑轮。
23．（4分）在“探究平面镜成像的特点”实验中，某同学把一块 玻璃板 作为平面镜，并使其 垂直 放置在水平桌面上，其目的是 为了便于找到像的位置 。如图所示，若要研究平面镜成像的虚实，可以在图中蜡烛 B （选填“A”或“B”）的位置上放光屏，依据你所学的知识，光屏上 不能 （填写“能”或“不能”）呈现蜡烛的像。
【解答】解：在探究“平面镜成像的特点”时，用玻璃板代替平面镜的目的是玻璃板不但反射光成像，还能透光看到玻璃板后面的蜡烛，便于确定像的位置。
因平面镜成像时像和物体各对应点的连线与平面镜垂直，且连线是在水平面上，则玻璃板与水平面是垂直的，就垂直放置。
因为平面镜成虚像，玻璃是透明的，所以如果从A处看时，会看到成的虚像，误以为在光屏上，所以可以在B处放一个光屏并观察其上是否有像存在。由于是虚线，没有光线到达光屏，因此光屏上不能呈现蜡烛的像。
玻璃板；垂直；为了便于找到像的位置；B；不能。
四．科普阅读题（共1小题，满分4分，每小题4分）
24．（4分）阅读短文，回答问题：
自动驾驶与汽车平视显示系统
随着科技的进步，自动驾驶汽车已开始走入道路试运行，通过使用视频摄像头、雷达传感器以及激光测距器等了解周围的交通状况，实现自动驾驶过程中躲避障碍物和遵循交通法规的目的。安装在前挡风玻璃上的摄像头用于发现障碍物，识别街道标识和交通信号灯，再配以GPS模块等用于监测汽车的位置并保证车辆行驶路线安全。汽车前后保险杠内安装有多个超声波雷达传感器，用于测量汽车与前后左右各个物体间的距离，如图1所示。图2所示为超声波测量仪器的模拟实验装置图，模拟实验装置的使用说明书附后。
汽车平视显示系统（HeadlUpDisplayy，简称HUD。HUD是利用平面镜成像原理（如图3所示），将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员透过挡风玻璃往前方看的时候，能够轻易的将车外的景象与车辆信息通过挡风玻璃所成的像融合在一起驾驶员不必低头，就可以看到车辆信息。从而避免分散对前方道路的注意力，确保驾驶舒适安全。
（1）图1中，汽车雷达启动后发出 超声波 （填“超声波”或“次声波”）用于测量物体间的距离；激光 能 （填“能”或“不能”）用于太空测距。
（2）图3中的HUD显示器水平放置在中控台上，通过挡风玻璃成竖直的像，则挡风玻璃与水平面夹角为 45 度。当驾驶员发现挡风玻璃所成的像过低时，需要将显示器沿水平方向 远离 （填“远离”或“靠近”）挡风玻璃。
（3）图2中，若把铜铃放在甲、乙的中点，则液晶显示屏的示数为 0 毫秒。若把铜铃从靠近甲的位置以恒定的速度向右不断远离甲直至靠近乙，则液晶显示屏的数值在此过程中将 D （填字母）。
A.一直变大
B.一直变小
C.始终不变
D.先变小后变大
（4）如图2所示，已知s1＝0.28m，s2＝1.12m，液晶显示屏上显示2.40ms，则此时声速为 350 m/s。
【解答】解：（1）超声波可用来测距，设计成倒车雷达；激光可以用于太空测距。
（2）图3中的HUD显示器水平放置在中控台上，通过挡风玻璃成竖直的像，由像与物关于平面镜对称可知，挡风玻璃与水平面夹角为45度；当驾驶员发现挡风玻璃所成的像过低时，需要像向上移动，远离挡风玻璃的下边沿，像到平面镜的距离与物体到平面镜的距离相等，则显示器也要远离挡风玻璃的下边沿，即要远离挡风玻璃。
（3）如果铜铃在甲、乙中点，则铜铃与甲的距离和与乙的距离是相等的，且由于声速相同，所以声音从铜铃到达甲、乙的时间相同，故液晶屏的示数为0；若把铜铃从靠近甲的位置以恒定的速度向右不断远离甲直至靠近乙，铜铃与甲、乙间的距离差先变小后变大，由于速度不变，则运动的时间差先变小后变大，则液晶显示屏的数值先变小后变大，故D正确。
（4）设声速为v，声音从铜铃传到甲的时间为：t1=s1v，声音从铜铃传到乙的时间为：t2=s2v；
由题意知，t2﹣t1＝2.40×10﹣3s，
所以s2v−s1v=2.40×10﹣3s；即1.12mv−0.28mv=2.40×10﹣3s，
解得，v＝350m/s。
故答案为：（1）超声波；能；（2）45；远离；（3）0；D；（4）350。
五．计算题（共2小题，满分8分）
25．（2分）要想配制50℃的温水200kg，现能提供的水只有20℃和70℃，质量不变，不计热量损失，则为配制成功，需取20℃的冷水和70℃的热水各多少千克？[c水＝4.2×103J/（kg•℃）]
【解答】解：
设热水的质量为m1，则冷水的质量为m2＝m﹣m1＝200kg﹣m1，
热水放出的热量：Q放＝c水m1（t﹣t01）＝4.2×103J/（kg•℃）×m1×（70℃﹣50℃），
冷水吸收的热量：Q吸＝c水m2（t02﹣t）＝4.2×103J/（kg•℃）×m2×（50℃﹣20℃）＝4.2×103J/（kg•℃）×（200kg﹣m1）×（50℃﹣20℃），
不计热量损失，Q吸＝Q放，
则4.2×103J/（kg•℃）×m1×（70℃﹣50℃）＝4.2×103J/（kg•℃）×（200kg﹣m1）×（50℃﹣20℃），
解得：热水的质量：m1＝120kg，则冷水的质量：m2＝m﹣m1＝200kg﹣120kg＝80kg。
答：为配制成功，需取20℃的冷水80kg，70℃的热水120kg。
26．（6分）如图甲所示，是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组将物体A从江底沿竖直方向吊起。某一时段，物体A在水中（未露出水面）上升的高度随时间变化的规律如图乙所示。已知物体A的重力为2.4×104N，体积为1.4m3。不考虑风浪、水流等因素的影响。（ρ水＝1×103kg/m3，g取10N/kg）
（1）请在丙图方框内画出第3s时A的受力示意图（用“•”表示A）；
（2）求第3s时A受到的浮力大小以及钢缆绳对A的拉力；
（3）4s～8s，求A上升的速度；
（4）A完全离开水面后，继续沿竖直方向匀速上升1m，电动机对绳的拉力F大小为1×104N。求：①拉力F做的功；②滑轮组的机械效率。
【解答】解：（1）由图乙可知，第3s时A静止不动，此时A受到重力、钢缆绳的拉力和浮力作用，处于平衡状态，此时A的受力示意图如下图所示：
；
（2）由于完全浸没在水中，V排＝V＝1.4m3，则物体受到的浮力为：
F浮＝ρ水gV排＝1×103kg/m3×10N/kg×1.4m3＝1.4×104N；
根据力的平衡关系可知，钢缆绳对A的拉力为：
F缆＝G﹣F浮＝2.4×104N﹣1.4×104N＝1×104N；
（3）由图可知，4s～8sA上升的高度为s＝1.6m﹣0.8m＝0.8m，则A上升的速度为：
v=st=0.8m8s−4s=0.2m/s；
（4）①由图可知，n＝3，拉力F做的功为：
W总＝Fs＝Fnh＝1×104N×3×1m＝3×104J；
②该滑轮组的机械效率为：
η=W有W总=GℎFs=GℎFnℎ=GnF=2.4×104N3×1×104N×100%＝80%。
答：（1）见解答图；
（2）第3s时A受到的浮力大小为1.4×104N，钢缆绳对A的拉力为1×104N；
（3）4s～8s，A上升的速度为0.2m/s；
（4）①拉力F做的功为3×104J；
②滑轮组的机械效率为80%。
物质
比热容[J/（kg•℃）]
物质
比热容[J/（kg•℃）]
水
4.2×103
冰
2.1×103
酒精
2.4×103
铝
0.88×103
沙石
约0.92×103
铜
0.39×103
实验序号
钩码重G/N
钩码上升的高度h/cm
拉力F/N
绳子自由端移动的距离s/cm
1
1.0
20.0
1.0
20.0
2
2.0
20.0
2.0
20.0
3
1.0
20.0
0.7
40.0
4
2.0
20.0
1.2
40.0
使用说明书：
（1）实验装置如图3所示，甲、乙是声信号采集器；
（2）用棒锤敲打铜铃，声音被甲、乙接收；
（3）液晶显示屏显示甲、乙接收到声信号的时间差，单位为毫秒（1毫秒＝0.001秒）。
题号
1
2
3
4
5
6
7
8
9
10
11
答案
C
B
C
C
A
C
D
A
B
A
C
题号
12
答案
C
题号
13
14
15
答案
CD
AC
CD
物质
比热容[J/（kg•℃）]
物质
比热容[J/（kg•℃）]
水
4.2×103
冰
2.1×103
酒精
2.4×103
铝
0.88×103
沙石
约0.92×103
铜
0.39×103
实验序号
钩码重G/N
钩码上升的高度h/cm
拉力F/N
绳子自由端移动的距离s/cm
1
1.0
20.0
1.0
20.0
2
2.0
20.0
2.0
20.0
3
1.0
20.0
0.7
40.0
4
2.0
20.0
1.2
40.0
使用说明书：
（1）实验装置如图3所示，甲、乙是声信号采集器；
（2）用棒锤敲打铜铃，声音被甲、乙接收；
（3）液晶显示屏显示甲、乙接收到声信号的时间差，单位为毫秒（1毫秒＝0.001秒）。
