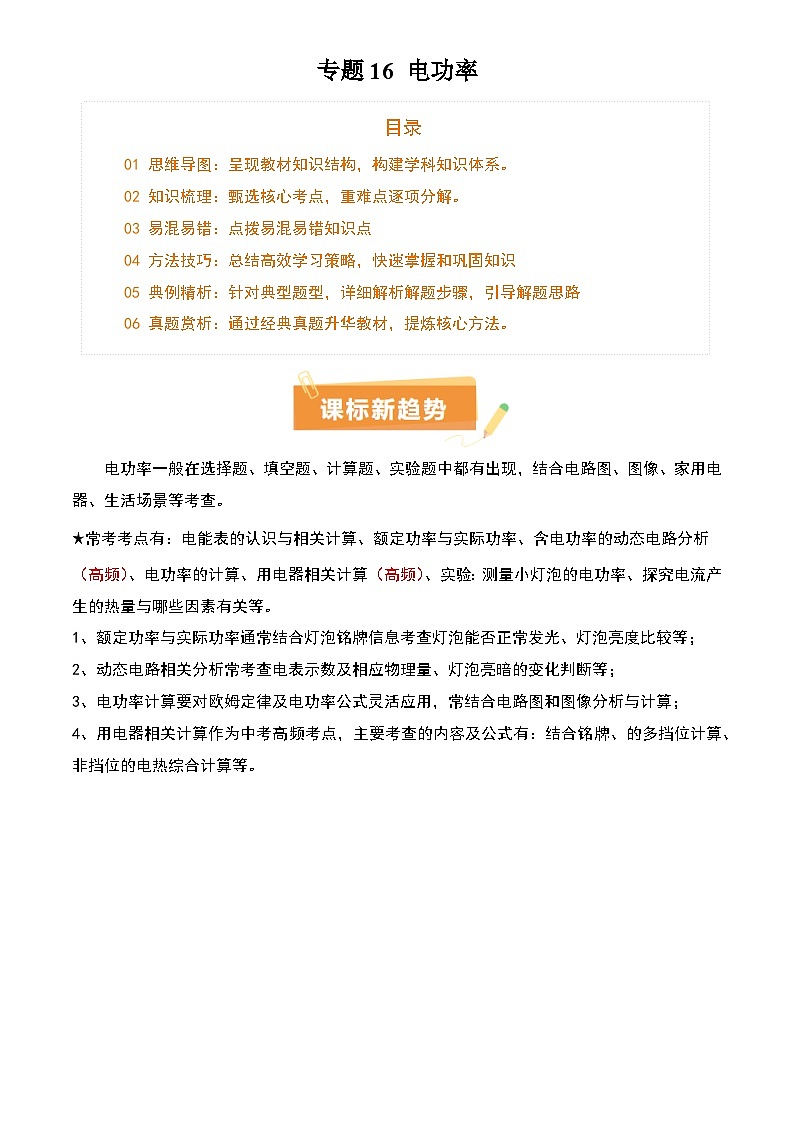

电功率一般在选择题、填空题、计算题、实验题中都有出现，结合电路图、图像、家用电器、生活场景等考查。
★常考考点有：电能表的认识与相关计算、额定功率与实际功率、含电功率的动态电路分析（高频）、电功率的计算、用电器相关计算（高频）、实验：测量小灯泡的电功率、探究电流产生的热量与哪些因素有关等。
1、额定功率与实际功率通常结合灯泡铭牌信息考查灯泡能否正常发光、灯泡亮度比较等；
2、动态电路相关分析常考查电表示数及相应物理量、灯泡亮暗的变化判断等；
3、电功率计算要对欧姆定律及电功率公式灵活应用，常结合电路图和图像分析与计算；
4、用电器相关计算作为中考高频考点，主要考查的内容及公式有：结合铭牌、的多挡位计算、非挡位的电热综合计算等。

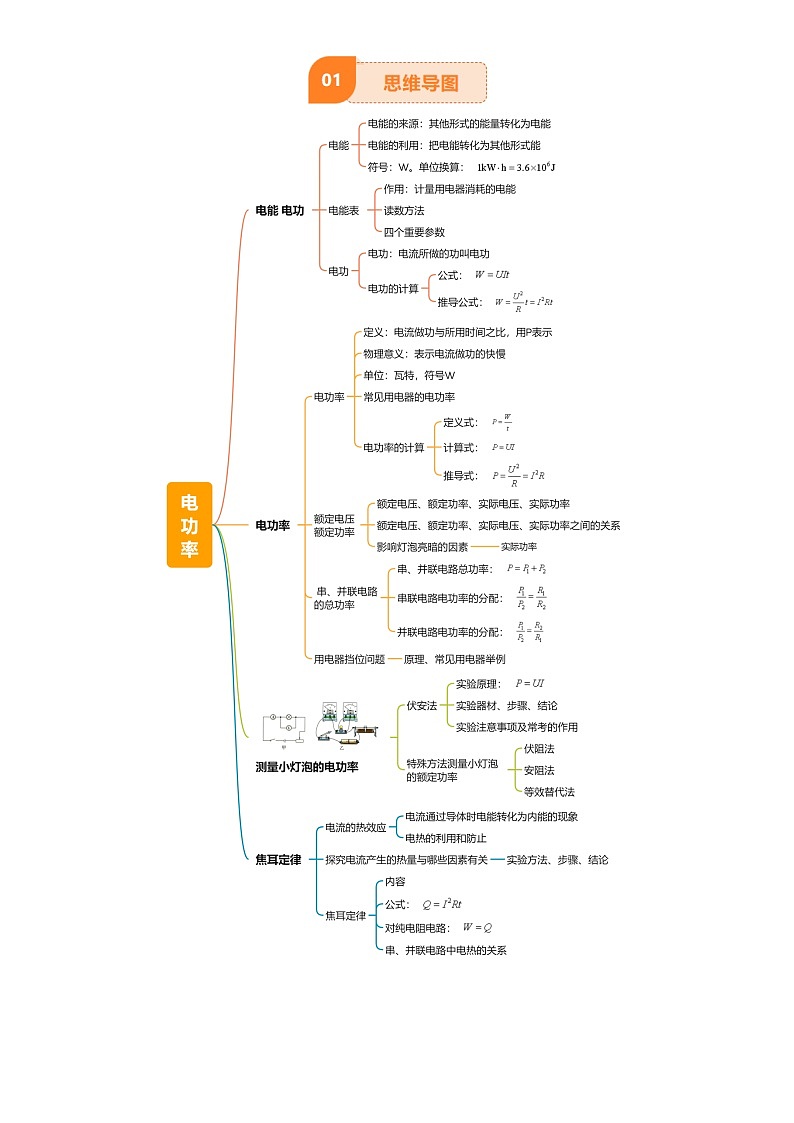

考点一 电能 电功
知识点01 电能
1、电能的来源： 转化为电能。
2、电能的利用
用电器是消耗电能的装置，消耗电能的过程，就是把电能 的过程，消耗了多少电能就有多少电能转化为其他形式的能。
3、电能的符号及单位
（1）符号：电能用符号W表示。
（2）单位：在国际单位制中，电能的单位是 ，简称焦，用符号J表示。电能的常用单位是 ，俗称度，用符号 表示。换算关系为。
知识点02 电能表
1、作用：计量用电器在一段时间内 。
2、读数方法
电能表在一段时间内前后两次示数的差值，就是这段时间内用电的度数，即这段时间内消耗的电能。最后一位框内数字为小数，例如，初电能表示数为 kW·h，4月初示数为 kW·h。所以这个月用电 kW·h。
3、四个重要参数
（1）“220V”表示这个电能表 。
（2）“10（20）A”表示这个电能表的 为10A， 为20 A。电能表工作时的电流不应超过 电流。
（3）“50Hz”表示这个电能表在频率为50 Hz的交流电路中使用。
（4）“600r/（kW·h）”表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过600转。
【注】电子式电能表独有的“3000imp/(kW·h)”表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表的指示灯闪烁3000次。
知识点03 电功
1、电功
叫电功，用字母W表示。电能转化为其他形式的能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功，即电功是多少。
【注】电功是过程量，反映的是电能消耗的多少；电能是状态量，反映的是能够做功的本领。
2、电功的计算
（1）公式： 。（适用于所有电路）
（2）推导公式： 。（只适用于纯电阻电路）
考点二 电功率
知识点01 电功率
1、定义： 与所用 之比，用符号P表示。
2、物理意义：表示电流做功的 。
3、单位： ，简称瓦，用符号W表示。常用单位还有千瓦（kW），它们的换算关系是1kW= W。
4、常见用电器的电功率
5、电功率的计算
（1）定义式： 。
（2）计算式： ，适用于所有电路。
（3）推导式：，只适用于纯电阻电路。
知识点02 额定电压 额定功率
1、额定电压：用电器 时的电压，用表示，是唯一的。
2、额定功率：用电器 时的功率，用表示，是唯一的。
3、实际电压：用电器 时的电压，可能与额定电压相等，也可能不等，用表示，是变化的。
4、实际功率：用电器 时的功率，可能与额定功率相等，也可能不等，用实表示，是变化的。
5、额定电压、额定功率、实际电压、实际功率之间的关系
6、影响灯泡亮暗的因素：灯泡的亮暗由其 决定， 越大，灯越亮。
知识点03 串、并联电路的总功率
1、串联电路总功率
串联电路的总功率等于各串联用电器的电功率之和，即。
2、并联电路的总功率
并联电路的总功率等于各并联用电器的电功率之和，即。
3、串联电路电功率的分配
纯电阻串联电路中，各电阻消耗的电功率与其阻值成正比，即。
4、并联电路电功率的分配
纯电阻并联电路中，各电阻消耗的电功率与其阻值成反比，即。
知识点04 用电器挡位问题
1、原理：通过改变总电阻R的大小来改变用电器的电功率P。
根据，U不变，R最小→P最大→高温挡；R最大→P最小→低温挡。
2、常见用电器举例
考点三 测量小灯泡的电功率
知识点01 伏安法测量小灯泡的电功率
1、实验原理： 。
2、实验器材：两节干电池、滑动变阻器、电压表、电流表、小灯泡（额定电压为 2.5 V）、开关、导线若干。
3、实验步骤
（1）按照电路图连接实物图，检查电路无误后，闭合开关，移动滑动变阻器的滑片、观察电压表的示数。
（2） ①使小灯泡两端的电压 额定电压，观察小灯泡的亮度，测量它的电功率，这是它的额定功率。
②使小灯泡两端的电压 额定电压，观察小灯泡的亮度，测量它实际的电功率。
③使小灯泡两端的电压约为额定电压的 倍，观察小灯泡的亮度，测量它实际的电功率。
（3）按照电路图连接实物图，检查电路无误后，闭合开关，移动滑动变阻器的滑片、观察电压表的示数。
4、实验结论：小灯泡在不同电压下，功率不同，实际功率越大，小灯泡越亮。
5、实验注意事项及常考的作用
（1）滑动变阻器的作用：①保护电路；②改变小灯泡 ，实现多次测量。
（2）调节小灯泡两端的电压高于额定电压时，要注意实际电压不能超过额定电压的1.2倍，同时通电时间不能过长，否则容易烧坏小灯泡。
（3）分析数据时， （能、不能）把三次的电功率取平均值，因为这三次的电功率是小灯泡在三个不同电压下的实际功率，求平均值无任何意义。
知识点02 特殊方法测量小灯泡的额定功率
1、伏阻法
2、安阻法
3、等效替代法
考点四 焦耳定律
知识点01 电流的热效应
1、定义：电流通过导体时电能转化为 的现象。
2、电热的利用和防止
（1）利用：电暖气、电烙铁、电热毯、电饭锅、养鸡场的电热孵化器等电热器。发热体是由电阻大、熔点高的金属导体制作的。
（2）防止：用电器的散热孔、电脑的微型风扇。
知识点02 探究电流产生的热量与哪些因素有关
1、实验方法
（1）控制变量法；
（2）转换法：通过 反映电阻丝产生热量的多少。
2、实验步骤
（1）图甲：探究电流通过导体产生热量的多少与 的关系
把两个密封着等量空气的透明容器中的两个阻值不同的电阻丝 起来；通电一段时间，观察比较两个U形管中液面高度的变化。
（2）图乙：探究电流通过导体产生热量的多少与 的关系
两个密封容器中的电阻丝阻值一样大；在右边容器的外部，将一个阻值和容器内电阻丝阻值相等的电阻丝与容器内电阻丝 ；通电一段时间，观察比较两个U形管中液面高度的变化。
3、实验结论
电阻越大、通过电阻的电流越大、通电的时间越长，电阻产生的热量越 。
知识点03 焦耳定律
1、内容
电流通过导体产生的热量跟 成正比，跟 成正比，跟 成正比。
2、公式

3、焦耳定律公式的理论推导
当电流做的功全部转化为电热时，即。对纯电阻电路（只存在电流热效应的电路），可用进行电热计算。
4、串、并联电路中电热的关系
串联电路中电热之比等于电阻之比；并联电路中电热之比等于电阻的倒数之比。
易混易错点1：电功计算公式的适用条件
（1）纯电阻电路是电能全部转化为内能的电路，如电炉、电熨斗，计算消耗的电能时，三个公式都能进行计算；
（2）非纯电阻电路是电能只有一部分转化为内能的电路，如电动机、电视机，计算消耗的电能时，只能用计算。
易混易错点2：电功和电功率的比较
易混易错点3：额定功率与实际功率的理解
（1）额定功率只有一个，是在额定电压下的功率；实际功率有无数个，一个实际电压对应一个实际功率。
（2）灯的亮暗由它的实际功率决定，和额定功率无关。
易混易错点4：纯电阻电路和非纯电阻电路电热计算
（1）纯电阻电路中，，电热可用电能的所有公式计算。
（2）非纯电阻电路中，，电热只能用计算，电能只能用计算。
易混易错点5：测量电阻实验和测量小灯泡功率实验区分
测量定值电阻阻值实验，可以求平均值，目的是减小误差。而测量小灯泡电阻和测量小灯泡电功率实验不可以求平均值，因为小灯泡的电阻和电功率是变化的。
方法技巧1：利用电能表计算电能
根据电能表在某段时间的转数（或指示灯闪烁次数）n，和电能表的参数N revs/（kW·h）或N imp/（kW· h），可以求出这段时间内消耗的电能。
方法技巧2：用电器实际功率的计算方法
（1）利用电阻不变：若已知和，可根据求出用电器电阻，实际功率。
（2）或运用比例关系，，。
方法技巧3：利用电能表测量用电器电功率
已知用电器工作的时间t（h），电能表的参数N revs/（kW·h）或N imp/（kW· h），电能表在时间t（h）内的转数（或指示灯闪烁次数）n，则用电器的电功率。若电功的单位为J，时间的单位为s，则电功率的单位为W。
方法技巧4：测小灯泡电功率实验中常见故障及原因分析
方法技巧5：非纯电阻电路能量问题的计算方法
方法技巧6：非纯电阻电路功率问题的计算方法
高频命题点1 电能表的认识与相关计算
【例1】小明拍到一张电能表照片，如图所示，他仔细观察照片后得到下列结论，你认为正确的是（ ）
A．电能表工作时的最大电流为5A
B．拍照片时，小明家已消耗的电能为9316kW•h
C．电能表上的转盘转过500转，消耗的电能为
D．把此电能表接入家庭电路，电路消耗的总功率不超过2200W
【例2】【计算电费】图所示为小明家月初时的电能表，此时电能表的示数是 kW·h。月末时电能表的示数是5688.4kW·h，若电费资费标准是0.5元/度，则小明家这个月需要缴纳电费 元。
【例3】如图所示为某天小亮家的电能表，半个月后电能表示数变化为。该这段时间内家中用电器消耗的电能为 kW·h。小亮关闭家中其它用电器，让家中的电饭锅单独工作，观察到电饭锅工作一段时间内指示灯闪烁32次，则这段时间内电饭锅消耗电能为 kW·h。
高频命题点2 额定功率与实际功率
【例1】甲、乙两只普通照明灯泡的铭牌如图所示，若灯丝电阻不变，则下列说法中正确的是（ ）
A．两灯均正常发光时，乙灯消耗的电能较多
B．当甲灯泡两端的电压减小时，其额定功率减小
C．将乙灯两端的电压为110V时，其实际功率为25W
D．将两灯串联在电压为220V的电路中，乙灯比甲灯亮
【例2】将“；”的灯泡和“；”的灯泡，串联在的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（ ）
A．灯泡的电阻大于灯泡的电阻
B．通过灯泡的电流比通过灯泡的电流大
C．灯泡比灯泡亮
D．两灯泡的总功率大于
【例3】A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压的变化关系如图所示，下列说法正确的是（ ）
A．将两灯并联接在3V的电源两端，A灯的实际功率为2.1W
B．将两灯串联接在3V的电源两端，B灯比A灯暗
C．A灯的额定功率比B灯的额定功率小
D．通过B灯的电流与灯丝电阻成正比
高频命题点3 含电功率的动态电路分析
【例1】【滑动变阻器类】实践活动小组的同学查阅资料发现，空气流速越大，飞机机翼产生的升力越大，类比推理设计了检测水流速度变化的模拟电路，如图所示。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过可移动连杆带动滑动变阻器R的滑片上下移动，下列说法正确的是（ ）
A．水流速度增大时，电压表的示数变小
B．水流速度增大时，电路中的电流变大
C．水流速度增大时，电路的总功率变小
D．水流速度减小时，电路的总功率不变
【例2】【开关通断类】如图所示，电源电压保持不变。在开关由闭合到断开的过程中（ ）
A．电流表的示数不变B．电压表的示数不变
C．定值电阻R1消耗的电功率变大D．电压表与电流表的示数之比变小
【例3】【敏感电阻类】烟雾报警器就是通过监测烟雾的浓度来实现火灾防范的，是一种技术先进、工作稳定可靠的传感器，被广泛运用到各种消防报警系统中。如图所示为烟雾报警器的模拟电路，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱面增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电流表的示数减小，电压表的示数减小B．电压表与电流表的示数之比保持不变
C．增大R0阻值，可使R在更高光照度下报警D．当有烟雾遮挡时，电路中的总功率变大
高频命题点4 电功率的计算
【例1】【文字表述类】小明发现家中的手电筒由两节干电池串联提供电源，电源电压是 V，查阅资料可知，手电筒工作时电流约为200mA，则小灯泡的电阻约为 Ω，工作时的电功率约为 W。
【例2】【图像类】如图甲所示的电路中，电源电压保持不变，闭合开关后，滑动变阻器的滑片P从b端滑到a端，电压表示数与电流表示数的变化关系如图乙所示。则当电压表示数为6V时，滑动变阻器的电功率为 W。
【例3】【比值类】如图所示电路，电源电压不变。当只闭合开关时，电路的总功率为P1，当只闭合开关S3时。电路的总功率为，当只闭合开关时，电路的总功率为P3，若，则为（ ）
A．2∶1∶3B．3∶6∶2C．6∶3∶2D．1∶2∶3
【例4】【范围极值类】如图所示，电源电压为4.5V保持不变，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器R的规格是“25 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ）
A．小灯泡的电阻为2
B．电流表的示数变化范围是0.2~0.5A
C．滑动变阻器允许调节的阻值范围是4~25
D．电路消耗的最大总功率为2.7W
高频命题点5 用电器相关计算
【例1】【非挡位类】在综合实践活动中，同学们探究利用电和天然气烧水的相关问题。他们选择了两个外形和材料都相同的电水壶和普通水壶，在两个壶中各装入温度为20℃质量为2kg的水，将水加热至沸腾，水的比热容为；标准大气压下水的沸点是100℃。
（1）实验过程中每个壶中的水吸收的热量是多少？
（2）电水壶标有“220V，1000W”的字样，电水壶正常工作时的电流是多少？（保留两位小数）
（3）测试过程中电水壶正常工作14min将水烧开，用天然气将水烧开消耗天然气0.112m3，请你通过计算分析选择哪种方式烧水更好？（q天然气＝1.2×107J/m3）
【例2】【挡位类】图甲是一款养生壶，图乙是其简化电路图，部分参数如下表所示，R1、R2是电热丝（阻值不随温度的变化而变化），[粥的比热容取]，求：
（1）加热挡正常工作时，电路中的电流；
（2）电热丝的阻值；
（3）将1.1kg的粥从20℃加热到100℃，需要加热挡正常工作500s，此养生壶的加热效率。
【例3】【挡位类】图甲为某电热饮水机，有加热和保温两挡功能，其简化电路如图乙所示，已知电热饮水机的额定保温功率为44W，R1的阻值为55Ω，求：
（1）饮水机加热挡的功率；
（2）R2的阻值；
（3）保温时R1两端的电压。
高频命题点6 实验：测量小灯泡的电功率
【例1】【伏安法】在“用伏安法测小灯泡电功率”的实验中，待测小灯泡额定电压为2.5V，电源电压恒为3V不变。
（1）请用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片向右移动时，灯泡亮度变亮。
（2）正确连接好电路，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，则故障可能是小灯泡发生了 （选填“短路”或“断路”）。
（3）排除故障后，小丽同学闭合开关，移动滑片到某一位置时，电压表示数如图乙所示，若她想测量小灯泡的额定功率，应将滑片向 （填“左”或“右”）移动，使电压表的示数为2.5V。
（4）小丽同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，由图像可计算出小灯泡的额定功率为 W。
【例2】【特殊法】某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为）、开关、电压表、电流表各一个，导线若干，额定电压为的待测小灯泡（电阻约为），滑动变阻器两个（A：“ ”；B：“ ”）。
（1）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路 （不能与其他导线交叉）；
（2）实验中，应选用的滑动变阻器是 （选填“A”或“B”）；
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是 ；
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则该小灯泡的额定功率为 W；
（5）该组的另一同学接着实验时，发现电压表量程已经损坏，量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，你的方法是 ；
（6）完成实验后，小明还想测量定值电阻的阻值，用替换了小灯泡，同时发现电流表损坏，于是用如图丙所示的电路完成了实验，已知滑动变阻器的最大阻值为，他的实验步骤：
①闭合开关，将滑片移至最左端，读出电压表示数为；
②将滑片移至最右端，读出电压表示数为，则电阻的阻值表达式： （用、、表示）。
【例3】【特殊法】小华用如图甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器的规格为“20Ω 2A”。
（1）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是 ；
（2）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，读数是 A，根据表中数据可归纳得出结论： ；
（3）小华在仔细分析数据时，发现有一组数据是错误的，则错误数据是第 次；
（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验，得出实验数据如图丙所示。若在10Ω电阻换下后，更换15Ω的电阻重新实验，需要将滑动变阻器滑片向 （选填“左”或“右”）滑动，使电压表示数为 V；
（5）另一小组实验时发现电流表已损坏，于是找来了一个阻值为的定值电阻设计了如图丁所示电路，测出了额定电压为的小灯泡的额定功率。已知电源电压为U且保持不变，请将实验步骤补充完整：
①只闭合开关S、S2，移动滑片P，使电压表的示数为；
②只闭合开关S、S1，保持滑片P不动，读出电压表的示数为；
③小灯泡的额定功率 （用U、、、表示）。
高频命题点7 探究电流产生的热量与哪些因素有关
【例1】如图，甲、乙是“探究电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。下列分析正确的是（ ）
A．通过U形管两侧液面高度差反映电流通过导体产生热量的多少，利用了等效替代法
B．甲实验通电一段时间后，右侧容器内空气吸收的热量更多
C．乙实验探究的是电流通过导体产生的热量与电阻的关系
D．乙实验通电一段时间后，左侧容器内电阻产生的热量与右侧容器内电阻产生的热量之比为2∶1
【例2】如图为探究电流通过导体产生热量的多少与哪些因素有关的实验装置。若想探究电流通过导体产生热量的多少与电流的关系，则应选择 两个装置进行对比，通电时间相同时，产生热量最多的是 装置中的电阻丝。若通过乙装置中的电阻丝的电流为1A，则通电1min该电阻丝产生的热量为 J。
【例3】（1）现利用图甲所示实验装置来探究“比较不同物质的吸热能力”，电阻丝RA＝RB。往两个烧瓶中分别加入初温相同、 （选填“质量/体积”）相等的水和煤油，通电一段时间后，煤油的温度更高，说明 （选填“水”或“煤油”）的吸热能力更强。
（2）小明完成“比较不同物质的吸热能力”实验探究后，接着又探究“电流热效应跟电流大小的关系”，在B烧瓶的外面接上电阻RC，如图乙，RC＝RA＝RB。
①为节省时间，使实验现象更明显，往烧瓶装入初温和质量均相等的同种液体，应选 （选填“水”或“煤油”）。
②乙实验中，通过观察 来反映导体产生的热量；
③乙装置电阻RC的作用： 。
④通电一段时间后，乙装置两烧瓶的电阻产生的热量之比QA：QB＝ 。
1．（2023·山东青岛）有一块手机用的电池，上面标明电压为 3.7V，容量为 4000 mA·h，它充满电后大约储存的电能为（ ）
A．5.3×104JB．5.3×107J
C．14.8JD．14.8kW·h
2．（2024·四川广元）如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。下列说法正确的是（ ）
A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10A
C．电能表表盘示数为10226kW•hD．电饭煲正常工作10min，消耗电能
3．（2024·内蒙古通辽）小明家原有用电器的总功率是3800W，又新购买了电热水器和空调各一台，热水器的铭牌上标有“220V 2200W”字样，空调的铭牌上标有“220V 1900W”字样，他家的电能表如图所示。下列说法不正确的是（ ）
A．电热水器是利用电流热效应工作的
B．单独使用空调比单独使用热水器电能表表盘转速快
C．正常使用相同时间，热水器比空调消耗的电能多
D．小明家现有的用电器可以同时使用
4．（2024·山东青岛）如图所示电路，开关S闭合，灯泡L1和L2均发光。若它们的阻值不同，忽略温度对电阻的影响，下列说法不正确的是（ ）
A．通过A、B两点的电流不相等B．L1和L2两端的电压相等
C．L1和L2的实际功率不相等D．若L1断路，则L2不会发光
5．（2024·山东济宁）图中，小灯泡、的额定电压相同。闭合开关后，发现比亮，下列分析正确的是（ ）
A．的额定功率比的额定功率大
B．两端电压比两端电压小
C．的电阻比的电阻大
D．通过的电流比通过的电流小
6．（多选）（2024·内蒙古通辽）如图甲所示电路，电源电压恒定，将滑动变阻器的滑片P从最右端开始移动至灯泡正常发光为止，并根据电流表和电压表的示数绘制I-U的关系图像如图乙。则下列说法正确的有（ ）
A．曲线a是电流表与电压表V2示数的关系图像
B．电源电压为11V
C．灯泡的额定电压为3V
D．灯泡的额定功率为4.8W
7．（2024·黑龙江鸡西）小叶同学利用如图电能表测量电热水器消耗的电能，将电热水器单独连接在电路中，观察到电能表上的铝盘1min转了60转，电热水器消耗的电能是 kW·h，如果这些能量由天然气来提供，需要完全燃烧 的天然气。
8．（2024·山东德州）图甲是一款家用蒸箱，图乙是其加热盘模块的简化电路，蒸箱有“低温”“中温”“高温”三挡，其中R1、R2为阻值不变的电热丝，当开关S1断开、S2接a时，蒸箱处于 挡，此时通过温控开关的电流为2A，已知蒸箱的额定电压为220V，，则R2的阻值为 ，高温挡的电功率为 W。
9．（2024·山东威海）如图所示，电源电压恒定，电流表的量程为“0~3A”，。只闭合开关S，滑动变阻器R（40Ω 1A）的滑片P处于中点时，小灯泡L（3V 1.8W）正常发光，则电源电压为 V。当开关全部闭合时，在保证电路安全的前提下，该电路消耗的最大功率为 W（不考虑灯丝电阻的变化）。
10．（2024·四川乐山）如图甲所示的煎饼锅具有高温和低温两个挡位，图乙是其内部简化电路图。当处于高温挡时，煎饼锅的加热功率为，则R1= ；处于低温挡时，煎饼锅的工作电流为1A，通电1min产生的热量为 J。
11．（2024·黑龙江鸡西）如图是“探究通电导体产生的热量与 大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为 J。
12．（2024·广西）小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于 （选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器 （选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为 V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为 ，小灯泡的额定功率为 W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由（从电表的示数随待测物体的温度变化关系进行阐述）。
答：
13．（2024·北京）某同学进行了如下实验：
（1）用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率，电源两端电压保持不变；
①闭合开关前，滑动变阻器的滑片P应放置在 端；
②闭合开关，应 以确定小灯泡正常发光，此时电流表示数如图乙所示，则的额定功率 W。
（2）该同学想比较另一个额定电压为2.5V的小灯泡的额定功率与的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将替换为，闭合开关后，发现电压表示数为2.3V。依据上述现象，可推断出 （选填“>”“=”或“
