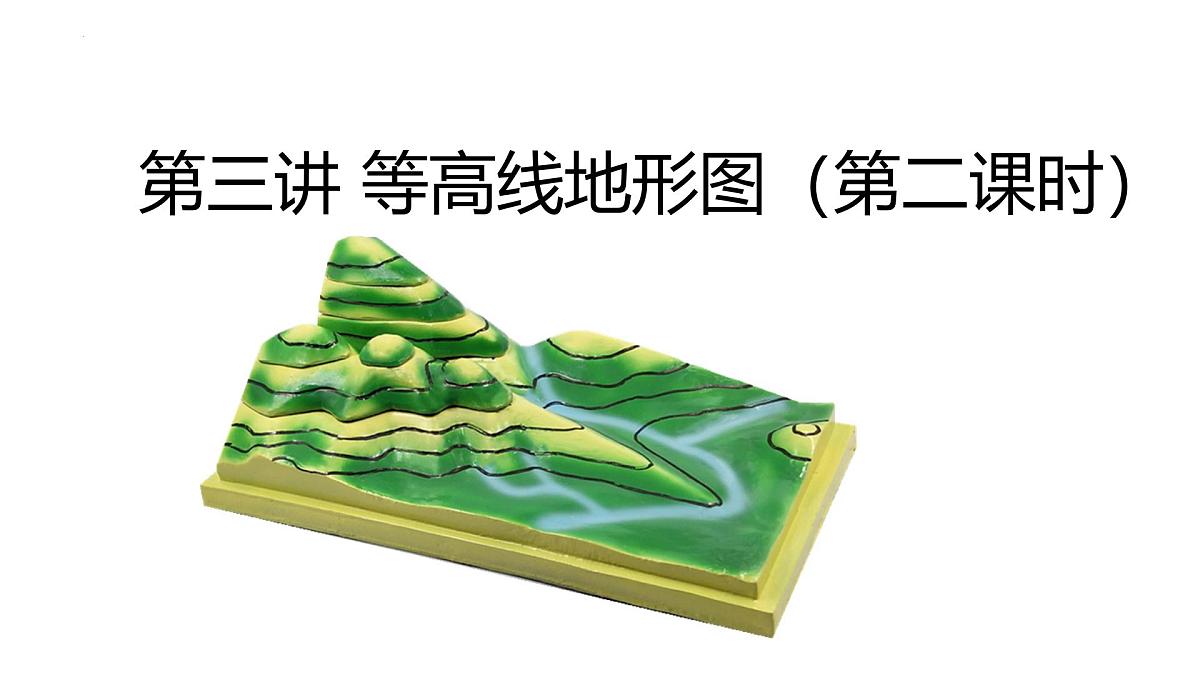

2026届地理高考复习区域地理一轮复习课件 之世界地理第三讲 等高线地形图（第二课时）

这是一份2026届地理高考复习区域地理一轮复习课件 之世界地理第三讲 等高线地形图（第二课时），共27页。PPT课件主要包含了等高线地形图的判读，等高线地形图的应用，等值线的判断，区位选址的判断，剖面图的绘制，小试牛刀，区位选址判断，水库坝址，水库vs大坝，大坝拦截水流等内容，欢迎下载使用。
地形剖面图的绘制、判断、应用

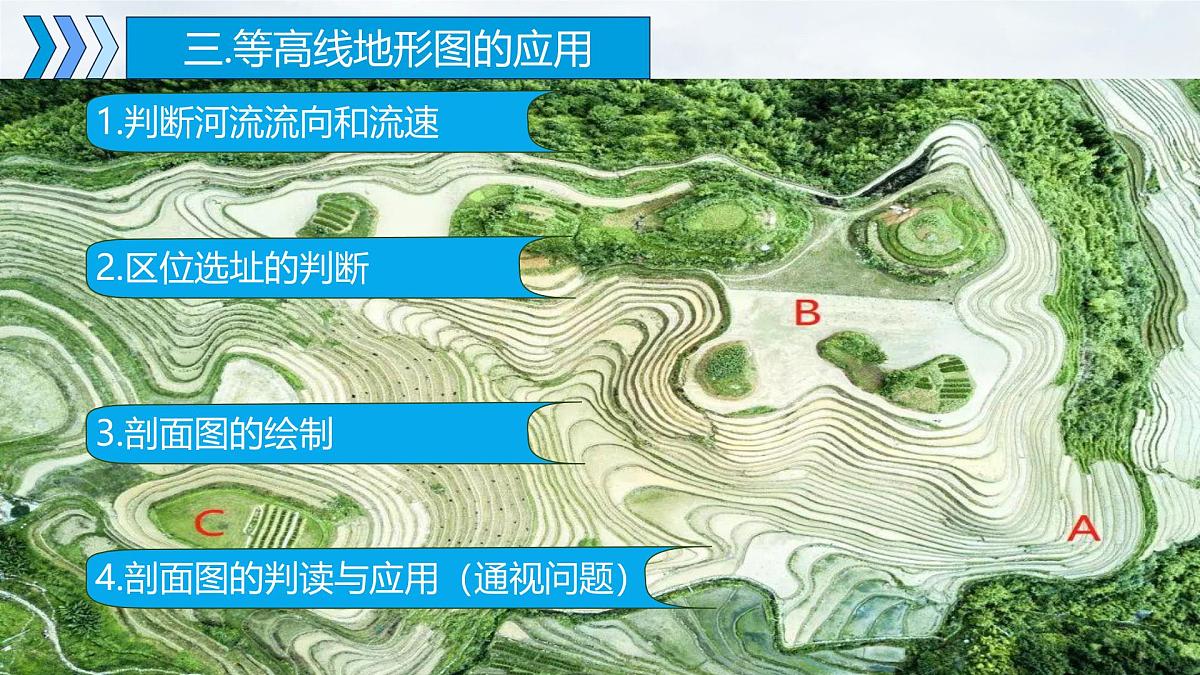

三.等高线地形图的应用

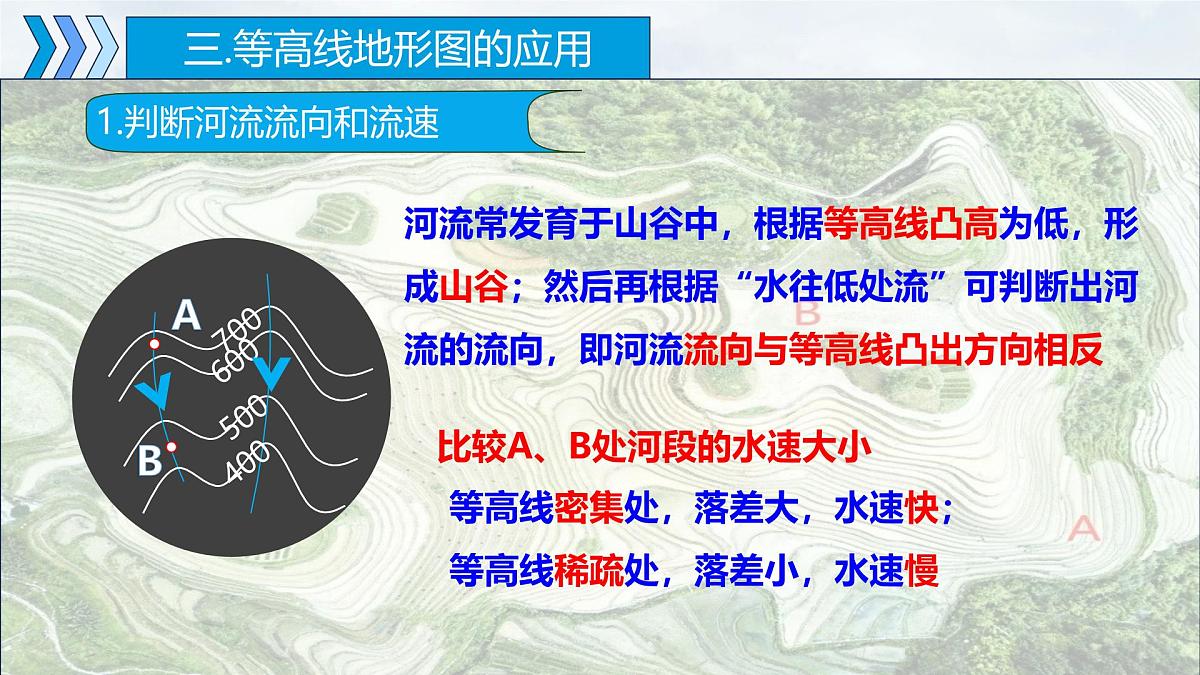

1.判断河流流向和流速
4.剖面图的判读与应用（通视问题）
河流常发育于山谷中，根据等高线凸高为低，形成山谷；然后再根据“水往低处流”可判断出河流的流向，即河流流向与等高线凸出方向相反
比较A、B处河段的水速大小
等高线密集处，落差大，水速快；等高线稀疏处，落差小，水速慢

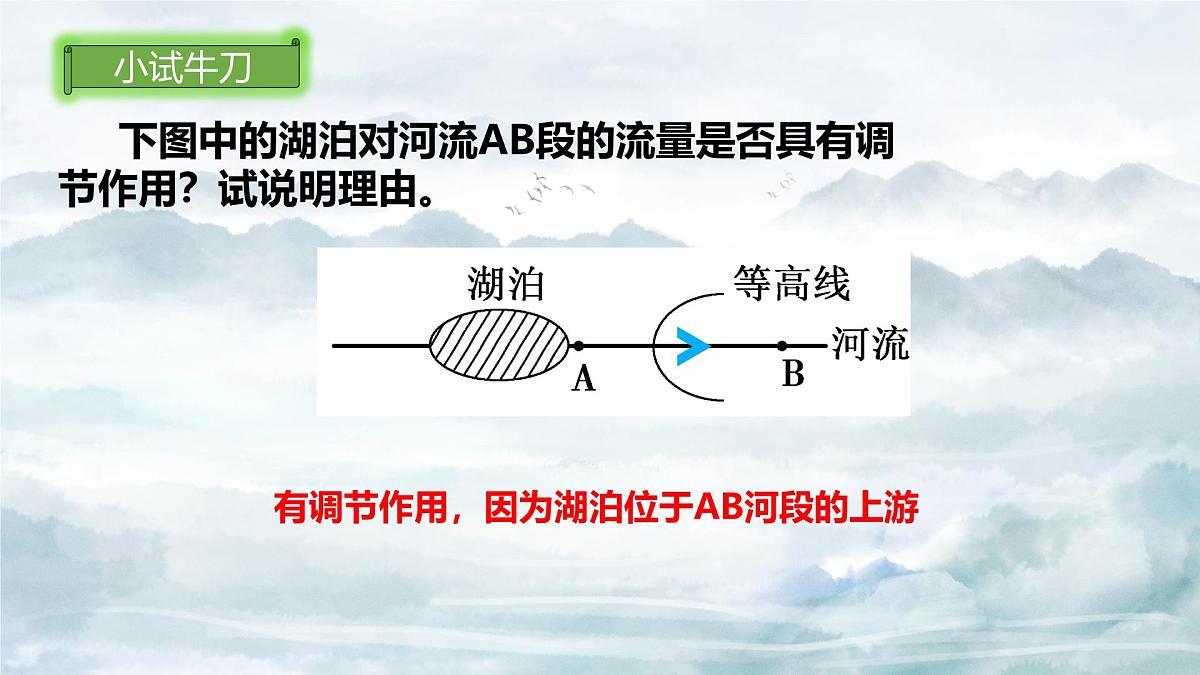

下图中的湖泊对河流AB段的流量是否具有调节作用？试说明理由。
有调节作用，因为湖泊位于AB河段的上游

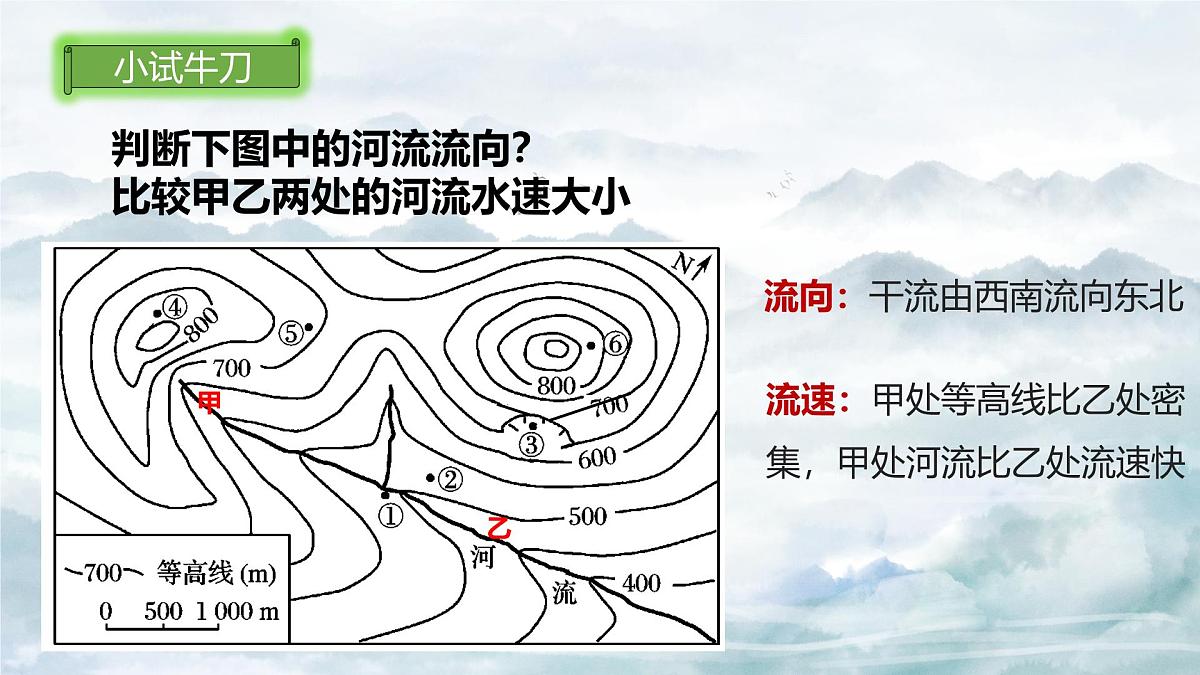

判断下图中的河流流向？比较甲乙两处的河流水速大小
流速：甲处等高线比乙处密集，甲处河流比乙处流速快
流向：干流由西南流向东北

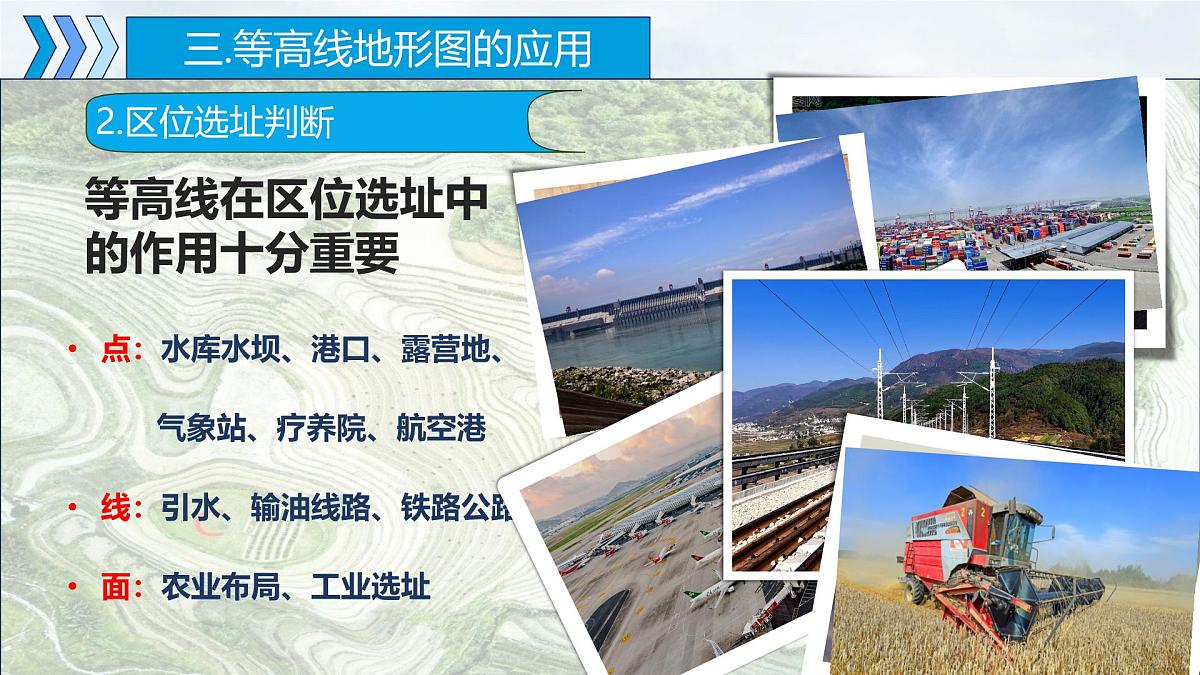

点：水库水坝、港口、露营地、 气象站、疗养院、航空港线：引水、输油线路、铁路公路线面：农业布局、工业选址
等高线在区位选址中的作用十分重要

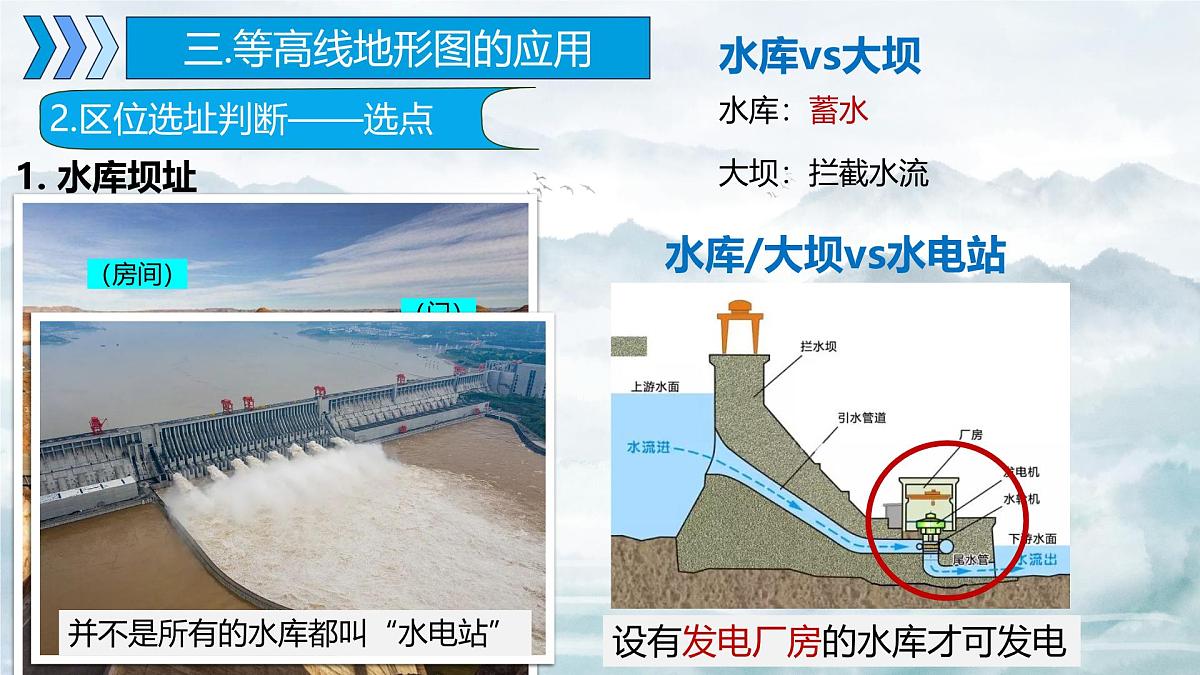

2.区位选址判断——选点
设有发电厂房的水库才可发电
并不是所有的水库都叫“水电站”
坝址:①选在两侧等高线密集的河流峡谷处（“肚大口小”，建坝工程量小） (因该处筑坝工程量小、造价低、库区容量大)；②应避开喀斯特地貌、地质断裂带，并考虑移民、生态等问题
库区:宜选在河谷、山谷地区，或“口袋”形的洼地或小盆地，以保证有较大的集水面积和库容
考虑社会经济条件：①尽可能少占耕地②少淹没社会经济设施、少移民能够发挥更多的社会和经济效益等
如果要在A、B两处选一处筑坝修水库，你认为在 处筑坝较合理。理由是什么。
在A处，理由是：①峡谷口，工程量少；②移民少；③不淹没铁路。
应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风海湾，避开含沙量大的河口，以免引起航道淤塞
应建在地势坡度较缓、向阳坡、背山面水、气候宜人、空气清新的地方，且有交通线通过，交通便利
宿营地应避开河谷、河边，以预防突降暴雨造成的山洪暴发避开陡崖、陡坡，以防崩塌、落石造成伤害应选在地势较高的缓坡或较平坦的鞍部宿营
气象站应建在地势坡度适中、地形开阔的地方
航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方，地质条件还要好跑道与盛行风向一致，并保持与城市有适当的距离等
读“我国南方沿海某区域图”,当地森林茂密,旅游资源丰富。完成下面各题。
1．从避免自然灾害影响角度考虑,旅游度假中心宜建在(　　)A．①B．②C．③D．④2．既能仰望山顶云卷云舒,又能俯视海上潮起潮落的理想地点是(　　)A．aB．bC．cD．d
1．①和②位于河流下游，地势低平，容易遭受洪涝灾害，同时可能会受到风暴潮的影响，排除A、B两项。④处，坡度较陡，易发生滑坡、泥石流等自然灾害，故排除D项。选择B项，平坦开阔。
2．据题干，既能仰望山顶云卷云舒，又能俯视海上潮起潮落，找出图中的a、b、c、d四个点，比较分析b地最符合。b位于陡崖处，可俯视海上潮起潮落，又能仰望a山顶云卷云舒。a处向东有山顶阻挡视线，cd与山顶之间均有地形阻挡视线，不能观测山顶云卷云舒，选择B项。
下图示意我国南方某低山丘陵地区，图中等高距为100m。据此完成下面小题。
1．图中甲、乙、丙、丁四地最适合作为野外宿营地的是（   ）A．甲B．乙C．丙D．丁2．图中Q地与山峰之间的最大高差可能是（ ）A．100mB．170mC．180mD．200m
2.区位选址判断——选线
引水线尽可能短，避免通过山脊等障碍，并尽量从地势高处引水到地势低处，使水自流输油管道，路线也应尽可能短，尽量避免通过山脉、大河等
选择坡度平缓、线路平直、弯路较少的线路；尽量少过河建桥、尽量少占农田，翻山时多通过鞍部，避开陡崖、陡坡等；陡坡处线路要呈“之”字形弯曲，以降低施工难度和建设成本，并保证运行安全；通往山顶的公路，往往需建盘山路等。
下图中引水线路选哪条？
下图为某地区等高线地形图，读图回答下列问题
(1)甲河与乙河的分水(脊)线是 (　　)。A．KLOP线 B．KMOP线C．KMNQ线 D．KRQ线(2)拟在K点与T点之间选择起伏较平缓的路线，修建供拖拉机通行的道路，合理的路线是 (　　)。A．KRQPT线 B．KMNQPT线C．KLOPT线 D．KST线
2.区位选址判断——选面
因地制宜、合理布局平原地区宜发展耕作业，山地、丘陵地区宜发展林业、畜牧业，湖、海、水库等水域宜发展水产养殖业
一般选在等高线间距较大即地势平坦开阔处，节省建设投资靠近河流，水源充足有交通线经过，交通便利
一般山区聚落多分布在地势较低的河谷地带山区聚落规模小、数量少平原地区聚落数量多、规模大
1.画法 （1）确定剖面的方向，画出剖面基线AB。（2）确定垂直比例尺，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺与原图一致。在原图的下面绘水平线MN,按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
1.画法 （3）点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，并交于相应的海拔高度线上。（4）用平滑曲线把垂线与海拔高度线的交点相连，即得AB剖面线的地形剖面图。注意：连接海拔相等的相邻两点时要注意分析等高线图上原两点间的地势高低走势及两点间的海拔高度，从而做到准确平滑过渡。（也可以在相同点的中间取一个点，找出的范围，然后引垂线，止于对应的海拔范围）
2.各种地形的剖面示意图
3. 地形剖面图中剖面线的判定方法
4.剖面图的判读与应用
（1）确定是否通视：通视问题可通过作地形剖面图来解决。如果过已知两地作的地形剖面图无障碍物(如山地或山脊)阻挡，则两地可互相通视。①“凹形坡”与“凸形坡”对通视的影响。从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。如右图。
（1）确定是否通视：②有时仅看两地的“凹凸坡”不能确定视野情况。因为两地之间可能有山脊存在，这种情况下，“凹形坡”也不能通视，如右图中A地不能看到B地。
（2）判定河流流向：受河流侵蚀作用影响，上游横剖面图上河谷呈“V”形；下游堆积作用明显，横剖面图上河谷呈“U”形。由此可判定河流上下游关系及河流流向。
下图为某地等高线地形图，读图，完成下面小题。
  1．站在图中H处最可能看到（   ）A．①B．②C．③D．④2．某校攀岩社同学计划于①处陡崖进行攀岩活动，为保安全，攀岩索应不短于（   ）A．160米B．210米C．260米D．310米
