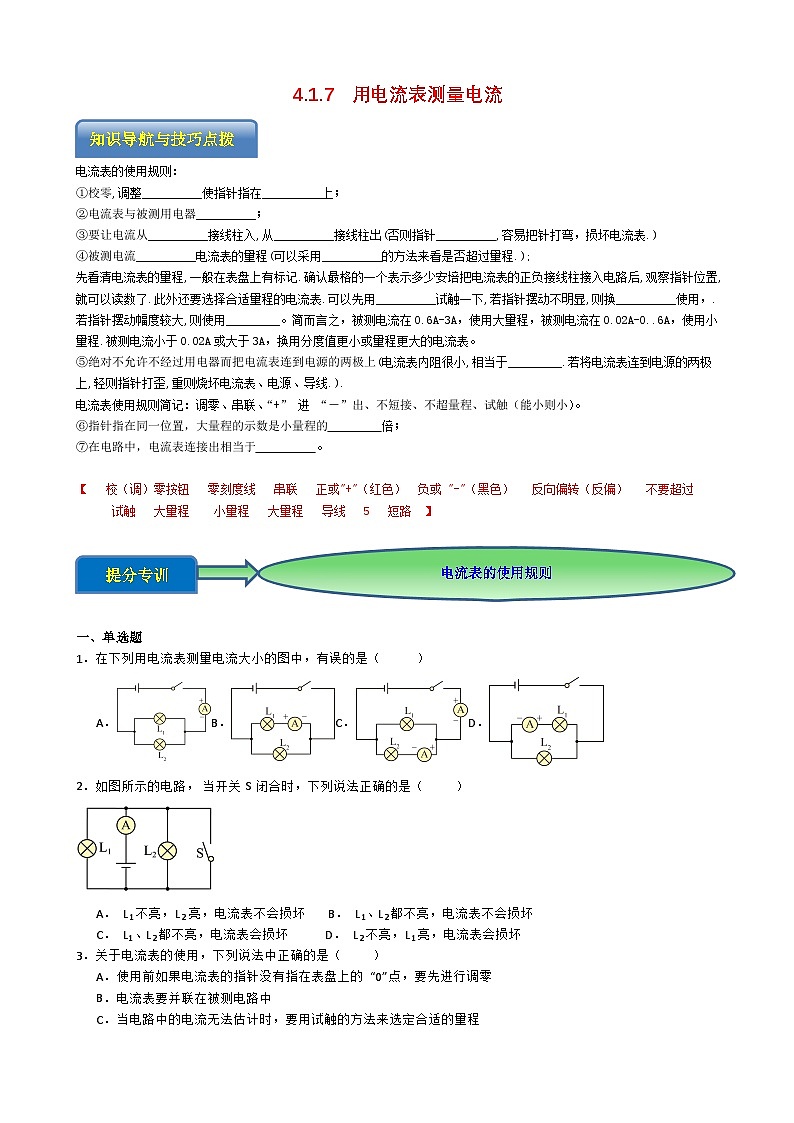

专题4.1.7 用电流表测量电流-【实验攻略】2025年中考物理新课标必做21实验及近年热考实验学案

这是一份专题4.1.7 用电流表测量电流-【实验攻略】2025年中考物理新课标必做21实验及近年热考实验学案，共9页。
电流表的使用规则：
①校零,调整__________使指针指在__________上；
②电流表与被测用电器__________；
③要让电流从__________接线柱入,从__________接线柱出(否则指针__________,容易把针打弯，损坏电流表.)
④被测电流__________电流表的量程(可以采用__________的方法来看是否超过量程.);
先看清电流表的量程,一般在表盘上有标记.确认最格的一个表示多少安培把电流表的正负接线柱接入电路后,观察指针位置,就可以读数了.此外还要选择合适量程的电流表.可以先用__________试触一下,若指针摆动不明显,则换__________使用，.若指针摆动幅度较大,则使用_________。简而言之，被测电流在0.6A-3A，使用大量程，被测电流在0.02A-，使用小量程.被测电流小于0.02A或大于3A，换用分度值更小或量程更大的电流表。
⑤绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小,相当于_________.若将电流表连到电源的两极上,轻则指针打歪,重则烧坏电流表、电源、导线.).
电流表使用规则简记：调零、串联、“+” 进 “－”出、不短接、不超量程、试触（能小则小）。
⑥指针指在同一位置，大量程的示数是小量程的 倍；
⑦在电路中，电流表连接出相当于 。
【 校（调）零按钮 零刻度线 串联 正或"+"（红色） 负或 "-"（黑色） 反向偏转（反偏） 不要超过 试触 大量程 小量程 大量程 导线 5 短路 】
提分专训
电流表的使用规则
一、单选题
1．在下列用电流表测量电流大小的图中，有误的是（ ）
A．B．C．D．
2．如图所示的电路，当开关S闭合时，下列说法正确的是（ ）
A． L1不亮，L2亮，电流表不会损坏 B． L1、L2都不亮，电流表不会损坏
C． L1、L2都不亮，电流表会损坏 D． L2不亮，L1亮，电流表会损坏
3．关于电流表的使用，下列说法中正确的是（ ）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流无法估计时，要用试触的方法来选定合适的量程
D．测量过程中，电流表指针偏转角度过小，是因为电流表正负接线柱接反了

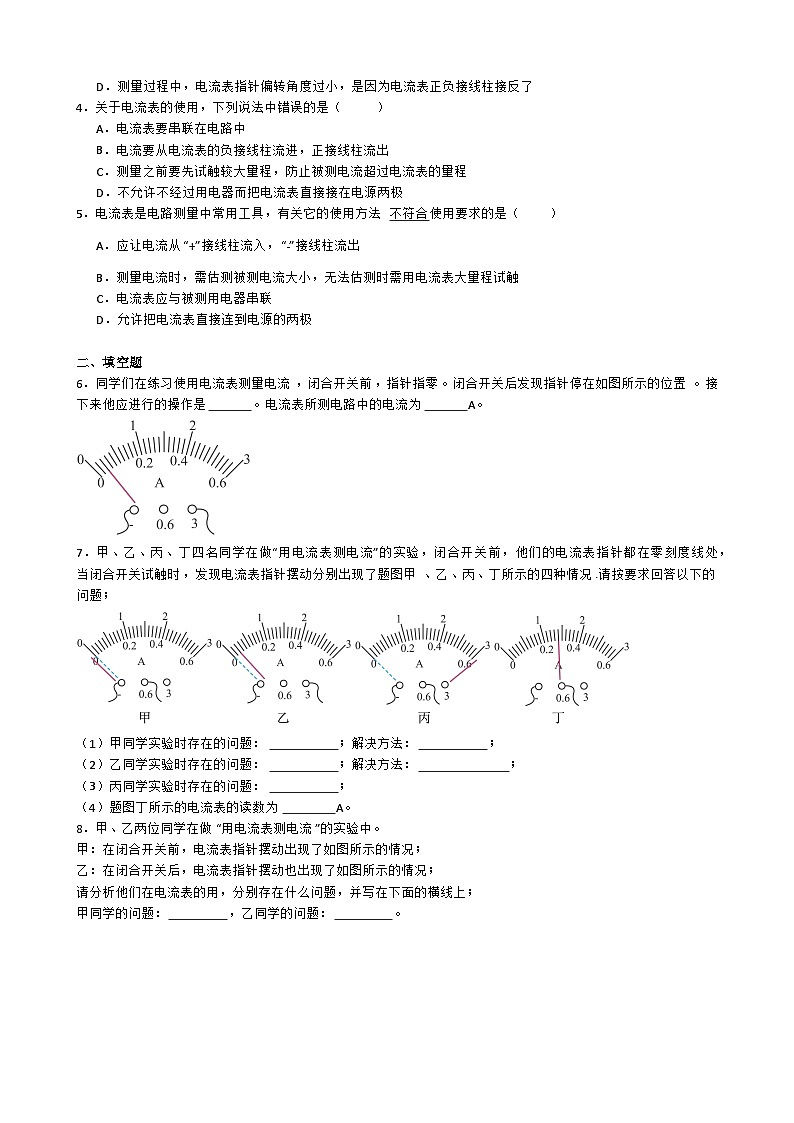

4．关于电流表的使用，下列说法中错误的是（ ）
A．电流表要串联在电路中
B．电流要从电流表的负接线柱流进，正接线柱流出
C．测量之前要先试触较大量程，防止被测电流超过电流表的量程
D．不允许不经过用电器而把电流表直接接在电源两极
5．电流表是电路测量中常用工具，有关它的使用方法不符合使用要求的是（ ）
A．应让电流从“+”接线柱流入，“﹣”接线柱流出
B．测量电流时，需估测被测电流大小，无法估测时需用电流表大量程试触
C．电流表应与被测用电器串联
D．允许把电流表直接连到电源的两极
二、填空题
6．同学们在练习使用电流表测量电流，闭合开关前，指针指零。闭合开关后发现指针停在如图所示的位置。接下来他应进行的操作是 。电流表所测电路中的电流为 A。
7．甲、乙、丙、丁四名同学在做“用电流表测电流”的实验，闭合开关前，他们的电流表指针都在零刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了题图甲、乙、丙、丁所示的四种情况.请按要求回答以下的问题；
（1）甲同学实验时存在的问题： ；解决方法： ；
（2）乙同学实验时存在的问题： ；解决方法： ；
（3）丙同学实验时存在的问题： ；
（4）题图丁所示的电流表的读数为 A。
8．甲、乙两位同学在做“用电流表测电流”的实验中。
甲：在闭合开关前，电流表指针摆动出现了如图所示的情况；
乙：在闭合开关后，电流表指针摆动也出现了如图所示的情况；
请分析他们在电流表的用，分别存在什么问题，并写在下面的横线上；
甲同学的问题： ，乙同学的问题： 。

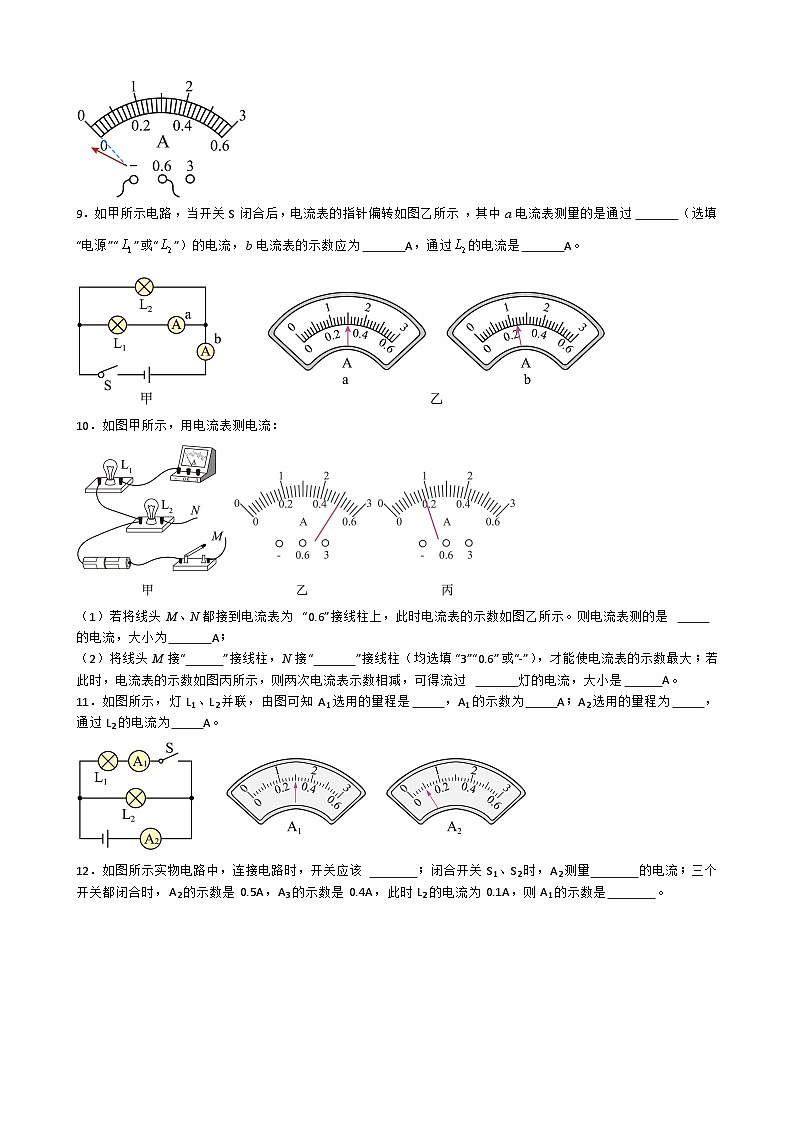

9．如甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过 （选填“电源”“”或“”）的电流，b电流表的示数应为 A，通过的电流是 A。
10．如图甲所示，用电流表测电流：
（1）若将线头M、N都接到电流表为 “0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是 的电流，大小为 A；
（2）将线头M接“ ”接线柱，N接“ ”接线柱（均选填“3”“0.6”或“-”），才能使电流表的示数最大；若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过 灯的电流，大小是 A。
11．如图所示，灯L1、L2并联，由图可知A1选用的量程是 ，A1的示数为 A；A2选用的量程为 ，通过L2的电流为 A。
12．如图所示实物电路中，连接电路时，开关应该 ；闭合开关S1、S2时，A2测量 的电流；三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，此时L2的电流为0.1A，则A1的示数是 。
13．如图甲所示的电路中，电流表A1与A2指针指示的位置均如图乙所示，则电流表A1所使用的量程为 ，示数是 ；电流表A2所使用的量程是 ，示数是 ，通过灯L1的电流是 ．
三、实验题
14．在用电流表测电流的实验中：
(1)闭合开关前发现电流表的指针偏情况如图甲所示，这是因为 ；
(2)连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 A；
(3)若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是__________。
A．电流表内部断路B．开关处接触不良
C．电流表被短路D．电源供电不足
15．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：

(1)在连接电路时，开关应处于 状态,连接电路前电流表的指针如图乙所示，则应该进行的操作是 。
(2)使用时应将电流表与被测用电器 联在电路中，且使电流从电流表的 接线柱流入。
(3)如图乙中电流表测量的是通过 灯的电流。（选填“”或“”），如果电流表的读数如图乙所示，则电流表测出的电流是 A，合 mA。
(4)如果要用电流表测通过和的总电流，且只允许移动一根导线，应将导线 （选填“a”“b”“c”）的右端接在电流表的 接线柱上（选填“3”、“0.6”或“-”）。
16．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验
（1）连接电路前电流表的指针如图乙所示，则接下来应该进行的操作是 。在连接电路时，开关应处于 状态。在完全不了解电路中电流大小时，应选择电流表的 量程进行 来确定量程；
（2）已知闭合开关后电路中的电流约为0.4A，在图甲中用笔画线代替导线，将电路连接完整；
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为 A；
（4）如果电流表的指针向左偏转，原因是： 。
参考答案
1．B
【详解】A．图中电流表在干路上，且电流表的正负接线柱连接正确，故A不符合题意；
B．图中电流表与灯泡L1在同一条支路上，但电流表的正负接线柱接反了，故B符合题意；
C．图中两电流表分别在干路和灯泡L2支路，正负接线柱连接正确，故C不符合题意；
D．图中电流表与灯泡L1在同一条支路上，正负接线柱连接正确，故D不符合题意。
故选B。
2．C
【详解】由图可知，开关闭合后，导线将电源的正负极通过电流表连接起来，且电流表相当于导线，所以会造成电源短路，同时两灯也被短路了，则L1、L2都不亮；此时通过电流表的电流很大，会烧坏电流表，故C正确，ABD错误。
故选C。
3．A
【详解】A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故A正确；
B．使用电流表测量电路电流，电流表应该和被测用电器串联，故B错误；
C．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故C错误；
D．测量过程中，电流表指针偏转角度过小，是因为电流表选用的量程过大，故D错误。
故选A。
4．B
【详解】A．电流表要串联在被测电路中，如果跟被测电路并联会造成短路，故A正确，不符合题意；
B．电流要从电流表的正接线柱流进，负接线柱流出，故B错误，符合题意；
C．被测电流不能超过电流表量程，测量之前要先试触较大量程，防止被测电流超过电流表的量程，故C正确，不符合题意；
D．绝对不能把电流表直接接到电源的两极上，可能造成短路，损坏电流表以及电源，故D正确，不符合题意。
故选B。
5．D
【详解】A．连接电流表时，应让电流从“+”接线柱流入，“﹣”接线柱流出，否则指针反转，故A不符合题意；
B．被测电流不能超过电流表所选的量程，所以需估测被测电流大小，无法估测时需用电流表大量程试触，故B不符合题意；
C．要使电流表串联在被测电路中，如果和被测电路并联，会造成短路，故C不符合题意；
D．电流表内阻很小，相当于一根导线。若将电流表直接连到电源的两极上，会导致电路电流过大而烧坏元件，所以绝对不允许不经过用电器而把电流表连到电源的两极上，故D符合题意。
故选D。
6． 见解析 0.2
【详解】[1]如图所示，闭合开关后，电流表的指针偏转幅度较小，电流表所用量程过大，接下来应进行的操作是断开开关，将电流表改接到小量程上。
[2]如图所示，电流表选择0~3A的量程，分度值是0.1A，电流表的示数是0.2A。
7． 电流表的正负接线柱接反 对调连接电流表正负接线柱的导线 量程选择太大 改接小量程 量程选择太小 0.28
【详解】（1）[1][2]如图甲，闭合开关后，电流表中有电流经过，指针向左偏转，说明电流表的正负接线柱接反了，应将连接电流表正负接线柱的导线对调。
（2）[3][4]如图乙，电流表选择0~3A量程，电流表的指针偏转角度很小，说明选择的量程大了，应改接到小量程测量。
（3）[5]如图丙，电流表选择0~0.6A量程，电流表的指针偏转到了最大刻度的右端，超出了量程范围，说明选择的量程小了，应改换大量程测量。
（4）[6]图丁中，电流表选择0~0.6A量程，分度值为0.02A，所以电流表示数为0.28A。
8． 电流表未调零 电流表正负接线柱接反了
【详解】[1]甲同学在闭合开关前，电流表中没有电流通过，电流表指针偏转到零刻度线左侧，是由于电流表未调零造成的。
[2]乙同学在闭合开关后，电流表中有电流通过，电流表指针偏转到零刻度线左侧，是由于电流表正负接线柱接反了造成的。
9． L1 1.2 0.9
【详解】[1]由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，即L1和L2的总电流。
[2][3]因为并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，所以a电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，即I1=0.3A。b电流表的量程为0～3A，分度值为0.1A，示数为1.2A，即L1和L2的总电流是I=1.2A。则灯L2的电流为
I2=I-I1=1.2A-0.3A=0.9A
10． 灯L1 0.5 3 - 灯L2 0.4
【详解】（1）[1]将线头M、N都接到电流表为“0.6”接线柱上，由图可知，电流从正极出发，分两路，一路经过L2回到电源负极，一路经过电流表和L1回到负极，所以电流表测L1的电流。
[2]电流表量程为0~0.6A，分度值为0.02A，由图乙可知，电流表的读数为0.5A。
（2）[3][4][5][6]并联电路中，干路中的电流等于各支路电流之和，所以当电流表在干路上时，电流表的示数将最大，应把线头M连接电流表的“3”接线柱，且N连接电流表的“-”接线柱，此时电流表测电路中的总电流，电流表量程为0~3A，分度值为0.1A，由图丙可知，此时电流表的读数为0.9A，所以两次电流表相减可得通过L2的电流，由（1）知，L1中的电流为0.5A，所以L2中的电流为
I2=I-I1=0.9A-0.5A=0.4A
11． 0.3 0.2
【详解】[1][2][3][4]如图所示，灯L1、L2并联，电流表测电流，电流表测干路电流。电流表指针偏转幅度较大，根据并联电流规律可知，A1选用的量程是，分度值为0.02A，示数为0.3A，A2选用的量程为，分度值为0.1A，示数为0.5A，则通过L2的电流为
12． 断开 L3 0.8A
【详解】[1]为了保障电路元件的安全，连接电路时，开关应断开。
[2]由图可知，闭合开关S1、S2时，S2和A2将L1和L2短路，电路为只有L3的简单电路，电流表A1和A2测量通过L3的电流。
[3]三个开关都闭合时，三个灯泡并联，A1测量三个灯电流之和，A2测量L2和L3电流之和，A3测量L1和L2电流之和，所以电流表A1的示数等于电流表A2和A3示数之和减去通过L2的电流，即
13． 0～3 A 1.5A 0～0.6A 0.3A 1.2A
【详解】如图甲所示的电路中，两灯并联，电流表A1测量干路电流，电流表A2测量支路L2的电流；根据并联电路的干路电流等于支路电流之和，干路电流一定大于支路电流，所以电流表A1与A2指针指示的位置均如图乙所示，则电流表A1使用大量程，即量程为0～3 A，分度值为0.1A，示数即干路电流是1.5A；则电流表A2所使用的量程是小量程，即量程为0～0.6 A，分度值为0.02A，示数即L2的是0.3A；则通过灯L1的电流是：＝．＝1.2A.
【点睛】解题的关键是明白电流表两个量程的倍数关系，即大量程是小量程的5倍，并能根据电路图确定电流表分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．
14．(1)电流表没有调零
(2) L2 0.7
(3)C
【详解】（1）闭合开关前电路断开无电流，但是发现电流表的指针偏向零刻度线左边，是因为电流表没有调零。
（2）[1]如图乙所示，两灯并联，电流表与灯泡L2串联在一条支路中，则电流表测的是灯泡L2的电流。
[2]如图丙所示，电流表选用0~3A的大量程，分度值为0.1A，故通过该灯的电流是0.7A
（3）A．若电流表内部断路，则整个电路断路，两灯均不发光，故A不符合题意；
B．若开关处接触不良，则整个电路断路，两灯均不发光，故B不符合题意；
C．若电流表被短路，电路为通路，电流表没有示数，两灯均发光，故C符合题意；
D．若电源供电不足，灯可能不发光或发光较弱，但电流表应有示数，故D不符合题意。
故选C。
15．(1) 断开 对电流表调零
(2) 串 正
(3) 0.5 500
(4) b -
【详解】（1）[1][2]在连接电路时，为保护电路，开关应处于断开状态；连接电路前电流表的指针如图乙所示，没有正对零刻度线，则应该进行的操作是对电流表调零。
（2）[1][2]使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入，否则电流表指针反偏转。
（3）[1][2][3]如图乙中，电流表与串联，电流表测量的是通过灯的电流；如果电流表的读数如图乙所示，电流表选用小量程，分度值为0.02A，则电流表测出的电流是0.5A
0.5A =500mA
（4）[1][2]如果要用电流表测通过和的总电流，电流表接在干路上，应将导线b的右端接在电流表的-接线柱上。
16． 对电流表进行调零 断开 大 试触 0.36 电流表的正负接线柱接反了
【详解】（1）[1]连接电路时，开关处于断开状态，如图，电路中没有电流，电流表指针不在零刻度线上，故电流表先调零。
[2] 在连接电路时，为保护电路，开关应处于断开状态。
[3][4]在完全不了解电路中电流大小时，应选择电流表的大量程进行试触来确定量程；迅速闭合开关，观察电流表指针的偏转角度，如果电流表指针偏转角度过小，则换用小量程，如果偏转角度较大，则用大量程。
（2）[5]电路中电流约0.4A，电流表选择量程，电流表要串联在电路中，电流从电流表的正接线柱流入，从负接线柱流出，电路连接如图
（3）[6]电流表使用量程，每一个大格代表0.2A，每一个小格代表0.02A，所以电流表示数是0.36A。
（4）[7]闭合开关，电流表指针向左偏，原因是电流表的正负接线柱接反了，电流从负接线柱流入，从正接线柱流出。
题号
1
2
3
4
5
答案
B
C
A
B
D
