湖北省襄阳市老河口市2022-2023学年九年级下学期四月联考物理试题（原卷版+解析版）

这是一份湖北省襄阳市老河口市2022-2023学年九年级下学期四月联考物理试题（原卷版+解析版），共27页。试卷主要包含了单项选择题，填空题，作图与实验，计算题等内容，欢迎下载使用。
选择题（客观题）
一、单项选择题：（下列各小题均有四个选项，其中只有一个选项符合题意，请将其序号在答题卡上涂黑作答。每题2分，共24分。）
1. 关于家里的用电器，下列数据最符合实际的是（ ）
A. 白炽灯的正常工作电流约为 0.1AB. 遥控器的干电池电压约为 220V
C. 空调制冷时的功率约为 10WD. 电扇正常工作 1h 耗电约为 1KW·h
2. 现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A. 超导体是一种电阻超级大的材料
B. 有些半导体材料对光比较敏感，可以用来制造光敏电阻
C. 用半导体材料可以制成性能优良的输电导线
D. 橡胶、铝、塑料都是很好的绝缘材料
3. 水果不仅可以为我们的身体提供能量，还可以发电。如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。下列有关说法错误的是（ ）
A. 水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”
B. 把水果串联起来可以提高电压
C. 水果中储存的是电能
D. 二极管发光把电能转化为光能

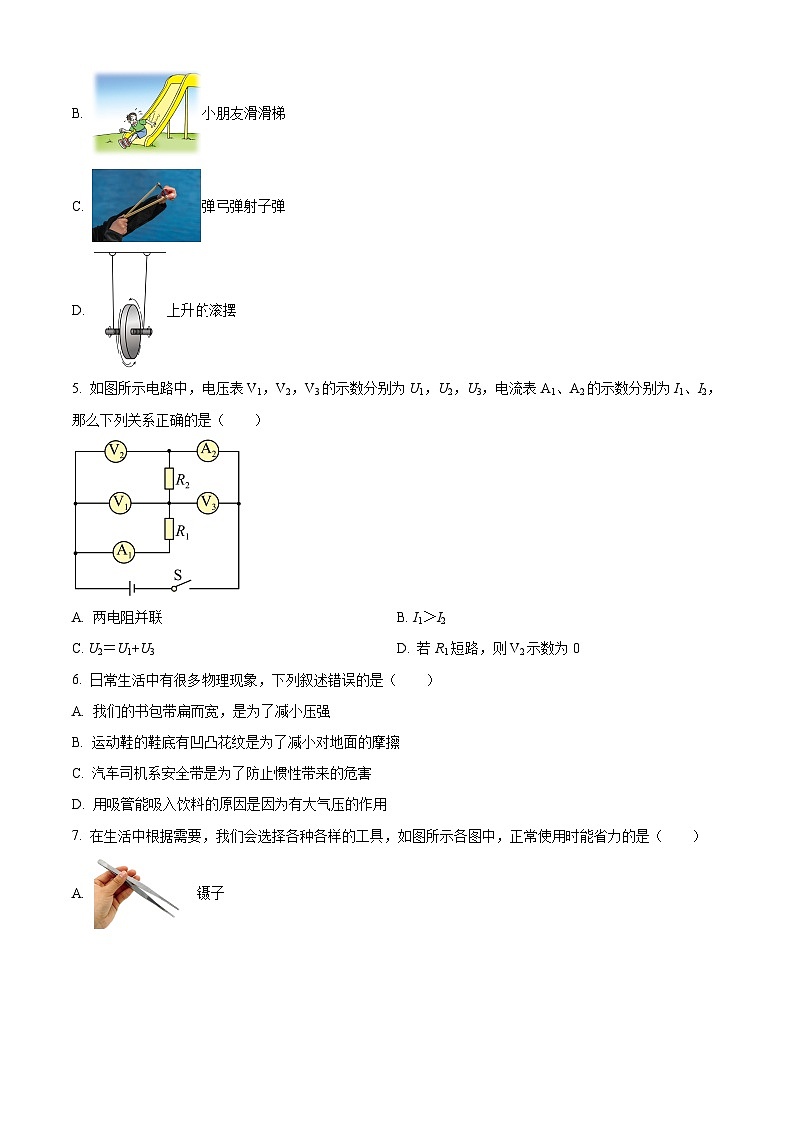

4. 下列情景中，属于动能转化为重力势能的是（ ）
A. 火箭加速升空
B. 小朋友滑滑梯
C. 弹弓弹射子弹
D. 上升滚摆
5. 如图所示电路中，电压表V1，V2，V3的示数分别为U1，U2，U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A. 两电阻并联B. I1＞I2
C. U2＝U1+U3D. 若R1短路，则V2示数为0
6. 日常生活中有很多物理现象，下列叙述错误的是（ ）
A. 我们的书包带扁而宽，是为了减小压强
B. 运动鞋的鞋底有凹凸花纹是为了减小对地面的摩擦
C. 汽车司机系安全带是为了防止惯性带来的危害
D. 用吸管能吸入饮料的原因是因为有大气压的作用

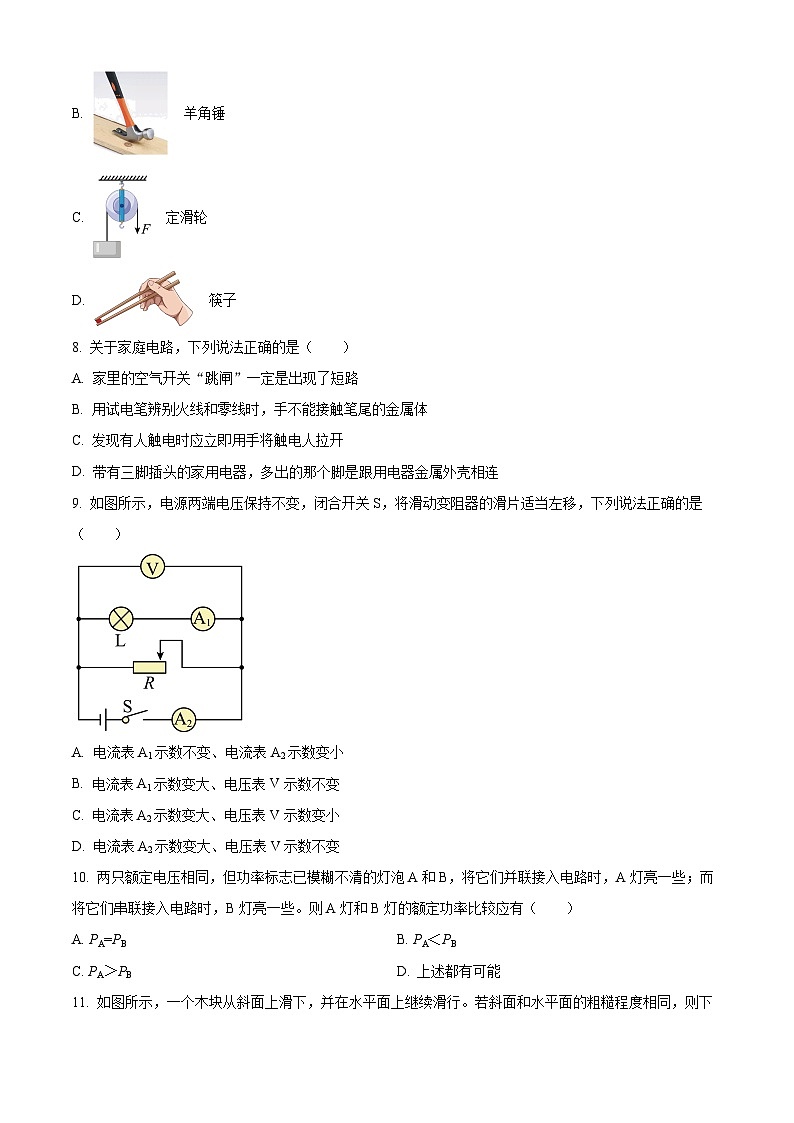

7. 在生活中根据需要，我们会选择各种各样的工具，如图所示各图中，正常使用时能省力的是（ ）
A. 镊子
B. 羊角锤
C. 定滑轮
D. 筷子
8. 关于家庭电路，下列说法正确的是（ ）
A. 家里的空气开关“跳闸”一定是出现了短路
B. 用试电笔辨别火线和零线时，手不能接触笔尾的金属体
C. 发现有人触电时应立即用手将触电人拉开
D. 带有三脚插头的家用电器，多出的那个脚是跟用电器金属外壳相连
9. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
10. 两只额定电压相同，但功率标志已模糊不清的灯泡A和B，将它们并联接入电路时，A灯亮一些；而将它们串联接入电路时，B灯亮一些。则A灯和B灯的额定功率比较应有（ ）
A. PA=PBB. PA＜PB
C. PA＞PBD. 上述都有可能
11. 如图所示，一个木块从斜面上滑下，并在水平面上继续滑行。若斜面和水平面的粗糙程度相同，则下列说法正确的是（ ）
A. 木块水平面上继续滑行过程中受到重力、支持力和摩擦力作用
B. 木块在斜面和水平面上受到的摩擦力大小相等
C. 木块在斜面上滑行时越来越快受到的摩擦力越来越小
D. 木块在水平面上滑行时越来越慢，受到的惯性越来越小
12. 如图所示，水平桌面上放置两个相同的容器，甲中有一小物块悬浮于水中，乙中有一个小球漂浮在水面上，此时容器内水面高度相同。则下列说法正确的是（ ）
A. 两个容器对桌面的压强关系：p甲＜p乙
B. 水对两个容器底部的压力关系：F甲>F乙
C. 如果向甲中加入酒精并搅拌均匀，小物块受到的浮力变小
D. 如果向乙中加入盐水并搅拌均匀，小球受到的浮力变大
非选择题
二、填空题（每空1分，共16分）
13. 巴中市中学生足球比赛中，守门员用头将足球顶出球门后，足球继续向前运动，这是由于足球具有__，同时也说明力可以改变物体的_______．
14. 《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。
15. 自然界中只有两种电荷，被丝绸摩擦过的玻璃棒带的是 _______电荷；验电器的原理是 ________。
16. 粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则________；将它们并联在同一电路中，则________。（选填“大于”、“小于”或“等于”）
17. 将一根10Ω的电阻丝接入电压为3V的电路中，不考虑温度对电阻的影响，将它两端的电压提高到6V，通过它的电流为_________A，若将它从电路中取下来，它的电阻为_________Ω。
18. 过春节挂红灯是中国传统民俗，春节时小明家里也挂起了灯笼，他想测量灯笼里白炽灯泡的功率．他关掉家里其它用电器，只让这只灯泡工作，电能表（如图）转盘转了30圈，用了10min，灯泡的实际功率为_____W．为了节能，他换用亮度相当的功率是6W的LED灯，该灯工作10min，消耗的电能只为_____kW•h．
19. 某高层楼房中，五楼水龙头出水口的水的压强是2.5×105 Pa,那么比它高12 m的九楼的出水口的水的压强是____________Pa．(g=10 N/kg)
20. 如图所示的电路，电源电压保持不变，R1为定值电阻，将滑片置于最右端，闭合S，电压表的示数为1V，电流表的示数为0.1A。移动滑片P，当电压表示数分别为2V、4V时，R2的电功率相等。则：R1的阻值为______Ω；电源电压U为______V。
21. 质量相等的甲、乙两个物体，密度之比为1∶2，现将甲物体放入密度为0.9×103kg/m3的液体中，乙物体放入水中，静止时甲、乙两物体受到的浮力之比为3∶2，则乙的密度是______kg/m3。
三、作图与实验（每图1分，每空1分，共20分）
22. 如图，书静止在水平桌面上。画出书的受力示意图。
23. 在图中，用笔画线代替导线将电灯和开关接到电路中。
24. 如图是用压强计“探究影响液体内部压强大小的因素”的实验装置。
（1）压强计上的U形管______（选填“属于”或“不属于”）连通器；
（2）在使用压强计前，发现U形管左右两侧的水面有一定的高度差，如图甲，其调节的方法是（ ）（选填“A”或“B”），使U形管左右两侧的水面相平；
A. 将右侧支管中高出的水倒出
B. 取下软管重新安装
（3）比较______两图，可以得液体的压强与液体密度有关。
25. 如图所示，为测量物体所受浮力大小，某探究小组用同一物块进行了如下实验。
（1）该物块浸没在酒精中所受的浮力为______N；
（2）由实验分析可得：物体所受浮力大小与______有关；
（3）该物块的密度为______kg/m3。
26. 探究“电流与电阻的关系”时，可供实验器材有： 三节新的干电池（电压为 4.5V）、电流表、电压表、 滑动变阻器（标有“20Ω 、2A”字样）（5Ω 、10Ω 、15Ω 、20Ω 、50Ω），开关一个，导线若干。小静等同学设计了 如图甲所示的电路图：

（1） 请用笔画线代替导线将图乙中的实物图连接完整，要求： 滑片向右移动时电阻变大；（ ）
（2） 闭合开关，电流表无示数， 电压表有示数，则故障原因是：___________；
（3） 排除故障后，将定值电阻由 5Ω 更换为 10Ω 时，应向___________（选填“左”或“右”） 适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4） 图丙是根据实验数据画出定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________， 其数值为___________。
27. 图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。
28. 如图甲所示，为某同学“测量小灯泡电阻”的实验电路图，其中电源电压恒定，小灯泡的额定电压为2.5V。
（1）根据电路图连接好电路后，检查电路时发现电流表指针如图乙所示，接下来的操作是______；
（2）实验中测量出了小灯泡在不同电压下对应的电流值，并绘制出了小灯泡的I﹣U图像如图丙所示。若某次测量时小灯泡两端的电压为2V，为了测量小灯泡正常工作时的电阻，此时滑动变阻器的滑片P应该向______（选填“左”或“右”）滑动，直至电压表示数是______V，小灯泡正常工作时的电阻为______Ω；
（3）该同学发现小灯泡的I﹣U图像并不是一条直线，说明流过小灯泡的电流与小灯泡两端的电压不是正比关系，其原因是______。
四、计算题（4+6=10分）
29. 如图所示，通过滑轮组用200N的拉力将重为480N的物体匀速提高2m，（不计绳重和摩擦），求：
（1）有用功；
（2）动滑轮重；
（3）滑轮组的机械效率。
30. 定值电阻R0和灯泡L的U﹣I图像如甲所示。
（1）定值电阻R0的阻值为______Ω；
（2）将R0与灯L串联接入电路并调节电源电压，当通过R0的电流为0.5A时，求电路消耗的总功率为______；
（3）把R0、L及滑动变阻器组成如图乙所示电路后，将开关S与接线柱a接通，调节滑动变阻器的滑片，使电压表的示数为5V；再将S与接线柱b接通，保持滑动变阻器的滑片位置不变，此时电压表的示数为6V。则电源电压为多大______？

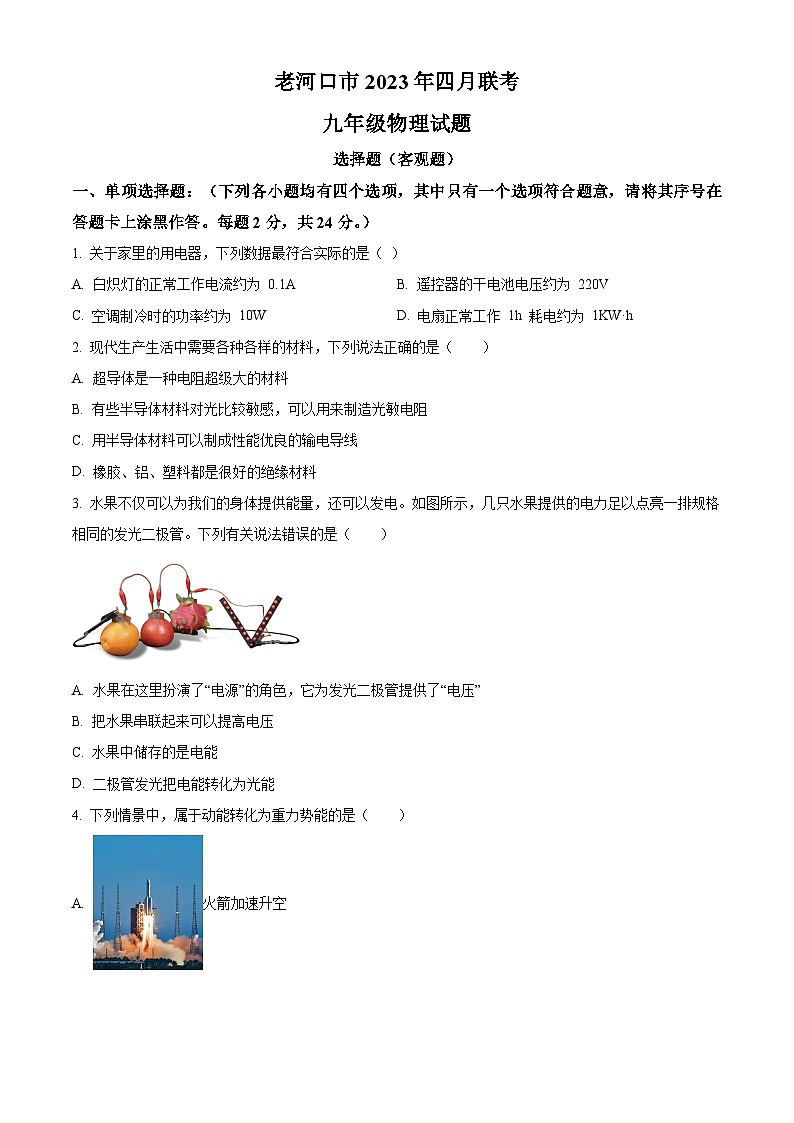

老河口市2023年四月联考
九年级物理试题
选择题（客观题）
一、单项选择题：（下列各小题均有四个选项，其中只有一个选项符合题意，请将其序号在答题卡上涂黑作答。每题2分，共24分。）
1. 关于家里的用电器，下列数据最符合实际的是（ ）
A. 白炽灯的正常工作电流约为 0.1AB. 遥控器的干电池电压约为 220V
C. 空调制冷时的功率约为 10WD. 电扇正常工作 1h 耗电约为 1KW·h
【答案】A
【解析】
【详解】A．普通人白炽灯的正常工作电流约为 0.1A，选项A是正确的；
B．遥控器的干电池电压约为1.5V，选项B是错误的；
C．空调制冷时的功率约为 1000W，选项C是错误的；
D．电扇正常工作 1h 耗电约为 0.1KW·h，选项D是错误的．
故本题正确选项是A．
2. 现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A. 超导体是一种电阻超级大的材料
B. 有些半导体材料对光比较敏感，可以用来制造光敏电阻
C. 用半导体材料可以制成性能优良的输电导线
D. 橡胶、铝、塑料都是很好的绝缘材料
【答案】B
【解析】
【详解】AC．超导体是一种电阻为零的材料，常用作远距离输电导线，可减小输电损耗，故AC错误；
B．有些半导体材料对光比较敏感，可以用来制造光敏电阻，其电阻值随入射光的强弱而改变，故B正确；
D．橡胶、塑料是很好的绝缘体材料，铝是导体材料，故D错误。
故选B。
3. 水果不仅可以为我们的身体提供能量，还可以发电。如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。下列有关说法错误的是（ ）
A. 水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”
B 把水果串联起来可以提高电压
C. 水果中储存的是电能
D. 二极管发光把电能转化为光能
【答案】C
【解析】
【详解】A．电源是为电路提供电压的装置；根据题意可知水果相当于电源，为用电器即发光二极管提供了电压，故A正确，不符合题意；
B．将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压，故B正确，不符合题意；
C．水果电池储存的是化学能，对外供电的过程中，将化学能转化为电能，故C错误，符合题意；
D．二极管发光时，消耗电能转化为光能，故D正确，不符合题意。
故选C
4. 下列情景中，属于动能转化为重力势能的是（ ）
A. 火箭加速升空
B. 小朋友滑滑梯
C. 弹弓弹射子弹
D. 上升的滚摆
【答案】D
【解析】
【详解】A．火箭加速上升，速度增大，所处高度增大，其动能和重力势能都增大，动能没有转化为重力势能，故A不符合题意；
B．小朋友滑滑梯，所处高度减小，其重力势能减小，速度变大，动能增大，重力势能转化为动能，故B不符合题意；
C．弹弓弹射子弹，弹弓的弹性势能减小，子弹的动能增大，弹弓的弹性势能转化为子弹的动能，故C不符合题意；
D．上升的滚摆，速度越来越慢，动能减小，高度越来越高，重力势能增大，动能转化为重力势能，故D符合题意。
故选D。
5. 如图所示电路中，电压表V1，V2，V3的示数分别为U1，U2，U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A. 两电阻并联B. I1＞I2
C. U2＝U1+U3D. 若R1短路，则V2示数为0
【答案】C
【解析】
【详解】A．由电路图可知，电流从电源的正极出发，依次经电流表A1、电阻R1、电阻R2、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流，由电压表与被测电路元件并联可知，电压表V1测R1两端的电压，电压表V2测电源的电压，电压表V3测R2两端的电压，故A错误；
B．因串联电路中各处的电流相等，所以两电流表的示数关系，即I1＝I2，故B错误；
C．因串联电路中总电压等于各分电压之和，所以三电压表的示数关系为U2＝U1+U3，故C正确；
D．若R1短路，电压表V1被短路无示数，此时电路为R2的简单电路，电压表V2、V3均测电源的电压有示数，故D错误。
故选C。
6. 日常生活中有很多物理现象，下列叙述错误的是（ ）
A. 我们的书包带扁而宽，是为了减小压强
B. 运动鞋的鞋底有凹凸花纹是为了减小对地面的摩擦
C. 汽车司机系安全带是为了防止惯性带来的危害
D. 用吸管能吸入饮料的原因是因为有大气压的作用
【答案】B
【解析】
【详解】A．我们的书包带扁而宽，是在压力一定时，通过增大受力面积来减小压强，故A正确，不符合题意；
B．运动鞋的鞋底有凹凸花纹是通过增大接触面的粗糙程度来增大对地面的摩擦，故B错误，符合题意；
C．汽车在行驶过程中突然刹车，由于司机具有惯性，会向前倾，系安全带是为了防止惯性带来的危害，故C正确，不符合题意；
D．用吸管能吸饮料时，管内气压减小，而饮料上方的气压大，于是饮料在大气压的作用进入口中，故D正确，不符合题意。
故选B。
7. 在生活中根据需要，我们会选择各种各样的工具，如图所示各图中，正常使用时能省力的是（ ）
A. 镊子
B. 羊角锤
C. 定滑轮
D. 筷子
【答案】B
【解析】
【详解】A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，正常使用时费力，故A不符合题意；
B．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，正常使用时能省力，故B符合题意；
C．定滑轮的实质是等臂杠杆，正常使用时既不省力也不费力，故C不符合题意；
D．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，正常使用时费力，故D不符合题意。
故选B。
8. 关于家庭电路，下列说法正确的是（ ）
A. 家里空气开关“跳闸”一定是出现了短路
B. 用试电笔辨别火线和零线时，手不能接触笔尾的金属体
C. 发现有人触电时应立即用手将触电人拉开
D. 带有三脚插头的家用电器，多出的那个脚是跟用电器金属外壳相连
【答案】D
【解析】
【详解】A．家里的空气开关“跳闸”可能是出现了短路，也可能是电路过载，故A错误；
B．用试电笔辨别火线和零线时，手必须接触笔尾的金属体，不能接触笔尖的金属体，故B错误；
C．发现有人触电时应立即断开电源，再将触电人拉开，使其脱离电路，故C错误；
D．带有三脚插头的家用电器，多出的那个脚是跟用电器金属外壳相连，插头插入插座时，将用电器外壳与地线相连，防止外壳漏电时发生触电事故，故D正确。
故选 D。
9. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
【答案】D
【解析】
【详解】如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。
10. 两只额定电压相同，但功率标志已模糊不清的灯泡A和B，将它们并联接入电路时，A灯亮一些；而将它们串联接入电路时，B灯亮一些。则A灯和B灯的额定功率比较应有（ ）
A. PA=PBB. PA＜PB
C. PA＞PBD. 上述都有可能
【答案】C
【解析】
【分析】
【详解】将它们并联接入电路时，A灯亮一些，即A灯的实际功率大一些，并联电路各支路两端电压相等，根据可知，A灯的电阻小一些；两灯的额定电压相同，根据可知，A灯和B灯的额定功率PA＞PB，故C符合题意，ABD不符合题意。
故选C。
11. 如图所示，一个木块从斜面上滑下，并在水平面上继续滑行。若斜面和水平面的粗糙程度相同，则下列说法正确的是（ ）
A. 木块在水平面上继续滑行过程中受到重力、支持力和摩擦力作用
B. 木块在斜面和水平面上受到的摩擦力大小相等
C. 木块在斜面上滑行时越来越快受到的摩擦力越来越小
D. 木块在水平面上滑行时越来越慢，受到的惯性越来越小
【答案】A
【解析】
【详解】A．木块在水平面上滑动时，对木块进行受力分析可知，木块受到竖直向下的重力、竖直向上的支持力和沿水平面向左的摩擦力三个力的作用，故A正确；
B．影响摩擦力的因素是压力的大小和接触面的粗糙程度有关，木块对斜面的压力小于木块对水平面的压力，所以木块在斜面和水平面受到的摩擦力大小不相等，故B错误；
C．压力一定，接触面的粗糙程度一定，所以摩擦力大小不变，故C错误；
D．木块在水平面上滑行时越来越慢，是因为木块受到阻力作用，与惯性无关，惯性的衡量标准是质量，所以质量不变，惯性大小不变，故D错误。
故选A。
12. 如图所示，水平桌面上放置两个相同的容器，甲中有一小物块悬浮于水中，乙中有一个小球漂浮在水面上，此时容器内水面高度相同。则下列说法正确的是（ ）
A. 两个容器对桌面的压强关系：p甲＜p乙
B. 水对两个容器底部的压力关系：F甲>F乙
C. 如果向甲中加入酒精并搅拌均匀，小物块受到的浮力变小
D. 如果向乙中加入盐水并搅拌均匀，小球受到的浮力变大
【答案】C
【解析】
【详解】A．甲容器对桌面的压力为
F甲=G水+G杯+G物块
乙容器对桌面的压力为
F乙=G水+G杯+G小球
物块悬浮，所以
F物块浮=G物块=G物块排
小球漂浮，所以
F小球浮=G小球=G小球排
因为容器内水面高度相同，且底面积相同，所以p甲=p乙，故A错误；
B．由题意可知，水的密度ρ和深度h都相同，根据p=ρgh可得，水对两个容器底部的压强关系为p甲=p乙，根据F=pS可得，水对容器底部的压力关系为F甲=F乙，故B错误；
C．物块悬浮在甲容器中，ρ物块=ρ水，如果向甲容器中加入酒精，则液体密度减小， 由
F浮= pgV排可知，物块受到浮力变小，故C正确；
D．小球漂浮在乙容器中，向乙容器中加入盐水，液体密度增大，小球仍然漂浮在液面上，那么小球受到的浮力等于自身的重力，小球的重力没变，小球受到的浮力不变，故D错误。
故选C。
非选择题
二、填空题（每空1分，共16分）
13. 巴中市中学生足球比赛中，守门员用头将足球顶出球门后，足球继续向前运动，这是由于足球具有__，同时也说明力可以改变物体的_______．
【答案】 ①. 惯性 ②. 运动状态
【解析】
【详解】第一空．守门员用头将足球顶出球门后，足球继续向前运动是因为足球具有惯性；
第二空．守门员对足球的力改变了足球的运动状态，故也说明力可以改变物体的运动状态．
14. 《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。
【答案】 ①. S（南） ②. 地磁场
【解析】
【分析】
【详解】[1]由题意知，司南放在地上时，握柄指向地理的南方，而地磁极的N极在地理南方附近，据同名磁极相互排斥，异名磁极相互吸引，所以握柄是磁体的S（南）极。
[2]司南静止时指南北是由于它受到地磁场的作用。
15. 自然界中只有两种电荷，被丝绸摩擦过的玻璃棒带的是 _______电荷；验电器的原理是 ________。
【答案】 ①. 正 ②. 同种电荷相互排斥
【解析】
【详解】[1]自然界只存在两种电荷：正电荷和负电荷；用丝绸摩擦过的玻璃棒所带的电荷，叫做正电荷。用毛皮摩擦过的橡胶棒所带的电荷，叫做负电荷。
[2]验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥。
16. 粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则________；将它们并联在同一电路中，则________。（选填“大于”、“小于”或“等于”）
【答案】 ①. 大于 ②. 等于
【解析】
【详解】[1]由于电阻的大小与导体的长度、横截面积和材料有关，且在其他条件相同时导体越长，电阻越大，所以大于。
[2]因并联电路各支路两端的电压等于电源两端的电压，所以将它们并联在同一电路中时，等于。
17. 将一根10Ω的电阻丝接入电压为3V的电路中，不考虑温度对电阻的影响，将它两端的电压提高到6V，通过它的电流为_________A，若将它从电路中取下来，它的电阻为_________Ω。
【答案】 ①. 0.6 ②. 10
【解析】
【详解】[1][2]电阻是导体本身的性质，与电流和电压无关，当电压为6V时，电阻
不变，此时电路中的电流
当将它从电路中取下来，电阻不变，仍是10Ω。
18. 过春节挂红灯是中国的传统民俗，春节时小明家里也挂起了灯笼，他想测量灯笼里白炽灯泡的功率．他关掉家里其它用电器，只让这只灯泡工作，电能表（如图）转盘转了30圈，用了10min，灯泡的实际功率为_____W．为了节能，他换用亮度相当的功率是6W的LED灯，该灯工作10min，消耗的电能只为_____kW•h．
【答案】 ①. 60 ②. 0.001
【解析】
【详解】由于电能表标有“3000r/kW•h”，即表示每消耗1kW•h的电能，电能表转盘转3000r，所以，当电能表的转盘转过30r时，该灯泡消耗的电能是：；又因为工作时间是：t=10min=600s，所以，灯泡的实际功率是：；由于LED灯亮度相当的功率是6W，所以LED灯工作10min消耗的电能是：．
19. 某高层楼房中，五楼水龙头出水口的水的压强是2.5×105 Pa,那么比它高12 m的九楼的出水口的水的压强是____________Pa．(g=10 N/kg)
【答案】1.3pa
【解析】
【分析】知道五楼水龙头出水口的水的压强，利用液体压强公式求此处到水塔自由面的深度h；求出九楼的出水口到水塔自由面的深度h′，利用液体压强公式求九楼的出水口的水的压强；
【详解】因为p＝ρgh，所以五楼的出水口到水塔自由面的深度：h＝＝25m，
九楼的出水口到水塔自由面的深度：h′＝25m−12m＝13m，九楼的出水口的水的压强：
p′＝ρgh′＝1×103kg/m3×10N/kg×13m＝1.3×105Pa.
20. 如图所示的电路，电源电压保持不变，R1为定值电阻，将滑片置于最右端，闭合S，电压表的示数为1V，电流表的示数为0.1A。移动滑片P，当电压表示数分别为2V、4V时，R2的电功率相等。则：R1的阻值为______Ω；电源电压U为______V。
【答案】 ①. 10 ②. 6
【解析】
【分析】
【详解】如图，定值电阻和滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路中电流。电压表的示数为1V，电流表的示数为0.1A，R1的阻值为
当电压表示数分别为2V时，电路中电流为
R2两端的电压U′2=U-U′1=U-2V
R2的电功率 P′2=U′2I′=(U-2V)×0.2A-------①
当电压表示数分别为4V时，电路中电流为
R2两端的电压U′′2=U-U′′1=U-4V
R2电功率 P′′2=U′′2I′′=(U-4V)×0.4A-------②
因P′2=P″2， 所以，(U-2V)×0.2A=(U-4V)×0.4A
解得电源电压为U=6V
21. 质量相等的甲、乙两个物体，密度之比为1∶2，现将甲物体放入密度为0.9×103kg/m3的液体中，乙物体放入水中，静止时甲、乙两物体受到的浮力之比为3∶2，则乙的密度是______kg/m3。
【答案】
【解析】
【详解】甲、乙两个物体质量相同，则重力相同。若甲乙均漂浮或悬浮，均浮力等于重力，重力相同，则浮力相同，不符合题意。甲、乙两个物体质量相同，密度之比为1∶2，根据可知体积之比为，若甲乙均浸没，则浮力之比为
而甲、乙两物体受到的浮力之比为3∶2，故不符合题意。所以甲为漂浮，乙为浸没。则甲受到的浮力为
乙受到的浮力为
静止时甲、乙两物体受到的浮力之比为3∶2，则有
解得甲的密度为，则乙的密度为
三、作图与实验（每图1分，每空1分，共20分）
22. 如图，书静止在水平桌面上。画出书的受力示意图。
【答案】
【解析】
【详解】书 静止在水平桌面上，此时书受到的重力和桌面对其的支持力是一对平衡力，重力方向竖直向下，支持力垂直桌面向上，如下图所示
23. 在图中，用笔画线代替导线将电灯和开关接到电路中。
【答案】
【解析】
【详解】开关与电灯串联，开关接在电灯与火线之间，电灯与零线相连，这样在开关断开时，电灯与火线断开，可以更安全。如图所示：
24. 如图是用压强计“探究影响液体内部压强大小的因素”的实验装置。
（1）压强计上的U形管______（选填“属于”或“不属于”）连通器；
（2）在使用压强计前，发现U形管左右两侧的水面有一定的高度差，如图甲，其调节的方法是（ ）（选填“A”或“B”），使U形管左右两侧的水面相平；
A. 将右侧支管中高出的水倒出
B. 取下软管重新安装
（3）比较______两图，可以得液体的压强与液体密度有关。
【答案】（1）不属于 （2）B
（3）丙丁
【解析】
【小问1详解】
连通器是上端开口、底部相连通的容器，且当连通器中装同种液体，液体不流动时，各容器中液面高度总是相同的。而压强计上的 U 形管，其一端通过软管与探头相连，探头处是封闭的，不满足连通器 “上端开口” 这一条件，所以压强计上的 U 形管不属于连通器。
【小问2详解】
在使用压强计前，U 形管左右两侧水面有高度差，是因为 U 形管左右两管上方气体压强不相等。将右侧支管中高出的水倒出，不能改变两管上方气体压强，无法使水面相平；而取下软管重新安装，能使 U 形管左右两管上方气体压强都等于外界大气压，这样 U 形管左右两侧的水面就能相平。
故选B。
【小问3详解】
要探究液体的压强与液体密度有关，需控制探头所处深度相同，改变液体密度。观察图丙和图丁，探头在水中和盐水中的深度相同，液体密度不同（水和盐水），U 形管两侧液面高度差不同，即液体压强不同，所以比较丙、丁两图，可以得出液体的压强与液体密度有关。
25. 如图所示，为测量物体所受浮力大小，某探究小组用同一物块进行了如下实验。
（1）该物块浸没在酒精中所受的浮力为______N；
（2）由实验分析可得：物体所受浮力大小与______有关；
（3）该物块的密度为______kg/m3。
【答案】（1）0.8 （2）液体密度
（3）
【解析】
【分析】
【小问1详解】
甲图中，弹簧测力计分度值为0.2N，示数为4.8N，故物块的重力为4.8N。根据称重法，该物块浸没在酒精中所受的浮力为F浮酒精=G-F酒精=4.8N-4.0N=0.8N
【小问2详解】
该物块浸没在水中所受的浮力为F浮水=G-F水=4.8N-3.8N=1.0N
由实验分析可得，物体浸在液体中的体积相同时，液体的密度不同，物体受到的浮力也不同，所以，物体所受浮力大小与液体密度有关。
【小问3详解】
物块的体积为
物块的密度为
26. 探究“电流与电阻的关系”时，可供实验器材有： 三节新的干电池（电压为 4.5V）、电流表、电压表、 滑动变阻器（标有“20Ω 、2A”字样）（5Ω 、10Ω 、15Ω 、20Ω 、50Ω），开关一个，导线若干。小静等同学设计了 如图甲所示的电路图：

（1） 请用笔画线代替导线将图乙中的实物图连接完整，要求： 滑片向右移动时电阻变大；（ ）
（2） 闭合开关，电流表无示数， 电压表有示数，则故障原因是：___________；
（3） 排除故障后，将定值电阻由 5Ω 更换为 10Ω 时，应向___________（选填“左”或“右”） 适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4） 图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________， 其数值为___________。
【答案】 ①. ②. 定值电阻断路 ③. 右 ④. 电阻两端的电压 ⑤. IR
【解析】
【详解】（1）[1]滑动变阻器应串联在电路中，接线柱应一上一下连接，根据滑片向右移动时电阻变大，则滑动变阻器左下接线柱连入电路中与电阻串联，如图所示：

（2）[2]闭合开关，发现电流表无示数， 电压表有示数，说明电压表与电源连通，则电压表所测的定值电阻断路。
（3）[3]根据串联分压原理可知，将定值电阻由 5Ω 改接成 10Ω 的电阻， 其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，所以应增大滑动变阻器的分压，由分压原理，滑片应向右端移动增大滑动变阻器接入的阻值。
（4） [4][5]根据实验数据画出的定值电阻的I﹣R图像可知，其中阴影部分面积等于IR，故阴影部分面积表示的物理量是电压。
27. 图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。
【答案】 ①. 竖直 ②. 无
【解析】
【详解】[1][2]产生感应电流的条件是导体在磁场中做切割磁感线运动，蹄形磁铁按图示方向放置时，导体只有在竖直运动时才能够产生感应电流，沿平行于AB方向运动时不会产生感应电流。
28. 如图甲所示，为某同学“测量小灯泡电阻”的实验电路图，其中电源电压恒定，小灯泡的额定电压为2.5V。
（1）根据电路图连接好电路后，检查电路时发现电流表的指针如图乙所示，接下来的操作是______；
（2）实验中测量出了小灯泡在不同电压下对应的电流值，并绘制出了小灯泡的I﹣U图像如图丙所示。若某次测量时小灯泡两端的电压为2V，为了测量小灯泡正常工作时的电阻，此时滑动变阻器的滑片P应该向______（选填“左”或“右”）滑动，直至电压表示数是______V，小灯泡正常工作时的电阻为______Ω；
（3）该同学发现小灯泡的I﹣U图像并不是一条直线，说明流过小灯泡的电流与小灯泡两端的电压不是正比关系，其原因是______。
【答案】（1）对电流表调零
（2） ①. 左 ②. 2.5 ③. 10
（3）灯泡的灯丝电阻随温度升高而变大
【解析】
【小问1详解】
检查电路时发现电流表的指针如图乙所示，指针未指在零刻度线，则接下来的操作是对电流表调零。
【小问2详解】
[1][2]灯在额定电压下正常发光，某次测量时小灯泡两端的电压为2V，小于灯的额定电压2.5V，应增大灯的两端电压，根据串联电路电压的规律，应减小变阻器的两端电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压2.5V。
[3]由图丙可知，小灯泡在额定电压下的电流为0.25A，由欧姆定律可知，小灯泡正常工作时的电阻为
【小问3详解】
灯泡的灯丝电阻随温度升高而变大，不是一个定值，所以小灯泡的电流与小灯泡两端的电压不是正比关系，小灯泡的I﹣U图像并不是一条直线。
四、计算题（4+6=10分）
29. 如图所示，通过滑轮组用200N的拉力将重为480N的物体匀速提高2m，（不计绳重和摩擦），求：
（1）有用功；
（2）动滑轮重；
（3）滑轮组的机械效率。
【答案】（1）960J （2）120N （3）80%
【解析】
【分析】
【小问1详解】
拉力做的有用功为
【小问2详解】
吊着动滑轮的绳子段数为3，不计绳重和摩擦，动滑轮重为
【小问3详解】
拉力做的总功为
滑轮组的机械效率为
【点睛】
30. 定值电阻R0和灯泡L的U﹣I图像如甲所示。
（1）定值电阻R0的阻值为______Ω；
（2）将R0与灯L串联接入电路并调节电源电压，当通过R0的电流为0.5A时，求电路消耗的总功率为______；
（3）把R0、L及滑动变阻器组成如图乙所示电路后，将开关S与接线柱a接通，调节滑动变阻器的滑片，使电压表的示数为5V；再将S与接线柱b接通，保持滑动变阻器的滑片位置不变，此时电压表的示数为6V。则电源电压为多大______？
【答案】（1）10 （2）4W
（3）18V
【解析】
【小问1详解】
由图甲可知，定值电阻R0的电压为8V时，电流为0.8A，则R0的阻值为
【小问2详解】
将R0与灯L串联接入电路并调节电源电压，由图甲可知，当通过R0的电流为0.5A时，R0的电压为5V，根据串联电流规律，灯泡L的电流也为0.5A，此时灯泡的电压为3V，根据串联电压规律，电源电压为
则电路消耗的总功率为
【小问3详解】
将开关S与接线柱a接通，调节滑动变阻器的滑片，使电压表的示数为5V，此时灯泡和变阻器串联，电压表测灯泡电压。由图甲可知，灯泡电压为5V时，电流为0.65A，则电源电压为 ①
再将S与接线柱b接通，保持滑动变阻器的滑片位置不变，此时电压表的示数为6V，此时和变阻器串联，电压表测电压。由图甲可知，电压为6V时，电流为0.6A，则电源电压为 ②
联立①②，解得电源电压。
