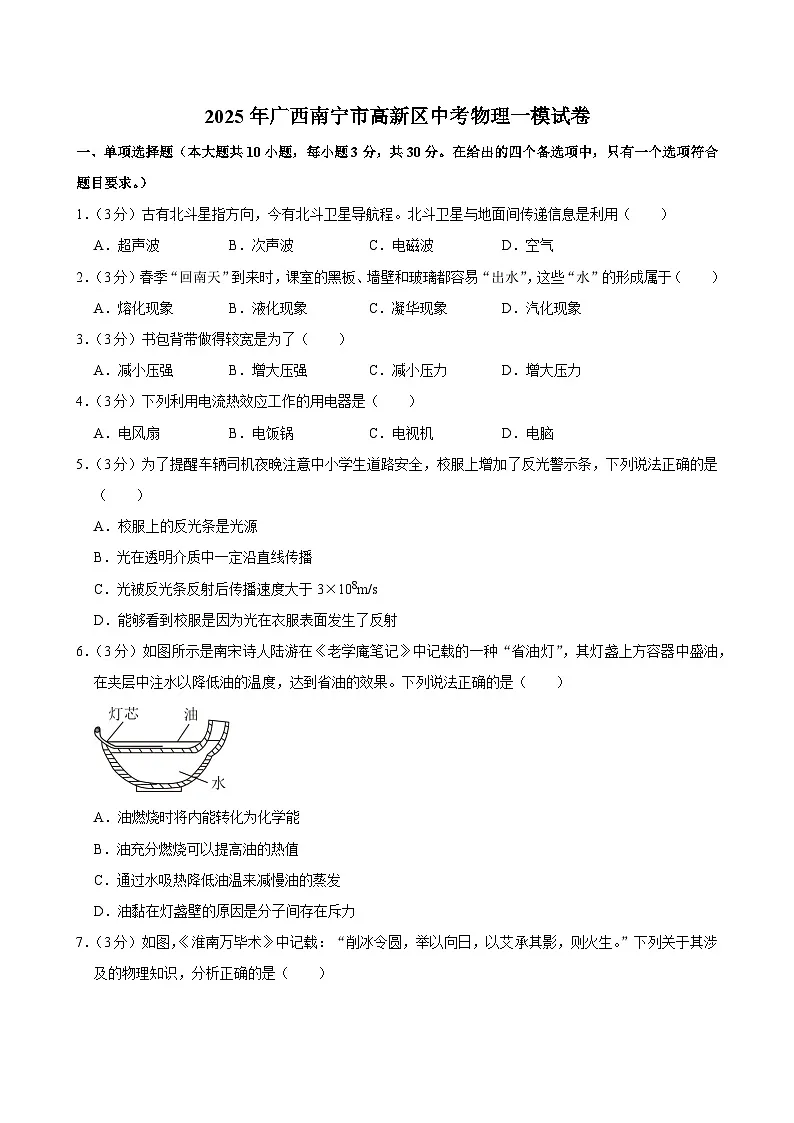

2025年广西南宁市高新区中考物理一模试卷（中考模拟）

这是一份2025年广西南宁市高新区中考物理一模试卷（中考模拟），共26页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1．（3分）古有北斗星指方向，今有北斗卫星导航程。北斗卫星与地面间传递信息是利用（ ）
A．超声波B．次声波C．电磁波D．空气
2．（3分）春季“回南天”到来时，课室的黑板、墙壁和玻璃都容易“出水”，这些“水”的形成属于（ ）
A．熔化现象B．液化现象C．凝华现象D．汽化现象
3．（3分）书包背带做得较宽是为了（ ）
A．减小压强B．增大压强C．减小压力D．增大压力
4．（3分）下列利用电流热效应工作的用电器是（ ）
A．电风扇B．电饭锅C．电视机D．电脑
5．（3分）为了提醒车辆司机夜晚注意中小学生道路安全，校服上增加了反光警示条，下列说法正确的是（ ）
A．校服上的反光条是光源
B．光在透明介质中一定沿直线传播
C．光被反光条反射后传播速度大于3×108m/s
D．能够看到校服是因为光在衣服表面发生了反射
6．（3分）如图所示是南宋诗人陆游在《老学庵笔记》中记载的一种“省油灯”，其灯盏上方容器中盛油，在夹层中注水以降低油的温度，达到省油的效果。下列说法正确的是（ ）
A．油燃烧时将内能转化为化学能
B．油充分燃烧可以提高油的热值
C．通过水吸热降低油温来减慢油的蒸发
D．油黏在灯盏壁的原因是分子间存在斥力

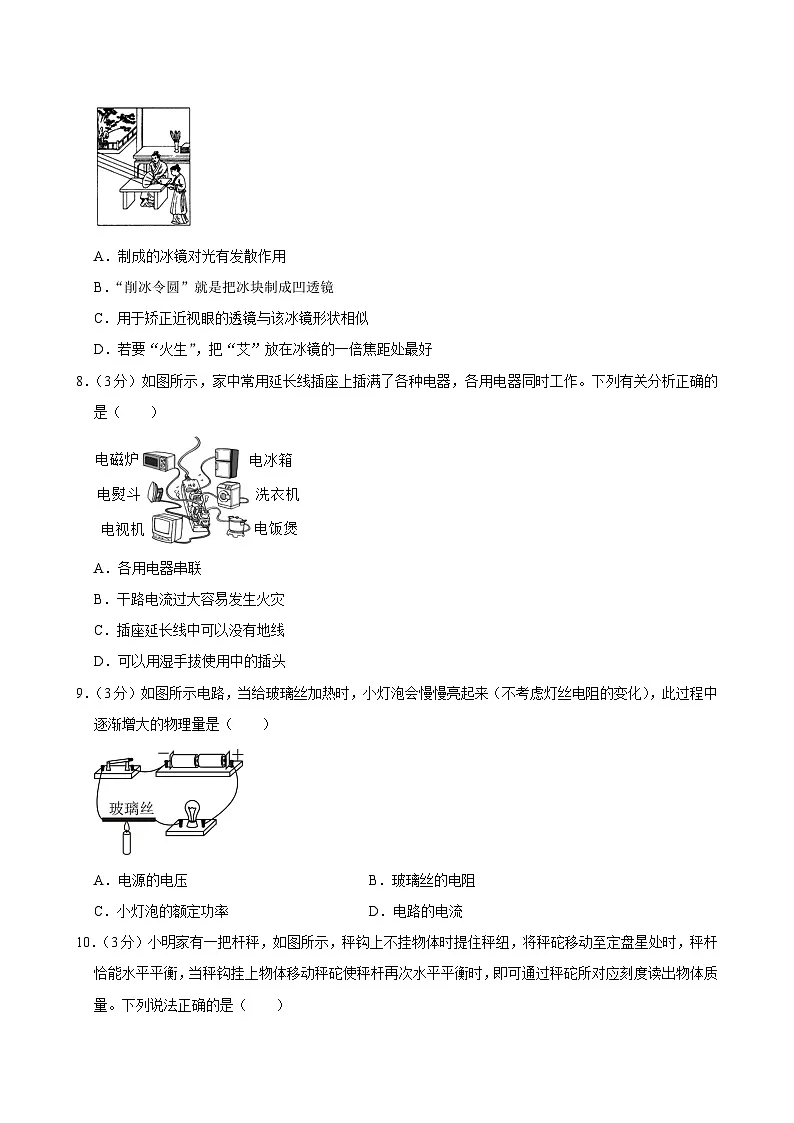

7．（3分）如图，《淮南万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生。”下列关于其涉及的物理知识，分析正确的是（ ）
A．制成的冰镜对光有发散作用
B．“削冰令圆”就是把冰块制成凹透镜
C．用于矫正近视眼的透镜与该冰镜形状相似
D．若要“火生”，把“艾”放在冰镜的一倍焦距处最好
8．（3分）如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关分析正确的是（ ）
A．各用电器串联
B．干路电流过大容易发生火灾
C．插座延长线中可以没有地线
D．可以用湿手拔使用中的插头
9．（3分）如图所示电路，当给玻璃丝加热时，小灯泡会慢慢亮起来（不考虑灯丝电阻的变化），此过程中逐渐增大的物理量是（ ）
A．电源的电压B．玻璃丝的电阻
C．小灯泡的额定功率D．电路的电流

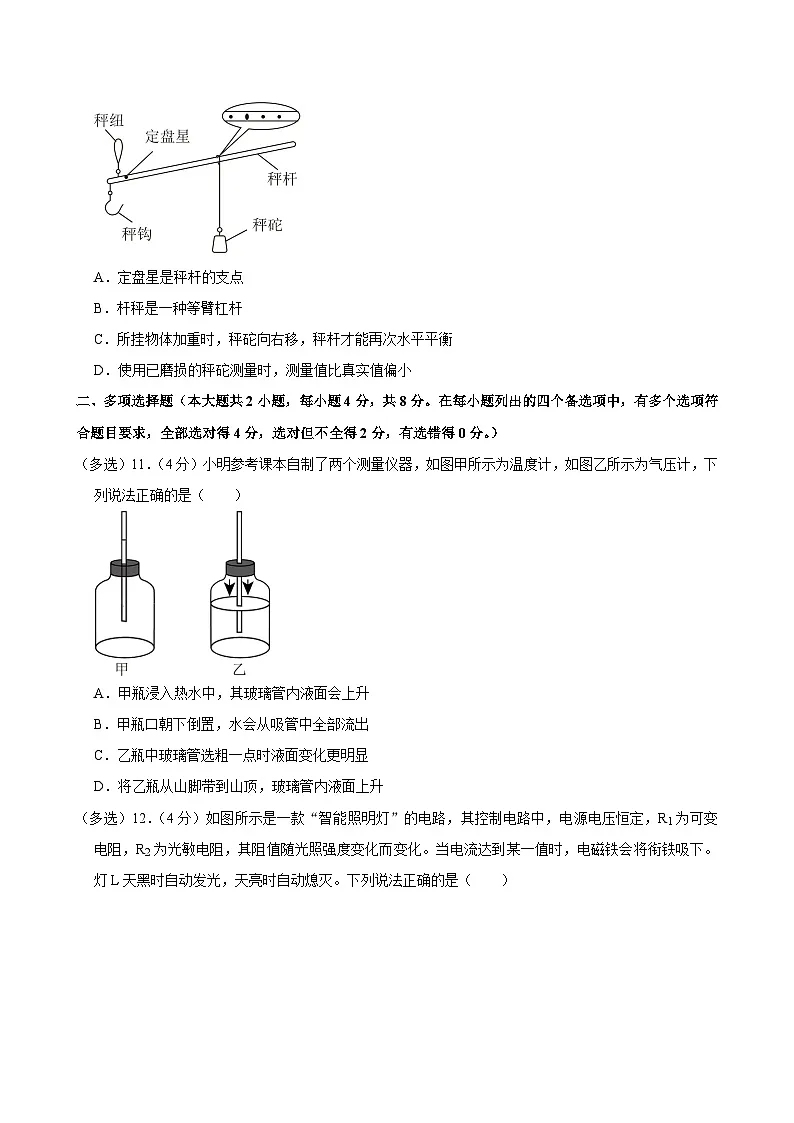

10．（3分）小明家有一把杆秤，如图所示，秤钩上不挂物体时提住秤纽，将秤砣移动至定盘星处时，秤杆恰能水平平衡，当秤钩挂上物体移动秤砣使秤杆再次水平平衡时，即可通过秤砣所对应刻度读出物体质量。下列说法正确的是（ ）
A．定盘星是秤杆的支点
B．杆秤是一种等臂杠杆
C．所挂物体加重时，秤砣向右移，秤杆才能再次水平平衡
D．使用已磨损的秤砣测量时，测量值比真实值偏小
二、多项选择题（本大题共2小题，每小题4分，共8分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分。）
（多选）11．（4分）小明参考课本自制了两个测量仪器，如图甲所示为温度计，如图乙所示为气压计，下列说法正确的是（ ）
A．甲瓶浸入热水中，其玻璃管内液面会上升
B．甲瓶口朝下倒置，水会从吸管中全部流出
C．乙瓶中玻璃管选粗一点时液面变化更明显
D．将乙瓶从山脚带到山顶，玻璃管内液面上升
（多选）12．（4分）如图所示是一款“智能照明灯”的电路，其控制电路中，电源电压恒定，R1为可变电阻，R2为光敏电阻，其阻值随光照强度变化而变化。当电流达到某一值时，电磁铁会将衔铁吸下。灯L天黑时自动发光，天亮时自动熄灭。下列说法正确的是（ ）
A．电磁铁的工作原理是电流的磁效应
B．S闭合时，电磁铁的上端是N极
C．若将R1调小，灯泡工作时间会变短
D．R2的阻值随光照强度的增大而增大
三、填空题（本大题共6小题，每空1分，共12分。）
13．（2分）熟透了的芒果从树上直落地上的过程中，以地面为参照物，芒果是 （选填“运动”或“静止”）的，在下落过程中，芒果的惯性 。
14．（2分）工地上太阳暴晒的钢筋热得烫手，钢筋内能是通过 的方式增加的。用切割机切割钢筋，切割片温度急剧上升，该过程内能变化情况与热机的 冲程相同。
15．（2分）小明早晨起床后，站在竖直的平面镜前整理着装，镜中所成的像是 （填“实”或“虚”）像；在他远离平面镜的过程中，镜中像的大小 。
16．（2分）博物馆门口旁边设有便于轮椅通行的斜坡，斜坡地砖上密布着细小的凹槽，这是为了增大 力；斜坡的坡度要设计小一些，目的是使推轮椅上坡时更 （选填“省力”或“省功”）。
17．（2分）如图所示的电路，电源电压可以调节。灯泡L1的规格是“2.5V，0.3A”，灯泡L2的规格是“6V，0.15A”，闭合开关使电源电压从零逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。
18．（2分）如图甲所示，有A、B两个实心正方体放置在水平地面上，A的边长为0.4m。将B沿水平方向切去厚度为h的部分，并将切去的部分叠放在A的上方中央。叠放后A对地面的压强与B剩余的压强随切去厚度h的图像如图乙所示。则物体B的重力为 N。若在B切割前，将重力为48N的物体C分别放置于物体A、B上方中央，为使放上物体C后A、B对水平地面的压强相等，应将物体B沿水平方向切下的质量为 kg。（取g＝10N/kg）
四、作图题（每图2分，本题共6分）
19．（2分）如图所示是滑块沿斜面下滑的情景，请画出此时滑块受到重力的示意图。
20．（2分）如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。
21．（2分）请在图中补充完成两灯泡并联的电路图。
五、实验探究题(每空1分,共25分。)
22．（5分）在“研究动能太小与物体速度关系”实验中，将同一钢球从斜面上某一高度h由静止开始滚下，推动同一木块在水平面向前移动一段距离s后停下。
（1）小钢球从斜面上不同高度处自由滚下到达水平面时的速度是 （选填“相等”或“不相等”）的。
（2）甲、乙两图实验中，钢球动能大小是通过 （选填“高度h”或“距离s”）的大小来反映的；由上述实验现象可以得出结论：物体质量相同时，速度越 ，动能越大。
（3）如图丙，将钢球从光滑轨道OAB的O点自由滚下，依次经过A、B两点到达C点（忽略空气阻力），小球在A、B点的机械能E的大小关系为EA EB，当小球离开轨道B点后斜向上运动到达最高点C时，假设小球所受的外力全部消失，则小球将沿 （选填“a”、“b”或“c”）轨迹运动。
23．（6分）（1）在“探究冰熔化过程温度的变化规律”实验中，某时刻温度计的示数如图甲所示为 ℃，根据实验数据绘制的冰熔化过程温度随时间变化的图像如图乙所示，由图乙可知冰是 （选填“晶体”或“非晶体”）。
（2）如图丙所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对 有力的作用，利用这一原理可以制成 。
（3）如图丁，两只气球悬挂在空中。为使两只气球靠拢，你所采用的方法是 ，其中用到的物理知识是 。
24．（7分）在“探究电流与电阻的关系”实验中，电路图如图甲所示，电源电压保持不变，选用的实验器材有电流表，电压表，四个定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω，最大阻值为50Ω的滑动变阻器、开关、导线若干。
（1）闭合开关前，应将滑动变阻器的滑片置于 （选填“A”或“B”）端。
（2）将5Ω的定值电阻接入电路的a、b两点间，闭合开关，移动滑动变阻器滑片的过程中，电压表一直有示数但电流表始终无示数，造成这一故障的原因可能是电路a、b两点间发生 。
（3）排除故障后，用原器材继续实验，先确定a、b两点间一个保持不变的电压值U，移动滑片使电压表示数为U，此时电流表的示数如图乙所示，为 A。
（4）用10Ω、15Ω的定值电阻分别接入a、b两点间，闭合开关，移动滑动变阻器滑片，每次都要使电压表的示数为U＝ V时，再记录电流表的示数。分析数据得出结论：当a、b两点间的电压一定时，通过导体的电流与导体电阻成 比。
（5）以上三次实验中，用 Ω的定值电阻做实验时，a、b两点间的电功率最大。
（6）在a、b两点间接入20Ω的定值电阻时，无论怎样调节滑动变阻器的滑片都不能完成该实验（元件没有损坏），分析可知，该电源至少用了 节新干电池串联。
25．（7分）在测量牛奶的密度实验中。
（1）将天平放在水平台面上，将游码移到标尺的零刻度线处，横梁静止时，指针位置如图甲所示。为使横梁在水平位置平衡，应将横梁上的平衡螺母向 移动；直至指针指在 。
（2）将装有适量牛奶的烧杯放在天平左盘，当天平重新平衡时，右盘中的砝码和游码的位置如图乙所示，则烧杯和牛奶的质量ma＝ g。
（3）将烧杯中部分牛奶倒入量筒中，液面的位置如图丙所示。
（4）测出烧杯和剩余牛奶的质量mb＝88.6g。
（5）设计的记录数据的表格如表，表格中▲处应补充的内容是 。
根据测量数据求得牛奶的密度ρ＝ g/cm3。
（6）小明在家清洗餐具时，发现瓷勺沉到水底，于是想测量瓷勺的密度。他用厨房电子秤、透明塑料杯、细线、厨具支架和水（密度为ρ水），进行如下操作：
a.用电子秤测量瓷勺的质量m1；
b.将适量的水装入塑料杯并测出杯和水的总质量m2；
c.按照如图丁所示的方式组装，读出电子秤的示数m3；
瓷勺的密度ρ＝ （用ρ水和所测物理量表示）；若图丁中瓷勺接触杯底并对杯底有压力，会使测得瓷勺的密度 。
六、综合应用题（本大题共2小题，共19分。解答时写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分。）
26．（9分）物理兴趣小组设计了如图甲所示的湖水水位监测报警装置。电源电压恒定不变，定值电阻R0＝30Ω；厚度均匀的长条形电阻片R竖直放置，浮子可带动金属滑杆AP即滑动变阻器滑片竖直上下移动。当电流表的示数达到设定数值时，表示水位达到警戒水位，装置发出报警信号。闭合开关，滑杆AP位于电阻片底端B点时，电压表示数为6V，电流表示数为0.1A。
（1）求滑动变阻器的最大阻值。
（2）求电源电压。
（3）浮子带动滑杆AP从底端B点上移到顶端C点的过程中，记录下几组水位和对应的电流表示数如表所示，当电流表的示数为0.25A时，水位达到警戒值，求警戒水位高度。
27．（10分）如图，甲、乙两个相同的轻质薄壁圆柱形容器（高为1m，底面积为0.05m2）放置在水平地面上，且容器内分别盛有深度都为0.8m的水和酒精。(ρ水=1.0×103kg/m3，ρ酒精=0.8×103kg/m3，g取10N/kg）
（1）求水对甲容器底部的压强。
（2）求乙容器中酒精的质量。
（3）将实心球A先后缓慢放入甲、乙容器中，两容器都有液体溢出，且溢出酒精的体积为1×10﹣2m3，A在甲容器中漂浮但在乙容器中沉底，甲、乙容器对地面的压强增加量相同，求A的密度。
2025年广西南宁市高新区中考物理一模试卷
参考答案与试题解析
一、单项选择题（本大题共10小题，每小题3分，共30分。在给出的四个备选项中，只有一个选项符合题目要求。）
1．（3分）古有北斗星指方向，今有北斗卫星导航程。北斗卫星与地面间传递信息是利用（ ）
A．超声波B．次声波C．电磁波D．空气
【答案】C
【解答】解：电磁波的传播不需要介质，北斗卫星与地面间传递信息是利用电磁波，故ABD错误，C正确。
故选：C。
2．（3分）春季“回南天”到来时，课室的黑板、墙壁和玻璃都容易“出水”，这些“水”的形成属于（ ）
A．熔化现象B．液化现象C．凝华现象D．汽化现象
【答案】B
【解答】解：春季“回南天”到来时，课室的黑板、墙壁和玻璃都容易“出水”，这些“水”的形成属于液化现象，即物质由气态转变成液态，故B符合题意，ACD不符合题意。
故选：B。
3．（3分）书包背带做得较宽是为了（ ）
A．减小压强B．增大压强C．减小压力D．增大压力
【答案】A
【解答】解：书包背带做得较宽是为了在压力一定时，通过增大受力面积来减小压强。
故A正确，BCD错误。
故选：A。
4．（3分）下列利用电流热效应工作的用电器是（ ）
A．电风扇B．电饭锅C．电视机D．电脑
【答案】B
【解答】解：
A、电风扇工作时主要把电能转化为机械能，不是利用电流热效应工作的，故A不符合题意；
B、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故B符合题意；
C、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故C不符合题意；
D、电脑主要把电能转化为光能，不是利用电流热效应工作的，故D不符合题意。
故选：B。
5．（3分）为了提醒车辆司机夜晚注意中小学生道路安全，校服上增加了反光警示条，下列说法正确的是（ ）
A．校服上的反光条是光源
B．光在透明介质中一定沿直线传播
C．光被反光条反射后传播速度大于3×108m/s
D．能够看到校服是因为光在衣服表面发生了反射
【答案】D
【解答】解：A、校服上的反光条是靠反射发光，自身不能发光，不是光源，故A错误；
B、光在同一种透明均匀介质中沿直线传播，故B错误；
C、光在空气中的传播速度约为3×108m/s，故C错误；
D、能够看到校服是因为光在衣服表面发生了漫反射，故D正确；
故选：D。
6．（3分）如图所示是南宋诗人陆游在《老学庵笔记》中记载的一种“省油灯”，其灯盏上方容器中盛油，在夹层中注水以降低油的温度，达到省油的效果。下列说法正确的是（ ）
A．油燃烧时将内能转化为化学能
B．油充分燃烧可以提高油的热值
C．通过水吸热降低油温来减慢油的蒸发
D．油黏在灯盏壁的原因是分子间存在斥力
【答案】C
【解答】解：A、油燃烧时是将化学能转化为内能，而不是内能转化为化学能，故A错误。
B、热值是燃料的一种特性，它只与燃料的种类有关，与燃料是否充分燃烧无关，故B错误。
C、根据影响蒸发快慢的因素，液体的温度越高，蒸发越快。省油灯通过在夹层中注水，利用水吸热来降低油温，从而减慢油的蒸发，达到省油的效果，故C正确。
D、油黏在灯盏壁上是因为分子间存在引力，而不是斥力，故D错误。
故选：C。
7．（3分）如图，《淮南万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生。”下列关于其涉及的物理知识，分析正确的是（ ）
A．制成的冰镜对光有发散作用
B．“削冰令圆”就是把冰块制成凹透镜
C．用于矫正近视眼的透镜与该冰镜形状相似
D．若要“火生”，把“艾”放在冰镜的一倍焦距处最好
【答案】D
【解答】解：AB．“削冰令圆”是把冰块制成对光有会聚作用的凸透镜，故AB错误；
C．近视眼的晶状体太厚，折光能力太强，因此要佩戴对光有发散作用的透镜，与该冰镜的透镜种类不同，故C错误；
D．光平行于主光轴入射时，折射后的光会聚在冰镜的焦点处，因此生火时把“艾”放在冰镜的一倍焦距处最好，故D正确。
故选：D。
8．（3分）如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关分析正确的是（ ）
A．各用电器串联
B．干路电流过大容易发生火灾
C．插座延长线中可以没有地线
D．可以用湿手拔使用中的插头
【答案】B
【解答】解：
A、家庭电路中各用电器工作时互不影响，是并联的，故A错误；
B、干路电流过大时，根据焦耳定律可知，干路中导线产生的热量过多，容易发生火灾，故B正确；
C、插座延长线中必须有地线，有金属外壳的用电器必须接地线，这样能减少触电事故的发生，故C错误；
D、用湿手拔使用中用电器的插头，由于生活用水是导体，容易造成触电事故，故D错误。
故选：B。
9．（3分）如图所示电路，当给玻璃丝加热时，小灯泡会慢慢亮起来（不考虑灯丝电阻的变化），此过程中逐渐增大的物理量是（ ）
A．电源的电压B．玻璃丝的电阻
C．小灯泡的额定功率D．电路的电流
【答案】D
【解答】解：图中所示电路，当加热玻璃丝时，灯泡慢慢亮起来了，说明小灯泡的实际功率变大，电路中的电流变大了，玻璃丝的电阻随温度的升高而变小；而电源电压、小灯泡的额定功率是不变的，故ABC错误，D正确。
故选：D。
10．（3分）小明家有一把杆秤，如图所示，秤钩上不挂物体时提住秤纽，将秤砣移动至定盘星处时，秤杆恰能水平平衡，当秤钩挂上物体移动秤砣使秤杆再次水平平衡时，即可通过秤砣所对应刻度读出物体质量。下列说法正确的是（ ）
A．定盘星是秤杆的支点
B．杆秤是一种等臂杠杆
C．所挂物体加重时，秤砣向右移，秤杆才能再次水平平衡
D．使用已磨损的秤砣测量时，测量值比真实值偏小
【答案】C
【解答】解：A.秤钩上不挂物体时提住秤纽，将秤砣移动至定盘星处时，秤杆恰能水平平衡，由于杠杆自身有重力，因而平衡时，定盘星为杆秤的零刻度线，故A错误；
B、由图可知，杆秤动力臂大于阻力臂，属于省力杠杆，故B错误；
C.由图可知，测量时秤砣越靠右，动力臂L1越大，秤砣重力G秤砣、阻力和阻力臂LG不变，根据杠杆的平衡条件G秤砣×L1＝G×LG，因此秤砣的动力臂越大，秤钩上悬挂的物体重力越大，秤钩下悬挂的物体质量越大，故C错误，
D.使用已磨损的秤砣测量时，根据杠杆的平衡条件G秤砣×L1＝G×LG，G秤砣变小，则秤砣的动力臂L1变大，故测量值比真实值偏大，故D错误。
故选：C。
二、多项选择题（本大题共2小题，每小题4分，共8分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分。）
（多选）11．（4分）小明参考课本自制了两个测量仪器，如图甲所示为温度计，如图乙所示为气压计，下列说法正确的是（ ）
A．甲瓶浸入热水中，其玻璃管内液面会上升
B．甲瓶口朝下倒置，水会从吸管中全部流出
C．乙瓶中玻璃管选粗一点时液面变化更明显
D．将乙瓶从山脚带到山顶，玻璃管内液面上升
【答案】AD
【解答】解：A、甲瓶浸入热水中，受热膨胀，其玻璃管内液面会上升，故A正确；
B、甲瓶口朝下倒置，水不会从吸管中流出，故B错误；
C、乙瓶中玻璃管选细一点时液面变化更明显，故C错误；
D、将乙瓶从山脚带到山顶，山顶的大气压减小玻璃管内液面上升，故D正确。
故选：AD。
（多选）12．（4分）如图所示是一款“智能照明灯”的电路，其控制电路中，电源电压恒定，R1为可变电阻，R2为光敏电阻，其阻值随光照强度变化而变化。当电流达到某一值时，电磁铁会将衔铁吸下。灯L天黑时自动发光，天亮时自动熄灭。下列说法正确的是（ ）
A．电磁铁的工作原理是电流的磁效应
B．S闭合时，电磁铁的上端是N极
C．若将R1调小，灯泡工作时间会变短
D．R2的阻值随光照强度的增大而增大
【答案】AC
【解答】解：A、通电螺线管的工作原理是电流的磁效应，故A正确；
B、电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端是S极，故B错误；
CD、由题意可知，天亮时，灯L自动熄灭，说明电磁铁磁性增强，将衔铁吸下，即控制电路中电流增大，则R2的阻值是随光照强度的增大而减小的；
由于控制电路的电源电压不变，衔铁被吸合时的电流不变，由欧姆定律可知衔铁被吸合时控制电路的总电阻不变；若将R1调小，要总电阻不变，则R2的阻值应变大，此时光照强度减小，即灯L在天较暗时才会发光，在天不是很亮时又会自动熄灭，所以会缩短灯L的发光时间，故D错误、C正确。
故选：AC。
三、填空题（本大题共6小题，每空1分，共12分。）
13．（2分）熟透了的芒果从树上直落地上的过程中，以地面为参照物，芒果是 运动 （选填“运动”或“静止”）的，在下落过程中，芒果的惯性 不变 。
【答案】运动；不变
【解答】解：熟透了的芒果从树上直落地上的过程中，以地面为参照物，芒果与地面的位置发生了改变，则芒果是运动的，
在下落过程中，芒果的质量不变，惯性不变。
故答案为：运动；不变。
14．（2分）工地上太阳暴晒的钢筋热得烫手，钢筋内能是通过 热传递 的方式增加的。用切割机切割钢筋，切割片温度急剧上升，该过程内能变化情况与热机的 压缩 冲程相同。
【答案】见试题解答内容
【解答】解：工地上太阳暴晒的钢筋热得烫手，钢筋内能是通过热传递的方式增加的；切割机切割钢筋时，切割片克服摩擦做功，机械能转化为内能，使切割片的内能增加、温度升高，该过程内能变化情况与热机的压缩冲程相同。
故答案为：热传递；压缩。
15．（2分）小明早晨起床后，站在竖直的平面镜前整理着装，镜中所成的像是 虚 （填“实”或“虚”）像；在他远离平面镜的过程中，镜中像的大小 不变 。
【答案】见试题解答内容
【解答】解：站在竖直的平面镜前整理衣冠，根据平面镜成像的特点可知，她在镜中所成的像是虚像；像的大小始终与她的大小相同，即像的大小不变。
故答案为：虚；不变。
16．（2分）博物馆门口旁边设有便于轮椅通行的斜坡，斜坡地砖上密布着细小的凹槽，这是为了增大 摩擦 力；斜坡的坡度要设计小一些，目的是使推轮椅上坡时更 省力 （选填“省力”或“省功”）。
【答案】摩擦；省力。
【解答】解：（1）斜坡地砖上密布着细小的凹槽，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
（2）博物馆门口旁边便于轮椅通行的斜坡实际上就是简单机械中的斜面，斜坡的坡度要设计小一些，目的是使推轮椅上坡时更省力。
故答案为：摩擦；省力。
17．（2分）如图所示的电路，电源电压可以调节。灯泡L1的规格是“2.5V，0.3A”，灯泡L2的规格是“6V，0.15A”，闭合开关使电源电压从零逐渐增加，先正常发光的灯泡是 L2 ，此时通过另一灯泡的电流是 0.15 A。
【答案】L2；0.15。
【解答】解：闭合开关S，两个灯串联在电路中，使电源电压从0V逐渐增加，电路中电阻一定，由I=UR可知电路中的电流变大，由于灯L2的额定电流0.15A小于L1的额定电流0.3A，电路中的电流先达到L2的额定电流，灯泡L2先正常发光，此时另一灯泡的电流也是0.15A。
故答案为：L2；0.15。
18．（2分）如图甲所示，有A、B两个实心正方体放置在水平地面上，A的边长为0.4m。将B沿水平方向切去厚度为h的部分，并将切去的部分叠放在A的上方中央。叠放后A对地面的压强与B剩余的压强随切去厚度h的图像如图乙所示。则物体B的重力为 108 N。若在B切割前，将重力为48N的物体C分别放置于物体A、B上方中央，为使放上物体C后A、B对水平地面的压强相等，应将物体B沿水平方向切下的质量为 2.1 kg。（取g＝10N/kg）
【答案】108；2.1。
【解答】解：（1）由图乙可知，当将B沿水平方向切去厚度为0.3m时B剩余部分对地面的压强为0，则物体B的高度为0.3m，物体B为正方体，可得其边长为0.3m，则物体B的底面积为：
SB＝（0.3m）2＝0.09m2，
当B没有被切去时，B对地面的压强为1200Pa，根据F＝pS可得，此时B对地面的压力为：
FB＝pBSB＝1200Pa×0.09m2＝108N，
因为水平面上的物体对水平面的压力等于其重力，所以：
GB＝FB＝108N；
（2）由图乙可知，当A上没有放B时，A对地面的压强为1200Pa，
物体A的底面积为：SA＝（0.4m）2＝0.16m2，
根据F＝pS可得，此时A对地面的压力为：
FA＝pASA＝1200Pa×0.16m2＝192N，
因为水平面上的物体对水平面的压力等于其重力，所以：
GA＝FA＝192N，
设物体B沿水平方向切下部分的重力为ΔG，
又因为放上物体C后A、B对水平地面的压强相等，
则有：GA+GCSA=GB+GC-ΔGSB，
即：192N+48N0.16m2=108N+48N-ΔG0.09m2，
则：ΔG＝21N，
则B物体切下的重质量为：
Δm=ΔGg=21N10N/kg=2.1kg。
故答案为：108；2.1。
四、作图题（每图2分，本题共6分）
19．（2分）如图所示是滑块沿斜面下滑的情景，请画出此时滑块受到重力的示意图。
【答案】
【解答】解：重力的方向是竖直向下的，从滑块重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
20．（2分）如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。
【答案】
【解答】解：过入射点O且垂直于分界面的直线称为法线，由空气斜射入水中，入射角大于折射角，如图所示：
21．（2分）请在图中补充完成两灯泡并联的电路图。
【答案】。
【解答】解：两个小灯泡L1和L2并联，开关控制整个电路，如下所示：
。
五、实验探究题(每空1分,共25分。)
22．（5分）在“研究动能太小与物体速度关系”实验中，将同一钢球从斜面上某一高度h由静止开始滚下，推动同一木块在水平面向前移动一段距离s后停下。
（1）小钢球从斜面上不同高度处自由滚下到达水平面时的速度是 不相等 （选填“相等”或“不相等”）的。
（2）甲、乙两图实验中，钢球动能大小是通过 “距离s （选填“高度h”或“距离s”）的大小来反映的；由上述实验现象可以得出结论：物体质量相同时，速度越 大 ，动能越大。
（3）如图丙，将钢球从光滑轨道OAB的O点自由滚下，依次经过A、B两点到达C点（忽略空气阻力），小球在A、B点的机械能E的大小关系为EA ＝ EB，当小球离开轨道B点后斜向上运动到达最高点C时，假设小球所受的外力全部消失，则小球将沿 a （选填“a”、“b”或“c”）轨迹运动。
【答案】（1）不相等；（2）距离s；大；（3）＝；a。
【解答】解：（1）小球从斜面上不同高度处自由滚下，小球到达水平面时的速度是不同的，小球滚下的高度越高，小球到达水平面的速度越大；
（2）实验中通过观察木块在水平面移动的距离反映动能大小；
比较甲、乙两次实验，在实验乙被撞出的距离比实验甲的距离短，从实验结果可得物体质量相同时，速度越大，动能越大；
（3）将小球从一光滑斜槽轨道（OAB）O点自由滚下（图丙），依次经过A、B两点到达C点（忽略空气阻力），设A、B两点的机械能分别为EA和EB，实验过程不存在能的损耗，则EA＝EB；
当小球从B点做斜抛运动到达最高点C时，假设小球所受的外力全部消失，则小球将做匀速直线运动，故小球将沿a轨迹运动。
故答案为：（1）不相等；（2）距离s；大；（3）＝；a。
23．（6分）（1）在“探究冰熔化过程温度的变化规律”实验中，某时刻温度计的示数如图甲所示为 ﹣3 ℃，根据实验数据绘制的冰熔化过程温度随时间变化的图像如图乙所示，由图乙可知冰是 晶体 （选填“晶体”或“非晶体”）。
（2）如图丙所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对 通电导体 有力的作用，利用这一原理可以制成 电动机 。
（3）如图丁，两只气球悬挂在空中。为使两只气球靠拢，你所采用的方法是 向两气球中间用力吹气 ，其中用到的物理知识是 流速越大的位置，压强越小 。
【答案】（1）﹣3；晶体；（2）通电导体；电动机；（3）向两气球中间用力吹气；流速越大的位置，压强越小。
【解答】解：（1）在“探究冰熔化过程温度的变化规律”实验中，某时刻温度计的示数如图甲所示为﹣3℃，根据实验数据绘制的冰熔化过程温度随时间变化的图像如图乙所示，由图乙可知冰是晶体。
（2）如图丙所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对通电导体有力的作用，利用这一原理可以制成电动机。
（3）如图丁，两只气球悬挂在空中。为使两只气球靠拢，你所采用的方法是向两气球中间用力吹气，其中用到的物理知识是流速越大的位置，压强越小。
故答案为：（1）﹣3；晶体；（2）通电导体；电动机；（3）向两气球中间用力吹气；流速越大的位置，压强越小。
24．（7分）在“探究电流与电阻的关系”实验中，电路图如图甲所示，电源电压保持不变，选用的实验器材有电流表，电压表，四个定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω，最大阻值为50Ω的滑动变阻器、开关、导线若干。
（1）闭合开关前，应将滑动变阻器的滑片置于 B （选填“A”或“B”）端。
（2）将5Ω的定值电阻接入电路的a、b两点间，闭合开关，移动滑动变阻器滑片的过程中，电压表一直有示数但电流表始终无示数，造成这一故障的原因可能是电路a、b两点间发生 断路 。
（3）排除故障后，用原器材继续实验，先确定a、b两点间一个保持不变的电压值U，移动滑片使电压表示数为U，此时电流表的示数如图乙所示，为 0.4 A。
（4）用10Ω、15Ω的定值电阻分别接入a、b两点间，闭合开关，移动滑动变阻器滑片，每次都要使电压表的示数为U＝ 2 V时，再记录电流表的示数。分析数据得出结论：当a、b两点间的电压一定时，通过导体的电流与导体电阻成 反 比。
（5）以上三次实验中，用 5 Ω的定值电阻做实验时，a、b两点间的电功率最大。
（6）在a、b两点间接入20Ω的定值电阻时，无论怎样调节滑动变阻器的滑片都不能完成该实验（元件没有损坏），分析可知，该电源至少用了 5 节新干电池串联。
【答案】（1）B；（2）断路；（3）0.4；（4）2；反；（5）5；（6）5。
【解答】解：（1）闭合开关前，为保护电路，应将滑动变阻器的滑片置于阻值最大处。由图可知，滑片置于B端时，滑动变阻器接入电路的阻值最大。
（2）电压表有示数但电流表无示数，说明电压表所测部分与电源连通，而电流表所在支路存在断路。所以造成这一故障的原因可能是电路a、b两点间发生断路。
（3）如图乙所示，电流表选用的是0﹣0.6A量程，分度值为0.02A，则相应的电流值为0.4A。
（4）在探究电流与电阻的关系实验中，要控制定值电阻两端的电压不变。由（2）（3）可知所控的电压值为：U0＝0.4A×5Ω＝2V。
通过实验数据分析可得，当电压一定时，通过导体的电流与导体电阻成反比。
（5）根据电功率公式P=U2R可知，当电压U一定时，电阻R越小，电功率P越大。所以在5Ω、10Ω、15Ω三个定值电阻中，用 5Ω 的定值电阻做实验时，a、b两点间的电功率最大。
（6）当接入20Ω电阻时，设电源电压为U要使定值电阻两端电压达到2V，根据串联电路分压原理可得：U-2V2V=50Ω20Ω，解得U＝7V。
因为一节新干电池电压为1.5V，5节是7.5V，所以该电源至少用了5节新干电池串联。
故答案为：（1）B；（2）断路；（3）0.4；（4）2；反；（5）5；（6）5。
25．（7分）在测量牛奶的密度实验中。
（1）将天平放在水平台面上，将游码移到标尺的零刻度线处，横梁静止时，指针位置如图甲所示。为使横梁在水平位置平衡，应将横梁上的平衡螺母向 左 移动；直至指针指在 分度盘中央 。
（2）将装有适量牛奶的烧杯放在天平左盘，当天平重新平衡时，右盘中的砝码和游码的位置如图乙所示，则烧杯和牛奶的质量ma＝ 130.6 g。
（3）将烧杯中部分牛奶倒入量筒中，液面的位置如图丙所示。
（4）测出烧杯和剩余牛奶的质量mb＝88.6g。
（5）设计的记录数据的表格如表，表格中▲处应补充的内容是 量筒中牛奶的质量 。
根据测量数据求得牛奶的密度ρ＝ 1.05 g/cm3。
（6）小明在家清洗餐具时，发现瓷勺沉到水底，于是想测量瓷勺的密度。他用厨房电子秤、透明塑料杯、细线、厨具支架和水（密度为ρ水），进行如下操作：
a.用电子秤测量瓷勺的质量m1；
b.将适量的水装入塑料杯并测出杯和水的总质量m2；
c.按照如图丁所示的方式组装，读出电子秤的示数m3；
瓷勺的密度ρ＝ m1ρ水m3-m2 （用ρ水和所测物理量表示）；若图丁中瓷勺接触杯底并对杯底有压力，会使测得瓷勺的密度 偏小 。
【答案】（1）左；分度盘中央；（2）130.6；（5）量筒中牛奶的质量；1.05；（6）m1ρ水m3-m2；偏小。
【解答】解：（1）天平指针向右偏转，则应向左调节平衡螺母，使天平水平平衡；
（2）由图乙可知，砝码的质量为130g，游码的示数为0.6g，则烧杯和牛奶的总质量为130.6g；
（5）要测量牛奶的密度，故需要测量牛奶的质量和牛奶的体积，则应称量倒入量筒中牛奶的质量；
量筒中牛奶的体积V＝40mL＝40cm3；
倒入量筒中牛奶的质量m＝130.6g﹣88.6g＝42g，
则牛奶的密度ρ=mV=42g40cm3=1.05g/cm3；
（6）由步骤b、c可知瓷勺放入后排开水的质量m排＝m3﹣m2，
则瓷勺排开水的体积即为瓷勺的体积：V勺＝V排=m排ρ水=m3-m2ρ水，
则瓷勺的密度ρ=mV=m1m3-m2ρ水=m1ρ水m3-m2；
瓷勺接触杯底，会使m3的示数增大，导致浮力增大，使得瓷勺的体积增大，则根据ρ=mV知瓷勺的密度偏小。
故答案为：（1）左；分度盘中央；（2）130.6；（5）量筒中牛奶的质量；1.05；（6）m1ρ水m3-m2；偏小。
六、综合应用题（本大题共2小题，共19分。解答时写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分。）
26．（9分）物理兴趣小组设计了如图甲所示的湖水水位监测报警装置。电源电压恒定不变，定值电阻R0＝30Ω；厚度均匀的长条形电阻片R竖直放置，浮子可带动金属滑杆AP即滑动变阻器滑片竖直上下移动。当电流表的示数达到设定数值时，表示水位达到警戒水位，装置发出报警信号。闭合开关，滑杆AP位于电阻片底端B点时，电压表示数为6V，电流表示数为0.1A。
（1）求滑动变阻器的最大阻值。
（2）求电源电压。
（3）浮子带动滑杆AP从底端B点上移到顶端C点的过程中，记录下几组水位和对应的电流表示数如表所示，当电流表的示数为0.25A时，水位达到警戒值，求警戒水位高度。
【答案】（1）滑动变阻器的最大阻值60Ω。
（2）电源电压是9V。
（3）警戒水位是28cm。
【解答】解：（1）闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，
当滑片P置于最下端时，滑动变阻器接入电路最大阻值，电流表示数为0.1A，则电压表示数为6V：此时滑动变阻器的最大值为
R=UI=6V0.1A=60Ω；
（2）根据串联电路的总电压等于各部分电压之和，通过电路的电流为0.1A时，根据欧姆定律可得电源电压：U＝UP+I′R0＝6V+0.1A×30Ω＝9V；
（3）当电路中的电流为0.25A时，
电路的总电阻R总=U'I'=9V0.25A=36Ω；
滑动变阻器的电阻滑动变阻器接入电路的电阻为R滑＝R总﹣R0＝36Ω﹣30Ω＝6Ω；
根据滑杆AP从底端上移到顶端的过程中，滑动变阻器连入电路的电阻均匀变化，
当滑动到C时，电阻最小，电流最大，为0.3A，此时的高度为30cm；
故从0.1A到0.3A，电阻减小了60Ω，水位上升了30cm﹣10cm＝20cm，电阻每减小3Ω，水位升高1cm；此时电阻比0.3A时的电阻大6Ω，说明水位30cm小2cm；因而此时的水位为28cm，即警戒水位是28cm。
答：（1）滑动变阻器的最大阻值60Ω。
（2）电源电压是9V。
（3）警戒水位是28cm。
27．（10分）如图，甲、乙两个相同的轻质薄壁圆柱形容器（高为1m，底面积为0.05m2）放置在水平地面上，且容器内分别盛有深度都为0.8m的水和酒精。(ρ水=1.0×103kg/m3，ρ酒精=0.8×103kg/m3，g取10N/kg）
（1）求水对甲容器底部的压强。
（2）求乙容器中酒精的质量。
（3）将实心球A先后缓慢放入甲、乙容器中，两容器都有液体溢出，且溢出酒精的体积为1×10﹣2m3，A在甲容器中漂浮但在乙容器中沉底，甲、乙容器对地面的压强增加量相同，求A的密度。
【答案】（1）水对容器甲底部的压强p水为8×103Pa；
（2）乙容器中酒精的质量为32kg；
（3）实心物体B的密度为0.9×103kg/m3。
【解答】解：（1）水对容器甲底部的压强为：p水＝ρ水gh水＝1.0×103kg/m3×10N/kg×0.8m＝8×103Pa；
（2）乙容器中酒精的质量m酒精＝ρ酒精V酒精＝0.8×103kg/m3×0.05m2×0.8m＝32kg；
（3）实心物体A先后慢慢放入水和酒精中，设溢出的水重为ΔG水，溢出的酒精重为ΔG酒精，
已知Δp甲＝Δp乙，由于甲、乙两个相同的容器是轻质薄壁圆柱形，则GB-ΔG水S容=GB-ΔG酒精S容，
所以ΔG水＝ΔG酒精，
根据G＝mg＝ρVg可得溢出的水和酒精的体积之比为：ΔV水ΔV酒精=ρ酒精ρ水=0.8×103kg/m31.0×103kg/m3=45；
因为A在甲容器中漂浮但在乙容器中沉底，物体A的密度小于水的密度，大于酒精的密度，则实心物体A漂浮在水面上、浸没在酒精中，
物体A的体积为：VA＝V排酒精＝V0+ΔV酒精＝0.05m2×（1m﹣0.8m）+1×10﹣2m3＝2×10﹣2m3，
溢出水的体积为：ΔV水=45ΔV酒精=45×1×10﹣2m3＝8×10﹣3m3，
物体A的质量为：mA＝m排水＝ρ水（V0+ΔV水）＝1.0×103kg/m3×（0.05m2×0.2m+8×10﹣3m3）＝18kg，
则物体A的质量为：ρA=mAVA=18kg2×10-2m3=0.9×103kg/m3。
答：（1）水对容器甲底部的压强p水为8×103Pa；
（2）乙容器中酒精的质量为32kg；
（3）实心物体B的密度为0.9×103kg/m3。
烧杯和牛奶的质量ma/g
烧杯和剩余牛奶的质量mb/g
▲m/g
量筒中牛奶的体积V/cm3
牛奶的密度ρ/（g•cm﹣1）
水位高度h/cm
10
15
20
30
电流I/A
0.1
0.12
0.15
0.3
烧杯和牛奶的质量ma/g
烧杯和剩余牛奶的质量mb/g
▲m/g
量筒中牛奶的体积V/cm3
牛奶的密度ρ/（g•cm﹣1）
水位高度h/cm
10
15
20
30
电流I/A
0.1
0.12
0.15
0.3
