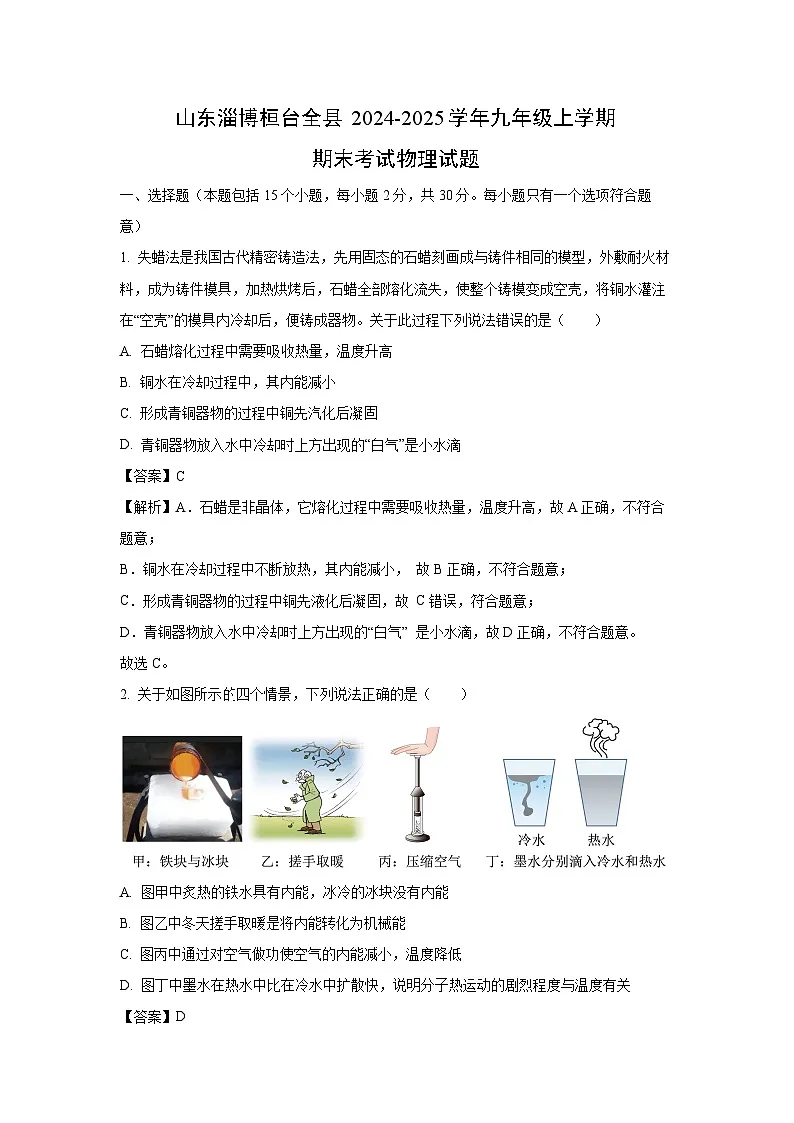

山东淄博桓台全县2024-2025学年九年级上学期期末统考物理试卷（解析版）

这是一份山东淄博桓台全县2024-2025学年九年级上学期期末统考物理试卷（解析版），共19页。试卷主要包含了选择题，理解与应用，实验与探究，分析与计算等内容，欢迎下载使用。
一、选择题（本题包括15个小题，每小题2分，共30分。每小题只有一个选项符合题意）
1. 失蜡法是我国古代精密铸造法，先用固态的石蜡刻画成与铸件相同的模型，外敷耐火材料，成为铸件模具，加热烘烤后，石蜡全部熔化流失，使整个铸模变成空壳，将铜水灌注在“空壳”的模具内冷却后，便铸成器物。关于此过程下列说法错误的是（ ）
A. 石蜡熔化过程中需要吸收热量，温度升高
B. 铜水在冷却过程中，其内能减小
C. 形成青铜器物的过程中铜先汽化后凝固
D. 青铜器物放入水中冷却时上方出现的“白气”是小水滴
【答案】C
【解析】A．石蜡是非晶体，它熔化过程中需要吸收热量，温度升高，故A正确，不符合题意；
B．铜水在冷却过程中不断放热，其内能减小， 故B正确，不符合题意；
C．形成青铜器物的过程中铜先液化后凝固，故 C错误，符合题意；
D．青铜器物放入水中冷却时上方出现的“白气” 是小水滴，故D正确，不符合题意。
故选C。
2. 关于如图所示四个情景，下列说法正确的是（ ）
A. 图甲中炙热的铁水具有内能，冰冷的冰块没有内能
B. 图乙中冬天搓手取暖将内能转化为机械能
C. 图丙中通过对空气做功使空气的内能减小，温度降低
D. 图丁中墨水在热水中比在冷水中扩散快，说明分子热运动的剧烈程度与温度有关
【答案】D
【解析】A．一切物体在任何时候都具有内能，故A错误；
B．冬天搓手取暖是通过做功的方式改变手的内能，此过程中将机械能转化为内能，故B错误；
C．迅速向下压活塞，活塞对筒内空气做功，空气内能增加，温度升高，故C错误；
D．分子运动的快慢与温度有关，且温度越高，分子运动的越剧烈，即扩散现象进行的越快，因此图丁中墨水在热水中比在冷水中扩散快，故D正确。故选D。

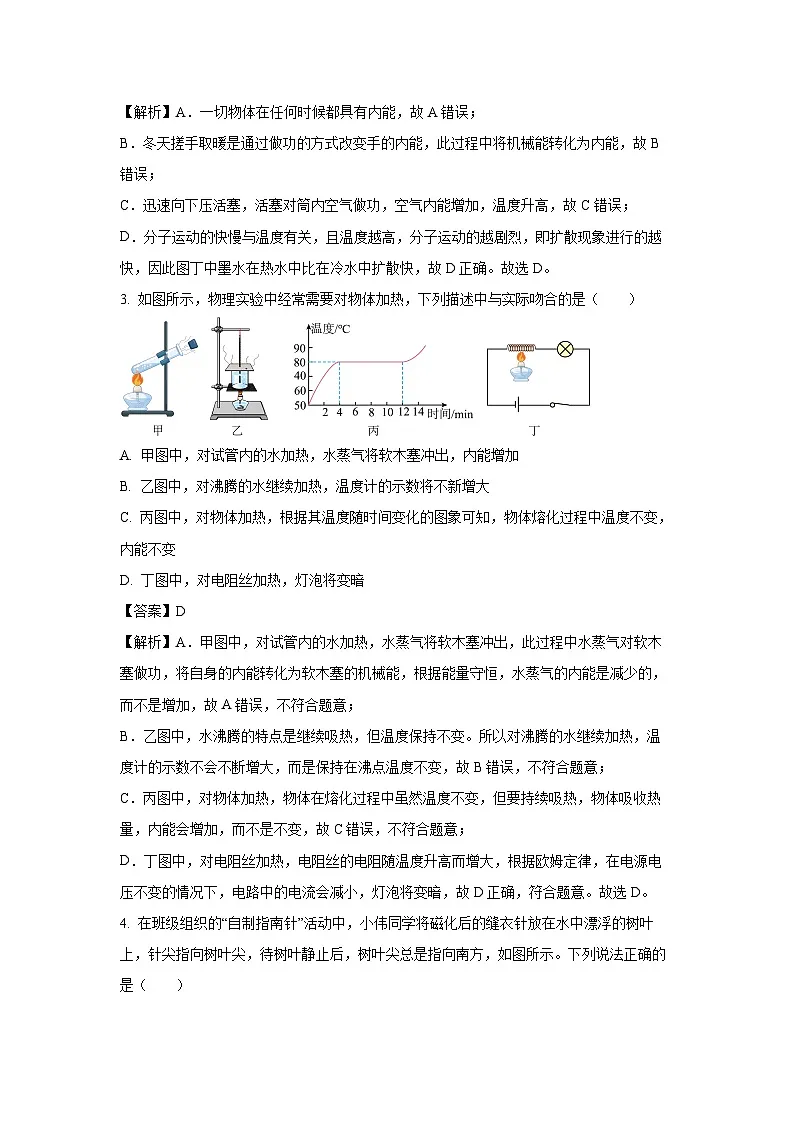

3. 如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（ ）
A. 甲图中，对试管内的水加热，水蒸气将软木塞冲出，内能增加
B. 乙图中，对沸腾的水继续加热，温度计的示数将不新增大
C. 丙图中，对物体加热，根据其温度随时间变化的图象可知，物体熔化过程中温度不变，内能不变
D. 丁图中，对电阻丝加热，灯泡将变暗
【答案】D
【解析】A．甲图中，对试管内的水加热，水蒸气将软木塞冲出，此过程中水蒸气对软木塞做功，将自身的内能转化为软木塞的机械能，根据能量守恒，水蒸气的内能是减少的，而不是增加，故A错误，不符合题意；
B．乙图中，水沸腾的特点是继续吸热，但温度保持不变。所以对沸腾的水继续加热，温度计的示数不会不断增大，而是保持在沸点温度不变，故B错误，不符合题意；
C．丙图中，对物体加热，物体在熔化过程中虽然温度不变，但要持续吸热，物体吸收热量，内能会增加，而不是不变，故C错误，不符合题意；
D．丁图中，对电阻丝加热，电阻丝的电阻随温度升高而增大，根据欧姆定律，在电源电压不变的情况下，电路中的电流会减小，灯泡将变暗，故D正确，符合题意。故选D。

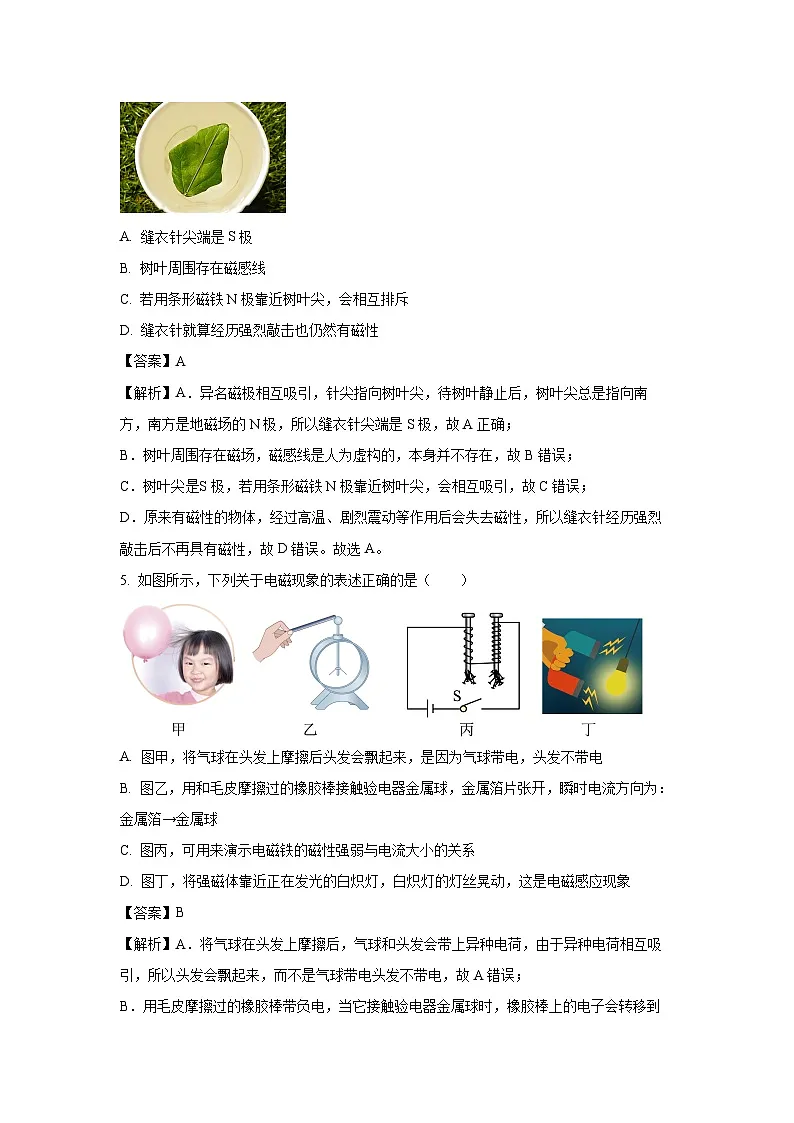

4. 在班级组织的“自制指南针”活动中，小伟同学将磁化后的缝衣针放在水中漂浮的树叶上，针尖指向树叶尖，待树叶静止后，树叶尖总是指向南方，如图所示。下列说法正确的是（ ）
A. 缝衣针尖端是S极
B. 树叶周围存在磁感线
C. 若用条形磁铁N极靠近树叶尖，会相互排斥
D. 缝衣针就算经历强烈敲击也仍然有磁性
【答案】A
【解析】A．异名磁极相互吸引，针尖指向树叶尖，待树叶静止后，树叶尖总是指向南方，南方是地磁场的N极，所以缝衣针尖端是S极，故A正确；
B．树叶周围存在磁场，磁感线是人为虚构的，本身并不存在，故B错误；
C．树叶尖S极，若用条形磁铁N极靠近树叶尖，会相互吸引，故C错误；
D．原来有磁性的物体，经过高温、剧烈震动等作用后会失去磁性，所以缝衣针经历强烈敲击后不再具有磁性，故D错误。故选A。
5. 如图所示，下列关于电磁现象的表述正确的是（ ）
A. 图甲，将气球在头发上摩擦后头发会飘起来，是因为气球带电，头发不带电
B. 图乙，用和毛皮摩擦过的橡胶棒接触验电器金属球，金属箔片张开，瞬时电流方向为：金属箔→金属球
C. 图丙，可用来演示电磁铁的磁性强弱与电流大小的关系
D. 图丁，将强磁体靠近正在发光的白炽灯，白炽灯的灯丝晃动，这是电磁感应现象
【答案】B
【解析】A．将气球在头发上摩擦后，气球和头发会带上异种电荷，由于异种电荷相互吸引，所以头发会飘起来，而不是气球带电头发不带电，故A错误；
B．用毛皮摩擦过的橡胶棒带负电，当它接触验电器金属球时，橡胶棒上的电子会转移到金属球再到金属箔上，使金属箔片张开。物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，其定向移动方向与电流方向相反，所以瞬时电流方向为：金属箔→金属球，故B正确；
C．图丙中两个电磁铁串联，通过它们的电流相等，线圈匝数不同，此实验是用来演示电磁铁的磁性强弱与线圈匝数的关系，而不是与电流大小的关系，故C错误；
D．将强磁体靠近正在发光的白炽灯，白炽灯的灯丝晃动，这是因为通电导体在磁场中受到力的作用，而不是电磁感应现象，电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流的现象，故D错误。故选B。
6. 下列关于能源和信息说法正确的是（ ）
A. 现有的核电站都是利用核聚变释放能量来发电的
B. 煤、石油、天然气等化石能源蕴藏量较大，属于可再生能源
C. 手机是利用电磁波来传递信息的
D. 我国的北斗卫星导航系统是利用超声波来传递信息的
【答案】C
【解析】A．现有的核电站都是利用核裂变释放能量来发电的，核聚变发电还在研究中，故A错误；
B．煤、石油、天然气等化石能源虽然蕴藏量较大，但用完后不能补充，属于不可再生能源，故B错误；
C．手机是通过发射和接受电磁波来传递信息的，故C正确；
D．我国的北斗卫星导航系统是利用电磁波来传递信息的，故D错误。故选C。
7. 为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是
A. B.
C. D.
【答案】D
【解析】A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
8. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A. 小灯泡L1与L2串联
B. 若只断开S1，小灯泡L1熄灭，L2正常发光
C. 电流表测量电路的总电流
D. 若灯L1突然熄灭，是因为电压表发生断路
【答案】B
【解析】由图可知，灯L1和L2并联，开关S2控制干路，灯L1与开关S1在一条支路，电流表测量灯L2支路的电流，电压表并联在灯L1的两端。
若只断开S1，因灯L1与开关S1在一条支路，小灯泡L1熄灭，但L2支路不受影响正常发光。若电压表发生断路，灯L1将不受影响仍正常发光。故ACD错误，B正确。故选B。
9. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。为定值电阻，为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A. 电阻的阻值变小B. 通过的电流变大
C. 电阻两端的电压变大D. 电阻消耗的电功率变小
【答案】D
【解析】AB．由图可知，R1、 R2串联，电压表测R1两端电压，闭合开关，激光被遮挡瞬间，光敏电阻无光照射，R1阻值变大，总电阻变大，由得，在总电压一定时，电流变小，R1电流变小，故AB错误；
C．在R2电阻一定时，电流变小，R2两端电压变小，故C错误；
D．由P=UI可知，电流变小，R2电压变小，由P=UI可知R2 消耗的电功率变小，故D正确。故选D。
10. 晓彤同学在“探究电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图像、如图所示。下列说法中正确的是（ ）
A. ①是小灯泡的I-U图像，②是定值电阻的I-U图像
B. 当通过小灯打泡的电流为0.2A时、它的电阻为10Ω
C. 当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为0.9A
D. 把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中电流是0.4A
【答案】C
【解析】A．由于灯泡的阻值受温度影响会发生改变，因此通过灯泡的电流与其两端电压不成正比；定值电阻的阻值是定值，则当电阻一定时，通过的电流与其两端电压成正比，①是过原点的倾斜直线，是正比图像，因此①是定值电阻的图像，②是灯泡的图像，故A错误；
B．图中当通过小灯泡的电流为0.2A时，它两端电压是1V，则小灯泡的电阻为，故B错误；
C．当定值电阻R和小灯泡L并联在电压为4V电路中，据图可知，通过灯泡的电流为0.5A，通过定值电阻的电流是0.4A，根据并联电路中电流规律可得，电路中总电流为0.9A，故C正确；
D．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，根据串联电路中电流相等，且各用电器两端电压之和等于电源电源，图像中满足条件的电流值是0.5A，故D错误。故选C。
11. 小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（ ）
A. 眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数
B. 眼睛观察电压表、保持变阻器滑片不动，记录电流表示数
C. 眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数
D. 眼睛观察电流表，适当增加电池的节数，记录电压表示数
【答案】A
【解析】探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，故应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，眼睛观察电压表，使电压表的示数不变。故选A。
12. 如图所示是某家庭的电路连接情况，关于该电路连接的说法中，正确的是（ ）
A. 用测电笔来检测火线时，检测人员不能直接或间接接触到火线
B. 图中的开关②和三孔插座④都接错了
C. ③中二孔插座火线上的保险丝不仅能装在火线上，也可以装在零线上
D. 火线与大地之间、零线与大地之间有220V电压，地线与大地之间电压为零
【答案】B
【解析】A．用测电笔来检测火线时，检测人员不能直接接触到火线，直接接触火线会导致触电事故，需要间接接触到火线，人与测电笔串联接进电路，形成闭合回路，氖管发光，故A错误；
B．开关要接在灯泡和火线之间，三孔插座“左零右火上接地”，所以图中的开关②和三孔插座④都接错了，故B正确；
C．零线上不装保险丝，因为若因故障导致零线保险丝熔断，用电器不能工作，但用电器仍与火线相连，容易导致触电事故，所以保险丝要装在火线上，故C错误；
D．火线与大地之间有220V电压，地线与大地之间、零线与大地之间电压为零，故D错误。故选B。
13. 图示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手， 这是因为 （ ）
A. 电流通过导线时没有产生热效应
B. 通过电炉丝的电流比通过导线的电流大得多
C. 电炉丝的电阻比导线的电阻小得多
D. 电炉丝消耗的电功率比导线消耗的电功率大得多
【答案】D
【解析】A．电流通过电炉丝和导线都有热效应，故A错误；
BC．电炉在使用时，电炉丝和导线串联，通过它们的电流相等，通电时间t相同，由于，根据 可知，电流产生的热量，从而出现电炉丝热的发红，而与电炉丝相连的导线却不怎么热的现象，故BC错误；
D．根据 可知，电炉丝和导线串联，通过它们的电流相等，由于，导线消耗的电功率比电炉丝消耗的电功率小，故D正确。故选D。
14. 如图所示，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A. 电位器应与灯泡并联
B. 电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C. 若只将A、C接入电路，顺时针转动旋钮时灯泡变暗
D. 若只将B、C接入电路，顺时针转动旋钮时灯泡变亮
【答案】D
【解析】A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流，达到改变灯泡亮度的目的，故B错误；
C．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确。故选D。
15. 图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，下列说法正确的是（ ）
①a是灯泡的U-I图线 ②灯泡电阻的最小值为10Ω
③R的最大阻值为25Ω ④电路的最大功率为3.6W
A. ①②B. ②③C. ③④D. ②④
【答案】C
【解析】①由电路图可知，小灯泡与滑动变阻器串联，电压表V1测小灯泡两端的电压，V2测两端的电压，电流表测电路中的电流，滑片从最右端向最左端滑动的过程中，滑动变阻器接入电路的阻值变小，电路总电阻变小，电路电流变大，根据串联分压的规律可知，小灯泡两端的电压变大，滑动变阻器两端的电压变小，因此a为滑动变阻器的U-I关系图像，b为小灯泡的U-I关系图像，故①错误；
②由图线b可知，小灯泡的电阻随其两端电压的增大而增大，故当小灯泡两端的电压最小时，小灯泡的电阻最小，由题图乙可知，小灯泡两端的最小电压为1V，此时通过小灯泡的电流为0.2A，小灯泡的最小电阻为，故②错误；
③当R接入电路的阻值最大时，电路电流最小，分析图线a可知，此时两端电压为5V，通过的电流为0.2A，故的最大阻值为，故③正确；
④根据串联电路的电压规律并结合图像可知，电源电压为，电路中的最大电流为0.6A，故电路的最大功率为，故④正确。
故选C。
二、理解与应用（本题包括5个小题，共14分）
16. 如图是铺在青藏铁路冻土区路基两侧的“热棒”示意图。为了保持路基冻土不熔化，使用它能对路基进行主动______（选填“升温”或“降温”）。热棒的工作原理是：当路基温度上升时，液氨______（选填“吸收”或“放出”）热量变成气态氨上升到热棒的上端；通过散热片散热，气态氨发生______（填物态变化名称）又沉入了棒底。
【答案】降温；吸收；液化
【解析】当路基冻土温度升高时，为了避免路基冻土熔化，热棒能对路基进行主动降温。
当路基温度上升时，液氢吸收热量，汽化成气氨。
上升到热棒上端的气氨，放出热量，温度降低，液化成液氨，沉入到棒底。
17. 暴雨后立交桥下积水较深很不安全，物理学习小组为此设计了一个积水自动报警器，其原理图如图所示。图中A、B位置可以安装电铃或灯，要求地面没有积水时，灯亮，地面积水较深时，电铃响，根据设计要求，电铃应该安装在图中的_______（填“A”或“B”）位置。积水较深控制电路接通时，电磁铁的上方是它的_________（选填“N”或“S”）极。电磁继电器实质是一种_________（填“用电器”或“开关”）。

【答案】B ；S ；开关
【解析】地面积水是导体，当桥面下的水位升高到一定程度时，接通左边的控制电路，电磁铁有了磁性，吸下衔铁，动触点向下移动，接通电铃电路报警，所以电铃应安装在图中的B位置；电铃工作时，电流从电磁铁的上端流入、下端流出，根据安培定则可知，电磁铁的上端是S极；电磁继电器实质是一种开关，通过控制电路的通断来控制工作电路的工作状态。
18. 如图所示，电源电压3V不变，电阻R1=R2=R3=5Ω，只闭合开关S2，此时电流表A1的示数是_________A。同时闭合开关S1、S2、S3，此时是_________（选填“串联”或“并联”）电路，电流表A1和A2的示数之比是________。
【答案】0.3 ；并联；
【解析】如图只闭合开关S2，电路中R1与R2串联接入电路，电流表A1和A2测电路中的电流。已知电源电压U = 3V，R1=R2=5Ω，则电流表示数是。
[2][3]同时闭合开关S1、S2、S3时，电流从电源正极流出，在R1右端节点处分成二条支路，分别通过R1、R3，然后汇合流回电源负极，所以此时R1、R3是并联电路。此时电流表A1测R1支路的电流。电流A2测干路中的电流。
据并联电路电流规律和欧姆定律可知，电流表A1和A2的示数之比是。
19. 如右图所示电路中，电源电压恒为9V，电阻R1=10Ω，滑动变阻器R2的最大阻值是20Ω，则闭合开关后，当滑片Р在滑动变阻器上滑动时，电流表最小的示数是_______A，此时电压表示数为________V；如果电流表量程为0~0.6A，变阻器接入电路的最小阻值是___________Ω。
【答案】0.3 ； 6 ③. 5
【解析】由图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。电源电压恒为9V，电阻R1=10Ω，滑动变阻器R2的最大阻值是20Ω。当R2接入电路的电阻最大时，电路中的总电阻最大，此时电路电流最小，电流表最小的示数是
此时电压表的示数为
电流表量程为0~0.6A，当电路中的电流0.6A时，滑动变阻器接入电路的阻值最小，则电路中总电阻为
变阻器接入电路的最小阻值是
20. 如图所示，当闭合开关时发现静止在螺线管左侧的小车突然向右运动了一下，请标出电源右侧的极性（用“+”或“﹣”）和P点的磁感线方向。
【答案】见解析
【解析】当闭合开关时，发现静止在螺线管左侧的小车突然向右运动了一下，说明小车受到吸引力，根据异名磁极相互吸引，因而电磁铁的左侧为N，根据安培定则知，电流从右侧后面流入电磁铁，则电源右端是正极；根据磁体外部磁感线从N极出发进入S极，P点磁感线向右，如图所示：
三、实验与探究（本题包括3个小题。共22分）
21. 小明学习“电和磁”的相关知识时，完成了下列两组实验。
（1）在探究电流与磁场的关系实验中：如图甲，闭合开关的瞬间，观察到小磁针会偏转，该实验说明_____________；
（2）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图乙所示。铁屑的分布情况与_________磁体周围铁屑的分布情况相似。若只改变螺线管中的电流方向，铁屑分布情况__________（选填“会”或“不会”）改变；
（3）下列选项中与以上原理相同的是________。（填字母）
A. 电磁继电器B. 动圈式话筒C. 扬声器
（4）用如图丙所示的装置研究电磁感应：保持导体AB不动，使蹄形磁体快速向上运动，电流表指针__________（选填“不会”或“会”）偏转；
（5）通过实验我们还发现：感应电流方向不仅与导体运动方向有关，还与________有关；
（6）利用电磁感应原理工作的装置有________。（填字母）
A. 电铃B. 扬声器C. 电磁起重机D. 动圈式话筒
【答案】（1）通电导体周围存在磁场 （2）条形 ；不会
（3）AC （4）不会 （5）磁场方向 （6）D
【解析】【小问1】如图甲所示实验为奥斯特实验，闭合开关的瞬间，观察到小磁针会偏转，说明通电导体周围存在磁场。
【小问2】在板面上均匀地洒满铁屑，铁屑在磁场中被磁化为小磁体，轻敲玻璃板面，铁屑在磁场力的作用下有序排列，铁屑的分布情况与条形磁体周围铁屑的分布情况相似，铁屑的作用是显示磁场的分布情况。若只改变螺线管中的电流方向，通电螺线管极性发生改变，但磁场分布不变，因此铁屑分布情况不会改变。
【小问3】实验的原理是电流的磁效应。
A．电磁继电器通常用于控制电路，通过将需要控制的电路接到触点上，就可以利用继电器实现电路的通断控制。其原理是电流的磁效应，故A符合题意；
B．动圈式话筒的工作原理是通过电磁感应将声音信号转换成电信号，从而实现声音的传输和处理。故B不符合题意；
C．扬声器的工作原理都是将电信号转换为声信号，利用的是通电导体在磁场中受力原理，属于电流磁效应。故C符合题意。故选AC。
【小问4】保持导体AB不动，使蹄形磁体快速向上运动，AB相对于磁体未做切割磁感线运动。因此未产生感应电流，电流表指针不会偏转。
【小问5】只改变磁场方向或者只改变导体运动方向，感应电流方向均可改变，故感应电流方向不仅与导体运动方向有关，还与磁场方向有关。
【小问6】ABC．电铃、扬声器与电磁起重机均属于电流的磁效应原理，故ABC不符合题意；
D．动圈式话筒是声信号转化为电信号，利用电磁感应现象，故D符合题意；故选D。
22. 为了探究不同物质吸热能力，在两个相同的容器中分别装入质量、初温都相同的液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，应该向两个烧杯中加入__________（选填“质量”或“体积”）相同的两种不同液体；当它们吸收相同的热量时，可以通过________（选填“升高的温度”或“加热时间”）判断它们吸热性能的强弱。
（2）根据实验数据，小明做出了两种液体的温度随时间变化的图像如图乙所示。分析可知，两温度计示数都升高到30°C时，A增加的内能________（选填“>”、“=”或“ ；A （3）2.1×103J/(kg·℃） （4）D
【解析】【小问1】实验中，为了比较不同物质的吸热能力，需要控制一些变量。由于吸热能力与物质的质量、种类以及升高的温度有关，因此，在实验中应该向两个烧杯中加入质量相同的两种不同液体，以确保实验结果的准确性。用相同的装置加热，相同时间内两种液体吸收热量相同，当它们吸收相同热量时（即加热相同时间），通过比较升高的温度来判断它们吸热性能的强弱，升高温度越低，吸热能力越强。
【小问2】分析图像乙可知，当两温度计示数都升高到30℃时，A液体用的加热时间长，说明A液体吸收的热量多，因此A增加的内能大于B增加的内能，说明A液体的吸热能力强，所以在相同条件下，A液体能够释放更多的热量，因此冬天如果想自制暖手袋，应选A液体作为供暖物质，其效果更佳。
【小问3】由图可知，加热5min，相同质量A、B两种液体吸收相同的热量，A液体升高的温度为
B液体升高的温度为
则有
即
解得。
【小问4】沿海地区水多，水的比热容较大，在吸收或放出相同热量时，温度变化较小。由图丙可知，曲线D温度变化较小，所以沿海地区一天气温变化所对应的曲线是D。
23. 某物理实验小组正在使用“伏安法”测量未知电阻阻值，实验电路如图甲所示（电源电压3V）。
（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是______；
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为______A，则未知电阻______Ω。接下来测量多组实验数据算出平均值，这是为了__________；
（4）利用图甲实验器材还能完成下列探究实验______（选填“A”或“B”）。
A．探究电流与电压的关系
B．探究电流与电阻的关系
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为；
②闭合开关S，______________，读出电压表示数为；
③待测电阻____________（用已知和测量出的物理量符号表示）。
【答案】（1）见解析 （2） Rx断路 （3）0.16 ；10 ；减小误差 （4）A （5）滑片P移到b端时 ；
【解析】（1）电源电压3V，所以电压表选用0~3V的量程与定值电阻并联，如下图所示：
（2）闭合开关后，发现电流表无示数，可能电路断路，电压表有示数且示数接近3V，可能电阻断路。
（3）由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，电流为0.16A。
未知电阻
实验中，多次测量求平均值可以减小误差。
（4）定值电阻的阻值不变，根据控制变量法可知利用本实验器材还能完成探究电流与电压的关系，故选A。
（5）②闭合开关S，滑片P移到b端时，读出电压表示数为U2。
③在①中，电压表测电源电压U1；在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为U滑=U1-U2
由欧姆定律，电路中的电流
根据串联电路的规律和欧姆定律得待测电阻
四、分析与计算（本题包括2个小题，共14分）
24. 我国从餐饮废油（俗称地沟油）中成功提炼出了供飞机使用的生物航空煤油。为了测它的热值，二妹同学在水壶中装上质量为2kg、初温为30℃的水，燃烧生物航空煤油给水加热，如图所示，完全燃烧40g生物航空煤油后，测得水壶内水的末温为80℃。已知该加热装置的效率为25%，水的比热容为4.2×103J/(kg·℃)。求：
（1）此过程中水吸收的热量；
（2）此过程中生物航空煤油完全燃烧放出的热量；
（3）生物航空煤油的热值。
【答案】（1）；（2）；（3）
【解析】解：（1）水吸收的热量Q吸=cm(t-t0)=4.2×103J/(kg•℃)×2kg×(80℃-30℃)=4.2×105J
（2）根据知生物航空煤油完全燃烧放出的热量
（3）生物航空煤油热值
答：（1）此过程中水吸收的热量为4.2×105J；
（2）此过程中生物航煤完全燃烧放出的热量为1.68×106J；
（3）生物航煤的热值为4.2×107J/kg。
25. 图甲是某电吹风的原理图，S是切换开关，可实现“关”“凉风”“热风”之间的转换，其额定电压为220V，凉风挡额定电功率为88W，热风挡额定电功率为572W。求：
（1）电吹风正常工作，吹凉风时，通过电动机的电流是多大？
（2）电吹风正常工作，吹热风时，电热丝R的电阻是多大？
（3）某一天，小华断开家中其它用电器，只用电吹风吹热风时，发现家中如图乙所示的电能表6min指示灯闪烁了150次，求电吹风此时的实际功率是多少？
【答案】（1）0.4A （2）100Ω （3）500W
【解析】【小问1】由图甲可知，电吹风吹凉风时，电路为电动机的简单电路
【小问2】由图甲可知，电吹风吹热风时，电动机与电热丝并联
由公式可得，吹热风挡时电热丝的电阻为
【小问3】表示电路中用电器每消耗电能，电能表的指示灯闪烁3000次，则指示灯闪烁150次，电吹风消耗的电能
电吹风的实际功率为
