备战2025年中考物理真题分类汇编(全国通用)专题13电路、电流、电压、电阻(第01期)(学生版+解析)

这是一份备战2025年中考物理真题分类汇编(全国通用)专题13电路、电流、电压、电阻(第01期)(学生版+解析)，文件包含备战2025年中考物理真题分类汇编全国通用专题13电路电流电压电阻第01期教师版docx、备战2025年中考物理真题分类汇编全国通用专题13电路电流电压电阻第01期学生版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
【中考新考法】

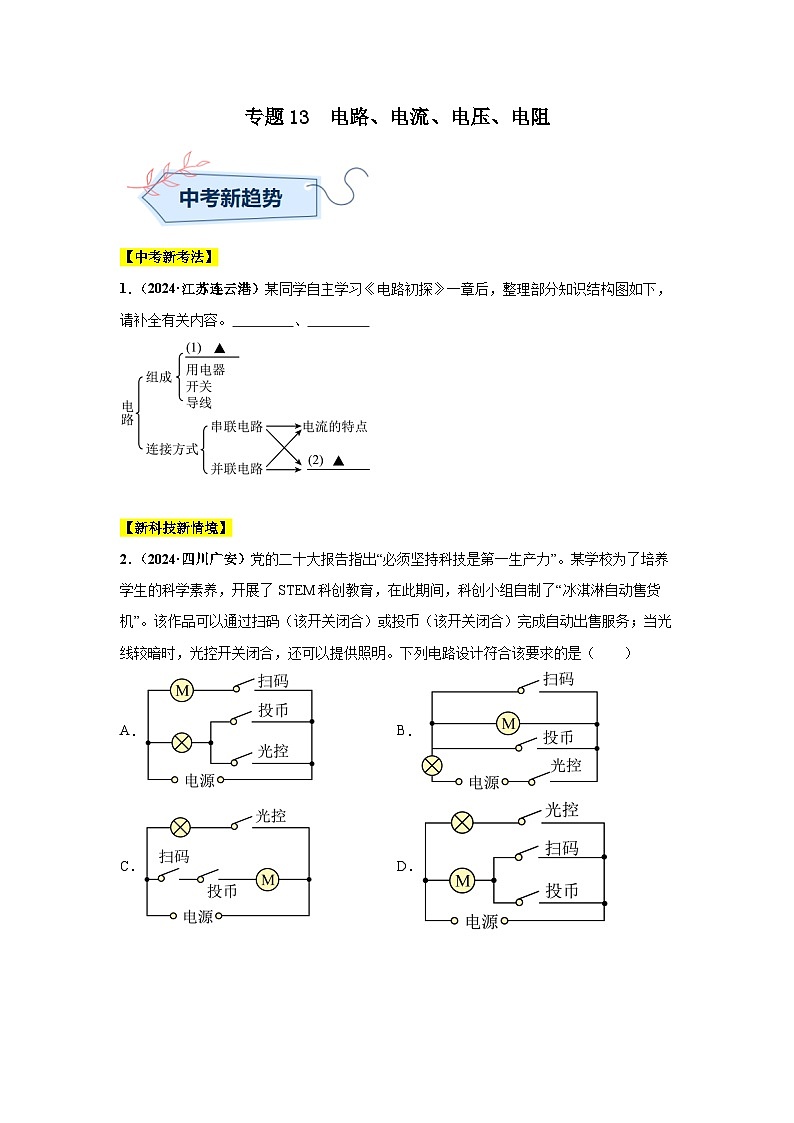

1．（2024·江苏连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如下，请补全有关内容。 、
【新科技新情境】

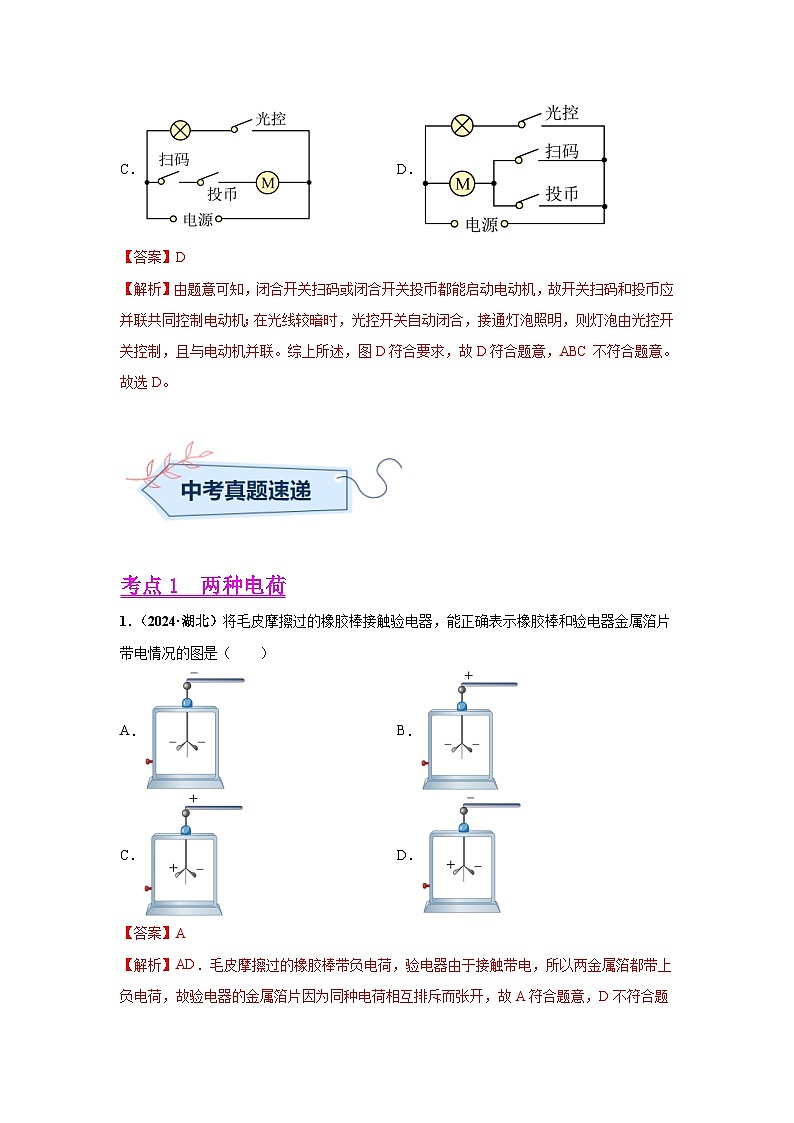

2．（2024·四川广安）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（ ）
A．B．
C．D．

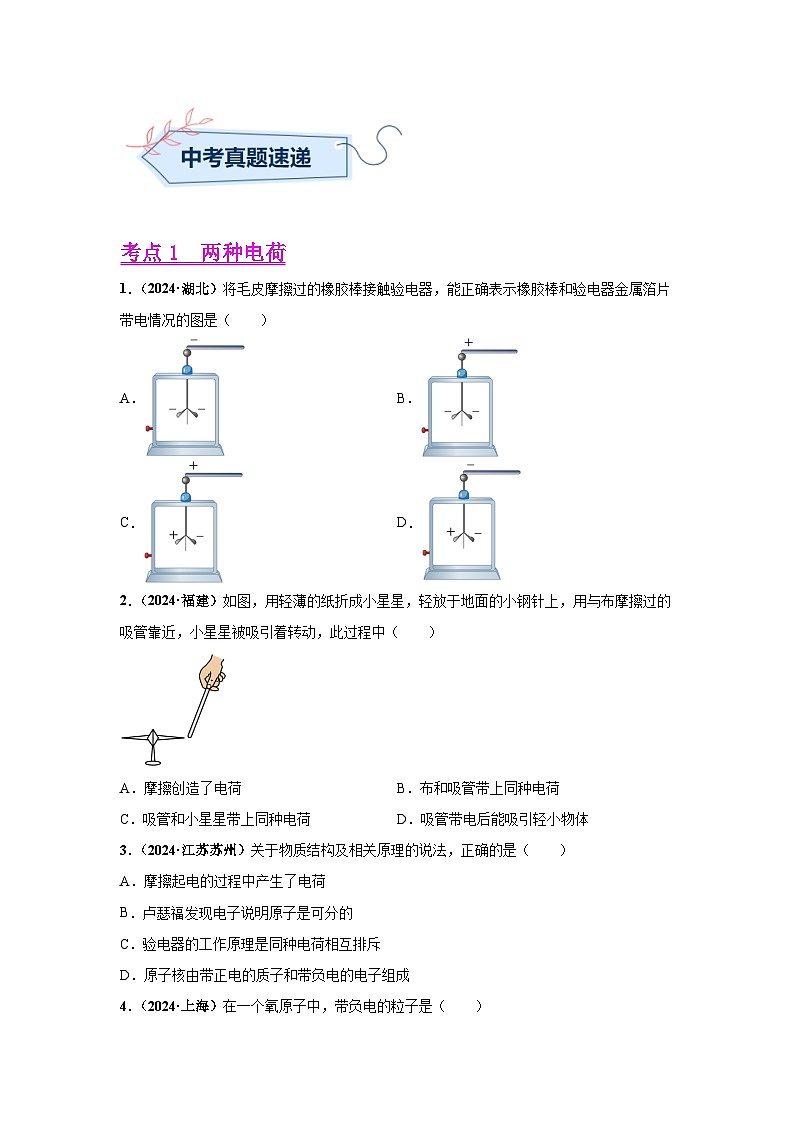

考点1 两种电荷
1．（2024·湖北）将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔片带电情况的图是（ ）
A．B．
C．D．

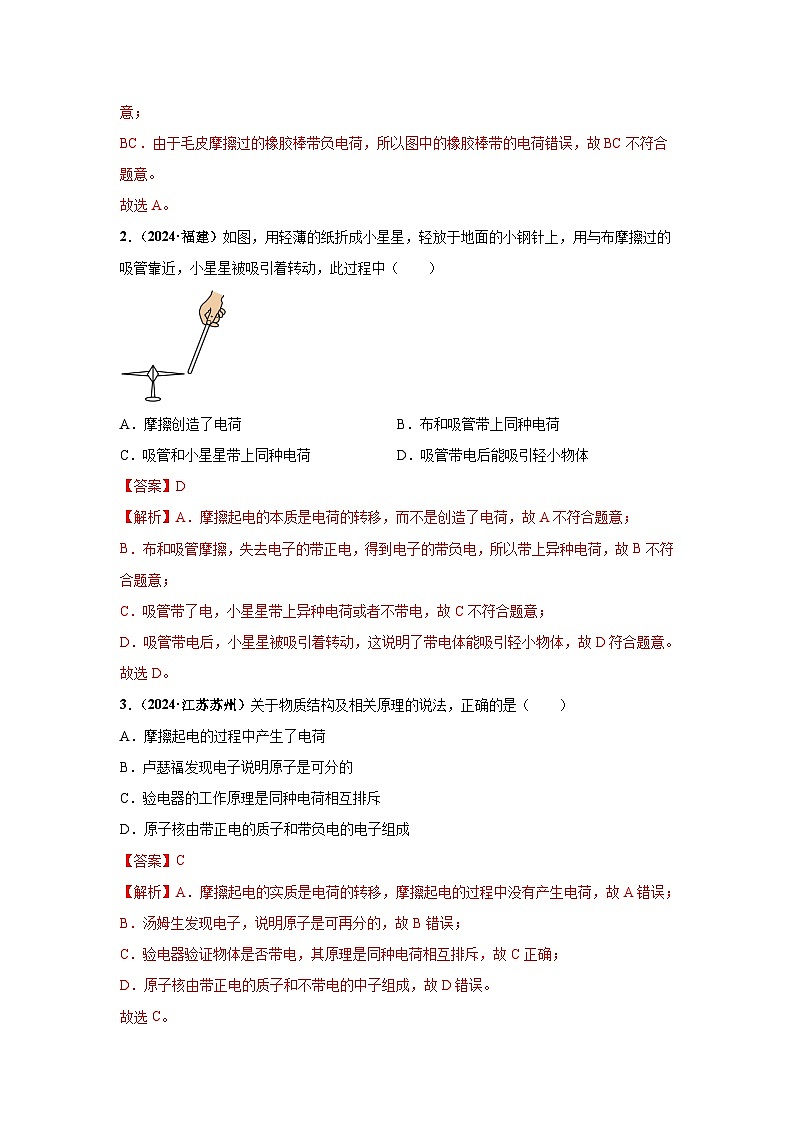

2．（2024·福建）如图，用轻薄的纸折成小星星，轻放于地面的小钢针上，用与布摩擦过的吸管靠近，小星星被吸引着转动，此过程中（ ）
A．摩擦创造了电荷B．布和吸管带上同种电荷
C．吸管和小星星带上同种电荷D．吸管带电后能吸引轻小物体
3．（2024·江苏苏州）关于物质结构及相关原理的说法，正确的是（ ）
A．摩擦起电的过程中产生了电荷
B．卢瑟福发现电子说明原子是可分的
C．验电器的工作原理是同种电荷相互排斥
D．原子核由带正电的质子和带负电的电子组成

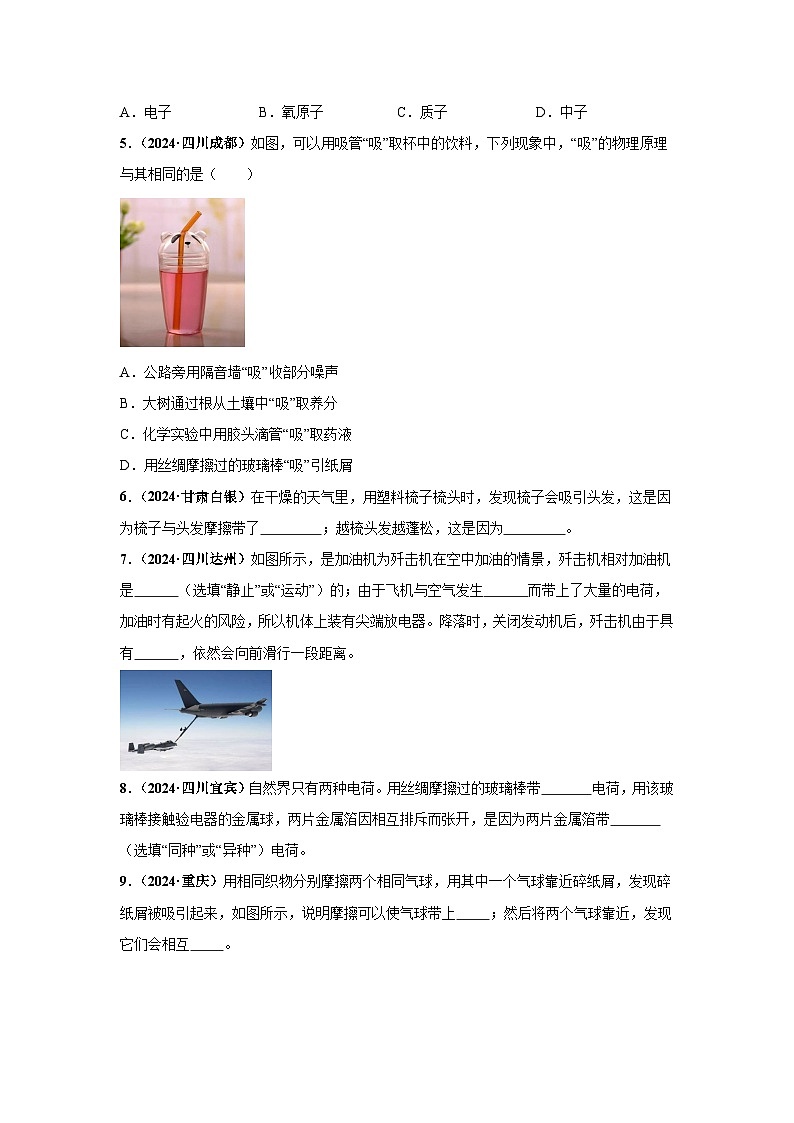

4．（2024·上海）在一个氧原子中，带负电的粒子是（ ）
A．电子B．氧原子C．质子D．中子
5．（2024·四川成都）如图，可以用吸管“吸”取杯中的饮料，下列现象中，“吸”的物理原理与其相同的是（ ）
A．公路旁用隔音墙“吸”收部分噪声
B．大树通过根从土壤中“吸”取养分
C．化学实验中用胶头滴管“吸”取药液
D．用丝绸摩擦过的玻璃棒“吸”引纸屑
6．（2024·甘肃白银）在干燥的天气里，用塑料梳子梳头时，发现梳子会吸引头发，这是因为梳子与头发摩擦带了 ；越梳头发越蓬松，这是因为 。
7．（2024·四川达州）如图所示，是加油机为歼击机在空中加油的情景，歼击机相对加油机是 （选填“静止”或“运动”）的；由于飞机与空气发生 而带上了大量的电荷，加油时有起火的风险，所以机体上装有尖端放电器。降落时，关闭发动机后，歼击机由于具有 ，依然会向前滑行一段距离。
8．（2024·四川宜宾）自然界只有两种电荷。用丝绸摩擦过的玻璃棒带 电荷，用该玻璃棒接触验电器的金属球，两片金属箔因相互排斥而张开，是因为两片金属箔带 （选填“同种”或“异种”）电荷。
9．（2024·重庆）用相同织物分别摩擦两个相同气球，用其中一个气球靠近碎纸屑，发现碎纸屑被吸引起来，如图所示，说明摩擦可以使气球带上 ；然后将两个气球靠近，发现它们会相互 。
考点2 串联和并联
10．（2024·湖南）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用表示人脸识别，、表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（ ）
A．B．
C．D．
11．（2024·福建）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（ ）
A．B．
C．D．
12．（2024·山东临沂）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下列模拟电路，符合要求的是（ ）
A．B．
C．D．
13．（2024·四川泸州）如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型，小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，并加装指示灯。电路设计要求为：只闭合开关，仅指示灯亮；再闭合开关，指示灯亮，电动机M转动；断开开关，指示灯熄灭，电动机M停止转动。满足该设计要求的电路是（ ）
A．B．
C．D．
14．（2024·四川遂宁）图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机工作，独轮车才开始运动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
15．（2024·四川成都）如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（ ）
A．盒内一定有两节电池B．盒内一定有电源供电
C．两只灯泡一定是串联关系D．两只灯泡一定是并联关系
16．（2024·重庆）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关，电源指示灯L亮；再闭合开关，电动机M工作拉动窗帘。当断开时，电动机M不能工作。如图所示电路中符合要求的电路是（ ）
A．B．
C．D．
17．（2024·四川南充）不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A．B．
C．D．
18．（2024·甘肃白银）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关，电吹风即吹出风来；若同时还闭合，吹出热风；若只闭合，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
考点3 电流的测量
19．（2024·山东临沂）认真学习是青春最好的模样！下列与学习有关的认知，最接近实际的是（ ）
A．读书声的传播速度约B．一本物理课本的质量约450g
C．教室内空调的额定电流约0.1AD．教室内舒适的温度约37℃
考点4 串并联电路中电流特点
20．（2024·山东滨州）下列说法正确的是（ ）
A．用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B．在物理学中，把正电荷定向移动的方向规定为电流的方向
C．同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D．电源是提供电压的装置，电路中有电源就一定会产生电流
21．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（ ）
A．电流表A2测通过灯L2的电流B．电流表A1和A2示数相等
C．断开S2，电流表A2示数变小D．断开S2，灯L1变暗
22．（2024·江苏苏州）探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则 A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是 的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程： 。
23．（2024·四川成都）在“探究并联电路中的电流特点”实验中，图甲是某小组同学设计的电路图。
（1）图乙是该小组连接的电路，闭合开关S，电流表测通过 的电流；
（2）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，记录实验数据如下表。
分析表中数据，以下说法不合理的是 ；
A．四次实验中电流表选用量程为0~0.6A
B．表中的数据均在误差范围内
C．此实验还可测量更多组数据
D．通过多次实验，可避免偶然性
（3）小成同学测量通过灯泡L1电流时，L1正常发光，L2忽亮忽灭，他接下来的操作应该是 。（写出一条即可）
考点5 电压
24．（2024·江苏扬州）下列数据接近实际的是（ ）
A．人感到舒适的环境温度约40℃B．一只鸡蛋的质量约50g
C．三层教学楼的高度约20mD．一节新干电池的电压约220V
25．（2024·四川成都）了解我国科技发展成就，关注身边的物理，是物理学习的基本要求。下列数据，符合实际的是（ ）
A．航空母舰福建舰排水量为80万吨B．我国特高压输电的电压为10千伏
C．我国家庭电路的电压为220伏D．家用轿车空载时的质量为20吨
26．（2024·重庆）下列物理量最接近实际的是（ ）
A．让人舒适的室温约为40℃B．中学生单臂长度约为2m
C．我国家庭电路电压为220VD．中学生的质量约为500kg
27．（2024·四川眉山）如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡和串联
B．电流表测量电路的总电流
C．若只断开，小灯泡熄灭，正常发光
D．若灯突然熄灭，是因为电压表发生断路
28．（2024·江西）生活中常用干电池作为 ，它是提供电压的装置，电压是电路中形成 的原因。
考点6 串并联电路中电压特点
29．（2024·陕西）如图，电源电压不变。闭合开关和，小灯泡和均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡和串联
B．若断开开关，电流表示数会变小
C．若小灯泡比亮，原因是小灯泡两端的电压比两端的电压大
D．若只闭合开关，电路中只有小灯泡发光
30．（2024·江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A．短路B．断路C．短路D．断路
31．（2024·四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A．短路B．短路C．开路D．开路
32．（2024·重庆）如图所示电路，电源电压保持不变，和是两个相同的小灯泡。先闭合开关，记录两电表示数；再闭合开关，电流表和电压表的示数变化情况是（ ）
A．电流表示数减小，电压表示数减小
B．电流表示数增大，电压表示数减小
C．电流表示数增大，电压表示数不变
D．电流表示数不变，电压表示数不变
33．（2024·山东烟台）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡短路B．灯泡短路C．灯泡断路D．灯泡断路
考点7 电阻
34．（2024·江苏扬州）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 。
35．（2024·四川广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 （选填“半导体”或“超导体”）。如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，由此可知，未发光部分与其它部分建设和谐校园之间是 联的。
实验次数
IA/A
IB/A
IC/A
1
0.30
0.22
0.50
2
0.22
0.28
0.50
3
0.24
0.22
0.46
4
0.28
0.30
0.28
