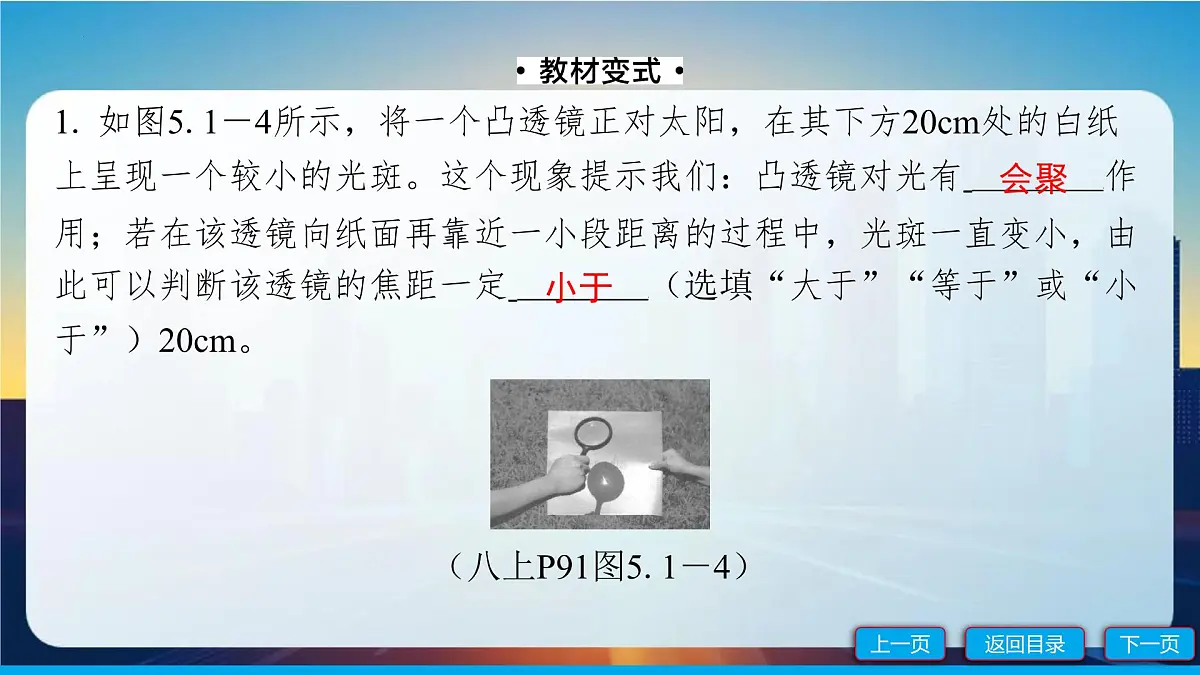

1. 如图5.1－4所示，将一个凸透镜正对太阳，在其下方20cm处的白纸上呈现一个较小的光斑。这个现象提示我们：凸透镜对光有 ⁠作用；若在该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定 （选填“大于”“等于”或“小于”）20cm。
（八上P91图5.1－4）

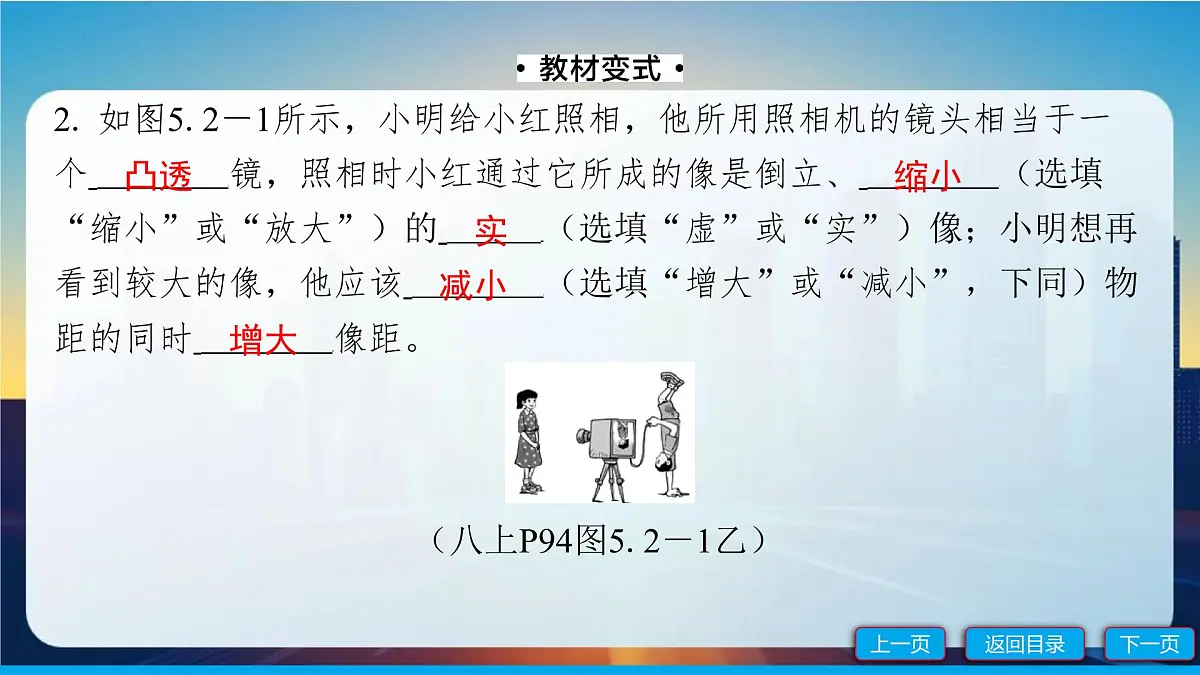

2. 如图5.2－1所示，小明给小红照相，他所用照相机的镜头相当于一个 镜，照相时小红通过它所成的像是倒立、 （选填“缩小”或“放大”）的 （选填“虚”或“实”）像；小明想再看到较大的像，他应该 （选填“增大”或“减小”，下同）物距的同时 ⁠像距。
（八上P94图5.2－1乙）
3. 如图5.2－3所示，投影仪上有一个相当于凸透镜的镜头，来自投影片上图案（或物体）的光，通过凸透镜后会聚在天花板上，形成的图案是 （选填“正立”或“倒立”）、放大的 （选填“实”或“虚”）像，为使我们能在前方屏幕上看到像，可在镜头的上方安装一个 ，作用是 ⁠。如果屏幕上的像大了，小明将怎样调节？ ⁠ ⁠。
将投影仪靠近屏幕（减小像距），同时将镜头
（八上P95图5.2－3改编）
4. 关于实像和虚像的光路图如图5.2－6和5.2－7所示，则下列说法中正确的是（　B　）

（八上P96图5.2－6改编）（八上P96图5.2－7改编）
5. 找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到该铅笔（如图5.3－3）。现将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，关于看到的现象，下列说法正确的是（　A　）
（八上P99图5.3－3）①先成虚像后成实像　②铅笔一直变长变大　③到某一位置时，笔尖突然改变方向　④铅笔先变长，后变短
6. （1）手持一个凸透镜，在室内的白墙和窗户之间移动（靠墙近些），移到某个位置时，窗户外的景物能在墙上成一个 ⁠ （填像的性质）像。这个现象启发我们，阴天可以用电灯泡发出的光替代太阳光估测凸透镜的 。（八上P96动手动脑学物理第3题改编）
倒立、缩小的
（2）“傻瓜相机”可以快速、方便地拍摄相片。“傻瓜相机”使用时需要调节光圈的大小和曝光的速度，因此有光圈和快门；“傻瓜相机”不需要“调焦”，这是因为： ⁠ ⁠ 。（八上P99动手动脑学物理第3题改编）
相机的镜头是用焦距较短的凸透镜制成
的，拍摄景物的距离远大于二倍焦距，所成的像非常接近透镜的焦点位
置，因此不需要“调焦”　
（3）在天安门广场某处，小丽想拍摄天安门城楼的全景，但发现在该位置只能从观景框中看到城楼的一部分。为了能拍摄到天安门城楼的全景，小丽应该向 （选填“靠近”或“远离”）天安门城楼的方向移动，同时将镜头往 （选填“前伸”或“后缩”）。（八上P99动手动脑学物理第6题改编）
7. [2024·宜宾]据专家介绍，12～18岁是青少年近视的高发期，爱眼护眼势在必行。如图5.4－3所示，图 （选填“甲”或“乙”）表示近视眼成像原理，应配戴图 （选填“丙”或“丁”）的眼镜进行矫正。
（八上P101图5.4－3改编）
8. 如图5.4－1所示，眼球好像一部照相机，角膜和晶状体的共同作用相当于一个 ，它把来自物体的光会聚在 上，形成物体的像。正常人眼的明视距离是 cm，某人所配戴的远视眼镜度数为500度，则眼镜的焦距为 m。
（八上P100图5.4－1改编）
9. 如图5.5－8所示，把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清的小物体，再拿一个放大镜位于水滴的上方，慢慢调节放大镜与水滴之间的距离，直到看清玻璃板下的小物体。关于水滴和放大镜的作用，下列说法中正确的是（　A　）
（八上P106图5.5－8改编）
10. 显微镜和望远镜的原理示意图如图5.5－1和5.5－3所示，下面是关于它们的二次成像的说法，其中正确的是（　C　）①显微镜先成放大的实像，再成放大的虚像②显微镜先成缩小的实像，再成放大的虚像③望远镜先成放大的实像，再成放大的虚像④望远镜先成缩小的实像，再成放大的虚像

（八上P103图5.5－1）（八上P103图5.5－3）
11. 小明取来两个焦距不同的放大镜，分别用一只手握住其中一个来模仿望远镜，它通过两个透镜观察前面远处树上的叶子，如图5.5－5，调整两个透镜的距离，直到看得清楚为止。下列说法正确的是（　D　）
（八上P104图5.5－5）
某物理兴趣小组在“探究凸透镜成像规律”时，将焦距为10cm的凸透镜固定在光具座上50.0cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，实验前调整好实验器材。如图所示，将蜡烛移至25.0cm刻度线处，移动光屏，呈现在光屏上清晰的像（像未画出）的特点是（　A　）
1. 如图，小刚在做“探究凸透镜成像规律”的实验时，将焦距为10cm的薄凸透镜固定在光具座上50.0cm刻度线处，将点燃的蜡烛放置在光具座上35.0cm刻度线处，移动光屏至80.0cm刻度线处，在光屏上得到烛焰清晰的像（像未画出）。下列说法正确的是（　D　）
①保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，可以在光屏上得到三次清晰的像②投影仪是利用如图成像原理工作的；蜡烛燃烧一段时间后，光屏上的像会向下移③保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像④将远视眼镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜
【方法点拨】物体通过凸透镜成不等大的实像时，物像间的距离是大于4f的；远视眼镜片对光具有会聚作用。
2. 如图所示，小明将蜡烛、凸透镜（f＝10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像（像未画出）。然后进行了如下的判断和作（每次操作均在图中基础上），下列说法正确的是（　B　）
3. [2024·连云港]小明将凸透镜正对太阳光，在距离凸透镜10cm的白纸上呈现一个最小、最亮的光斑，此凸透镜的焦距为 cm。他用该凸透镜观看书本上“中国梦”三个字时的情况如图所示，如果想看到更大的正立的“国”字，需要将凸透镜 （选填“远离”或“靠近”）书本，凸透镜和书本的距离应满足的条件是 ⁠。
[2021·绵阳]在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如下图所示时，光屏上得到清晰的像（像未画出）。下列说法正确的是（　A　）
4. 将物体放在凸透镜前16cm处，成一个倒立放大的像；放在凸透镜前24cm处，成一个倒立缩小的像。该透镜的焦距可能是（　B　）
5. 当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，在光屏上又成一清晰的缩小的像。凸透镜的焦距f的范围是（　A　）
某学习小组用图甲探究“凸透镜成像规律”，通过实验，绘制了像距v随物距u变化图像如图乙所示，此凸透镜的焦距是 cm。当蜡烛放在如图甲所示的位置时，调节光屏位置，直到光屏上得到清晰的像（像未画出），若此时在蜡烛与凸透镜之间靠近凸透镜处放一个近视眼镜，要在光屏上还能得到清晰的像，应该将光屏向 （选填“靠近”或“远离”）凸透镜方向移动。
[2020·绵阳]如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。下列关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系正确的是（　A　）
6. 利用如图装置探究凸透镜的成像规律，凸透镜（f＝10cm）固定在光具座50.0cm刻度线处。下列说法正确的是（　C　）
[2024·绵阳]在探究凸透镜成像的规律实验中，先用焦距为10cm的凸透镜进行实验，在光屏上得到清晰的放大实像；保持发光体和凸透镜的位置不变，仅换用焦距为20cm的凸透镜再次进行实验，则可能出现的实验现象是（　D　）A. 光屏靠近透镜，屏上得到清晰的缩小实像B. 光屏靠近透镜，屏上得到清晰的放大实像C. 光屏远离透镜，屏上得到清晰的缩小实像D. 光屏靠近或远离透镜，屏上均得不到实像
【方法点拨】更换焦距长短不同的凸透镜（包括能改变厚度的水透镜）成实像时，在物距相同的情况下，焦距越长，成像越远，成像越大；焦距越短，成像越近，成像越小。如果更换凸透镜后，物距小于凸透镜的焦距，光屏上不能成实像。
创新小组的同学们自制的照相机如图所示。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大、清晰的像，下列做法正确的是（　A　）
7. 电影放映机如图甲所示，其成像原理如图乙所示。在电影放映时，发现在银幕上的画面太小，正确的调节方法是（　C　）
8. [2024·聊城]在学习了凸透镜成像规律后，小慧同学计划制作一个“手机投影仪”。现有器材如下：焦距分别为10cm、20cm、30cm的凸透镜各一个，手机一部，长为30cm的纸盒，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸透镜分别固定在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清晰放大的像。下列说法正确的是（　B　）
9. 在鉴定文物时，常用放大镜观察文物的细微部分，看到的像是正立、放大的 像。如果在文物上有两条裂纹，要想使看到的像更大些，应该将放大镜离裂纹距离稍 （选填“远”或“近”）些。
人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚，近视远视一体眼镜（双光镜）可以解决这个问题。戴上这种眼镜，透过下半部分镜片可以看清书上文字，透过上半部分镜片可以看清远处景物。由此可知，近视远视一体眼镜下半部分镜片是 透镜，上半部分镜片对光具有 （选填“会聚”或“发散”）作用。
10. 为了研究眼睛的成像原理，小科自主研制了如图所示的实验装置。用水透镜模拟眼睛的晶状体，通过注水或抽水可改变水透镜凸起程度，光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后，调节水透镜凸度，直至光屏上成一个清晰倒立、 （选填“放大”“等大”或“缩小”）的实像（像未画出）。若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜 （选填“注水”或“抽水”）。小科继续实验，他将自己戴的眼镜放在蜡烛和透镜间适当位置时，光屏上清晰的像又变模糊了，将蜡烛远离透镜方向移动一段距离后，原来模糊的像又变清晰了，则小科所戴眼镜的镜片是 透镜。
如图所示，在“探究凸透镜成像”实验时，此时在光屏上能成蜡烛清晰的像（像未画出）。若将一副眼镜放在凸透镜与蜡烛之间，像变模糊。以下说法正确的是（　D　）
【方法点拨】在凸透镜成像时，加远（近）视眼镜，相当于改变凸透镜的焦距。加近视眼镜，起发散作用，成像变远；加远视眼镜，起会聚作用，成像变近。
11. 在“探究凸透镜成像规律”的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。如图，把眼镜放在烛焰与凸透镜之间，光屏上的像变得模糊（像未画出），将光屏适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（　D　）
1. 光通过凸透镜会发生折射，请将图中的入射光线或折射光线补画完整。
2. 请在图中画出入射光线经凹透镜折射后的光线。
3. 根据光的传播路径，在图中的方框内画出符合要求的透镜。
4. 物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖直向下照射在平面镜上，侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白了其中的道理。如图所示，F为凸透镜的焦点，一条光线经过焦点F射向凸透镜。请在图中画出该条光线经过凸透镜后的折射光线和经过平面镜后的反射光线。
5. 如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。
6. 如图，请画出光线经过凹透镜后射入水中的光路图。
7. 如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。
（1）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛并调整烛焰、凸透镜、光屏三者的中心在 ，这样做的目的是 ⁠ ⁠。
（2）小明正确调节后，将蜡烛置于凸透镜前30.0cm处，在光屏中心承接到了一个倒立、 的实像（像未画出），这样小明得出了u＞2f时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移到 ⁠ （选填“一倍和二倍焦距之间”或“二倍焦距以外”）的其他位置进行多次实验。
（3）若烛焰在凸透镜前15.0cm处，则可在凸透镜的另一侧得到一个 、 的 像（填像的性质）；将蜡烛向 ⁠（选填“左”或“右”，下同）移动，同时将光屏向 移动，才可能使光屏上的清晰像小一些。（4）通过多次实验，小明发现当f＜u＜2f时，v （选填“＜”“＞”或“＝”）u。（5）接下来，保持烛焰和凸透镜的位置不变，换一个焦距小一些的凸透镜，则所成像的大小比刚才的像 （选填“大”或“小”），光屏应向 （选填“左”或“右”）移动，才能在光屏上成清晰的像。
（6）如果要估测题（5）中凸透镜的焦距，可以让烛焰距离凸透镜 ，此时像距就近似等于焦距。（7）实验中由于蜡烛燃烧，光屏上的像会向 （选填“上”或“下”，下同）移动，这时应将凸透镜向 ⁠移动或将蜡烛向 移动，可使烛焰清晰的像成在光屏的中央。（8）当u＝5cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将 （选填“变大”“变小”或“不变”）。
【实验拓展】（1）将蜡烛移至一倍焦距与二倍焦距之间某处，光屏上成清晰的像。若烛焰中心下降1cm，光屏上的像会向 （选填“上”或“下”）移动，移动的距离 （选填“大于”“小于”或“等于”）1cm。（2）如果在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是 （选填“凸透镜”或“凹透镜”），可用于矫正 （选填“近视眼”或“远视眼”）。
（3）光屏上得到烛焰清晰的像时，小明不小心用手指指尖触摸到凸透镜，此时光屏上 （选填“会有指尖的像”“会出现指尖的影子”或“烛焰的像暗了一些”），且像 ⁠ （选填“仍完整”或“不完整”）。（4）如图乙，某一物体的形状如实线框内所示，右边4个虚线框内是供选择的物体像的形状，将图中序号填入合适位置（只考虑像的形状，不考虑像的大小）：
①照相机的底片上，该物体的像的形状为 ⁠；②把投影仪的反射平面镜卸掉，让物体的像成在天花板上，这时看到该物体的像的形状为 ⁠；③放大镜看物体，看到该物体的像的形状为 ⁠。
（5）光屏上找不到像的原因可能有：
①烛焰、透镜、光屏的中心不在 处；
②蜡烛放在 ，所成的是虚像；
③蜡烛放在 ，不能成像；
④成实像时，像距太 ，超出了光屏与透镜的最大距离。
