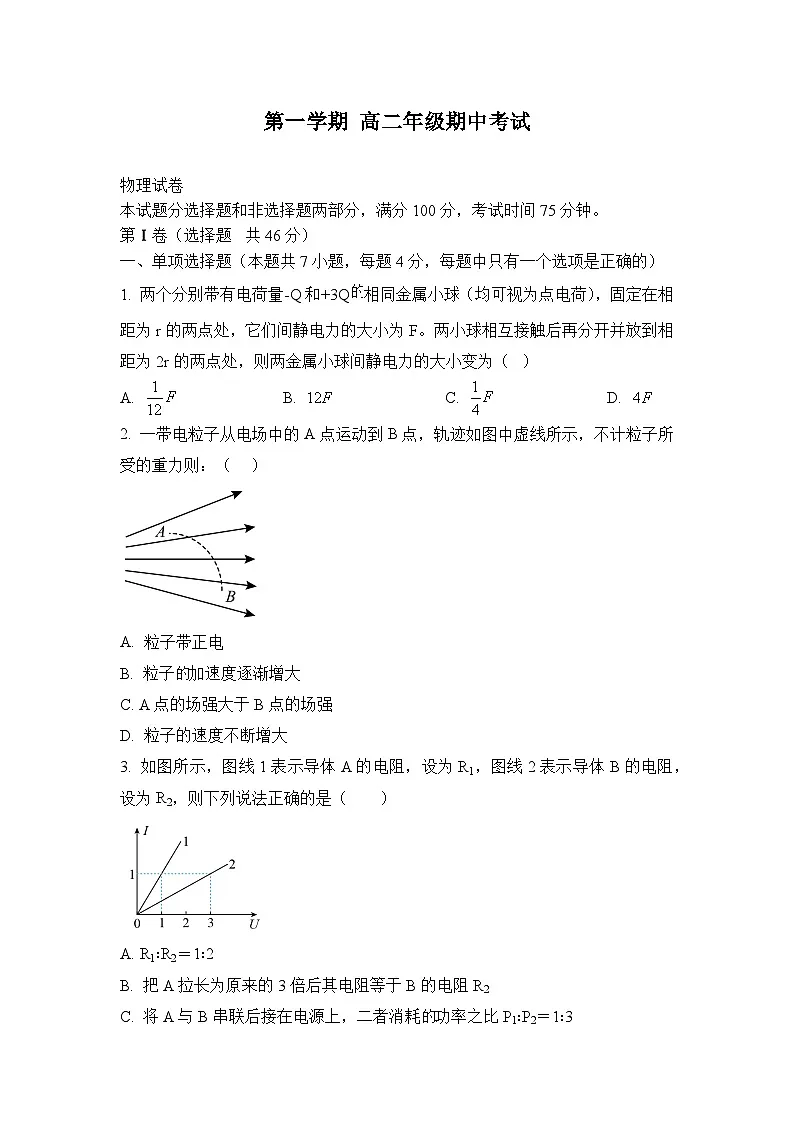

本试题分选择题和非选择题两部分，满分100分，考试时间75分钟。
第Ⅰ卷（选择题 共46分）
一、单项选择题（本题共7小题，每题4分，每题中只有一个选项是正确的）
1. 两个分别带有电荷量-Q和+3Q相同金属小球（均可视为点电荷），固定在相距为r的两点处，它们间静电力的大小为F。两小球相互接触后再分开并放到相距为2r的两点处，则两金属小球间静电力的大小变为（ ）
A. B. C. D.
2. 一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示，不计粒子所受的重力则：（ ）
A. 粒子带正电
B. 粒子加速度逐渐增大
C. A点的场强大于B点的场强
D. 粒子的速度不断增大
3. 如图所示，图线1表示导体A的电阻，设为R1，图线2表示导体B的电阻，设为R2，则下列说法正确的是（ ）
A. R1∶R2＝1∶2
B. 把A拉长为原来的3倍后其电阻等于B的电阻R2
C. 将A与B串联后接在电源上，二者消耗功率之比P1∶P2＝1∶3
D. 将A与B并联后接于电源上，通过二者的电流之比I1∶I2＝1∶3

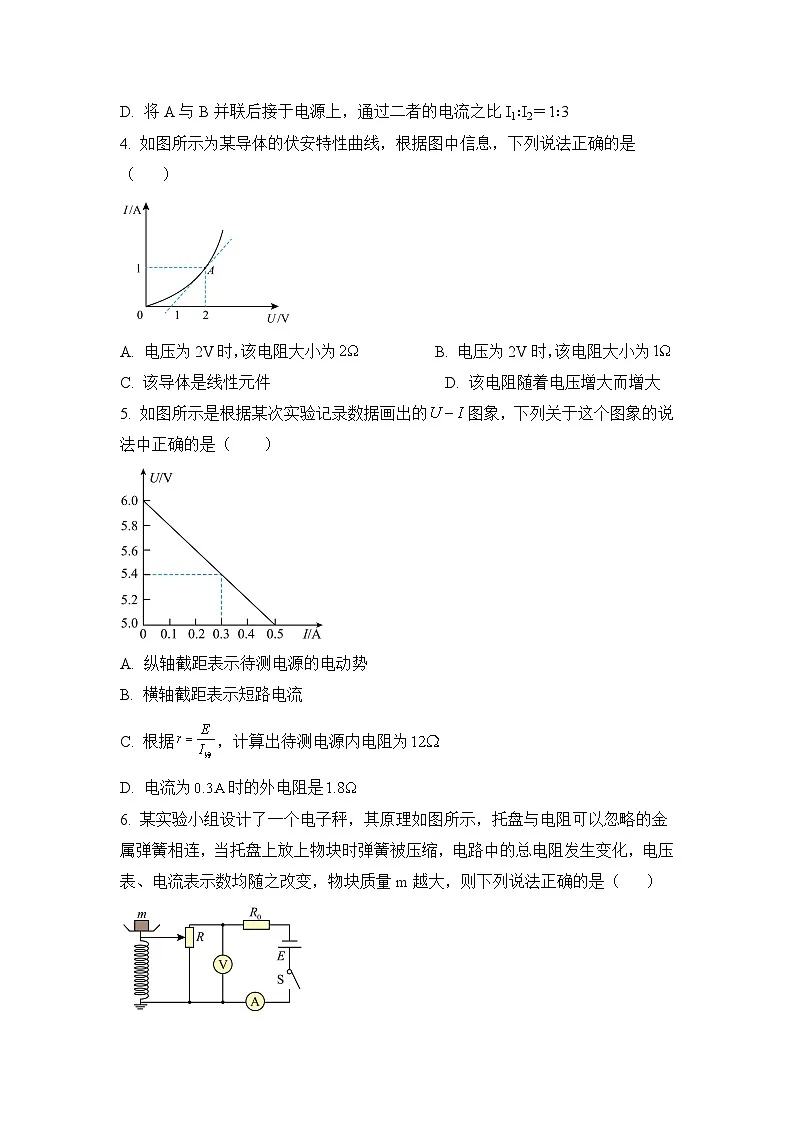

4. 如图所示为某导体的伏安特性曲线，根据图中信息，下列说法正确的是（ ）
A. 电压为2V时，该电阻大小为B. 电压为2V时，该电阻大小为
C. 该导体是线性元件D. 该电阻随着电压增大而增大
5. 如图所示是根据某次实验记录数据画出的图象，下列关于这个图象的说法中正确的是（ ）
A. 纵轴截距表示待测电源的电动势
B. 横轴截距表示短路电流
C. 根据，计算出待测电源内电阻为
D. 电流为时的外电阻是
6. 某实验小组设计了一个电子秤，其原理如图所示，托盘与电阻可以忽略的金属弹簧相连，当托盘上放上物块时弹簧被压缩，电路中的总电阻发生变化，电压表、电流表示数均随之改变，物块质量m越大，则下列说法正确的是（ ）
A. 电流表示数越大B. 电流表示数越小C. 电压表示数越小D. 电路中总电阻越小

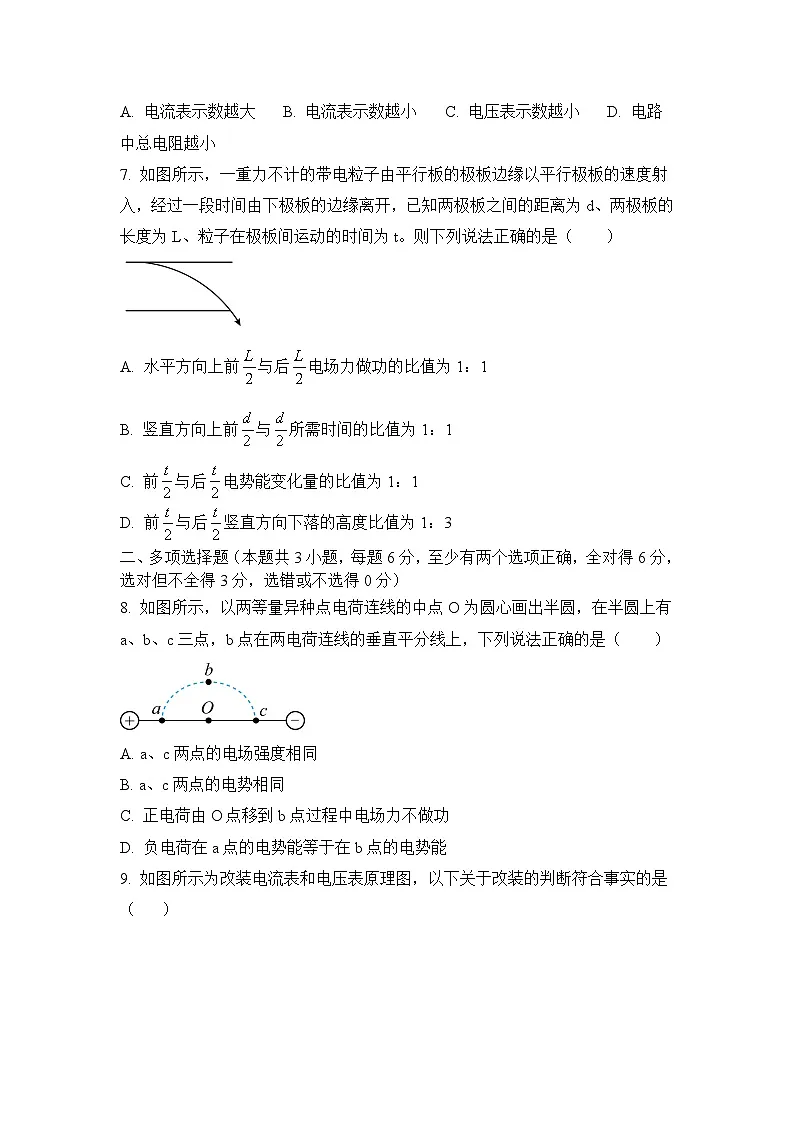

7. 如图所示，一重力不计的带电粒子由平行板的极板边缘以平行极板的速度射入，经过一段时间由下极板的边缘离开，已知两极板之间的距离为d、两极板的长度为L、粒子在极板间运动的时间为t。则下列说法正确的是（ ）
A. 水平方向上前与后电场力做功的比值为1：1
B. 竖直方向上前与所需时间的比值为1：1
C. 前与后电势能变化量的比值为1：1
D. 前与后竖直方向下落的高度比值为1：3
二、多项选择题（本题共3小题，每题6分，至少有两个选项正确，全对得6分，选对但不全得3分，选错或不选得0分）
8. 如图所示，以两等量异种点电荷连线的中点O为圆心画出半圆，在半圆上有a、b、c三点，b点在两电荷连线的垂直平分线上，下列说法正确的是（ ）
A. a、c两点的电场强度相同
B. a、c两点的电势相同
C. 正电荷由O点移到b点过程中电场力不做功
D. 负电荷在a点的电势能等于在b点的电势能
9. 如图所示为改装电流表和电压表原理图，以下关于改装的判断符合事实的是（ ）
A. 开关S打在1时为电流表，越小量程越大
B. 开关S打在1时为电压表，越大量程越大
C. 开关S打在2时为电流表，越小量程越大
D. 开关S打在2时为电压表，越小量程越小
10. 有一匀强电场，方向平行于坐标轴平面，平面内a、b、c、d四点的位置如图所示，cd，cb分别垂直于x轴、y轴，其中a、b、c三点电势分别为2.0V、4.0V、5.0V。将电荷量为的正点电荷从a点沿abcd路线移动，则下列判断正确的是（ ）
A. 坐标原点0的电势为3.5V
B. 电场强度的大小为
C. 该点电荷在d点的电势能为
D. 该点电荷从a点移动到d点的过程中，电场力做功为
第Ⅱ卷 非选择题（共54分）
三、实验题（每空2分，满分16分。请将正确的答案写在答题卡上。）
11. 某同学欲利用图甲所示电路测量金属丝的电阻率。实验室可提供如下器材：
A.待测金属丝：阻值约为，额定电流约为；
B.电池组：电动势为，内阻不计；
C.电压表：量程为，内阻约为；
D.电压表：量程为，内阻约为；
E.电流表：量程为，内阻约为；
F.电流表：量程为，内阻约为；
G.滑动变阻器：调节范围为；
H.螺旋测微器，毫米刻度尺，开关S，导线若干。
（1）用螺旋测微器测量金属丝的直径，示数如图乙所示，则螺旋测微器的示数为_________。
（2）在尽可能减小测量误差的情况下，电压表应选用_________（填“C”或“D”），电流表应选用________（填“E”或“F”）。
（3）若金属丝的直径为d，测得长为L的金属丝的两端电压为U，金属丝中通过的电流为I，则该金属丝的电阻率_____________。
12. 某学习小组利用图甲电路测量干电池的电动势E和内阻r（约），其中R为电阻箱，为定值电阻，其实验步骤如下：

（1）测量R的阻值，断开开关S，先将多用电表选择开关旋至欧姆挡“×1”倍率，进行欧姆调零，测量时的示数如图乙所示，则其读数为______；
（2）将多用电表的选择开关旋至直流电压挡，闭合开关S，调节并记下电阻箱阻值R和电压表的示数U，则接a点的那支表笔是________（选填“红”或“黑”）表笔；
（3）多次改变电阻箱的阻值R，记录下对应的电压U；
（4）以为纵轴、为横轴，根据实验数据作出图线如图丙所示；
（5）若不考虑多用电表对电路的影响，结合图丙可知，干电池的电动势________V，内阻______（计算结果均保留两位有效数字）。
四、计算题（共38分）（要求有必要的文字说明和演算过程）
13. 汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为58A，若电源电动势为12.5V，内阻为0.05Ω，电动机内阻为0.02Ω，电流表内阻不计，则电动机启动时。求：
（1）电源的输出功率；
（2）电动机的输出功率。
14. 如图所示，光滑固定斜面（足够长）倾角为37°，一带正电的小物块质量为，电荷量为，置于斜面上，当沿水平方向加如图所示的匀强电场时，带电小物块恰好静止在斜面顶端，从某时刻开始，电场强度变化为原来的，已知斜面长。（，，）求：
（1）原来的电场强度大小（可用字母表示）；
（2）小物块运动加速度，小物块滑到底端的速度。
15. 如图所示，一光滑的半圆形绝缘轨道，其半径，与处在、竖直向下的匀强电场中的水平绝缘轨道平滑连接；一带正电的小滑块，质量，与水平轨道间的动摩擦因数，从位于N点右侧处的M点以初速度向左运动。半圆形轨道区域无电场，取。求：
（1）滑块向左滑动时受到的摩擦力大小；
（2）要使小滑块恰能运动到圆轨道的最高点Q，则滑块应以多大的初速度向左运动？
（3）在（2）问情况下，滑块落回到水平面时离N点的水平距离（结果保留2位小数）。
