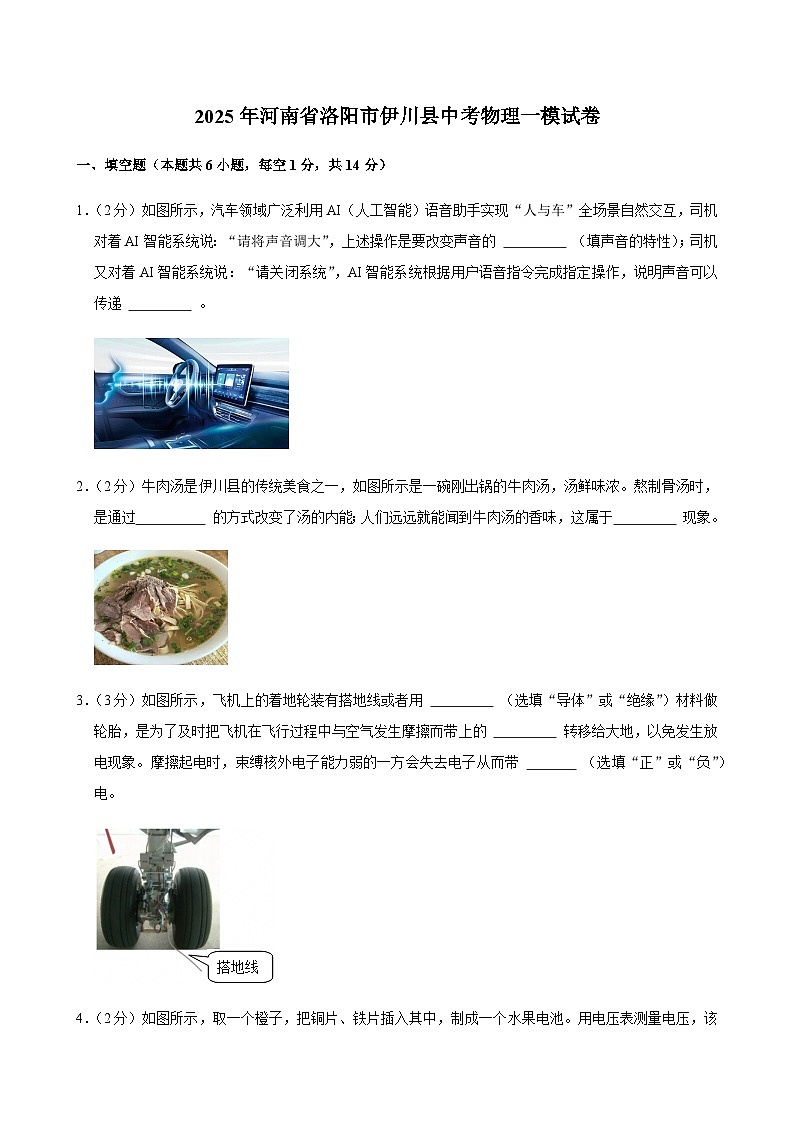

2025年河南省洛阳市伊川县中考物理一模试卷

这是一份2025年河南省洛阳市伊川县中考物理一模试卷，共32页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1．（2分）如图所示，汽车领域广泛利用AI（人工智能）语音助手实现“人与车”全场景自然交互，司机对着AI智能系统说：“请将声音调大”，上述操作是要改变声音的 （填声音的特性）；司机又对着AI智能系统说：“请关闭系统”，AI智能系统根据用户语音指令完成指定操作，说明声音可以传递 。
2．（2分）牛肉汤是伊川县的传统美食之一，如图所示是一碗刚出锅的牛肉汤，汤鲜味浓。熬制骨汤时，是通过 的方式改变了汤的内能；人们远远就能闻到牛肉汤的香味，这属于 现象。
3．（3分）如图所示，飞机上的着地轮装有搭地线或者用 （选填“导体”或“绝缘”）材料做轮胎，是为了及时把飞机在飞行过程中与空气发生摩擦而带上的 转移给大地，以免发生放电现象。摩擦起电时，束缚核外电子能力弱的一方会失去电子从而带 （选填“正”或“负”）电。

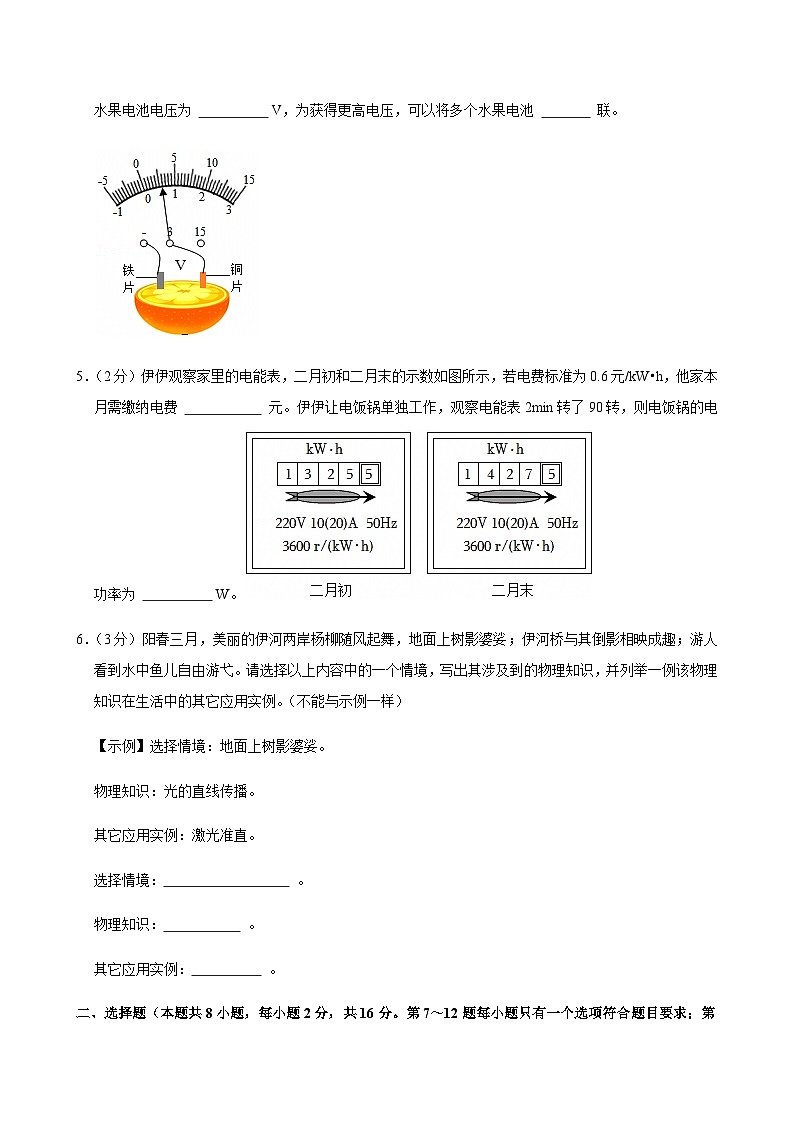

4．（2分）如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。用电压表测量电压，该水果电池电压为 V，为获得更高电压，可以将多个水果电池 联。
5．（2分）伊伊观察家里的电能表，二月初和二月末的示数如图所示，若电费标准为0.6元/kW•h，他家本月需缴纳电费 元。伊伊让电饭锅单独工作，观察电能表2min转了90转，则电饭锅的电功率为 W。
6．（3分）阳春三月，美丽的伊河两岸杨柳随风起舞，地面上树影婆娑；伊河桥与其倒影相映成趣；游人看到水中鱼儿自由游弋。请选择以上内容中的一个情境，写出其涉及到的物理知识，并列举一例该物理知识在生活中的其它应用实例。（不能与示例一样）
【示例】选择情境：地面上树影婆娑。
物理知识：光的直线传播。
其它应用实例：激光准直。
选择情境： 。
物理知识： 。
其它应用实例： 。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．（2分）宁夏西吉土豆淀粉含量高，深受人们喜爱。某初中生手拿一个土豆，如图所示，请根据图片信息估测土豆的实际长度约为（ ）
A．1mmB．10cmC．50cmD．1m
8．（2分）如图所示，在一个纸板上打若干个小孔，组成一个心形。在室内让这个纸板在烛焰和白墙之间移动，在墙上能看到的图案是（ ）
A．B．
C．D．
9．（2分）川川透过爷爷的老花镜看远处的楼房，发现楼房成倒立缩小的像。以下说法正确的是（ ）
A．老花镜对光有发散作用
B．老花镜不能当放大镜使用
C．投影仪与该成像原理相同
D．远视眼是因为晶状体变薄
10．（2分）伊伊对八年级物理上册课本封面很感兴趣，她寒假去哈尔滨旅游时想模仿教材封面做一次。在零下36℃的室外她把一杯10℃的水泼向空中，水在空中没有结冰，也没有惊艳的视觉效果；接下来她使用95℃的热水泼向空中，热水划成弧线，形成完美的“泼水成冰”效果，如图。关于“泼水成冰”下列说法正确的是（ ）
A．“泼水成冰”现象中的冰是由泼出去的水直接凝固而成
B．“泼水成冰”现象中的冰是由水蒸气凝华或液化后凝固而来
C．和“泼水成冰”形成原理相同的自然现象还有冰雪消融
D．开水提供水蒸气的物态变化过程是升华，升华过程需要放热
11．（2分）如图是一新型手电筒。上下快速晃动时，筒内的磁体会上下运动，使筒壁上的线圈内产生感应电流，并为筒内的蓄电池充电。下列说法正确的是（ ）
A．该装置利用了电动机原理
B．上下快速晃动时电能转化为机械能
C．该装置利用了发电机原理
D．为蓄电池充电时化学能转化为电能
12．（2分）在物理学习中，经常会用到一些科学研究方法，如“探究声音的产生条件时，将发声的音叉触及水面，水花四溅”，以下实例中所用研究方法与此相同的是（ ）
A．液体温度计利用液柱长短来显示温度高低
B．探究平面镜成像规律时使用两只一模一样的蜡烛
C．抽出玻璃罩内的空气，听到铃声变小，得出真空不能传声
D．比较物体运动的快慢时，在相同的时间内，比较物体经过的路程
（多选）13．（2分）科技改变生活，创新驱动发展。下列科技与生活的实例说法正确的是（ ）
A．“华龙一号”核电站利用核裂变产生的能量发电
B．“复兴号”动车组控制系统中的芯片由超导体制成
C．5G和4G通讯信号的电磁波在真空中传播的速度相等
D．新能源汽车中用到的氢能、太阳能等能源，均属于不可再生能源
（多选）14．（2分）“格物致知”物理社团学生自制了一个“油量表”，其简化电路图如图甲所示。加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端；当油量≤5L时，油量表会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示。已知电源电压恒为6V，定值电阻R0的阻值为100Ω，下列说法正确的是（ ）
A．油量表是由电压表改装而成的
B．油量减少时，电路的电流减小
C．当电路中电流为0.01A时，油量为25L
D．当R0两端的电压是1V，油箱会报警
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）如图甲是甘肃敦煌的熔盐塔式光热电站，使用了超过1.2万面定日镜，定日镜能追踪太阳，将阳光准确反射到吸热塔的顶端。某时刻太阳在S点，地面上的定日镜MN恰好将太阳光反射到塔顶上A点，请在图乙中画出该时刻的反射光路（保留作图痕迹）。
16．（2分）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
四、实验探究题（本题共3小题，第17题5分，第18题6分，第19题7分，共18分）
17．（5分）川川在烧水和煮豆浆时发现豆浆比水先沸腾。他猜想原因可能是：
A.豆浆的沸点比水低；
B.豆浆的比热容比水小。
于是通过图甲所示的两套相同实验装置进行探究。
（1）烧杯中装有初温和 均相等的水和豆浆。某时刻水中温度计示数如图甲所示，其温度是 ℃；
（2）川川根据实验数据绘制了豆浆的温度随时间变化图像a和水的温度随时间变化图像b，如图乙所示，由图像可知，猜想 （填“A”或“B”）是错误的。水和豆浆升高相同的温度， 吸收的热量多；
（3）实验中川川还发现豆浆在82℃时就产生了大量气泡，但通过分析图像，判断出82℃时豆浆并未沸腾，他判断的依据是 。
18．（6分）伊伊和川川一起做“探究并联电路中电流的规律”，如图甲是他们设计的实验电路图。
（1）按照如图甲连接好电路，闭合开关前伊伊发现电流表指针偏转到零刻度线左侧，则接下来他们应该 ；
（2）调整后，他们连接的电路如图乙，此时电流表测量的是 （填“A”“B”或“C”）点的电流；闭合开关后，看到灯L1发光，灯L2不发光，电流表有示数，若故障出现在小灯泡处，则可能存在的故障是 ；
（3）测量过程中，伊伊准备将图乙中a导线与电流表“0.6”接线柱相连的那一端，改接到电流表“﹣”接线柱上，其他都不动，川川认为这样不能测出通过灯L2的电流，川川的理由是 ；
（4）测出A、B、C三处的电流如下表所示，分析表中数据可初步得出并联电路中电流的规律： （只写表达式）。川川指出：为了得出更普遍的规律，应当进行多次实验，操作方法是 。
19．（7分）伊伊在伊滨公园捡到一块小石头，很好奇它的密度，就带到学校和川川一起进行测量。
（1）将天平放在水平台上，调节 至标尺左端零刻度线处，发现指针静止时的位置如图甲所示，接下来他应 ，直至天平平衡。
（2）称量时，天平平衡后，所用砝码情况和游码位置如图乙，则石块的质量为 g；用量筒测量石块的体积如图丙，则石块的密度为 kg/m3。
（3）将小石块放入量筒中时有水溅出，则密度测量值偏 。
（4）爱动脑筋的川川认为，不用量筒也能测出石块的密度，测完石块质量m后，只增加了一个小烧杯。步骤如下：
①向烧杯中加入适量的水，如图丁A，用天平测出烧杯和水的总质量m1；
②把石块轻轻浸没在水中，在烧杯壁上标记水面位置，如图B；
③将石块从水中取出，如图C；
④ ，如图D，再用天平测出烧杯和水的总质量m2，则石块的密度ρ石＝ （用m、m1、m2和ρ水表示）。
五、综合应用题（本题共2小题，第20题10分，第21题8分，共18分）
20．（10分）即热式电热水器是一种可以快速加热流水的热水器，它较传统的热水器的优点在于：它没有储水箱，体积小巧，即开即热，不开不加热，节能且加热效率高，同时还能方便地控制水温、流速等，如表是某款即热式电热水器的铭牌。
（1）即热式电热水器是利用了电流的 效应工作的，相比传统热水器，它的 （填“电功”或“电功率”）明显大一些，因此加热速度快；
（2）伊伊家现有三孔插座的额定电流是20A，用该插座仅给这款即热式电热水器供电，请通过计算说明，是否符合电路安全要求；
（3）该即热式电热水器正常工作时，1min内能将3.3kg的水从20℃加热到40℃，求该电热水器的加热效率；
[水的比热容c水＝4.2×103J/（kg•℃）]
（4）该即热式电热水器的铭牌中规定了供电线的最小线径，请结合学过的物理知识解释这样规定的原因。
21．（8分）如图甲所示是某高速路口汽车监控装置的简化电路图，电源电压恒定为9V，RL为光敏电阻，其阻值随光照强度的增大而减小，R0为阻值为10Ω的定值电阻，光源射出的远红外激光束穿过通道照射到光敏电阻RL上，当有汽车通过时，车身将阻挡激光光束的射入。如图乙所示是某段时间内电压表的示数随时间变化的关系图像。
（1）当有汽车通过时，电压表示数 （填“增大”或“减小”）；
（2）当有汽车通过时，求光敏电阻的阻值；
（3）求在0～10s内电路消耗的电能。
2025年河南省洛阳市伊川县中考物理一模试卷
参考答案与试题解析
一．选择题（共6小题）
二．多选题（共2小题）
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）如图所示，汽车领域广泛利用AI（人工智能）语音助手实现“人与车”全场景自然交互，司机对着AI智能系统说：“请将声音调大”，上述操作是要改变声音的 响度 （填声音的特性）；司机又对着AI智能系统说：“请关闭系统”，AI智能系统根据用户语音指令完成指定操作，说明声音可以传递 信息 。
【分析】物理学中把人耳能感觉到的声音的强弱称为响度，响度的大小与声音的振幅有关，振幅越大，响度越大，振幅越小，响度越小。
声可以传递信息和能量。
【解答】解：“请将声音调大”，上述操作是要改变声音的振动幅度来改变声音的响度；司机又对着AI智能系统说：“请关闭系统”，AI智能系统根据用户语音指令完成指定操作，说明声音可以传递信息。
故答案为：响度；信息。
2．（2分）牛肉汤是伊川县的传统美食之一，如图所示是一碗刚出锅的牛肉汤，汤鲜味浓。熬制骨汤时，是通过 热传递 的方式改变了汤的内能；人们远远就能闻到牛肉汤的香味，这属于 扩散 现象。
【分析】（1）改变内能的方式有做功和热传递；在生活中利用水降温，是利用热传递改变内能的；
（2）组成物质的分子在永不停息地做无规则运动。
【解答】解：熬制骨汤时，汤吸收热量，是通过热传递的方式改变物体的内能。
喝汤时，浓郁的香味扑面而来，这是由于分子不停地在做无规则运动，属于扩散现象。
故答案为：热传递；扩散。
3．（3分）如图所示，飞机上的着地轮装有搭地线或者用 导体 （选填“导体”或“绝缘”）材料做轮胎，是为了及时把飞机在飞行过程中与空气发生摩擦而带上的 电荷 转移给大地，以免发生放电现象。摩擦起电时，束缚核外电子能力弱的一方会失去电子从而带 正 （选填“正”或“负”）电。
【分析】静电危害是由于物体相互间不断摩擦，发生电荷转移，使物体带上了静电，若不及时导走，会出现放电危害。
【解答】解：飞机在飞行过程中与空气发生摩擦，电荷发生转移而使飞机带上电荷，为了避免发生放电现象，应将飞机带的电荷转移给大地，所以应用导电橡胶做轮胎。
摩擦起电时，电子会进行转移，束缚核外电子能力弱的一方会失去电子从而带正电，束缚核外电子能力强的一方会得到电子从而带负电。
故答案为：导体；电荷；正。
4．（2分）如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。用电压表测量电压，该水果电池电压为 0.6 V，为获得更高电压，可以将多个水果电池 串 联。
【分析】（1）先确定电压表的量程和分度值，再根据指针位置读数；
（2）如果想增大水果电池的电压，可将多个水果电池串联。
【解答】解：
由图知电压表选择的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.6V；
串联电路的总电压等于各电池电压之和，所以为获得更高电压，可以将多个水果电池串联。
故答案为：0.6；串。
5．（2分）伊伊观察家里的电能表，二月初和二月末的示数如图所示，若电费标准为0.6元/kW•h，他家本月需缴纳电费 61.2 元。伊伊让电饭锅单独工作，观察电能表2min转了90转，则电饭锅的电功率为 750 W。
【分析】（1）电能表的读数方法：月末的示数减去月初的示数，最后一位是小数，单位kW•h，然后用消耗的电能数值乘以0.6元即可求出本月应交的电费；
（2）3600r/kW•h表示每消耗1kW•h的电能，电能表的转盘转3600转，据此求出2min内消耗的电能，再根据P=Wt求出该电饭锅的电功率。
【解答】解：（1）本月消耗的电能：
W＝1427.5kW•h﹣1325.5kW•h＝102kW•h，
本月应缴纳的电费是：0.6元/kW•h×102kW•h＝61.2元；
（2）电能表的转盘转90转消耗的电能为：
W=903600kW•h＝0.025kW•h，
t＝2min=130h，
该电能表上用电器的总功率：
P=Wt=0.025kW⋅h130h=0.75kW＝750W。
故答案为：61.2；750。
6．（3分）阳春三月，美丽的伊河两岸杨柳随风起舞，地面上树影婆娑；伊河桥与其倒影相映成趣；游人看到水中鱼儿自由游弋。请选择以上内容中的一个情境，写出其涉及到的物理知识，并列举一例该物理知识在生活中的其它应用实例。（不能与示例一样）
【示例】选择情境：地面上树影婆娑。
物理知识：光的直线传播。
其它应用实例：激光准直。
选择情境： 伊河桥与其倒影相映成趣 。
物理知识： 光的反射 。
其它应用实例： 照镜子 。
【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体表面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅、凸透镜成像等。
【解答】解：伊河桥与其倒影相映成趣，属于平面镜成像，是由于光的反射形成的；
其它应用：照镜子。
故答案为：伊河桥与其倒影相映成趣；光的反射；照镜子。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．（2分）宁夏西吉土豆淀粉含量高，深受人们喜爱。某初中生手拿一个土豆，如图所示，请根据图片信息估测土豆的实际长度约为（ ）
A．1mmB．10cmC．50cmD．1m
【分析】根据生活经验和对长度单位的认识进行分析。
【解答】解：人的手指宽度约为10cm，图中土豆的长度约为人手掌宽度，与B选项最接近，故B正确。
故选：B。
8．（2分）如图所示，在一个纸板上打若干个小孔，组成一个心形。在室内让这个纸板在烛焰和白墙之间移动，在墙上能看到的图案是（ ）
A．B．
C．D．
【分析】（1）光在同种、均匀介质中沿直线传播，影子、小孔成像、日食、月食等都是光沿直线传播形成的；
（2）小孔成的像是倒立的实像，与物体的形状相同，与小孔的形状无关。
【解答】解：由于光在均匀空气中沿直线传播，烛焰的光通过纸板上很小的小孔，在白墙上将观察到一个心形光斑，心形光斑的每个亮点为烛焰倒立的实像，这是小孔成像现象，因此ACD错误，B正确。
故选：B。
9．（2分）川川透过爷爷的老花镜看远处的楼房，发现楼房成倒立缩小的像。以下说法正确的是（ ）
A．老花镜对光有发散作用
B．老花镜不能当放大镜使用
C．投影仪与该成像原理相同
D．远视眼是因为晶状体变薄
【分析】（1）由于老花镜的镜片属于凸透镜，对光有会聚作用；
（2）凸透镜能成正立放大的虚像；
（3）投影仪成倒立放大的实像；
（4）眼睛的晶状体相当于凸透镜，晶状体正常时，成的像刚好在视网膜上；当晶状体变薄时，其焦距变大，近处物体所成的像在视网膜的后面，这就是远视眼。
【解答】解：A、老花镜的镜片属于凸透镜，对光有会聚作用，故A错误；
B、凸透镜能成正立放大的虚像，即放大镜，则老花镜也能当放大镜使用，故B错误；
C、投影仪成倒立放大的实像，与题中成像原理不同，故C错误；
D、眼睛的晶状体相当于凸透镜，晶状体正常时，成的像刚好在视网膜上；当晶状体变薄时，其焦距变大，近处物体所成的像在视网膜的后面，这就是远视眼，故D正确。
故选：D。
10．（2分）伊伊对八年级物理上册课本封面很感兴趣，她寒假去哈尔滨旅游时想模仿教材封面做一次。在零下36℃的室外她把一杯10℃的水泼向空中，水在空中没有结冰，也没有惊艳的视觉效果；接下来她使用95℃的热水泼向空中，热水划成弧线，形成完美的“泼水成冰”效果，如图。关于“泼水成冰”下列说法正确的是（ ）
A．“泼水成冰”现象中的冰是由泼出去的水直接凝固而成
B．“泼水成冰”现象中的冰是由水蒸气凝华或液化后凝固而来
C．和“泼水成冰”形成原理相同的自然现象还有冰雪消融
D．开水提供水蒸气的物态变化过程是升华，升华过程需要放热
【分析】物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华；熔化、汽化、升华吸热，凝固、液化、凝华放热。
【解答】解：AB.“泼水成冰”现象中的冰是由水蒸气凝华或液化后凝固而来，故A错误，B正确；
C.和“泼水成冰”形成原理相同的自然现象还有雪的形成，都是凝华现象，故C错误；
D.开水提供水蒸气的物态变化过程是汽化，汽化过程需要吸热，故D错误；
故选：B。
11．（2分）如图是一新型手电筒。上下快速晃动时，筒内的磁体会上下运动，使筒壁上的线圈内产生感应电流，并为筒内的蓄电池充电。下列说法正确的是（ ）
A．该装置利用了电动机原理
B．上下快速晃动时电能转化为机械能
C．该装置利用了发电机原理
D．为蓄电池充电时化学能转化为电能
【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光；（2）发电机是利用电磁感应原理来工作的，将机械能转化为电能；
（3）蓄电池充电时，将电能转化为化学能储存起来。
【解答】解：AC．手电筒是利用电磁感应原理来工作的，而发电机是利用电磁感应现象的原理制成的，故A错误，C正确；
B、发电机在工作的过程中，将机械能转化为电能，故B错误；
D、蓄电池充电时，将电能转化为化学能储存起来，故D错误。
故选：C。
12．（2分）在物理学习中，经常会用到一些科学研究方法，如“探究声音的产生条件时，将发声的音叉触及水面，水花四溅”，以下实例中所用研究方法与此相同的是（ ）
A．液体温度计利用液柱长短来显示温度高低
B．探究平面镜成像规律时使用两只一模一样的蜡烛
C．抽出玻璃罩内的空气，听到铃声变小，得出真空不能传声
D．比较物体运动的快慢时，在相同的时间内，比较物体经过的路程
【分析】科学研究中常常用到“控制变量法”、“等效替代法”、“科学推理”、“模型法”、“转换法”、“类比法”、“比较法”等方法。
【解答】解：探究声音的产生条件时，将发声的音叉触及水面，水花四溅，运用了转换法；
A、液体温度计利用液柱长短来显示温度高低，运用了转换法，故A符合题意；
B、研究平面镜成像时，用另一个完全相同的棋子B替代物体棋子A，运用了等效替代法，故B不符合题意；
C、抽出玻璃罩内的空气，听到铃声变小，在实验的基础上，推理得出，若将空气完全抽出将听不到声音，得出真空不能传声，采用了“实验+推理”的方法，故C不符合题意；
D、比较物体运动的快慢时，在相同的时间内，比较物体经过的路程，运用了控制变量法，故D不符合题意。
故选：A。
（多选）13．（2分）科技改变生活，创新驱动发展。下列科技与生活的实例说法正确的是（ ）
A．“华龙一号”核电站利用核裂变产生的能量发电
B．“复兴号”动车组控制系统中的芯片由超导体制成
C．5G和4G通讯信号的电磁波在真空中传播的速度相等
D．新能源汽车中用到的氢能、太阳能等能源，均属于不可再生能源
【分析】（1）核电站是利用核裂变释放的核能来发电的；
（2）芯片主要是由半导体材料制成的；
（3）电磁波在真空中传播的速度相等，都是3×108m/s；
（4）可以从自然界中源源不断地得到的能源是可再生能源；不可能在短期内从自然界得到补充的能源是不可再生能源。
【解答】解：A、“华龙一号”核电站利用的是核裂变释放的能量，故A正确；
B、“复兴号”动车组控制系统中的芯片是由半导体制成，故B错误；
C、5G和4G通讯信号都是电磁波，电磁波在真空中传播的速度相等，故C正确；
D、新能源汽车中用到的氢能、太阳能等能源，可以从自然界中源源不断地得到，均属于可再生能源，故D错误。
故选：AC。
（多选）14．（2分）“格物致知”物理社团学生自制了一个“油量表”，其简化电路图如图甲所示。加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端；当油量≤5L时，油量表会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示。已知电源电压恒为6V，定值电阻R0的阻值为100Ω，下列说法正确的是（ ）
A．油量表是由电压表改装而成的
B．油量减少时，电路的电流减小
C．当电路中电流为0.01A时，油量为25L
D．当R0两端的电压是1V，油箱会报警
【分析】（1）由电路图知，定值电阻R0和滑动变阻器串联，根据油量表串联在电路中分析；
（2）油量减少时，浮标下降，在杠杆的作用下滑片会上移，滑动变阻器接入电路的电阻增大，电路的总电阻增大，由欧姆定律判断出电路中电流的变化；
（3）由欧姆定律算出当电路中电流为0.01A时电路的总电阻，由串联电路的电阻规律算出变阻器接入电路的电阻，由图乙判断出油量的多少；
（4）当R0两端的电压是1V时，由欧姆定律求出此时电路中的电流；由串联电路的电压规律和欧姆定律求出此时滑动变阻器接入电路的电阻，根据图像可知此时的油量并与5L比较，进而判断出油量表是否会发出警告。
【解答】解：A、由电路图知，定值电阻R0和滑动变阻器串联，油量表串联在电路中，则油量表为电流表；故A错误；
B、油量减少时，浮标下降，在杠杆的作用下滑片会上移，滑动变阻器接入电路的电阻增大，电路的总电阻增大，由欧姆定律知电路中的电流变小，故B正确；
C、当电路中电流为0.01A时，由I=UR可得此时电路的总电阻为：R总=UI=6V0.01A=600Ω；
由串联电路的电阻规律可知变阻器接入电路的电阻为：R滑＝R总﹣R0＝600Ω﹣100Ω＝500Ω，由图乙可知此时油量为25L，故C正确；
D、当R0两端的电压是1V时，电路中的电流为：I'=U0R0=1V100Ω=0.01A，
此时滑动变阻器接入电路的电阻为：R滑′=U′滑I′=6V-1V0.01A=500Ω，
根据图像可知此时油量大于5L，油量表就不会报警，故D错误。
故选：BC。
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）如图甲是甘肃敦煌的熔盐塔式光热电站，使用了超过1.2万面定日镜，定日镜能追踪太阳，将阳光准确反射到吸热塔的顶端。某时刻太阳在S点，地面上的定日镜MN恰好将太阳光反射到塔顶上A点，请在图乙中画出该时刻的反射光路（保留作图痕迹）。
【分析】先根据平面镜成像的特点作出S的像；再根据平面镜成像原理可知，反射光线的反向延长线会过S的像点；连接像点与A点，与平面镜的交点为入射点，再完成光路图即可。
【解答】解：先通过平面镜作出发光点S的对称点S′，即为S的像；连接S′A交平面镜于点O，连接SO即为入射光线，OA为反射光线；如图所示：
16．（2分）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
【分析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套；对于三孔插座的接线方法是要求“左零右火上接地”。
【解答】解：由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
四、实验探究题（本题共3小题，第17题5分，第18题6分，第19题7分，共18分）
17．（5分）川川在烧水和煮豆浆时发现豆浆比水先沸腾。他猜想原因可能是：
A.豆浆的沸点比水低；
B.豆浆的比热容比水小。
于是通过图甲所示的两套相同实验装置进行探究。
（1）烧杯中装有初温和 质量 均相等的水和豆浆。某时刻水中温度计示数如图甲所示，其温度是 48 ℃；
（2）川川根据实验数据绘制了豆浆的温度随时间变化图像a和水的温度随时间变化图像b，如图乙所示，由图像可知，猜想 A （填“A”或“B”）是错误的。水和豆浆升高相同的温度， 水 吸收的热量多；
（3）实验中川川还发现豆浆在82℃时就产生了大量气泡，但通过分析图像，判断出82℃时豆浆并未沸腾，他判断的依据是 豆浆的温度未达到沸点99℃ 。
【分析】（1）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；根据温度计分度值读数；
（2）根据图像可知，沸点是相同的，升高相同的温度，b加热时间长，吸热多，b吸热能力强；
（3）沸腾的条件是达到沸点，继续吸热。
【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，烧杯中装有初温和 质量均相等的水和豆浆。某时刻水中温度计示数如图甲所示，分度值为1℃，其温度是 48℃；
（2）如图乙所示，由图像可知，沸点是相同的，升高相同的温度，b加热时间长，吸热多，b吸热能力强，猜想 A是错误的。水和豆浆升高相同的温度，水吸收的热量多；
（3）沸腾的条件是达到沸点，继续吸热，实验中她发现豆浆在82℃时就产生了大量气泡，于是小明认为豆浆此时已经沸腾了。但她通过图象判断，82℃时豆浆并未沸腾，她判断的依据是：豆浆的温度未达到沸点99℃。
故答案为：（1）质量；48；（2）A；水；（3）豆浆的温度未达到沸点99℃。
18．（6分）伊伊和川川一起做“探究并联电路中电流的规律”，如图甲是他们设计的实验电路图。
（1）按照如图甲连接好电路，闭合开关前伊伊发现电流表指针偏转到零刻度线左侧，则接下来他们应该 对电流表调零 ；
（2）调整后，他们连接的电路如图乙，此时电流表测量的是 B （填“A”“B”或“C”）点的电流；闭合开关后，看到灯L1发光，灯L2不发光，电流表有示数，若故障出现在小灯泡处，则可能存在的故障是 灯泡L2断路 ；
（3）测量过程中，伊伊准备将图乙中a导线与电流表“0.6”接线柱相连的那一端，改接到电流表“﹣”接线柱上，其他都不动，川川认为这样不能测出通过灯L2的电流，川川的理由是 电流表正负接线柱接反 ；
（4）测出A、B、C三处的电流如下表所示，分析表中数据可初步得出并联电路中电流的规律： IA＝IB+IC （只写表达式）。川川指出：为了得出更普遍的规律，应当进行多次实验，操作方法是 换用其他规格的灯泡多次测量 。
【分析】（1）闭合开关前电流表指针偏转到零刻度线左侧，需要对电流表调零；
（2）电流表与被测用电器串联；
根据题意分析故障所在；
（3）电流表与被测量用电器串联，根据电流表的使用规则进行分析；
（4）串联电路中，干路电流等于各支路电流之和，即IA＝IB+IC；
为得出普遍结论，应使用不同规格的灯泡进行多次实验。
【解答】解：（1）闭合开关前伊伊发现电流表指针偏转到零刻度线左侧，需要对电流表调零；
（2）由图乙可知，电流表与灯泡L1串联，故测量B点电流；
同学闭合开关后，看到灯L1发光，但灯L2不发光，这说明电路出现了断路故障，电流表有示数，电路可能存在的故障是灯L2断路；
（3）将图乙中a导线与电流表“0.6”接线柱相连的那一端，改接到电流表“﹣”接线柱上，电流表的正负接线柱接反了；
（4）由表格数据可知，串联电路中，干路电流等于各支路电流之和，即IA＝IB+IC；
只进行了一次实验，只测出一组实验数据，得出的结论有偶然性，为得出普遍结论，应使用不同规格的灯泡进行多次实验。
由表中实验数据可知，实验时两个小灯泡的规格相同；只进行了一次实验，只测出一组实验数据，得出的结论有偶然性，为得出普遍结论，应使用不同规格的灯泡进行多次实验。
故答案为：（1）对电流表调零；（2）B；灯泡L2断路；（3）电流表正负接线柱接反；（4）IA＝IB+IC；换用其他规格的灯泡多次测量。
19．（7分）伊伊在伊滨公园捡到一块小石头，很好奇它的密度，就带到学校和川川一起进行测量。
（1）将天平放在水平台上，调节 游码 至标尺左端零刻度线处，发现指针静止时的位置如图甲所示，接下来他应 左调节平衡螺母 ，直至天平平衡。
（2）称量时，天平平衡后，所用砝码情况和游码位置如图乙，则石块的质量为 56.2 g；用量筒测量石块的体积如图丙，则石块的密度为 2.81×103 kg/m3。
（3）将小石块放入量筒中时有水溅出，则密度测量值偏 大 。
（4）爱动脑筋的川川认为，不用量筒也能测出石块的密度，测完石块质量m后，只增加了一个小烧杯。步骤如下：
①向烧杯中加入适量的水，如图丁A，用天平测出烧杯和水的总质量m1；
②把石块轻轻浸没在水中，在烧杯壁上标记水面位置，如图B；
③将石块从水中取出，如图C；
④ 向烧杯中加入水直到水面到标记处 ，如图D，再用天平测出烧杯和水的总质量m2，则石块的密度ρ石＝ mm2-m1ρ水 （用m、m1、m2和ρ水表示）。
【分析】（1）将天平放在水平台上，把游码移到标尺左端的零刻度线处，发现指针指在分度盘中线的右侧，平衡螺母向上翘的一端调节。
（2）根据标尺的分度值为0.2克得出标尺对应的质量，从而得出小石块的质量，根据排水法得出小石块的体积，由密度公式得出小石块的密度。
（3）将小石块放入量筒中时有水溅出，则测量出的体积变小，根据密度公式分析。
（4）本实验根据等效替代法得出石块的体积，根据已知条件得出石块排开水的质量，得出石块排开水的体积即石块的体积，根据密度公式得出石块的密度。
【解答】解：（1）将天平放在水平台上，把游码移到标尺左端的零刻度线处，发现指针指在分度盘中线的右侧，平衡螺母向上翘的左端调节。
（2）标尺的分度值为0.2克，标尺对应的质量为1.2克，小石块的质量：
m＝50g+5g+1.2g＝56.2g
小石块的体积：
V＝80mL﹣60mL＝20mL＝20cm3
小石块的密度：
ρ=mV=56.2g20cm3=2.81g/cm3＝2.81×103kg/m3
（3）将小石块放入量筒中时有水溅出，则测量出的体积变小，根据密度公式可知，密度测量值偏 大。
（4）爱动脑筋的川川认为，不用量筒也能测出石块的密度，测完石块质量m后，只增加了一个小烧杯。步骤如下：
①向烧杯中加入适量的水，如图丁A，用天平测出烧杯和水的总质量m1；
②把石块轻轻浸没在水中，在烧杯壁上标记水面位置，如图B；
③将石块从水中取出，如图C；
④向烧杯中加入水直到水面到标记处，石块的体积等于加入水的体积，
石块排开水的质量等于m2﹣m1
则石块排开水的体积，即石块的体积为
V＝V1=m2-m1ρ水
则石块的密度ρ石＝ mV=mm2-m1ρ水=mm2-m1ρ水
故答案为：（1）游码；左调节平衡螺母； （2）56.2；2.81×103； （3）大； （4）向烧杯中加入水直到水面到标记处； mm2-m1ρ水。
五、综合应用题（本题共2小题，第20题10分，第21题8分，共18分）
20．（10分）即热式电热水器是一种可以快速加热流水的热水器，它较传统的热水器的优点在于：它没有储水箱，体积小巧，即开即热，不开不加热，节能且加热效率高，同时还能方便地控制水温、流速等，如表是某款即热式电热水器的铭牌。
（1）即热式电热水器是利用了电流的 热 效应工作的，相比传统热水器，它的 电功率 （填“电功”或“电功率”）明显大一些，因此加热速度快；
（2）伊伊家现有三孔插座的额定电流是20A，用该插座仅给这款即热式电热水器供电，请通过计算说明，是否符合电路安全要求；
（3）该即热式电热水器正常工作时，1min内能将3.3kg的水从20℃加热到40℃，求该电热水器的加热效率；
[水的比热容c水＝4.2×103J/（kg•℃）]
（4）该即热式电热水器的铭牌中规定了供电线的最小线径，请结合学过的物理知识解释这样规定的原因。
【分析】（1）电流通过导体时，电能转化为内能，叫电流的热效应工作的，电功率表示电流做功快慢的物理量；
（2）已知额定功率同，根据P＝UI得出正常工作时的电流，据此分析；
（3）根据Q吸＝c水mΔt得出将3.3kg的水从20℃加热到40℃吸热多少，根据W＝Pt得出1min消耗的电能，根据η=QW×100%得出该电热水器的加热效率；
（4）在材料一定和长度一定时，导线横截面积越小，导线的电阻越大，根据I=PU和Q＝I2R分析。
【解答】解：（1）即热式电热水器是利用了电流的热效应工作的，相比传统热水器，它的电功率明显大一些，因此加热速度快；
（2）额定功率为6600W，正常工作时的电流为
I=PU=6000W220V=30A＞20A
用该插座仅给这款即热式电热水器供电，不符合电路安全要求；
（3）该即热式电热水器正常工作时，1min内能将3.3kg的水从20℃加热到40℃吸热为
Q吸＝c水mΔt＝4.2×103J/（kg•℃）×3.3kg×（40℃﹣20℃）＝2.772×105J，
1min消耗的电能为
W＝Pt＝6600W×60s＝3.96×105J
该电热水器的加热效率为
η=QW=2.772×105J3.96×105J×100%＝70%
（4）在材料一定和长度一定时，导线横截面积越小，导线的电阻越大，该即热式电热水器的功率一定，根据I=PU知，电路的电流一定，由Q＝I2Rt，在时间一定时，导线产生热量越多，有可能引发火灾，故铭牌中规定了供电线的最小线径。
答：（1）热；电功率；
（2）见解析；
（3）该电热水器的加热效率为70%；
（4）见解析。
21．（8分）如图甲所示是某高速路口汽车监控装置的简化电路图，电源电压恒定为9V，RL为光敏电阻，其阻值随光照强度的增大而减小，R0为阻值为10Ω的定值电阻，光源射出的远红外激光束穿过通道照射到光敏电阻RL上，当有汽车通过时，车身将阻挡激光光束的射入。如图乙所示是某段时间内电压表的示数随时间变化的关系图像。
（1）当有汽车通过时，电压表示数 减小 （填“增大”或“减小”）；
（2）当有汽车通过时，求光敏电阻的阻值；
（3）求在0～10s内电路消耗的电能。
【分析】（1）根据串联电路电压规律结合分压原理确定电压表示数的变化；
（2）根据图像读出有汽车通过时电压表示数，根据串联电路的电压特点求出当有汽车通过时光敏电阻两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，然后再根据欧姆定律求出此时光敏电阻的阻值；
（3）在0～10s的时间内，有汽车通过时的时间为1s，根据W＝UIt求出电路消耗的电能；总时间减去有汽车通过时的时间即为无汽车通过时的时间，利用W＝UIt求出此时电路消耗的电能，两次电路消耗的电能之和即为在0～10s的时间内电路消耗的电能。
【解答】解：（1）由图甲可知，两电阻串联，电压表测R0两端电压；RL为光敏电阻，其阻值随光照强度的增大而减小；当有汽车通过时，RL的光照强度减小，其阻值变大，根据串联分压原理可知，RL两端电压变大，根据串联电路电压规律，R0两端电压减小，即电压表示数减小；
（2）由（1）可知，有汽车通过时，R0两端的电压U0＝3V，所以光敏电阻RL两端的电压：UL＝U﹣U0＝9V﹣3V＝6V；
电路中的电流：
I0=U0R0=3V10Ω=0.3A，
此时光敏电阻的阻值：
RL=ULI0=6V0.3A=20Ω；
（3）在0～10s的时间内，有汽车通过时的时间为1s，此时电路消耗的电能：
W1＝UI0t1＝9V×0.3A×1s＝2.7J；
由图像可知，当无汽车通过时电压表示数为6V，即：U′0＝6V，
电路中的电流：
I2=U′0R0=6V10Ω=0.6A；
在0～10s的时间内，无汽车通过的时间：t2＝t﹣t1＝10s﹣1s＝9s，
此时电路消耗的电能：
W2＝UI2t2＝9V×0.6A×9s＝48.6J，
在0～10s的时间内电路消耗的电能：
W＝W1+W2＝2.7J+48.6J＝51.3J。
答：（1）减小；
（2）当有汽车通过时，光敏电阻的阻值为20Ω；
（3）在0～10s内电路消耗的电能为51.3J。
位置
A
B
C
电流/A
0.54
0.24
0.30
产品型号
DSI﹣XH﹣B
额定电压
220V
额定频率
50Hz
额定功率
6600W
防水等级
IPX4
安全警示
1.必须由指定安装人员安装。
2.供电线线经不得小于6mm2。
3.必须可靠接地。
题号
7
8
9
10
11
12
答案
B
B
D
B
C
A
题号
13
14
答案
AC
BC
位置
A
B
C
电流/A
0.54
0.24
0.30
产品型号
DSI﹣XH﹣B
额定电压
220V
额定频率
50Hz
额定功率
6600W
防水等级
IPX4
安全警示
1.必须由指定安装人员安装。
2.供电线线经不得小于6mm2。
3.必须可靠接地。
