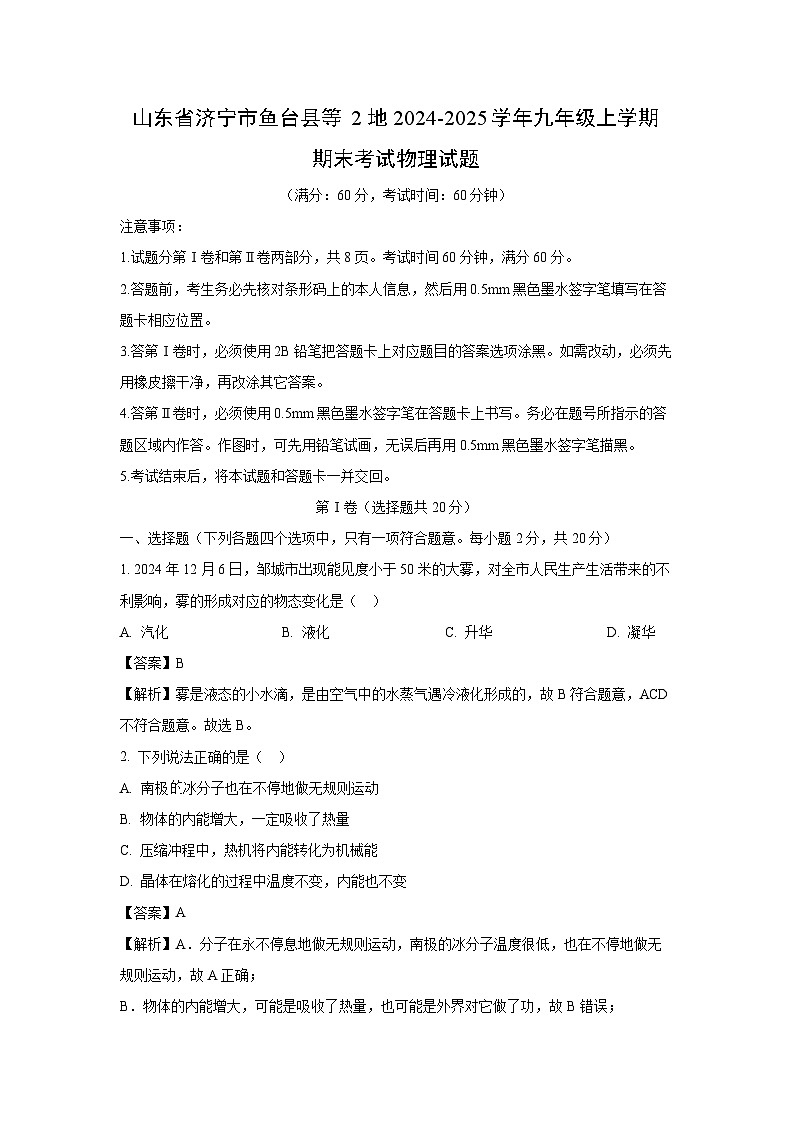

（满分：60分，考试时间：60分钟）
注意事项：
1.试题分第Ⅰ卷和第Ⅱ卷两部分，共8页。考试时间60分钟，满分60分。
2.答题前，考生务必先核对条形码上的本人信息，然后用0.5mm黑色墨水签字笔填写在答题卡相应位置。
3.答第Ⅰ卷时，必须使用2B铅笔把答题卡上对应题目的答案选项涂黑。如需改动，必须先用橡皮擦干净，再改涂其它答案。
4.答第Ⅱ卷时，必须使用0.5mm黑色墨水签字笔在答题卡上书写。务必在题号所指示的答题区域内作答。作图时，可先用铅笔试画，无误后再用0.5mm黑色墨水签字笔描黑。
5.考试结束后，将本试题和答题卡一并交回。
第Ⅰ卷（选择题共20分）
一、选择题（下列各题四个选项中，只有一项符合题意。每小题2分，共20分）
1. 2024年12月6日，邹城市出现能见度小于50米的大雾，对全市人民生产生活带来的不利影响，雾的形成对应的物态变化是（ ）
A. 汽化B. 液化C. 升华D. 凝华
【答案】B
【解析】雾是液态的小水滴，是由空气中的水蒸气遇冷液化形成的，故B符合题意，ACD不符合题意。故选B。
2. 下列说法正确的是（ ）
A. 南极冰分子也在不停地做无规则运动
B. 物体的内能增大，一定吸收了热量
C. 压缩冲程中，热机将内能转化为机械能
D. 晶体在熔化的过程中温度不变，内能也不变
【答案】A
【解析】A．分子在永不停息地做无规则运动，南极的冰分子温度很低，也在不停地做无规则运动，故A正确；
B．物体的内能增大，可能是吸收了热量，也可能是外界对它做了功，故B错误；
C．压缩冲程中，活塞压缩气体做功，热机将机械能转化为内能，故C错误；
D．晶体在熔化的过程中温度不变，但是要吸收热量，内能增大，故D错误。故选A。

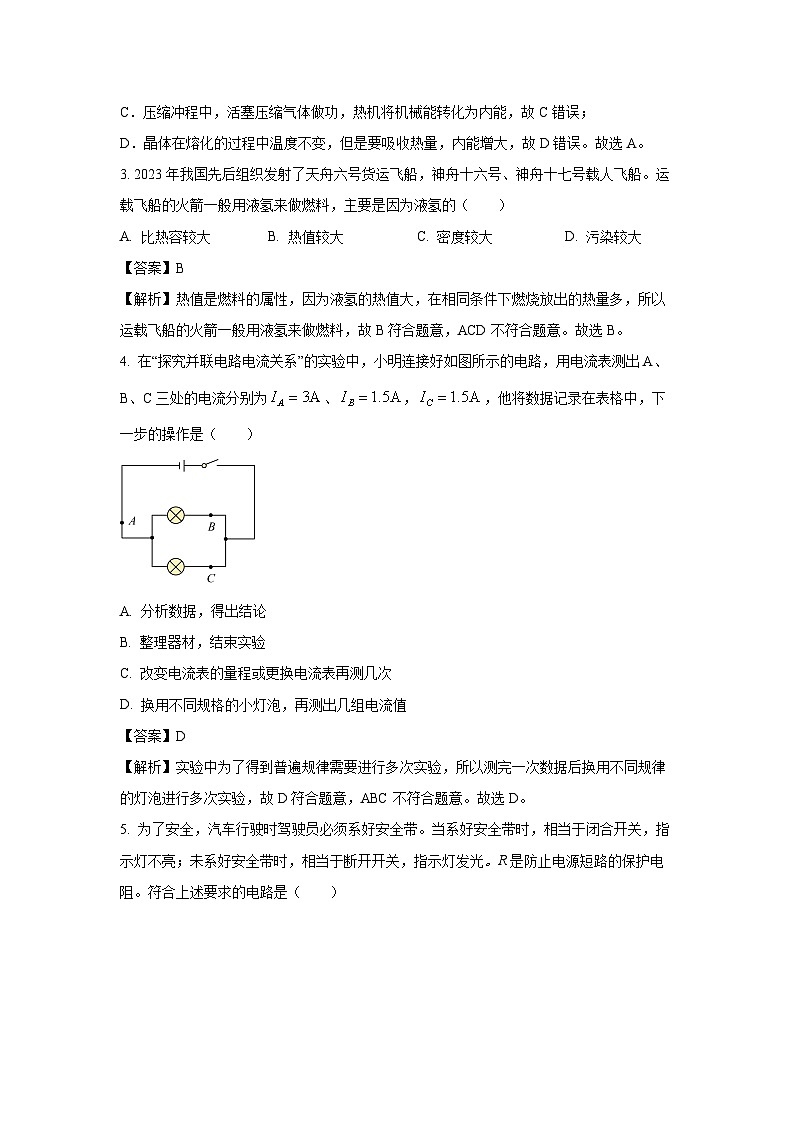

3. 2023年我国先后组织发射了天舟六号货运飞船，神舟十六号、神舟十七号载人飞船。运载飞船的火箭一般用液氢来做燃料，主要是因为液氢的（ ）
A. 比热容较大B. 热值较大C. 密度较大D. 污染较大
【答案】B
【解析】热值是燃料的属性，因为液氢的热值大，在相同条件下燃烧放出的热量多，所以运载飞船的火箭一般用液氢来做燃料，故B符合题意，ACD不符合题意。故选B。
4. 在“探究并联电路电流关系”的实验中，小明连接好如图所示的电路，用电流表测出A、B、C三处的电流分别为、，，他将数据记录在表格中，下一步的操作是（ ）
A. 分析数据，得出结论
B. 整理器材，结束实验
C. 改变电流表的量程或更换电流表再测几次
D. 换用不同规格的小灯泡，再测出几组电流值
【答案】D
【解析】实验中为了得到普遍规律需要进行多次实验，所以测完一次数据后换用不同规律的灯泡进行多次实验，故D符合题意，ABC不符合题意。故选D。

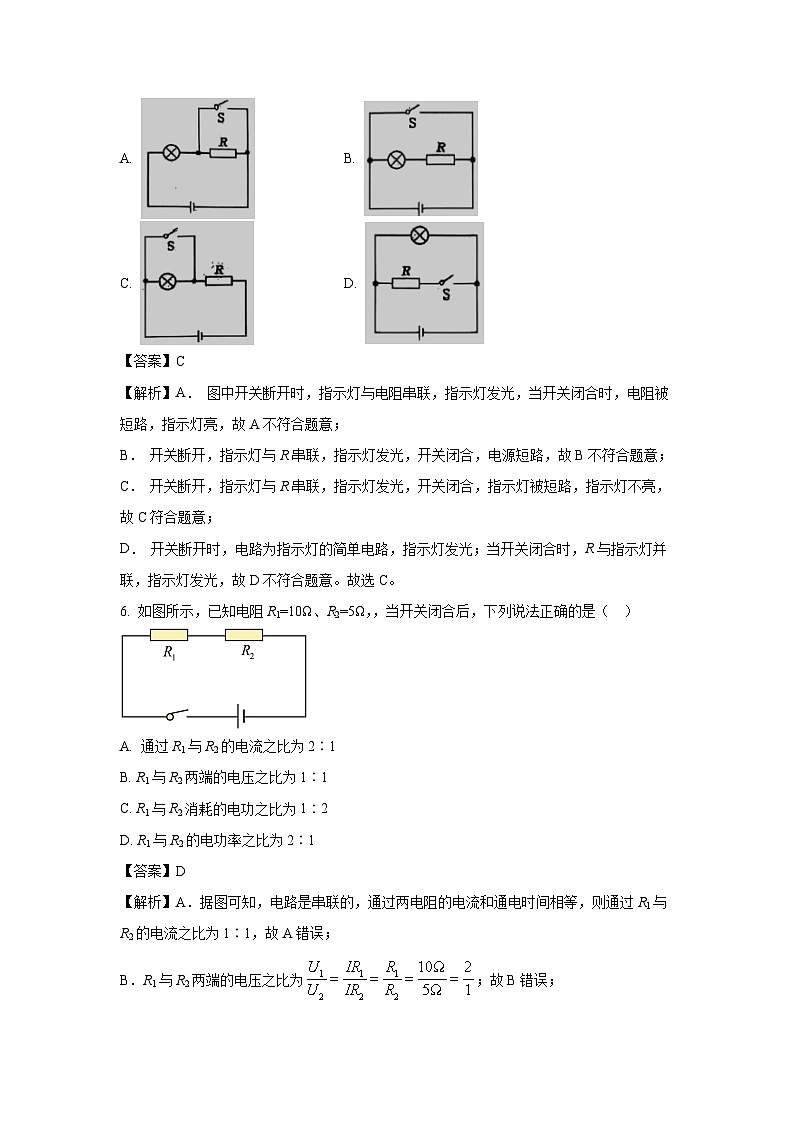

5. 为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。R是防止电源短路的保护电阻。符合上述要求的电路是（ ）
A. B.
C. D.
【答案】C
【解析】A． 图中开关断开时，指示灯与电阻串联，指示灯发光，当开关闭合时，电阻被短路，指示灯亮，故A不符合题意；
B． 开关断开，指示灯与R串联，指示灯发光，开关闭合，电源短路，故B不符合题意；
C． 开关断开，指示灯与R串联，指示灯发光，开关闭合，指示灯被短路，指示灯不亮，故C符合题意；
D． 开关断开时，电路为指示灯的简单电路，指示灯发光；当开关闭合时，R与指示灯并联，指示灯发光，故D不符合题意。故选C。
6. 如图所示，已知电阻R1=10Ω、R2=5Ω，，当开关闭合后，下列说法正确的是（ ）
A. 通过R1与R2的电流之比为2∶1
B. R1与R2两端的电压之比为1∶1
C. R1与R2消耗的电功之比为1∶2
D. R1与R2的电功率之比为2∶1
【答案】D
【解析】A．据图可知，电路是串联的，通过两电阻的电流和通电时间相等，则通过R1与R2的电流之比为1∶1，故A错误；
B．R1与R2两端的电压之比为；故B错误；
C．R1与R2消耗的电功之比为；故C错误；
D．R1与R2的电功率之比为；故D正确。故选D。
7. 如图是小明家月初月末的电能表，下列说法错误的是（ ）
A. 电能表是测量电功的仪表
B. 小明家本月用了50.2kW·h的电能
C. 1600imp/kW·h表示每消耗1度电，指示灯闪1600下
D. 指示灯闪的越快，电路消耗的电能越多
【答案】D
【解析】A．电能表是测量电功或电能的仪表，计数器数字的单位是kW·h，故A正确，不符合题意；
B．由图可知月初电能表示数为675.2kW·h，月末电能表示数为725.4kW·h，所以小明家本月消耗的电能为W=725.4kW·h-675.2kW·h=50.2kW·h
故B正确，不符合题意；
C．参数“1600imp/kW·h”表示每消耗1 kW·h的电能，电能表指示灯闪1600下，1 kW·h=1度，故C正确，不符合题意；
D．指示灯闪的越快，表明电路消耗的电能越快，即电路消耗的电功率越大，故D错误，符合题意。故选D。
8. 对如图所示的情境说法正确的是（ ）
A. 如图所示的是电动机的工作原理
B. 如图所示的两个轻质小球一定是带了异种电荷
C. 如图所示的人没有触电危险
D. 如图所示的通电螺线管右端为N极
【答案】D
【解析】A．如图所示的是闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，是发电机的工作原理，故A错误；
B．同种电荷相互排斥，异种电荷相互吸引，带电体能够吸引轻小物体；如图所示的两个轻质小球相互吸引，可能是带了异种电荷，也可能是一个轻质小球带电，另一个轻质小球不带电，故B错误；
C．由图可知，人站在大地接触火线，人会发生触电事故，故C错误；
D．由图可知，电流由左端流入右端流出，根据安培定则可知，通电螺线管右端为N极，故D正确。故选D。
9. 在物理学中，用“⊗”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外．如图所示，图甲表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，图乙所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）
A. B. C. D.
【答案】C
【解析】通电导体在磁场中受力的方向与电流方向和磁场方向有关，当电流方向和磁场方向二者中有一个改变时，受力方向相反，当二者都相反时，受力方向相同，所以C正确．
10. 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A. 2.0V 0.8WB. 4.5V 0.5W
C. 2.5V 1.0WD. 4.5V 1.0W
【答案】B
【解析】由于电路元件A和B串联，所以，IA＝IB＝0.2A，
由图象知道，此时UA＝2.0V，UB＝2.5V；所以，电源的电压是：
U＝UA+UB＝2.0V+2.5V＝4.5V；
由P=UI知道，元件B的电功率是：PB＝UBIB＝2.5V×0.2A＝0.5W，故选B 。
11. 比热容是物质的一种特性。用同种物质制成两个质量不等的物体，其比热容_______（填“相同”或“不同”）。学校热水房每天要将5t水从20℃加热到100℃，这些水要吸收热量为_______J（c水=4.2×103J/(kg·℃)。
【答案】相同；1.68×109
【解析】比热容是物质的一种特性，同种物质的比热容相同，所以同种物质制成两个质量不等的物体，其比热容相同。
5t水从20℃加热到100℃吸收热量为
12. 如图所示，用丝绸摩擦过玻璃棒带______电，用该玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。（选填“金属箔到金属球”或“金属球到金属箔”）
【答案】正 ；正 ； 金属球到金属箔
【解析】用丝绸摩擦玻璃棒，玻璃棒因失去电子而带正电，去接触原来带电的验电器的金属球，发现验电器金属箔片的张角变大，说明验电器原来与玻璃棒带同种电，所以验电器原来带正电。金属箔张角变大的瞬间，金属箔片上负电荷转移到玻璃棒上，电流方向与负电荷移动方向相反，所以电流方向是从金属球到金属箔片。
13. 如图所示是一种常见的暖手袋和它的电路示意图，红色指示灯L的电阻比发热体R的电阻要_______（选填“大”或“小”）得多；为了使用暖手袋更加安全，改进后暖手袋里使用双重温控开关保护，应该把两个温控开关_______（选填“串联”或“并联”）起来使用。
【答案】大 ；串联
【解析】由图可知，指示灯L和发热体R是并联的，它们两端的电压相等，指示灯的功率要比发热体的功率小得多，根据可知，在电压U相等的情况下，功率P小的，电阻R反而大，所以红色指示灯L的电阻比发热体R的电阻要大得多。
因为电热水袋里使用双重温控开关，也就是说只有这两个开关都闭合时，电热水袋才可以工作，因此这两个开关是串联的。
14. 2024年7月份以来，邹城大街小巷出现了自带语音提醒功能无人快递车穿梭往来，降低了快递员的劳动强度，提升了派送效率。目前无人配送车的充电方式有无线充电、有线充电。无线充电技术是通过_______原理，实现充电设施对车辆的非接触式充电。
【答案】电磁感应
【解析】无线充电是指充电器与用电装置间不用电线连接，通过充电设施（发射端）和车辆（接收端）的两个线圈形成闭合磁场。当发射线圈通入高频交流电时，产生交变磁场，接收线圈感应磁场后产生电流，经整流电路转换为直流电储存至电池。
15. 研究表明，日常使用的白炽灯正常工作时，电能转化为内能和光能的比例是9∶1，由此可知白炽电灯的发光效率为_______%；而一般节能灯的发光效率为30%，故一只功率为_______W的节能灯就可以达到60W的白炽灯的亮度。
【答案】10% ； 20
【解析】由题意可知，日常使用的白炽灯正常工作时，电能转化为内能和光能的比例是9∶1，即白炽灯消耗的100J的电能，有用功是10J的光能。则发光效率。
节能灯的发光亮度要和白炽灯相同，就需要让两者的有用功相同，即60W×10%=P节×30%
解得P节=20W。
16. 民航局规定，严禁乘客携带超过160W·h（瓦时）的锂电池上飞机，超过160W·h应通过危险货物手续进行运输。某品牌笔记本电脑的电池铭牌标有“12V 10A·h”字样，充满电后，存储的电能为_______kW·h，该笔记本电脑_______（选填“能”或“不能”）带上飞机。
【答案】0.12 ； 能
【解析】充满电后，电池存储的电能为W=UIt=12V×10A×1h=120W·h=0.12kW·h
小于规定的最大限制160W·h，该笔记本电脑能带上飞机。
三、作图与实验探究题（17题4分，18题、19题、20题每空1分，共18分）
17. （1）如图甲为带开关的三孔插座，请将图乙中的插座正确连入家庭电路。
（2）如图所示，请在图丙中标出磁体的磁极和磁感线的方向。
【答案】（1）见解析 （2）见解析
【解析】【小问1】开关应该在右孔和火线之间，上孔接地线，左孔接零线。如图所示：
【小问2】根据图示的磁感线的形状可知，此时上下两个磁极一定是异名磁极，下边是N极，上边一定是S极。在磁体的外部，磁感线的方向从N极指向S极，故磁感线的方向是向上的，如图所示：
18. 在“探究冰和蜡熔化时温度的变化规律”的实验中：
（1）如图甲所示，除了图中给出的实验器材外，本实验还需要的测量工具是_______；
（2）若某时刻温度计的示数如图所示，则此时温度计的读数为_______℃；
（3）图乙和图丙，是小明绘制的冰和蜡的熔化图像，则图_______（选填“乙”或“丙”）是冰的熔化图像；
（4）在图像乙中，第1min内和第5min内吸收的热量_______（选填“相等”或“不相等”）。细心的小明同学发现，图像乙中第1min内和第5min内升高的温度不同，其原因是冰和水的_______不同。
【答案】（1）秒表 （2）48 （3）乙 （4）相等 ； 比热容
【解析】【小问1】实验中，要记录随着加热时间的变化，冰和蜡的温度变化情况，所以还需要测量的工具是秒表。
【小问2】由甲图示知，温度计的分度值为1℃，液柱在0刻度线之上，示数为48℃。
【小问3】冰是晶体，在熔化过程中，温度保持不变，图乙的物体在熔化时，温度保持不变，图丙的物体在熔化时，温度一直升高，所以图乙是冰的熔化图像。
【小问4】实验中，加热的热源不变，在加热过程中，相同的时间放出的热量保持不变，则在相同的时间内吸收的热量相同。图像乙中，第1min内和第5min内吸收的热量相等。
图乙中，第1min，冰尚未开始熔化，第5min，冰已完全熔化成水，第1min内和第5min内升高的温度不同，而吸收的热量相同，是因为冰和水的比热容不同。
19. 小明利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V，电源电压恒为6V。
（1）连接电路时，开关应_____，并将滑动变阻器的滑片移至_____（选填“A”或“B”）端；
（2）闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线_______（填字母）；
（3）排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时。电流表示数如图所示，则小灯泡额定功率为_______ W，滑动变阻器连入电路的电阻约为_______Ω；
（4）小明根据多组实验数据画出小灯泡I-U图象，通过分析I-U图象，发现小灯泡的电阻随电压升高逐渐变大，其原因是电阻受_______影响。
【答案】（1）断开 ； B
（2）f （3）0.99； 6.8 （4）温度
【解析】【小问1】为了保护电路，连接电路时，开关应断开。并将滑动变阻器的滑片移至阻值最大处，即B端。
【小问2】由题意可知，闭合开关，发现小灯泡不亮，电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，经检查灯泡是完好的，则故障可能是导线f断路。
【小问3】由图乙可知，电流表选用小量程，分度值0.02A，其示数为0.22A，则小灯泡额定功率PL=ULIL=4.5V×0.22A=0.99W
根据串联电路电压规律可知，滑动变阻器两端电压U滑=U-UL=6V-4.5V=1.5V
由串联电路电流特点和欧姆定律可知，滑动变阻器接入电路的阻值
【小问4】由I-U图象可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=UI可知，小灯泡实际功率变大，温度升高，灯丝的电阻随温度的升高而增大，故小灯泡的电阻随电压升高逐渐变大，其原因是电阻受温度影响。
20. 小明为了探究通电电磁铁的磁性强弱与哪些因素有关，做了以下几次实验，实验现象如图所示。根据图示现象，收获了下列问题：
（1）实验甲与实验乙相比较发现：通电时，电磁铁_______（选填“有”或“无”）磁性；
（2）实验乙与实验丙相比较发现：匝数相同时，_______，电磁铁磁性就越强；
（3）小明根据实验丁中两电磁铁的现象发现：电流相同时，______，电磁铁磁性就越强。
【答案】（1）有 （2）通过的电流越大 （3）线圈匝数越多
【解析】【小问1】图甲中，开关断开，电磁铁无电流通过，不能吸引铁钉。图乙中，开关闭合，电磁铁有电流通过，能吸引铁钉，所以通电时，电磁铁有磁性。
【小问2】图乙和丙中，滑动变阻器与电磁铁串联在电路中，滑片的位置不同，变阻器接入电路的阻值不同，电路的总阻值不同，电路的电流便不同，丙中变阻器接入电路的阻值较小，通过电磁铁的电流较大，吸引的铁钉数目较多，而电磁铁线圈的匝数相同，所以可得：匝数相同时，通过的电流越大，电磁铁磁性就越强。
【小问3】图丁中，两个电磁铁串联接入电路，通过的电流相同，左侧电磁铁线圈的匝数比右侧的少，左侧电磁铁吸引铁钉的数目比右侧的少，说明右侧电磁铁的磁性较强。所以可得：电流相同时，线圈的匝数越多，电磁铁的磁性就越强。
四、计算题（21题4分，22题6分，共10分）
21. 将阻值为10Ω的电阻与另一电阻接入电源电压恒定的电路，如图所示。闭合开关S，电流表的示数为0.45A，电流表的示数为0.3A。求：
（1）通过的电流；
（2）电源电压。
【答案】（1）0.15A； （2）3V
【解析】解：（1）如图所示，电阻R1和R2并联，电流表A1测干路电流，电流表A2测R1的电流通过R2的电流，通过R2的电流为
（2）电源电压等于R1两端电压
答：（1）通过R2的电流为0.15A；
（2）电源电压为3V。
22. 图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
【答案】(1)88 Ω；(2)7.5 A；(3)15 ℃
【解析】(1)根据题意知道，当闭合S1 时为“低温”档，此时R1单独接入电路，由P=U2/R知道，“低温”档正常工作时的电阻是：R1 =U2/P低=(220V）2/550W=88Ω；
(2)由电路图知道，只闭合S1 为“低温”档，只闭合S2 为“中温”档，当同时闭合S1 、S2为高温档，此时R1、R2 并联，电路的总功率是：P高温 =P低温+P中温=550W+1100W=1650W，
由P=UI知道，此时正常工作的电流是：I=P高/U=1650W/220V=7.5A，
(3)若电暖器的“高温”档正常工作20分钟，则放出的热量是：W=P高温t=1650W×20×60s=1.98×106 J；
根据题意知道，空气吸收的热量是：Q吸=ηW=50%×1.98×106 J=0.99×106 J；
由Q吸=cm△t可知，房间内的空气升高的温度是：△t=Q吸/cm=0.99×106J/1.1×103J/（kg•℃）×60kg=15℃。××牌电暖器
额定电压
220V
额定功率
低温挡
550W
中温挡
1100W
高温挡
频率
50Hz
