2025年中考物理复习力学专题复习专题1 受力分析及作图（练习）（原卷版）

这是一份2025年中考物理复习力学专题复习专题1 受力分析及作图（练习）（原卷版），共11页。

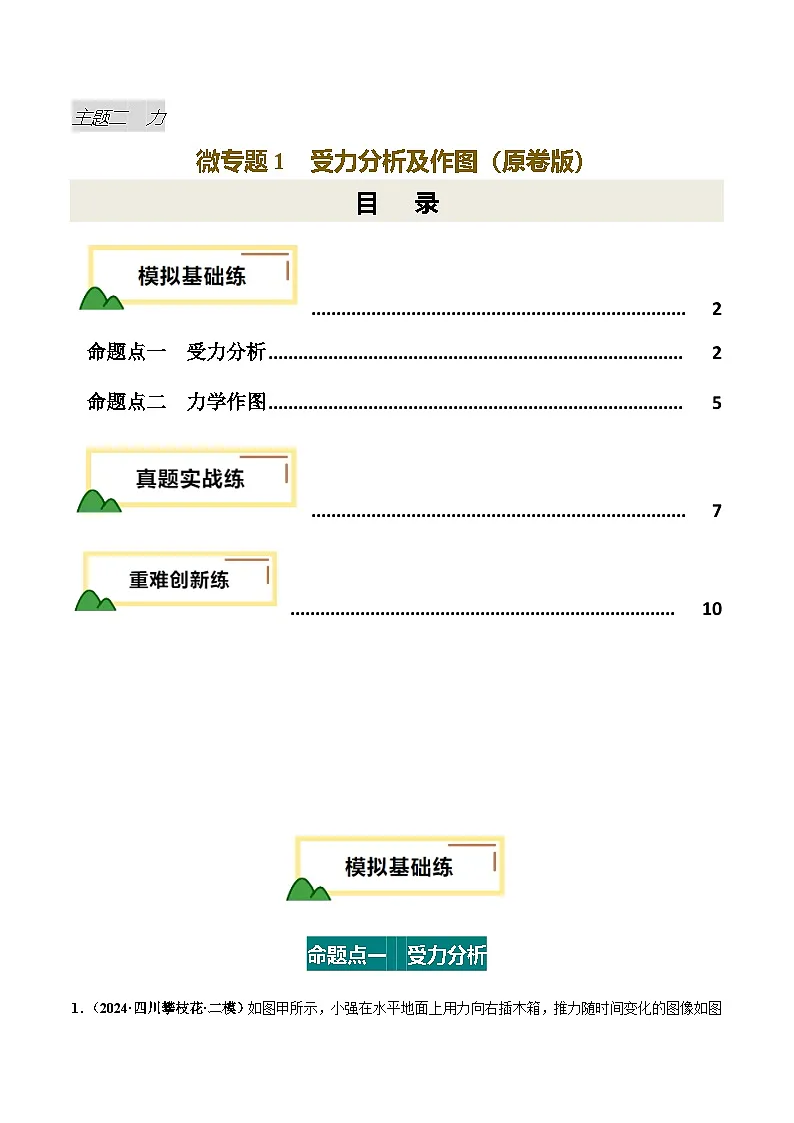

目 录
TOC \ "1-3" \h \u \l "_Tc14433" PAGEREF _Tc14433 \h 2
\l "_Tc26210" 命题点一 受力分析 PAGEREF _Tc26210 \h 2
\l "_Tc26417" 命题点二 力学作图 PAGEREF _Tc26417 \h 5
\l "_Tc1794" PAGEREF _Tc1794 \h 7
\l "_Tc14534" PAGEREF _Tc14534 \h 10
命题点一 受力分析

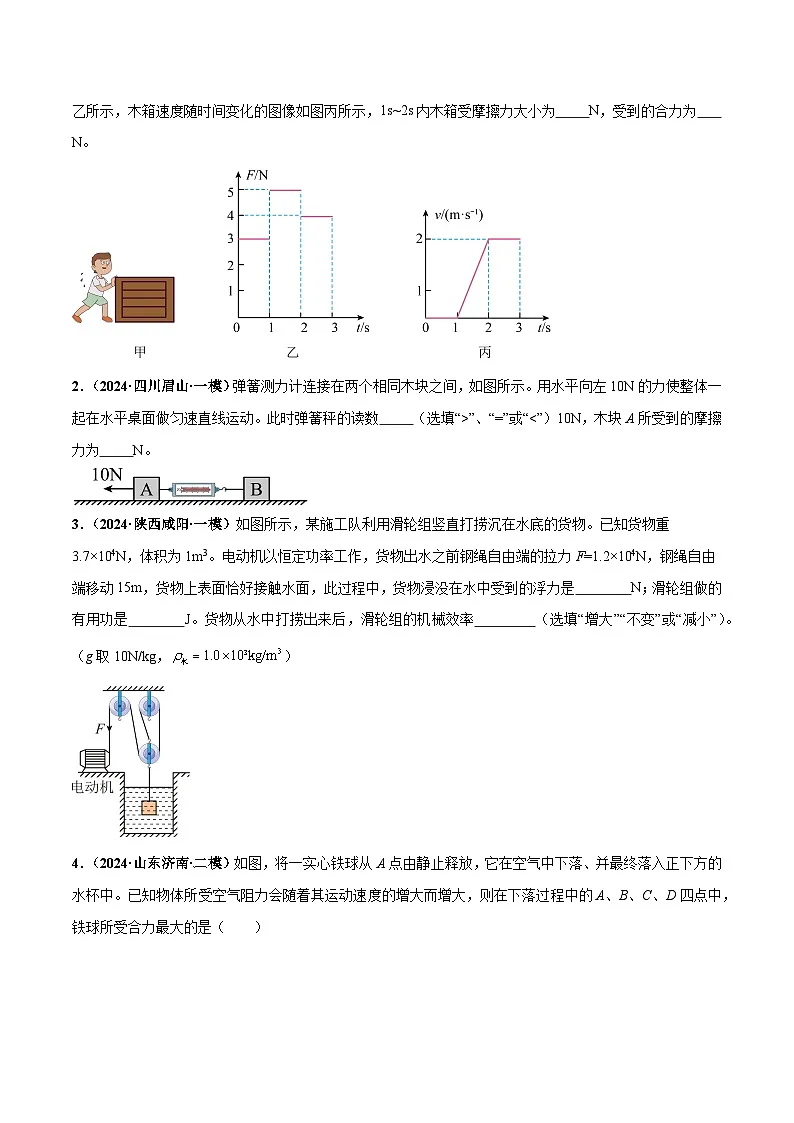

1．（2024·四川攀枝花·二模）如图甲所示，小强在水平地面上用力向右插木箱，推力随时间变化的图像如图乙所示，木箱速度随时间变化的图像如图丙所示，1s~2s内木箱受摩擦力大小为 N，受到的合力为 N。
2．（2024·四川眉山·一模）弹簧测力计连接在两个相同木块之间，如图所示。用水平向左10N的力使整体一起在水平桌面做匀速直线运动。此时弹簧秤的读数 （选填“>”、“=”或“
