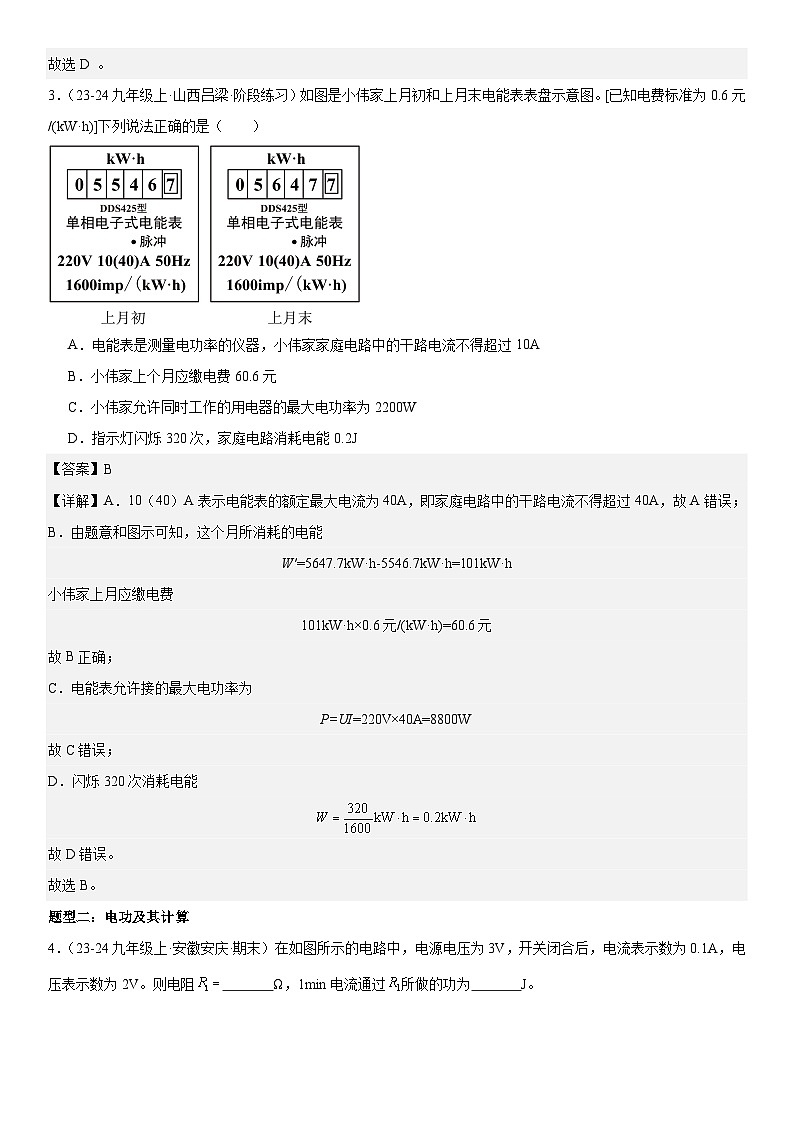

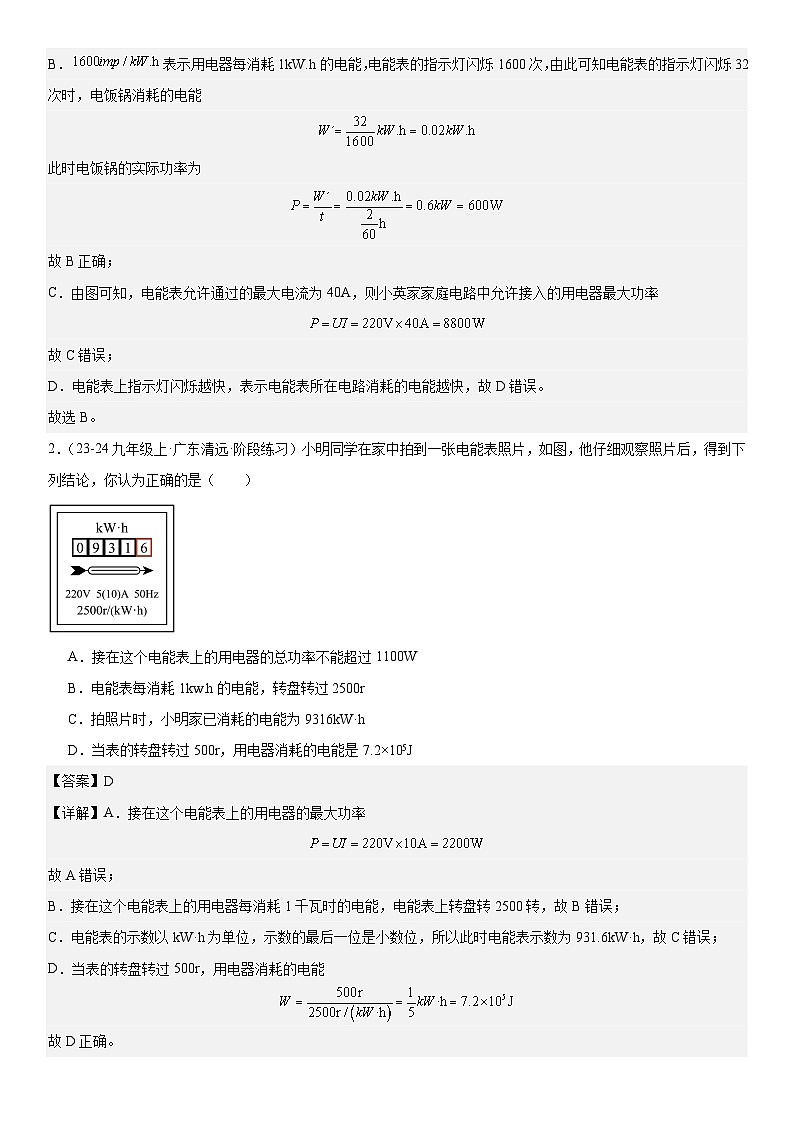

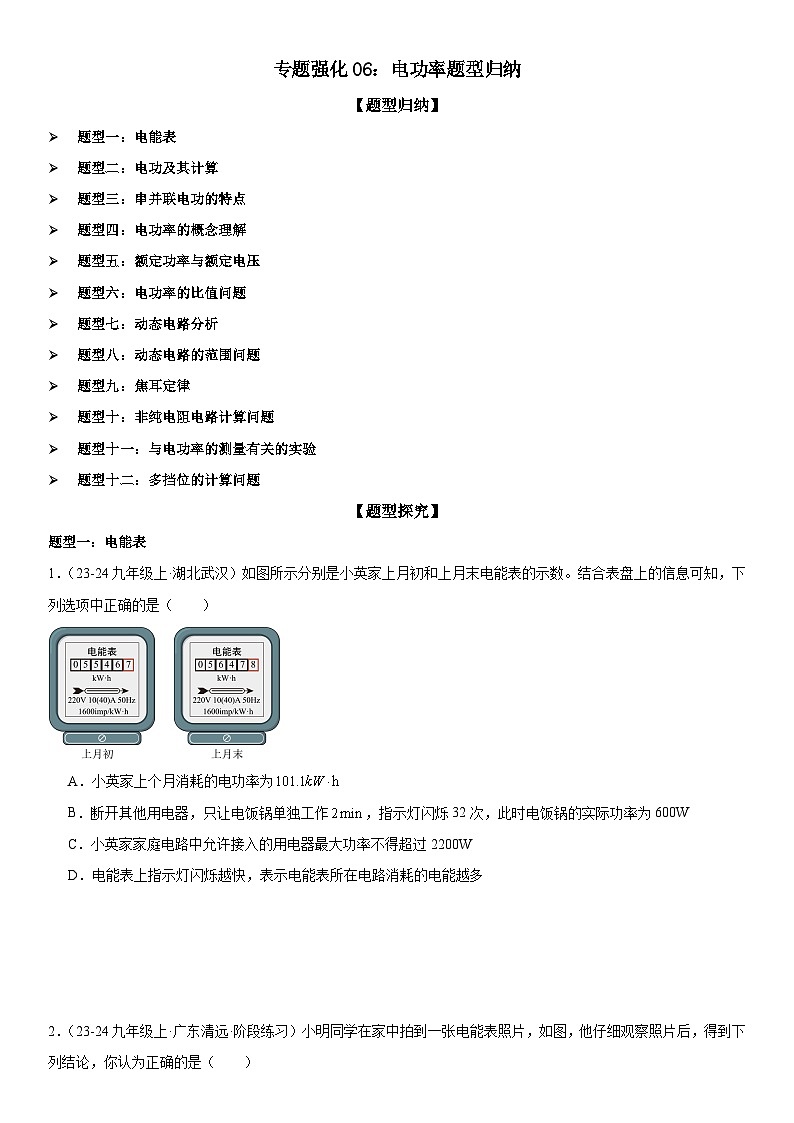

专题强化06：电功率题型归纳【题型归纳】题型一：电能表题型二：电功及其计算题型三：串并联电功的特点题型四：电功率的概念理解题型五：额定功率与额定电压题型六：电功率的比值问题题型七：动态电路分析题型八：动态电路的范围问题题型九：焦耳定律题型十：非纯电阻电路计算问题题型十一：与电功率的测量有关的实验题型十二：多挡位的计算问题【题型探究】题型一：电能表1．（23-24九年级上·湖北武汉）如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）A．小英家上个月消耗的电功率为B．断开其他用电器，只让电饭锅单独工作，指示灯闪烁32次，此时电饭锅的实际功率为600WC．小英家家庭电路中允许接入的用电器最大功率不得超过2200WD．电能表上指示灯闪烁越快，表示电能表所在电路消耗的电能越多【答案】B【详解】A．由图可知，小英上月初电能表的示数为5546.7kW.h，5月底电能表的示数为5647.8kW.h，小英家上个月消耗的电能不是电功率，故A错误；B．表示用电器每消耗1kW.h的电能，电能表的指示灯闪烁1600次，由此可知电能表的指示灯闪烁32次时，电饭锅消耗的电能此时电饭锅的实际功率为故B正确；C．由图可知，电能表允许通过的最大电流为40A，则小英家家庭电路中允许接入的用电器最大功率故C错误；D．电能表上指示灯闪烁越快，表示电能表所在电路消耗的电能越快，故D错误。故选B。2．（23-24九年级上·广东清远·阶段练习）小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（　　）  A．接在这个电能表上的用电器的总功率不能超过1100WB．电能表每消耗1kw.h的电能，转盘转过2500rC．拍照片时，小明家已消耗的电能为9316kW·hD．当表的转盘转过500r，用电器消耗的电能是7.2×105J【答案】D【详解】A．接在这个电能表上的用电器的最大功率故A错误；B．接在这个电能表上的用电器每消耗1千瓦时的电能，电能表上转盘转2500转，故B错误；C．电能表的示数以kW·h为单位，示数的最后一位是小数位，所以此时电能表示数为931.6kW·h，故C错误；D．当表的转盘转过500r，用电器消耗的电能故D正确。故选D 。3．（23-24九年级上·山西吕梁·阶段练习）如图是小伟家上月初和上月末电能表表盘示意图。[已知电费标准为0.6元/(kW·h)]下列说法正确的是（　　）A．电能表是测量电功率的仪器，小伟家家庭电路中的干路电流不得超过10AB．小伟家上个月应缴电费60.6元C．小伟家允许同时工作的用电器的最大电功率为2200WD．指示灯闪烁320次，家庭电路消耗电能0.2J【答案】B【详解】A．10（40）A表示电能表的额定最大电流为40A，即家庭电路中的干路电流不得超过40A，故A错误；B．由题意和图示可知，这个月所消耗的电能W′=5647.7kW·h-5546.7kW·h=101kW·h小伟家上月应缴电费101kW·h×0.6元/(kW·h)=60.6元故B正确；C．电能表允许接的最大电功率为P=UI=220V×40A=8800W故C错误；D．闪烁320次消耗电能故D错误。故选B。题型二：电功及其计算4．（23-24九年级上·安徽安庆·期末）在如图所示的电路中，电源电压为3V，开关闭合后，电流表示数为0.1A，电压表示数为2V。则电阻 Ω，1min电流通过所做的功为 J。【答案】 10 6【详解】[1]由电路图可知，R1、R2串联接入电路中，电压表测R2两端电压，电流表测电路中电流，由题意可知，R1两端的电压为R1的阻值为[2]1min电流通过R1所做的功为5．（23-24九年级上·陕西渭南·期末）如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“”关系图像如图2所示，则下列判断正确的是（　　）A．电源电压为9VB．定值电阻的阻值为20ΩC．滑动变阻器的阻值变化范围为0~10ΩD．变阻器滑片在中点时，5min内电路消耗的电能为540J【答案】D【详解】定值电阻两端的电流与电压成正比，所以图2中乙曲线代表的是定值电阻的“”关系图像，则甲曲线代表滑动变阻器的“”关系图像。A．电路为串联电路，由图2可知，当电路中电路为0.3A时，定值电阻两端的电压为3V，滑动变阻器两端的电压也为3V，则电源电压为6V，故A错误；B．定值电阻的阻值故B错误；C．当滑动变阻器电阻最大时，电路中电流最小，则滑动变阻器连入电路的最大阻值为滑动变阻器连入电路阻值最小时，电路中电流最大，由图可知，此时电压表示数为零，说明此时滑动变阻器连入电路的阻值为0，所以滑动变阻器连入电路的阻值为0~20Ω，故C错误；D．变阻器滑片在中点时，连入电路的阻值为10Ω，5min内电路消耗的电能为故D正确。故选D。6．（23-24九年级下·四川眉山·期中）如图甲所示电路，电源电压恒定不变，闭合开关，把滑动变阻器的滑片从a端移动到b端的过程中，两电表的示数变化如图乙所示，综合以上信息可知此电路电源的电压为 V；若该电路以最大电功率工作10s，将消耗电能 J。【答案】 6 36【详解】[1]由图甲可知，定值电阻R0和滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。当滑动变阻器的滑片在a端时，滑动变阻器接入电路中的阻值为0Ω，电路中的总电阻最小，根据欧姆定律可知电路中的电流最大，由图乙可知，此时电路中的电流I大=0.6A，由可知，电源电压      ①当滑动变阻器的滑片在b端时，滑动变阻器接入电路中的阻值最大，电路中的总电阻最大，根据欧姆定律可知电路中的电流最小，由图乙可知，此时电路中的电流I小=0.2A，滑动变阻器两端的电压UP=4V，根据串联电路的电压特点和欧姆定律可知，电源电压       ②联立①②两式解得：电源电压U=6V。[2]电源电压不变，当电路中的电流最大时，电路中的总功率最大，该电路以最大电功率工作10s，将消耗的电能题型三：串并联电功的特点7．（19-20九年级上·辽宁抚顺）R1=5Ω、R2=10Ω，将R1、R2串联后接在3V的电源上，通电1min。通过R1的电流为I1，R1消耗的电能为W1；通过R2的电流为I2，R2消耗的电能为W2。则I1：I2和W1：W2，下列选项正确的是（　　）A．1：2        1：2B．2：1       2：1C．1：1       2：1D．1：1       1：2【答案】D【详解】将R1、R2串联后接在3V的电源上，串联电路中各处的电流相等，通过两个电阻的电流I1:I2=1:1；通电1min，两个电阻消耗电能之比W1:W2= I12R1t: I22R2t= R1: R2=5Ω:10Ω=1:2，故选D。8．（19-20九年级上·吉林长春·期末）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3，则相同时间内两灯消耗的电能之比是A．1：2B．2：1C．2：3D．3：2【答案】A【详解】由电路图可知，开关S闭合后，如果乙为电流表将会造成电源短路；如果甲为电流表将会造成L2短路，L2不能工作；因灯L1、L2都能正常发光，所以甲、乙都为电压表，此时灯L1、L2串联，电压表甲测量L2两端的电压，电压表乙测量电源电压；已知甲、乙两个电表的示数之比是2:3，灯L1、L2两端的电压之比为：，串联电路中各处的电流相等，所以通过两个灯泡的电流相等，相同时间内两灯消耗的电能之比．故选A．9．（21-22九年级上·北京昌平·期末）图所示的电路中，定值电阻阻值R1
