初中物理人教版（2024）九年级全册家庭电路当堂达标检测题

这是一份初中物理人教版（2024）九年级全册家庭电路当堂达标检测题，文件包含第19讲家庭电路原卷版docx、第19讲家庭电路解析版docx等2份试卷配套教学资源，其中试卷共41页， 欢迎下载使用。
考点01：家庭电路的基本组成
考点02：家庭电路的各元件的组成方式
考点03：家庭电路作图
考点04：火线、零线及测电笔
考点05：漏电保护装置作用与原理
考点06：三线插头的连线及其作用
【知识梳理】

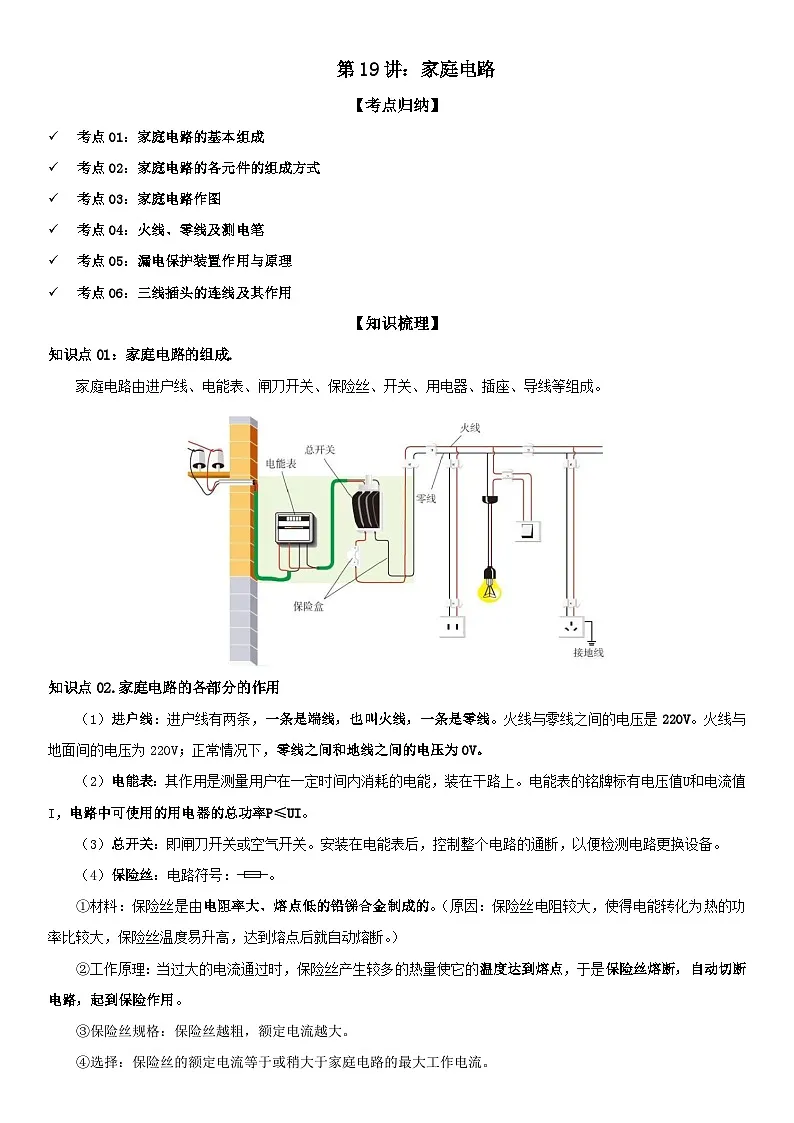

知识点01：家庭电路的组成.
家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
知识点02.家庭电路的各部分的作用
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：其作用是测量用户在一定时间内消耗的电能，装在干路上。电能表的铭牌标有电压值U和电流值I，电路中可使用的用电器的总功率P≤UI。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
（4）保险丝：电路符号：。
①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
②工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③保险丝规格：保险丝越粗，额定电流越大。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

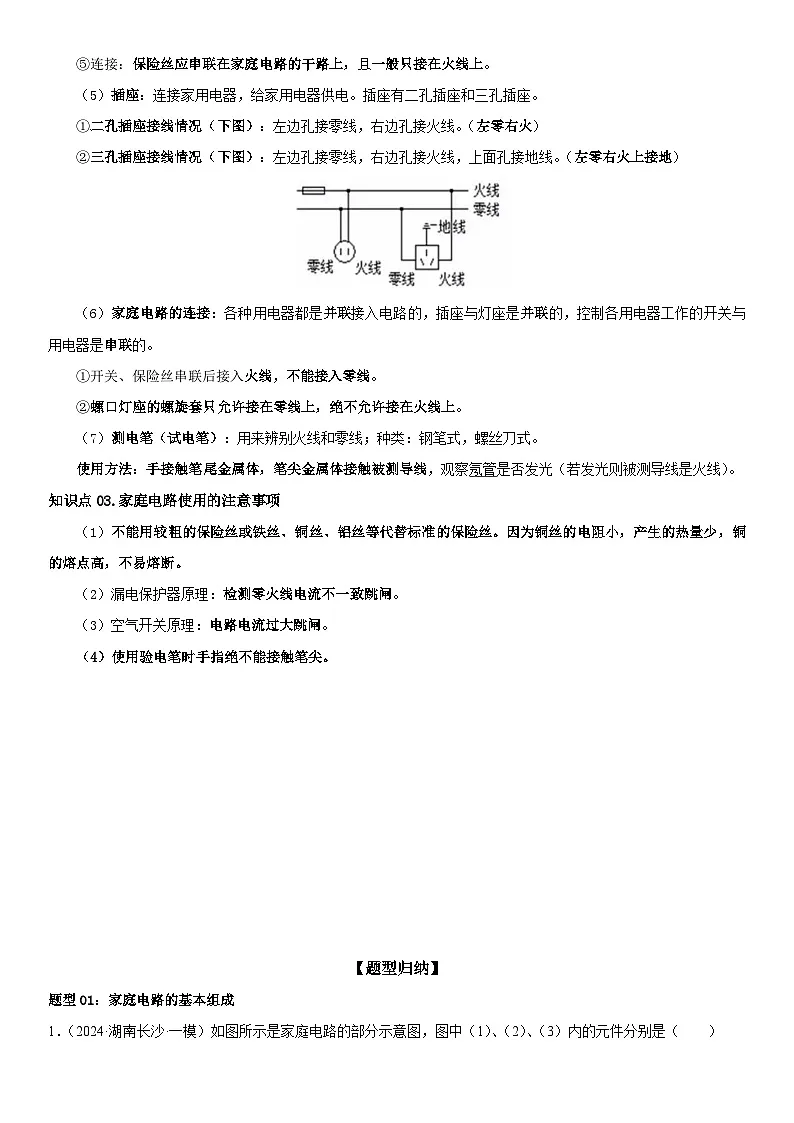

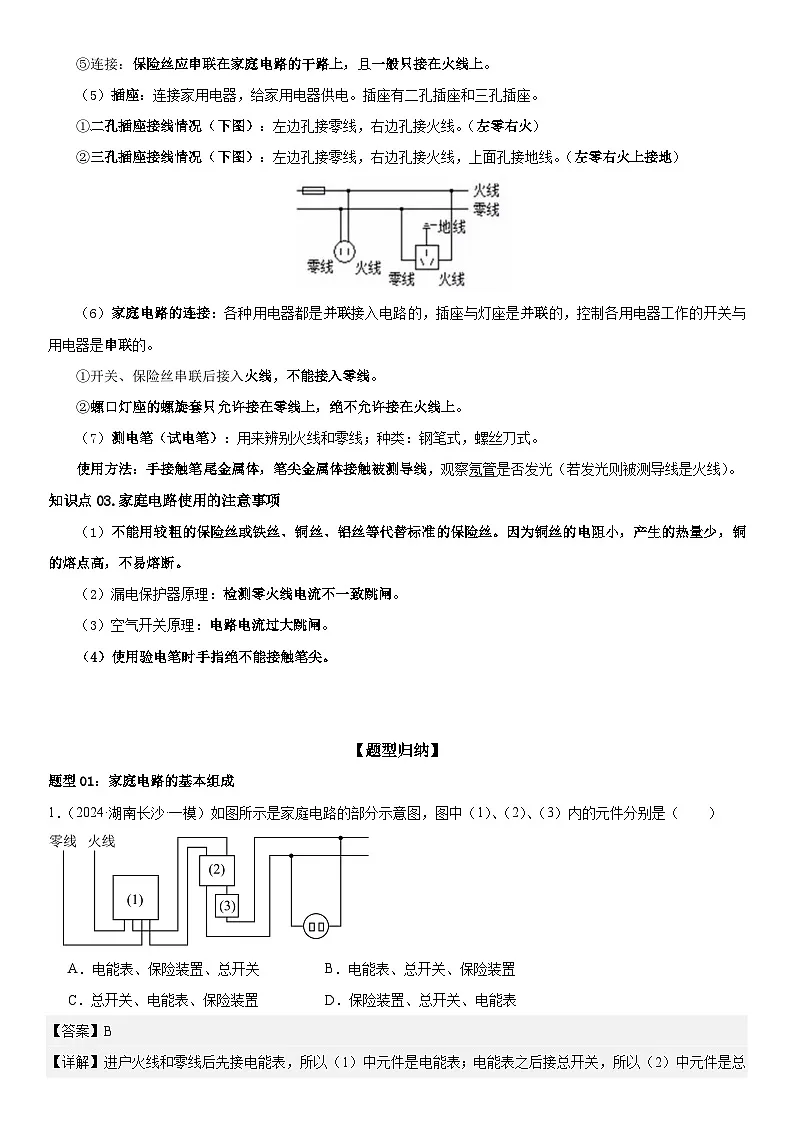

⑤连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
（5）插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。
①二孔插座接线情况（下图）：左边孔接零线，右边孔接火线。（左零右火）
②三孔插座接线情况（下图）：左边孔接零线，右边孔接火线，上面孔接地线。（左零右火上接地）
（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
①开关、保险丝串联后接入火线，不能接入零线。
②螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
（7）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
知识点03.家庭电路使用的注意事项
（1）不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（2）漏电保护器原理：检测零火线电流不一致跳闸。
（3）空气开关原理：电路电流过大跳闸。
（4）使用验电笔时手指绝不能接触笔尖。
【题型归纳】
题型01：家庭电路的基本组成

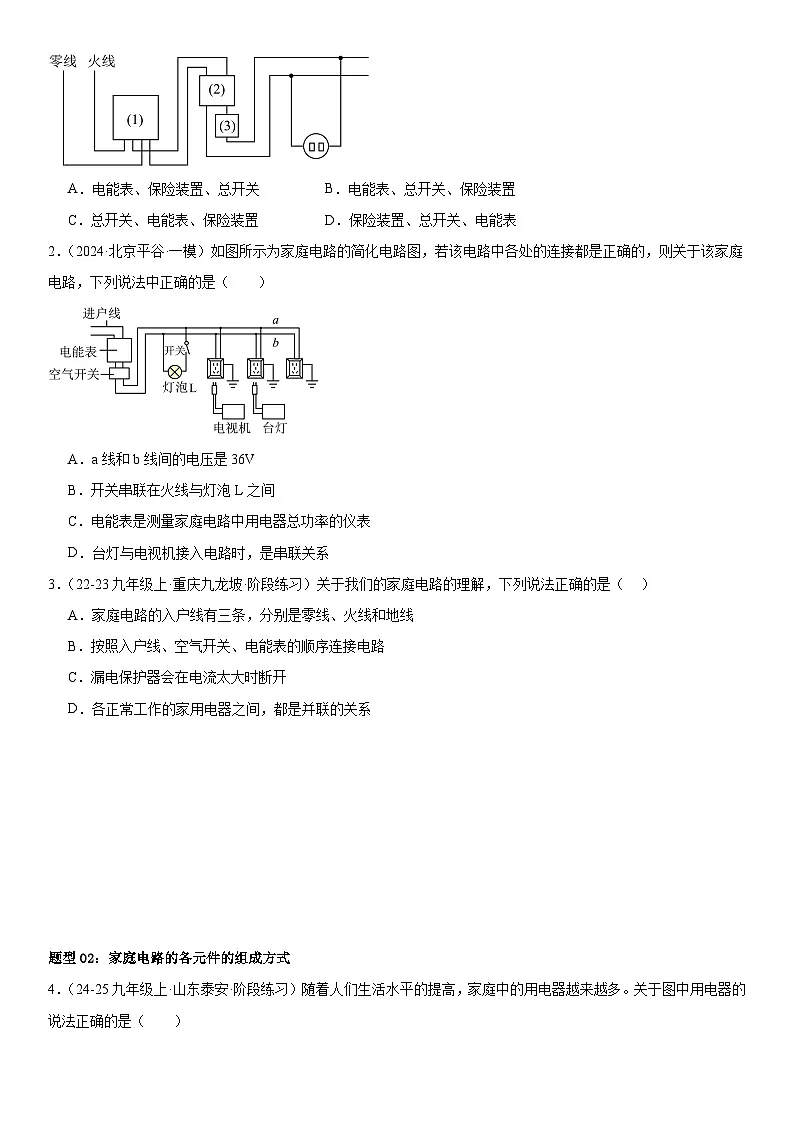

1．（2024·湖南长沙·一模）如图所示是家庭电路的部分示意图，图中（1）、（2）、（3）内的元件分别是（ ）
A．电能表、保险装置、总开关B．电能表、总开关、保险装置
C．总开关、电能表、保险装置D．保险装置、总开关、电能表
【答案】B

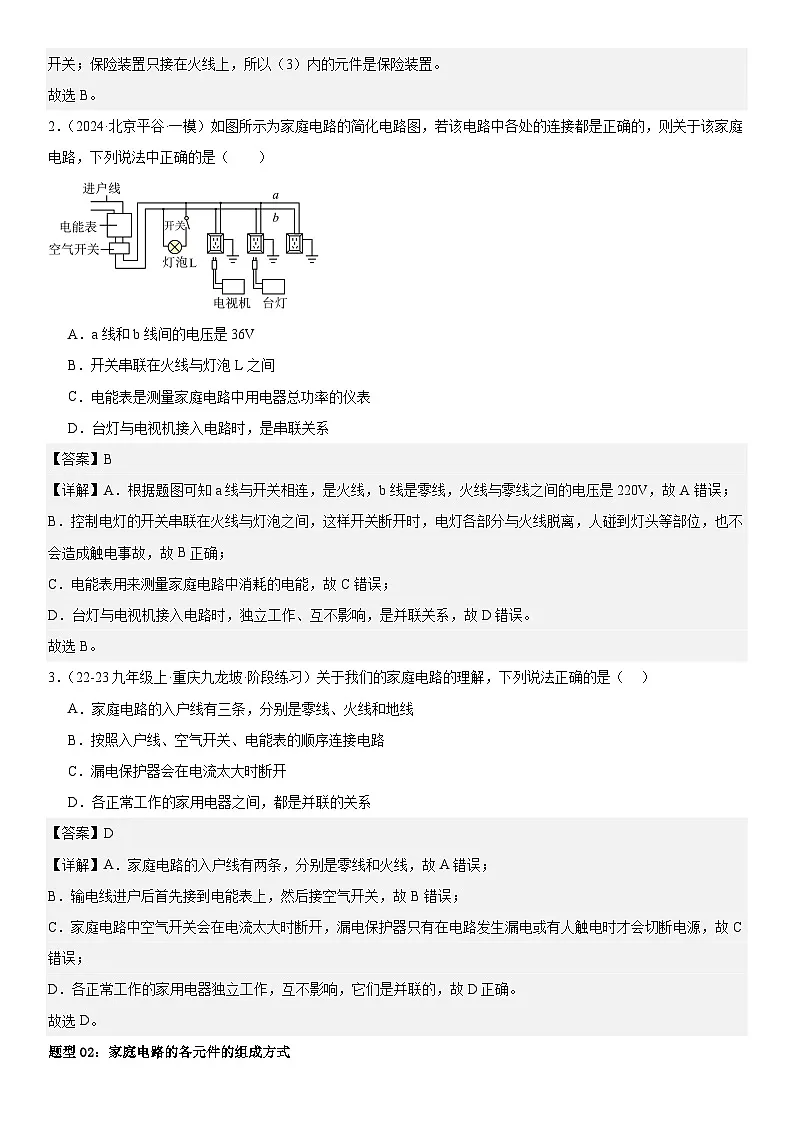

【详解】进户火线和零线后先接电能表，所以（1）中元件是电能表；电能表之后接总开关，所以（2）中元件是总开关；保险装置只接在火线上，所以（3）内的元件是保险装置。
故选B。
2．（2024·北京平谷·一模）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是（ ）
A．a线和b线间的电压是36V
B．开关串联在火线与灯泡L之间
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
【答案】B
【详解】A．根据题图可知a线与开关相连，是火线，b线是零线，火线与零线之间的电压是220V，故A错误；
B．控制电灯的开关串联在火线与灯泡之间，这样开关断开时，电灯各部分与火线脱离，人碰到灯头等部位，也不会造成触电事故，故B正确；
C．电能表用来测量家庭电路中消耗的电能，故C错误；
D．台灯与电视机接入电路时，独立工作、互不影响，是并联关系，故D错误。
故选B。
3．（22-23九年级上·重庆九龙坡·阶段练习）关于我们的家庭电路的理解，下列说法正确的是（ ）
A．家庭电路的入户线有三条，分别是零线、火线和地线
B．按照入户线、空气开关、电能表的顺序连接电路
C．漏电保护器会在电流太大时断开
D．各正常工作的家用电器之间，都是并联的关系
【答案】D
【详解】A．家庭电路的入户线有两条，分别是零线和火线，故A错误；
B．输电线进户后首先接到电能表上，然后接空气开关，故B错误；
C．家庭电路中空气开关会在电流太大时断开，漏电保护器只有在电路发生漏电或有人触电时才会切断电源，故C错误；
D．各正常工作的家用电器独立工作，互不影响，它们是并联的，故D正确。
故选D。
题型02：家庭电路的各元件的组成方式
4．（24-25九年级上·山东泰安·阶段练习）随着人们生活水平的提高，家庭中的用电器越来越多。关于图中用电器的说法正确的是（ ）
①甲图中，三合一的数据线给三台手机同时充电时，三个插头之间是并联的
②乙图中，任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是串联的
③丙图中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，三盏灯是串联的
④丁图中，写作业时照明用的台灯，有一个开关控制它的通断，灯和开关是串联的
A．只有①②③正确B．只有①②④正确
C．只有②③④正确D．只有①③④正确
【答案】B
【详解】①甲图中，三合一的数据线可以给三台手机同时充电，也可以单独给一台手机充电，说明三个插头之间是并联的，故①正确；
②乙图中，任意取下一个灯泡后，整串彩灯都会熄灭，说明此时电路处于断路状态，灯之间相互影响，所以每个灯泡之间是串联的，故②正确；
③丙图中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，是因为开关接在了并联电路的干路上，三盏灯是并联的，故③错误；
④丁图中，写作业时照明用的台灯，有一个开关控制灯的通断，说明灯和开关是串联的，故④正确。
故选B。
5．（2024·四川成都·二模）如图所示是某家庭电路的正确连接示意图。现将洗衣机接入三孔插座，在安全用电原则下，下列说法正确的是（ ）
A．a点所在的电源线是火线B．开关S可以与灯泡L互换位置
C．空气开关只能安装在b点D．灯泡L与洗衣机是串联的
【答案】A
【详解】A．根据安全用电的原则，开关接在火线上，插座的左孔接零线、右孔接火线，所以，a点所在的电源线是火线，故A正确；
B．根据安全用电的原则，开关必须接在火线上，开关S不能与灯泡L互换位置，故B错误；
C．空气开关要接在火线上，跳闸时将火线断开，所以，只能安装在a点，故C错误；
D．灯泡L与洗衣机都可以单独工作，互不影响，是并联的，故D错误。
故选A。
6．（23-24九年级上·四川绵阳·阶段练习）某家庭电路简化后如图所示，下列说法正确的是（ ）
A．“a”为空气开关，“b”为电能表
B．螺口节能灯的连接是正确的
C．可以将冰箱的三脚插头多余的脚掰弯再插入两孔插座
D．“五孔插座”的上两孔和下三孔分别接入用电器时，这两个用电器是并联的
【答案】D
【详解】A．由家庭电路的安装顺序可知，“a”为电能表，“b”为空气开关，故A错误；
B．为了安全用电，螺口节能灯的上端接点应该连接火线，侧面的螺口接零线。故B错误；
C．电冰箱的外壳必须接地，所以冰箱的三脚插头中较长插脚连接地线，绝对不能去掉，否则可能使冰箱外壳带电，人体接触造成触电，故C错误；
D．插座上的两孔插座和三孔插座是并联的，接入用电器时，这两个用电器是并联的，故D正确。
故选D。
题型03：家庭电路作图
7．（23-24九年级上·河南平顶山·阶段练习）如图，是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开关控制USB插口与三孔插座且三孔插座和USB接口可以独立工作。
【答案】
【详解】由题知，三孔插座和USB接口可以独立工作，说明三孔插座和USB接口并联，而三孔插座和USB接口由总开关控制，由此按家庭电路连接的要求即三孔插座左孔接零线，右孔接火线，上孔接地线，开关接在火线上，可得电路图如图所示
8．（2024·河南商丘·模拟预测）为了节约能源，宾馆的客房都配有房卡。只有把房卡插入插槽中，打开开关，房间内的电灯才能有电。请连接房间内的简化电路。
【答案】
【详解】依题意得，房卡与开关同时控制电灯，则房卡、开关、电灯串联，为了通电安全，火线先连接房卡插槽，然后连接开关，最后经电灯到达零线，如图所示：
9．（24-25九年级上·全国·课后作业）如图，根据安全用电知识，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
【答案】
【详解】由图可知，试电笔接触上面的线时，氖管发光，则上面的线为火线，下面的线为零线；灯泡的接法：火线与开关串联，开关的另一端再接到灯泡顶端的金属点，零线直接在灯泡的螺旋套上；三孔插座的接法：火线接右孔，地线直接接三孔插座的上孔，零线接三孔插座的左孔，电路图如下图所示：
题型04：火线、零线及测电笔
10．（23-24九年级上·江苏盐城·期中）为确保安全用电，小明爷爷家对家庭线路进行了检测。在用完好的测电笔对墙面上的插座进行检测时，发现甲插座的两孔测电笔氖管都不发光；乙插座只有右孔发光；丙插座两孔都发光，对于以下结论，正确的是（ ）
①甲插座一定不能对外正常供电
②乙插座一定能对外正常供电
③丙插座可能能对外正常供电
④三个插座中至少有一个能对外正常供电
A．①B．①②
C．①②③D．①②③④
【答案】A
【详解】甲插座的两孔测电笔氖管都不发光，说明甲插座的两孔没有与火线连接，甲插座一定不能对外正常供电，故①正确；
乙插座只有右孔发光，说明乙插座右孔与火线相连，左孔可能与零线相连，也可能与地线相连，故乙插座有可能能对外正常供电，也有可能不能对外正常供电，故②错误；
丙插座两孔都发光，说明丙插座的两孔都与火线连接，丙插座一定不能对外正常供电，故③错误；
三个插座中有可能有一个能对外正常供电，也有可能都不能对外正常供电，故④错误。
故①正确，②③④错误，故A符合题意，BCD不符合题意。
故选A。
11．（2023·江苏南通·二模）在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，如图所示，闭合开关S，灯泡正常发光，用测电笔分别检测开关的两个接线柱A、B，发现氖管两次都发光，根据此现象（ ）

A．可以确定，甲是火线，开关接在火线上
B．可以确定，甲是零线，开关接在零线上
C．无法确定开关接在火线上还是零线上
D．必须断开开关，再检测这两个接线柱才能判断接在火线上还是零线上
【答案】A
【详解】闭合开关，灯泡正常发光，用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，这说明开关的两个接线柱都与火线直接相连，故可以确定开关接在火线上，如果开关接在零线上，闭合开关，用测电笔分别检测开关的两个接线柱，相当于用测电笔检测零线，所以氖管不发光；不需要断开开关，再检测这两个接线柱才能判断接在火线上还是零线上。故A符合题意，BCD不符合题意。
故选A。
12．（23-24九年级上·福建莆田·期末）图是测电笔的结构图，使用测电笔验电时，下列说法正确的是（ ）
A．手可以接触测电笔的笔尖
B．手不能与测电笔笔尾金属笔卡接触
C．若氖管发光，说明此时接触的是零线
D．若氖管发光，此时有电流通过人体
【答案】D
【详解】AB．用测电笔验电时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，氖管发光，说明这接触处是火线，故C错误；
D．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，有微弱的电流通过人体，故D正确。
故选D。
题型05：漏电保护装置作用与原理
13．（2022·广东佛山·模拟预测）“安全用电，珍爱生命”是每位同学应有的意识。小红家的配电系统如图所示，下列说法正确的是（ ）
A．人触电时，空气开关会迅速断开
B．在电流过大时，空气开关能自动断开以保护电路安全
C．当有电流经过人体时，漏电保护器能迅速将电流导入大地
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
【答案】B
【详解】AB．当电路中电流过大时，空气开关会迅速断开，人触电时，电路中电流不会过大，所以空气开关不会断开，故A错误，B正确；
CD．当有电流经过人体时，漏电保护器能迅速将电路切断，保护人体安全，故CD错误。
故选B。
14．（22-23九年级上·辽宁葫芦岛·期末）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（ ）
A．当插座漏电时，空气开关①将跳闸
B．当空调电流过大时，空气开关②将跳闸
C．当电灯电流过大时，漏电保护器会迅速切断电路
D．空气开关跳闸，问题解决后需更换新的空气开关
【答案】B
【详解】A．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；
B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；
C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
故选B。
15．（2021九年级·陕西·专题练习）如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（ ）
A．造成该故障的原因可能是电热烧水壶插头被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
【答案】A
【详解】A．在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，开关未闭合，保险丝e熔断，说明电路出现了短路现象，即插头短路，故A正确；
B．保险丝熔断后，需要检查电路故障，排出故障后再重新更换保险丝，故B错误；
C．保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用测电笔测试两孔插座的左右两孔，右孔不发光，故C错误；
D．为了能使空调正常工作，保险丝的熔断电流应该要大于空调的额定电流，故D错误。
故选A。
题型06：三线插头的连线及其作用
16．（2023·湖北武汉·模拟预测）如图所示是小明家常用的插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，不影响其它插孔的正常使用。下列说法错误的是（ ）

A．插线板工作时插孔L与N之间的电压是220V
B．插线板插孔E与地线连接
C．指示灯和每个插座之间是串联的
D．开关安装在插线板的干路上
【答案】C
【详解】A．插线板工作时插孔L接火线，N接零线，它们之间的电压是，故A正确，不符合题意；
B．插线板插孔E与地线连接，是为了防止因用电器外壳漏电而发生触电事故，故B正确，不符合题意；
C．由题意可知：“如果指示灯损坏，开关闭合时插孔也能正常通电”，说明指示灯和插座之间是并联的，故C错误，符合题意；
D．由于指示灯和插座之间是并联的，且“插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压”，说明开关在干路上，故D正确，不符合题意。
故选C。
17．（22-23九年级下·河北衡水·期中）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）

A．若开关短路，空气开关会切断电路
B．②处应接开关
C．用试电笔接触三孔插座的a处，氖管发光
D．电能表应接在空气开关前
【答案】D
【详解】A．如图所示，开关和灯泡串联，当开关短路时，灯泡正常工作，空气开关不会切断电路，故A错误；
B．如图所示，根据三孔插座左孔接零线，右孔接火线的接线方式可以判断出，水平的两条线中上边的是火线，根据安全用电原则，与灯泡串联的开关应该之间和火线相连，所以①处应该接开关，故B错误；
C．如图，三孔插座的左孔接零线，用试电笔接触三孔插座的a处，氖管不会发光，因为零线与大地之间没有电压，故C错误；
D．家用空气开关只是用来保护电路的，一般接在电能表后，即是电能表应接在空气开关前，故D正确。
故选D。
18．（2022·四川内江·一模）根据你所学的知识判断图中不正确的是（ ）
A．图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B．图中带开关的灯泡接法是错误的
C．只要拿着试电笔接触火线，其内部的氖管就会发光
D．图中的灯泡、两脚插座是并联关系
【答案】C
【详解】A．图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连，，这样可以防止因外壳漏电发生触电，故A正确，不符合题意；
B．图中带开关的灯泡接法是错误的，开关应接在火线与灯泡之间，故B正确，不符合题意；
C．拿着试电笔接触火线，如果手没有接触笔尾金属体或者人与大地之间绝缘，其内部的氖管就不会发光，故C错误，符合题意；
D．家庭电路中的用电器、插座之间都是并联连接，故D正确，不符合题意。
故选C。
【高分演练】
一、单选题
19．（24-25九年级上·山东滨州）如图所示，在家庭电路中，螺丝口灯泡的灯座及开关连接正确的是（ ）
A．B．C．D．
【答案】C
【详解】火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样在更换灯泡时，断开开关，切断火线，更安全。A图火线过开关后接在了螺旋套上，是错误的；B图火线直接接在螺旋套上，是错误的；D图火线没有接入开关就接入灯泡顶端的金属点，是错误的；C图火线接入开关，再进入灯泡顶端的金属点，零线接入灯泡的螺旋套，是正确的。
故选C。
20．（24-25九年级上·内蒙古巴彦淖尔·期末）小刚家的电路简化后如图所示，由该电路可知错误的（ ）
A．开关要串接在火线与灯泡L之间的
B．电能表是用来直接测量用电器电能的
C．电路中的电视机和电冰箱正常工作时是并联的
D．空气开关自动切断电路，一定是因为电路中总功率过大
【答案】D
【详解】A．家庭电路中控制灯泡的开关应该串联接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故A正确，不符合题意；
B．电能表是测量家庭电路中用电器消耗电能的仪表，故B正确，不符合题意；
C．电路中的电视机和电冰箱互不影响，独立工作，是并联的，故C正确，不符合题意；
D．空气开关自动切断电路，是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路，故D错误，符合题意。
故选D。
21．（24-25九年级上·全国·单元测试）如图所示是小明家的部分电路，下列说法正确的是（ ）
A．将烧水壶插头插入插座，烧水壶和灯泡L是串联的
B．灯泡L不能正常工作时，插座可能正常工作
C．插座中使用大功率用电器正常工作时，地线中会有电流通过
D．断开开关S，使用试电笔接触e点时，氖管会发光
【答案】B
【详解】A．因插座与灯泡是并联的，因此将烧水壶插头插入插座，烧水壶和灯泡可以独立工作，互不影响，烧水壶和灯泡L是并联的，故A错误；
B．因插座与灯泡是并联的，二者互不影响，因此灯泡L不能正常工作时，插座可能正常工作，故B正确；
C．插座的上方孔连接地线，其作用是当用电器外壳漏电时，电流会通过地线导入大地，插座中使用大功率用电器正常工作时，地线中不会有电流通过，故C错误；
D．断开开关S，使用试电笔接触e点时，e点与火线断开，则氖管不会发光，故D错误。
故选B。
22．（2024·山东泰安·三模）如图所示是家用的插线板，不按开关按钮时，插线板上的指示灯不发光，插孔不能提供工作电压；而按下开关按钮时，指示灯发光，插孔可以提供工作电压。如果指示灯损坏，不影响其它插孔的正常使用。下列说法正确的是（ ）
A．指示灯和每个插孔之间是串联的
B．开关按钮应安装在插线板的干路上，接在火线或零线上都可以
C．如果不小心用导线将插孔L与N连通，会导致家庭电路中的保险丝熔断
D．按下开关按钮，将测电笔插入E孔后氖管会发光
【答案】C
【详解】A. 由题可知如果指示灯损坏，不影响其它插孔的正常使用，说明灯与插孔互不影响，即并联，故A错误；
B. 由题可知，开关既控制指示灯，又可知控制插孔，故应安装在插排干路，且安在火线和它们之间，故B错误；
C. 如果不小心用导线将插孔L与N连通，电路短路，使得电路中电流过大，保险丝熔断，故C正确；
D. E孔与大地相连，按下开关按钮，也不会和火线相连，故试电笔氖管不发光，故D错误。
故选C。
23．（23-24九年级上·湖南长沙·阶段练习）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．为了用电安全，应在甲处安装电灯，乙处安装开关
B．正常情况下，站在地上的人用手接触绝缘皮破损的A处，没有触电危险
C．洗衣机的三线插头应连入三孔插座，这样能使洗衣机的金属外壳接地
D．若在三孔插座中接入一台空调，闭合开关后，保险丝马上熔断，则原因一定是电路发生短路
【答案】C
【详解】A．在家庭电路中，为了安全，应把开关接在火线和用电器之间，故甲处接开关，乙处接两孔插座，故A错误；
B．图中A点为火线，站在地上的人接触A点是会造成单线触电，故B错误；
C．洗衣机的三脚插头接入电路，其金属外壳通过三脚插头接地，以防用电器外壳带电危及人身安全，故C正确；
D．若在三孔插座中接入空调后，保险丝马上熔断，原因可能是电路的总功率过大，也可能是发生短路，故D错误。
故选C。
24．（23-24九年级上·全国·课后作业）某家庭电路接线如图所示，其中接错的元件是（ ）
A．只有开关B．插座H2和开关
C．插座H1和开关D．只有插座H1
【答案】C
【详解】插座串联在火线上，使火线断开，灯泡和插座不能工作，故插座接法错误。开关接在火线和灯泡之间，这样开关能控制灯泡的工作，并且灯泡烧坏，更换灯泡时，断开开关，切断了火线，操作安全，开关和灯泡的接法都正确；开关控制灯泡，开关接在零线和灯泡之间，，这样开关虽然能控制灯泡的工作，但是更换灯泡时，断开开关，切断了零线，灯泡还和火线相连，会发生触电事故，开关的接法错误。故ABD不符合题意，C符合题意。
故选C。
25．（23-24九年级上·山东济南·期末）如图所示是测电笔的结构及使用方法，下列说法正确的是（ ）
A．测电笔中的电阻器是低阻值电阻
B．当氖管发光时有微弱电流通过人体
C．在两种使用测电笔的方法中，乙是正确的，丙是错误的
D．测电笔可以辨别火线和零线，还可以检验物体是否带电
【答案】B
【详解】A.．测电笔中的电阻器是阻值很大的电阻，电阻约为一百万欧，故A错误；
B．若氖管发光，说明测电笔接触的是火线，电流需要经过人体形成回路，由于电阻器的阻值很大，人体中有微弱的电流通过，故B正确；
C．在使用测电笔时，手要接触测电笔笔尾的金属体，图丙使用方法正确，而图乙中手没有接触笔尾金属体，使用方法错误，故C错误；
D．测电笔可以辨别火线和零线，不能检验物体是否带电，故D错误。
故选C。
26．（23-24九年级上·山东淄博·期末）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．图中所有元件的连接都符合安全用电要求
B．两孔插座接法正确，使用电冰箱时，插头应插在两孔插座上
C．正常情况下，站在地上的人用试电笔接触A点，氖管会发光
D．若在三孔插座中接入空调后，保险丝马上熔断，则原因一定是电路短路
【答案】C
【详解】A．开关要接在火线和灯泡之间，图中开关要接在零线和灯泡之间了，不符合安全用电的要求，故A错误；
B．两孔插座左孔接零线，右孔接火线，接法正确；电冰箱有金属外壳，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电发生触电事故，故B错误；
C．图中A点为火线，站在地上的人用试电笔接触A点，氖管会发光，故C正确；
D．若在三孔插座中接入空调后，保险丝马上熔断，原因可能是电路过载也可能是发生短路，故D错误。
故选C。
27．（23-24九年级上·河北唐山·期末）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中，下列选项应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．只要不接触带电体就不会触电
C．家庭电路的开关，接在零线或火线上都可以
D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连
【答案】D
【详解】A．家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故A错误；
B．安全用电的原则：低压电我们不要去接触，高压电我们不去靠近。故B错误；
C．家庭电路的开关，一定要接在火线上，故C错误；
D．三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导 致金属外壳带电而发生触电事故，故D正确；
故选D。
28．（23-24九年级上·四川绵阳·期末）关于如图所示的家庭电路说法错误的是（ ）
A．开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B、C、D点不能发光
B．开关S断开时，试电笔笔尖接触A、B、C、D时氖管均不能发光
C．当C、D两点间断路时，S闭合，试电笔笔尖接触A、B、D时氖管均能发光
D．开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光
【答案】D
【详解】A．试电笔与火线上的某点接触，试电笔的氖管能发光，与零线上的某点接触，氖管不发光，闭合开关后，A与火线相连，B、C、D与零线相连，故开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B、C、D点不能发光，故A正确，不符合题意；
B． 开关S断开时， A、B、C、D都与火线断开连接，试电笔笔尖接触A、B、C、D时氖管均不能发光，故B正确，不符合题意；
C．当C、D两点间断路时，S闭合，没有电流流过灯泡，A、B、D都与火线相连，试电笔笔尖接触A、B、D时氖管均能发光，故C正确，不符合题意；
D． 开关S闭合时， 左孔与零线相连，右孔与火线相连，试电笔笔尖接触插座左孔接触，氖管不发光，试电笔笔尖接触插座右孔接触，氖管发光，故D错误，符合题意。
故选D。
29．（23-24九年级上·山东青岛·期末）小明设计了用带指示灯的开关控制阳台灯的电路：闭合开关，两灯都亮；断开开关，两灯都灭：若指示灯因断路不亮，电灯可照常发光。以下设计符合要求的是（ ）
A．B．C．D．
【答案】A
【详解】A．由题图可知，指示灯与电灯并联，开关在干路上。闭合开关，两灯都亮；断开开关，两灯都灭：若指示灯因断路不亮，电灯可照常发光。故A符合题意；
B．由题图可知，开关只与电灯串联，控制电灯的通与断，没有控制指示灯的通与断，故B不符合题意；
C．由题图可知，电灯没有通过开关直接接在家庭电路上，即开关没有控制电灯的通与断，故C不符合题意；
D．由题图可知，指示灯和电灯串联，开关可以控制它们的通与断，若指示灯因断路不亮，电灯不发光，故D不符合题意。
故选A。
30．（23-24九年级上·内蒙古包头·期末）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）

A．保险盒接法错误，保险盒应该安装在火线上
B．开关和灯泡接法错误，开关接在火线上符合安全用电原则
C．两孔插座接法正确，其左端导线应该接在地线上
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【答案】C
【详解】A．保险盒接法错误，保险盒应该安装在火线上，若接在零线上，切断后，触碰到火线后仍然会触电，故A正确，A不符合题意；
B．开关和灯泡接法错误，开关接在火线上符合安全用电原则，保证开关断开后，灯泡所在的支路断电，没有触电的危险，故B正确，B不符合题意；
C．两孔插座的正确接法是其左端导线应该接在零线上，右端接在火线上，故C错误，C符合题意；
D．三孔插座接法正确，遵循左孔接零线，右孔接地线，上孔接火线的原则，使用电冰箱时，插头应插在三孔插座上，使金属外壳先接地，故D正确，D不符合题意。
故选C。
二、填空题
31．（24-25九年级上·吉林长春·阶段练习）我国家庭电路的电压为 V，家庭电路中电灯和电风扇之间是 联的；家里每多开一盏电灯，则家庭电路中总电阻会 ；长时间使用后的电风扇扇叶会吸附很多灰尘，是因为扇叶转动时和空气之间发生 现象，同时也说明带电体具有 的性质。
【答案】 220 并 变小 摩擦起电 吸引轻小物体
【详解】[1] 不同的电源提供不同的电压，我国家庭电路的电压为220V。
[2] 家庭中的电灯、电风扇工作时互不影响，所以它们的连接方式为并联；。
[3] 因为家庭电路中各用电器之间的连接方式为并联，所以根据并联电路的电阻特点：电阻越并联越小、小于任何一个分电阻可知，每多使用一个用电器，会使家庭电路中的总电阻变小。
[4] [5] 长时间使用后扇叶会吸附很多灰尘，是因为扇叶转动时和空气之间发生了摩擦起电现象，而带电体具有吸引轻小物体的性质，因此扇叶吸引了不带电的灰尘。
32．（23-24九年级上·河南漯河·阶段练习）“安全用电，从我做起”。如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用试电笔检验A点处，氖管 （选填“发光”或“不发光”）。多个用电器同时插在插线板上工作，它们的连接方式是 联。将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 。
【答案】 发光 并 用电器总功率过大
【详解】[1]开关闭合后，灯泡正常发光，此时用验电笔检验A点处，A处与火线相连，故氖管会发光。
[2]家庭电路中，各个用电器之间是并联的，因此多个用电器同时插在插线板上工作，它们的连接方式是并联。
[3]电烤箱是大功率用电器，将电烤箱的插头插入插线板，闭合开关后，空气开关跳闸了，原因可能是用电器总功率过大引起的。
33．（24-25九年级上·全国·课后作业）常见的插座有 插座（甲图左）和 插座（甲图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳 引起的 事故。（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）
【答案】 两孔 三孔 带电 触电
【详解】[1][2]甲图左为两孔插座，甲图右为三孔插座，都为家用常用的插座。
[3][4]插头上标有E的导线与用电器的金属外壳相连，把三脚插头插在图乙三孔插座里，再把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
34．（2024·黑龙江齐齐哈尔·中考真题）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
【答案】 并联 见解析
【详解】（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔是并联的，可以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据可知相同时间内产生热量较多，存在安全隐患。
35．（2024·安徽滁州·一模）开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无须设置，这几处开关是 （选填“1”、“2”、“3”、“4”、“5”）。
【答案】2、4
【详解】在家庭电路中，电路的总开关应该接在干路中火线上，且在电能表之后，故1处的开关合理；三孔插座中，上孔必须时刻接着地线，不需要开关控制，右孔接的是火线，应可随时切断火线，确保用电安全，故2处的开关不合理，3处的开关合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4处的开关不合理，5处的开关合理。综上所述，无须设置的是开关是2、4。
36．（23-24九年级上·江苏盐城·期中）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （C/D）插脚接火线，若插入插头，闭合开关S时，发现家里的灯全部熄灭，经检查是熔丝熔断，由此可能判断是 （插座/插头/灯座）发生了短路。
【答案】 火 D 灯座
【详解】[1]根据辨别火线和零线的方法，试电笔测试插座的A孔，氖管发光，则A孔接的是火线。
[2]开关要接在火线上，所以当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线。
[3]若插入插头，闭合开关S后，才发现家里的灯全部熄灭，经检查是熔丝熔断，则可能是灯座发生了短路，使得电路中电流过大，将熔丝熔断。
37．（2024·河北廊坊·一模）如图所示是小明家的家庭电路的连接示意图，A、B是两条进户线，为了用电安全，其中 （填“A”或“B”）是火线。他家电能表如图所示，当小明家只有一盏灯工作时，若1h该电能表的表盘正好转了36转，则该电灯的电功率为 W。
【答案】 B 60
【详解】[1]为了用电安全，控制用电器的开关应该接在用电器与火线之间，由图可看出开关接在B线上，所以B线是火线。
[2]电能表上标有“600 r/kW·h”表示消耗1kW·h的电能，表盘转600转，则当表盘转了36转，消耗的电能是
电灯的功率是
P==
三、作图题
38．（23-24九年级上·宁夏银川·期末）将家庭电路连接完整，要求开关只控制灯泡。
【答案】
【详解】火线与开关相连，开关再与灯泡顶端的金属体相连，零线直接接入灯泡螺旋套，这样断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
39．（2024·四川广元·中考真题）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
【答案】
【详解】在家庭电路中，插座和带开关的灯泡是并联，插座接线规则为左零右火上接地，带开关的灯泡，开关要接在火线和灯泡之间，灯泡顶部接火线，螺丝套接零线，插座和带开关的灯泡接线如图所示：
40．（2024·辽宁大连·三模）小明家中两盏电灯和是由一个开关S单独控制，请按照安全用电的要求连接电路。
【答案】
【详解】家庭电路中，开关控制用电器时，开关和用电器之间是串联的，并且开关要接在火线和用电器之间，这样断开开关时，用电器才不会带电，更安全； 家庭电路中，各用电器之间、用电器和插座之间都是并联的，这样各用电器可以互不影响。 电路连接如下：
41．（24-25九年级上·全国·假期作业）小刚为楼道设计了一款声控、光控的照明灯，要求在天黑且有声音时灯才亮，请你用笔画线代替导线完成如图所示的电路。
【答案】
【详解】
由题意知，只有当“光控开关”、“声控开关”都闭合时灯才能亮，所以灯泡与两个开关串联；为了保证用电安全，火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套，如下图所示：
42．（2024·河南周口·三模）如图甲所示是生活中的一款电吹风机，其工作原理是：只闭合开关S1时吹冷风，只闭合开关S2时无热无风，同时闭合开关S1、S2时吹热风；请你根据它的工作原理，在如图乙所示的家庭电路中，完成其正确接入电路的电路图。
【答案】
【详解】分析题意可知，电动机和电热丝并联，开关S1处在干路上，并控制火线，开关S2在电热丝支路上，作图如下：
43．（2024·河北邯郸·三模）如图甲所示，是小明家安装的一个带有USB接口的三孔插座，当闭合开关S时，指示灯发光、插座和USB接口能正常使用，且三者互不影响。使用三孔插座时， （选填“①”“②”或“③”）孔所接的导线与用电器的金属外壳相连。如图乙所示，是该插座的内部简化电路，请你在图中将未完成的电路补充完整 。
【答案】 ①
【详解】[1]根据“左零右火上接地”， 三角插座上方孔所接的导线与用电器的金属外壳相连。
[2] 当闭合开关S时，指示灯发光、插座和USB接口能正常使用，且三者互不影响。由此可知，指示灯、插座和USB接口并联，并且开关在与火线相接的干路上，电路图如图所示：
