第十九章 生活用电-2025年中考物理一轮复习专题讲练课件PPT

这是一份第十九章 生活用电-2025年中考物理一轮复习专题讲练课件PPT，共18页。PPT课件主要包含了生活用电，电能表，保险装置，左零右火，左零右火上接地，金属帽，总功率，切断电源，副题及变式等内容，欢迎下载使用。

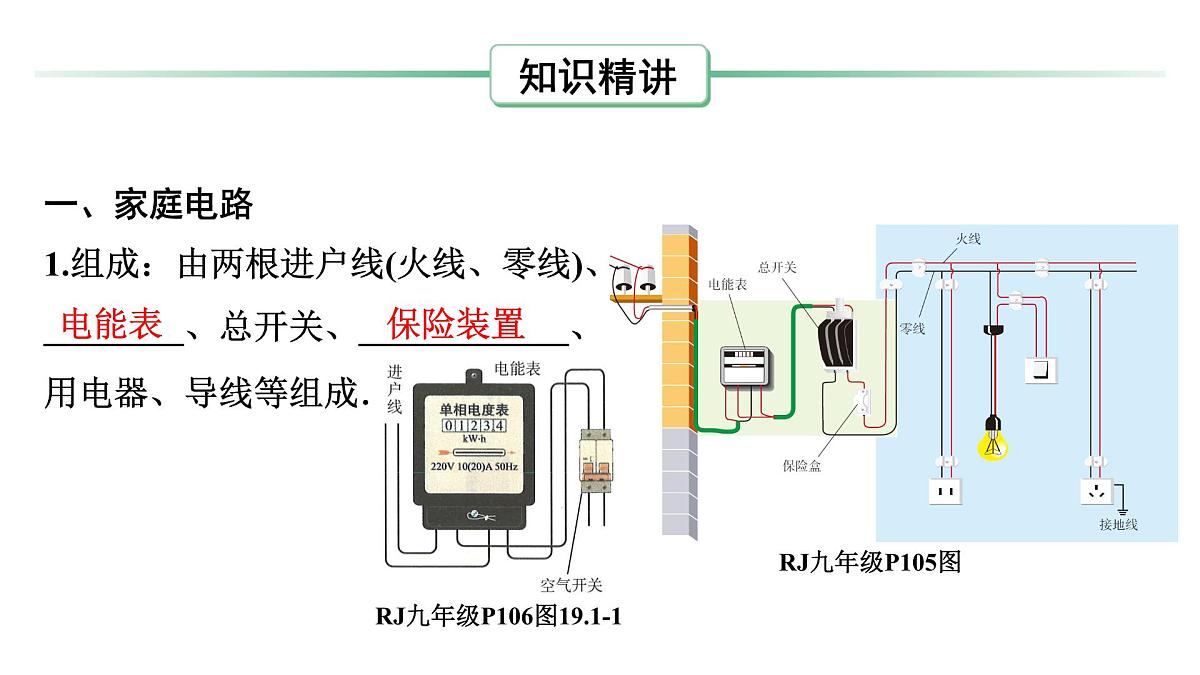

一、家庭电路1.组成：由两根进户线(火线、零线)、________、总开关、____________、用电器、导线等组成．
RJ九年级P106图19.1-1

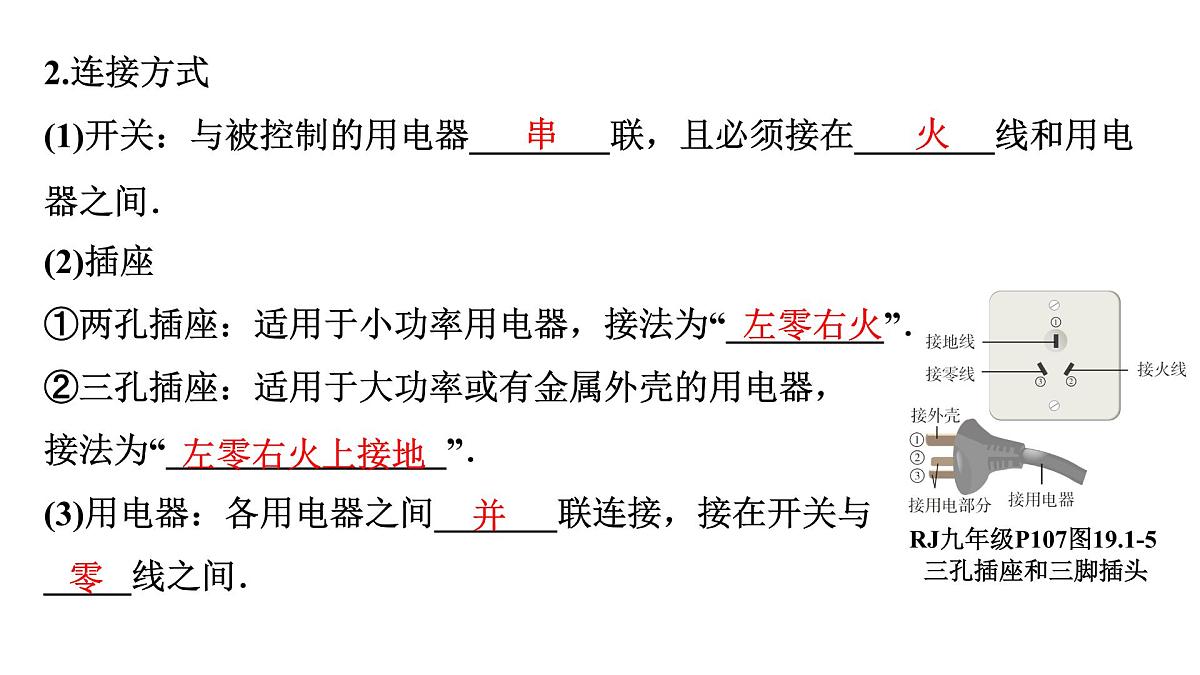

2.连接方式(1)开关：与被控制的用电器________联，且必须接在________线和用电器之间．(2)插座①两孔插座：适用于小功率用电器，接法为“_________”．②三孔插座：适用于大功率或有金属外壳的用电器，接法为“________________”．(3)用电器：各用电器之间_______联连接，接在开关与_____线之间．
RJ九年级P107图19.1-5 三孔插座和三脚插头

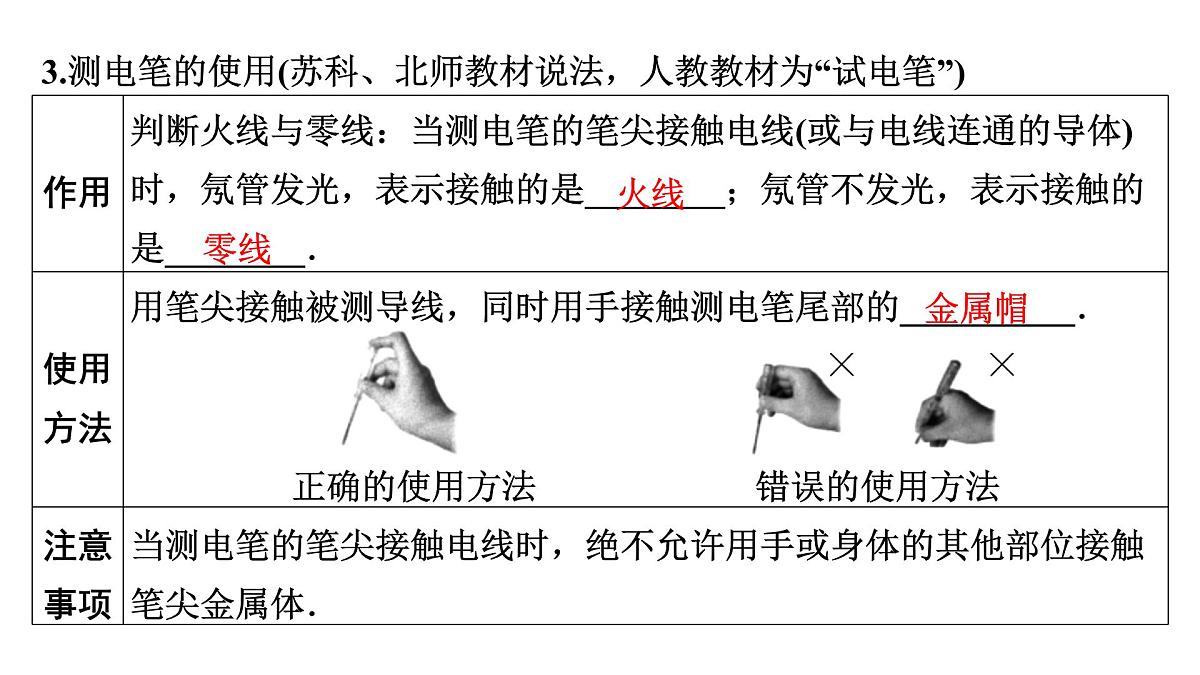

3.测电笔的使用(苏科、北师教材说法，人教教材为“试电笔”)　

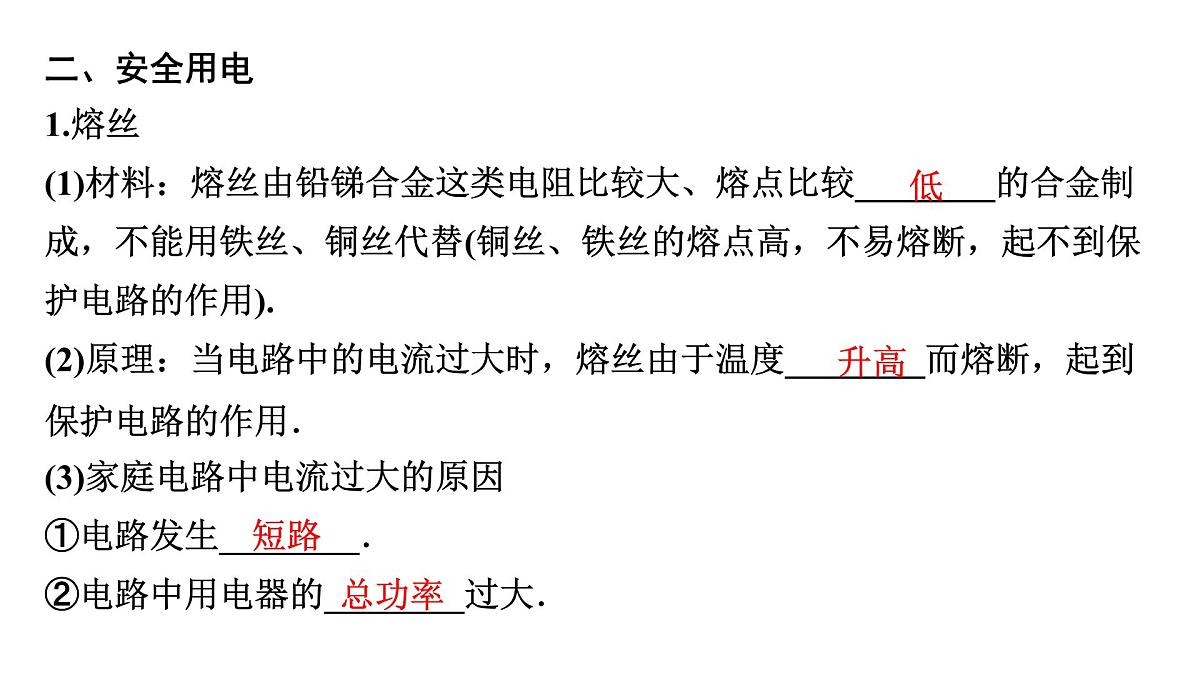

二、安全用电1.熔丝(1)材料：熔丝由铅锑合金这类电阻比较大、熔点比较________的合金制成，不能用铁丝、铜丝代替(铜丝、铁丝的熔点高，不易熔断，起不到保护电路的作用).(2)原理：当电路中的电流过大时，熔丝由于温度________而熔断，起到保护电路的作用．(3)家庭电路中电流过大的原因①电路发生________．②电路中用电器的________过大．

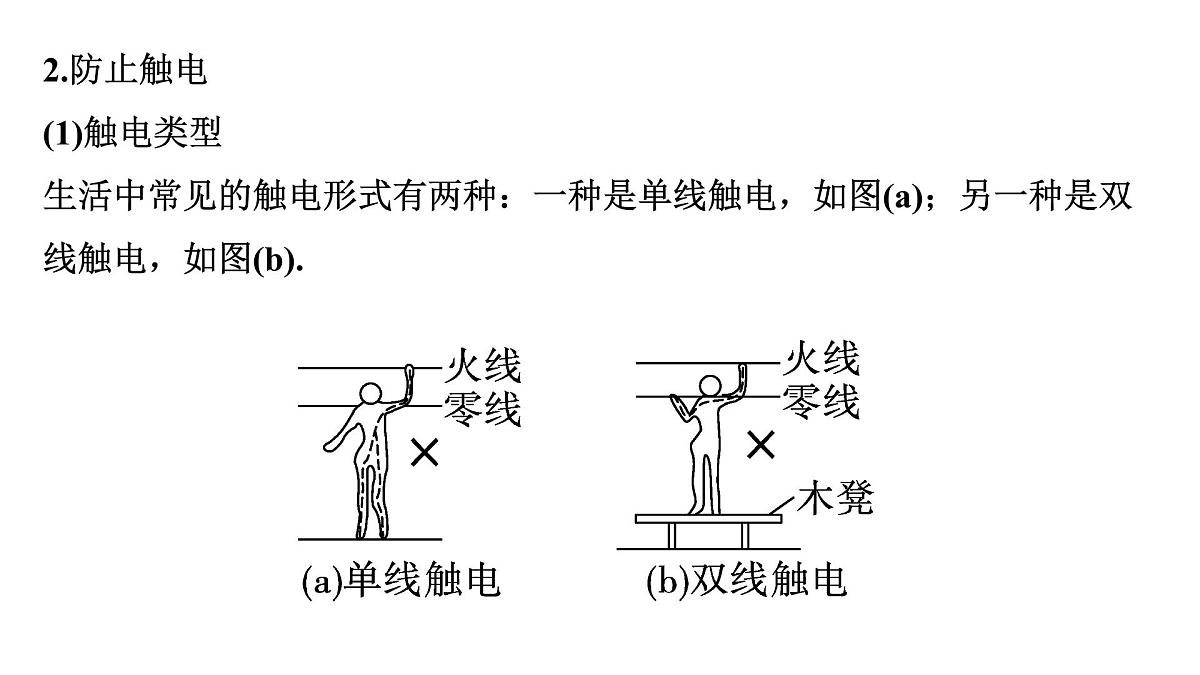

2.防止触电(1)触电类型生活中常见的触电形式有两种：一种是单线触电，如图(a)；另一种是双线触电，如图(b).

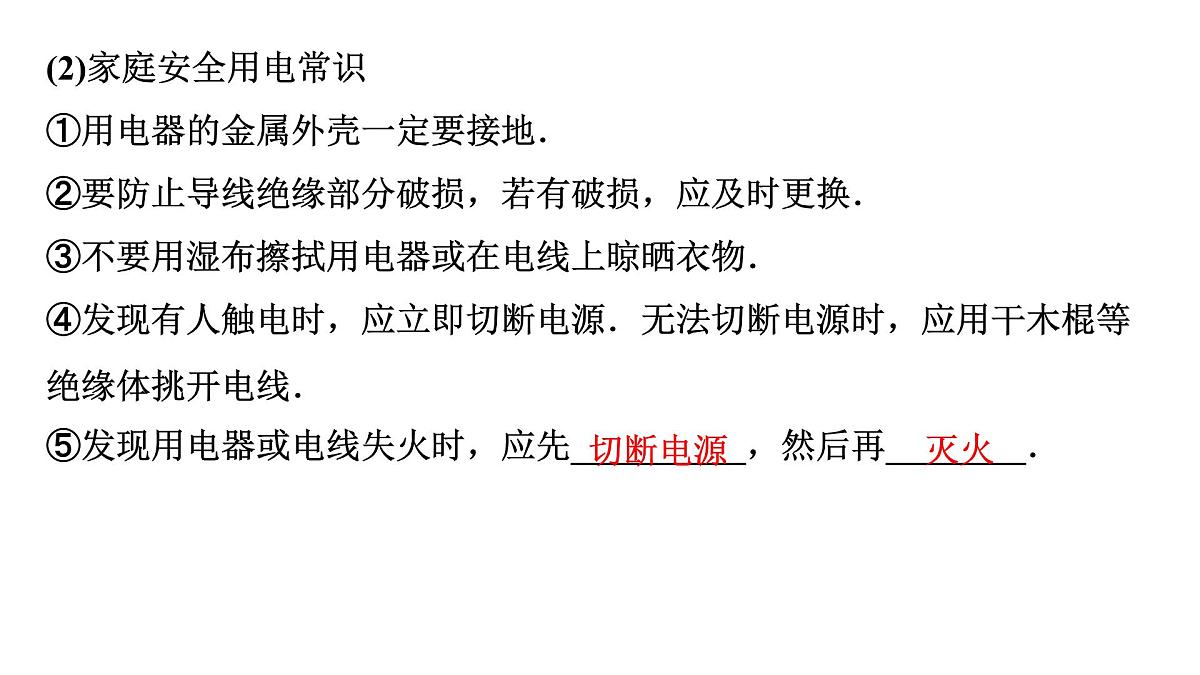

(2)家庭安全用电常识①用电器的金属外壳一定要接地．②要防止导线绝缘部分破损，若有破损，应及时更换．③不要用湿布擦拭用电器或在电线上晾晒衣物．④发现有人触电时，应立即切断电源．无法切断电源时，应用干木棍等绝缘体挑开电线．⑤发现用电器或电线失火时，应先__________，然后再________．
　安全用电(10年8考)
1. (2024陕西6题2分)下列做法不符合安全用电原则的是(　C　)
2. (2023陕西8题2分)下列做法符合安全用电的是(　C　)
3. (2023副题9题改编)下列有关家庭电路和安全用电的说法正确的是 (　A　)
4. (2022陕西6题2分)关于家庭电路和安全用电，下列说法正确的是 (　A　)
5. 关于家庭电路和安全用电的说法正确的是(　A　)
　家庭电路连接及作图(10年7考)
6. (2020陕西11题2分)一节干电池的电压是 V，家庭电路中的电冰 箱、电视机、洗衣机等用电器的连接方式是 联.
7. [2020陕西17(2)题2分]如图，将灯泡及开关正确连入家庭电路.
8. [2024陕西16(2)题2分]如图，请将图中的三孔插座正确接入家庭电路.
9. 某教室天花板上有多组“220 V　15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路.
　家庭电路故障分析(2019.8)
10. (2019陕西8题2分)如图是小轩家的部分电路.下列说法正确的是(　D　)
