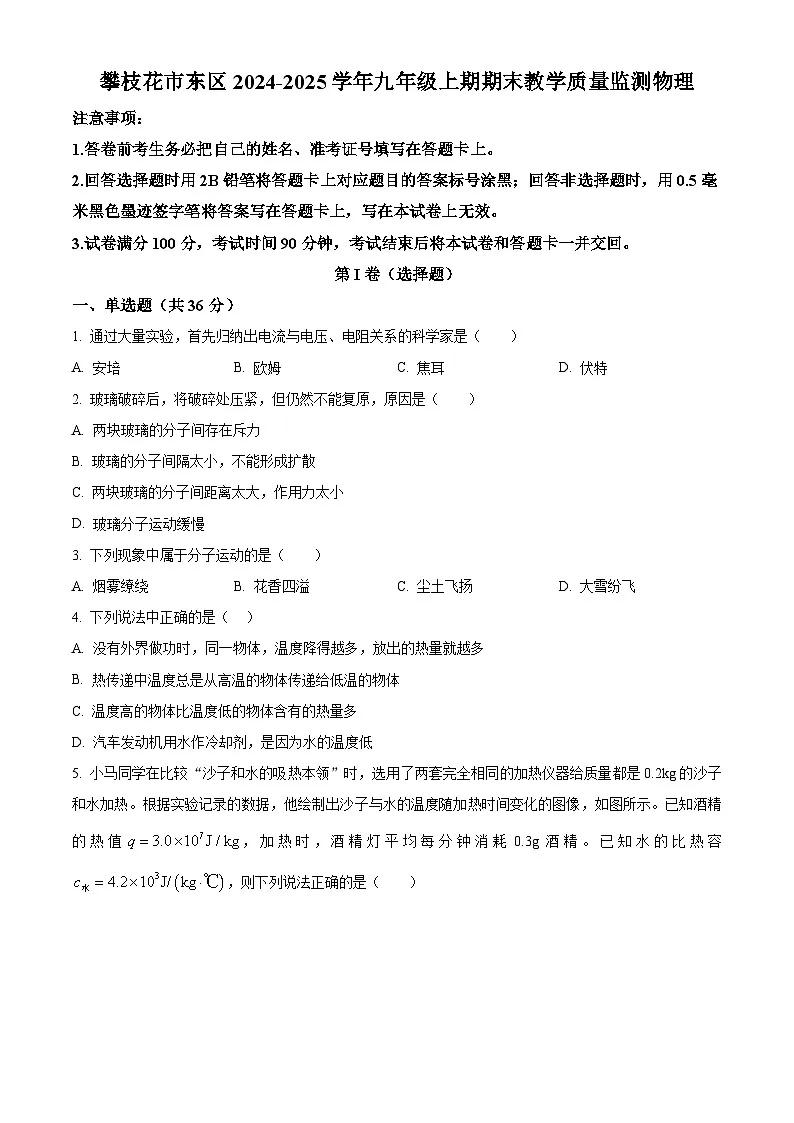

四川省攀枝花市东区2024-2025学年九年级上学期1月期末物理试题（原卷版+解析版）

这是一份四川省攀枝花市东区2024-2025学年九年级上学期1月期末物理试题（原卷版+解析版），共34页。试卷主要包含了 下列说法中正确的是， 下列说法正确的是等内容，欢迎下载使用。
1.答卷前考生务必把自己的姓名、准考证号填写在答题卡上。
2.回答选择题时用2B铅笔将答题卡上对应题目的答案标号涂黑；回答非选择题时，用0.5毫米黑色墨迹签字笔将答案写在答题卡上，写在本试卷上无效。
3.试卷满分100分，考试时间90分钟，考试结束后将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（共36分）
1. 通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（ ）
A. 安培B. 欧姆C. 焦耳D. 伏特
2. 玻璃破碎后，将破碎处压紧，但仍然不能复原，原因是（ ）
A. 两块玻璃的分子间存在斥力
B. 玻璃的分子间隔太小，不能形成扩散
C. 两块玻璃的分子间距离太大，作用力太小
D. 玻璃分子运动缓慢
3. 下列现象中属于分子运动的是（ ）
A. 烟雾缭绕B. 花香四溢C. 尘土飞扬D. 大雪纷飞
4. 下列说法中正确的是（ ）
A. 没有外界做功时，同一物体，温度降得越多，放出的热量就越多
B. 热传递中温度总是从高温的物体传递给低温的物体
C. 温度高的物体比温度低的物体含有的热量多
D. 汽车发动机用水作冷却剂，是因为水的温度低

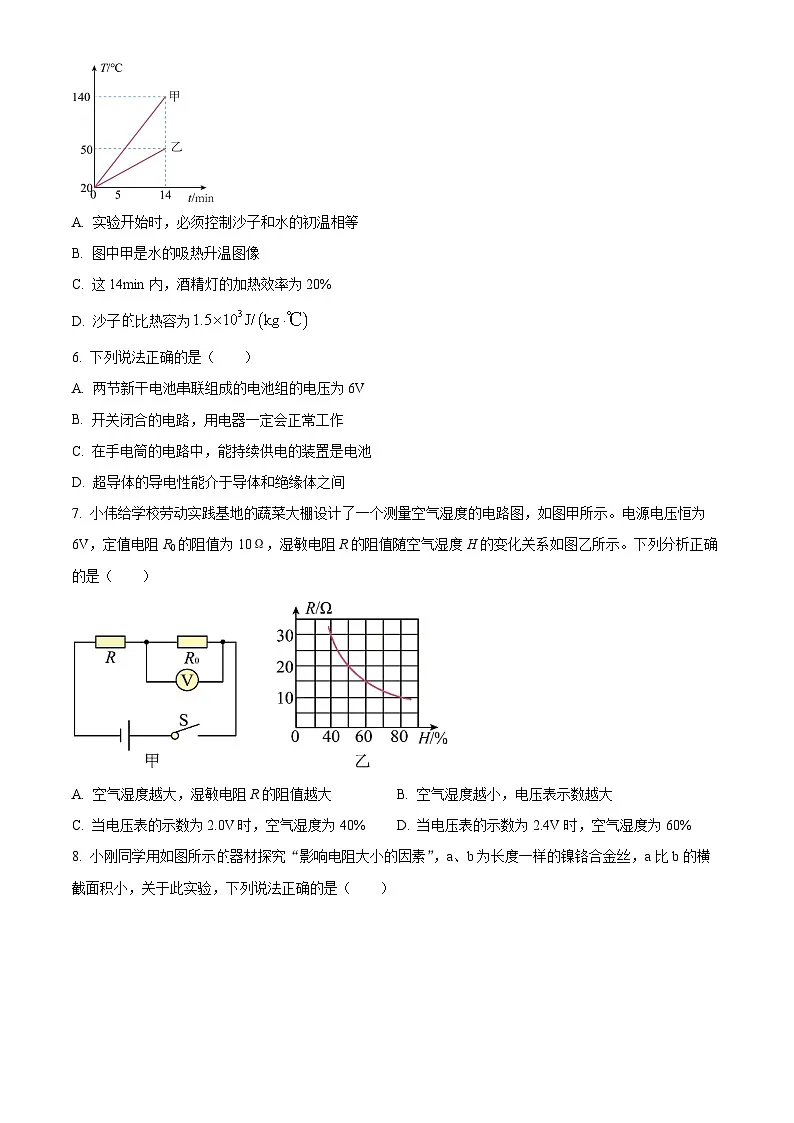

5. 小马同学在比较“沙子和水的吸热本领”时，选用了两套完全相同的加热仪器给质量都是0.2kg的沙子和水加热。根据实验记录的数据，他绘制出沙子与水的温度随加热时间变化的图像，如图所示。已知酒精的热值，加热时，酒精灯平均每分钟消耗0.3g酒精。已知水的比热容，则下列说法正确的是（ ）
A. 实验开始时，必须控制沙子和水的初温相等
B. 图中甲是水的吸热升温图像
C. 这14min内，酒精灯的加热效率为20%
D. 沙子比热容为
6. 下列说法正确的是（ ）
A. 两节新干电池串联组成的电池组的电压为6V
B. 开关闭合的电路，用电器一定会正常工作
C. 在手电筒的电路中，能持续供电的装置是电池
D. 超导体的导电性能介于导体和绝缘体之间
7. 小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，湿敏电阻R的阻值越大B. 空气湿度越小，电压表示数越大
C. 当电压表的示数为2.0V时，空气湿度为40%D. 当电压表的示数为2.4V时，空气湿度为60%

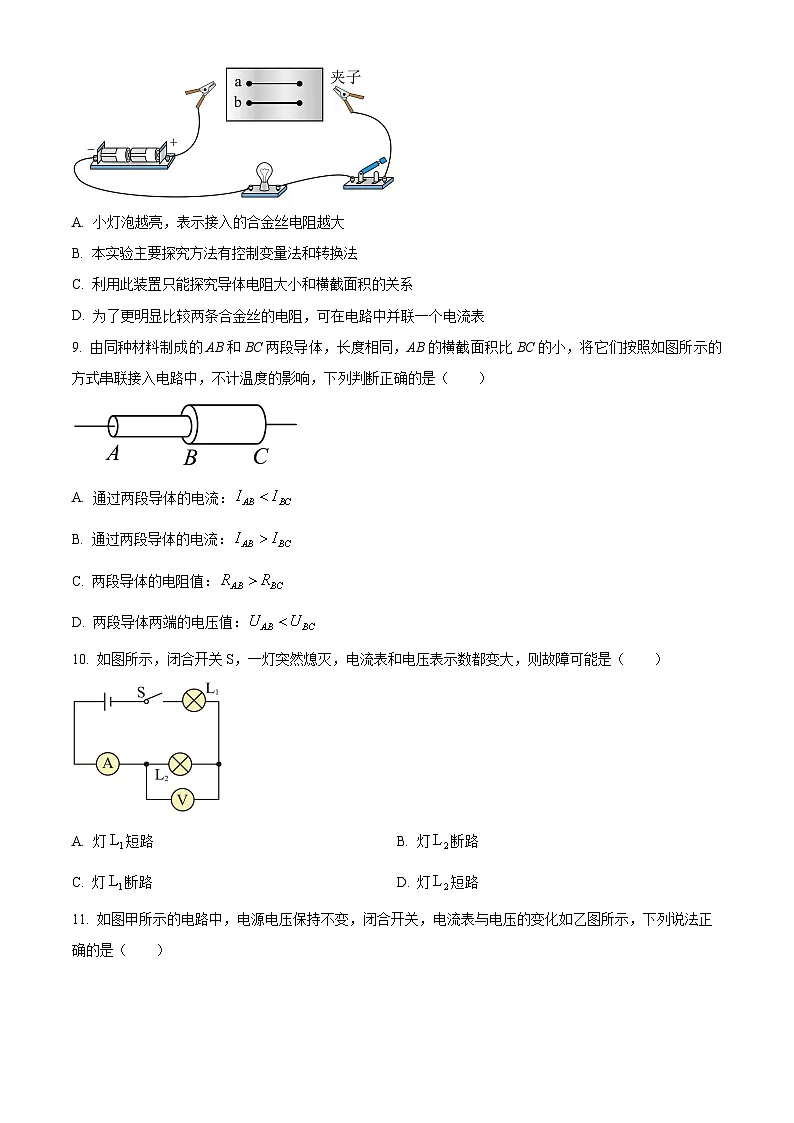

8. 小刚同学用如图所示器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，a比b的横截面积小，关于此实验，下列说法正确的是（ ）
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 本实验主要探究方法有控制变量法和转换法
C. 利用此装置只能探究导体电阻大小和横截面积的关系
D. 为了更明显比较两条合金丝的电阻，可在电路中并联一个电流表
9. 由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是（ ）
A. 通过两段导体的电流：
B. 通过两段导体的电流：
C. 两段导体的电阻值：
D. 两段导体两端的电压值：
10. 如图所示，闭合开关S，一灯突然熄灭，电流表和电压表示数都变大，则故障可能是（ ）
A. 灯短路B. 灯断路
C. 灯断路D. 灯短路
11. 如图甲所示的电路中，电源电压保持不变，闭合开关，电流表与电压的变化如乙图所示，下列说法正确的是（ ）
A. 定值电阻R0的阻值是15Ω
B. 电源电压为5V
C. 滑动变阻器的最大阻值10Ω
D. 当滑动变阻器的滑片P移至中点时，电流表的示数是0.3A
12. 如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从变为，电流表的示数变化了，则该定值电阻所消耗功率的变化量为（ ）

A. B. C. D.
第II卷（非选择题）
二、填空题（共11分）
13. 内燃机的一个工作循环包括四个冲程，如题图中表示的是______冲程；一台单缸四冲程汽油机工作时曲轴的转速是1800r/min，此汽油机每秒钟对外做功______次。
14. 如图为某一透明硅胶管，手与硅胶管均不带电，用手摩擦硅胶管后，硅胶管与带负电的塑料管互相排斥。那么与手摩擦的硅胶管带上了___________（选填“正”或“负”）电荷，在摩擦的过程中，电子的转移情况是___________（选填“从手转移到硅胶管上”或“从硅胶管转移到手上”）。
15. “拔丝地瓜”是一道中国传统美食。刚出锅的“拔丝地瓜”香气四溢，这是______现象；制作“拔丝”用的糖浆，需要不断地加热、搅拌来改变糖浆内能；咀嚼时感觉糖粘牙，因为分子间存在______。
16. 如图所示，当开关S由断开到闭合时，电流表示数将__________（选填“变大”、“变小”或“不变”），若电阻R1与R2的阻值之比为1:2，则开关断开和闭合时的电流表示数之比为：__________。
17. 如图甲电路中，电源电压保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示。则的阻值为___________；图乙中阴影部分面积表示某一时刻的___________（填一物理量）；当电路中的电流为时，的电功率为___________W。
三、作图题（共6分）
18. 现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚线框内．并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。(在开关处标明所在的位置)
19. 请用笔画线代替导线将如图所示的开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
20. 请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图。要求：
①开关同时控制两盏电灯；
②电灯L1､L2并联；
③电流表测通过两灯的总电流；
④所画导线不能交叉。
四、实验题（共25分）
21. 小刚学习了燃料的热值知识后，自己设计一个实验来比较煤油和菜籽油的热值。他实验时组装了如图所示的装置，并每隔1min记录了杯中水的温度（见下表）。
（1）为了保证实验结论可靠性，小刚在实验时应控制两套装置中相同的物理量有_______、油灯中煤油和菜籽油的质量等；
（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________；
（3）小刚实验前用天平测出烧杯中水的质量及油灯中燃料的质量并由记录的数据，利用公式计算出了水吸收的热量，他想通过这些数据计算出煤油和菜籽油的热值，你认为他的计算结果_______（选填“可靠”或“不可靠”），因为________。
22. “探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝，A、B电阻丝横截面积一样且比C粗。
（1）实验中通过观察_______比较电阻丝电阻的大小；
（2）实验中采用的研究方法是_______和转换法；
（3）将编号为A、B的电阻丝分别接入电路进行实验，发现接B电阻丝时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的_______有关；
（4）将编号为_______的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系：由此小华想到自己的家乡进行输电线改造时，将原来的细导线换成了较粗的导线，这样就_______（选填“增大”或“减小”）输电线的电阻；
（5）实验过程中某小组同学发现更换电阻丝后，小灯泡亮度变化不明显。A同学说将电流表替换灯泡，B同学说将电流表与灯泡串联，哪位同学的方案更好，为什么_______?
23. 小军同学利用如图甲所示电路探究“通过导体的电流与导体两端的电压、导体电阻的关系”的实验。实验器材：学生电源（电压恒为6V），电流表、电压表各一只，一个开关，四个定值电阻（分别为10Ω、20Ω、30Ω、60Ω），滑动变阻器的规格“30Ω 1A”，导线若干。
（1）请用笔画线代替导线，将图乙中的电路连接完整。要求滑动变阻器的滑片向右移动时，电流表的示数变小_______；
（2）为确保实验操作安全，连接电路时开关应_______（选填“闭合”或“断开”）；
（3）在探究电流与电压的关系时，滑动变阻器的作用是保护电路和_______；
小军根据实验测得的数据，描绘出的I-U图象如图丙所示。由图象可得出结论：当导体的电阻一定时，通过导体的电流与这段导体两端的电压成_______比。还可知本次实验中接入电路的定值电阻的阻值为_______Ω；
（4）在探究电流与电阻的关系时，小军每次更换定值电阻R后，通过调节滑动变阻器的阻值，使_______（选填“电流表”或“电压表”）的示数保持不变。根据实验测得的数据如表一所示：
（5）若在做第3次实验时，同组的小亮将20Ω的定值电阻换成30Ω的定值电阻后，没有移动滑片P，闭合开关，立即记录了电流表的示数，这个示数是_______A；
（6）当小军将30Ω的定值电阻换成60Ω的定值电阻进行实验时，发现无论怎样移动滑动变阻器都无法完成实验，为保证四次实验都成功，应控制定值电阻两端的电压不低于（ ）。
A.3V B.4V C.5V D.6V
24. 在“测定小灯泡的电功率”的实验中，静静同学选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V，灯丝电阻约为12Ω。
（1）用笔画线代替导线，将图甲所示的电路连接完整________；
（2）静静同学在电路连接无误时，闭合开关，发现小灯泡不亮，她应该_________；
A．检查线路
B．更换灯泡
C．观察两表示数
（3）观察两电表示数，发现电流表有示数，电压表指针无偏转，其故障可能是_________（写出一种即可）。解决该问题后，静静同学闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_________V。为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________（选填“A”或“B”）端移动。根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系如图丙，分析图像可知：小灯泡的额定功率为_________W；
（4）静静同学选用的是下列哪种规格的变阻器_________。
A．“10Ω 1A”的滑动变阻器
B．“50Ω 0.5A”的滑动变阻器
五、计算题（共22分）
25. 如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω，当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A；当断开开关S2，闭合开关S1、S3时，电流表示数为0.9A．求：
（1）电阻R2阻值．
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．
26. 随着人们生活水平的提高，小汽车已经成为一种普遍的代步工具，王伟家新买了一辆小汽车。中秋节他带着家人前往泸州游玩，在出发前到加油站加了20L的95#汽油，在一段平直的高速公路上，以25m/s的速度匀速行驶，汽车发动机的牵引力为1000N，汽油的密度为，汽油的热值为。
求：
（1）所加的汽油质量为多少千克？
（2）小汽车以25m/s的速度匀速行驶时，牵引力的功率是多少？
（3）若这次旅游全程往返200km，所加的汽油也刚好用完（假设汽车以25m/s的速度做匀速直线运动且汽油能完全燃烧），求这辆小汽车发动机的效率？
27. 如图甲是某校物理社团为检测传感器设计的电路图。电源电压U0保持不变，传感器R2的铭牌上标有“1V？W”的模糊字样，传感器可看作一个定值电阻。且电阻R3=3R2，滑动变阻器的阻值与自身长度成正比，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生短路（只有一段短路），闭合上开关S后，在滑片P向左安全滑动的过程中，电压表读数U与滑动距离x、电流表读数I与滑动距离x的关系分别如图乙、丙所示，则：
（1）当P位置在x等于6cm处时，求此时滑动变阻器R1的电功率；
（2）传感器R2的阻值；
（3）若电流表量程为0~3A，电压表量程为0~15V，若滑动变阻器没有发生短路而是完好的，为了保证电路各元件的安全，调节滑片。当电路消耗的总功率与电路消耗的最大总功率之比为1:3时，滑片P的位置在x等于多少cm处。
攀枝花市东区2024-2025学年九年级上期期末教学质量监测物理
注意事项：
1.答卷前考生务必把自己的姓名、准考证号填写在答题卡上。
2.回答选择题时用2B铅笔将答题卡上对应题目的答案标号涂黑；回答非选择题时，用0.5毫米黑色墨迹签字笔将答案写在答题卡上，写在本试卷上无效。
3.试卷满分100分，考试时间90分钟，考试结束后将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（共36分）
1. 通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（ ）
A. 安培B. 欧姆C. 焦耳D. 伏特
【答案】B
【解析】
【详解】A．安培最早发现通电导体周围磁场方向与电流方向的关系，故A不符合题意；
B．通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律，故B符合题意；
C．焦耳最早发现电流产生热量的影响因素，故C不符合题意；
D．伏特最早研制出了液体电池，故D不符合题意。
故选B。
2. 玻璃破碎后，将破碎处压紧，但仍然不能复原，原因是（ ）
A. 两块玻璃的分子间存在斥力
B. 玻璃的分子间隔太小，不能形成扩散
C. 两块玻璃的分子间距离太大，作用力太小
D. 玻璃分子运动缓慢
【答案】C
【解析】
【详解】A．一切物质的分子间都存在相互作用的引力和斥力，故A错误；
B．物质复原与扩散现象无关，故B错误；
C．一切物质的分子间都有相互作用的引力和斥力，但分子间的作用力是有范围的；由于两块玻璃之间的绝大多数分子间距离较大，大于分子直径的10倍，故分子间的作用力就十分微弱，两块玻璃无法结合成一块，故C正确；
D．物质破碎与复原主要与分子间的相互作用力有关，故D错误。
故选C。
3. 下列现象中属于分子运动的是（ ）
A. 烟雾缭绕B. 花香四溢C. 尘土飞扬D. 大雪纷飞
【答案】B
【解析】
【详解】A．烟雾缭绕，是烟雾的机械运动，故A不符合题意；
B．花香四溢是扩散现象，是由于分子不停做无规则热运动造成的，故B符合题意。
C．尘土飞扬，是尘土的机械运动，故C不符合题意；
D．大雪纷飞，是雪花的机械运动，故D不符合题意。
故选B。
4. 下列说法中正确的是（ ）
A. 没有外界做功时，同一物体，温度降得越多，放出的热量就越多
B. 热传递中温度总是从高温的物体传递给低温的物体
C. 温度高的物体比温度低的物体含有的热量多
D. 汽车发动机用水作冷却剂，是因为水的温度低
【答案】A
【解析】
【详解】A．由可知，没有外界做功时，同一物体，温度降得越多，放出的热量就越多，故A正确；
B．热传递中，热量总是从温度高的物体传递给温度低的物体，传递的不是温度，故B错误；
C．描述热量的术语只能用“吸收”或“放出”，故C错误；
D．汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高，故D错误。
故选A。
5. 小马同学在比较“沙子和水的吸热本领”时，选用了两套完全相同的加热仪器给质量都是0.2kg的沙子和水加热。根据实验记录的数据，他绘制出沙子与水的温度随加热时间变化的图像，如图所示。已知酒精的热值，加热时，酒精灯平均每分钟消耗0.3g酒精。已知水的比热容，则下列说法正确的是（ ）
A. 实验开始时，必须控制沙子和水的初温相等
B. 图中甲是水的吸热升温图像
C. 这14min内，酒精灯的加热效率为20%
D. 沙子的比热容为
【答案】C
【解析】
【详解】A．实验时通过比较吸收相同的热量后物质的温度变化量来反映物质的吸热能力，不是必须控制沙子和水的初温相同，故A错误；
B．水的比热容大于沙子，质量一定时，吸收相同的热量，水的温度变化量小，由图可知，乙曲线代表的物质温度变化量更小，所以是水吸热升温图像，故B错误；
C．这14min内，酒精灯的加热效率
故C正确；
D．加热相同的时间，水和沙子吸收的热量相同，沙子的温度变化量是水的4倍，所以水的比热容是沙子的4倍，则沙子的比热容为
故D错误。
故选C。
6. 下列说法正确的是（ ）
A. 两节新干电池串联组成的电池组的电压为6V
B. 开关闭合的电路，用电器一定会正常工作
C. 在手电筒的电路中，能持续供电的装置是电池
D. 超导体的导电性能介于导体和绝缘体之间
【答案】C
【解析】
【详解】A．一节蓄电池电压2V，根据串联电路电压特点知，两节蓄电池串联组成的电池组的电压为4V，故A错误；
B．开关闭合的电路，可能接线处松动、导线断了，会出现断路，也可能出现短路，用电器不一定正常工作，故B错误；
C．电池是提供电压的装置，电压是形成电流的原因，在手电筒的电路中，能持续供电的装置是电池，故C正确；
D．半导体的导电性能介于导体和绝缘体之间，超导体的电阻为0Ω，故D错误。
故选C。
7. 小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A. 空气湿度越大，湿敏电阻R的阻值越大B. 空气湿度越小，电压表示数越大
C. 当电压表的示数为2.0V时，空气湿度为40%D. 当电压表的示数为2.4V时，空气湿度为60%
【答案】D
【解析】
【详解】A．由图乙可知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
B．由图甲可知，电路中湿敏电阻R与定值电阻R0串联，电压表测量定值电阻R0两端的电压，由图乙可知，空气湿度越小，湿敏电阻R的阻值越大，电路的总电阻越大，根据欧姆定律可知，通过电路的电流越小，则定值电阻R0两端的电压越小，即电压表示数越小，故B错误；
C．由图乙可知，当空气湿度为40%时，湿敏电阻R的阻值为30Ω，通过电路的电流为
则此时定值电阻R0两端的电压为
U0=IR0=0.15A×10Ω=1.5V
即电压表的示数为1.5V，故C错误；
D．当电压表的示数为2.4V时，即U0=2.4V，电路中的电流为
湿敏电阻R两端的电压为
UR=U-U0=6V-2.4V=3.6V
湿敏电阻R的电阻为
湿敏电阻R的阻值由图乙可知，当湿敏电阻R的阻值为15Ω时，空气湿度为60%，故D正确。
故选D。
8. 小刚同学用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，a比b的横截面积小，关于此实验，下列说法正确的是（ ）
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 本实验主要探究方法有控制变量法和转换法
C. 利用此装置只能探究导体电阻大小和横截面积的关系
D. 为了更明显比较两条合金丝的电阻，可在电路中并联一个电流表
【答案】B
【解析】
【详解】A．小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，这用到了转换法，故A错误；
B．电路中的电流越大，表示接入的合金丝电阻越小，这用到了转换法，通过改变夹子的位置能改变金属丝接入电路中的长度，故可以探究导体电阻大小和长度的关系，这用到了控制变量法，故B正确；
C．由题意可知，两段金属丝的长度、材料相同，横截面积不同，可以探究导体电阻大小和横截面积的关系；把其中一根金属丝接入电路中，通过改变夹子的位置能改变金属丝接入电路中的长度，故可以探究导体电阻大小和长度的关系，这用到了控制变量法，实验中采用了控制变量法和转换法，故C错误；
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D错误。
故选B。
9. 由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是（ ）
A. 通过两段导体的电流：
B. 通过两段导体的电流：
C. 两段导体电阻值：
D. 两段导体两端的电压值：
【答案】C
【解析】
【详解】AB．串联电路中电流处处相等，因此通过两段导体的电流，故AB错误；
C．导体的电阻大小与导体的材料、横截面积、长度有关，导体的材料和长度一定时，导体的横截面积越大，电阻越小。因AB和BC两段导体，材料和长度相同，AB的横截面积比BC的小，故，故C正确；
D．因
，
由可知，。故D错误。
故选C。
10. 如图所示，闭合开关S，一灯突然熄灭，电流表和电压表示数都变大，则故障可能是（ ）
A. 灯短路B. 灯断路
C. 灯断路D. 灯短路
【答案】A
【解析】
【详解】S闭合，两灯串联，电流表测电路中电流，电压表测L2两端的电压。
A．若灯L1短路，电路中只有L2工作，则电压表和电流表示数都变大，故A符合题意；
B．若灯L2断路，电压表串联接入电路，电压表有示数，电流表无示数，两灯都不亮，故B不符合题意；
C．若灯L1断路，两灯都不亮，两表都没示数，故C不符合题意；
D．若灯L2短路，电压表无示数，电流表示数变大，故D不符合题意。
故选A。
11. 如图甲所示的电路中，电源电压保持不变，闭合开关，电流表与电压的变化如乙图所示，下列说法正确的是（ ）
A. 定值电阻R0的阻值是15Ω
B. 电源电压为5V
C. 滑动变阻器的最大阻值10Ω
D. 当滑动变阻器的滑片P移至中点时，电流表的示数是0.3A
【答案】D
【解析】
【详解】AB．由图甲可知，电路为定值电阻和滑动变阻器组成的串联电路，电流表测量电路电流，电压表测量滑动变阻器两端电压。由图乙中数据可得电源电压为
……①
……②
电源电压保持不变，由①②解得U＝4.5V，R0＝7.5Ω，故AB错误；
C．由图乙可知，当滑动变阻器接入电路的阻值最大时，其两端的电压最大，电流最小，故滑动变阻器的最大阻值为
故C错误；
D．由串联电路电阻的规律和欧姆定律可得，当滑动变阻器的滑片P移至中点时，电路中的电流为
故D正确。
故选D。
12. 如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从变为，电流表的示数变化了，则该定值电阻所消耗功率的变化量为（ ）

A. B. C. D.
【答案】D
【解析】
【详解】由电路图可知，定值电阻R与滑动变阻器串联，电流表测电路中的电流，由可知，通过定值电阻R的电流变化量为
则定值电阻R的阻值为
由可知，定值电阻所消耗功率的变化量为
故选D。
第II卷（非选择题）
二、填空题（共11分）
13. 内燃机的一个工作循环包括四个冲程，如题图中表示的是______冲程；一台单缸四冲程汽油机工作时曲轴的转速是1800r/min，此汽油机每秒钟对外做功______次。
【答案】 ①. 压缩 ②. 15
【解析】
【详解】[1]图中两气门关闭，活塞向上运动，属于压缩冲程。
[2]一个工作循环，飞轮转2圈，做功1次。由题可知，曲轴的转速是1800r/min，即每秒转30圈，则每秒做功15次。
14. 如图为某一透明硅胶管，手与硅胶管均不带电，用手摩擦硅胶管后，硅胶管与带负电的塑料管互相排斥。那么与手摩擦的硅胶管带上了___________（选填“正”或“负”）电荷，在摩擦的过程中，电子的转移情况是___________（选填“从手转移到硅胶管上”或“从硅胶管转移到手上”）。
【答案】 ①. 负 ②. 从手转移到硅胶管上
【解析】
【详解】[1]硅胶管与带负电的塑料管互相排斥，由异种电荷相排斥得，与手摩擦的硅胶管带上了负电荷。
[2]在摩擦的过程中，手摩擦的硅胶管得到电子，带负电，电子的转移情况是从手转移到硅胶管上。
15. “拔丝地瓜”是一道中国传统美食。刚出锅的“拔丝地瓜”香气四溢，这是______现象；制作“拔丝”用的糖浆，需要不断地加热、搅拌来改变糖浆内能；咀嚼时感觉糖粘牙，因为分子间存在______。
【答案】 ①. 扩散 ②. 引力
【解析】
【详解】[1]刚出锅的“拔丝地瓜”香气四溢，是分子不停地做无规则运动的结果，属于扩散现象。
[2]分子间存在引力和斥力，咀嚼时感觉糖粘牙，因为分子间存在引力。
16. 如图所示，当开关S由断开到闭合时，电流表示数将__________（选填“变大”、“变小”或“不变”），若电阻R1与R2的阻值之比为1:2，则开关断开和闭合时的电流表示数之比为：__________。
【答案】 ①. 变大 ②. 1∶3
【解析】
【详解】[1]当开关S断开时，电路为R2单独串联，电流表测R2电流；当开关S闭合时，电路为电阻R1与R2并联，由于并联电路中各用电器互不影响，因此电阻R2的电流不变，此时电流表测电阻R1与R2的总电流，因此电流表的示数会变大。
[2]设电源电压为U，当开关断开时，电流表的示数为
当开关闭合时，电流表的示数为
则开关断开和闭合时的电流表示数之比为
17. 如图甲电路中，电源电压保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示。则的阻值为___________；图乙中阴影部分面积表示某一时刻的___________（填一物理量）；当电路中的电流为时，的电功率为___________W。
【答案】 ①. 10 ②. 电功率 ③. 0.9
【解析】
【详解】[1]滑片在最左端时，变阻器在电路中的电阻为0，电路中电流为0.6A，设电源电压为U，根据有
①
当滑片在最右端时，电路中的电流为0.1A，变阻器两端电压为5V，有
②
将①②联立，解得
[2]阴影为矩形，面积等于长和宽的乘积。坐标横轴代表电压，纵轴代表电流，电压与电流的乘积等于电功率。所以阴影面积表示变阻器的电功率。
[3]当电路中的电流为0.3A时，变阻器的功率为
三、作图题（共6分）
18. 现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚线框内．并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人。(在开关处标明所在的位置)
【答案】
【解析】
【详解】因为红灯和绿灯各负责提示前后门人的进入情况，并且两个开关分别代表前门和后门，这样两个灯和开关必须并联， 实物图上虽然灯连到了两个开关上，但是还是一个开关控制一个灯的，红灯是由左边的开关控制，绿灯由右边的开关控制的，如图
19. 请用笔画线代替导线将如图所示的开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
【答案】
【解析】
【详解】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座则按照“左孔接零线，右孔接地线，上孔接火线”的原则连入电路，作图如下：
20. 请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图。要求：
①开关同时控制两盏电灯；
②电灯L1､L2并联；
③电流表测通过两灯的总电流；
④所画导线不能交叉。
【答案】
【解析】
【详解】根据题意，两灯泡并联，开关同时控制两盏电灯，所以开关要接在干路上；电流表测通过两灯的总电流，即电流表位于干路上，然后与开关和电源组成电路，如图所示：
根据电流的流向顺序，先画出电源的符号，从电源正极开始依次串联开关、电流表、灯泡L1回到电源的负极，再把灯泡L2并联在L1的两端，如图所示：
四、实验题（共25分）
21. 小刚学习了燃料的热值知识后，自己设计一个实验来比较煤油和菜籽油的热值。他实验时组装了如图所示的装置，并每隔1min记录了杯中水的温度（见下表）。
（1）为了保证实验结论的可靠性，小刚在实验时应控制两套装置中相同的物理量有_______、油灯中煤油和菜籽油的质量等；
（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________；
（3）小刚实验前用天平测出烧杯中水的质量及油灯中燃料的质量并由记录的数据，利用公式计算出了水吸收的热量，他想通过这些数据计算出煤油和菜籽油的热值，你认为他的计算结果_______（选填“可靠”或“不可靠”），因为________。
【答案】 ①. 烧杯中水的质量 ②. 煤油 ③. 不可靠 ④. 有一部分热量被容器和空气等吸收（或存在热损失、煤油和菜籽油不一定完全燃烧，且有热量的损失）
【解析】
【详解】（1）[1]由于两杯水吸收的热量（）与升高的温度和水的质量有关，本实验要通过水温度升高的多少反应吸收的热量多少，要让两杯水的质量相同，所以在实验中应控制水的质量、水的初温相等，另外还要燃料的质量、火焰的大小相同。
（2）[2]由表中数据可知，在相同时间内甲杯中的水温度升高得快，甲杯水吸收的热量多，煤油的热值较大。
（3）[3][4]结果不可靠，计算出煤油和菜籽油的热值他的计算结果偏小，因为有一部分热量被容器和空气等吸收（或存在热损失、煤油和菜籽油不一定完全燃烧，且有热量的损失）。
22. “探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其中A是锰铜合金丝，B、C和D是镍铬合金丝，A、B电阻丝横截面积一样且比C粗。
（1）实验中通过观察_______比较电阻丝电阻的大小；
（2）实验中采用的研究方法是_______和转换法；
（3）将编号为A、B的电阻丝分别接入电路进行实验，发现接B电阻丝时，灯泡明显变暗，可得出结论：导体的电阻大小与导体的_______有关；
（4）将编号为_______的电阻丝分别接入电路进行实验，可探究导体的电阻大小与横截面积的关系：由此小华想到自己的家乡进行输电线改造时，将原来的细导线换成了较粗的导线，这样就_______（选填“增大”或“减小”）输电线的电阻；
（5）实验过程中某小组同学发现更换电阻丝后，小灯泡亮度变化不明显。A同学说将电流表替换灯泡，B同学说将电流表与灯泡串联，哪位同学的方案更好，为什么_______?
【答案】（1）灯泡亮度 （2）控制变量法 （3）材料
（4） ①. B、C ②. 减小 （5）见解析
【解析】
【小问1详解】
在实验中，通过观察灯泡的亮度来比较电阻丝电阻的大小。在电路中，电阻越大，电流越小，灯泡的亮度就越暗。所以，灯泡的亮度可以反映出电阻丝电阻的大小。
【小问2详解】
实验中采用的研究方法是控制变量法和转换法。控制变量法是指在探究某一影响因素时，保持其他影响因素不变，只改变这个因素，观察结果的变化。转换法是指将不易观察或测量的物理量转换为易观察或测量的物理量。实验中将电阻的大小转换为灯泡的亮度来观察，运用了转化法。电阻的大小与导体的材料、长度、横截面积和温度有关，当研究电阻的影响因素时运用了控制变量法。
【小问3详解】
将编号为A、B的电阻丝分别接入电路进行实验，发现接B电阻丝时，灯泡明显变暗。这说明，在长度和横截面积相同的情况下，材料不同，电阻不同。所以可以得出结论：导体的电阻大小与导体的材料有关。
【小问4详解】
[1]为了探究导体的电阻大小与横截面积的关系，需要保持材料和长度相同，只改变横截面积。所以，应该选择编号为B、C的电阻丝进行实验。因为B、C都是镍铬合金丝，长度相同，横截面积不同。
[2]进行输电线改造时，将原来的细导线换成了较粗的导线。这样做可以减小输电线的电阻，因为横截面积越大，电阻越小。
【小问5详解】
实验过程中，某小组同学发现更换电阻丝后，小灯泡亮度变化不明显。这时，需要考虑如何更准确地观察电阻的变化。A同学用电流表替换灯泡，这样做容易导致电路中电阻过小电流过大而烧坏电流表。B同学将电流表与灯泡串联，这样可以同时观察电流表和灯泡的变化。还可以防止电路中电流过大，起到保护电路的作用。所以B同学的方案更好。
23. 小军同学利用如图甲所示的电路探究“通过导体的电流与导体两端的电压、导体电阻的关系”的实验。实验器材：学生电源（电压恒为6V），电流表、电压表各一只，一个开关，四个定值电阻（分别为10Ω、20Ω、30Ω、60Ω），滑动变阻器的规格“30Ω 1A”，导线若干。
（1）请用笔画线代替导线，将图乙中的电路连接完整。要求滑动变阻器的滑片向右移动时，电流表的示数变小_______；
（2）为确保实验操作安全，连接电路时开关应_______（选填“闭合”或“断开”）；
（3）在探究电流与电压的关系时，滑动变阻器的作用是保护电路和_______；
小军根据实验测得的数据，描绘出的I-U图象如图丙所示。由图象可得出结论：当导体的电阻一定时，通过导体的电流与这段导体两端的电压成_______比。还可知本次实验中接入电路的定值电阻的阻值为_______Ω；
（4）在探究电流与电阻的关系时，小军每次更换定值电阻R后，通过调节滑动变阻器的阻值，使_______（选填“电流表”或“电压表”）的示数保持不变。根据实验测得的数据如表一所示：
（5）若在做第3次实验时，同组的小亮将20Ω的定值电阻换成30Ω的定值电阻后，没有移动滑片P，闭合开关，立即记录了电流表的示数，这个示数是_______A；
（6）当小军将30Ω的定值电阻换成60Ω的定值电阻进行实验时，发现无论怎样移动滑动变阻器都无法完成实验，为保证四次实验都成功，应控制定值电阻两端的电压不低于（ ）。
A.3V B.4V C.5V D.6V
【答案】 ①. ②. 断开 ③. 改变电阻的电压 ④. 正 ⑤. 10 ⑥. 电压表 ⑦. 0.12 ⑧. B
【解析】
【详解】（1）[1]要求滑动变阻器的滑片向右移动时，电流表的示数变小，可知变阻器连入电路的电阻变大，故变阻器滑片以左电阻丝连入电路中，如下图1所示：
（2）[2]为保护电路，确保实验操作安全，连接电路时开关应断开。
（3）[3]在探究电流与电压的关系时，为得出普遍性的规律要多次测量，滑动变阻器的作用是保护电路和改变电阻的电压。
[4]由下图2知， I-U图象为过原点的直线，故由图象可得出结论：当导体的电阻一定时，通过导体的电流与这段导体两端的电压成正比。
[5]由图丙知，当电压为5.0V时，电流为0.5A，由欧姆定律可知本次实验中接入电路的定值电阻的阻值为
（4）[6]在探究电流与电阻的关系时，要控制电阻的电压保持不变，小军每次更换定值电阻R后，通过调节滑动变阻器的阻值，使电压表的示数保持不变。
（5）[7]根据欧姆定律，由表中数据知，保持不变的电压
UV=I1R1=0.3A×10Ω=3V
根据串联电路的规律和欧姆定律，第2次实验变阻器连入电路中的电阻
将20Ω的定值电阻换成30Ω的定值电阻后，没有移动滑片P，根据电阻的串联和欧姆定律，电流表示数为
（6）[8]根据串联电路的规律及分压原理有
方程左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电压表控制的电压最小， 即
控制的最小电压为
U′=4V
即为保证四次实验都成功，应控制定值电阻两端的电压不低于4V，故选B。
24. 在“测定小灯泡的电功率”的实验中，静静同学选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V，灯丝电阻约为12Ω。
（1）用笔画线代替导线，将图甲所示的电路连接完整________；
（2）静静同学在电路连接无误时，闭合开关，发现小灯泡不亮，她应该_________；
A．检查线路
B．更换灯泡
C．观察两表示数
（3）观察两电表示数，发现电流表有示数，电压表指针无偏转，其故障可能是_________（写出一种即可）。解决该问题后，静静同学闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_________V。为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________（选填“A”或“B”）端移动。根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系如图丙，分析图像可知：小灯泡的额定功率为_________W；
（4）静静同学选用的是下列哪种规格的变阻器_________。
A．“10Ω 1A”的滑动变阻器
B．“50Ω 0.5A”的滑动变阻器
【答案】 ①. ②. C ③. 电阻短路 ④. 2.2 ⑤. A ⑥. 0.625 ⑦. B
【解析】
【详解】（1）[1]小灯泡额定电压为2.5V，灯丝电阻约为12Ω，由欧姆定律得小灯泡的额定电流
故电流表选用0~0.6A量程与灯串联；因为小灯泡的额定电压为2.5V，所以电压表选用0~3V的量程与灯泡并联，滑动变阻器一上一下的串联在电路中，如下图所示：
（2）[2]小华连接好电路后闭合开关，发现小灯泡没有发光，他应该先观察两电表示数情况再决定，故C符合题意，AB不符合题意。
故选C。
（3）[3]连好电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，说明电路为通路，电压表无示数，则故障可能是电阻短路或电压表断路。
[4][5]图中电压选用0~3V量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，直到电压表示数为额定电压。
[6]从图丙可以看出，该小灯泡正常发光时的电流为0.25A，则额定功率
（4）[7]电源电压为6V，小灯泡额定电压为2.5V，根据串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路中的电阻
所以选用“”的滑动变阻器，故B符合题意，A不符合题意。
故选B。
五、计算题（共22分）
25. 如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω，当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A；当断开开关S2，闭合开关S1、S3时，电流表示数为0.9A．求：
（1）电阻R2的阻值．
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．
【答案】（1）电阻R2的阻值为40Ω；
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压为4V。
【解析】
【详解】解：（1）由I=可得，电源电压为
U=I1R1=0.6A×20Ω=12V
当断开开关S2，闭合开关S1、S3时，电阻R1和R2并联，电流表测量的是干路中的总电流，因为并联电路中各支路独立工作、互不影响，所以此时通过R1的电流仍为0.6A，并且并联电路中干路电流等于各支路电流之和，所以通过电阻R2的电流为
I2=I﹣I1=0.9A﹣0.6A=0.3A
因为并联电路中各支路两端的电压相等，由I=可知，电阻R2的阻值
R2===40Ω
（2）因为串联电路中总电阻等于各分电阻之和，所以电路中的电流
I′===0.2A
由I=可知，电阻R1两端的电压
U1=I′R1=0.2A×20Ω=4V
答：（1）电阻R2的阻值为40Ω；
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压为4V。
26. 随着人们生活水平的提高，小汽车已经成为一种普遍的代步工具，王伟家新买了一辆小汽车。中秋节他带着家人前往泸州游玩，在出发前到加油站加了20L的95#汽油，在一段平直的高速公路上，以25m/s的速度匀速行驶，汽车发动机的牵引力为1000N，汽油的密度为，汽油的热值为。
求：
（1）所加的汽油质量为多少千克？
（2）小汽车以25m/s的速度匀速行驶时，牵引力的功率是多少？
（3）若这次旅游全程往返200km，所加的汽油也刚好用完（假设汽车以25m/s的速度做匀速直线运动且汽油能完全燃烧），求这辆小汽车发动机的效率？
【答案】（1）16kg
（2）
（3）25%
【解析】
【小问1详解】
所加的汽油质量为
【小问2详解】
牵引力的功率
【小问3详解】
这辆小汽车发动机做的有用功
汽油燃烧产生的热量
这辆小汽车发动机的效率
27. 如图甲是某校物理社团为检测传感器设计的电路图。电源电压U0保持不变，传感器R2的铭牌上标有“1V？W”的模糊字样，传感器可看作一个定值电阻。且电阻R3=3R2，滑动变阻器的阻值与自身长度成正比，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生短路（只有一段短路），闭合上开关S后，在滑片P向左安全滑动的过程中，电压表读数U与滑动距离x、电流表读数I与滑动距离x的关系分别如图乙、丙所示，则：
（1）当P位置在x等于6cm处时，求此时滑动变阻器R1的电功率；
（2）传感器R2的阻值；
（3）若电流表量程为0~3A，电压表量程为0~15V，若滑动变阻器没有发生短路而是完好的，为了保证电路各元件的安全，调节滑片。当电路消耗的总功率与电路消耗的最大总功率之比为1:3时，滑片P的位置在x等于多少cm处。
【答案】（1）1.44W；（2）1Ω；（3）8cm
【解析】
【详解】由电路图可知，R1与R2串联后再与R3串联，电压表测R1两端的电压，电流表测电路中的电流；
（1）根据图像可知：当P位置在等于6cm处时，电压表示数U =4.8V，电流表的示I1=0.30A，故此时滑动变阻器R1的电功率
P滑= U1I1=4.8V × 0.30A = 1.44W
（2）滑动变阻器某处发生短路时，滑片在短路长度内移动时，电路中的电流不变，电压表的示数不变，由图乙可知，短路点位置在x=4cm处开始，x=7cm处结束：由图乙可知，当x=7cm，电压表的示数U1=4.8V，电流表的示数I1=0.30A，因串联电路中总电压等于各分电压之和，所以，由可得，电源的电压
U0=U1 + I1 (R3 +R2)= 4.8V+0.30A × (R3+R2)
当x=11cm时，电压表的示数U1' = 4V，电流表的示数I2= 0.50 A，则电源的电压
U0= U1'+ I2 (R3 +R2)= 4V +0.5A × (R3 +R2)
解得：R2=1Ω，U=6V。
（3）当x=7cm和x=11cm时，变阻器接入电路中的电阻
所以
ΔR1= R7cm -R11cm = 16Ω-8Ω=8Ω
R1的长度变化了
Δx= 11cm-7cm = 4cm
该滑动变阻器滑片每滑过1cm，其阻值变化，若滑动变阻器没有发生短路而是完好的，x=7cm的阻值
R1' = 2Ω/cm ×7cm = 14Ω
该滑动变阻器电阻丝没有短路时的总电阻
R1= R1' + R7cm = 14Ω+16Ω= 30Ω
传感器R2的铭牌上标有“1V?W” ，可知传感器R2的额定电压为1V，由欧姆定律，传感器R2的额定电流
即电路的最大电流为1A；根据P=UI,在电压不变时，功率与电流成正比，当电路消耗的总功率与最大总功率之比为1:3时
由欧姆定律和电阻的串联
解得：，故x对应的电阻大小为30Ω-14Ω=16Ω，所以
答：（1）当P位置在x等于6cm处时，此时滑动变阻器R1的电功率是1.44W；
（2）传感器R2的阻值是1Ω；
（3）电路消耗的总功率与电路消耗的最大总功率之比为1:3时，滑片P的位置在x等于8cm处。
加热时间/min
0
1
2
3
4
5
6
7
8
9
甲杯水温/℃
25
27
29
32
34
36
38
40
42
44
乙杯水温/℃
25
26
27
28
29
30
31
32
33
34
实验序号
1
2
3
R/Ω
10
20
30
I/A
0.3
0.15
加热时间/min
0
1
2
3
4
5
6
7
8
9
甲杯水温/℃
25
27
29
32
34
36
38
40
42
44
乙杯水温/℃
25
26
27
28
29
30
31
32
33
34
实验序号
1
2
3
R/Ω
10
20
30
I/A
0.3
0.15
