苏科版2025年九年级中考物理专题练习——电流与电压、电阻的关系探究、伏安法测电阻（附答案）

这是一份苏科版2025年九年级中考物理专题练习——电流与电压、电阻的关系探究、伏安法测电阻（附答案），共5页。试卷主要包含了填空题，选择题，实验题等内容，欢迎下载使用。

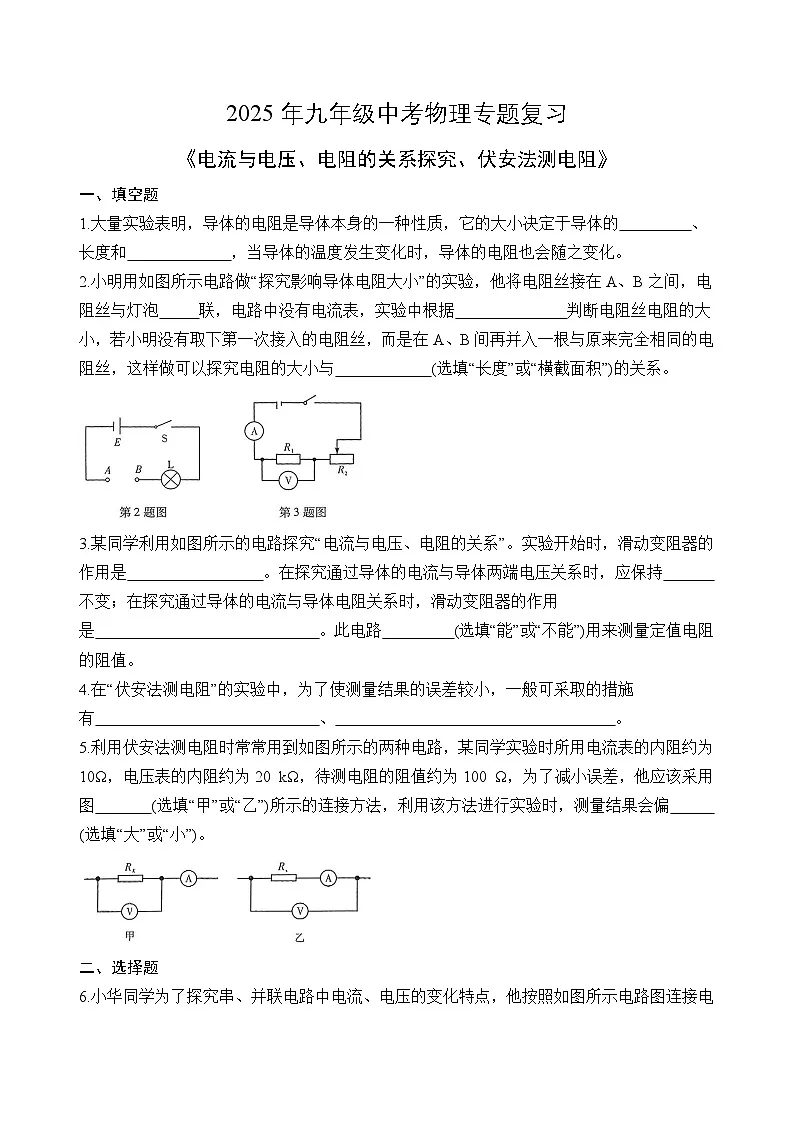

一、填空题
1.大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的 、长度和 ，当导体的温度发生变化时，导体的电阻也会随之变化。
2.小明用如图所示电路做“探究影响导体电阻大小”的实验，他将电阻丝接在A、B之间，电阻丝与灯泡 联，电路中没有电流表，实验中根据 判断电阻丝电阻的大小，若小明没有取下第一次接入的电阻丝，而是在A、B间再并入一根与原来完全相同的电阻丝，这样做可以探究电阻的大小与 (选填“长度”或“横截面积”)的关系。
3.某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是 。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。此电路 (选填“能”或“不能”)用来测量定值电阻的阻值。
4.在“伏安法测电阻”的实验中，为了使测量结果的误差较小，一般可采取的措施有 、 。
5.利用伏安法测电阻时常常用到如图所示的两种电路，某同学实验时所用电流表的内阻约为10Ω，电压表的内阻约为20 kΩ，待测电阻的阻值约为100 Ω，为了减小误差，他应该采用图 (选填“甲”或“乙”)所示的连接方法，利用该方法进行实验时，测量结果会偏 (选填“大”或“小”)。
二、选择题

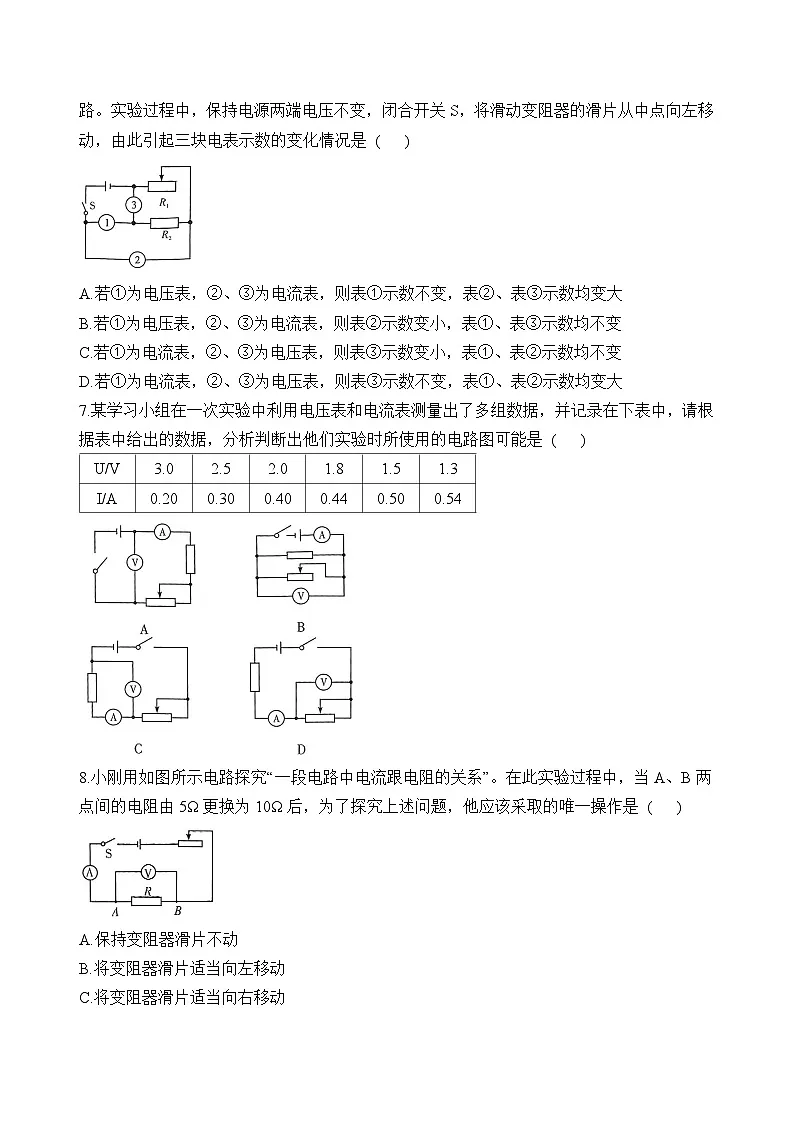

6.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是 ( )
A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B.若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C.若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D.若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
7.某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录在下表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是 ( )
8.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是 ( )
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
三、实验题
9.某小组在探究电流与电阻关系的实验中，设计了如图所示的电路：
(1)请你用笔画线代替导线将如图所示电路连接完整；
(2)电源由两节电压为1.5V的电池串联组成，则电源电压为 V；
(3)若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V 不变，那么选取的滑动变阻器的最大阻值应该不小于 Ω，由此得到结论：电压一定时，电流与电阻成 ；
(4)保持电压表示数为2 V的条件下重复进行上述实验，其目的是： 。
10.如图是小华同学探究“电流与电压关系”的电路图。
(1)请按电路图将实物图连接完整(要求滑片P 向左滑时接入电阻变大)；
(2)小华连接电路时，开关应 ，滑动变阻器的滑片 P 应放在最 (选填“左”或“右”)端；
(3)闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是 ；
(4)接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片 P 的目的是 。
11.小希在测额定电压为2.5V 的小灯泡电阻时，设计了如图甲所示的电路图。
(1)实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是： ，排除故障后，小希通过实验测量了多组实验数据并画出了I-U图像，如图乙所示；
(2)小灯泡正常发光时的电阻为 Ω；
(3)选取图像中的三组数据，通过计算后发现电阻值相差较大，你对这一现象的解释是 。
12.在测量标有电压为2.5V的小灯泡电阻的实验中，第一次测量时的电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让小灯泡两端的电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据如下表所示。
(1)根据题目要求，请用笔画线代替导线将电压表接入电路中；
(2)从数据可以看出，实验中滑动变阻器的滑片逐渐向 (选填“a”或“b”)端滑动;
(3)小灯泡正常发光时电阻为 Ω，小灯泡不接入电路时，其电阻最接近 Ω；
(4)对比不同电压下的小灯泡电阻值，我们得出结论：随着小灯泡灯丝温度不断降低，小灯泡的电阻逐渐 。U/V
3.0
2.5
2.0
1.8
1.5
1.3
I/A
0.20
0.30
0.40
0.44
0.50
0.54
数据序号
1
2
3
4
5
5
7
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
参考答案
一、1.材料 横截面积 2.串 灯泡的亮度 横截面积
3.保护电路 电阻 保持电阻两端的电压不变 能
4.多次测量取电阻的平均值 量程范围之内，电表选择小量程 5.甲 小
二、6. D 7. D 8. C
三、9.(1)如图所示。
(2)3 (3)15 反比 (4)多次实验，使得出的规律更具有普遍性
0.(1)如图所示。
12.(1)如图所示。
(2)b (3)8.9 2 (4)减小
