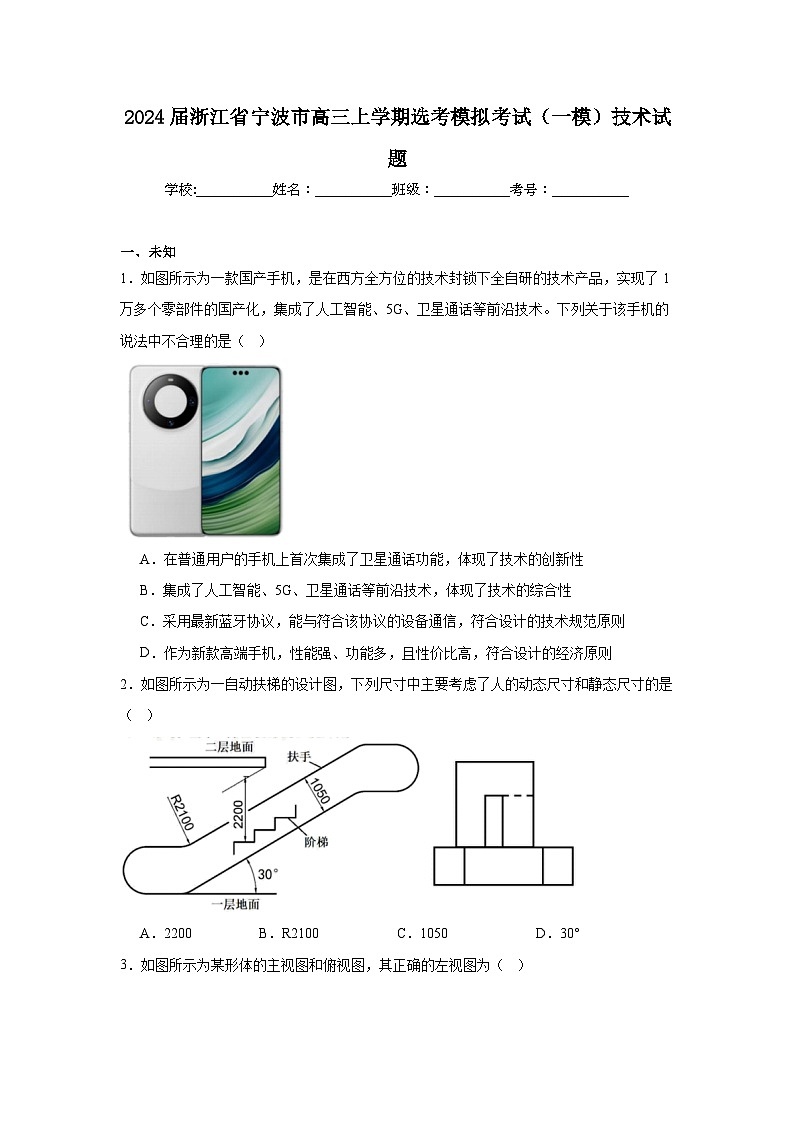

2024届浙江省宁波市高三上学期选考模拟考试（一模）技术试题

这是一份2024届浙江省宁波市高三上学期选考模拟考试（一模）技术试题，共10页。试卷主要包含了未知等内容，欢迎下载使用。

一、未知
1．如图所示为一款国产手机，是在西方全方位的技术封锁下全自研的技术产品，实现了1万多个零部件的国产化，集成了人工智能、5G、卫星通话等前沿技术。下列关于该手机的说法中不合理的是（ ）
A．在普通用户的手机上首次集成了卫星通话功能，体现了技术的创新性
B．集成了人工智能、5G、卫星通话等前沿技术，体现了技术的综合性
C．采用最新蓝牙协议，能与符合该协议的设备通信，符合设计的技术规范原则
D．作为新款高端手机，性能强、功能多，且性价比高，符合设计的经济原则
2．如图所示为一自动扶梯的设计图，下列尺寸中主要考虑了人的动态尺寸和静态尺寸的是（ ）
A．2200B．R2100C．1050D．30°
3．如图所示为某形体的主视图和俯视图，其正确的左视图为（ ）
A．B．
C．D．
4．尺寸标注的要求为正确、完整、清晰、合理。如图所示为某形体的轴测图及三视图，若要完整标注，需要的尺寸数量为（ ）
A．3处B．4处C．5处D．6处
5．下列通用技术实践操作过程中，合理的是（ ）
A．锯割铁管时，推锯速率约60次/分钟，锯到内壁时要重新夹持并转动铁管再锯
B．冲眼时，样冲尖端对准冲眼位置后扶直样冲，握住锤柄末端，用力敲击
C．刨削平面时，拇指压住刨身，其余四指握住手柄，沿木料方向用力推出
D．凿榫眼时，凿刃沿顺纹方向放置，用力要轻，切入后前后晃动凿子以便取出
6．如图所示是一种形线滑块发动机配气结构，通过凸轮的转动，形线滑块在弹簧1的作用下进行横向移动，进而外开阀体在弹簧2的作用下会形成纵向移动，实现外开配气座口的打开和关闭。在外开配气座口打开的过程中，下列说法正确的是（ ）
A．形线滑块受压和受弯曲B．弹簧1受拉，弹簧2受压
C．外开阀体仅受拉或者受压D．外开阀体与机体之间是铰连接
7．如图所示为汽车大修工艺流程图，以下描述不正确的是（ ）
A．“汽车解体”和“总成解体”的顺序不可颠倒
B．“补充新零件”和“零件修理”为并行工序
C．从“汽车外部清洗”到“零件清洗”为串行工序
D．可以将“总成测试”与“汽车调试”合并进行
如图所示是家用抽水马桶水箱水位自动控制原理图，其工作过程是：当水箱中的水位较低时，进水管进水，浮球随水箱水面上浮，达到设定水位后，杠杆带动针阀下降堵住进水口，从而稳定水箱水位。请根据图示及其描述完成下面小题。
8．下列关于该水位自动控制系统的设计与分析中不恰当的是（ ）
A．该系统的设计需要在系统分析的基础上完成
B．进水阀体需要定期除沙防堵，体现了系统的环境适应性
C．设计系统时要根据需求计算水箱体积和进水速度
D．在水箱中放置一个灌满水的密封塑料瓶，可以节约用水
9．下列关于该水位自动控制系统的分析中合理的是（ ）
A．浮球高度是被控量B．控制过程没有检测装置
C．控制方式是闭环控制D．设定水位是干扰因素
10．如图所示为光耦测试仪的印刷电路板，用来测试购买的双列直插8引脚光耦的质量好坏。在焊接该电路时，下列选用的元器件和工具中不合理的是（ ）
A．8引脚芯片插座B．弯头镊子
C．两节装1.5V干电池盒D．瓷片电容
11．如图所示为硅三极管稳压电路，其中Ui=20V，VD的稳压值为3.3V，R3=R4=1KΩ，Rp总阻值为2KΩ。已知VT2基极电流Ib2很小，对电路的影响可忽略不计。下列关于该电路的分析中不正确的是（ ）
A．电路正常工作时VT1处于放大状态
B．电路正常工作时VT2的基极电位约为4V
C．当Rp触点在正中间时，U约等于8V
D．当Rp触点下移时，U下降
12．小明为家里的绿植设计了一套自动浇水系统，Rs是负特性湿敏电阻。当土壤湿度高于设定值时不浇水；当土壤湿度低于设定值时，若储水箱中有水则开启电磁阀T1开始浇水，若储水箱无水则关闭电磁阀T1用自来水浇水。在如图所示的虚线框中，能完成该功能的门电路是（ ）
A．B．
C．D．
13．小明在购物网站上买了一款红枣去核器。该产品适用于不同大小的红枣，将红枣放在图中放枣处，握住上下手柄进行挤压，即可利用冲杆压出枣核。但在使用过程中小明发现冲杆不容易对准枣的中心位置，导致去核不顺利，于是决定利用所学的通用技术知识设计一个冲杆限位器。请完成以下任务：
(1)小明发现问题的途径是（单选） ;
A．观察日常生活B．收集和分析信息C．技术研究和试验
(2)小明对收集到的信息进行分析，提出了以下设计要求：其中与人机关系要实现的目标相关的有 ；（多选）
A．能安装在下手柄上
B．方便安装
C．能对冲杆进行限位，使其能对准放枣处中心
D．有足够的强度
E．边缘不锋利
F．能够在通用技术实践教室加工
(3)根据设计要求，冲杆限位器应比较耐磨，应选择（单选） 大的材料；
A．刚度B．强度C．硬度
(4)根据设计要求，小明构思了以下冲杆限位器的结构方案（图中孔A直径、槽A和槽B宽度略大于冲杆直径），结构下方的孔Ｂ用于将限位器安装在虚线框位置。下列方案中能实现冲杆限位的是（单选） 。
A．B．C．
14．如图a所示为小明购买的太阳能摇头摆件，花朵能够左右摆动。使用一段时间后，因其结构受损，花朵无法自动左右摇摆，小明想利用电机修复该功能，电机如图b所示，电机轴截面为半径3mm的半圆。摆件内部简化结构如图c所示，支架和连杆均由截面为5mm×5mm的方管制成，重物为直径15mm、厚度2mm的圆饼。请你帮助小明设计该结构以实现原摆动功能，设计要求如下：

（a）花朵可以绕连杆与支架的连接点左右摇摆；
（b）电机只能单向转动；
（c）电机固定在支架上；
（d）不能对连杆和重物进行加工；
（e）材料自选。
请完成以下任务：
(1)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机可用方块表示），简要说明方案的工作过程；
(2)在设计草图上标注主要尺寸；
(3)小明在设计该结构时，不需要考虑的因素是 ；（单选）
A．连杆的尺寸B．电机轴的尺寸C．支架的重量
15．小明每个假期都会去探望爷爷奶奶，这期间家里的绿植就会长时间没法浇水。所以他设计了如图a所示的土壤温湿度控制系统，当室内温度合适且花盆土壤湿度较低时，电机带动水泵加水，直至土壤湿度达到上限；当温度过高或过低时，电机水泵均不启动。其中Rt1、Rt2均为负系数热敏电阻，Rs1和Rs2为湿敏电阻。
图a
(1)Rp1影响的是（单选） ；
A．温度上限B．温度下限C．温度上限和下限
(2)小明查阅资料后了解到CMOS芯片电源电压一般是3~18V，TTL电路一般是5V，以下芯片能用在图a电路中，且搭配最合理的是 ；（双选）
A．CD4001（CMOS四2输入或非门）B．CD4012（CMOS双4输入与非门）
C．CD 4011（CMOS四2输入与非门）D．74LS02（TTL四2输入或非门）
E．74LS20（TTL双4输入与非门）
(3)小明在准备元器件的时候发现手头上只有一块TTL或非门芯片和一块CMOS与非门芯片，于是设计了图b所示的电路。现小明手头上还有一个NPN三极管和若干电阻，请选择手头上的芯片和元器件在虚线框1内帮他设计完成电路以实现原电路的功能（三极管采用共发射极接法）。
图b
(4)电路测试前，小明要先连接图b的输出电路，请在图c的虚线框2内帮他完成输出部分电路的实物连接。
图c
