2025年上海市黄浦区中考一模物理试题

这是一份2025年上海市黄浦区中考一模物理试题，共15页。试卷主要包含了单选题，填空题，科普阅读题，作图题，计算题，综合题，实验题等内容，欢迎下载使用。

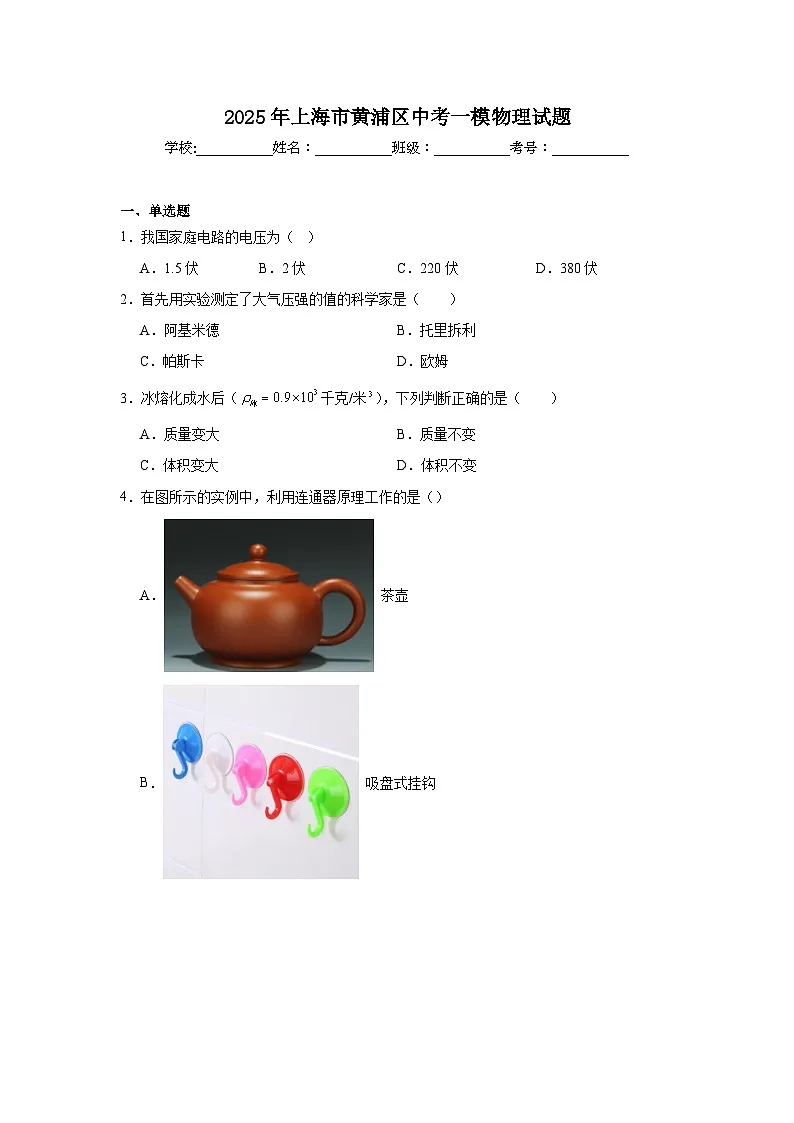

一、单选题
1．我国家庭电路的电压为（ ）
A．1.5伏B．2伏C．220伏D．380伏
2．首先用实验测定了大气压强的值的科学家是（ ）
A．阿基米德B．托里拆利
C．帕斯卡D．欧姆
3．冰熔化成水后（千克/米），下列判断正确的是（ ）
A．质量变大B．质量不变
C．体积变大D．体积不变
4．在图所示的实例中，利用连通器原理工作的是（）
A． 茶壶
B． 吸盘式挂钩
C． 注射器
D． 灭火器喷口

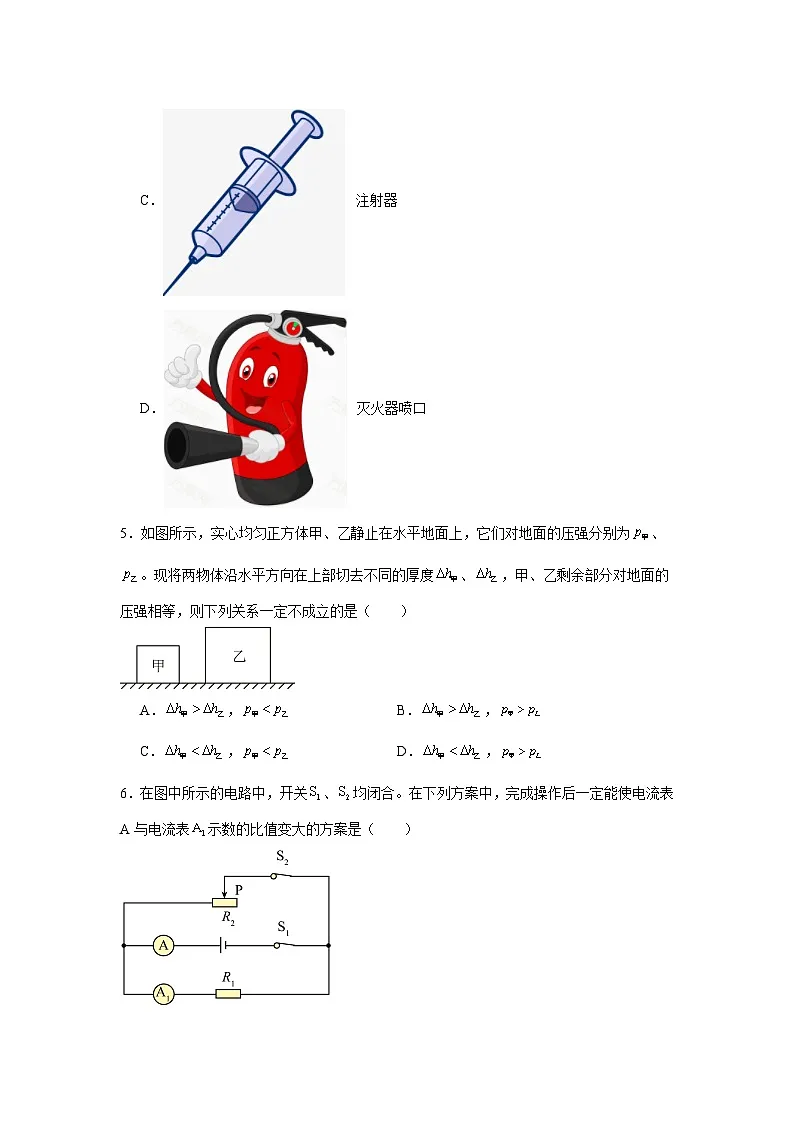

5．如图所示，实心均匀正方体甲、乙静止在水平地面上，它们对地面的压强分别为、。现将两物体沿水平方向在上部切去不同的厚度、，甲、乙剩余部分对地面的压强相等，则下列关系一定不成立的是（ ）
A．，B．，
C．，D．，
6．在图中所示的电路中，开关、均闭合。在下列方案中，完成操作后一定能使电流表A与电流表示数的比值变大的方案是（ ）
A．增大电源电压B．滑片向右移
C．开关由闭合到断开D．用替换（）
二、填空题

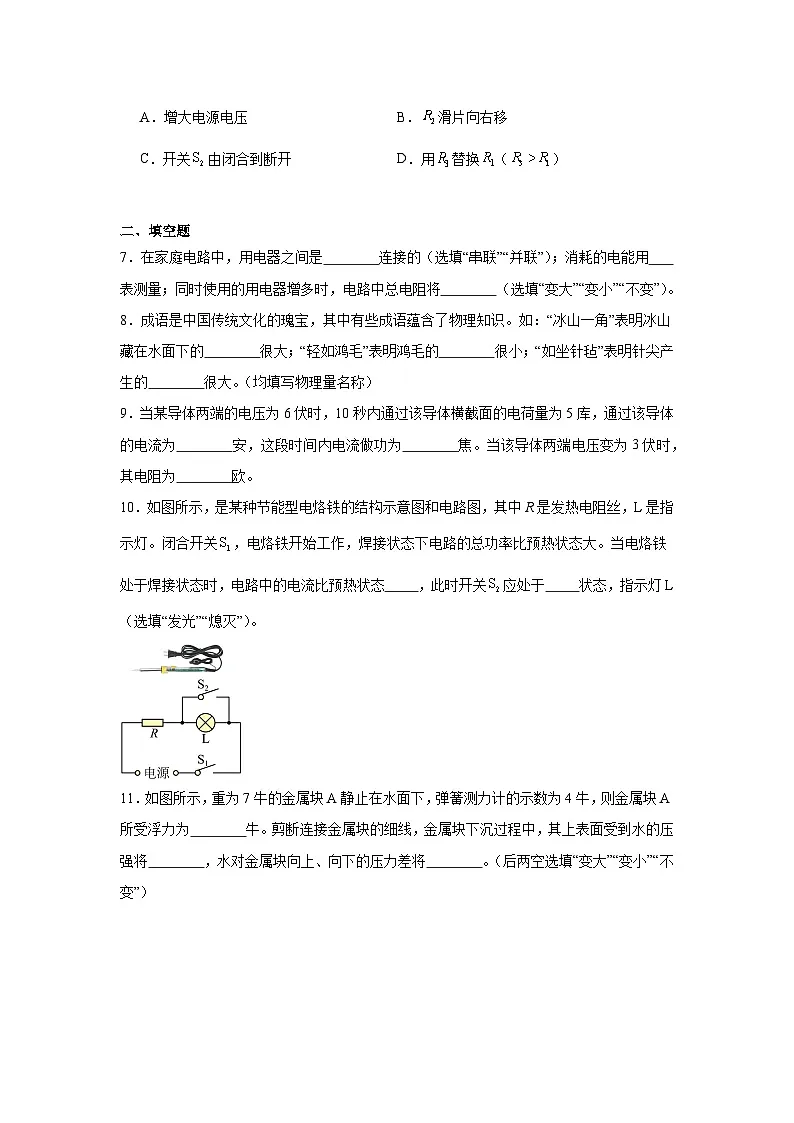

7．在家庭电路中，用电器之间是 连接的（选填“串联”“并联”）；消耗的电能用 表测量；同时使用的用电器增多时，电路中总电阻将 （选填“变大”“变小”“不变”）。
8．成语是中国传统文化的瑰宝，其中有些成语蕴含了物理知识。如：“冰山一角”表明冰山藏在水面下的 很大；“轻如鸿毛”表明鸿毛的 很小；“如坐针毡”表明针尖产生的 很大。（均填写物理量名称）
9．当某导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为 安，这段时间内电流做功为 焦。当该导体两端电压变为3伏时，其电阻为 欧。
10．如图所示，是某种节能型电烙铁的结构示意图和电路图，其中R是发热电阻丝，L是指示灯。闭合开关，电烙铁开始工作，焊接状态下电路的总功率比预热状态大。当电烙铁处于焊接状态时，电路中的电流比预热状态 ，此时开关应处于 状态，指示灯L （选填“发光”“熄灭”）。
11．如图所示，重为7牛的金属块A静止在水面下，弹簧测力计的示数为4牛，则金属块A所受浮力为 牛。剪断连接金属块的细线，金属块下沉过程中，其上表面受到水的压强将 ，水对金属块向上、向下的压力差将 。（后两空选填“变大”“变小”“不变”）
12．在如图所示的电路中，电源电压为保持不变，闭合开关S，电路正常工作。一段时间后，电压表的示数为，已知故障只发生在电阻、中一个。
(1)用完好的电阻替换电阻，闭合开关S，写出电压表的示数及对应的故障 。
(2)以下操作中，能通过电表的示数或示数变化情况判断出故障的是__________。（新接入的元件均完好）
A．在M处串联一个电流表
B．用电阻替换电阻
C．在电阻两端并联一根导线
三、科普阅读题
13．阅读下面短文，回答问题：
PTC是一种新型的半导体陶瓷材料。PTC可以根据需要设定一个温度，当实际温度低于设定温度时，其电阻随温度的升高而减小，高于设定温度时，其电阻值随温度的升高而增大。这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能。
(1)如图所示为某PTC材料的电阻随温度变化的图像，由图可知，该PTC材料设定的“居里点温度”为 ℃。
(2)家用固体电热灭蚊器就使用PTC材料。查阅某电热灭蚊器相关信息可知：工作时，①两端电压不变；②设定温度在165℃左右。③实际温度随实际功率减小而降低。请利用相关信息，解释该家用固体电热灭蚊器工作温度能恒定在165℃左右的原因。
四、作图题
14．在图中，重为2牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。
( )
15．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，灯和都能发光，且电流表只测量通过灯的电流。
五、填空题
16．一只标有“220V 100W”字样的电水壶正常工作2小时耗电 度。
六、计算题
17．底面积为米的薄壁容器置于水平面上，容器中盛有2千克的水，容器对水平面的压强为帕。求：
(1)水的体积；
(2)容器对水平面的压力。
18．在图（a）所示的电路中，电源电压为12伏且保持不变，电阻的阻值为10欧，电流表的表盘如图（b）所示。闭合开关S。
(1)求通过电阻的电流；
(2)现将标有“2A”字样的滑动变阻器与以某种方式接入MN两点间，使电路正常工作，在移动滑动变阻器滑片P的过程中，电流表示数的最大变化量为1.2安。
①判断滑动变阻器与电阻的连接方式；
②求滑动变阻器的最大值。
七、综合题
19．如图所示，底面积为米的薄壁轻质柱形容器置于水平面上，且盛有0.1米深的水。
(1)求水对容器底部的压强 ；
(2)将体积相同、密度不同的物块分别浸入容器内的水中，水均不溢出，观察物块在水中所处的状态、测得物块的密度及浸入水中的体积，并记录在下表中。
①分析比较表中甲、乙、丙的V浸与的关系，可知：漂浮在水面上的物块， 。
②求物块丁浸入水中的体积 。
八、实验题
20．小明做“用电流表、电压表测电阻”实验，现有两个滑动变阻器（分别标有“5欧3安”和“10欧2安”）。他选用某一滑动变阻器与电源（电压有6伏和7.5伏两档可选）、待测电阻Rx、电流表、开关正确串联。他移动滑片至阻值最大处，将电压表（只有0~3伏档完好）并联在待测电阻两端，闭合开关，观察到的现象如图所示，然后他将电压表并联在滑动变阻器两端，观察到的现象仍如图所示。为了完成实验，他调整电源电压，移动变阻器滑片，又做了两次实验，实验数据记录在表1中，根据三次实验数据测出了待测电阻的阻值。
表1
(1)图（a）中电流表的示数为 安。
(2)根据题中信息判断调整后的电源电压 。（需写出判断过程）
(3)求待测电阻的阻值 。（需写出计算过程，精确到0.1欧）
物块
甲
乙
丙
丁
物块在水中所处状态
漂浮
浸没
（千克/米）
0.4
0.6
0.8
2
（米）
40
60
80
序号
电压表示数（伏）
电流表示数（安）
1
2
2.4
0.36
3
2
0.40
《2025年上海市黄浦区中考一模物理试题》参考答案
1．C
【详解】A．1.5V为一节干电池的电压，故A不符合题意；
B．2V一般为一节铅蓄电池的电压，故B不符合题意；
CD．我国供电电压为单相220V，三相380V，我国家庭电路一般采用是单相电，电压为220V，工业用电或动力电源一般采用三相电，电压380V，故C符合题意，D不符合题意。
故选C。
2．B
【详解】A．阿基米德发现了阿基米德原理，故A不符合题意；
B．托里拆利第一个测出了大气压的值，故B符合题意；
C．帕斯卡发现了帕斯卡原理，故C不符合题意；
D．欧姆总结得出了欧姆定律，故D不符合题意。
故选B。
3．B
【详解】冰熔化成水后，状态发生变化，但物质多少没有变化，所以质量不变；冰的密度小于水的密度，由公式可知，冰熔化成水后，体积将变小，故B正确，ACD错误。
故选B。
4．A
【详解】A．茶壶的壶盖上有小孔，壶嘴上端有口，壶身和壶嘴底部相连通，是连通器，故A符合题意；
B．把吸盘紧压在光滑的墙上，把吸盘内的空气排出，大气压就把吸盘紧压在了墙上，在钩上可以挂衣服，所以吸盘式挂钩是利用大气压工作的，故B不符合题意；
C．注射器在吸药液时，是利用大气压的作用来工作的，不符合连通器的特点，C不符合题意；
D．灭火器喷口利用的是内部密闭部分的压强大于外界大气压强，不是利用连通器原理工作的，故D不符合题意。
故选A。
5．A
【详解】AB．若，切去后甲的高度一定小，而压强相等，根据知，甲的密度一定大，由于切去的高度大，剩余的压强相等，根据p=ρgh，切去的部分，甲的压强大，故原来甲的压强大，即，故A符合题意，B不符合题意；
CD．若，剩余的甲的高度可能大于或等于或小于乙高度；而剩余的压强相等，根据p=ρgh，甲的密度可能大于、等于或小于乙的密度，结合甲的边长较大，原来甲的压强可能大于或小于乙的，故可能，也可能，故CD不符合题意。
故选A。
6．D
【详解】由电路图可知，R1和R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
A．根据并联分流规律，电阻不变，电流的比值不变，故电流表A与电流表A1示数的比值不变，因而增大电源电压不可以改变比值，故A不符合题意；
B．R2滑片向右移，滑动变阻器的电阻变大，电流减小，干路电流减小，而定值电阻的电流不变，故电流表A1示数不变，因而电流表A与电流表A1示数的比值减小，故B不符合题意；
C．开关S2由闭合到断开，滑动变阻器的电阻电流为零，干路电流减小，而定值电阻的电流不变，故电流表A1示数不变，因而电流表A与电流表A1示数的比值减小，故C不符合题意；
D．用R3替换R1，R3>R1，电流表A1示数减小，而滑动变阻器的电流不变，由
可知，总电流与定值电阻的电流比值变大，即电流表A与电流表A1示数的比值变大，故D符合题意。
故选D。
7． 并联 电能 变小
【详解】[1]家庭电路中的各用电器工作时互不影响，它们之间都是并联连接。
[2]电能表是测量用电器消耗电能多少的仪表。
[3]家庭电路中同时工作的用电器越多，即并联的用电器越多，由于电阻越并越小，电路中的总电阻就越小。
8． 体积 密度 压强
【详解】[1]“冰山一角”表明冰山藏在水面下的体积很大，只有很小一部分冒出水面。
[2]“轻如鸿毛”表明鸿毛的密度很小，单位体积的质量小。
[3]针尖受力面积小，能产生很大压强，“如坐针毡”表明针尖产生的压强很大。
9． 0.5 30 12
【详解】[1]电流的大小等于单位时间通过导体横截面的电荷量，所以通过该导体的电流为
[2]这段时间内电流做的功为W=UIt= 6V×0.5A×10s=30J
[3]根据欧姆定律导体的电阻为
因为导体的电阻与材料、长度和横截面积有关，与导体两端电压以及通过的电流大小无关。因此导体两端电压变为3伏时，其电阻仍为12欧。
10． 大 闭合 熄灭
【详解】[1][2][3]由图可知，当开关S1闭合，S2断开时，灯泡和电热丝串联，电路中电流较小，电烙铁处于预热状态；当开关S1和S2都闭合时，灯泡被短路，电路是电热丝的简单电路，电路中电阻较小，电流较大，此时指示灯被短接而熄灭，电烙铁处于焊接状态。
11． 3 变大 不变
【详解】[1]金属块静止在水面下，根据称重法可知，金属块受到的浮力为
[2]剪断连接金属块的细线，金属块下沉，金属块上表面浸在水中的深度h变大，根据可知，其上表面受到水的压强变大。
[3]金属块下沉时，金属块排开水的体积不变，根据阿基米德原理可知，金属块受到的浮力大小不变，由浮力产生的原因可知，物体受到向上和向下的压力差将不变。
12．(1)见解析
(2)AB
【详解】（1）根据电路图可知，两个电阻串联，电压表测量R1两端的电压，一段时间后观察到电压表示数为电源电压U0，故障可能是R1断路或R2短路。若原故障是R1断路，替换后电路接通，电压表测R0两端电压，根据串联电路分压规律，此时电压表的示数小于；若原故障是R2短路，替换后电压表仍测电源电压，电压表的示数为。
（2）A．在M处串联一个电流表，电流表示数为零，故障是R1断路，示数不为零，故障是R2短路，能判断出故障，故A符合题意；
B．用电阻R0替换电阻R2，电压表示数不变，故障是R1断路，示数变小，故障是R2短路，能判断出故障，故B符合题意；
C．在电阻R1两端并联一根导线，如果故障是R2短路，则会导致电源短路，不安全，不可取。故C不符合题意；
故选AB。
13．(1)100
(2)见解析
【详解】（1）PTC材料有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，根据图像可知，该PTC材料设定的“居里点温度”为100℃。
（2）由题意可知，家用固体电热灭蚊器设定的“居里点温度”在165℃左右，当家用固体电热灭蚊器工作时的实际温度高于165℃时，电阻R随温度的升高而变大，由公式可知，当两端电压U不变时，实际功率减小，温度会降低。当实际温度低于165℃时，电阻R随温度的升高而变小，由公式可知，当两端电压U不变时，实际功率增大，温度会升高。因此家用固体电热灭蚊器工作温度能恒定在165℃左右。
14．
【详解】因为小球漂浮在水面上，所以重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为2N，方向竖直向上，作用点在小球重心，设标度为1N，如下图所示：
15．
【详解】由题意可知，两灯并联，闭合开关S后，灯和都能发光，说明开关在干路上，电流表只测量通过灯的电流，则电流表串联在L2的支路上，因此应将电流表的“0.6”接线柱与L1右端相连，电流表的负接线柱与L2的右端相连，如图所示：
16．0.2
【详解】电水壶正常工作2小时耗电能为
17．(1)米
(2)20牛
【详解】（1）水的体积
（2）容器对水平面的压力
18．(1)1.2安
(2)①变阻器与电阻是并联连接；②20欧
【详解】（1）通过电阻的电流为
（2）已知电流表示数的最大变化量为1.2A，所以电流表接入电路的量程是大量程，所以电流表最大读数为3A，若滑动变阻器与电阻串联，则电路中最大电流为
而电路中的最小电流不可能为0，故电流表示数的最大变化量小于1.2安，因此，变阻器与电阻是并联连接。
两电阻并联接入电路，电流表测干路电流，则干路最小电流为
根据并联电路各支路互不影响的特点可知，通过R1的电流不变，则通过滑动变阻器的电流最小为
根据欧姆定律可得变阻器的最大电阻值为
19．(1)980Pa
(2) 见解析
【详解】（1）水对容器底部的压强p水=ρ水gh水=1.0×103kg/m3×9.8N/kg×0.1m=980Pa
（2）①[1]根据表格甲、乙、丙数据可知，漂浮在水面上的体积相同的物体，物体的密度越大，排开液体的体积越大。
②[2]由数据知当物体的密度为0.4×103kg/m3时，物体浸入水中的体积为40×10⁻6m3，此时物体处于漂浮状态，受到的浮力等于其自身的重力，即F浮=G
由F浮=ρ水V排g和G=mg=ρ甲gV得ρ水V排g=ρ甲gV甲得物块的体积为
因为物体丁浸没在水中，且物体甲和丁的体积相同，所以丁浸入水中
20．(1)0.38
(2)6伏
(3)9.9欧
【详解】（1）由图（a）可知，电流表接的是小量程，分度值为0.02A，所以电流表的示数为0.38A。
（2）将滑动变阻器处于最大值，电压表量程0~3V并联在待测电阻两端，闭合开关，电流表为0.38A，电压表超过3V，此时把电压表并联在滑动变阻器两端，电压表还是超过3V，由此可知电源电压高于6V，所以电源电压为7.5V。故调整前电源电压U为7.5伏，调整后电源电压为6伏。
（3）由题意可知，电压表接在滑动变阻器两端时，当电源电压为7.5V时，电流为0.38A，滑动变阻器两端的电压大于3V，滑动变阻器的最大阻值为
故选用的滑动变阻器的规格是10Ω 2A。
实验序号1待测电阻阻值为
实验序号2待测电阻阻值为
实验序号3待测电阻阻值为
待测电阻阻值的阻值为
题号
1
2
3
4
5
6




答案
C
B
B
A
A
D
