（教科版）九年级物理下册9.2《家庭用电》同步练习（分层练习）（原卷+解析版）

这是一份（教科版）九年级物理下册9.2《家庭用电》同步练习（分层练习）（原卷+解析版），文件包含92《家庭用电》同步练习分层练习原卷版docx、92《家庭用电》同步练习分层练习解析版docx等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

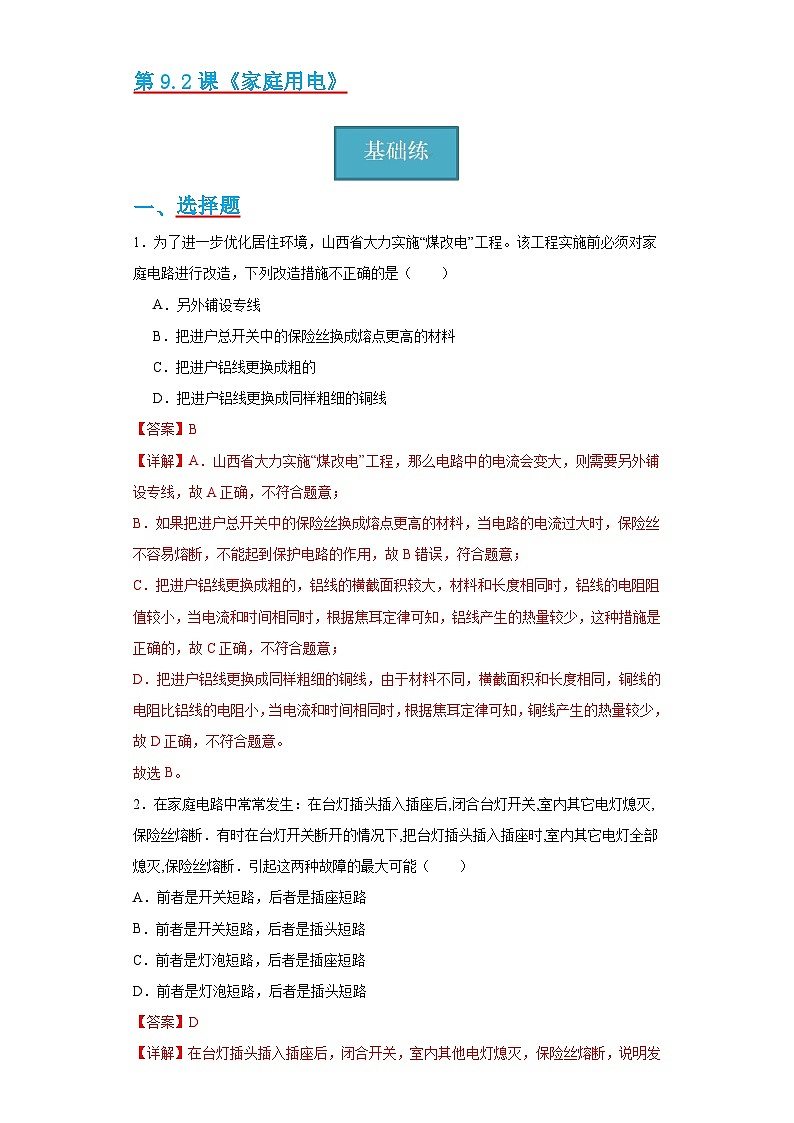

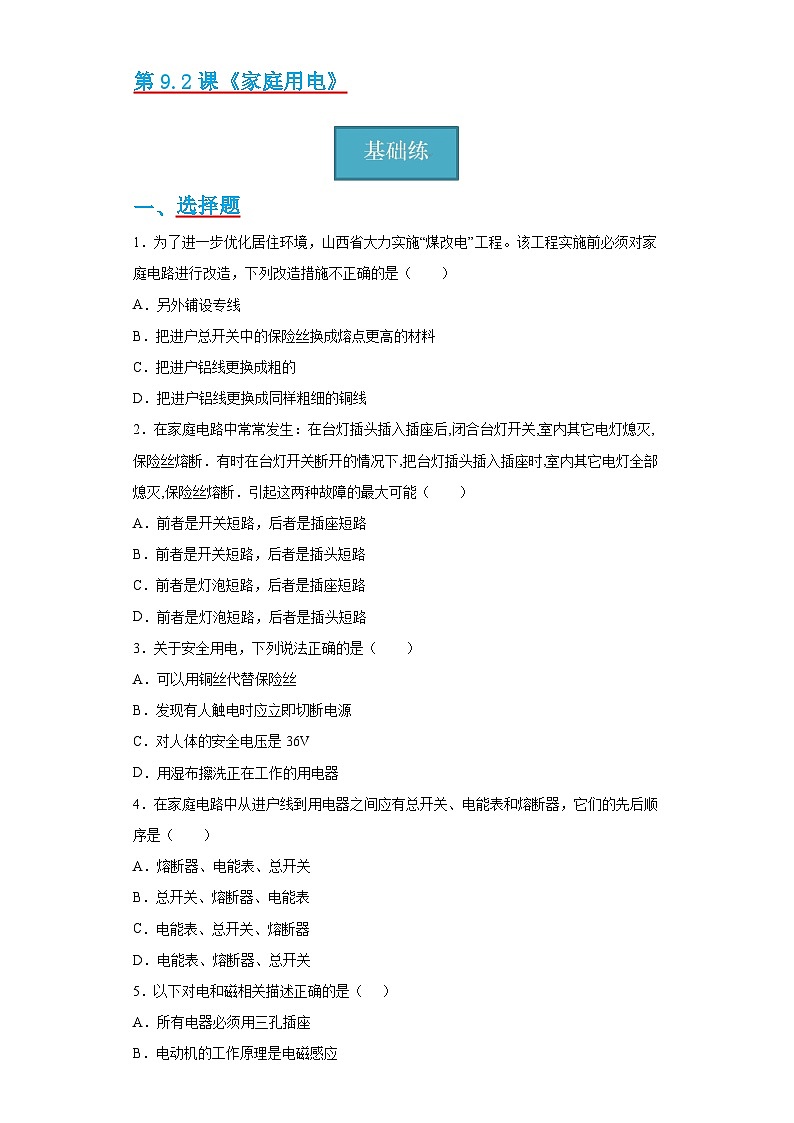

第9.2课《家庭用电》选择题1．为了进一步优化居住环境，山西省大力实施“煤改电”工程。该工程实施前必须对家庭电路进行改造，下列改造措施不正确的是（　　）A．另外铺设专线B．把进户总开关中的保险丝换成熔点更高的材料C．把进户铝线更换成粗的D．把进户铝线更换成同样粗细的铜线2．在家庭电路中常常发生：在台灯插头插入插座后,闭合台灯开关,室内其它电灯熄灭,保险丝熔断．有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其它电灯全部熄灭,保险丝熔断．引起这两种故障的最大可能（　　）A．前者是开关短路，后者是插座短路B．前者是开关短路，后者是插头短路C．前者是灯泡短路，后者是插座短路D．前者是灯泡短路，后者是插头短路3．关于安全用电，下列说法正确的是（　　）A．可以用铜丝代替保险丝B．发现有人触电时应立即切断电源C．对人体的安全电压是36VD．用湿布擦洗正在工作的用电器4．在家庭电路中从进户线到用电器之间应有总开关、电能表和熔断器，它们的先后顺序是（　　）A．熔断器、电能表、总开关B．总开关、熔断器、电能表C．电能表、总开关、熔断器D．电能表、熔断器、总开关5．以下对电和磁相关描述正确的是（     ）A．所有电器必须用三孔插座B．电动机的工作原理是电磁感应C．地磁场周围的磁感应线是真实存在的D．英国物理学家焦耳最先精确地确定了电流产生的热量与电流、电阻和时间的关系6．下列有关图中所示物理知识描述正确的是（　　　）A．图甲是家用电风扇的工作原理图B．图乙拔插头时可以用力直接拉扯电线C．图丙中开关应接在零线和用电器之间D．图丁中对一灯丝加热，右侧灯泡将变暗7．“复兴号” 是中国自主研制的具有世界先进水平的高速列车，犹如它的名字，代表着中国的伟大复兴，它不仅运行速度大且乘坐舒适。如图所示，是位于车厢内两个座位间的不间断电源插座，乘客可同时给手机、笔记本电脑充电。以下说法正确的是（　　）A．两孔、三孔插座都能防止漏电造成的触电事故B．手机、电脑同时充电时两者的连接方式为串联C．若手机、电脑同时充电时插座处总电压会变大D．若手机、电脑同时充电时插座处总电流会变大8．如图是欢欢家的电路简化后电路图，由该电路可知（　　）A．a线是零线，b线是火线B．电能表是测量用电器的总功率C．用一支试电笔将零线与火线同时连通便能区分二者D．接地线作用是能将用电器外壳带的电导入大地二、填空题9．家用电饭锅都使用的是带有三线插头的电源线。请回答下列问题：（1）三线插头的作用是什么？ ；（2）电饭锅的电源线都较粗的原因是 ；（3）电饭锅的指示灯是用 材料制成的。10．标有“PZ220 60”的白炽灯正常工作电压为 V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ，其工作原理是利用电流的 效应。11．图中是生活中有关用电安全的情景，人接触家用电器金属外壳会触电，所以用电器的金属外壳要 ；如图所示的甲、乙两种使用测电笔的方法中，正确的是 。12．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是 联；街边的路灯总是同时亮，同时灭，它们一定是 联的．13．如图是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 （发光/不发光）．为了防止漏电，避免对人体造成伤害，应该将 孔接地．三、实验与探究题14．为了直观的认识短路的危害，某实验小组设计了如下实验。器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；（2）当S闭合时，灯泡 （填“发光”或“不发光”）；（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。A．电流表指针迅速摆动较大的幅度，保险丝熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不发光15．在研究串、并联电路中电压的规律的实验中：（1）如图甲所示，正确连接电路后，闭合开关，在测量L1两端电压时发现电压表出现了如图乙所示的现象，接下来的操作是断开开关，再 ，然后闭合开关，读数。完成甲图步骤后，要继续测量L2的两端电压，应先断开开关， （选填“①”或“②”）；①将电压表从L1两端取下，并联在L2两端，再闭合开关进行实验；②电压表所接的B点不动，只断开A点导线，并改接到C点上，再闭合开关进行实验；（2）如图丙所示，在探究并联电路电压关系时，把两个灯泡并联起来，用电压表测量并联电路中L1两端的电压，请你用笔将图中电路连接完整，导线不允许交叉； （3）做完实验后，小明联想到家中客厅的灯比卧室的灯亮，这两盏灯两端电压关系是U客厅 U卧室（选填“>”、“
