初中物理沪粤版（2024）九年级上册15.2 认识电功率测试题

这是一份初中物理沪粤版（2024）九年级上册15.2 认识电功率测试题，共30页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

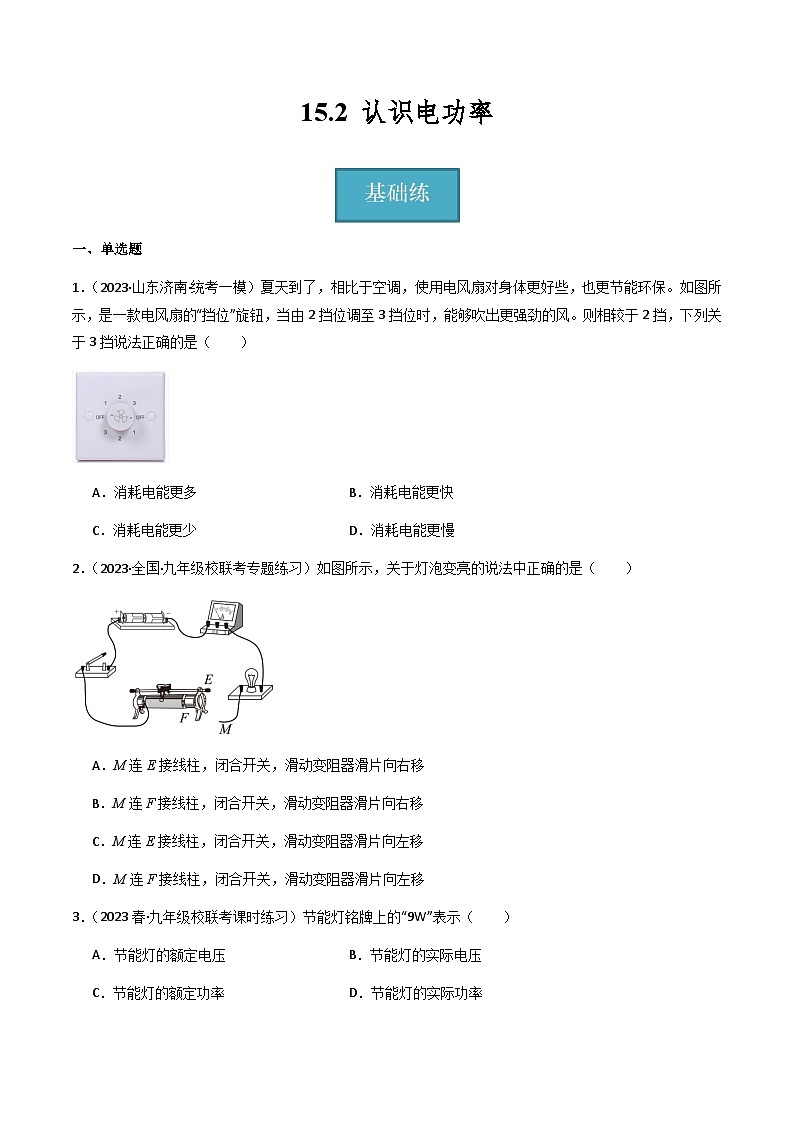

一、单选题
1．（2023·山东济南·统考一模）夏天到了，相比于空调，使用电风扇对身体更好些，也更节能环保。如图所示，是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风。则相较于2挡，下列关于3挡说法正确的是（ ）
A．消耗电能更多B．消耗电能更快
C．消耗电能更少D．消耗电能更慢
2．（2023·全国·九年级校联考专题练习）如图所示，关于灯泡变亮的说法中正确的是（ ）
A．M连E接线柱，闭合开关，滑动变阻器滑片向右移
B．M连F接线柱，闭合开关，滑动变阻器滑片向右移
C．M连E接线柱，闭合开关，滑动变阻器滑片向左移
D．M连F接线柱，闭合开关，滑动变阻器滑片向左移
3．（2023春·九年级校联考课时练习）节能灯铭牌上的“9W”表示（ ）
A．节能灯的额定电压B．节能灯的实际电压
C．节能灯的额定功率D．节能灯的实际功率

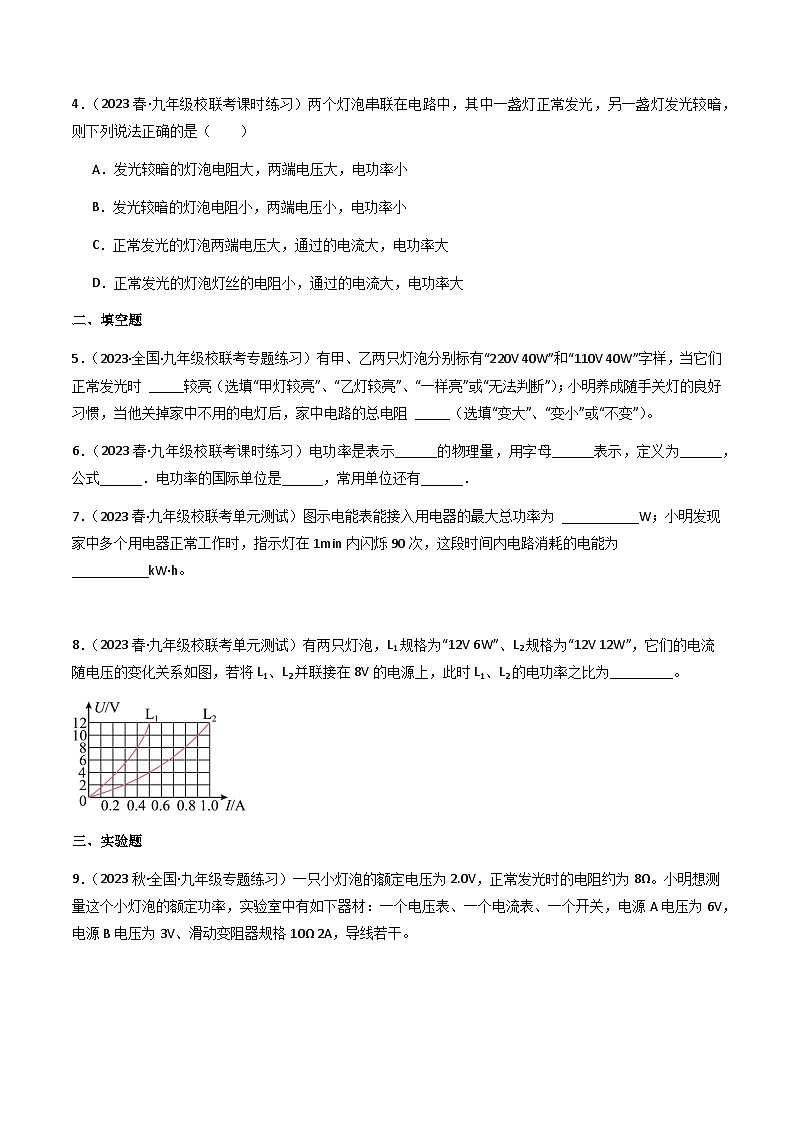

4．（2023春·九年级校联考课时练习）两个灯泡串联在电路中，其中一盏灯正常发光，另一盏灯发光较暗，则下列说法正确的是（ ）
A．发光较暗的灯泡电阻大，两端电压大，电功率小
B．发光较暗的灯泡电阻小，两端电压小，电功率小
C．正常发光的灯泡两端电压大，通过的电流大，电功率大
D．正常发光的灯泡灯丝的电阻小，通过的电流大，电功率大
二、填空题
5．（2023·全国·九年级校联考专题练习）有甲、乙两只灯泡分别标有“220V 40W”和“110V 40W”字样，当它们正常发光时 _____较亮（选填“甲灯较亮”、“乙灯较亮”、“一样亮”或“无法判断”）；小明养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻 _____（选填“变大”、“变小”或“不变”）。
6．（2023春·九年级校联考课时练习）电功率是表示______的物理量，用字母______表示，定义为______，公式______．电功率的国际单位是______，常用单位还有______．
7．（2023春·九年级校联考单元测试）图示电能表能接入用电器的最大总功率为 ___________W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 ___________kW·h。
8．（2023春·九年级校联考单元测试）有两只灯泡，L1规格为“12V 6W”、L2规格为“12V 12W”，它们的电流随电压的变化关系如图，若将L1、L2并联接在8V的电源上，此时L1、L2的电功率之比为_________。
三、实验题
9．（2023秋·全国·九年级专题练习）一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω。小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电源A电压为6V，电源B电压为3V、滑动变阻器规格10Ω 2A，导线若干。
（1）为保证实验顺利进行，本实验应该选择 ___________（选填“A”或“B”）规格的电源。连接电路时开关应 ___________；

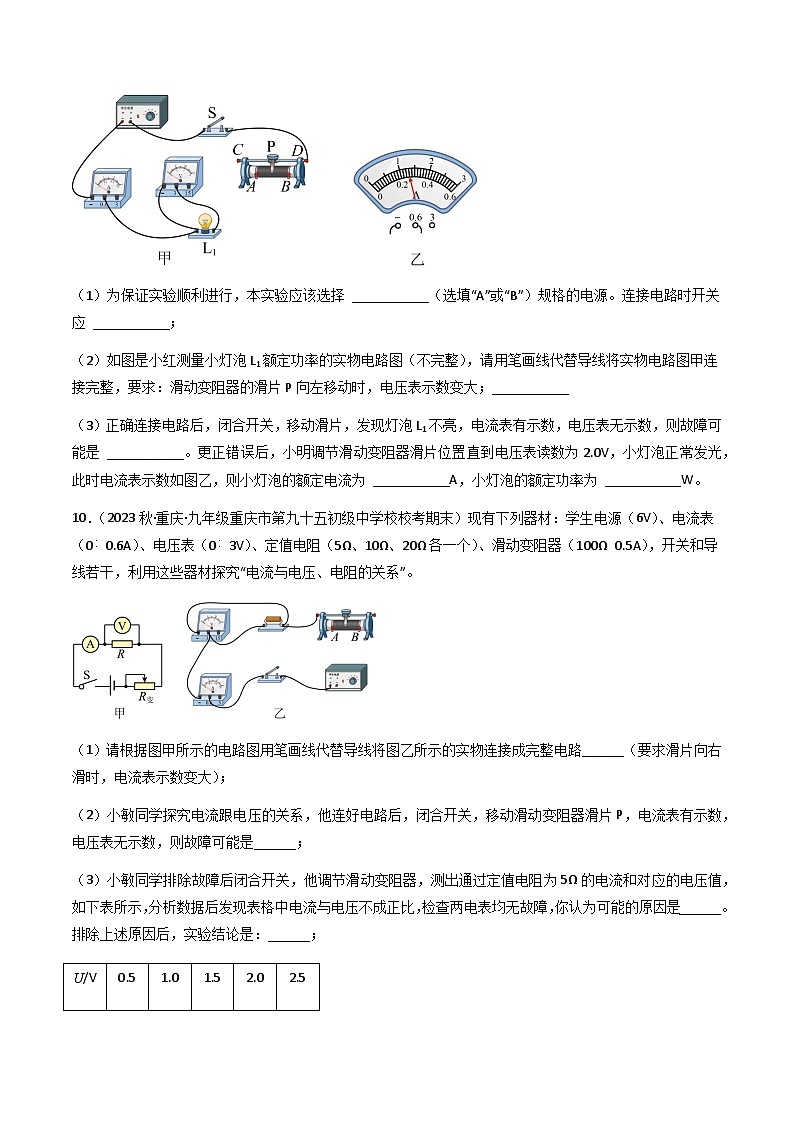

（2）如图是小红测量小灯泡L1额定功率的实物电路图（不完整），请用笔画线代替导线将实物电路图甲连接完整，要求：滑动变阻器的滑片P向左移动时，电压表示数变大；___________
（3）正确连接电路后，闭合开关，移动滑片，发现灯泡L1不亮，电流表有示数，电压表无示数，则故障可能是 ___________。更正错误后，小明调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙，则小灯泡的额定电流为 ___________A，小灯泡的额定功率为 ___________W。
10．（2023秋·重庆·九年级重庆市第九十五初级中学校校考期末）现有下列器材：学生电源（6V）、电流表（00.6A）、电压表（03V）、定值电阻（5Ω、10Ω、20Ω各一个）、滑动变阻器（100Ω 0.5A），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路______（要求滑片向右滑时，电流表示数变大）；
（2）小敏同学探究电流跟电压的关系，他连好电路后，闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则故障可能是______；
（3）小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过定值电阻为5Ω的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是______。排除上述原因后，实验结论是：______；
（4）小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω三个定值电阻。实验中他先接入5Ω，调节滑动变阻器的滑片，保持电压表示数为2V不变，记下电流表的示数，然后断开开关，用10Ω定值电阻时替换5Ω，如果要保持电压表示数不变滑动变阻器的滑片应该向______端（选填“A”或“B”）移动，两次电路的总功率之比为______；
（5）小敏只用电阻箱代替定值电阻实验，且其他连接方式不变。若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是______Ω至______Ω。
四、计算题
11．（2023秋·山东济南·九年级统考期末）小明学习了电学知识后，在家自制了一盏调光灯，他选用了标有“2.5V 0.5W”的小灯泡，电源电压恒为4.5V，组成如图电路。小明闭合开关后，调节滑动变阻器使小灯泡正常发光。请通过计算回答：
（1）小灯泡正常发光时的电流是多少安？
（2）此时滑动变阻器接入电路的电阻是多少欧？
（3）小灯泡正常发光1min整个电路消耗的电能是多少焦？
12．（2023·河北石家庄·模拟预测）如图甲所示，电源电压保持不变，小灯泡标有“12V；12W”，滑动变阻器标有“30；2A”的字样，闭合开关S，滑片P从最右端向左滑动的过程中，小灯泡的I-U关系图象如图乙所示，求
（1）小灯泡正常发光的电阻；
（2）灯泡正常发光时，滑动变阻器接入电路的电阻；
（3）电路总功率的变化范围。
一、单选题
1．（2023秋·福建宁德·九年级校考期末）灯泡L与定值电阻R组成的电路如图甲，L和R的I-U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W。则此时灯泡L的（ ）
A．电压为7VB．电流为0.3AC．电阻为20ΩD．功率为3W
2．（2023春·九年级校联考单元测试）在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中（ ）
A．电压表示数不变，电路消耗总功率变大
B．电流表的示数变小，电路消耗的总功率变小
C．电流表的示数变大，V的示数与A的示数之比不变，电路消耗总功率变大
D．电流表的示数变大，V的示数与A的示数之比变大，电路消耗总功率变小
3．（2023春·九年级校联考单元测试）今年入春以来，某市降水偏少，干旱较为严重。小华家利用晚上时间浇灌麦田，为了照明，他用长导线将电从家中接到田间，所接灯泡型号为220V100W，通电后，发现该灯泡明显比家中相同型号的灯泡暗。他用电流表测得导线中的电流为0.4A，则下列说法正确的是（灯泡电阻不变）（ ）
A．灯泡的实际功率为100WB．灯泡的实际功率为88W
C．导线的发热功率为10.56WD．导线的发热功率为12W
4．（2023·全国·九年级专题练习）如图所示的四种接法中，滑动变阻器的滑片向左移动时，灯泡由亮变暗的是（ ）
A．B．C．D．
填空题
5．（2023春·九年级校联考课时练习）如图所示的电路中滑动变阻器的原理是通过改变接入电路中电阻线的______，从而改变接入电路中______的大小；闭合开关前，滑片P置于______端（选填“A”或“B”），把滑片P向A端移动时，接入电路的电阻______（选填“变大”或“变小”），灯泡的亮度______（选填“变亮”或“变暗”）。
6．（2023春·九年级校联考课时练习）手机电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mA·h）。某型号手机电池铭牌上标有电池电压是3.8V，容量是4000mA·h，这种电池一次充满电可储存的能量为________J，充电时，手机中的锂电池相当于电路中的________（选填“电源”、“开关”或“用电器”）。
7．（2023春·九年级校联考课时练习）如图甲的电路，电源电压为6V，灯泡L1和L2均标有“6V 6W”字样，其电流随电压变化的曲线如图乙。如果同时闭合开关_____，可使两灯都能正常发光；如果只闭合开关S2，电路消耗的总功率是_____W。
8．（2023春·九年级校联考课时练习）甲和乙的I-U图像如图所示，由图可知甲的电阻为______Ω；若将甲、乙串联接入某一电源，乙消耗的功率为0.4W，则电源电压为______V。
实验题
9．（2023春·四川泸州·九年级校考阶段练习）小明用如图甲所示电路探究电流与电阻的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器Rp规格为“10Ω 2A”。
（1）开关闭合前，应将滑动变阻器滑片P移到最 _____（选填“左”或“右”）端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到d时，电压表开始有示数且为3V，电流表示数仍为0，经进一步检查，电流表、开关、导线及各接线处均完好，则电路中可能的故障是 _____；
（2）当接入的电阻R的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表示数如图乙所示，该示数为 _____A。将R阻值先后分别换成10Ω、15Ω和25Ω后，重复上述操作。由实验结果可得出的结论是：在电压一定时，通过导体的电流与导体的电阻成 _____比；
（3）图丙图像中，能大致反映本实验中各物理量之间关系的是 _____。
10．（2023春·九年级校联考课时练习）林椿同学在疫情居家期间，仔细研究家里照明电路中，一盏白炽灯泡电阻、电功率随电压变化的特点。收集分析数据后，画出了灯泡电流随电压变化图像，如图所示。
（1）由图可知，随电压增大，灯泡的电阻值 _____（选填“不变”或“增大”或“减小”）；
（2）当灯泡正常工作时，其电压为220V，1min消耗的电能为2400J，求灯泡的额定功率和额定电流______；
（3）当灯泡电压为180V时，间接测得其电流为0.16A。因为照明电路电压恒为220V，需要给灯泡 _____（选填“串联”或“并联”）一个电阻，才能实现灯泡电压180V，求该电阻的电阻值______
四、计算题
11．（2023·广东汕头·统考模拟预测）在如图所示的电路中，电源电压恒为6V，滑动变阻器R2标有“20Ω 3A”的字样，闭合开关S，电流表的示数为0.3A。求
（1）R1的阻值；
（2）R2允许接入电路的最小阻值；
（3）整个电路允许消耗的最大功率与最小功率之比。
12．（2023春·九年级校联考课时练习）如图所示，电源电压24V保持不变，定值电阻R1=24Ω，滑动变阻器R2的最大阻值为60Ω，电压表量程用0~15V，电流表量程用0~3A，小灯泡L的规格为“12W 1A”，不计灯丝电阻受温度的影响。求：
（1）小灯泡L的电阻；
（2）闭合全部开关，R2的滑片滑到最左端，电路工作10s时消耗的总电能；
（3）仅闭合S1，电流表量程换用0~0.6A，在保证电路安全的前提下，R2的阻值范围。
15.2 认识电功率
一、单选题
1．（2023·山东济南·统考一模）夏天到了，相比于空调，使用电风扇对身体更好些，也更节能环保。如图所示，是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风。则相较于2挡，下列关于3挡说法正确的是（ ）
A．消耗电能更多B．消耗电能更快
C．消耗电能更少D．消耗电能更慢
【答案】B
【解析】当由2档位调至3挡位时，能够吹出更强劲的风，表明由2档位调至3挡位后电流增大。由于电压不变，电流增大，那就意味着相同时间内做功更多（描述做功多少时要有时间限定），同理相同时间内做功更快。故ACD错误。B正确。
故选B。
2．（2023·全国·九年级校联考专题练习）如图所示，关于灯泡变亮的说法中正确的是（ ）
A．M连E接线柱，闭合开关，滑动变阻器滑片向右移
B．M连F接线柱，闭合开关，滑动变阻器滑片向右移
C．M连E接线柱，闭合开关，滑动变阻器滑片向左移
D．M连F接线柱，闭合开关，滑动变阻器滑片向左移
【答案】C
【解析】AC.如图，小灯泡和滑动变阻器串联在电路中，M接E时，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻丝长度变长，电阻变大，电路中电流变小，灯泡的实际功率变小，灯泡变暗；滑动变阻器的滑片向左移动，滑动变阻器接入电路的电阻丝长度变短，电阻变小，电路中电流变大，灯泡的实际功率变大，灯泡变亮；故A错误，C正确；
BD.当M连F接线柱时，滑动变阻器都接下面两个接线柱，滑动变阻器相当于定值电阻，移动滑片，不能改变电路中的电阻，不能改变电路中的电流，不能改变灯泡的实际功率，不能改变灯泡的亮度，故BD错误。
故选C。
3．（2023春·九年级校联考课时练习）节能灯铭牌上的“9W”表示（ ）
A．节能灯的额定电压B．节能灯的实际电压
C．节能灯的额定功率D．节能灯的实际功率
【答案】C
【解析】节能灯铭牌上的“9W”表示正常工作状态下，节能灯的功率，即为额定功率。
故选C。
4．（2023春·九年级校联考课时练习）两个灯泡串联在电路中，其中一盏灯正常发光，另一盏灯发光较暗，则下列说法正确的是（ ）
A．发光较暗的灯泡电阻大，两端电压大，电功率小
B．发光较暗的灯泡电阻小，两端电压小，电功率小
C．正常发光的灯泡两端电压大，通过的电流大，电功率大
D．正常发光的灯泡灯丝的电阻小，通过的电流大，电功率大
【答案】B
【解析】AB．两灯串联，电流相同，根据串联分压，电阻大的电压大，实际功率大，电阻小的，电阻两端的电压小，实际电功率小，故A错误，B正确；
CD．两灯串联，电流相同，故CD错误。
故选B。
二、填空题
5．（2023·全国·九年级校联考专题练习）有甲、乙两只灯泡分别标有“220V 40W”和“110V 40W”字样，当它们正常发光时 _____较亮（选填“甲灯较亮”、“乙灯较亮”、“一样亮”或“无法判断”）；小明养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻 _____（选填“变大”、“变小”或“不变”）。
【答案】 一样亮 变大
【解析】[1]都正常发光，其功率都是40W，都是将电能转化为光能和内能，功率相同，即电流做功的速度相同，故亮度相同。
[2]关闭不用的灯泡后，总电流变小，而家庭电路的电压不变，故总电阻变大。
6．（2023春·九年级校联考课时练习）电功率是表示______的物理量，用字母______表示，定义为______，公式______．电功率的国际单位是______，常用单位还有______．
【答案】 电流做功快慢 P 电流所做的功与所用时间之比 P= W kW
【解析】[1][2]电功率是表示电流做功快慢的物理量，符号P，
[3][4]电流所做的功与所用时间之比叫做电功率，因此电功率的定义式为P=；
[5][6] 电功率的国际单位为W，常用的单位还有kW.
7．（2023春·九年级校联考单元测试）图示电能表能接入用电器的最大总功率为 ___________W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 ___________kW·h。
【答案】 6600 0.03
【解析】[1]图示电能表能接入用电器的最大总功率
P=UI=220V×30A=6600W
[2]指示灯在1min内闪烁90次，这段时间内电路消耗的电能
8．（2023春·九年级校联考单元测试）有两只灯泡，L1规格为“12V 6W”、L2规格为“12V 12W”，它们的电流随电压的变化关系如图，若将L1、L2并联接在8V的电源上，此时L1、L2的电功率之比为_________。
【答案】1:2
【解析】若将L1、L2并联接在8V的电源上，由并联电路的电压规律可知，L1、L2两端的电压为
由图象可知，此时通过L1、L2的实际电流分别为I1=0.4A，I2=0.8A，则L1、L2的电功率之比为
三、实验题
9．（2023秋·全国·九年级专题练习）一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω。小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电源A电压为6V，电源B电压为3V、滑动变阻器规格10Ω 2A，导线若干。
（1）为保证实验顺利进行，本实验应该选择 ___________（选填“A”或“B”）规格的电源。连接电路时开关应 ___________；
（2）如图是小红测量小灯泡L1额定功率的实物电路图（不完整），请用笔画线代替导线将实物电路图甲连接完整，要求：滑动变阻器的滑片P向左移动时，电压表示数变大；___________
（3）正确连接电路后，闭合开关，移动滑片，发现灯泡L1不亮，电流表有示数，电压表无示数，则故障可能是 ___________。更正错误后，小明调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙，则小灯泡的额定电流为 ___________A，小灯泡的额定功率为 ___________W。
【答案】 B 断开 灯泡短路 0.26 0.52
【解析】（1）[1]灯泡正常发光时滑动变阻器的电压为
根据分压原理得
即
①
若电源电压为6V，由①得，变阻器连入电路中的阻值大小为
R滑=16Ω>10Ω
故不符合题意；若电源电压3V，由①得，变阻器连入电路中的阻值大小为
R滑=4Ω
