2024年云南省楚雄彝族自治州楚雄市中考三模物理试题

这是一份2024年云南省楚雄彝族自治州楚雄市中考三模物理试题，共22页。试卷主要包含了单选题，多选题，填空题，科普阅读题，作图题，实验题，计算题等内容，欢迎下载使用。

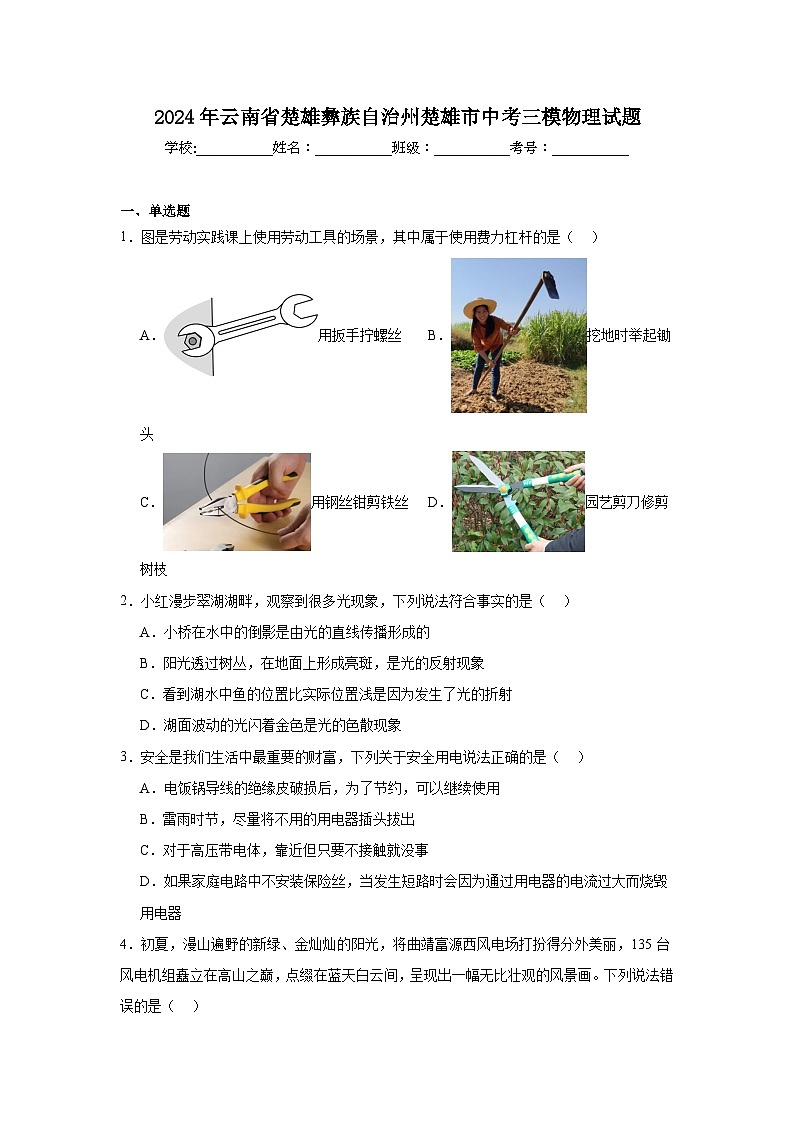

一、单选题
1．图是劳动实践课上使用劳动工具的场景，其中属于使用费力杠杆的是（ ）
A．用扳手拧螺丝B．挖地时举起锄头
C．用钢丝钳剪铁丝D．园艺剪刀修剪树枝
2．小红漫步翠湖湖畔，观察到很多光现象，下列说法符合事实的是（ ）
A．小桥在水中的倒影是由光的直线传播形成的
B．阳光透过树丛，在地面上形成亮斑，是光的反射现象
C．看到湖水中鱼的位置比实际位置浅是因为发生了光的折射
D．湖面波动的光闪着金色是光的色散现象
3．安全是我们生活中最重要的财富，下列关于安全用电说法正确的是（ ）
A．电饭锅导线的绝缘皮破损后，为了节约，可以继续使用
B．雷雨时节，尽量将不用的用电器插头拔出
C．对于高压带电体，靠近但只要不接触就没事
D．如果家庭电路中不安装保险丝，当发生短路时会因为通过用电器的电流过大而烧毁用电器

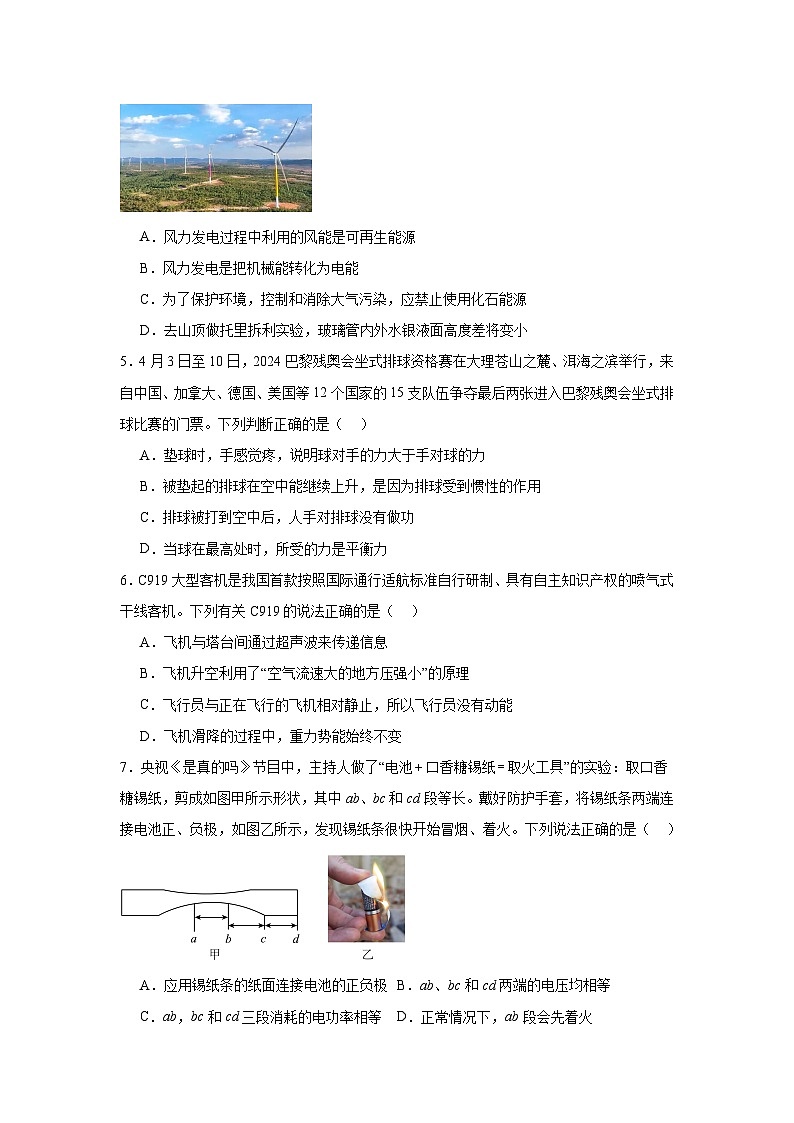

4．初夏，漫山遍野的新绿、金灿灿的阳光，将曲靖富源西风电场打扮得分外美丽，135台风电机组矗立在高山之巅，点缀在蓝天白云间，呈现出一幅无比壮观的风景画。下列说法错误的是（ ）
A．风力发电过程中利用的风能是可再生能源
B．风力发电是把机械能转化为电能
C．为了保护环境，控制和消除大气污染，应禁止使用化石能源
D．去山顶做托里拆利实验，玻璃管内外水银液面高度差将变小
5．4月3日至10日，2024巴黎残奥会坐式排球资格赛在大理苍山之麓、洱海之滨举行，来自中国、加拿大、德国、美国等12个国家的15支队伍争夺最后两张进入巴黎残奥会坐式排球比赛的门票。下列判断正确的是（ ）
A．垫球时，手感觉疼，说明球对手的力大于手对球的力
B．被垫起的排球在空中能继续上升，是因为排球受到惯性的作用
C．排球被打到空中后，人手对排球没有做功
D．当球在最高处时，所受的力是平衡力
6．C919大型客机是我国首款按照国际通行适航标准自行研制、具有自主知识产权的喷气式干线客机。下列有关C919的说法正确的是（ ）
A．飞机与塔台间通过超声波来传递信息
B．飞机升空利用了“空气流速大的地方压强小”的原理
C．飞行员与正在飞行的飞机相对静止，所以飞行员没有动能
D．飞机滑降的过程中，重力势能始终不变
7．央视《是真的吗》节目中，主持人做了“电池口香糖锡纸取火工具”的实验：取口香糖锡纸，剪成如图甲所示形状，其中ab、bc和cd段等长。戴好防护手套，将锡纸条两端连接电池正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列说法正确的是（ ）
A．应用锡纸条的纸面连接电池的正负极B．ab、bc和cd两端的电压均相等
C．ab，bc和cd三段消耗的电功率相等D．正常情况下，ab段会先着火

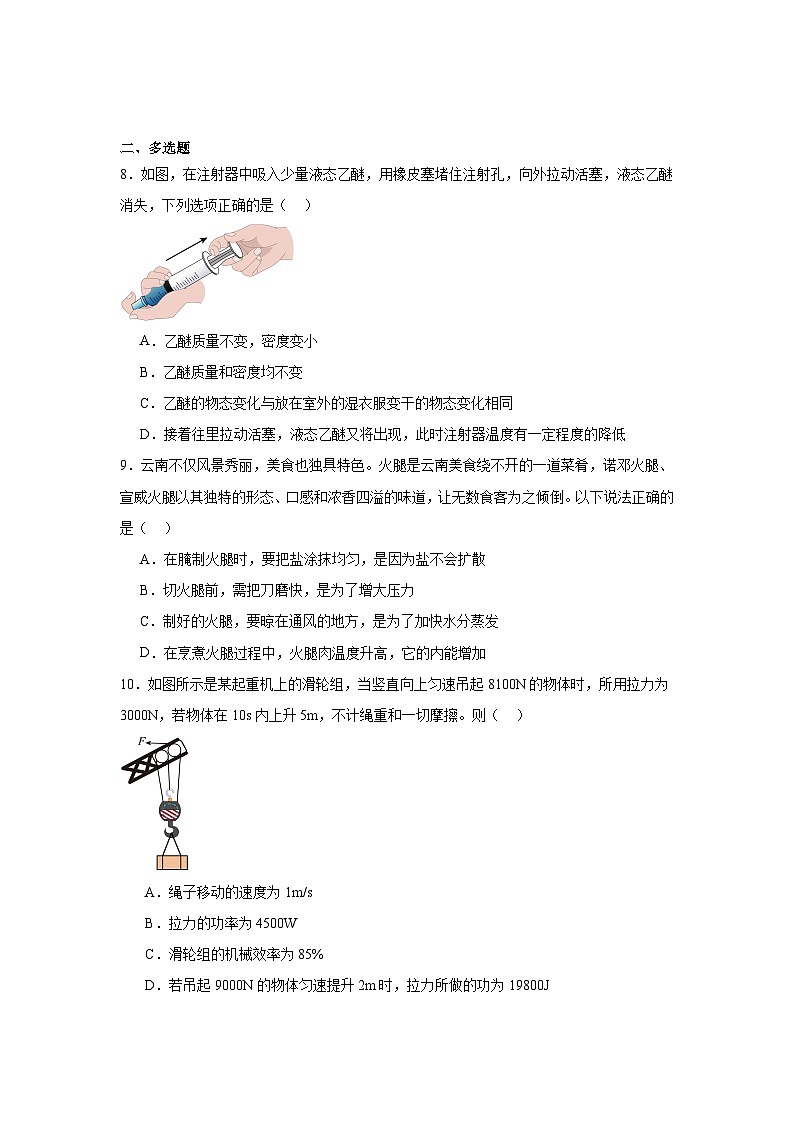

二、多选题
8．如图，在注射器中吸入少量液态乙醚，用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚消失，下列选项正确的是（ ）
A．乙醚质量不变，密度变小
B．乙醚质量和密度均不变
C．乙醚的物态变化与放在室外的湿衣服变干的物态变化相同
D．接着往里拉动活塞，液态乙醚又将出现，此时注射器温度有一定程度的降低
9．云南不仅风景秀丽，美食也独具特色。火腿是云南美食绕不开的一道菜肴，诺邓火腿、宣威火腿以其独特的形态、口感和浓香四溢的味道，让无数食客为之倾倒。以下说法正确的是（ ）
A．在腌制火腿时，要把盐涂抹均匀，是因为盐不会扩散
B．切火腿前，需把刀磨快，是为了增大压力
C．制好的火腿，要晾在通风的地方，是为了加快水分蒸发
D．在烹煮火腿过程中，火腿肉温度升高，它的内能增加
10．如图所示是某起重机上的滑轮组，当竖直向上匀速吊起8100N的物体时，所用拉力为3000N，若物体在10s内上升5m，不计绳重和一切摩擦。则（ ）
A．绳子移动的速度为1m/s
B．拉力的功率为4500W
C．滑轮组的机械效率为85%
D．若吊起9000N的物体匀速提升2m时，拉力所做的功为19800J
三、填空题
11．“天宫课堂”第三课于2022年10月12日，由神舟十四号航天员陈东、刘洋、蔡旭哲面向广大青年进行了太空授课。刘洋说话发出声音是因为她的声带在 ，我们能通过刘洋讲课获得知识，是因为声音能传递 。
12．如图所示，艾灸是中华医学的瑰宝，利用艾条燃烧产生的热量刺激人体穴位，能够达到防病治病的目的。艾灸过程中是通过 的方式改变人体内能，若一根质量为50g的艾条完全燃烧可以放出 J的热量。（艾条的热值为2.8×107J/kg）
13．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三个透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距、、从大到小的顺序是 ；生活中投影仪成像特点与 （选填“甲”“乙”或“丙”）小组相同。
14．如图甲所示，小明所说的“多”是指铁钉的 比大头针大；若小明同学购买了如图乙所示的一盒大头针，他想知道这一盒大头针共有几枚大头针，他先用电子天平测出100枚大头针的总质量，如图丙所示，经计算可知这盒大头针含有约 枚大头针。
15．为了动态监测学生的体重情况，科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒为6V，定值电阻，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，则电流表上0.3A刻度处应该标的体重值是 kg；小组成员认为，也可以用电压表改装成体重计，他们将量程为0~3V的电压表并联在定值电阻两端，改装的体重计能够称量的最大体重是 kg。
四、科普阅读题
16．阅读短文，回答问题。
拗九粥是我国一种传统的美食，主要流行于福建省福州十邑地区。它是在农历正月廿九，即拗九节这一天食用的。拗九粥的原料包括糯米、花生、红枣、桂圆干、荸荠和红糖等，其中糯米和红糖是不可或缺的成分。在制作过程中，糯米和花生需要提前泡好，花生还需去衣；荸荠去皮但保留蒂部，在沸水中煮一两分钟；然后将所有材料（除了荸荠和桂圆肉）放入汤煲中煲至汤水开始变粘稠，再加入荸荠和桂圆肉煲至粥稠。
“拗九节”又称“孝顺节”，是福州特有的传统民俗节日，在农历正月廿九这天，家家户户都要煮“拗九粥”祭祀祖先或者送亲朋好友，以祝愿平安健康，福寿绵长。2024年3月9日是农历正月廿九，是福州特有的传统民俗节日“拗九节”。当日上午，“乡亲相爱一家人”
在榕台胞“拗九节”联谊活动暨“闽海大讲堂”在台湾会馆举行，邀请来自宝岛的台胞以及在榕定居、常住老台胞等80余人相聚会馆，共同体验拗九民俗和非遗风情，感受中华优秀传统文化的独特魅力。
(1)当粥在锅内逐渐煮沸时，粥的清香越来越浓，这表明分子的无规则运动与 有关，煮粥是通过 的方式增加粥的内能的；
(2)将粥煮开后，只有保持粥开着，用微火煮即可，无需大火；原因是 。煮好粥后，发现锅内的水少了，这是因为锅内的水发生了 （填物态变化名称）。
五、作图题
17．
(1)如图所示，苹果静止放在手面上，请画出苹果对手的压力的示意图。
(2)请根据平面镜成像规律，在图10中画出AB在平面镜中所成的像。
六、实验题
18．如图（①②③④）所示，在探究“浮力的大小跟排开液体所受重力的关系”中：
(1)实验的最佳顺序是 。通过实验可得到的结论是：浸没在液体中的物体，受到的浮力大小等于它排开的液体受到的重力；以下情况会影响结论的是 。
A．图②中水面未到达溢水杯的溢水口
B．图②中物体未全部浸没在水中
(2)实验中所用物体的体积是 m3，密度是 kg/m3；（ρ水=1.0×103kg/m3）
(3)将图②中的水换成酒精（ρ酒精=0.8×103kg/m3），物体受到的浮力 （选填“变大”“变小”或“不变”）；利用上述实验中的器材和木块，探究“漂浮在液面上的物体所受浮力的大小是否遵循阿基米德原理”，实验过程中 （选填“①”“②”“③”或“④”）步骤不需要弹簧测力计。
(4)接着，实验小组又利用密度计测量某液体的密度，如图⑤、⑥所示。将自制密度计竖立放入装有适量水的烧杯中，测得密度计浸入深度为H；再将密度计竖立放入装有适量待测液体的烧杯中，测得密度计浸入深度为h。已知水的密度为ρ水，则待测液体密度为 （用、H、h表示），分别测量不同液体，在密度计与液面相平的位置标记刻度，则越靠近底部配重的刻度所对应的密度值越 （选填“大”或“小”）。
19．小米利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)若使ab沿水平方向左右运动，则灵敏电流计的指针 （选填“会”或“不会”）发生偏转；要使灵敏电流计指针偏转的方向发生改变，可以 ；
(2)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的灵敏电流表更换为 ，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与 有关。
20．图为“测量小灯泡正常发光时的电阻”的实验，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝的电阻约为10Ω）。
(1)为了顺利完成此实验探究，下列两种规格的滑动变阻器应选用______。
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 0.5A”的滑动变阻器
(2)请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向左滑动时，小灯泡变亮。
(3)在连接电路时，开关应 。闭合开关前，应将图甲中的滑动变阻器的滑片移到最 （选填“左”或“右”）端。
(4)连接好电路，闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，那么出现该状况的可能原因是小灯泡发生 ；排除故障，再次闭合开关，移动滑片，当电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为 W．
(5)完成测量小灯泡的电功率实验后，同学们把该电路的灯泡换成了定值电阻，电源换成了未知电压的新电源，使用规格为“40Ω 1A”的滑动变阻器，电路其他部分均不改变，继续探究电流与电阻的关系，可供选择的4个定值电阻分别为5Ω、10Ω、15Ω和20Ω；
①将5Ω电阻连入电路，立即闭合开关，此时电流表的示数为0.1A，将滑动变阻器移到适当位置，此时电流表的示数变化量，记录数据；
②断开开关，将5Ω电阻换成10Ω电阻接入电路，正确操作后，读出电流表示数为 A；
③若要顺利完成以上4组实验，则电压表示数的控制范围是 V。
21．一中学兴趣小组开展“了解豆腐世界”为主题的综合实践活动。在活动中他们了解到：豆腐在定型时，需将静置好的块状豆浆舀入中框并盖上顶盖，最后在顶盖上压上大砖块（如图所示）。请你和小组同学一起测出顶盖对块状豆浆的压强。
(1)实验原理： 。
(2)实验步骤：①用刻度尺测出 ；②用 分别测出顶盖和大砖块的质量，记为、。
(3)顶盖对块状豆浆的压强表达式： 。
七、计算题
22．如图所示，电源电压恒定。R1=30Ω，当S闭合，S1断开时，电流表的示数为0.3A；当S、S1都闭合时，电流表的示数为1.2A。求：
(1)电源电压；
(2)R2的阻值；
(3)S、S1都闭合时，R2消耗的功率；
(4)S、S1都闭合时，通电1min电路消耗的总电能。
23．小明同学利用矿泉水瓶和薄壁小圆柱形玻璃瓶制作了“浮沉子”，玻璃瓶在矿泉水瓶中的情况如图所示（玻璃瓶口开着并倒置），玻璃瓶的横截面积为S=1.5cm2，此时玻璃瓶内外水面高度差h1=2cm，矿泉水瓶内水面到玻璃瓶口高度差h2=8cm，矿泉水瓶内水面到玻璃瓶底部高度差h3=4cm。（ρ水=1.0×103kg/m3）求：
(1)“浮沉子”所受的浮力。
(2)空玻璃瓶的质量。
(3)挤压矿泉水瓶，当“浮沉子”恰好在水中悬浮，与漂浮时相比较，小玻璃瓶内水对瓶口处压强的变化量。
参考答案：
1．B
【详解】A．用扳手拧螺丝的过程中，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．锄地时举起锄头的过程中，动力臂小于阻力臂，属于费力杠杆，故B符合题意；
C．用钢丝钳剪铁丝的过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．用园艺剪修剪树枝的过程中，动力臂大于阻力臂，属于省力杠杆，故D不符合题意。
故选B。
2．C
【详解】A．小桥在水中的倒影属于平面镜成像，是由于光的反射形成的虚像，故A不符合题意；
B．阳光透过树丛，在地面上形成亮斑，属于小孔成像，是由于光的直线传播形成的，故B不符合题意；
C．看到水中的鱼是由于光从水中斜射入空气中，进入人的眼睛的，是光的折射现象形成的虚像，比鱼实际位置偏高（浅），故C符合题意；
D．湖面波动的光闪着金色是光的镜面反射现象，故D不符合题意。
故选C。
3．B
【详解】A．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故A错误；
B．雷雨时节，为防止引电入室，需要拔出用电器的插头，故B正确；
C．安全用电要求，不靠近高压带电体，不接触低压带电体，故C错误；
D．如果家庭电路中不安装保险丝，当发生短路时，没有电流通过用电器，不会烧毁用电器，而是烧坏供电线路，故D错误。
故选B。
4．C
【详解】A．风力发电过程中利用的风能可以从自然界源源不断的获取，因此是可再生能源，故A正确，不符合题意；
B．风力发电消耗了机械能，转化为电能，因此是把机械能转化为电能，故B正确，不符合题意；
C．过量使用化石能源会造成大气污染，因此为了保护环境，控制和消除大气污染，应控制使用化石能源，而不是一概禁止，故C错误，符合题意；
D．气压随高度的升高而减小，因此去山顶做托里拆利实验，玻璃管内外水银液面高度差将变小，故D正确，不符合题意。
故选C。
5．C
【详解】A．垫球时，手感觉疼，这是因为手对排球施加了力的作用，同时排球对手也有一个力的作用，说明了物体间力的作用是相互的，手对球的力与球对手的力是一对相互作用力，两个力大小相等，故A错误；
B．被垫起的排球在空中能继续上升，是因为排球具有惯性，要保持之前的运动状态，而不是受到惯性的作用，惯性不是力，故B错误；
C．排球被打到空中后，手对球不再施加力的作用，故人手对排球没有做功，故C正确；
D．当球在最高处时，受重力作用，处于非平衡状态，所受的力是非平衡力，故D错误。
故选C。
6．B
【详解】A．飞机与塔台间通过电磁波来传递信息，故A错误；
B．根据流体流速与压强的关系可知，机翼上方气流的速度较大，气流对机翼上表面的压强较小，机翼下方气流的速度较小，气流对机翼上表面的压强较大，形成一个向上的压强差，因而飞机受到向上的升力，故B正确；
C．飞行员与正在飞行的飞机相对静止，但飞行员具有一定的速度，具有动能，故C错误；
D．飞机滑降的过程中，高度降低，质量不变，重力势能变小，故D错误。
故选B。
7．D
【详解】A．锡纸条的纸面为绝缘体，不导电，应将锡纸条带锡的一面连接电池的正负极，形成短路，电流过大，当电流通过导体时，由于电流的热效应发热，当温度达到锡纸的着火点时，锡纸条开始冒烟、着火，故A错误；
B．因为ab、bc和cd段串联，根据串联电路的电流规律可知，ab、bc和cd段电流相等，ab、bc和cd段横截面积不同，电阻不同，由公式可知，ab、bc和cd两端的电压不相等，故B错误；
C．ab、bc和cd段电流相等，ab、bc和cd两端的电压不相等，由公式可知，ab，bc和cd三段消耗的电功率不相等，故C错误；
D．ab段横截面积较小，电阻较大，ab、bc和cd段电流相等，由公式可知，相同时间内，电阻越大，产生的电热越多，越容易着火，ab段电阻大，所以正常情况下，ab段会先着火，故D正确。
故选D。
8．AC
【详解】用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚消失，乙醚由液态变为气态是汽化现象。
AB．向外拉动活塞，活塞内乙醚质量不变，乙醚由液态变为气态，体积变大，由可知乙醚密度变小，故A正确，B错误；
C．放在室外的湿衣服变干，水从液态变为气态是汽化现象，与乙醚发生的物态变化相同，故C正确；
D．接着往里拉动活塞，液态乙醚又将出现，乙醚由气态变为液态，液化放出热量，此时注射器温度有一定程度的升高，故D错误。
故选AC。
9．CD
【详解】A．在腌制腊肉时，要把盐涂抹均匀，是因为盐扩散慢，不是不会扩散，故A错误；
B．切火腿前，需把刀磨快，是在压力一定时，通过减小受力面积来增大压强，故B错误；
C．制好的火腿，晾在通风的地方，加快了空气的流动速度，加快水分的蒸发，故C正确；
D．烹煮火腿的过程中，火腿肉吸收热量，温度升高，内能增加，故D正确。
故选CD。
10．BD
【详解】A．由图可知有效承担物重的绳子段数为3，则绳子自由端移动的距离为

绳子移动的速度为

故A不符合题意；
B．拉力的功率为

故B符合题意；
C．滑轮组的机械效率为

故C不符合题意；
D．根据竖直向上匀速吊起8100N的物体和此时拉力大小为3000N，因不计绳重和一切摩擦，故可求此时动滑轮重为

若吊起9000N的物体匀速提升2m时，此时拉力大小为

此时拉力所做的功为

故D符合题意。
故选BD。
11． 振动 信息
【详解】[1]声音是由物体振动产生的，刘洋说话能发出声音是因为她的声带在振动。
[2]声音能传递信息，我们能通过刘洋讲课获得知识。
12． 热传递 1.4×106
【详解】[1]进行艾灸时，艾条燃烧产生的热量传给人体，是通过热传递的方式改变了人体的内能。
[2]质量为50g即0.05kg的艾条完全燃烧可以放出的热量
Q放=mq=0.05kg×2.8×107J/kg=1.4×106J
13． 丙
【详解】[1]蜡烛到透镜的距离都为12cm时，甲、乙、丙三个透镜分别成缩小的实像、放大的虚像、放大的实像，根据凸透镜成像规律可知
即；
即；综上可知。
[2]生活中投影仪成倒立、放大的实像，所以与丙小组实验现象相同。
14． 质量 625
【详解】[1]质量是指物体所含物质的多少，小明所说的“多”是指铁钉的质量比大头针大。
[2]由图丙可知，100枚大头针的质量为8.0g，则一枚大头针的质量为
由图乙可知，一盒大头针的质量为50g，则这盒大头针含有大头针的数量为
15． 60 120
【详解】[1]当电流表示数为0.3A时，此时压敏电阻的阻值为
由题图乙可知，压力大小为600N，即
G=F=600N
此处应标记600N，体重值是
[2]由于压敏电阻R的阻值随着所受到的压力增大而减小，且要求随着体重的增加，电压表示数增大，所以当压力越大时，压敏电阻的阻值越小，即电路总电阻越小，则电路电流越大，由U=IR可知，定值电阻两端电压越大，因此电压表需与R0并联；根据电压表量程可知，电压表的最大示数为3V，即R0两端的最大电压为3V，则此时通过R0的最大电流
根据串联电路的特点可知，通过压敏电阻R的电流
I′=I大=0.6A
压敏电阻R两端的电压
UR=U-U0大=6V-3V=3V
根据欧姆定律可知，此时压敏电阻的阻值
由图乙可知，此时压敏电阻受到的压力为1200N，即
G大=F=1200N
最大体重值是
16．(1) 温度 热传递
(2) 液体沸腾以后，继续吸热，但温度保持不变 汽化
【详解】（1）[1]分子在不停地做无规则运动，温度越高，分子做无规则运动越剧烈，因此粥在锅内逐渐煮沸时，温度升高，粥的清香越来越浓，所以这表明分子的无规则运动与温度有关。
[2]煮粥时，粥从水中吸收热量，是能量的转移过程，因此是通过热传递的方式改变了粥的内能。
（2）[1]粥煮开后，只有保持粥开着，用微火煮即可，无需大火，原因是液体沸腾以后，继续吸热，但温度保持不变，因此用微火煮就行，不需要大火。
[2]煮好粥后，发现锅内的水少了，这是因为锅内液态的水汽化成气态的水蒸气散失在空气中。
17．(1)
(2)
【详解】（1）苹果对手的压力垂直手向下，作用点在手上，如下图所示：
（2）根据平面镜成像特点作出AB的端点A、B在镜中的对称点A′、B′，连接A′B′即为AB在镜中的像，如下图所示：
18．(1) ④①②③ A
(2)
(3) 变小 ②
(4) 大
【详解】（1）[1]探究浮力的大小跟排开液体所受重力的关系，先测空桶的重力，然后测物体的重力，把物体全部浸没在水中，最后测溢出水和桶的总重力，故实验的最佳顺序是④①②③。
[2]若图②中水面未到达溢水杯的溢水口，则溢出水偏少，即溢出水的重力偏小，会影响实验结果；若图②中物体未全部浸没在水中，物体所受浮力减小，溢出水的重力也会相应的减少，浮力的减少量与溢出水重力的减少量仍然相等，所以不会影响实验结果。
故选A。
（2）[1]根据题图，由于物体完全浸没，则物体的体积为
[2]物体的密度为
（3）[1]将图②中的水换成酒精，酒精的密度小于水的密度，物体排开液体的体积不变，根据可知物体受到的浮力变小。
[2]利用上述实验中的器材和木块，探究漂浮在液面上的物体所受浮力的大小是否遵循阿基米德原理，由于物体漂浮所受浮力与物体重力相等，所以不再需要用称重法测量浮力的大小，故实验过程中②步骤不需要弹簧测力计。
（4）[1]密度计漂浮在水中，所受的浮力等于自身的重力，所以密度计的重力为
密度计在待测液体中也处于漂浮，所以有
解上述两式得待测液体的密度为。
[2]在密度计与液面相平的位置标记刻度，越靠近底部配重的刻度所对应的密度值越大，因为此时排开液体的体积较小，而密度计所受的浮力不变等于自身的重力，据阿基米德原理知，所测液体的密度较大。
19．(1) 会 改变导体ab在磁场中的运动方向/对换磁体的N、S极
(2) 电源 磁场方向
【详解】（1）[1]由图知，磁感线方向在竖直方向，所以导体ab沿水平方向左右运动，会切割磁感线，因此电路中会有感应电流，灵敏电流计的指针会发生偏转。
[2]要使灵敏电流计指针偏转的方向发生改变，则需要改变感应电流方向，在电磁感应现象中，感应电流方向与磁场方向和切割磁感线运动方向有关，因此可以改变导体ab在磁场中的运动方向或对换磁体的N、S极。
（2）[1][2]若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关。
20．(1)B
(2)
(3) 断开 右
(4) 短路 0.75
(5) 0.15
【详解】（1）小灯泡的额定电压为2.5V，灯丝的电阻约为10Ω，则电路中电流为
滑动变阻器和灯泡串联，此时滑动变阻器接入电路阻值为
所以应选“20Ω 0.5A”的滑动变阻器，故选B。
（2）要求滑片P向左滑动时，小灯泡变亮，即电路中电流变大，滑动变阻器接入电路阻值变小，所以滑动变阻器接左下接线柱，连接如下：
（3）[1][2]为了保护电路，连接电路时开关应处于断开状态；闭合开关前，应将滑动变阻器的滑片移到阻值最大处，由图甲可知为最右端。
（4）[1]闭合开关后，发现小灯泡不亮，电流表有示数，说明电路为通路，电压表无示数，则出现故障的可能原因是小灯泡发生短路。
[2]由图乙可知电流表接小量程，电流表示数为0.3A，小灯泡的额定功率为
（5）[1]将5Ω 电阻连入电路，立即闭合开关，此时滑动变阻器接入电路的阻值最大，电流表的示数I1为0.1A，则电源电压为
将滑动变阻器移到适当位置，此时电流表的示数变化量为，说明电路中电流增大了0.2A，即此时电路中的电流为
此时定值电阻两端电压为
在探究电流与电阻的关系实验中，应控制定值电阻两端电压不变；将5Ω电阻换成10Ω电阻接入电路，电压表示数应保持1.5V不变，故电流表示数I2为
[2]由图甲可知，电流表选用小量程，滑动变阻器允许通过的最大电流为1A，即电路中最大电流为0.6A。当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故定值电阻两端最大电压为
研究电流与电阻的关系，要控制电压表示数不变，滑动变阻器与定值电阻串联，设电压表示数为，根据串联电路电压的规律，滑动变阻器分得的电压为
根据分压原理有
①
因电压表示数为定值，由①式知，方程左边为一定值，故右边也为一定值，故当定值电阻取最大时，滑动变阻器连入电路中的电阻最大，由①式得
解得电压表的示数，即为完成实验，电压表的最小电压为1.5V。故为顺利完成4次实验，定值电阻两端的电压需要控制在1.5-3V范围内。
21．(1)
(2) 顶盖的长、宽，记为和 台秤
(3)
【详解】（1）测量固体压强的实验原理为。
（2）[1][2]根据要测出顶盖对块状豆浆的压强，需要知道压力和接触面积，因此需要测量的量有：顶盖的长、宽；顶盖的质量和砖块的质量；因此实验步骤为：①用刻度尺分别测出顶盖的长、宽，记为a和b；②用台秤分别测出顶盖和大砖块的质量m1、m2。
（3）顶盖对块状豆浆的压强表达式为
22．(1)9V
(2)10Ω
(3)8.1W
(4)648J
【详解】（1）当开关S闭合，S1断开时，只有R1工作，则电源电压
（2）当开关S、S1都闭合时，R1、R2并联，则R2的阻值
（3）S、S1都闭合时，R2消耗的功率
（4）当开关S、S1都闭合时，通电1min电路消耗的总电能
23．(1)0.12N
(2)3g
(3)400Pa
【详解】（1）“浮沉子”所受的浮力为
（2）瓶子和水都漂浮，浮力等于重力，即
整理得
（3）当“浮沉子”由漂浮变为悬浮时，有水进入到小瓶内，小瓶中水增加的重力等于小瓶子增加的浮力，即
小玻璃瓶内水对瓶口处压强的变化量
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
B
C
C
B
D
AC
CD
BD
