云南省楚雄彝族自治州2024年一模物理试卷(含答案)

这是一份云南省楚雄彝族自治州2024年一模物理试卷(含答案)，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题

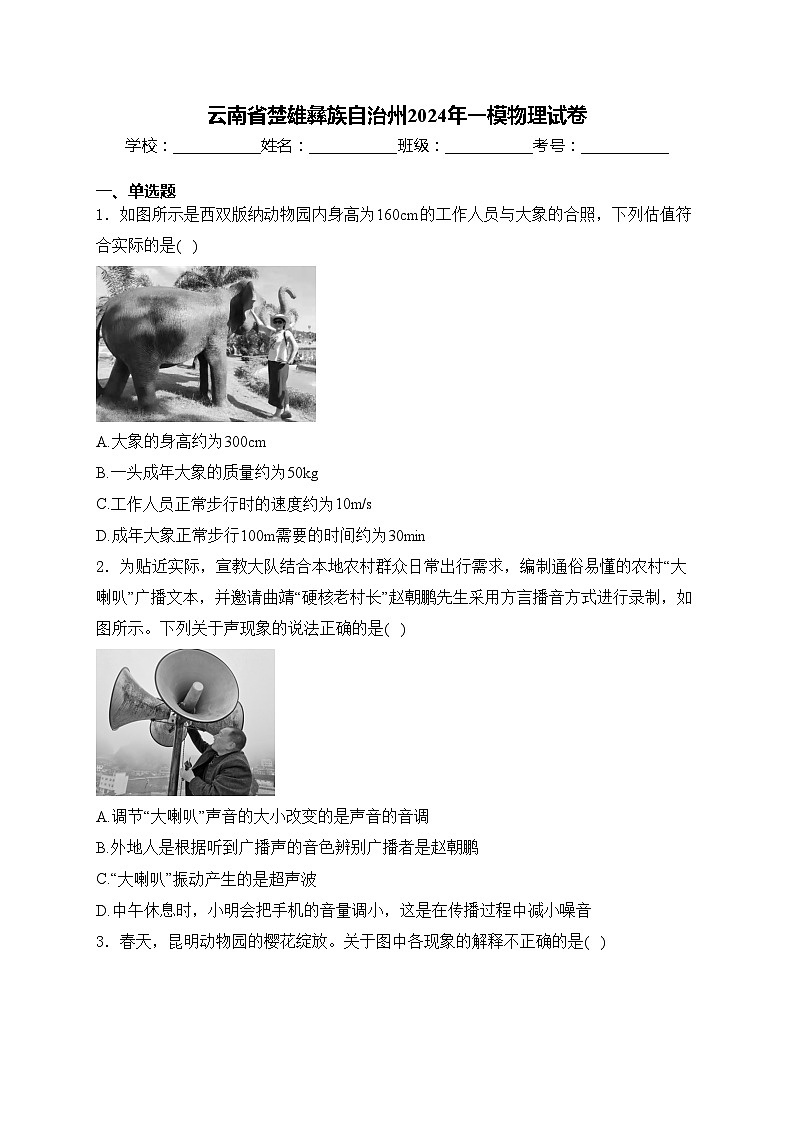

1．如图所示是西双版纳动物园内身高为160cm的工作人员与大象的合照，下列估值符合实际的是( )
A.大象的身高约为300cm
B.一头成年大象的质量约为50kg
C.工作人员正常步行时的速度约为10m/s
D.成年大象正常步行100m需要的时间约为30min
2．为贴近实际，宣教大队结合本地农村群众日常出行需求，编制通俗易懂的农村“大喇叭”广播文本，并邀请曲靖“硬核老村长”赵朝鹏先生采用方言播音方式进行录制，如图所示。下列关于声现象的说法正确的是( )
A.调节“大喇叭”声音的大小改变的是声音的音调
B.外地人是根据听到广播声的音色辨别广播者是赵朝鹏
C.“大喇叭”振动产生的是超声波
D.中午休息时，小明会把手机的音量调小，这是在传播过程中减小噪音

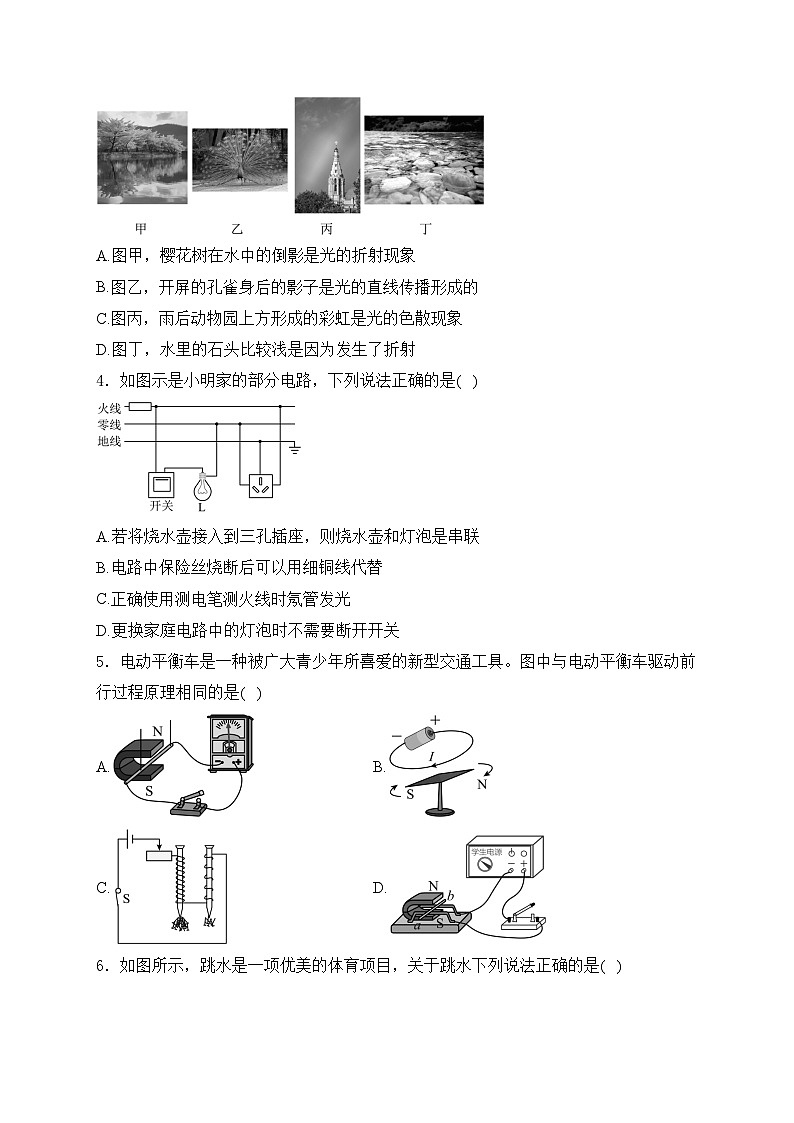

3．春天，昆明动物园的樱花绽放。关于图中各现象的解释不正确的是( )
A.图甲，樱花树在水中的倒影是光的折射现象
B.图乙，开屏的孔雀身后的影子是光的直线传播形成的
C.图丙，雨后动物园上方形成的彩虹是光的色散现象
D.图丁，水里的石头比较浅是因为发生了折射
4．如图示是小明家的部分电路，下列说法正确的是( )
A.若将烧水壶接入到三孔插座，则烧水壶和灯泡是串联
B.电路中保险丝烧断后可以用细铜线代替
C.正确使用测电笔测火线时氖管发光
D.更换家庭电路中的灯泡时不需要断开开关
5．电动平衡车是一种被广大青少年所喜爱的新型交通工具。图中与电动平衡车驱动前行过程原理相同的是( )
A.B.
C.D.

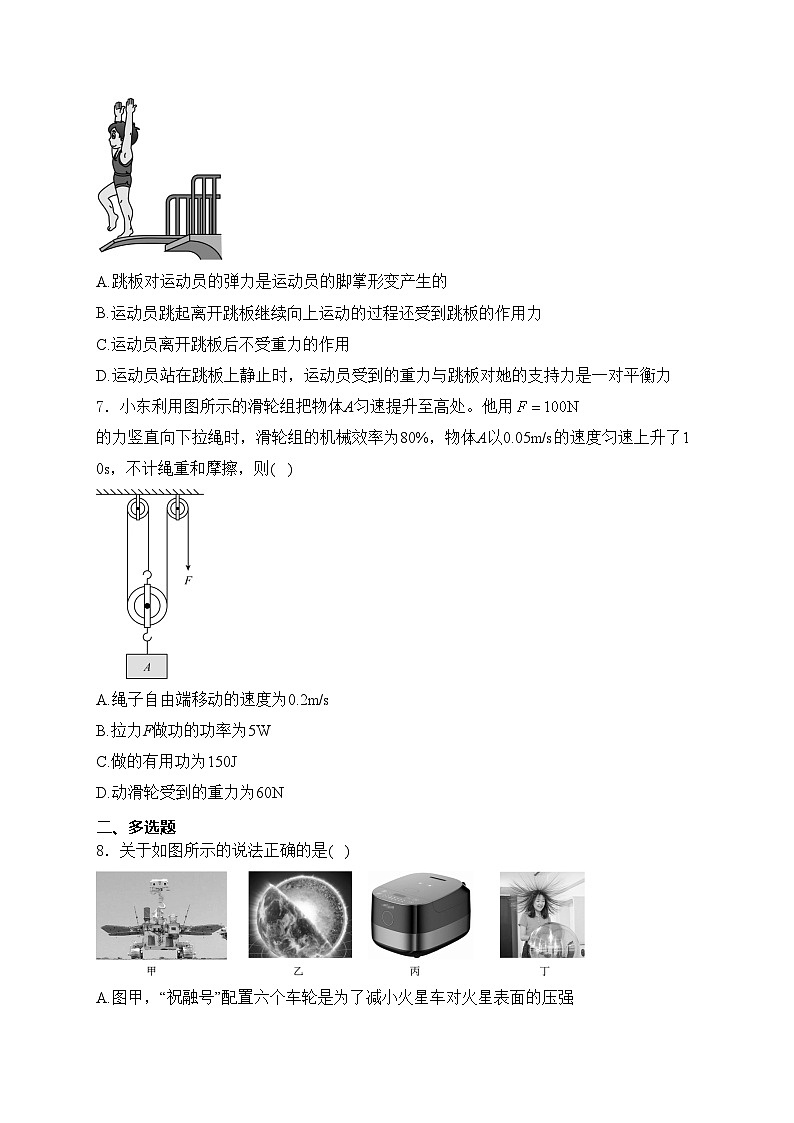

6．如图所示，跳水是一项优美的体育项目，关于跳水下列说法正确的是( )
A.跳板对运动员的弹力是运动员的脚掌形变产生的
B.运动员跳起离开跳板继续向上运动的过程还受到跳板的作用力
C.运动员离开跳板后不受重力的作用
D.运动员站在跳板上静止时，运动员受到的重力与跳板对她的支持力是一对平衡力
7．小东利用图所示的滑轮组把物体A匀速提升至高处。他用的力竖直向下拉绳时，滑轮组的机械效率为80%，物体A以0.05m/s的速度匀速上升了10s，不计绳重和摩擦，则( )
A.绳子自由端移动的速度为0.2m/s
B.拉力F做功的功率为5W
C.做的有用功为150J
D.动滑轮受到的重力为60N
二、多选题
8．关于如图所示的说法正确的是( )
A.图甲，“祝融号”配置六个车轮是为了减小火星车对火星表面的压强
B.图乙，太阳内部氢原子核发生着剧烈的裂变反应
C.图丙，电饭锅工作是利用电流的热效应
D.图丁，“飞”起来的每根头发带的是同种电荷
9．图中的装置可以探究“电流通过导体产生的热量与什么因素有关”，关于该实验说法正确的是( )
A.该探究实验只用到控制变量法
B.三套装置都可以探究电热与通电时间的关系
C.探究电热与电流的关系时应将甲丙并联
D.甲、乙串联接入电路，相同时间乙产生的热量是甲的2倍
10．如图所示的电路，电源电压恒为12V，只闭合开关S、，滑动变阻器的滑片P在B端时，电流表示数为0.4A，电压表示数为8V；只闭合开关S、，将滑片P从B端向A端移动，直到小灯泡正常发光，电流表示数为0.5A，电压表示数为2V。下列说法正确的是( )
A.定值电阻的大小为20Ω
B.滑动变阻器的最大阻值为20Ω
C.小灯泡的额定功率为2.5W
D.两次实验中，电路消耗的最大功率为4.8W
三、填空题
11．小明一家驾车外出游玩，在路上他看到如图所示的交通标志牌，则在遵守交通规则的前提下，他们最快需要_________min才能到达标志牌上的目的地；驾车前往标志牌上的地点过程中，小明发现开车的爸爸是静止的，则他选择的参照物是_________（选填“路边的树”或“自己”）。
12．如图所示为四旋翼无人机，无人机利用电能来工作，电能属于_________（选填“一次”或“二次”）能源；给无人机充电过程中，是将电能转化为_________能。
13．如图所示，挤压气囊时瓶中香水从小孔喷出，这是由于挤压气囊使瓶中吸管顶端的气体流速增大，气体压强_________（选填“大于”“小于”或“等于”）瓶中液面上方气体的压强，从而使香水沿吸管上升并随着高速的气流从小孔喷出。周围的人能闻到香水味属于_________现象。
14．如图所示是许多超市自主结账的“刷脸机”。“刷脸机”的摄像头是一个凸透镜，该类透镜在日常生活中可以用来矫正_________（选填“近视眼”或“远视眼”）：结账时人要站在“刷脸机”的二倍焦距以外，此时成一个_________、缩小的实像。
15．如图所示是小唐家的电能表，某天小唐让额定电压为220V的电热水器单独正常工作，经过2min，电能表的表盘转了100转，则该热水器消耗的电能是_________J；在用电高峰期间，他发现只让此电热水器单独工作40s，电能表转盘转了27转，则此时他家的实际电压为_________V。（电热水器电阻不变）
16．阅读材料，回答问题。
“爱因斯坦”探针空间科学卫星
2024年1月9日15时03分，我国在西昌卫星发射中心采用“长征二号丙”运载火箭，成功将“爱因斯坦”探针空间科学卫星发射升空，卫星顺利进入预定轨道，发射任务取得圆满成功，如图所示。
“爱因斯坦”探针空间科学卫星是中国科学院空间科学先导专项继“悟空”“墨子号”“慧眼”“实践十号”“太极一号”“怀柔一号”“夸父一号”之后，研制发射的又一颗空间科学卫星，它是宇宙天体爆发的捕手，能精准捕捉到更加遥远和暗弱的暂现源和爆发天体，探寻来自引力波源的X射线信号，对研究恒星活动、黑洞和中子星等致密天体的形成、演化、并合等过程具有重要科学意义。
（1）“爱因斯坦”探针空间科学卫星与地面控制中心是通过_________进行数据传输的；“长征二号丙”运载火箭加速升空时，搭载的“爱因斯坦”探针空间科学卫星的动能_________（选填“增加”“减小”或“不变”）；
（2）“长征二号丙”运载火箭是用液态氢作为燃料，因为液态氢具有较高的_________（选填“热值”或“比热容”）；“爱因斯坦”探针空间科学卫星受到火箭的推力加速升空。说明力可以改变物体的_________。
四、作图题
17．近年来，网络上一直流传着“钓鱼才是顶流运动”的宣传标语，如图所示为钓鱼竿钓鱼的示意图，请在图中作出的力臂。
18．请在图中，作出光线由空气斜射入水时准确的反射光线和大致的折射光线，并标出反射角的度数。
五、实验题
19．如图甲所示，在测量额定电压为2.5V小灯泡的电功率实验中，电源电压不变。
（1）请按图甲所示将图乙实物电路连接完整_________。开关闭合前应将滑片P的位置移至_________（选填“A”或“B”）端；
（2）闭合开关，无论如何移动滑动变阻器的滑片P，小灯泡始终不亮，电压表和电流表均无示数，原因可能是下列选项中的_________（用字母表示）；
A.灯泡短路B.灯泡断路C.滑动变阻器短路D.滑动变阻器断路
（3）闭合开关，滑动变阻器滑片P在某处时，电压表示数为2V，若想测量小灯泡的额定功率，应将变阻器的滑片P向_________（选填“A”或“B”）端移动，直至电压表示数为灯的额定电压，电流表示数如图丙所示，则灯泡的额定功率为_________W；
（4）图丁是测小灯泡的额定功率的实验电路，R为电阻箱，为阻值已知的定值电阻。实验操作是：
①将开关接a，移动滑动变阻器滑片P至某一位置，调节_________直至电流表示数为，读出此时电阻箱的阻值为；
②将开关接b，保持_________不变，调节电阻箱阻值，使电流表示数仍为，读出此时电阻箱阻值为；
③则灯的额定功率_________。（用、、和表示）
20．如图甲所示是“探究冰熔化时温度变化规律”的实验。
（1）实验中采用水浴法加热的目的是_________；
（2）图乙是实验得到的冰熔化前后温度随时间变化的图像，由图可知加热至第8min时，试管内的“冰”处于_________态；
（3）实验结束后，同学们对图像乙进行了分析，得到试管中“冰”在C点时的内能_________（选填“大于”“小于”或“等于”）B点的内能。在加热相同时间的情况下，AB段温度变化比CD段温度变化大，说明冰的比热容比水的比热容_________（选填“大”或“小”）。
21．如图所示，用压强计“探究影响液体内部压强大小的因素”。
（1）图甲中连接好的U形管_________（选填“是”或“不是”）连通器；
（2）图甲所示的压强计是通过U形管中水面的_________来反映被测液体压强的大小。使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的水面能灵活升降，则说明该装置_________（选填“漏气”或“不漏气”）；
（3）若在使用压强计前，发现U形管内水面已有高度差，通过_________（选填序号）方法可以进行调节；
①从U形管内向外倒出适量水
②拆除软管重新安装
③向U形管内添加适量水
（4）比较乙图、丙图改变橡皮膜的方向，U形管中液面高度差没有发生变化，可以得到：在同一深度，液体内部向各个方向的压强_________；
（5）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U形管两边液面的_________；
（6）若保持丙图中橡皮膜的位置不变，将一杯浓盐水倒入烧杯中搅匀后，发现U形管两侧液面高度差变大。小芳由此得出结论：在同一深度，液体的密度越大，其内部的压强越大。你认为她的结论是_________（选填“正确”或“错误”）的，原因是_________。
22．铅笔芯的主要成分是石墨，石墨具有导电性。软硬程度不同的铅笔其用途是不同的，例如作图用6B软铅笔、考试填涂用2B铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔，某一兴趣小组的同学想要探究铅笔芯的电阻与其软硬度的关系，准备的实验器材有电源（电压恒定）、开关、_________、导线、长度和横截面积都相同而软硬度不同的铅笔芯（6B、2B、HB、6H）各一根，设计的实验电路如图所示。接下来的操作是_________，然后_________；得到_________，则说明铅笔芯的电阻与其软硬度是有关的。
六、计算题
23．如图甲所示，弹簧测力计下挂一长方体物体，将物体从离水面某一高度处缓缓下降，然后将其逐渐安全浸入水中（不考虑水面的高度变化），图乙是弹簧测力计示数F与物体下降高度h变化关系的图像。求：（，）
（1）物体完全浸没时受到的浮力；
（2）物体的体积；
（3）物体的密度。
24．如图1是某燃气热水器水温控制模拟电路，图2是热水器燃烧器的示意图。R是电阻箱，为置于热水器进水口的热敏电阻，其阻值随温度变化的关系如图3所示。当S断开时，铁质阀门在弹簧拉力作用下封住阀门口。当S闭合时，电磁铁吸引铁质阀门，弹簧伸长，燃气通过阀门与管壁之间的空隙流出，并进入燃烧器燃烧，水管内水均匀受热，热水从出水口流出。水温控制电路可以根据进水口的水温自动调节阀门与管壁之间的空隙大小，改变燃气耗气量，实现出水口的水温基本恒定。
（1）当进水口冷水温度降低，阻值_________，电磁铁中电流_________，阀门与管壁之间空隙变大，燃烧器火焰变大；（选填“变大”、“变小”或“不变”）
（2）若进水口水温是20℃，将电阻箱调至160Ω，则出水温度恰好为40℃；已知，电磁铁中电流I与燃气耗气量的关系如下表所示，燃气完全燃烧，且放出热量有70%被水吸收，燃气的热值取，求：
①电磁铁线圈中电流；
②出水口热水流量为多少L/min？
（3）在进水温度一定的情况下，为提高出水口热水的温度，下列方法可行的是_________。
A.适当减小电阻箱R的阻值
B.减小水管内水的流速
C.适当减小电源电压U
D.换用质量更小的空心铁质阀门
参考答案
1．答案：A
解析：A.如图所示，大象的身高约为人的两倍，故约为300cm，故A符合题意；
B.中学生的质量约为50kg，一头成年大象比人质量大多了，约为一头成年大象的质量约为5t，故B不符合题意；
C.工作人员正常步行时的速度约为1m/s，故C不符合题意；
D.成年大象正常步行100m需要的时间约为
故D不符合题意。
故选A。
2．答案：B
解析：A.响度是指声音的强弱，即声音的大小，音调是指声音的高低，调节“大喇叭”声音的大小改变的是声音的响度，不是音调，故A错误；
B.音色是发声体本身具有的性质，外地人是根据听到广播声的音色辨别广播者是赵朝鹏，故B正确；
C.“大喇叭”振动产生的是声音，不是超声波，超声波人耳听不到，故C错误；
D.减弱噪声的途径有：在声源处减弱，在传播过程中减弱，在人耳处减弱，中午休息时，小明会把手机的音量调小，这是在声源处减小噪声，故D错误。
故选B。
3．答案：A
解析：A.樱花树在水中的倒影是光的反射现象，是平面镜成像原理，故A错误，A符合题意；
B.开屏的孔雀身后的影子是光的直线传播形成的，是光照射到不透光的地方形成的阴影区域，故B正确，B不符合题意；
C.雨后动物园上方形成的彩虹是光照射到水珠上，发生的色散现象，故C正确，C不符合题意；
D.水里的石头比较浅是石头反射出的光线从水里斜射入空气中，发生偏折，折射角大于入射角，逆着折射光线看到的像在物体的上方，故把石头看浅了，是光的折射现象，故D正确，D不符合题意。
故选A。
4．答案：C
解析：A.若将烧水壶接入到三孔插座，则烧水壶和灯泡互相不影响，是并联，故A错误；
B.电路中保险丝烧断后不可以用细铜线代替，因为铜线的熔点高，在电流过大时不能熔断，起不到保险的作用，故B错误；
C.因为火线和大地之间有电压，零线和大地之间无电压，正确使用测电笔测火线时氖管发光，测零线氖管不发光，故C正确；
D.更换家庭电路中的灯泡时需要断开开关，防止触电，故D错误。
故选C。
5．答案：D
解析：电动平衡车的无刷电机工作时，消耗电能，获得机械能，因此是将电能转化为机械能，从而获得动力。
A.A装置是电磁感应原理，机械能转化为电能，故A不符合题意；
B.B装置证明通电导体的周围有磁场，是电流的磁效应，故B不符合题意；
C.C是研究电磁铁磁性的强弱与线圈匝数和电流大小的关系的装置，故C不符合题意；
D.D装置中，通电导体在磁场中受力的作用，电能转化为机械能，与电动平衡车驱动前行过程原理相同，故D符合题意。
故选D。
6．答案：D
解析：A.跳板对运动员的弹力是跳板的形变产生的，故A错误；
B.运动员和跳板间的力是弹力，只有接触时才有。运动员跳起离开跳板继续向上运动的过程中由于与跳板不接触，不再受到跳板的作用力，故B错误；
C.重力是由于地球的吸引而使物体受到的力，所以运动员离开跳板后仍受重力的作用，故C错误；
D.运动员站在跳板上静止时，运动员受到两个力的作用：重力与跳板对她的支持力，在这两个力的作用下运动员处于静止状态，是一对平衡力，故D正确。
故选D。
7．答案：D
解析：A.由图知
绳子自由端移动的速度
故A不符合题意；
B.拉力做功功率
故B不符合题意；
C.拉力做的总功
由得，拉力做的有用功
故C不符合题意；
D.拉力F做的额外功
物体提升的高度
不计绳重和摩擦，由可得动滑轮重力
故D符合题意。
故选D。
8．答案：ACD
解析：A.图甲，“祝融号”配置六个车轮是为了增大受力面积，从而减小火星车对火星表面的压强，故A正确；
B.太阳内部氢原子核发生着剧烈的聚变反应，故B错误；
C.图丙，电饭锅工作是利用电流的热效应，将电能转化为内能，故C正确；
D.图丁，“飞”起来的每根头发带的是同种电荷，利用同种电荷相互排斥的原理工作，故D正确。
故选ACD。
9．答案：BD
解析：A.电阻丝产生的热量可根据U形管内的液面高度差的变化来表示，采用了转换法，故A错误；
B.探究电热与通电时间的关系，要控制电流和电阻大小相同，只改变通电时间相同，把三套装置中任一容器内电阻丝作为研究对象，可控制电流和电阻大小相同，只改变通电时间，都可以探究电热与通电时间的关系，故B正确；
C.探究电热与电流的关系要控制电阻和通电时间相同，将甲丙并联，容器内的电阻不同，故C错误；
D.甲、乙串联接入电路，通过的电流和通电时间相同，根据可知，在电流和通电时间相同时，产生的电热与电阻成正比，相同时间乙产生的热量是甲的2倍，故D正确。
故选BD。
10．答案：BC
解析：
11．答案：30；自己
解析：由交通标志牌可知，离目的地距离30km，此路段的允许最大行驶速度是60km/h。当以最大速度行驶时，用时最短，所以到达目的地最快需要的时间为
小明发现开车的爸爸是静止的，则爸爸与所选择的参照物之间的相对位置没有发生变化，爸爸与坐在车里的小明相对位置不变，所以选择的参照物是小明自己。
12．答案：二次；化学
解析：一次能源是指从自然界直接取得，而不改变其基本形态的能源；二次能源是一次能源经过加工，转换成另一种形态的能源。电能的大规模获得需要消耗其他能源，如太阳能，煤、风能、水能、核能等，所以电能属于二次能源。
给无人机蓄电池充电过程中，消耗电能，转化为化学能储存在蓄电池里，在无人机工作时，蓄电池对外供电，将储存的化学能转化为电能。
13．答案：小于；扩散
解析：因为液体流速越大的位置压强越小，挤压气囊时，瓶中吸管顶端的气体流速增大，气体压强小于瓶中液面上方气体的压强，从而使香水沿吸管上升并随着高速的气流从小孔喷出。
周围的人能闻到香水味属于扩散现象，是由于分子在不停地做无规则运动。
14．答案：远视眼；倒立
解析：“刷脸机”的摄像头是一个凸透镜，该类透镜对光线具有会聚作用，远视眼就是晶状体折光能力弱，来自近处物体的光的会聚点在视网膜后，需用凸透镜来矫正，所以这类透镜在日常生活中可以用来矫正远视眼。
“刷脸机”的摄像头是一个凸透镜，由凸透镜的成像规律可知，当人要站在“刷脸机”的二倍焦距以外时，即物距大于二倍焦距时，成倒立、缩小的实像。
15．答案：；198
解析：该热水器消耗的电能是
该电热水器的额定功率为
该电热水器的电阻为
只让此电热水器单独工作40s，电能表转盘转了27转，该热水器消耗的电能是
该电热水器的实际功率为
他家的实际电压为
16．答案：（1）电磁波；增加；（2）热值；运动状态
解析：（1）电磁波传播速度大，用来传递信息时信号延迟时间短，且卫星是在大气外运动，处于真空环境，无法利用声来传递信息，所以探测空间科学卫星与地面控制中心是通过电磁波来进行数据传输的
动能大小与质量和运动速度有关，质量越大，运动速度越大，物体的动能越大。探测空间科学卫星随火箭加速升空的过程中，卫星的质量不变，速度增大，所以动能增加。
（2）运载火箭是用液态氢作为燃料，因为液态氢具有较高的热值，在消耗相同的质量时，液态氢完全燃烧放出的热量更多，能对火箭提供更多的能量。
探针空间科学卫星受到火箭的推力加速升空过程中，受到了推力的作用，速度增大了，其运动状态发生了变化，说明力可以改变物体的运动状态。
17．答案：
解析：过支点O作所在直线的垂线，即为的力臂，如图所示：
18．答案：
解析：由图可知，入射角等于60°，可知反射角等于60°，根据反射角等于入射角作出反射光线；根据折射规律，光从空气斜射入水中，折射角小于入射角，折射光线与入射光线在两种介质中，作出折射光线，如图所示：
19．答案：（1）见解析；B；（2）D；（3）A；0.55；（4）电阻箱；滑动变阻器滑片P的位置；
解析：（1）从图甲可以看到，电压表并联在小灯泡的两端，而小灯泡的额定电压为2.5V，电压表选择小量程0~3V即可，故把电压表的3V接线柱和小灯泡的右接线柱相接，如下图所示：
开关闭合前，为了防止电路的电流过大，滑动变阻器接入电路的阻值应该最大，所以应将滑片P的位置移至B端。
（2）A.假设灯泡短路，相当于一条导线接在灯泡的两端，整个电路有滑动变阻器接入，移动滑片P，灯泡不亮，电压表没示数，但电流表有示数，不符合题意，故A不符合题意；
B.假设灯泡断路，那么电压表与电源串联，移动滑片P，灯泡不亮，电压表示数等于电源电压大小，电压表有示数，不符合题意，故B不符合题意；
C.假设滑动变阻器短路，那么灯泡接入电路，灯泡会亮，电流表和电压表都有示数，不符合题意，故C不符合题意；
D.假设滑动变阻器断路，那么电路没有电流，灯泡不亮，电流表和电压表都没有示数，符合题意，故D符合题意。
故选D。
（3）闭合开关，滑动变阻器滑片P在某处时，电压表示数为2V，若想测量小灯泡的额定功率，那么需要小灯泡的电压为2.5V，小灯泡的电压要增大，变阻器的电压要减小，根据串联电路的分压特点，变阻器的阻值要减小，从图中可以看到，应将变阻器的滑片P向A端移动。
电压表示数为灯的额定电压，为2.5V，电流表示数如图丙所示，从图丙可以看到，电流表量程为0~0.6A，分度值为0.02A，它的读数为0.22A，则灯泡的额定功率为
灯泡的额定功率为0.55W。
（4）将开关接a，移动滑动变阻器滑片P至某一位置，调节电阻箱直至电流表示数为，这时流过小灯泡的电流也为，小灯泡正常发光，其两端的电压为额定电压，读出此时电阻箱的阻值为，根据可知
将开关接b，接入电路，小灯泡没有接入电路，保持滑动变阻器滑片P的位置不变，调节电阻箱阻值，使电流表示数仍为，读出此时电阻箱阻值为，根据可知
联立上面两式，可得
灯的额定功率为
灯的额定功率为。
20．答案：（1）使碎冰受热均匀；（2）固液共存；（3）大于；小
解析：（1）在“探究冰熔化时温度变化规律”的实验中，采用水浴法加热，即利用被加热的水给试管中的冰加热，目的是使碎冰受热均匀。
（2）由图可知，4~10min时，物质处于熔化的过程中，所以加热至第8min时，试管内的“冰”处于固液共存态。
（3）由图像可知，C点在B点之后，是熔化过程中的两个时刻，晶体在熔化的过程中吸收热量，内能增大，所以试管中“冰”在C点时的内能大于B点的内能。
冰和水质量相同，在加热相同时间的情况下，冰和水吸收的热量相同，由得，AB段温度变化比CD段温度变化大，说明冰的比热容比水的比热容小。
21．答案：（1）不是；（2）高度差；不漏气；（3）②；（4）相等；（5）高度差变大；（6）错误；没有控制橡皮膜到液面的深度不变
解析：（1）连通器是上端开口底部相连通的容器，图甲中连接好的U形管有一端没有开口，不是连通器。
（2）图甲所示的压强计是通过U形管中水面的高度差来反映被测液体压强的大小，高度差越大表示被测液体压强越大。
使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的水面能灵活升降，则说明该装置不漏气，如果漏气相当于两端开口，液面相平，不会出现高度差。
（3）若在使用压强计前，发现U形管内水面已有高度差，是因为液面上方气压不相等，可以通过拆除软管重新安装方法进行调节，因为拆除软管后相当于连通器，液面相平，而其他两种方法不能使气压相等，故②符合题意，①③不符合题意。
故选②。
（4）改变橡皮膜的方向，U行管中液面高度差没有发生变化，表示液体压强相同，可以得到：在同一深度，液体内部向各个方向的压强相等。
（5）若只将烧杯中的水换成同深度的盐水，深度相同，液体密度不同，压强不同，所以可以观察到U形管两边液面的高度差变大。
（6）若保持丙图中橡皮膜的位置不变，将一杯浓盐水倒入烧杯中搅匀后，液体密度变大，但是橡皮膜所处深度也发生变化，由于没有控制橡皮膜到液面的深度不变，所以她得出在同一深度，液体的密度越大，其内部的压强越大的结论是错误的。
22．答案：电流表；见解析；见解析；见解析
解析：在电压一定时，电路中接入导体的电阻越大，导体对电流的阻碍作用越大，电流越小。为探究铅笔芯电阻与其软硬度的关系，需要在电路中串联一个电流表，能准确测出接入不同铅笔芯时，电流的大小，从而比较接入电阻的大小。
为探究铅笔芯电阻与其软硬度的关系，在电压一定时，还要控制长度和横截面积相同，将不同硬度的铅笔芯（6B、2B、HB、6H）分别接入A、B之间，记录每次实验时电流表的示数，通过电流表示数的大小分别为，就可以反映出每次接入电阻的大小，从而得出铅笔芯的电阻与其软硬度的关系。
若，说明铅笔芯的硬度发生了变化，但电阻相同，说明铅笔芯的电阻与其软硬度无关；若，则说明铅笔芯的电阻与其软硬度有关。
23．答案：（1）8N；（2）；（3）
解析：（1）由图乙可知，时弹簧测力计示数为，此时长方体物体处于空气中，根据二力平衡条件可知，长方体物体的重力为
时长方体物体完全浸没后排开水的体积不再改变，受到的浮力不再改变，弹簧测力计示数为不变，根据称重法，则物体完全浸没时受到的浮力为
（2）长方体物体完全浸没，其体积等于排开水的体积，由阿基米德原理可知物体的体积为
（3）由公式可知，物体的质量为
物体的密度为
24．答案：（1）变小；变大；（2）30mA；1.4L/min；（3）ABD
解析：（1）由图3可知，当温度降低时，热敏电阻的电阻阻值变小，控制电路的电源电压等不变，根据欧姆定律可知电路中电流变大。
（2）①由图3可知，温度为20℃时，热敏电阻的阻值
根据串联电路规律可得，控制电路中的电阻
由欧姆定律可得，电磁铁线圈中的电流
②由表格数据可知，电磁铁中电流
时，燃气耗气量：，表明每分钟消耗燃气
每分钟燃气完全燃烧放出的热量
每分钟水吸收的热量
由得，每分钟流出的水的质量
由可得，水的体积
所以出水口热水流量为1.4L/min。
（3）A.当适当减小电阻箱R的阻值时，电路中的电流变大，燃气耗气量变大，水吸收的热量多，水温升高，故A符合题意；
B.减小水管内水的流速，在相同时间内水的质量变小，燃气燃烧产生的热量不变，水吸收的热量不变，水温升高，故B符合题意；
C.适当减小电源电压U，电路中的电流减小，燃气消耗量减小，在相同时间内燃气燃烧产生的热量减少，水吸收的热量减少，水温降低，故C不符合题；
D.换用质量更小的空心铁质阀门，在电流不变，电磁铁吸引力不变的情况下，出气口变大，在相同时间内燃烧的燃气量变大，水温升高，故D符合题意。
故选ABD。
电流I/mA
0
10
20
30
40
50
耗气量/min
0
0.006
0.024
0.056
0.096
0.15
