2024宁夏中考物理二轮复习 第15讲 生活用电（课件）

这是一份2024宁夏中考物理二轮复习 第15讲 生活用电（课件），共22页。PPT课件主要包含了考点清单，图说物理，生活用电，家庭电路的组成，电能表，保险丝，保护电路，左零右火，试电笔，三脚插头等内容，欢迎下载使用。
安全用电(10年8考)　

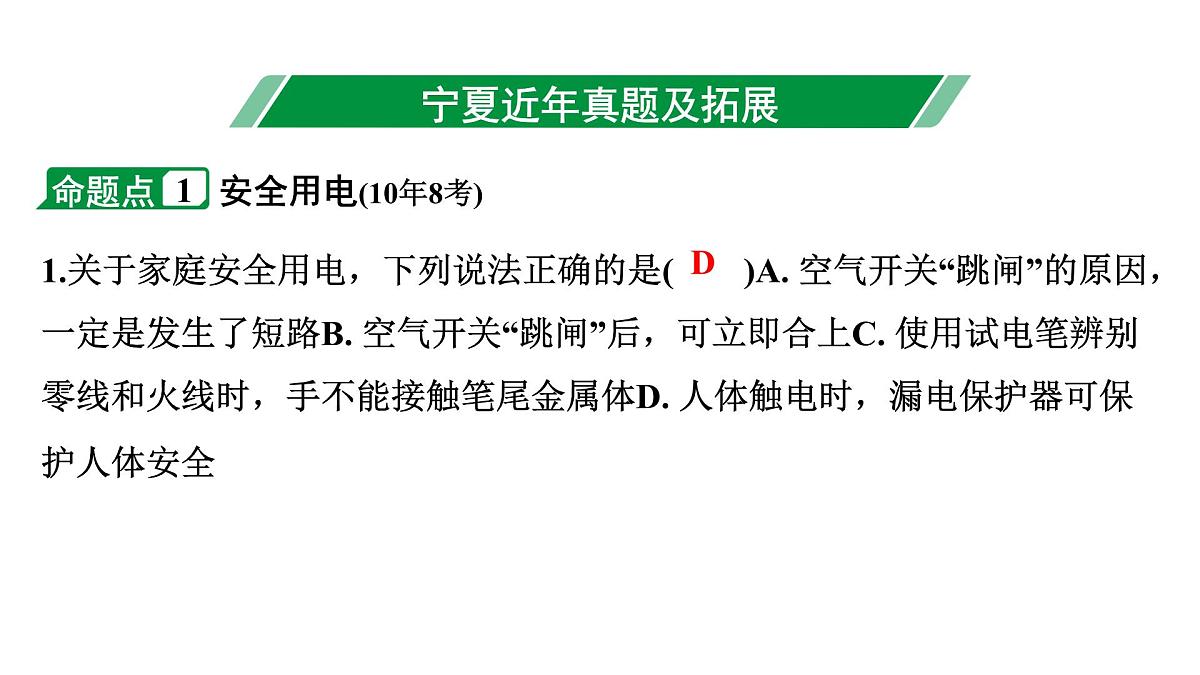

1.关于家庭安全用电，下列说法正确的是(　　)A. 空气开关“跳闸”的原因，一定是发生了短路B. 空气开关“跳闸”后，可立即合上C. 使用试电笔辨别零线和火线时，手不能接触笔尾金属体D. 人体触电时，漏电保护器可保护人体安全

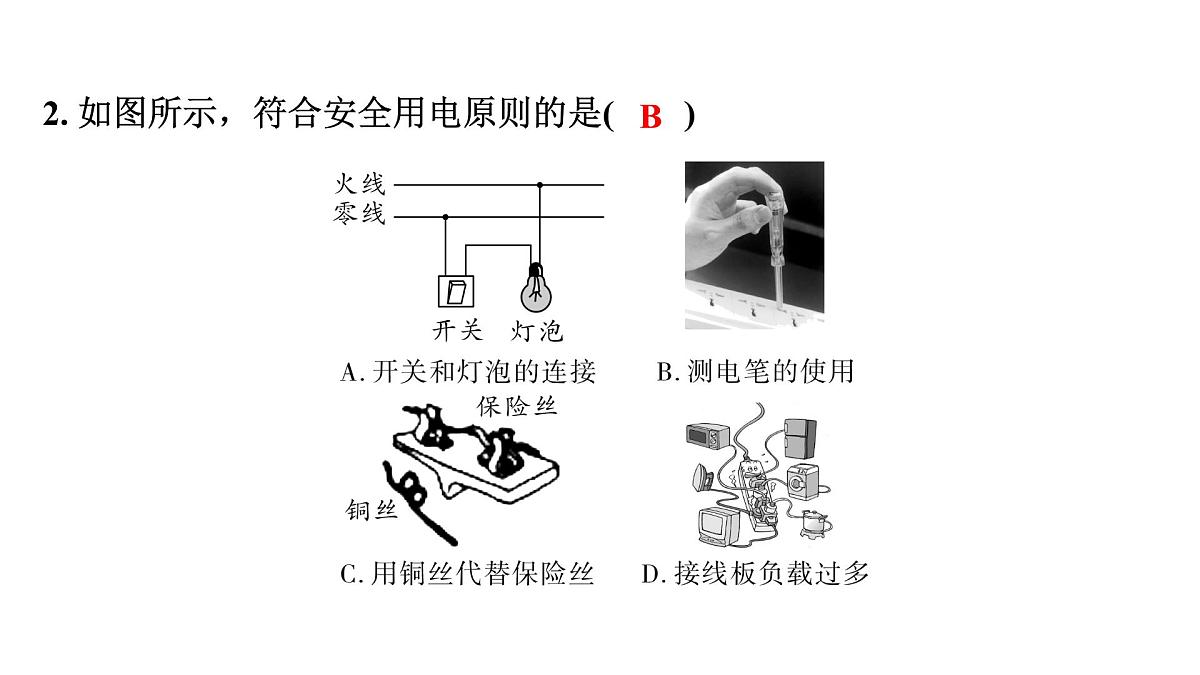

2. 如图所示，符合安全用电原则的是(　　)

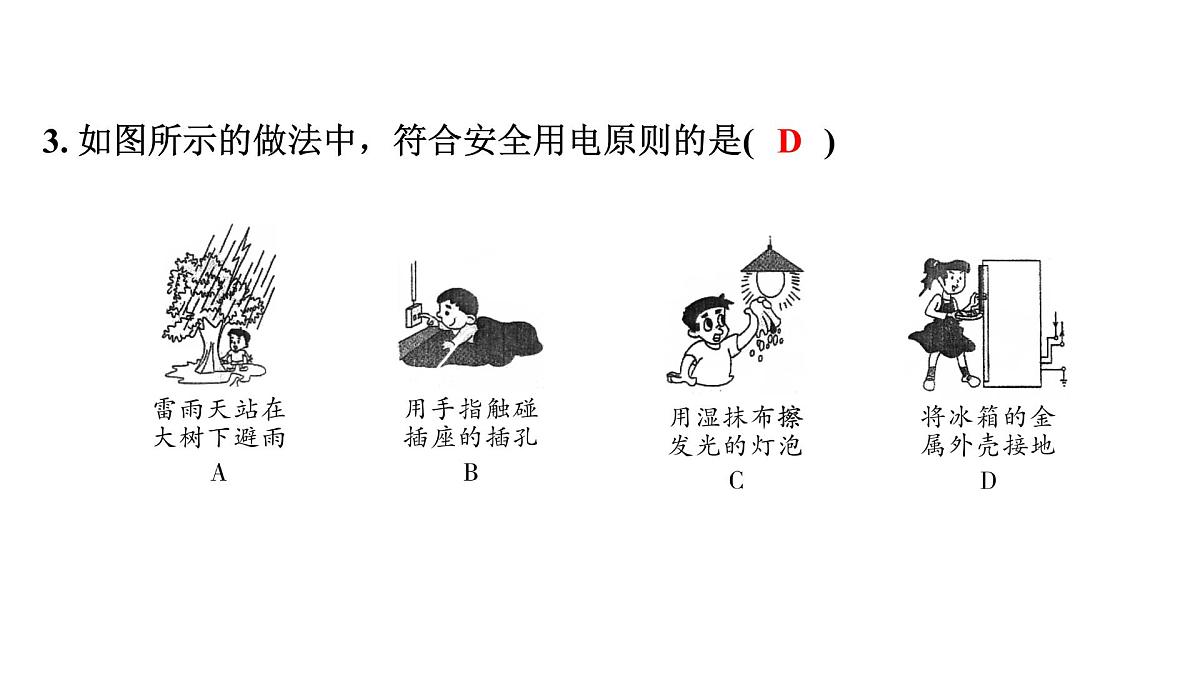

3. 如图所示的做法中，符合安全用电原则的是(　　)

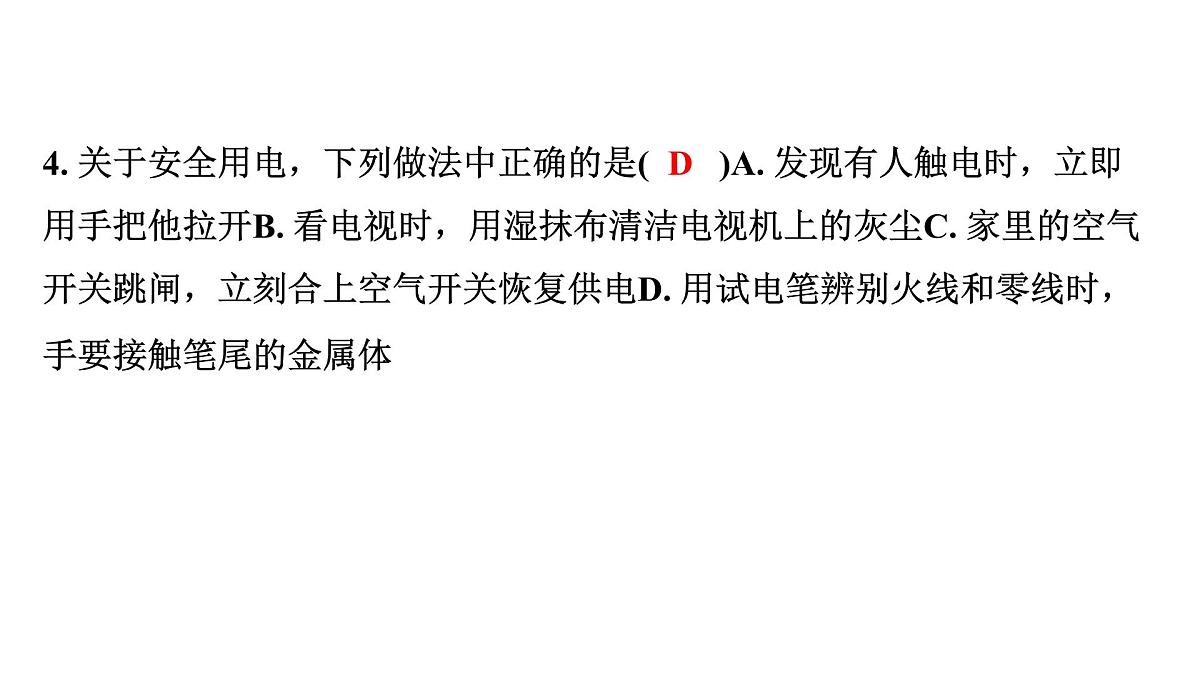

4. 关于安全用电，下列做法中正确的是(　　)A. 发现有人触电时，立即用手把他拉开B. 看电视时，用湿抹布清洁电视机上的灰尘C. 家里的空气开关跳闸，立刻合上空气开关恢复供电D. 用试电笔辨别火线和零线时，手要接触笔尾的金属体

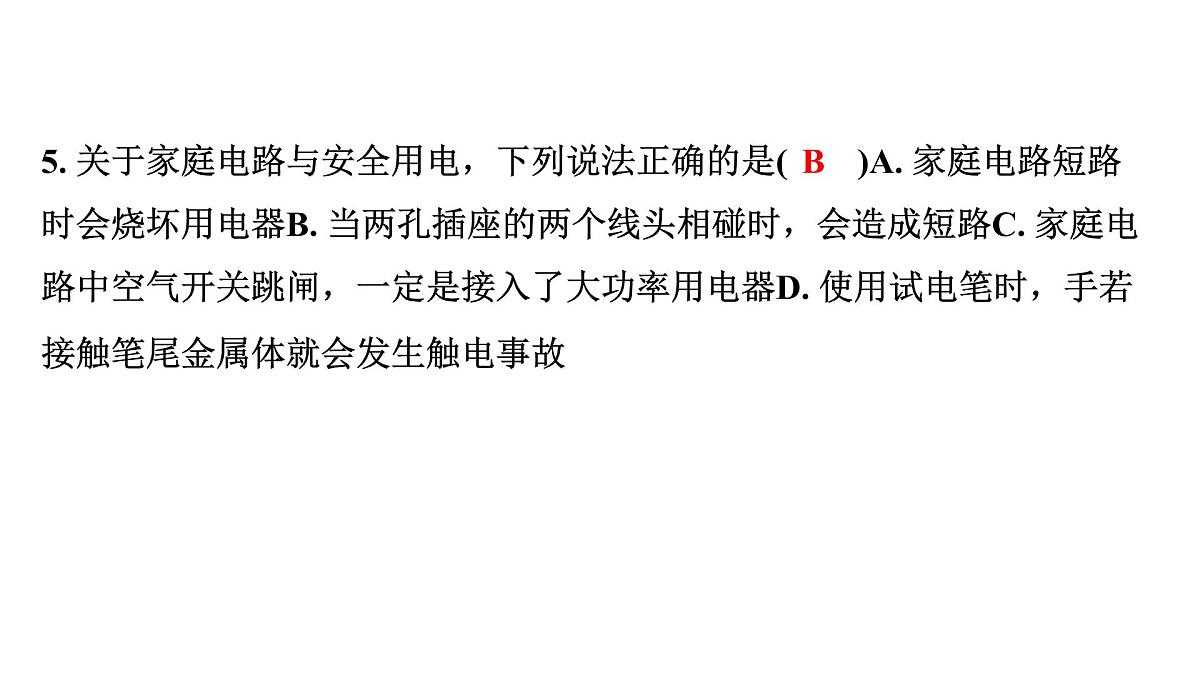

5. 关于家庭电路与安全用电，下列说法正确的是(　　)A. 家庭电路短路时会烧坏用电器B. 当两孔插座的两个线头相碰时，会造成短路C. 家庭电路中空气开关跳闸，一定是接入了大功率用电器D. 使用试电笔时，手若接触笔尾金属体就会发生触电事故

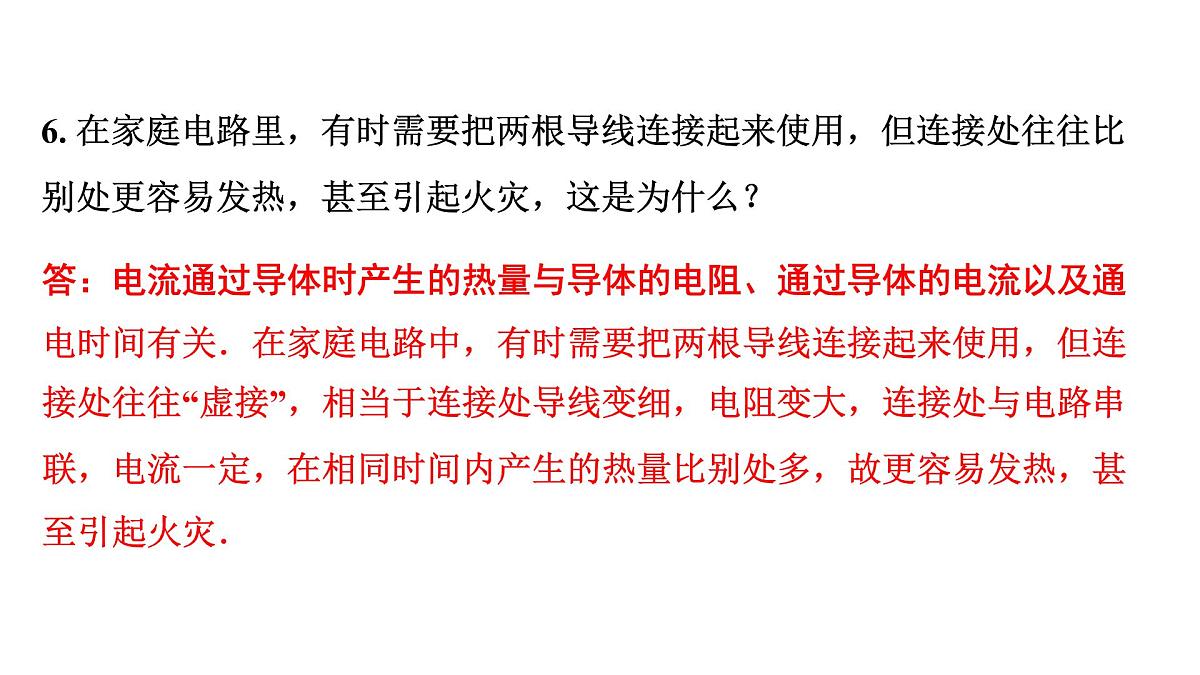

6. 在家庭电路里，有时需要把两根导线连接起来使用，但连接处往往比别处更容易发热，甚至引起火灾，这是为什么？
答：电流通过导体时产生的热量与导体的电阻、通过导体的电流以及通电时间有关．在家庭电路中，有时需要把两根导线连接起来使用，但连接处往往“虚接”，相当于连接处导线变细，电阻变大，连接处与电路串联，电流一定，在相同时间内产生的热量比别处多，故更容易发热，甚至引起火灾．
7. 如图甲所示是小明常用的一个插线板．他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压．(1)根据上述现象，你认为插线板的指示灯和开关的连接方式是______．(2)请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通．
家庭电路连接(10年3考)　
【版本导航】人教：九年级第十九章P104～P117
1、组成：由两根进户线、_______、总开关、保险装置、用电器、导线等组成．2、电路示意图：
(1)位置：应串联在火线上，安装在总开关的后面，熔丝(俗称保险丝)是简易保险装置，装在保险盒内．(2)材料：由熔点____的铅锑合金制成，电阻较____．(3)作用：当电路中电流过大时，保险丝由于温度过高而熔断，切断电路，起到_________的作用．(4)空气开关：当电路中的_____过大时，空气开关自动断开，切断电路，起到_________的作用．注：为了用电安全，禁止用铜丝、铁丝等代替保险丝．
4、漏电保护器：控制插座的总开关上大多装有漏电保护器，如果站在地上的人不小心接触了火线，“漏电保护器”会迅速_______电路，对人体起到保护作用．
二、家庭电路的连接方法
1、电能表：安装在家庭电路最前面，在总开关之前．2、开关：与控制的用电器串联，且必须接在_____和用电器之间．3、用电器：必须接在开关和零线之间．4、螺口灯泡：螺旋部分接_____，_____通过开关接到螺口灯泡的尾部．
(1)两孔插座：适用于小功率用电器，接法为_________．(2)三孔插座：适用于大功率且有金属外壳的用电器，接法为_______________________．
左零右火 上接地
三、火线和零线进户的两条输电线中，一条叫做端线，俗称_____，另一条叫做零线，零线在入户之前已经和_____相连．我国家庭电路火线和零线之间的电压为_____V.四、地线：连接在住宅楼里埋入大地的接地导线，可将用电器漏电时的电流导入大地.
连接方法：L接___线，N接___线，E接____线
1、家庭电路中电流过大的原因(1)家用电器的总功率过____a．大功率用电器的使用．b．多个用电器同时使用．(2)发生_____：火线和零线直接连通或用电器进水导致短路．2、我国家庭电路的电压为_____V.
3、触电事故(1)原因：当人体成为_____电路的一部分时，就会有电流通过．如果电流达到一定值，就会发生触电事故．(2)常见的触电类型a．低压触电：单线触电(如图甲)、双线触电(如图乙)．b．高压触电：高压电弧触电(如图丙)，跨步电压触电(如图丁)．
(3)触电急救措施：立即_____电源，必要时应对触电者进行急救．
(1)_______低压带电体，_______高压带电体．(2)更换灯泡、搬动电器前应______电源开关．(3)不弄湿用电器，不损坏绝缘层．(4)保险装置、插座、导线、家用电器等达到使用寿命应________．(5)有金属外壳的用电器，金属外壳要______．
5、防雷电危害：高大建筑的顶端都有针状的金属物——避雷针，通过很粗的金属线与大地相连，可以防雷电；高压输电线最上面的两条导线也是用来防雷电的．
1. 如图所示，通过插座接入电路的所有用电器同时工作时，电路中的总功率_____，引起干路中的电流_____，根据焦耳定律可知，干路上的电流产生的热量_____，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引发火灾．(均选填“变大”“变小”或“不变”)
(RJ九年级P109图19.2－1)
