思考与讨论： 有一节干电池，想测出其电动势和内电阻。现有电流表、电压表、滑动变阻器、电阻箱、开关，你能设计几种实验方案？
仓颉之初作书盖依类象形故谓之文其形声相益即谓之字文者物象之本字者言孳乳而浸多也著于竹帛谓之仓颉之初作书盖依类象形故谓之文其形声相益即谓之字文者物象之本字者言孳乳而

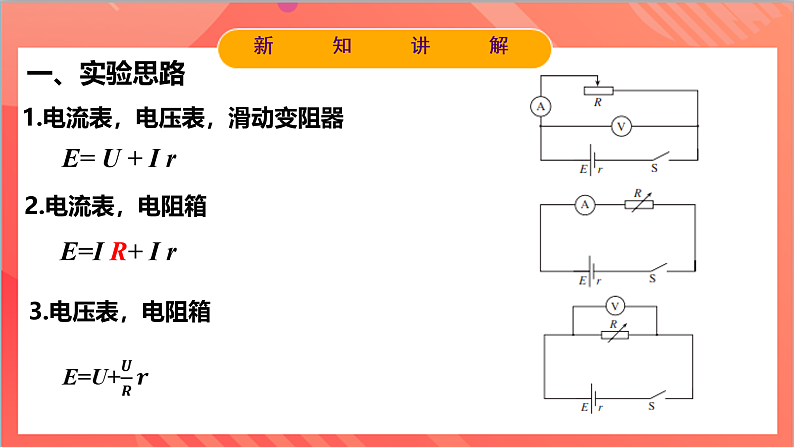

1.电流表，电压表，滑动变阻器
第二部分 实验数据与误差分析

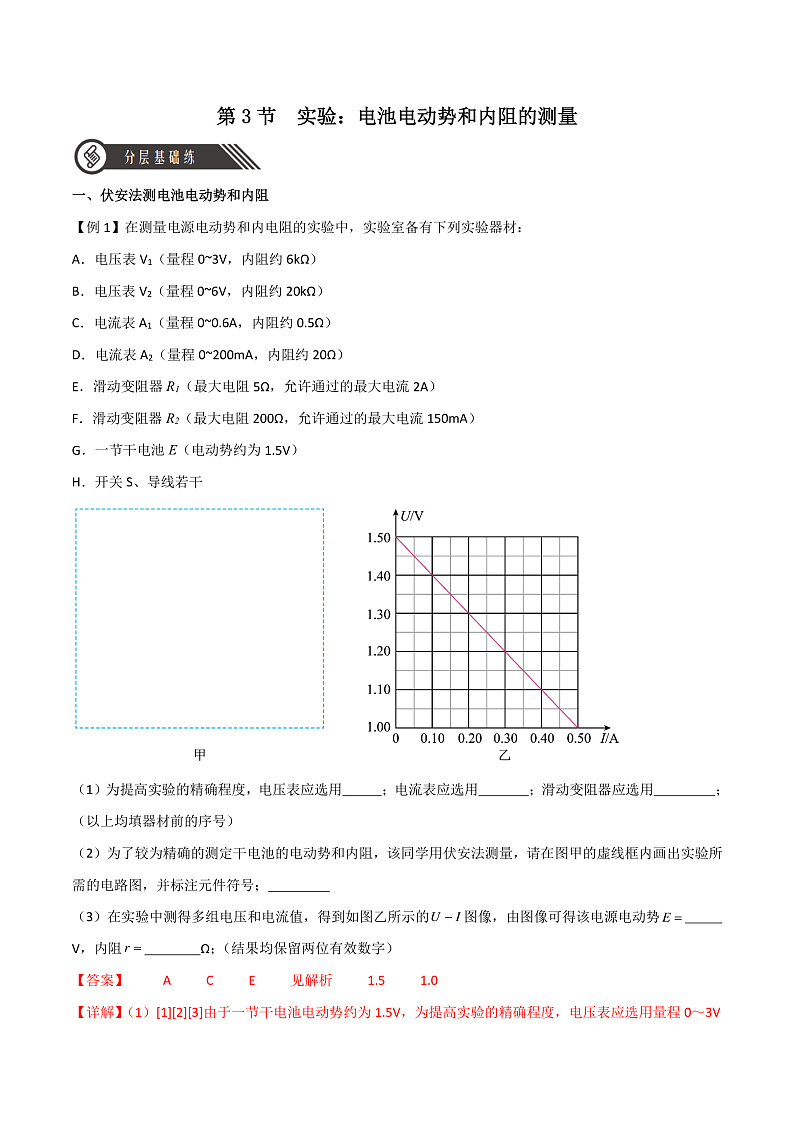

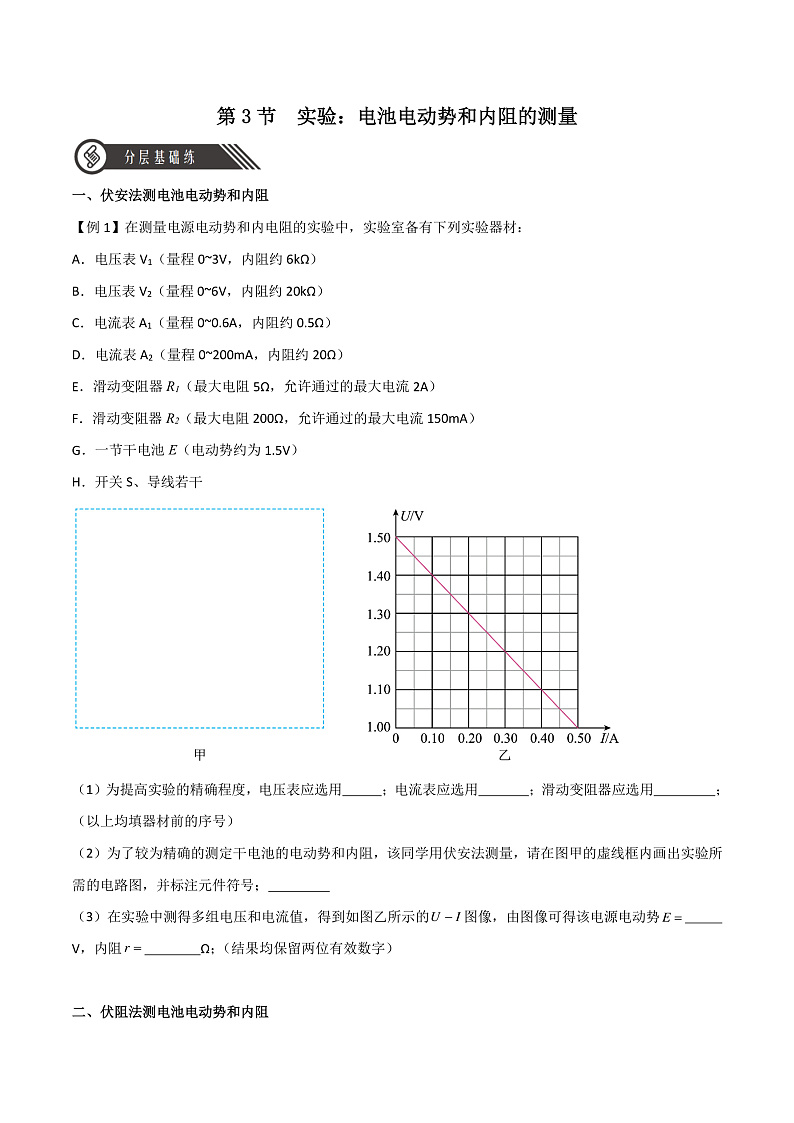

方案一：伏安法测电源电动势和内阻
闭合电路的欧姆定律：Ｅ＝Ｕ＋Ｉr
滑动变阻器：阻值较小的,最大阻值10~20Ω
被测干电池：旧的干电池，内阻较大。
（1）按原理图连接实物图
（2）把变阻器的滑片移到一端使其阻值最大
（3）闭合电键,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U、I值
（4）断开电键,整理好器材
改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值.
在坐标纸上以I为横坐标，U为纵坐标，用测出几组的U、I值画出U－I图像.
r等于直线的斜率的绝对值
甲图：误差来源于电压表的分流作用
乙图：误差来源于电流表的分压作用
（1）本实验在电键闭合前，变阻器滑片应置于阻值最大位置处.
（2）使用内阻较大一些的旧电池.从而使得路端电压变化较为明显。 在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化.
（3）要测出6组I、U数据，且变化范围要大一些.
（4）画U-I图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.
1、电路图：如图所示。

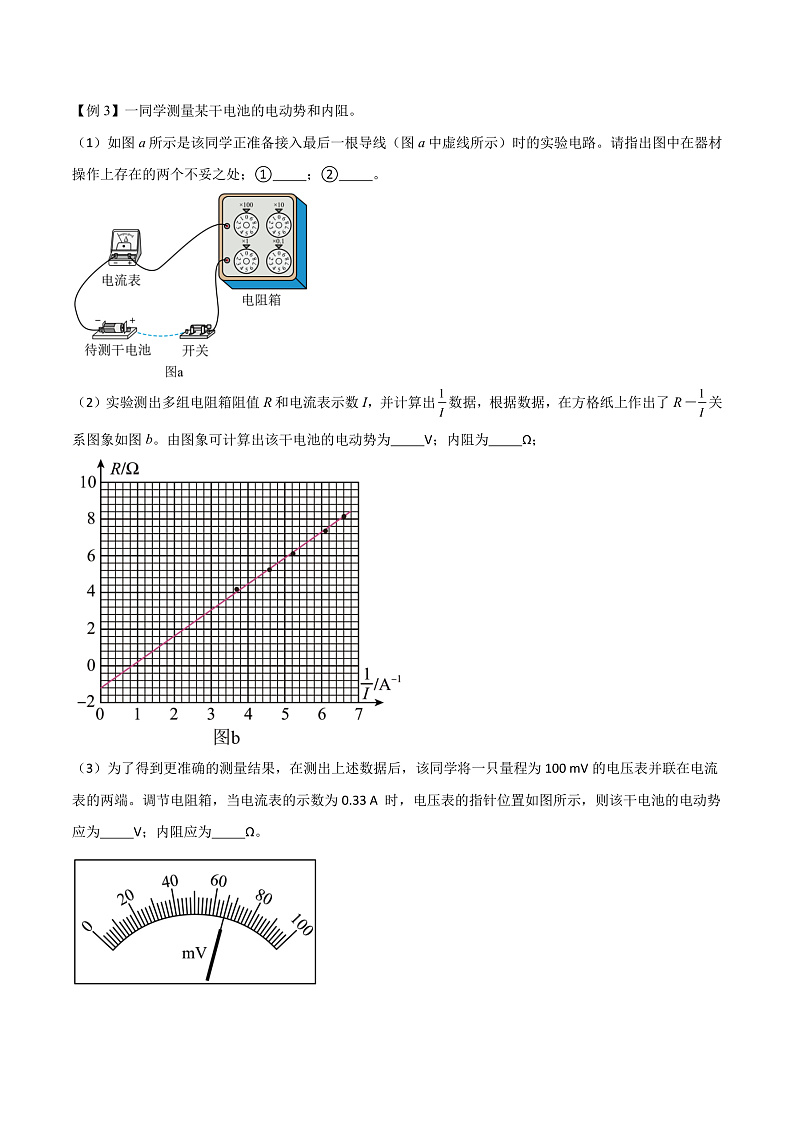

方案二： I-R法测电源电动势和内阻
2、原理：根据闭合电路的欧姆定律得 E＝IR＋Ir，改变电阻箱的阻值就能得到 R、I 数据，利用两组数据就能求得 E、r，也可利用多组数据作图象来求解。

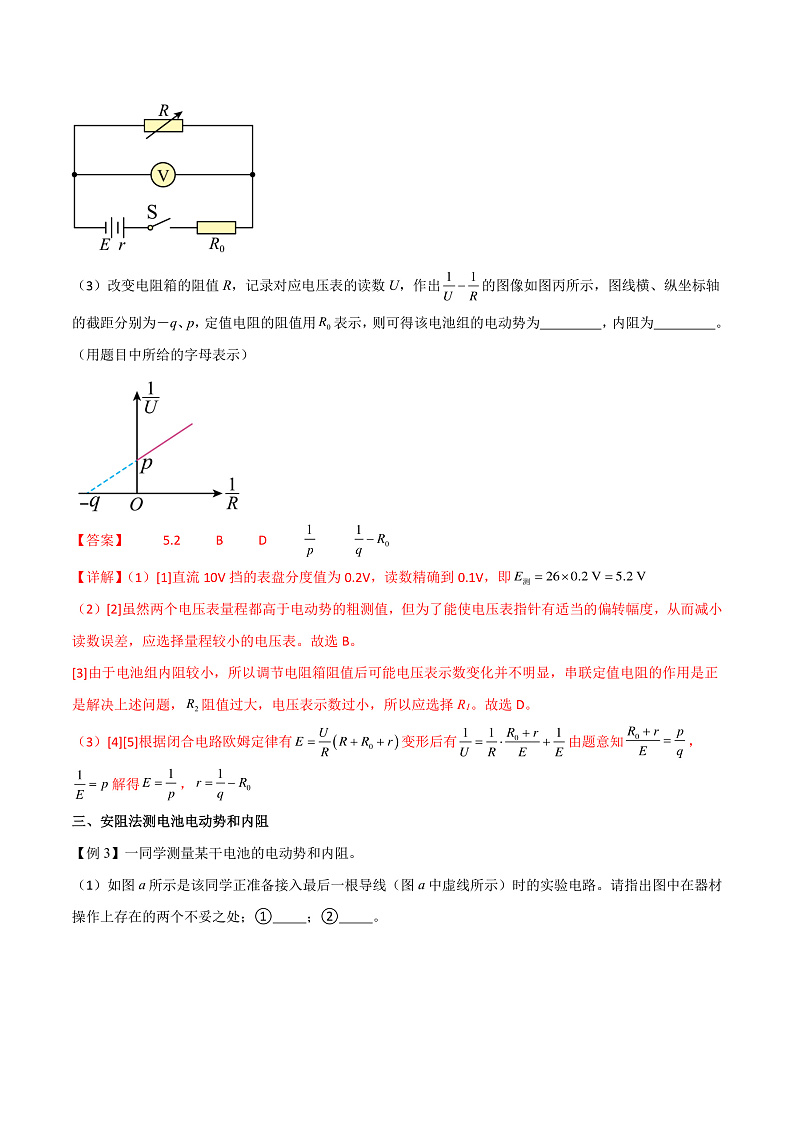

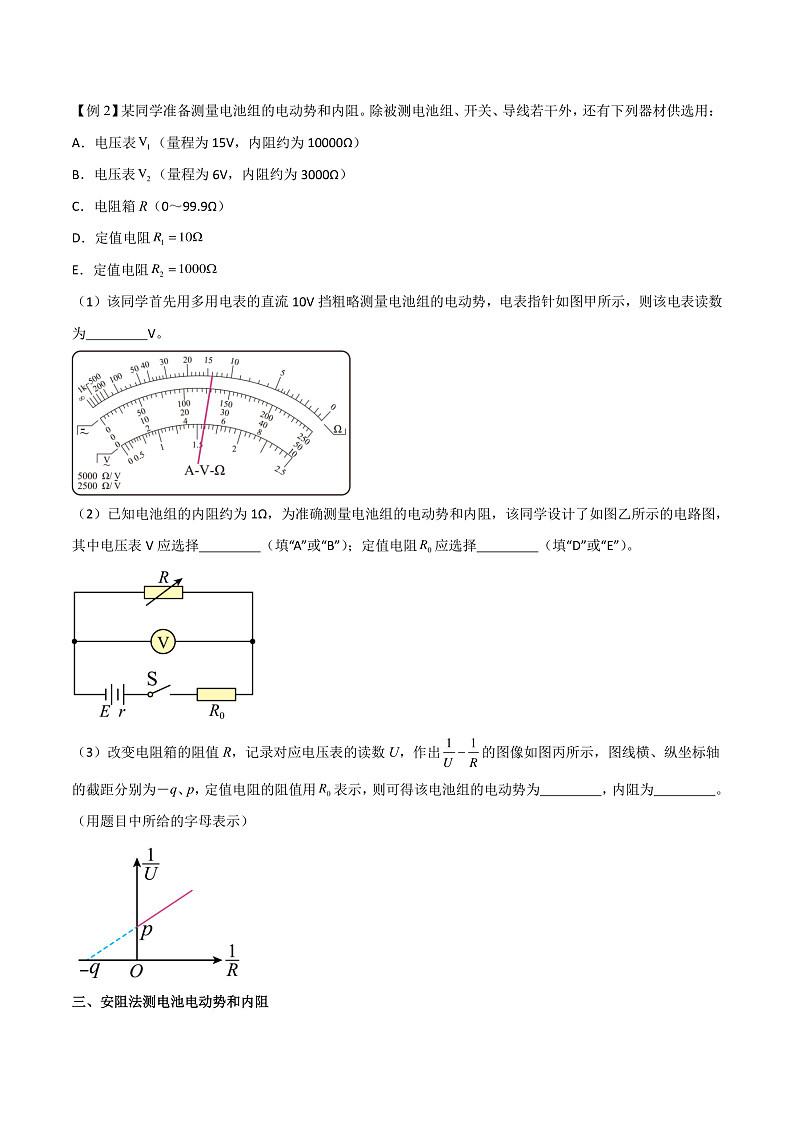

方案三： U-R法测电源电动势和内阻
由图象可知，电动势测量值小于真实值，电源内阻测量值小于真实值。
