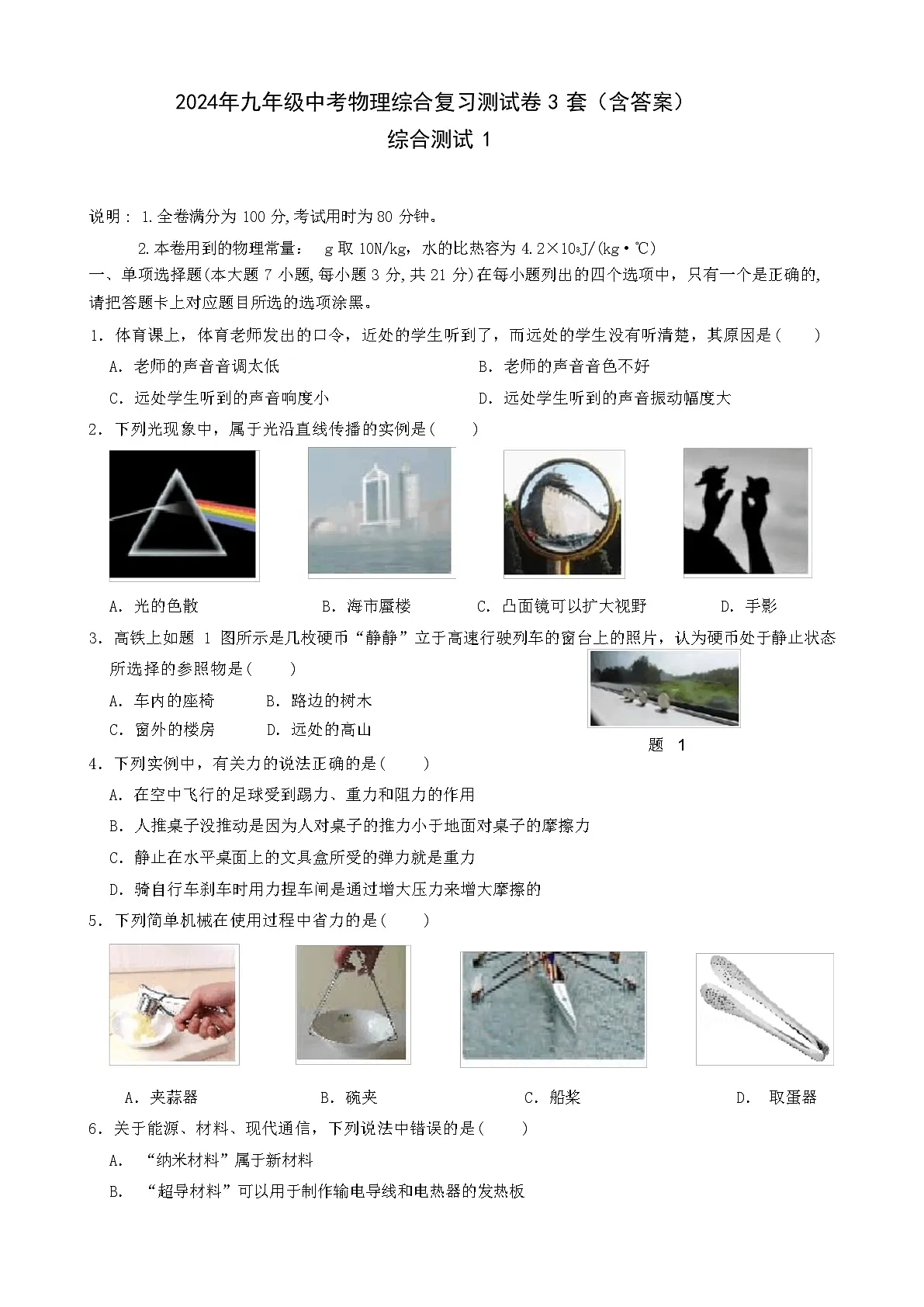

2024年人教版九年级中考物理综合复习测试卷 3 套（含答案）

这是一份2024年人教版九年级中考物理综合复习测试卷 3 套（含答案），共25页。试卷主要包含了本卷用到的物理常量，5V 时，通过它的电流为 2，2×103J/（kg•℃) 】，2W，2A，93104 J等内容，欢迎下载使用。

说明 : 1.全卷满分为 100 分,考试用时为 80 分钟。
2.本卷用到的物理常量： g 取 10N/kg，水的比热容为 4.2×103J/(kg·℃)
一、单项选择题(本大题 7 小题,每小题 3 分,共 21 分)在每小题列出的四个选项中，只有一个是正确的,
请把答题卡上对应题目所选的选项涂黑。
1．体育课上，体育老师发出的口令，近处的学生听到了，而远处的学生没有听清楚，其原因是( )
A．老师的声音音调太低 B．老师的声音音色不好
C．远处学生听到的声音响度小 D．远处学生听到的声音振动幅度大
2．下列光现象中，属于光沿直线传播的实例是( )
A．光的色散 B．海市蜃楼 C．凸面镜可以扩大视野 D．手影
3．高铁上如题 1 图所示是几枚硬币“静静”立于高速行驶列车的窗台上的照片，认为硬币处于静止状态
所选择的参照物是( )
A．车内的座椅 B．路边的树木
C．窗外的楼房 D．远处的高山
题 1
4．下列实例中，有关力的说法正确的是( )
A．在空中飞行的足球受到踢力、重力和阻力的作用
B．人推桌子没推动是因为人对桌子的推力小于地面对桌子的摩擦力
C．静止在水平桌面上的文具盒所受的弹力就是重力
D．骑自行车刹车时用力捏车闸是通过增大压力来增大摩擦的
5．下列简单机械在使用过程中省力的是( )
A．夹蒜器 B．碗夹 C．船桨 D． 取蛋器
6．关于能源、材料、现代通信，下列说法中错误的是( )
A． “纳米材料”属于新材料
B． “超导材料”可以用于制作输电导线和电热器的发热板
题
C．太阳能、地热能、风能属于新能源
D．微波通信、卫星通信、光纤通信都可以用来传递信息

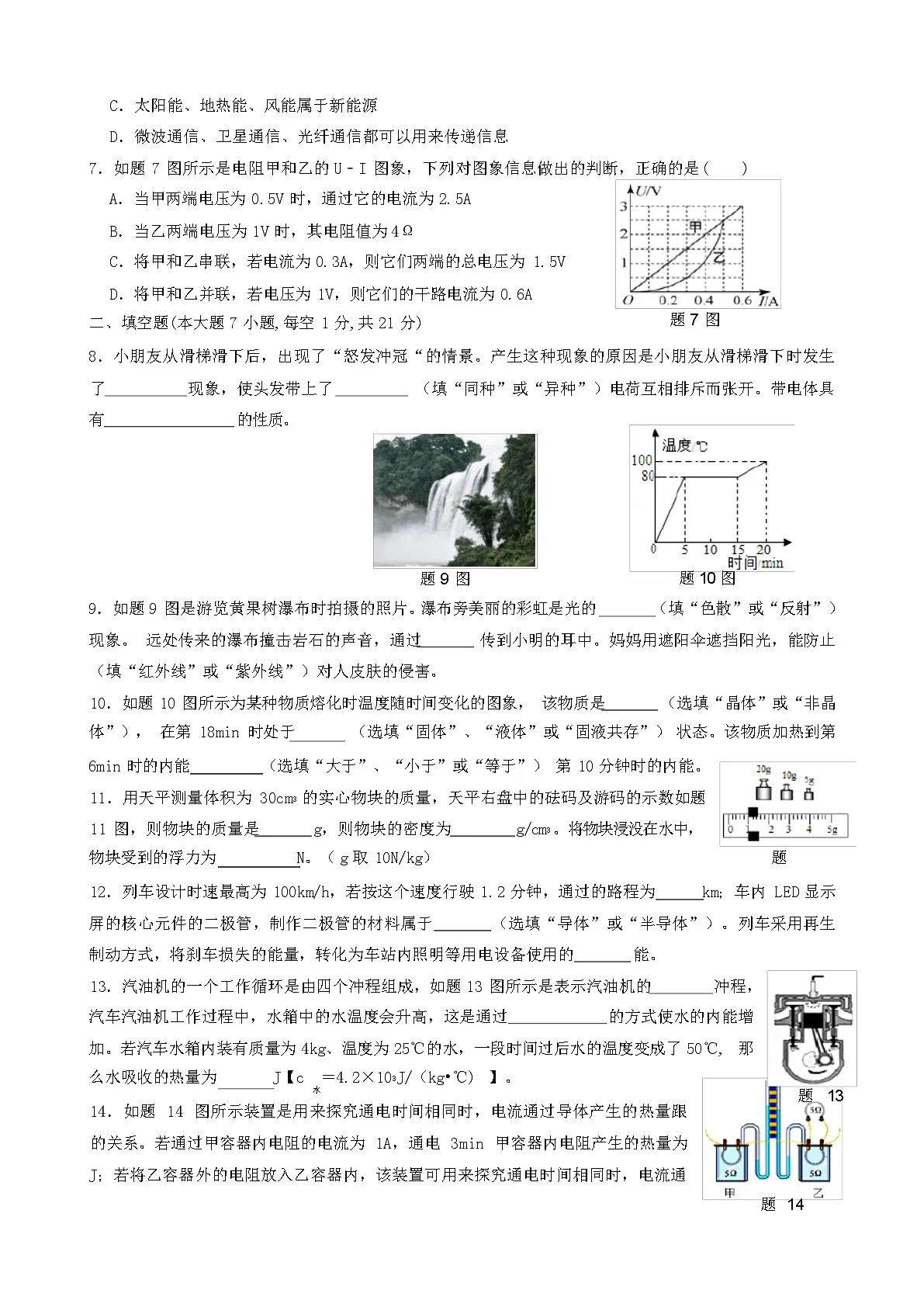

7．如题 7 图所示是电阻甲和乙的 U﹣I 图象，下列对图象信息做出的判断，正确的是( )
A．当甲两端电压为 0.5V 时，通过它的电流为 2.5A
B．当乙两端电压为 1V 时，其电阻值为 4Ω
C．将甲和乙串联，若电流为 0.3A，则它们两端的总电压为 1.5V
D．将甲和乙并联，若电压为 1V，则它们的干路电流为 0.6A
二、填空题(本大题 7 小题,每空 1 分,共 21 分)
题 7 图
8．小朋友从滑梯滑下后，出现了“怒发冲冠“的情景。产生这种现象的原因是小朋友从滑梯滑下时发生
了 现象，使头发带上了 （填“同种”或“异种”）电荷互相排斥而张开。带电体具
有 的性质。
题 9 图
题 10 图
9．如题 9 图是游览黄果树瀑布时拍摄的照片。瀑布旁美丽的彩虹是光的 （填“色散”或“反射”）
现象。 远处传来的瀑布撞击岩石的声音，通过 传到小明的耳中。妈妈用遮阳伞遮挡阳光，能防止
（填“红外线”或“紫外线”）对人皮肤的侵害。
10．如题 10 图所示为某种物质熔化时温度随时间变化的图象， 该物质是 （选填“晶体”或“非晶
体”）， 在第 18min 时处于 （选填“固体”、“液体”或“固液共存”） 状态。该物质加热到第
6min 时的内能 （选填“大于”、“小于”或“等于”） 第 10 分钟时的内能。
11．用天平测量体积为 30cm3 的实心物块的质量，天平右盘中的砝码及游码的示数如题
12．列车设计时速最高为 100km/h，若按这个速度行驶 1.2 分钟，通过的路程为 km；车内 LED 显示
屏的核心元件的二极管，制作二极管的材料属于 （选填“导体”或“半导体”）。列车采用再生
制动方式，将刹车损失的能量，转化为车站内照明等用电设备使用的 能。
13．汽油机的一个工作循环是由四个冲程组成，如题 13 图所示是表示汽油机的 冲程，
汽车汽油机工作过程中，水箱中的水温度会升高，这是通过 的方式使水的内能增
加。若汽车水箱内装有质量为 4kg、温度为 25℃的水，一段时间过后水的温度变成了 50℃, 那
么水吸收的热量为 J【c ＝4.2×103J/（kg•℃) 】。
题 13
水
14．如题 14 图所示装置是用来探究通电时间相同时，电流通过导体产生的热量跟
的关系。若通过甲容器内电阻的电流为 1A，通电 3min 甲容器内电阻产生的热量为
J；若将乙容器外的电阻放入乙容器内，该装置可用来探究通电时间相同时，电流通
题 14
11 图，则物块的质量是 g，则物块的密度为
g/cm3 。将物块浸没在水中，
物块受到的浮力为 N。（ g 取 10N/kg）
题 17 图

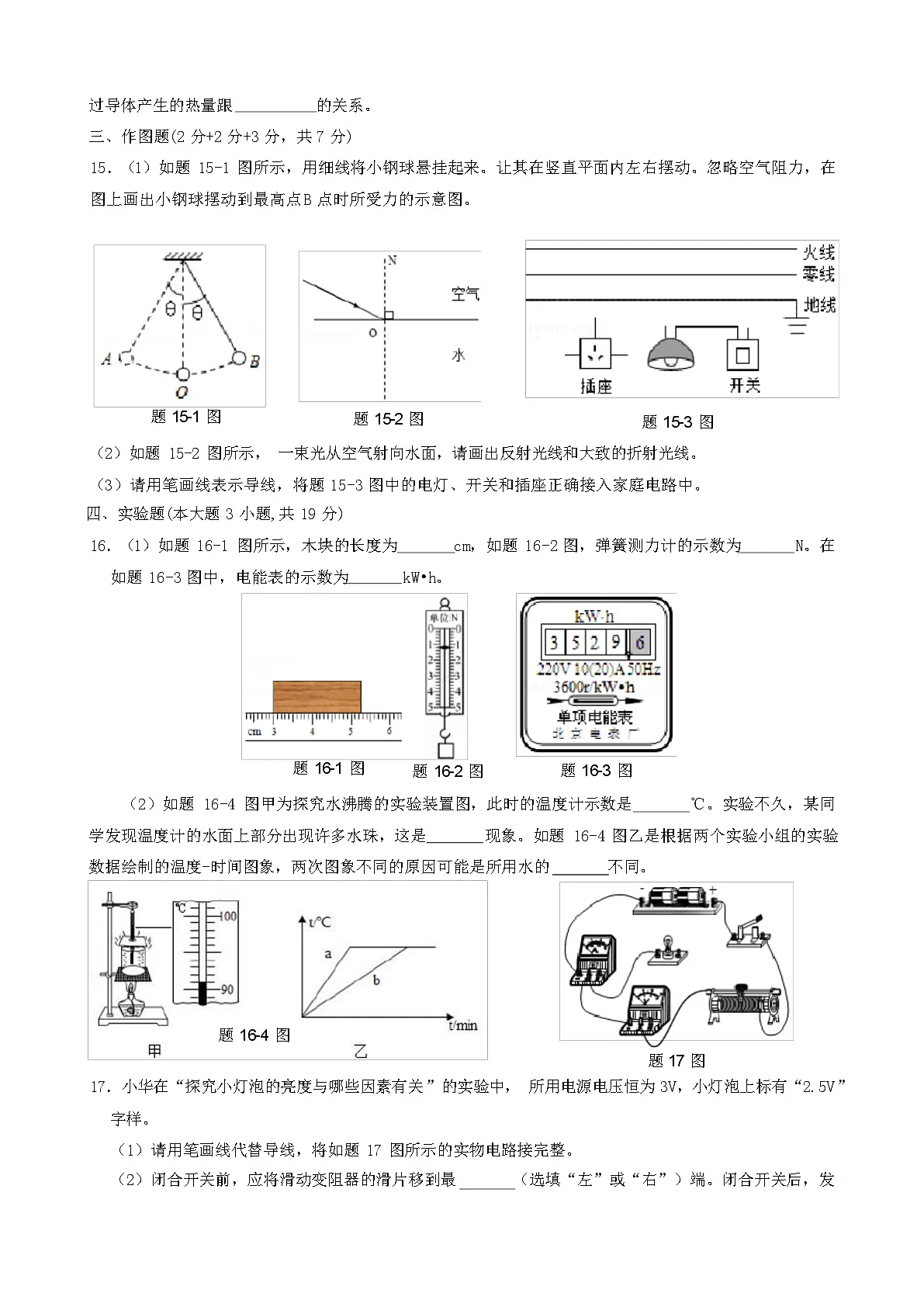

过导体产生的热量跟 的关系。
三、作图题(2 分+2 分+3 分，共 7 分)
15．（1）如题 15-1 图所示，用细线将小钢球悬挂起来。让其在竖直平面内左右摆动。忽略空气阻力，在
图上画出小钢球摆动到最高点 B 点时所受力的示意图。
题 15-1 图
题 15-2 图
题 15-3 图
（2）如题 15-2 图所示， 一束光从空气射向水面，请画出反射光线和大致的折射光线。 （3）请用笔画线表示导线，将题 15-3 图中的电灯、开关和插座正确接入家庭电路中。
四、实验题(本大题 3 小题,共 19 分)
16．（1）如题 16-1 图所示，木块的长度为 cm，如题 16-2 图，弹簧测力计的示数为 N。在
如题 16-3 图中，电能表的示数为 kW•h。
题 16-1 图 题 16-2 图
题 16-3 图
（2）如题 16-4 图甲为探究水沸腾的实验装置图，此时的温度计示数是 ℃。实验不久，某同
学发现温度计的水面上部分出现许多水珠，这是 现象。如题 16-4 图乙是根据两个实验小组的实验
数据绘制的温度-时间图象，两次图象不同的原因可能是所用水的 不同。
题 16-4 图
17．小华在“探究小灯泡的亮度与哪些因素有关 ”的实验中， 所用电源电压恒为 3V，小灯泡上标有“2.5V ”
字样。
（1）请用笔画线代替导线，将如题 17 图所示的实物电路接完整。
（2）闭合开关前，应将滑动变阻器的滑片移到最 （选填“左”或“右”）端。闭合开关后，发
现灯泡不亮，电压表无示数，电流表有示数。若电路中仅有一处故障，这个故障可能是 。
（3）排除故障后继续实验，小华进行了 4 次测量，并将有关数据及现象记录在表格中。在第 1 次实验
1 0.5 0.12 0.06 不亮
2 1.5 0.20 0.30 偏暗
3 2.5 0.30 正常
4 2.8 0.32 0.90 更亮
（4）分析表中信息，可知小灯泡的额定功率为 W。实验得出的结论是：小灯泡的实际电
功率 ，灯泡越亮。
18．如题 18 图所示为“探究凸透镜成像规律”的实验装置。
（1）实验前老师为同学们准备了焦距分别为 10cm 和 30cm 两个凸透镜，为了顺利完成实验，你应该选择
焦距为 cm 的凸透镜。
（2）将点燃的蜡烛和光屏分别放在如题 18 图所示的位置， 此时光屏上呈现了烛焰清晰的像，像的性质是
倒立的 （选填“放大”或“缩小”）的实像， （选填“照相机”、“投影仪”或“放大镜”）
就是根据这一原理工作的；如果此时将蜡烛和光屏对调，光屏上 （选填“能”或“不能”） 呈现
烛焰清晰的像。
（3）当把蜡烛移动到 10cm 刻度处时，为了在光屏上成清晰的像，光屏需向 （选填“左 ”或“右”）
移动，此时的像与刚才相比将变 。
（4）若小华在做实验时，不小心让凸透镜和自己的衣服发生了摩擦带了静电，将一小片碎纸片吸附到了
凸透镜上面，将凸透镜的镜面遮挡住了一部分，此时光屏上 （选填“烛焰的像不完整 ”、
“会有纸片的像”或“完整烛焰的像但变暗了些”）。
题 18 图
五、计算题(本大题 2 小题,共 13 分)
19．如题 19 图所示机器人质量为 14kg。若它在 50N 的牵引力作用下，以 0.5m/s 的速度在水平地面匀速直
线行驶 60s，g 取 10N/kg，求：
（1）机器人的重力；
（2）它行驶的路程；
（3）此过程中牵引力所做的功。
中小灯泡不亮的原因是：
。
实验次数 电压 U/V
电流 I/A
实际电功率 P/W 小灯泡亮度
20．如题 20 图所示，电源的电压恒定， R 、R 为定值电阻， R 的阻值为 60Ω。只闭合开关 S 时，电流表
1 2 2 \l "bkmark1" 0
的示数为 0.2A，再闭合开关 S 时，电流表的示数为 0.6A。求：
1
（1）电源的电压；
（2）电阻 R1 的阻值；
（3）开关 S0 、S1 均闭合后，电路的总功率。
题 20 图
六、综合能力题(本大题 3 小题,每空 1 分，共 19 分)
21．下了一场大雪后，同学发现人们在雪地上留下的脚印有深有浅，对此产生疑问：压力的作用效果与哪
些因素有关呢？他做出如下猜想：
猜想一：可能与压力大小有关：
猜想二：可能与受力面积的大小有关。
为了验证猜想，同学用两个相同的平底矿泉水瓶和刻度尺，在比较松软的雪地上进行系列操作，将实验情
况记录在下表中。
实验序号 水瓶放置方式 装水情况 雪中压痕深度/cm
1 正放 满瓶水 1.5
2 倒放 满瓶水 2.5
3 正放 半瓶水 0.5
（1）本实验通过观察 来体现压力的作用效果。为了验证猜想一，应选择 （填
（3）若两个猜想都正确，火车铁轨要铺在枕木上的道理，可以用猜想 （填“一”或“二”） 的
结论来解释。
23．闯红灯违规证据记录器用于机动车辆闯红灯时进行拍照记录。电路原理如题 23 图甲所示，电路中的 光控开关在接受到红光照射时会自动闭合， 否则处于断开状态。压敏电阻安装在车辆停止线外，电阻大小 会随着所受车辆压力的变化而变化，变化规律如题 23 图乙所示。 继电器线圈电阻为 10Ω, 通过的电流达
到 0.06A 时衔铁被吸引。控制电路电源电压为 6V。
实验序号）两次实验进行分析，可得出结论：受力面积一定，
越大，压力的作用效果越明显。
（2）选择 2、3 两次实验来验证猜想二是否正确，合理吗？答：
, 理由是 。
（1）当记录器拍摄闯红灯的机动车时， 工作电路中的指示灯将
（选填“发光”或“熄灭”）。图
甲中线圈下端的磁极是 （选填“N”或“S ”）极。
（2）由图乙可知，当车辆的压力为 4000N 时，压敏电阻阻值为
Ω . 当压力增大时，压敏电阻阻值
将 （选填“增大”、“减小”或“不变”，下同），电磁继电器的磁性将 （选填“增强”
或“减弱”）。
（3）小明分析发现，当质量小于 400kg 的车辆闯红灯时，该记录器不能拍照记录。若要使质量小一些的
汽车闯红灯时，该记录器能够拍照记录，改进措施是 。
题 23
综合测试 1 参考答案
一、单项选择题(本大题 7 小题,每小题 3 分,共 21 分)
3
A
5
A
1
C
6
B
2
D
4
D
7
D
二、填空题(本大题 7 小题,每空 1 分,共 21 分)
8．摩擦起电（或静电）； 同种； 吸附轻小物体
9．色散；空气（或介质）； 紫外线
10．晶体； 液体； 小于
11．36； 1.2； 0.3；
12．2； 半导体； 电
13．做功； 热传递； 4.2×105
14．电流； 900； 电阻
三、作图题(2 分+2 分+3 分，共 7 分)
15．如下图所示。
题 15-1 答图
题 15-2 答图
题 15-3 答图
说明：（1）重力和拉力各 1 分；（2）反射光线与折射光线各 1 分；（3）插座连线 1 分，灯与开关练线 2
分。
四、实验题(本大题 3 小题,共 19 分)
16．（6 分）（1）2.25~2.27 均可； （2）1.2； （3）3529.6；（4）91；液化；质量（或体积）。
17．（6 分）（1）连线如题 17 答图所示； （2）左；灯泡短路（或电压表短路）；
（3）小灯泡的实际功率太小；（4）0.75；越大。
题 17 答图
18．（7 分）（1）10； （2）放大；投影仪；能； （3）左；小；
七、计算题(本大题 2 小题,共 13 分)
19．解：根据题意，得
（1）机器人的重力为： G=mg=14kg×10N/kg=140N
（2）机器人行驶的路程： s＝vt＝0.5m/s×60s＝30m
（3）此过程中牵引力所做的功： W＝Fs＝50N×30m＝1500J
（4）完整烛焰的像但变暗了些。
（2 分）
（2 分）
（2 分）
答：（1）机器人的重力为 140N；（2）它行驶的路程 30m；（2）此过程中牵引力所做的功 1500J。
20．解：根据题意，得
（1）只闭合开关 S 时，电路为 R 的简单电路，电流表测电路中的电流，电源的电压：
0 \l "bkmark2" 2
U＝U =I R ＝0.2A×60Ω=12V （2 分）
2 2 2
（2）闭合 S0 、Sl 时， R1 与 R2 并联，电流表测干路电流，通过 R1 的电流：
I ＝I﹣I ＝0.6A﹣0.2A＝0.4A
1 2
并联电路中各支路两端的电压相等，电阻 R 的阻值：
1
U U 12V
R = 1 = = = 30Ω
1 I I 0.4A
1 1
（3）电路的总功率： P＝UI＝12V×0.6A＝7.2W
（1 分）
（2 分）
（2 分）
答：（1）电源的电压为 12V；（2）电阻 R 的阻值为 30Ω;（3）电路总功率是 7.2W。
1
八、综合能力题(本大题 3 小题,每空 1 分，共 19 分)
21．（6 分）（1）雪中压痕深度； 1 和 3；压力； （2）不合理；没有控制压力相同； （3）二。
23．（6 分）（1）熄灭； N； （2）90；减小；增强； （3）增加线圈的匝数（或提高电源电压）。
综合测试 2
说明： 1.全卷满分100分，考试时间80分钟。
2.本卷可能用到的物理常量： g=10N/kg，c =4.2×103J/（kg·℃)
水
一、单项选择题（本大题 7 小题，每小题 3 分，共 21 分）在每小题列出的四个选项中。只有一个是正确
的。
1．下列数据中，你认为最接近实际的是( )
A．初中生所受重力约为 50N B．教室内空气的质量约为 50kg
C．学生在校园内步行的速度约为 5m/s D．让人感觉舒适而温暖的教室内温度约为 25℃
2．漫步在校园中，你能闻到花朵散发出来的花香，这是因为( )
A．分子在不断运动 B．分子由原子构成
C．分子之间有间隔 D．分子很小
3．2019 年初，我国年轻科学家解决了困扰世界物理学家 107 年的难题， 取得了在石墨烯超导领域中的重
大突破，让超导科技向前迈出了一大步。下列电器中最适合用超导材料制作的是( )
A．白炽灯 B．电风扇 C．电水壶 D．电熨斗
4． “飞花两岸照船红，百里榆堤半日风。卧看满天云不动，不知云与我俱东。 ”关于诗中所描述的运动
及参照物， 以下说法正确的是( )
A．以船为参照物， 诗人是运动的 B． “云不动 ”是以两岸“飞花 ”为参照物
C．以“两岸”为参照物， 船是静止的 D． “云与我俱东”是以两岸“榆树”为参照物
5．如题 5 图所示，当人驾驶平衡车在水平路面上做匀速直线运动时，下列说法正确的是( )
A．平衡车处于非平衡状态
B．人对平衡车的压力和地面对平衡车的支持力是一对相互作用力
C．平衡车所受的重力与地面对平衡车的支持力是一对平衡力
D．人所受的重力与平衡车对人的支持力是一对平衡力
6．题 6 图表示家庭电路中四种用电器正常工作 40 小时的耗电情况。则( )
题 5 图
题 6 图
A．甲用电器可能是笔记本电脑 B．乙和丙产生的电热肯定相同
C．电流通过乙做功 7.2×107J D．丁的实际功率最大
7．如题 7 图所示的电路，电源电压恒定，下列说法正确的是( )
题 7 图
A．当开关 S 断开时，两电表示数均为零
B．当开关 S 断开时，将滑片由左端移至右端，电压表示数变大
C．当开关 S 由断开到闭合，电流表与电压表示数均变大
D．无论开关 S 由闭合到断开，还是由断开到闭合，电流表与电压表指针偏转方向总是相反
二、 填空题（本大题 7 小题，每空 1 分，共 21 分）
9．如题 9 图所示， 相同的瓶子里装入了不同的水量， 用棒敲击瓶子时， 可发出不同的 （选填“音调”、“响度”或“音色”），向保温 瓶吹气时，随着注水增多，听到声音的音调会 （选填“变高”、
“变低”或“不变”）。敲击声是通过 传到我们的耳朵中。
题 9 图
10．在自然现象中，日食、月食是由于光的 形成的；蓝天、白云在湖中形成倒影，水中
的鱼儿在“云中”自由穿行，在这里我们看到的水中的白云是由光的 而形成的虚像，看到
的鱼儿是由光的 而形成的像。
11．水平放置的天平如题 11 图甲所示，在使用前必须进行的调节：首先将游码移到 ，接着
他发现指针偏向分度盘中央刻度线的右侧，如图乙所示。为使天平横梁水平平衡，他应将平衡螺母向 端调。然后用调节好的天平测量小石块的质量，天平平衡时右盘中的砝码质量、 游码在标尺上的位置如图
丙所示， 则小石块的质量是 g。
甲
题 11 图
乙
丙
12．如题 12 图所示，是探究焦耳定律的实验装置。已知 R ＜R 。在实验过程中，通过观察两个 U 形管中
1 2
的变化来比较电流通过电阻丝产生的热量的多少。此实验是为了探究电流产生的热量与 的关
系，通电一段时间后，电阻丝 （选填“R ”或“R ”） 产生的热量多。
1 2
题 12 图
题 13 图
13．一只标有“6V 3.6W”的小灯泡和一个定值电阻“10Ω 0.5A”，通过它们的电流随两端电压的变化关
系如题 13 图所示， 则小灯泡的额定电流是 A，若把它们并联接人 3V 的电路中， 则电路的总功率
为 W；若把它们串联在一个电路中，小灯泡允许的最大功率为 W。
14．如题 14 图甲所示，某科技小组的同学用弹簧测力计悬挂一实心圆柱形金属块，使其缓慢匀速下降，
并将其浸入平静的游泳池水中，弹簧测力计的示数 F 与金属块下底面下降高度 h 的变化关系如题 14 图
乙所示， 忽略金属块浸入水中时池水液面高度的变化。 由图可知， 金属块所受重力大小为 N，
金属块完全浸没在水中时所受浮力的大小为 N，金属块恰好完全浸没时， 金属块下底面所受水的
压强为 Pa。
题 14 图
三、作图题（共 7 分）
15．（1）小球放置在一竖直放置的弹簧上，请在题 15-1 图作出小球静止时受到弹力的示意图。
题 15-1 图
题 15-2 图
（2）小明近视，要戴近视眼镜，发现他的眼镜形状像个凹透镜，刚好他做到了一道关于凹透镜的题，如 题 15-2 图所示， 一束光线经凹透镜折射后，射到与凹透镜主光轴平行的平面镜上，请画出：①射向凹
透镜的入射光线；②经平面镜反射的反射光线。
（3）如题 15-3 图是条形磁铁与通电螺线管间磁感线分布情况。要求：①标出图中磁感线的方向；②标出
电源正负极。
题 15-3 图
四、实验题（本大题 3 小题，共 20 分）
16．（1）如题 16 图甲所示，木块的长度为 cm。
（2）如图乙所示，弹簧测力计测物体的重力为 N。
（4）在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图丁所示，则通过待测
电阻的电流为 A，若此时待测电阻两端电压表的示数为 2V，则待测电阻的阻值为 Ω。
（3）如图丙所示的电能表的读数是
kW•h，某段时间电能表的铝盘转动了 60 转，则这段时间电
路消耗的电能是 J。
甲 题 16 图 乙
丙 丁
17．利用如题 17 图甲所示装置探究冰的熔化特点实验。
甲 题 17 图 乙
体”或“非晶体”）。
（4）若继续加热，试管内的物质最终 （选填“会”或不会）沸腾。
（5）分析乙图可知，该物质固态比液态时升温 （选填“快”或“慢”）。
（1）应选用颗粒 （选填“较大”或“较小”）的冰块做实验。
（2）图乙是某同学根据记录的数据绘制的“温度一时间”图象。 由图象可知： 冰属于
（选填“晶
（3）该物质的熔点是
℃; 该物质在 10 分钟时处于
态； 该物质从开始熔化到完全熔
化，持续的时间是
min。
18．小明用如题 18 图甲所示的电路探究“电阻上的电流跟两端电压的关系“，如图乙是小明未完成的实
验电路。
甲 题 18 图 乙 丙
（1）请用笔画线代替导线，完成图乙中实验电路，要求滑动变阻器滑片向左移动时，电流表示数增大。 （2）小明按要求正确接好电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能
是 。（写出一个）
（3）小明在实验中通过调节滑动变阻器滑片， 测出通过电阻 R 的不同电流和对应的电压值， 如表所示。
U（V） 0.5 1.0 1.6 1.9 2.5 3.0
I（A） 0.1 0.2 0.3 0.4 0.5 0.6
①请根据表中数据在图丙中画出电阻 R 的 U﹣I 关系图象。
②小明在实验中所用电阻 R 的阻值为 Ω;当通过的电流为 0.5A 时，电阻 R 消耗的电功率为
W。
（4）小丽想利用上述电路探究“电流与电阻的关系”，她增加了四个定值电阻（5Ω、 10Ω、 15Ω、 20 Ω)。小丽认为要探究“电流与电阻的关系”，应控制定值电阻两端的电压不变， 而当电路只有一个用 电器时， 其两端的电压等于电源电压保持不变， 于是小丽在小明实验的电路上进行改进，她撤掉了滑动
变阻器，她先将 5Ω的电阻接入电路， 检查无误后闭合开关，发现电压表的示数为 2.5V 并记下相应的
电流值， 然后把 R 的电阻由 5Ω更换为 10Ω时， 此时电压表的示数 （填“大于”“小于 ”或“等
于”） 2.5V ，原因是： 。
五、计算题（本大题 2 小题， 共 13 分）
19．如题 19 图所示， 质量为 30kg，底面积为 103cm2 的正方体物体放在水平地面上， 利用轻质滑轮组在 60N
的水平拉力 F 的作用下，物体以 0.2m/s 的速度沿水平地面向左匀速直线运动了 10s，水平地面对物体
的摩擦力大小为 96N，g 取 l0N/kg，求：
（1）物体对水平地的压强；
（2）拉力所做的总功；
（3）拉力 F 的功率；
题 19 图
20．如题 20 图甲为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为 220V，水箱装水
最多 0.3kg，加热功率有大小两个档位，设计师最初设计的内部电路有如图乙、丙两种接法，其中电热
丝 R ＝56Ω, R ＝44Ω。两种电路中熔断器里的熔丝允许通过的最大电流为 8.2A。
1 2
甲 题 20 图 乙 丙
（1）通过计算，判断设计师最终选择了哪种电路设计（计算结果保留一位小数）；
（2）分别计算这款挂烫机两个档位的额定功率；
（3）若将水箱中 0.22kg 的水从 25℃加热到 100℃,挂烫机至少需要加热多长时间？ [水的比热容 c=
4.2×103J/（kg•℃) ]。
六、综合能力题（本大题 3 小题，共 18 分）
21．小强同学为了探究平面镜成像特点，准备如下器材： 各种长度的蜡烛若干、平面境一块、玻璃板一块、
白纸一张（如题 21 图甲所示）。
（1）除了图甲中画出的器材，本实验中还需要的测量工具是 。
（2）平面 M 所选的器材是 （选填“平面镜”或“玻璃板”）；这样选择， 主要是为了便于确定
像的 。
（3）小强把蜡烛 A 点燃放在 M 前面， 再把其它各支蜡烛依次放在 M 后面适当位置，当某支蜡烛放在后
面时， 人眼在 M 的 （选填“前面”或“后面”）观察，看起来那支蜡烛也被点燃了一样。此时，
后面的那支蜡烛与蜡烛 A 的大小关系是： 。
（4）如图乙所示，小强把一枚硬币放在平面镜前，若将硬币向远离玻璃板的方向移动了 3cm，则硬币
与它的像之间的距离变化了 cm。
题 21 图
22．无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、激光扫描仪等设备获取信息，用计算 机对图象信息进行处理， 并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点。
下表是某小型无人机的部分参数：
参数名
称
最大飞行半 最大巡航速度 电 池 电 压 电池容量
径/km /（km•h﹣1） /V /（mA•h）
电动机额定 拍摄速度
功率/W /（帧•秒﹣1）
数据 5 50 24 2500 20 11000
（电池容量＝放电电流×放电时间， 例如， 1mA•h 是指以 1mA 的电流能连续工作 1h。帧•秒﹣1 是指每秒
拍摄的画面数）
题 22 图
（1）人们是利用遥控器通过传输信息操控无人机的， 其有效操控距离最大为 km。
（2）小轿车在高速公路上限速 120km/h。如题 22 图甲所示， 交警部门利用无人机进行高速公路通行情 况的实时监测。一辆小轿车在通行 0.5m 的过程中，高速摄像机拍摄帧数为 110 帧，据此判断小轿车
（选填“超速”或“不超速 ”）。
（3）如图乙是无人机竖直向上运动的 v-t 图象。 由图象可知，在 0～5s 内，无人机受到的升力
（选填“大于”“小于”或“等于”）重力。如图丙是同一架无人机在执行某次任务过程中未更
换电池情况下的 s﹣t 图象， 若第一次、第二次受到的升力分别为 F1、F2，则 F1 F2（选填“＞”“＜”
或“＝”）。
（4）电动机是控制无人机飞行状态的关键动力设备， 当它正常工作时，12s 内消耗的电能是
J。已知电动机消耗的功率是电源总功率的 50%，则无人机在空中以额定功率飞行的时间不能超过
h。
综合测试 2 参考答案
一、选择题（每题 3 分，共 21 分）
2
A
6
C
3
B
4
D
1
D
5
D
7
D
二、填空题（每空 1 分，共 21 分）
9、音调； 变高； 空气
10、直线传播； 反射； 折射
11、左端零刻度线处； 左； 62.4
12、液面高度差； 电阻； R2
13、0.6； 2.4； 1.5
14、46； 20； 2000
三、作图题（共 7 分， 2+3+2）
四、实验题（本大题 3 小题，共 20 分）
16、（1）1.30； （2）3.4； （3）2508.6；6×105 ； （4）0.2； \l "bkmark3" 10
17、（1）较小； （2）晶体； （3）0；固液共存； 10； （4）不会；（5）快
18、（1）如图 1 所示； （2）电阻断路（或变阻器短路）； （3）①如图 2 所示；②5；1.25；
（4）大于；当把 R 的电阻由 5Ω更换为 10Ω时，电路的总电阻变大，电源电压一定，由欧姆定律可 知，电路的电流变小，根据欧姆定律 U＝IR 可知，电池内阻分得的电压变小，而 R 两端电压变大，电压表
的示数大于 2.5V。
五、计算题（本大题 2 小题，共 6+7=13 分）
19、解：（1）物体对水平地面的压力： F ＝G＝mg＝30kg×10N/kg＝300N，受力面积 S＝103cm2 ＝0.1m2，
压
物体对水平地面的压强： p＝＝ ＝3000Pa
（2）由图可知， n＝2，绳端移动的速度为： v＝2v ＝2×0.2m/s＝0.4m/s
物
拉力所做的总功： W＝Fs＝Fvt＝60N×0.4m/s×10s＝240J
（3）由题可知，拉力的功率： P＝Fv＝60N×0.4m/s＝24W
答：（1）物体对水平地的压强为 3000Pa；（2）拉力所做的总功为 240J；（3）拉力 F 的功率为 24W；
20、解：（1）如果选择乙电路，当开关旋至 1、2 之间时，电路中只有电阻 R 工作，此时的电路中的电流
2
最大，
电流： I ＝ ＝ ＝5A
大
如果选择丙电路，当开关旋至 1、2 之间时， R1 、R2 并联，电路中电流最大，
电流： I ′＝ I +I ＝ + ＝ + ＝3.9A+5A＝8.9A>8.2A
大 1 2
所以，设计师最终选择了乙电路设计。
（2）挂烫机大功率挡工作时，电路中电流为 5 A，此时功率
P ＝UI ＝220V×5A＝1100W
1 大
挂烫机小功率挡工作时， R1 、R2 串联，此时功率
P =
=
=484W
2
（3）水吸收的热量： Q＝cm（t﹣t ）＝4.2×103J/（kg•℃)×0.22kg×（100℃﹣25℃)=6.93×104J
0
W Q 6.93104 J
所需最少时间： t = = = = 63s
P P 1100W
1
答：（1）乙设计；（2）两个额定功率分别为 1100W 和 484W；（3）至少需要加热 63s。
六、综合题（本大题 3 小题，共 18 分）
21、（1）刻度尺； （2）玻璃板；位置； （3）前面；相等； （4） \l "bkmark4" 6
22、（1）5； （2）超速； （3）大于；＝ （4）240；1.5
综合测试 3
说明： 1.全卷满分为 100 分，考试用时 80 分钟.
2.本卷可能用到的物理常量： g=10N/kg，c =4.2×103J/（kg·℃)
水
一、单项选择题（本大题 7 小题，每小题 3 分，共 21 分）在每小题列出的四个选项中。只有一个是正确
的。请把答题卡上对应题目所选的选项涂黑。
1. 下列数据中最接近事实的是( )
A．成年人的拇指宽度约为 1dm B．普通人的洗澡水温度约为 40℃
C．人步行的正常速度约为 10km/h D．健康人的脉搏跳动频率约为 75 次/
2. 图中的四种现象中，由于光的折射形成的是( )
A．水中“武汉加油”的倒影 B．观后镜中树木的像
C．放大镜下昆虫的像
D．屏幕上的手影
3. 细心观察，你会发现生活中的很多现象可以用学过的物理知识来解释。下列解释正确的是( )
A．烧开水时壶嘴冒出的“白气”是水蒸气汽化形成的
B． “下雪不冷，化雪冷”，是因为雪在熔化时放热
C．端午米粽飘香，我们能闻到米粽的香味，是由于分子做无规则运动
D．塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力
4. 如题 4 图所示是力学的四个实验情景，关于每个实验的结果预测正确的是( )
题 4 图
A．甲图中：木块与小车一起向右匀速运动，小车受阻力停止时，木块一定停止
B．乙图中： 橡皮膜探头竖直向下移动， U 形管的液面高度差会下降
C．丙图中： 当向玻璃管中吹风时， U 形管 A 管中的水面下降，B 管中水面上升
D．丁图中： 将容器侧壁的塞子同时拔出，水从 a 孔喷射最近， 从 c 孔喷射最远
5. 纯电动汽车发动机的动力装置是电动机，其工作原理是如题 5 图所示实验中的( )
题 5 图
A. B． C． D.
6. 如题 6 图所示， 一重物悬挂在轻质杠杆的中点处，在杠杆的最右端施加一个始终竖直向上的 F，使杠杆
在水平位置保持平衡，下列说法正确的是( )
A．若将重物向左移动，保持杠杆水平平衡，则 F 将变大
B．将杠杆沿顺时针方向缓慢转动， F 将不变
C．将杠杆沿顺时针方向缓慢转动， F 将变大
题 6 图
D．将杠杆沿顺时针方向缓慢转动， F 将变小
7. 如题 7 图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，
电压表示数 U 与电流表示数 I 的关系图象如图乙所示，下列判断正确的是( )
A．电源电压为 4V
B．电路总功率的最大值为 1.2W
C．R 电功率的最小值为 0.6W
1
D．R 的最大阻值为 20Ω
2
二、 填空题（本大题 7 小题，每空 1 分，共 21 分）
题 7 图
8. 2019 年，中国探月工程“玉兔二号”月球车成功着陆月球面，开始巡视探测。月球车利用太阳能电池
为车上仪器和设备提供电能，太阳能属于 （选填“可再生 ”或“不可再生”） 能源；太阳能电池
将太阳能转化为 能； 月球车通过“鹊轿”中继星来实现和地球的信息和数据交换，这是利用了
（选填“超声波 ”或”电磁波”） 传道信息。
9. 如题 8 图所示，小球 A 静止在木块上，将钢球 B 从高为 h 的位置由静止释
放，与木块发生碰撞，木块向右运动，小球 A 落到正下方。 钢球 B 下落过程
中动能 ；若不考虑空气阻力，钢球 B 的机械能 （前两空选填“增
大”“减小”或“不变”） ；木块被撞出后，小球 A 由于具有 没有
随木块一起运动。
题 8 图
10. 妈妈在厨房用煮粽子，小强在客厅就闻到了粽子的香味，这是 现象， 煮粽子是通过
方式增大粽子内能的。电能可以使电灯发光，同时大量的热气散失在空气中， 但这些热气中含有的内能却
银体温计的原理是利用 的性质制成。
无法自动转化为电能，说明能量转化 性。
11. 红外线体温计红外线最大的特点是具有 ，红外线在生活中的应用还有
, 而常规的水
12. 小亮利用如题 12 图所示的实验装置探究平面镜的成像特点， 其中透明玻 璃与水平纸面 ，A1 和 A2、B1 和 B2 分别是两对蜡烛，它们每一对都要求 形状大小 的（选填“相同 ”或“不同”）。 他先后将两个大小不同
的蜡烛 A 和 B 放在白纸上的 M 点， 观测每次蜡烛所成像的大小。 该同学探究
1 \l "bkmark5" 1
的是：物体通过平面镜所成像的大小与 的关系。
题 12
13. 如题 13 图甲是小勇研究弹簧测力计的示数 F 与物体 A 下表面离
水面的距离 h 关系的实验装置。其中 A 是实心均匀圆柱形物体， 用弹
簧测力计提着物体 A，使其缓慢浸入水中（水未溢出），得到 F 与 h
的关系图象如图乙所示。（ g 取 10N/kg）
（1）物体 A 重为 N。
题 13
（2）完全浸没时， A 受到水的浮力为 N。
（3）物体 A 的密度为 kg/m3。
14. 如题 14 图所示，是某种电热器的电路图，电源电压 220V，R1 、R2 的
阻值分别为 110Ω、 220Ω,通过旋转扇形开关 S，接触不同触点，实
现高温、低温档位的转换， 若开关 S 的触点 b 接触点 c，此时电热器处
于 档， 正常工作时的电功率是 W，若在该档正常工作
1min，产生的热量是J。
三、作图题（共 7 分）
题 14 图
15.（1）小明站在地面上，用题 15-1 图所示滑轮组匀速提起重物， 画出
滑轮组的绕绳方法和物体所受的重力。
（2）完成题 15-2 图中透镜的光路。
（3）根据题 15-3 图中通电螺线管的 N 极，标出磁感线方向、小磁针的 N 极。（3 分）
题 15-1 图
题 15-2 图
题 15-3 图
四、实验题（本大题 3 小题，共 20 分）
16. （1）如题 16 图，物体长度是cm，温度计示数是 ℃,如图丙停表的读数为 s。
题 16（1）图
（2）某
同学为了测量
未知电阻 R 阻值， 选择了满足实验要求的实验器材，实验电路如题 16-2 图甲所示， 闭合开关 S，滑动变阻
x
器滑片 P 滑动到某一位置时，电压表、电流表的示数如图乙、 丙所示， 则 R 两端的电压为 V，通
x
过 R 的电流为 A，电阻 R 的阻值为 Ω。
x x
题 16（2）图
17. 小梦同学在做“比较不同物质的吸热能力”的实验时，使用完全相同的消精灯给水和煤法加热，得到
的实验数据如表：
物质 实验次数 质量 m/kg 升高的温度△t/℃ 加热时间 t/min
水 1 0.1 10 \l "bkmark2" 2
2 0.2 10 \l "bkmark6" 4
煤油 3 0.1 10 \l "bkmark7" 1
4 0.2 10 \l "bkmark8" 2
（1）实验中，记录加热时间的目的是 ；
（2）分析第 1、2 次或第 3、4 次实验数据，可以得出的初步结论是：同种物质升高相同温度时，吸收热
量的多少与物质的 有关； 分析第 1、3 次或第 2、4 次实验数据， 可以得出的切步结论是：
的不同物质 ，升高相同的温度时，吸收的热量不同。
（3）如果加热相同的时间，质量相同的水和媒油， 温度升高的多；
（4）该实验主要采用了 法，下列探究过程中也采用了这一方法的是 。
A．探究影响压力作用效果的因素 B．深究平面镜成像的特点
（5）小梦同学用规格相同的电加热器代替酒精灯完成了实验，认为用电加热器加热好一些，理由是：
（至少写出一条）。
18. 在“探究杠杆的平衡条件”实验中：
题 18 图
（1）如题 18 图甲中，为使杠杆在水平位置平衡，应将左端的平衡螺母向 侧调节。
（2）图乙中，实验中使杠杆处于水平平衡状态的目的是 ；若在 A 处下方再挂一
个钩码，则 B 处所挂钩码须向右移动 格，可使杠杆在水平位置再次平衡。如图（乙）， 若将 A、B
两点下方挂的钩码同时朝远离支点 O 方向移动一小格， 则杠杆 （选填“仍保持平衡”、“左
端下沉”或“右端下沉”）。
（3）杠杆处于图甲所示位置时，小李同学就在杠杆上挂钩码进行实验，小明认为这样操作会对实验产生
以下影响：
①杠杆自身重力可能会对实验产生影响
②可能不便于测量力臂或出现力臂测量错误
③无法得出杠杆平衡条件
你认为正确的是 。
A.①② B.①③ C.②③
（4）如图（丙）所示，若不在 B 点挂钩码，可改用弹簧测力计在 B 点向下拉杠杆，当测力计从 a 位置转
动到 b 位置时， 使杠杆仍在水平位置平衡， 其示数大小将 （选填“变大”、 “变小”或“不变”），
其原因是 。
五、计算题（本大题 2 小题， 19 题 6 分， 20 是 7 分，共 13 分）
19. 一汽车质量为 5×103kg，轮胎与地面接触面积为 4×250cm2 ，在一段平直公路上用 0.5h 均匀行驶了
54km，车受到阻力为车重的 0.1．求：
（1）该汽车对地面的压强
（2）该汽车牵引力所做的功
（3）该汽车牵引力的功率。
20. 一台电火锅，其内部结构简化如题 20 图所示。
（1）其中 R1 和 R2 都是电热丝（不考虑温度对电阻的影响）， S0 为加热保温自动切换开关，求？R2 的电阻 是多少？
（2）保温时电路的电流是多少?
（3）某天用电高峰期，小明断开家中其它用电器，只接通电火锅且处于加热状态，发现家中标有“220V 20A；
1200r/kW•h”的电能表 10min
题 20 图
内转了 200 转，求电火锅此时的实际电压是多少？
额定电压 220V
频率 50Hz
额定功率 加热 1210W
保温 44W
六、综合能力题（本大题 3 小题，共 18 分）
21. 小明在实验室探究凸透镜成像规律。
（1）他将一只凸透镜正对太阳光，如题 21 图甲所示纸板上出现的现象表明该透镜对光有 作用， 调
节纸板与透镜的距离，纸板上出现最小最亮的光斑，如图乙所示， 则该透镜的焦距为 cm。
题 21 图
（2）小明利用该透镜来探究凸透镜成像规律，实验前，组装并调整实验器材，使烛焰、透镜和光屏的中 心在 上，如图丙所示，此时在光屏上恰好呈现烛焰清晰的像。它成像的原理与
（照相机/投影仪/放大镜）工作原理相同。
（3）保持透镜的位置不变，将蜡烛移到 20cm 刻度线处，若要在光屏上再次看到清晰的像，可将光屏向
（左/右）移动，或者在物体和凸透镜之间加一个合适的 透镜。
23. 小林和小亮在电学实验室进行了如下实验。
（1）探究“电流与电阻的关系”
题 23 图
①小林利用四个定值电阻（阻值分别为 5Ω、 10Ω、 15Ω、 20Ω)、学生电源、电压表、规格为“25Ω 1A ” 的滑动变阻器、电流表、导线等实验器材， 按着如题 23 图甲所示电路进行。 检查发现电路中有一根导线
错误，请在图中错误的那根导线上打“ ×”,并用笔画线代替导线将电路连正确。
②改正后，闭合开关，移动滑动变阻器的滑片，发现电压表无示数，电流表有示数，其故障是定值电
阻 。
③排除故障后，把 5Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示， 其示
数为 A。
④要使定值电阻单独接入电路都能完成实验，电源电压不能高于V。
（2）测量“小灯泡额定功率”。
小亮在只有一只电压表的情况下， 连了如图丙所示的电路，测出了额定电压为 2.5V 的小灯泡的额定功率。
（已知电阻 R 的阻值为 20Ω,电源电压为 4.5V）。
1
①闭合开关 S，将开关 S 接 b（填“a”或“b”），调节变阻器的滑片使电压表的示数为 2.5Ⅴ时，小灯泡
1
正常发光。
②保持 R 的滑片不动， 闭合开关 S，将开关 S 接 a（填“a”或“b”），此时电压表的示数为 3V。
2 1
③小灯泡的额定功率 P ＝ W。
额
综合测试 3 参考答案
一、单项选择题。
1.B 2.C 3.C 4.D 5.B 6.B 7. D
二、 填空题（本大题 7 小题，每空 1 分，共 21 分）
8. 可再生； 电； 电磁波
9. 增大； 不变； 惯性
10. 扩散； 热传递； 方向
11.热效应； 遥控器； 液体的热胀冷缩
12. 垂直； 相同； 物体大小
13. 3； 2； 1.5×103
14. 低温； 220； 1.32×104
三、作图题（2 分+2 分+3 分，共 7 分）
N
四、实验题（本大题 3 小题，每空 1 分，共 20 分）
16.（1）2.33－2.35； 36； 337.5。（2）2.5； 0.5； 5
17. （1）比较吸热热量的多少；
（2）质量；相同质量；
（3）煤油；
（4）控制变量； A；
（5）电加热器使水和煤油在相同时间内吸热相同，实验误差更小，且操作方便。
18. （1）右；
（2）便于直接读出力臂； 1；左端下沉；
（3）A；
（4）变大； 力臂减小，弹簧测力计示数变大。
五、计算题（本大题 2 小题， 19 题 6 分， 20 是 7 分，共 13 分）
19. 解：（1）由题意可知，汽车在平直公路上，汽车对地面的压力 F ＝G ；汽车对地面的压强为：
压 车
p＝ ＝＝ ＝ ＝4.9×105Pa；（2 分）
（2）汽车水平面上匀速运动，牵引力 F 与所受阻力 f 是一对平衡力，因此 F ＝f，依据公式 W＝Fs 得：
牵 牵
W＝F 牵 S＝f S＝0.1×G S＝0.1m gS＝0.1×5×103kg×9.8N/kg×54×103m＝2.646×108J；（2 分）
车 车
（3）根据公式 P＝得： P＝ ＝ ＝1.47×105W。（2 分）
答：（1）该汽车对地面的压强是 4.9×105Pa；
（2）该汽车牵引力所做的功是 2.646×108J；
（3）该汽车牵引力的功率是 1.47×105W。
20. （1）当 S 闭合， S 接上端时，只有 R 连入电路，当 S 闭合， S 接下端时， R 、R 串联，
0 2 0 1 2
根据电阻的串并联特点和 P＝ 可知，只有 R 连入电路，电功率较大，为加热档，
2
P 加热 ＝1210W；R1、R2 串联，电功率较小，为保温档， P 保温 ＝44W，
由 P＝ 可得： R ＝ ＝ ＝40Ω;（2 分）
2
保
（2）I ＝ =44W/220V=0.2A（2 分）
的电能，电能表的转盘转 1200r，
= kW•h，（1 分）
（3）1200r/kW•h 表示电饭锅每消耗 1kW•h
则电能表转盘转 200r 消耗的电能： W=
电火锅此时的实际加热功率： P ＝ ＝ ＝1kW＝1000W；（1 分）
实
由 P＝ 可得实际电压： U ＝＝ ＝200V。（1 分）
实
答：（1）电阻 R 的阻值是 1060Ω;电阻 R 的阻值是 40Ω;
1 2
（2）电火锅此时的实际电压是 200V。
六、综合能力题（本大题 3 小题，共 18 分）
21. （1）会聚； 10.0； （2）同一高度；投影仪； （3）左；凹
23.（1）如图 短路 ； 0.4； 4.5； （2）0.5（2 分）
