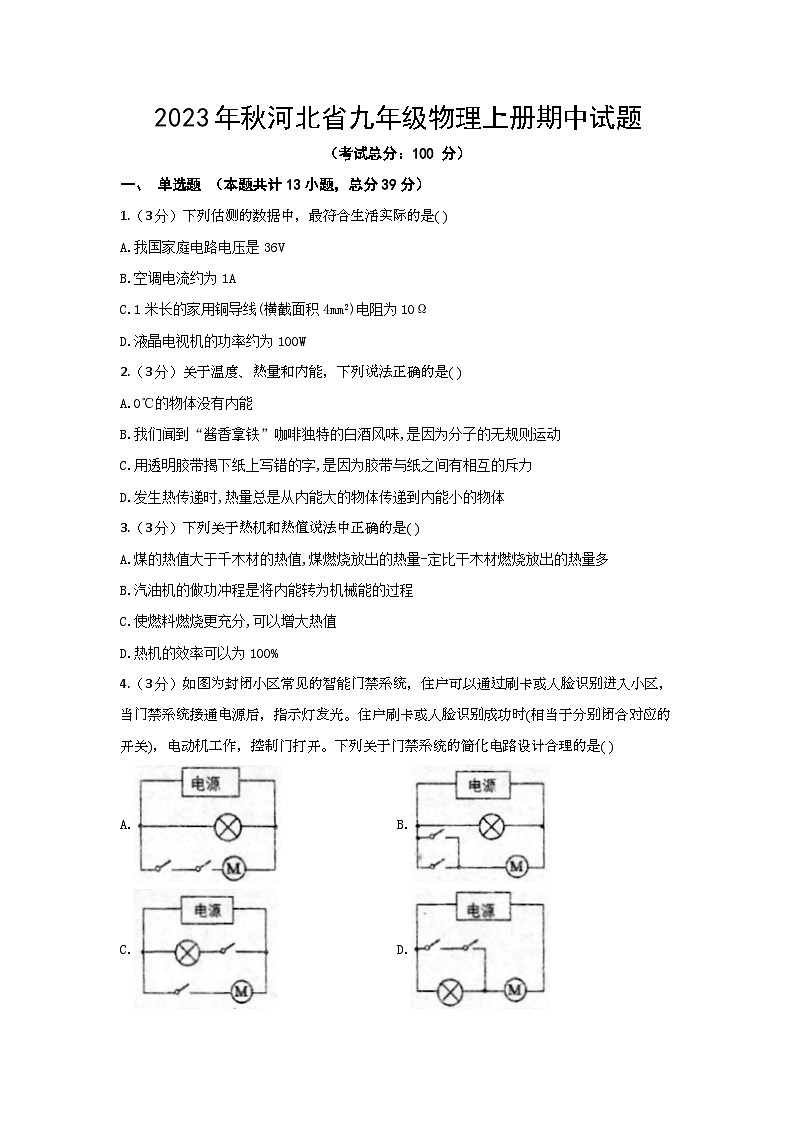

2023年秋河北省九年级物理上册期中试题（含答案）

这是一份2023年秋河北省九年级物理上册期中试题（含答案），共11页。试卷主要包含了 单选题， 多选题， 填空题， 实验题， 计算题等内容，欢迎下载使用。
一、 单选题 （本题共计13小题，总分39分）
1.（3分）下列估测的数据中，最符合生活实际的是( )
A.我国家庭电路电压是36V
B.空调电流约为1A
C.1米长的家用铜导线(横截面积4mm2)电阻为10Ω
D.液晶电视机的功率约为100W
2.（3分）关于温度、热量和内能，下列说法正确的是( )
A.0℃的物体没有内能
B.我们闻到“酱香拿铁”咖啡独特的白酒风味,是因为分子的无规则运动
C.用透明胶带揭下纸上写错的字,是因为胶带与纸之间有相互的斥力
D.发生热传递时,热量总是从内能大的物体传递到内能小的物体
3.（3分）下列关于热机和热值说法中正确的是( )
A.煤的热值大于千木材的热值,煤燃烧放出的热量-定比干木材燃烧放出的热量多
B.汽油机的做功冲程是将内能转为机械能的过程
C.使燃料燃烧更充分,可以增大热值
D.热机的效率可以为100%
4.（3分）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关)，电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是( )
A.B.
C.D.

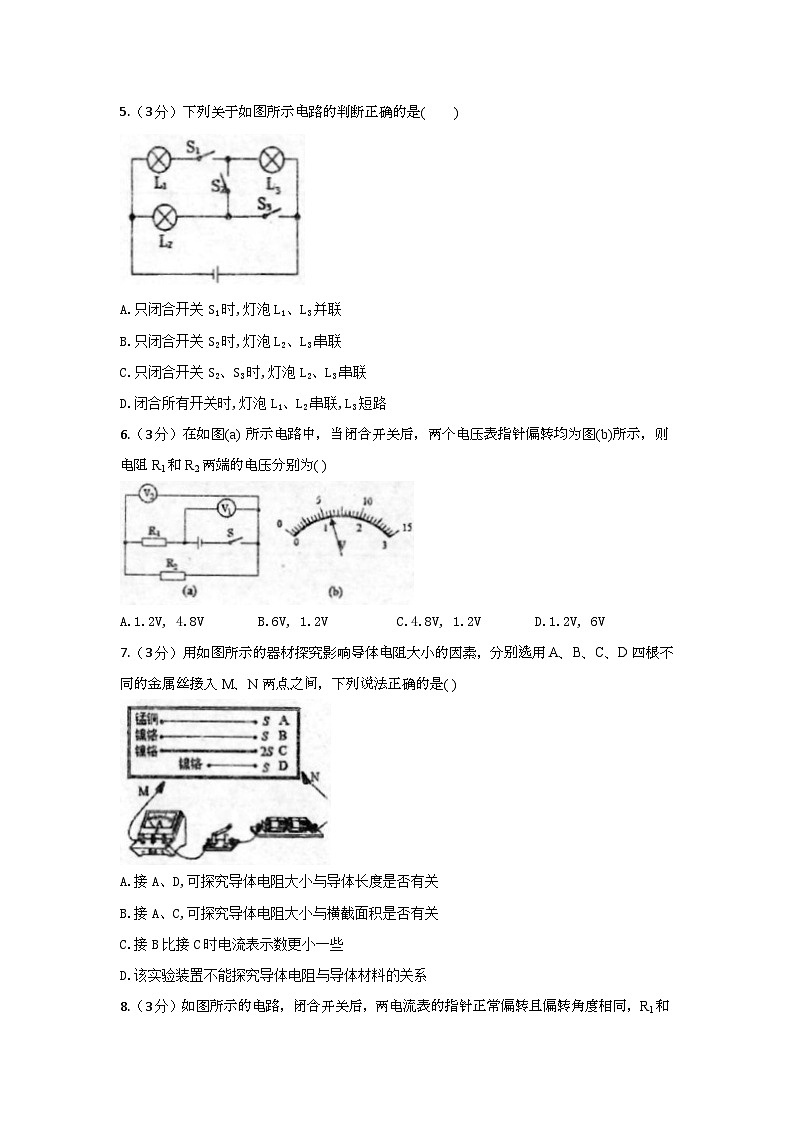

5.（3分）下列关于如图所示电路的判断正确的是( )
A.只闭合开关S1时,灯泡L1、L3并联
B.只闭合开关S2时,灯泡L2、L3串联
C.只闭合开关S2、S3时,灯泡L2、L3串联
D.闭合所有开关时,灯泡L1、L2串联,L3短路
6.（3分）在如图(a) 所示电路中，当闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2两端的电压分别为( )
, 4.8VB.6V, 1.2V, 1.2V, 6V
7.（3分）用如图所示的器材探究影响导体电阻大小的因素，分别选用A、B、C、D四根不同的金属丝接入M、N两点之间，下列说法正确的是( )
A.接A、D,可探究导体电阻大小与导体长度是否有关
B.接A、C,可探究导体电阻大小与横截面积是否有关
C.接B比接C时电流表示数更小一些
D.该实验装置不能探究导体电阻与导体材料的关系

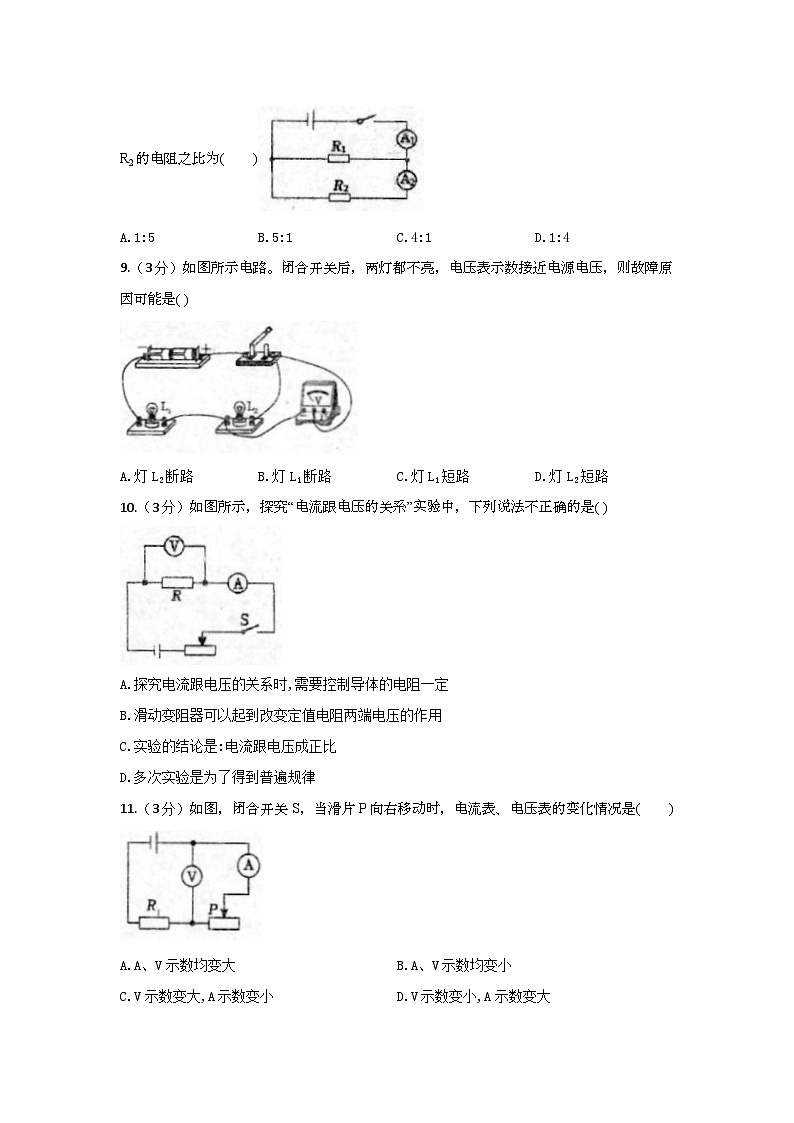

8.（3分）如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，R1和R2的电阻之比为( )
A.1:5B.5:1C.4:1D.1:4
9.（3分）如图所示电路。闭合开关后，两灯都不亮，电压表示数接近电源电压，则故障原因可能是( )
A.灯L2断路B.灯L1断路C.灯L1短路D.灯L2短路
10.（3分）如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是( )
A.探究电流跟电压的关系时,需要控制导体的电阻一定
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验的结论是:电流跟电压成正比
D.多次实验是为了得到普遍规律
11.（3分）如图，闭合开关S，当滑片P向右移动时，电流表、电压表的变化情况是( )
A.A、V示数均变大B.A、V示数均变小
C.V示数变大,A示数变小D.V示数变小,A示数变大
12.（3分）图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是( )
A.电能表是计量电功率的仪表
B.该家庭在这一个月的时间内总共用电2000kW·h
C.该电能表工作时电路允许接入的最大功率2200W
D.该电能表转盘每转过600转,电路消耗电能0.5kW+h
13.（3分）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是( )
A.图乙中曲线A表示电阻R的I-U关系图象
B.当电源电压为4V时,电流表示数为0.5A
C.当电源电压为4V时,小灯泡的电流为0.4A
D.当电流表示数为0. 25A时,电源电压为2V
二、 多选题 （本题共计3小题，总分9分）
14.（3分）如图所示，电源电压不变，闭合开关S、S1时，灯泡发光，电压表和两个电流表都有示数。当断开S1时，下列说法正确的是()
A.电流表A1的示数不变,电压表V的示数不变
B.电压表V和电流表A的比值变大
C.灯泡的亮度不变,电压表V的示数变大
D.电流表A和电压表V的示数均不变
15.（3分）如图所示电路，电源两端电压为U=4.5V且保持不变，电阻R≈10Ω，滑动变阻器R上标有“20Ω 1A" 的字样，电流表的量程为00.6 A.两个电压表的量程均为03V，在保证电路安全的条件下，下列说法中正确的是( )
A.电流表A的示数范围为
B.电压表V,示数范围为0-3V
C.电压表V.示数范围为1.53V
D.滑动变阻器R的阻值取值范围为520 Ω
16.（3分）如图所示，电源电压恒定，灯L的规格为“12V 1A" (即正常工作时的电压和电流)且不考虑灯丝电阻随温度的变化，滑动变阻器R2上标有“?Ω 2A" (最大阻值不清晰)。在电路安全的前提下，操作如下:当闭合开关S1、S2、S3，滑片移动到最左端时，灯泡正常发光；当只闭合开关S1，滑片移动到接入阻值为Ra时电压表示数是7.2V，Ra为滑动变阻器最大阻值的14，此时电流表示数为I1；还是只闭合开关S1，滑片移动到接入阻值为Rb=2Ra时，电压表的示数比刚才变化了1.2V，此时电流表示数为I2。
A.电源电压为12V
B.题中两次电流表示数之比I1:I2=3:4
C.滑动变阻器的最大阻值R等于50Ω
D.通过开关的通断、滑动变阻器滑片的移动,整个电路工作时的最小电流为0.2A
三、 填空题 （本题共计5小题，总分24分）
17.（6分）“拔丝地瓜”是很多人喜欢的菜品。能闻到刚出锅的“拔丝地瓜”香气浓郁，这是_____现象；夹起一块地瓜就会拉出很长的丝，是因为分子间存在_____________；在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的，这是因为水的_________较大。
18.（4分）如图所示，验电器是检验物体是否带电的仪器，它的工作原理是______________________；用被丝绸摩擦过的玻璃棒接触验电器的金属球，验电器金属箔片张开，此时金属箔片上带___(选填“正”或“负”)电。
19.（4分）将一个硅二极管和阻值为23Q的定值电阻串联.闭合开关，二极管导通，其两端电压为0.7V，电流表的示数为0.1 A.则电源电压为______V，定值电阻消耗的电功率为____ W.
20.（4分）如图所示，为某款电子测温仪及其工作原理图，已知电源电压保持不变，R0为定值电阻，热敏电阻R的阻值随着温度的升高而增大。显示仪是由____ (选填“电流”或“电压”)表改装而成；被测者体温越高，则显示仪的示数越____ (选填“大"或“小”)。
21.（6分）如图甲电路中，电源电压保持不变，R0、R1均为定值电阻(R1允许通过的最大电流为0.5A)，电阻R2为滑动变阻器(10Ω 1A)，电流表的量程为00.6A。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化关系如图乙，当滑片在b端时电流表示数为0.3A。若滑片置于变阻器的中点位置，电流表示数为0.4A；则电阻R两端的电压为_____V，R1的阻值为_____Ω，电源电压_______V。
四、 实验题 （本题共计2小题，总分15分）
22.（7分）现有下列器材：恒定电源(15V)、定值电阻(10Ω、20Ω、25Ω和30Ω各一个)、电流表、电压表、开关、滑动变阻器(100Ω，1A)和导线若干。小明设计了如图甲所示的电路图探究“电流与电阻的关系”.
(1)根据甲图，请用笔面线代替导线将如图乙所示的电路连接完整；
(2)注意在连接电路时，开关必须处于______状态；
(3)滑动变阻器在电路中作用有保护电路和______________________的作用；
(4)实验过程中，他先将10Ω的定值电阻接入电路，调节滑动变阻器滑片，使电压表示数为3V，测得电流表示数为0.3A，断开开关，保持滑片位置不动，直接用20Ω的电阻替换10Ω的电阻，闭合开关后，发现电流表读数______(选填“大于”或“小于”)0.15A，为了继续完成实验，他应将滑动变阻器的滑片向______ (选填“左”或“右”)移。
(5)他将10Ω、20Ω、25Ω三个定值电阻分别接入电路中，调节滑动变阻器滑片，读出电流表的示数，数据如表所示，由此得出结论_______________________________________
(6)接着他又将30Ω的定值电阻接入电路中，闭合开关后，发现无论怎样移动滑动变阻器滑片，电压表示数都不能为3V。为顺利完成以上所有探究，他设计了如下四个调整方案，你认为可行的是______
A.如果只调整电压表的示数,则应控制电压表示数范围为4V 10V;
B.如果只更换定值电阻,则更换的电阻阻值范围是3Ω25Ω;
C.如果只更换滑动变阻器,则更换的滑动变阻器最大阻值不小于120Ω;
D.如果只更换电源,则更换的电源电压范围是3V13V。
23.（8分）在“伏安法测电阻"的实验中：
(1)测量额定电压为“2.5V”的小灯泡正常工作时的电阻。测量依据的原理是________________________。
(2)正确连接电路后，闭合开关前滑动变阻器的滑片应位于最______端(填左或右)。
(3)如图1所示实验电路，闭合开关S，移动滑片P，发现灯泡始终不亮，电流表示数为零，电压表示数等于电源电压，则判断故障可能是_______。
(4)排除故障后继续实验。闭合开关，电压表示数为2V，若要测额定电压下小灯泡的电阻，则应将滑动变阻器的滑片P向________移，直到电压表的示数为2.5V，此时电流表的示数为_______A (如图2)，则小灯泡正常工作时的电阻是___ Ω(结果保留小数点后两位)。
(5)小明认为，应该多次测量不同电压下小灯泡的电阻，求出平均值才更精确，你认为他的观点是否合理____________；
(6)小明要测量额定电压为U的小灯泡正常工作时的电阻，设计了以下四种方案，电源电压不变，R为已知电阻，在不改变电路连接的情况下可行的是_____(仅一项正确)。
五、 计算题 （本题共计2小题，总分13分）
24.（6分）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A。求：
(1)R1阻值为多少? .
(2)当S2闭合，S1、S3断开时，电压表示数为多少?
(3)当S1、S3闭合，S2.断开时，电流表示数为多少?
25.（7分）如图所示的电路，电源电压大小保持不变，电阻R1=30Ω，R2=15Ω，滑动变阻器R3的规格为“40Ω 0.5A"。电压表和电流表接入电路的量程分别为015V和03A。
(1)只闭合S1，电流表的示数为0.2A，求电源电压；
(2)同时闭合S1、S2、S3，当P置于R3中点时，求通过电流表的电流；
(3)只闭合S2，电压表改用0-3V的量程，在保证电路各元件安全的前提下，求滑动变阻器R3可调节的阻值范围。
答案
一、 单选题 （本题共计13小题，总分39分）
1.（3分）【答案】D
2.（3分）【答案】B
3.（3分）【答案】B
4.（3分）【答案】B
5.（3分）【答案】B
6.（3分）【答案】C
7.（3分）【答案】C
8.（3分）【答案】D
9.（3分）【答案】A
10.（3分）【答案】C
11.（3分）【答案】C
12.（3分）【答案】D
13.（3分）【答案】D
二、 多选题 （本题共计3小题，总分9分）
14.（3分）【答案】AB
15.（3分）【答案】ACD
16.（3分）【答案】AD
三、 填空题 （本题共计5小题，总分24分）
17.（6分）【答案】扩散
引力
比热容
18.（4分）【答案】同种电荷相互排斥
正
19.（4分）【答案】3V
0.23W
20.（4分）【答案】电压
大
21.（6分）【答案】3V或2V
8
6
四、 实验题 （本题共计2小题，总分15分）
22.（7分）(1)略
(2)断开
(3)控制定值电阻两端的电压不变
(4)大于 左
(5)当电压一定时，电流与电阻成反比
(6)CD
23.（8分）(1)R=UI
(2)右
(3)灯泡断路
(4)左 0.3 8.33
(5)不合理
(6)D
五、 计算题 （本题共计2小题，总分13分）
24.（6分）(1)5Ω
(2)2V
(3)0.6A
25.（7分）(1)9V
(2)0.75A
(3)3Ω-7.5 Ω
