粤教版 (2019)必修 第三册第四节 练习使用多用电表同步练习题

这是一份粤教版 (2019)必修 第三册第四节 练习使用多用电表同步练习题，共3页。

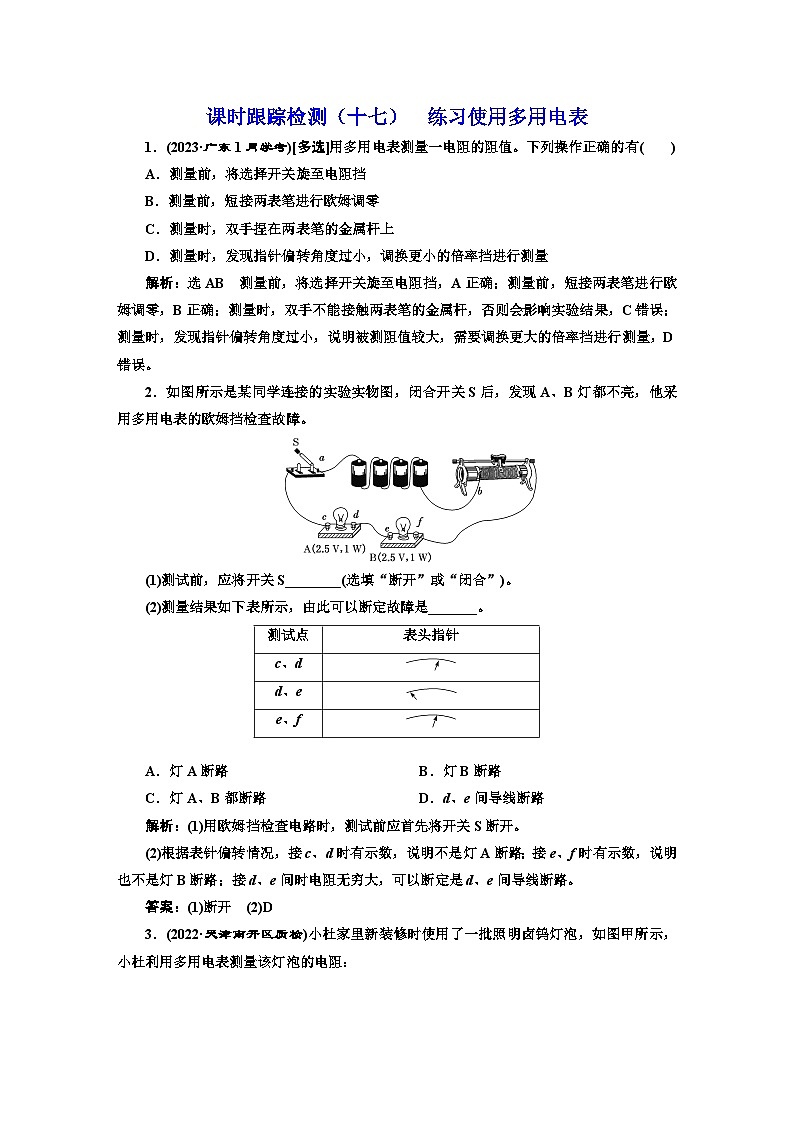

A．测量前，将选择开关旋至电阻挡
B．测量前，短接两表笔进行欧姆调零
C．测量时，双手捏在两表笔的金属杆上
D．测量时，发现指针偏转角度过小，调换更小的倍率挡进行测量
解析：选AB 测量前，将选择开关旋至电阻挡，A正确；测量前，短接两表笔进行欧姆调零，B正确；测量时，双手不能接触两表笔的金属杆，否则会影响实验结果，C错误；测量时，发现指针偏转角度过小，说明被测阻值较大，需要调换更大的倍率挡进行测量，D错误。
2．如图所示是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用多用电表的欧姆挡检查故障。
(1)测试前，应将开关S________(选填“断开”或“闭合”)。
(2)测量结果如下表所示，由此可以断定故障是_______。
A．灯A断路 B．灯B断路
C．灯A、B都断路 D．d、e间导线断路
解析：(1)用欧姆挡检查电路时，测试前应首先将开关S断开。
(2)根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e间时电阻无穷大，可以断定是d、e间导线断路。
答案：(1)断开 (2)D
3．(2022·天津南开区质检)小杜家里新装修时使用了一批照明卤钨灯泡，如图甲所示，小杜利用多用电表测量该灯泡的电阻：
(1)小杜拿到多用电表后，选择“×100”挡，红黑表笔短接后指针位置如图乙所示，他应该调节________(填“S”或“T”或“K”)。
(2)校准之后，用红黑表笔分别接触卤钨灯泡的两脚，发现指针偏角太大，为了使测量结果更准确，则需要更换________(填“×1 k”或“×10”)挡位，正确操作后，指针位置如图丙所示，则该灯泡电阻为________Ω。
(3)小杜翻阅了该产品的说明书，说明书上写着“额定电压220 V,65 W”，小杜根据计算得知电阻约为745 Ω，这与实际测量结果相差较大，其主要原因可能是________________________________________________________________________。
解析：(1)红黑表笔短接后指针没有满偏，说明需要欧姆调零，即调节T旋钮即可。
(2)指针偏角太大，说明挡位选择过大，则应该换用“×10”挡位，根据多用电表读数方法，测量结果为24×10 Ω＝240 Ω。
(3)灯泡发光时温度很高，使得灯丝电阻率变大，因此导致计算结果中的电阻比多用电表测量结果大很多。
答案：(1)T (2)×10 240 (3)灯泡发光时温度很高，使得灯丝电阻率变大，因此导致计算结果中的电阻比多用电表测量结果大很多
4．为确定某电子元件的电学特性，做如下测量。
(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转角度过大，因此需选择__________倍率的电阻挡(选填“×10”或“×1 k”)，并__________再进行测量，多用电表的示数如图甲所示，测量结果为________ Ω。
(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成如图乙所示电路。添加连线，使电路能测量该元件完整的伏安特性。本实验中使用多用电表测电压，多用电表的选择开关应调到________挡(选填“直流电压10 V”或“直流电压50 V”)。
解析：(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转角度过大，说明电阻较小，因此需选择“×10”倍率的电阻挡，并在欧姆调零后再进行测量，多用电表的测量结果为70 Ω。
(2)要测量该元件完整的伏安特性，必须连接成分压电路，如图。
本实验中使用多用电表测额定电压为9 V的待测元件两端的电压，多用电表的选择开关应调到直流电压10 V挡。
答案：(1)×10 欧姆调零 70 (2)电路见解析图 直流电压10 V测试点
表头指针
c、d
d、e
e、f
