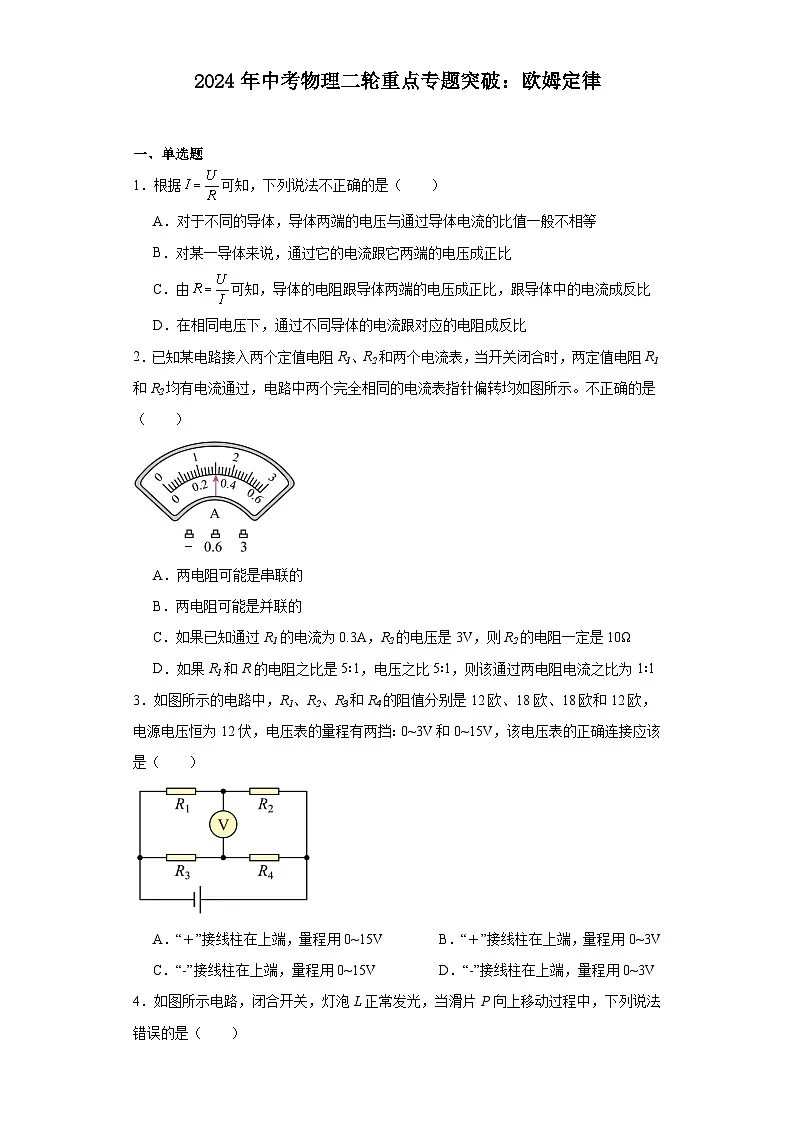

2024年中考物理二轮重点专题突破：欧姆定律（含答案）

这是一份2024年中考物理二轮重点专题突破：欧姆定律（含答案），共8页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．根据可知，下列说法不正确的是（ ）
A．对于不同的导体，导体两端的电压与通过导体电流的比值一般不相等
B．对某一导体来说，通过它的电流跟它两端的电压成正比
C．由可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
D．在相同电压下，通过不同导体的电流跟对应的电阻成反比
2．已知某电路接入两个定值电阻R1、R2和两个电流表，当开关闭合时，两定值电阻R1和R2均有电流通过，电路中两个完全相同的电流表指针偏转均如图所示。不正确的是（ ）
A．两电阻可能是串联的
B．两电阻可能是并联的
C．如果已知通过R1的电流为0.3A，R2的电压是3V，则R2的电阻一定是10Ω
D．如果R1和R的电阻之比是5∶1，电压之比5∶1，则该通过两电阻电流之比为1∶1
3．如图所示的电路中，R1、R2、R3和R4的阻值分别是12欧、18欧、18欧和12欧，电源电压恒为12伏，电压表的量程有两挡：0~3V和0~15V，该电压表的正确连接应该是（ ）
A．“＋”接线柱在上端，量程用0~15V B．“＋”接线柱在上端，量程用0~3V
C．“-”接线柱在上端，量程用0~15V D．“-”接线柱在上端，量程用0~3V

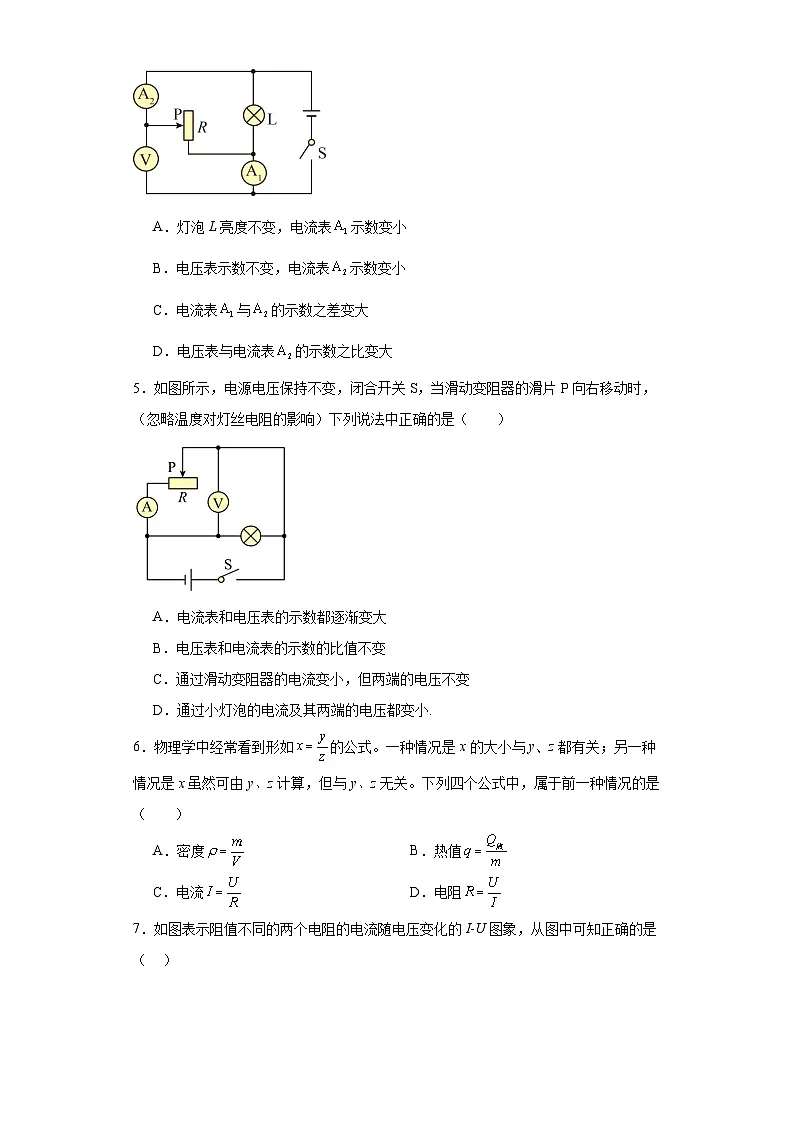

4．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动过程中，下列说法错误的是（ ）
A．灯泡L亮度不变，电流表示数变小
B．电压表示数不变，电流表示数变小
C．电流表与的示数之差变大
D．电压表与电流表的示数之比变大
5．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，（忽略温度对灯丝电阻的影响）下列说法中正确的是（ ）
A．电流表和电压表的示数都逐渐变大
B．电压表和电流表的示数的比值不变
C．通过滑动变阻器的电流变小，但两端的电压不变
D．通过小灯泡的电流及其两端的电压都变小.
6．物理学中经常看到形如的公式。一种情况是x的大小与y、z都有关；另一种情况是x虽然可由y、z计算，但与y、z无关。下列四个公式中，属于前一种情况的是（ ）
A．密度B．热值
C．电流D．电阻

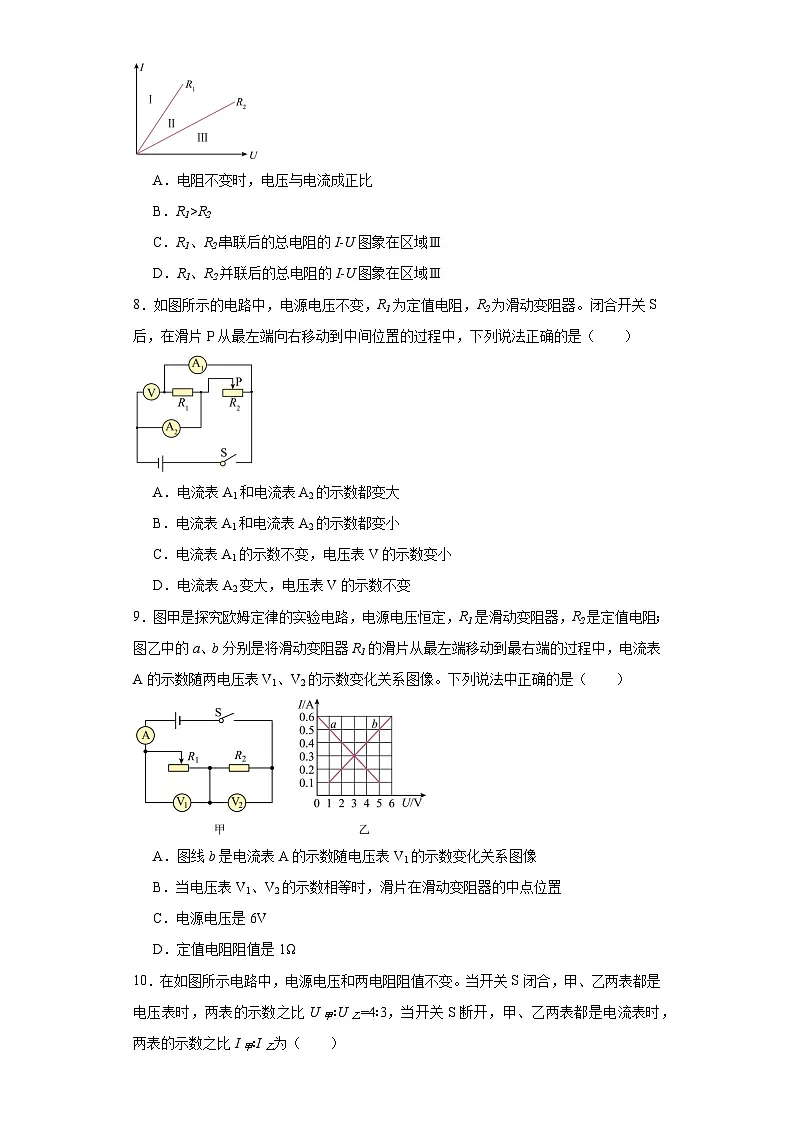

7．如图表示阻值不同的两个电阻的电流随电压变化的I-U图象，从图中可知正确的是（ ）
A．电阻不变时，电压与电流成正比
B．R1>R2
C．R1、R2串联后的总电阻的I-U图象在区域Ⅲ
D．R1、R2并联后的总电阻的I-U图象在区域Ⅲ
8．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑片P从最左端向右移动到中间位置的过程中，下列说法正确的是（ ）
A．电流表A1和电流表A2的示数都变大
B．电流表A1和电流表A2的示数都变小
C．电流表A1的示数不变，电压表V的示数变小
D．电流表A2变大，电压表V的示数不变
9．图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图像。下列说法中正确的是（ ）
A．图线b是电流表A的示数随电压表V1的示数变化关系图像
B．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C．电源电压是6V
D．定值电阻阻值是1Ω
10．在如图所示电路中，电源电压和两电阻阻值不变。当开关S闭合，甲、乙两表都是电压表时，两表的示数之比U甲∶U乙=4∶3，当开关S断开，甲、乙两表都是电流表时，两表的示数之比I甲∶I乙为（ ）
A．3∶lB．3∶4C．2∶3D．1∶4
二、填空题
11．一只迷你型小收音机，正常工作时需要两节7号电池，正常工作电流为300mA，现在手边只有一只可提供4.5V电压的稳压电源，如想让该收音机正常工作，应串联一个 Ω电阻。
12．如图所示，当夹子在铅笔芯上向左滑动时，灯泡的亮度将 （“填“变亮”、“变暗”或“不变”），这是通过改变铅笔芯连入电路中的 来改变其电阻的大小，实验器材中的 就是根据这一原理制成的。

13．在如图所示的电路中，R1=10Ω，电源电压保持不变，当电键闭合，滑动变阻器R2的滑片P置于最右端时，电压表示数为4伏；当滑片P移至R2中点时，电压表的示数为6伏，则电源电压为 V。
14．体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，定值电阻R0=15Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，踏板重力不计。闭合开关S，当体重计空载时，电流为0.2A，电源电压为 V。此体重计所能测量的最大体重为 kg。（g取10N/kg）
15．现有两个电阻R1、R2，分别标有“8V 1A”和“6V 0.6A”的字样。当将它们并联使用时，干路最大电流是 A，串联使用时，电路两端允许加的最大电压是 V。
三、作图题
16．请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小。
四、实验题
17．某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。
(1)用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉） 。
(2)连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为 。
(3)当R的电阻由5Ω更换为10Ω时，闭合开关后，滑动变阻器的滑片应向 （填“左”或“右”）端滑动；
(4)分析图乙的数据可得到的实验结论 。
18．小红测量一小灯泡 （额定电压为2.5V） 正常发光时的电阻， 电源电压保持3V不变， 滑动变阻器的规格是“10Ω 1A”。
（1）图甲为实验电路图， 图中的圆圈分别表示电流表和电压表， 请在圆圈内填入相应的字母；( )
（2）正确连接电路后， 将滑动变阻器的滑片移至电阻值最大处， 闭合开关。要使小灯泡正常发光，应进行的操作是： ；
（3）正确完成上述操作后， 电流表的示数如图乙所示， 则小灯泡正常发光时的电阻为 ； （结果保留一位小数）
（4）小灯泡正常发光时， 因灯丝断路突然熄灭， 若其他元件均完好， 则此时电压表的示数 （选填“小于”“等于”或“大于”）2.5 。
五、计算题
19．滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小。小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示，电源两端电压U为6V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）滑动变阻器的规格“50Ω 0.5A”，开关S闭合后，求：
（1）滑片滑到阻值最大处，求流过小灯泡的电流？
（2）为保证电路安全，求滑动变阻器接入电路的最小阻值？
20．如图所示，闭合开关S，当滑动变阻器R2的滑片P移到a端时，电压表示数为6V，电流表示数为0.6A，当滑片P移到b端时，电流表示数为0.2A，求：
①电阻R1的阻值和电源电压；
②当滑片P移到b端时，电压表的示数；
③滑动变阻器的最大阻值。
参考答案：
1．C 2．C 3．D 4．C 5．C 6．C 7．C 8．D 9．C 10．D
11．5
12． 变亮 长度 滑动变阻器
13．12
14． 12 120
15． 1.35 10.8
16．
17． 定值电阻R断路 右 当导体两端电压一定时，通过导体的电流与导体的电阻成反比
18． 向右移动滑片直至灯泡两端的电压为2.5V 7.8 大于
19．(1)0.1A；(2)2Ω
20．(1)10Ω、6V；(2)2V；(3)20Ω
