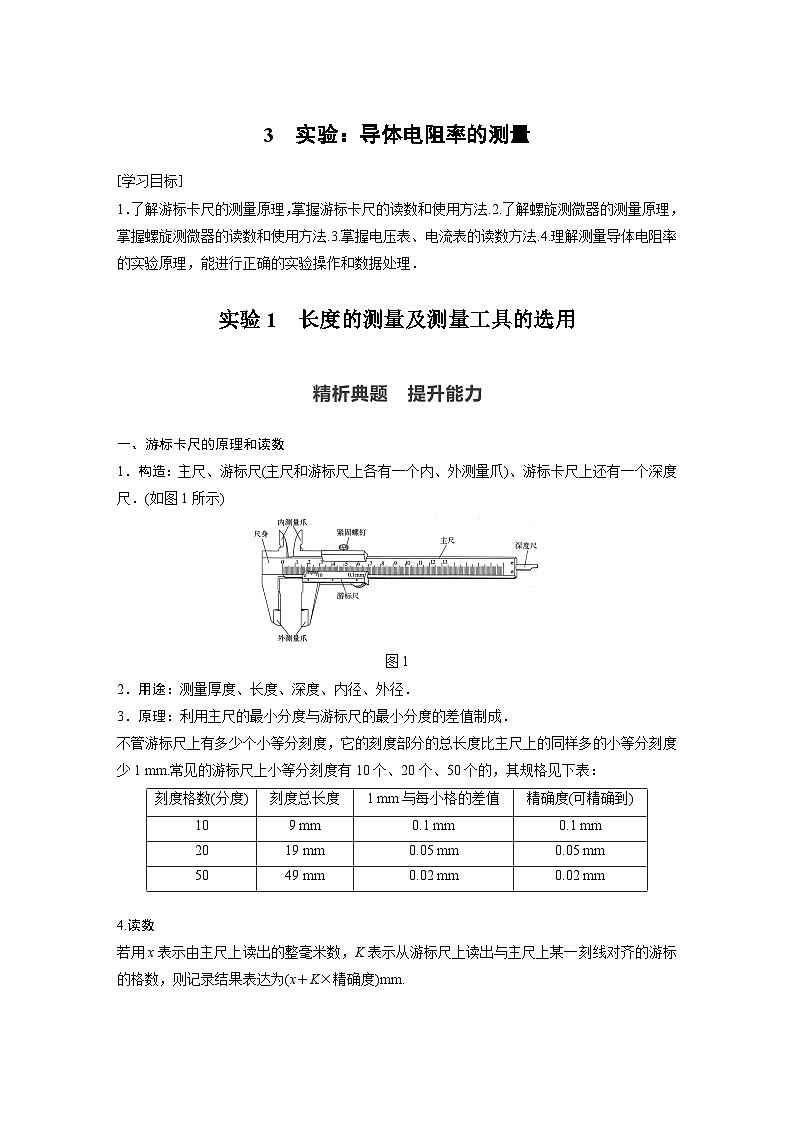

高中物理人教版 (2019)必修 第三册3 实验：导体电阻率的测量导学案

这是一份高中物理人教版 (2019)必修 第三册3 实验：导体电阻率的测量导学案，共6页。
1．了解游标卡尺的测量原理，掌握游标卡尺的读数和使用方法.2.了解螺旋测微器的测量原理，掌握螺旋测微器的读数和使用方法.3.掌握电压表、电流表的读数方法.4.理解测量导体电阻率的实验原理，能进行正确的实验操作和数据处理．
实验1 长度的测量及测量工具的选用
一、游标卡尺的原理和读数
1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图1所示)
图1
2．用途：测量厚度、长度、深度、内径、外径．
3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．
不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标尺上小等分刻度有10个、20个、50个的，其规格见下表：
4.读数
若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.

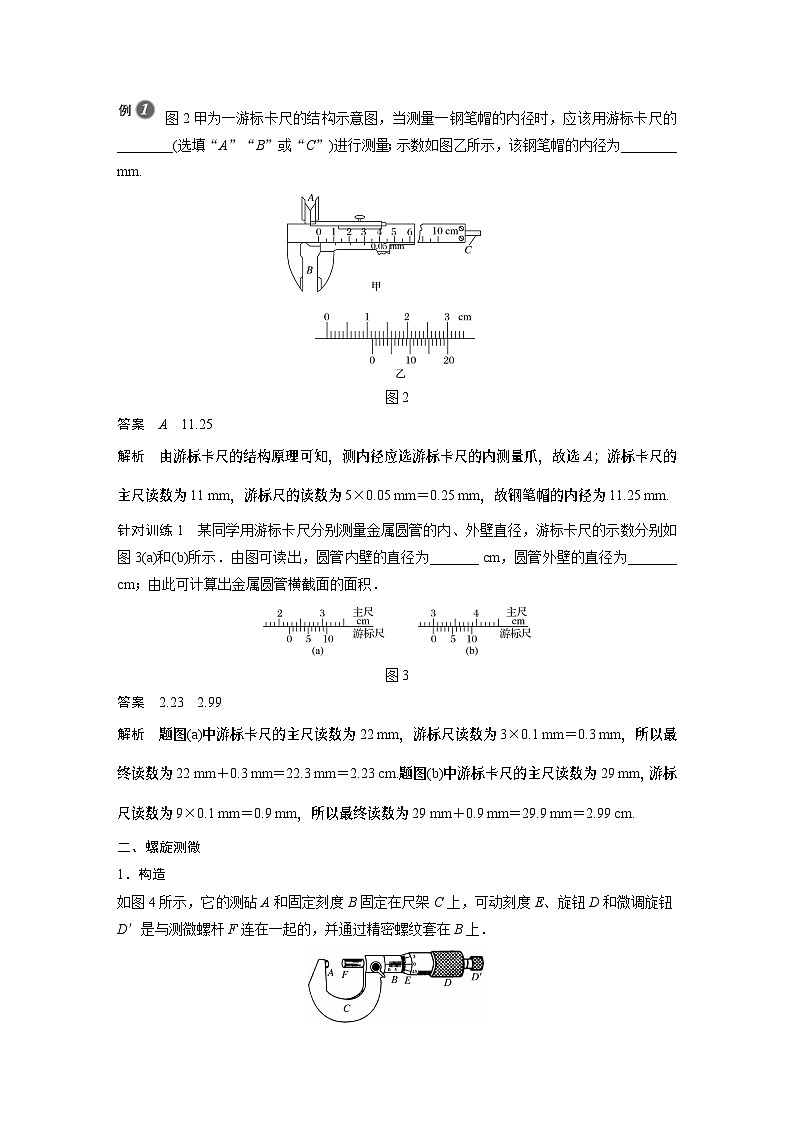

图2甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该用游标卡尺的________(选填“A”“B”或“C”)进行测量；示数如图乙所示，该钢笔帽的内径为________ mm.
图2
答案 A 11.25
解析 由游标卡尺的结构原理可知，测内径应选游标卡尺的内测量爪，故选A；游标卡尺的主尺读数为11 mm，游标尺的读数为5×0.05 mm＝0.25 mm，故钢笔帽的内径为11.25 mm.
针对训练1 某同学用游标卡尺分别测量金属圆管的内、外壁直径，游标卡尺的示数分别如图3(a)和(b)所示．由图可读出，圆管内壁的直径为_______ cm，圆管外壁的直径为_______ cm；由此可计算出金属圆管横截面的面积．
图3
答案 2.23 2.99
解析 题图(a)中游标卡尺的主尺读数为22 mm，游标尺读数为3×0.1 mm＝0.3 mm，所以最终读数为22 mm＋0.3 mm＝22.3 mm＝2.23 cm.题图(b)中游标卡尺的主尺读数为29 mm，游标尺读数为9×0.1 mm＝0.9 mm，所以最终读数为29 mm＋0.9 mm＝29.9 mm＝2.99 cm.
二、螺旋测微
1．构造
如图4所示，它的测砧A和固定刻度B固定在尺架C上，可动刻度E、旋钮D和微调旋钮D′是与测微螺杆F连在一起的，并通过精密螺纹套在B上．
图4

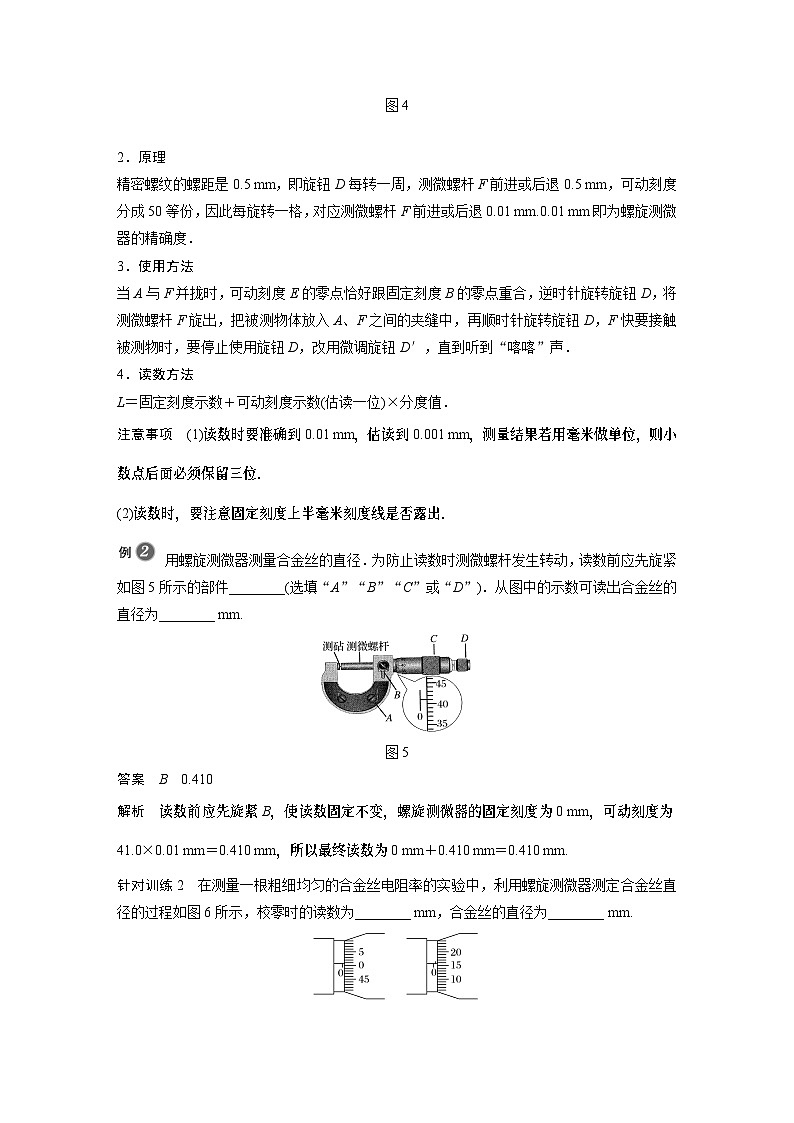

2．原理
精密螺纹的螺距是0.5 mm，即旋钮D每转一周，测微螺杆F前进或后退0.5 mm，可动刻度分成50等份，因此每旋转一格，对应测微螺杆F前进或后退0.01 mm即为螺旋测微器的精确度．
3．使用方法
当A与F并拢时，可动刻度E的零点恰好跟固定刻度B的零点重合，逆时针旋转旋钮D，将测微螺杆F旋出，把被测物体放入A、F之间的夹缝中，再顺时针旋转旋钮D，F快要接触被测物时，要停止使用旋钮D，改用微调旋钮D′，直到听到“喀喀”声．
4．读数方法
L＝固定刻度示数＋可动刻度示数(估读一位)×分度值．
注意事项 (1)读数时要准确到0.01 mm，估读到0.001 mm，测量结果若用毫米做单位，则小数点后面必须保留三位．
(2)读数时，要注意固定刻度上半毫米刻度线是否露出．
用螺旋测微器测量合金丝的直径．为防止读数时测微螺杆发生转动，读数前应先旋紧如图5所示的部件________(选填“A”“B”“C”或“D”)．从图中的示数可读出合金丝的直径为________ mm.
图5
答案 B 0.410
解析 读数前应先旋紧B，使读数固定不变，螺旋测微器的固定刻度为0 mm，可动刻度为41.0×0.01 mm＝0.410 mm，所以最终读数为0 mm＋0.410 mm＝0.410 mm.
针对训练2 在测量一根粗细均匀的合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图6所示，校零时的读数为________ mm，合金丝的直径为________ mm.
图6
答案 0.007 0.650
解析 校零时可动刻度为0.7格，故读数为0.7×0.01 mm＝0.007 mm，测量时固定刻度上读数为0.5 mm，可动刻度为15.7格，故读数为0.5 mm＋15.7×0.01 mm＝0.657 mm.合金丝的直径为两次读数之差，D＝0.657 mm－0.007 mm＝0.650 mm.
三、电压表、电流表的读数
电压表、电流表的读数方法
1．首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值．
2．根据表盘总的刻度数确定精确度，即每一小格表示的值，同时确定读数有效数字所在的位数．
3．按照指针的实际位置进行读数．
4．(1)0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度是0.1 V和0.1 A，读到0.1的下一位，即读到小数点后面两位．
(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.
(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.
如图7为电流表和电压表的刻度盘．
图7
(1)图甲使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用3 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A.
(2)图乙使用较小量程时，每小格表示________V，图中表针的示数为______V．若使用的是较大量程，则这时表盘刻度每小格表示______V，图中表针示数为______V.
答案 (1)0.02 0.44 0.1 2.20
(2)0.1 1.70 0.5 8.5
解析 (1)使用0.6 A量程时，刻度盘上的每一小格为0.02 A，表针示数为0.44 A；当使用3 A量程时，每一小格为0.1 A，表针示数为2.20 A.
(2)使用3 V量程时，每小格表示0.1 V，表针示数为1.70 V；使用15 V量程时，每小格为0.5 V，表针示数为8.5 V.
1．如图8甲、乙、丙所示的三把游标卡尺，它们的游标尺分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为________ mm、________ mm、________ mm.
图8
答案 16.6 23.85 10.46
2．(1)使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图9甲中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为________ cm；
(2)从图乙中可读出金属丝的直径为________ mm.
图9
答案 (1)5.45 (2)0.520
解析 (1)游标上有10个小等分刻度，游标尺长度是9 mm，游标卡尺的固定刻度与游标尺对齐的刻度读数为59 mm，游标尺上第5个刻度游标读数为0.9×5 mm＝4.5 mm，所以最终读数为：59 mm－4.5 mm＝54.5 mm＝5.45 cm.
(2)d＝0.5 mm＋2.0×0.01 mm＝0.520 mm.
3．某学生在用螺旋测微器测定某一金属丝的直径时，测得的结果如图10甲所示，则该金属丝的直径d＝________ mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测得一工件的长度，测得的结果如图乙所示，则该工件的长度L＝________ cm.
图10
答案 3.205 5.015
4．电流表量程一般有两种：0～0.6 A和0～3 A；电压表量程一般有两种：0～3 V和0～15 V．如图11所示：
图11
(1)接0～3 V量程时读数为________ V.
(2)接0～15 V量程时读数为________ V.
(3)接0～3 A量程时读数为________ A.
(4)接0～0.6 A量程时读数为________ A.
答案 (1)1.90 (2)9.5 (3)0.84 (4)0.17刻度格数(分度)
刻度总长度
1 mm与每小格的差值
精确度(可精确到)
10
9 mm
0.1 mm
0.1 mm
20
19 mm
0.05 mm
0.05 mm
50
49 mm
0.02 mm
0.02 mm
